MODE D'EMPLOI YM90 MTD

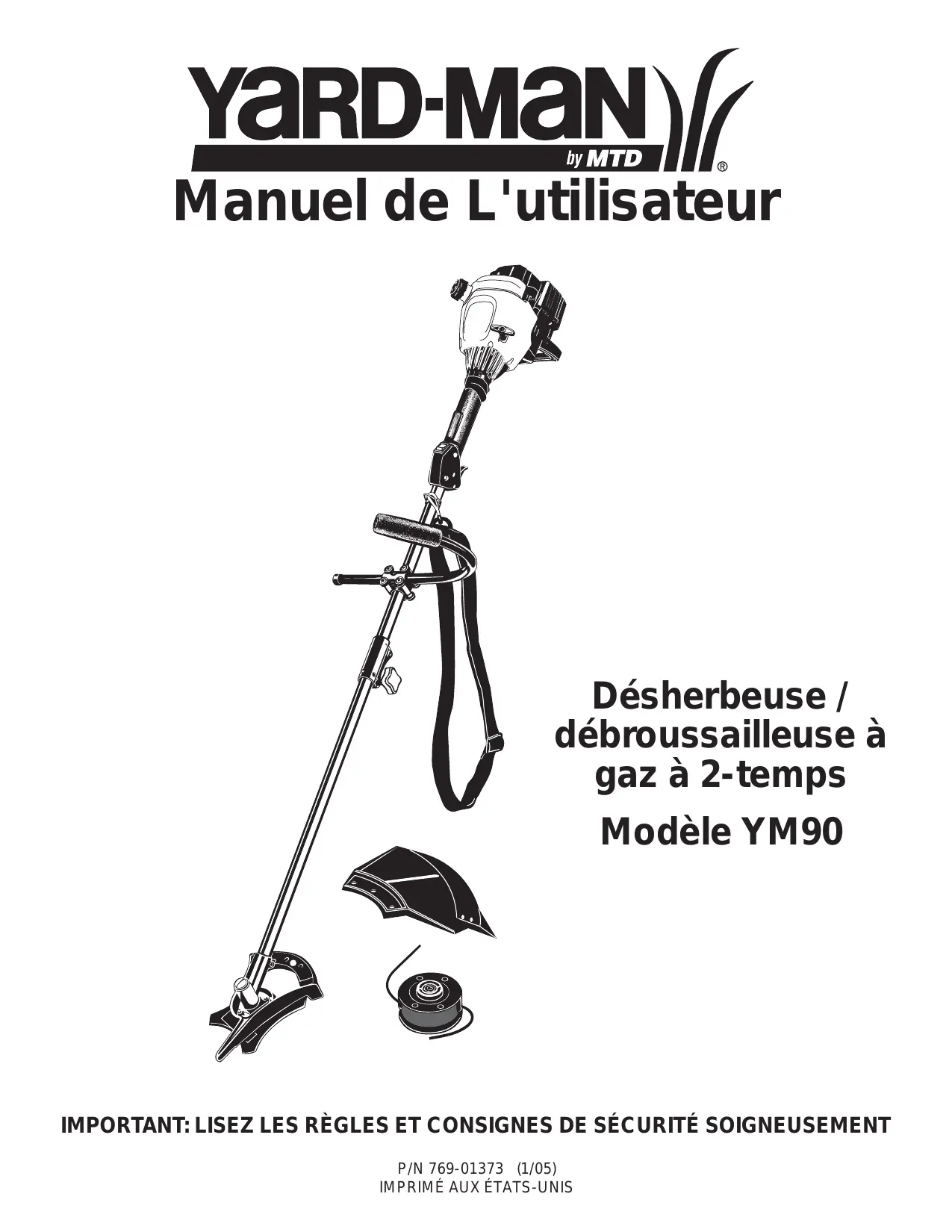

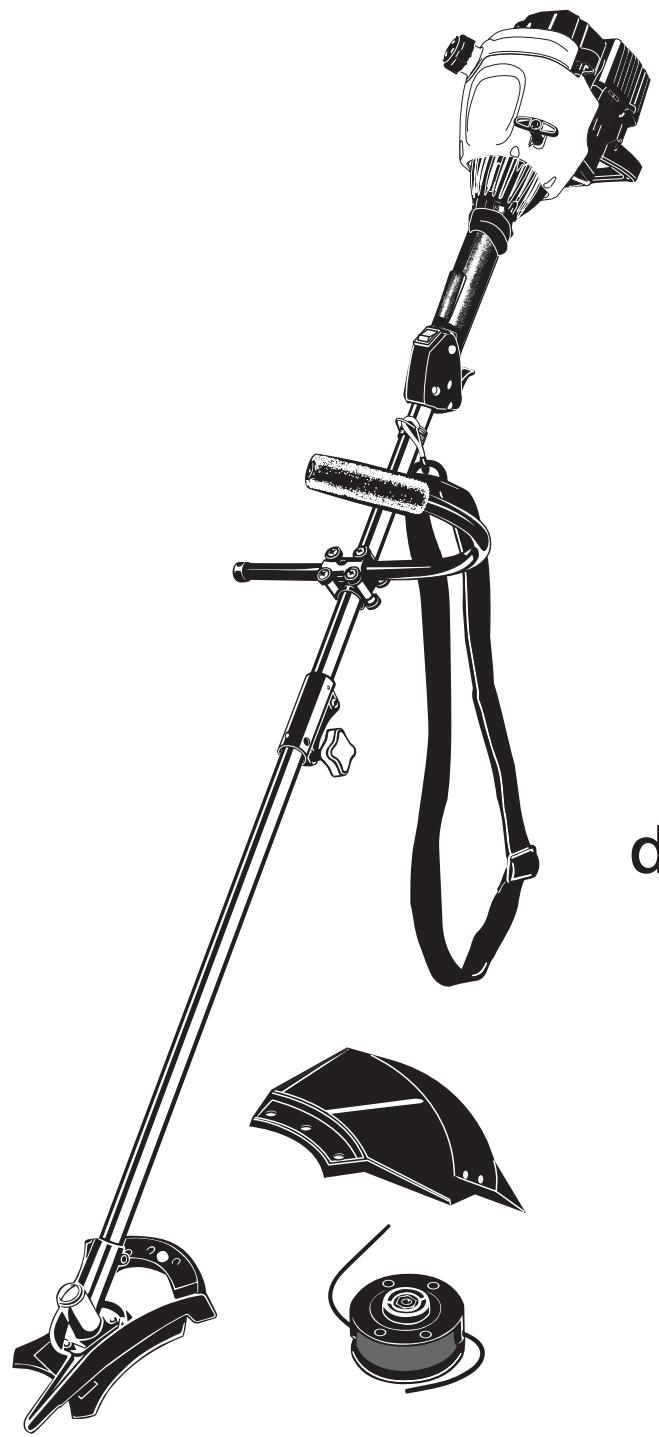

Manuel de L'utilisateur Désherbeuse / débroussailleuse à gaz à 2-temps Modèle YM90 INTRODUCTION

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil mécanique de plein air moderne est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à comprendre. Prenez soin de lire le manuel au complet et suivez toutes ses instructions à la lettre afin de conserver votre nouvel outil mécanique de plein air en excellent état de fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET

SPÉCIFICATIONS RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis. Copyright© 2005 MTD SOUTHWEST INC., Tous droits réservés.

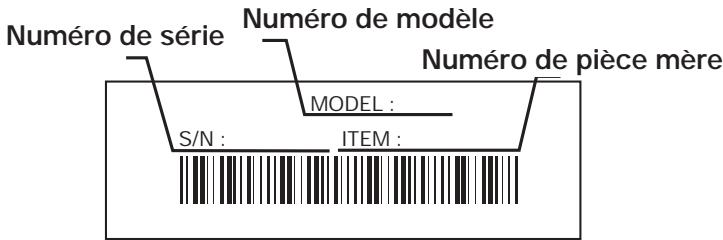

NFORMATIONS D’ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire agréé uniquement. Obtenez la liste des concessionnaires agréés appelez le 1-800-345-8746 aux États-unis, ou le 1-800-668-1238 au Canada. Pour de plus amples informations à propos de votre appareil, visitez www.Yardman.com. NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT. Avant d'assembler votre nouvel équipement, repérez la plaque signalétique de l'appareil et copiez ses informations dans l'espace ci-dessous. Ces informations sont essentielles si vous désirez obtenir de l'aide auprès de notre service technique ou d'un distributeur agréé. Un exemple de plaque signalétique est présenté ci-dessous. Numéro de série Numéro de modèle Numéro de pièce mère MODEL : S/N : ITEM : Copiez le numéro de modèle / pièce mère ici : Copiez le numéro de série ici : Prenez soin de lire et de bien comprendre ce manuel avant de démarrer ou de faire fonctionner cet équipement. CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . .F2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . .F3 Familiarisez-vous avec votre appareil . . . . . . . . . .F6 Instructions de montage . . . . . . . . . . . . . . . . . . . .F8 Informations sur l'huile et le carburant . . . . . . . . .F11 Instructions de démarrage et d'arrêt . . . . . . . . . .F12 Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . .F13 Entretien et réparations . . . . . . . . . . . . . . . . . . . .F16 Nettoyage et entreposage . . . . . . . . . . . . . . . . . .F21 Tableau de dépannage . . . . . . . . . . . . . . . . . . . . .F22 Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . .F23 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .F26 Liste des Pièces . . . Intérieure de la Couverture Arrière PARE-ÉTINCELLES REMARQUE : à l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états de Californie, du Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Renseignezvous auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pareétincelles en usine. Si l'écran pare-étincelles, réf. 75304689, doit être remplacé, communiquez avec le service technique.

AVERTISSEMENT DE LA PROPOSITION 65 DE

CONSIGNES DE SÉCURITÉ

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents. SYMBOLE SIGNIFICATION ALERTE DE SÉCURITÉ: indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes. REMARQUE: donne des informations ou des instructions vitales pour le fonctionnement ou l'entretien de l'équipement. Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes. SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800345-8746 AUX ÉTATS-UNIS, OU LE 1-800-668-1238 AU CANADA

• IMPORTANTES SYMBOLE SIGNIFICATION le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

DANGER:

nonAVERTISSEMENT: lerespect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures. nonMISE EN GARDE: lerespect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds. AVANT UTILISATION

• Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Conseillez-leur de porter des protecteurs oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.

• Veuillez lire les instructions avec soin. Familiarisezvous avec les commandes et l'utilisation correcte de cet appareil.
• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.
• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte.
• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné comme recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.
• N'utilisez que du fil de remplacement d’origine du fabrican de 2,41 mm (0,095 po) de diamètre. N'utilisez jamais de fil ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

• Appuyez sur la manette des gaz et assurez-vous qu'elle revient automatiquement en position de ralenti. Procédez à tous les réglages ou réparations avant d'utiliser l'appareil.

AVERTISSEMENTS DE SÉCURITÉ

CONCERNANT LES DÉSHERBEUSES À GAZ

• Ne stockez le carburant que dans des contenants spécialement conçus et homologués pour le stockage de ce type de matières.

AVERTISSEMENT: l'essence

est extrêmement inflammable et ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes.

CONSIGNES DE SÉCURITÉ

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant pendant que le moteur est chaud. Ne faites jamais fonctionner l'appareil sans que le bouchon de carburant soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.
• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.
• Mélangez et ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté le moteur. Ne fumez pas pendant le remplissage ou le mélange de carburant. Essuyez immédiatement tout déversement de carburant de l'appareil.
• Éloignez l'appareil d'au moins 9.1 m (30 pi) de la source de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

PENDANT L'UTILISATION DE L'APPAREIL

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut tuer. Ne faites fonctionner cet appareil qu'à l'extérieur dans un endroit bien aéré.
• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.
• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux audessus des épaules.
• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié a été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.
• Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.
• Ajustez la poignée en J selon votre taille pour mieux l'agripper.
• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce moment-là. Voir les Instructions de démarrage et d'arrêt.
• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en position d'équilibre.
• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière.
• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation.
• Ne touchez pas le moteur, le boîtier d'engrenages ni le silencieux. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.
• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.
• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les bordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.
• Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.
• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.
• Arrêtez et éteignez le moteur dans les cas suivants: entretien, réparation ou changement d'accessoires ou autres.
• N'utilisez que des pièces véritables de rechange et accessoires d’origine du fabricant pour cet appareil. Elles sont disponibles auprès de votre concessionnaire agréé. L'utilisation de pièces ou accessoires autres que ceux de d’origine du fabricant s peut causer des blessures graves, endommager l’appareil et annuler sa garantie.
• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.
• Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

CONSIGNES DE SÉCURITÉ

PENDANT L'UTILISATION DE LA LAME DE

• Prenez soin de bien lire et comprendre tous les avertissements de sécurité avant de faire fonctionner cet appareil.

• N'aiguisez pas la lame de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves. Remplacez-la plutôt.

• Portez toujours le harnais d'épaule lorsque vous utilisez la lame à broussailles.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une vibration excessive car cela indique un problème. Vérifiez soigneusement qu'il n'y a ni écrous ni boulons desserrés, ni aucun dommage avant de continuer. Réparez ou remplacez les pièces affectées au besoin.

• Maintenez toujours la poignée entre l'opérateur et l'accessoire de coupe ou la lame.

APRÈS L'UTILISATION

• Ne coupez jamais si la lame de coupe est à plus de 76 cm (30 po) au-dessus du sol.

• Nettoyez la lame de coupe avec un nettoyant ménager pour éliminer toute accumulation de gomme. Lubrifiez la lame avec de l'huile mécanique contre la rouille.

• Lorsque la lame pivotante frappe un objet qu'elle ne peut pas couper, elle donne un coup brusque qui peut pousser violemment l'opérateur et l'appareil vers n'importe quelle direction et faire perdre le contrôle de l'appareil. Ceci peut se produire à l'improviste si la lame s'accroche, cale ou se coince. Cela est plus susceptible de se produire dans les endroits où il est difficile de voir ce que l'on coupe.
• Avec une lame à broussailles, ne coupez rien de plus épais que 1,3 cm (1/2 po) au risque de provoquer un recul violent.
• N'essayez pas de toucher ni d'arrêter la lame pendant qu'elle tourne.
• La lame continue de tourner à vide une fois le moteur éteint ou la manette des gaz relâchée et peut causer des blessures graves. Gardez le contrôle jusqu'à ce qu'elle ait complètement arrêté de tourner.
• Ne faites pas tourner l'appareil à haut régime si vous ne faites pas de coupe.
• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Réparez tout dommage éventuel avant de poursuivre le travail. N'utilisez pas l'appareil si la lame est tordue, fendillée ou émoussée. Jetez toute lame tordue, fendillée ou émoussée.

• Verrouillez et rangez la lame de coupe dans un lieu approprié pour éviter toute utilisation indésirable ou des dommages.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.
• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.
• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.
• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez après chaque usage. Voir les sections Nettoyage et Entreposage.
• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSIGNES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations. SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes. SYMBOLE SIGNIFICATION

• AVERTISSEMENT - LISEZ LE

MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT: les objets projetés

et les bruits forts peuvent endommager la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT: éloignez tout

spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• CARBURANT SANS PLOMB Utilisez toujours du carburant sans plomb frais et propre.

• LES OBJETS PROJETÉS ET LA

TÊTE ROTATIVE PEUVENT CAUSER

DES BLESSURES GRAVES

AVERTISSEMENT: ne faites pas

fonctionner sans protecteur de sécurité en plastique. Tenez-vous à l'écart de l'accessoire de coupe rotatif.

• AVERTISSEMENT SURFACE CHAUDE Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• DÉBROUISSAILLEUSES : remplacez la lame émoussée N'aiguisez pas la lame de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves.

DÉBROUISSAILLEUSE: SÉCURITÉ

AVERTISSEMENT : les objets

projetés et la tête coupante rotative peuvent causer des blessures graves. Éloignez les spectateurs, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pieds) de la zone de coupe. Vous devez utiliser le protecteur d'accessoire de coupe lorsque vous vous servez de l'accessoire de coupe de la désherbeuse.

• NIVEAU D'HUILE Voir le manuel de l'utilisateur pour le type d'huile approprié. Utilisation comme désherbeuse :

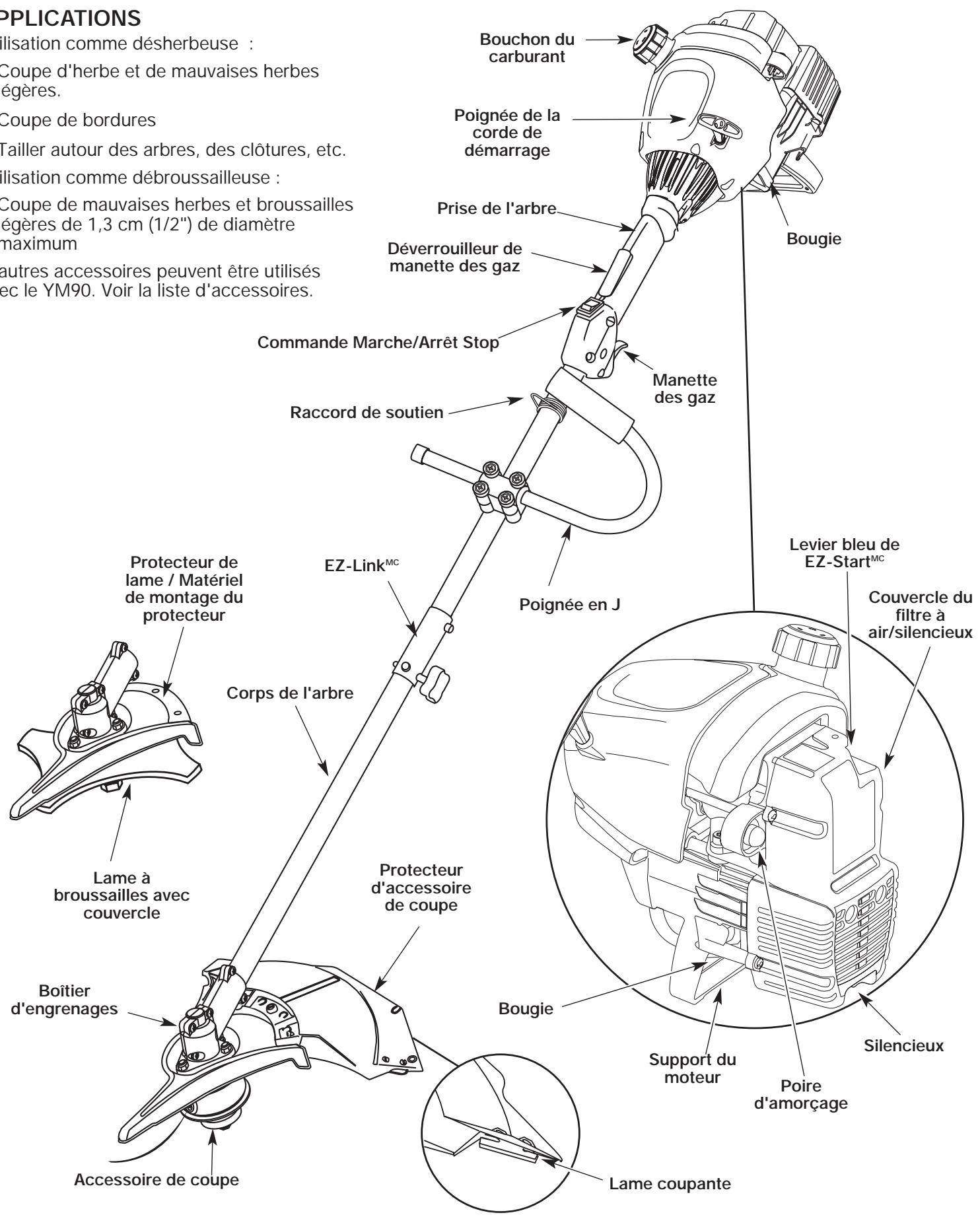

• Coupe d'herbe et de mauvaises herbes légères. Poignée de la corde de démarrage

• Tailler autour des arbres, des clôtures, etc. Utilisation comme débroussailleuse :
• Coupe de mauvaises herbes et broussailles légères de 1,3 cm (1/2") de diamètre maximum D'autres accessoires peuvent être utilisés avec le YM90. Voir la liste d'accessoires. Prise de l'arbre Bougie Déverrouilleur de manette des gaz Commande Marche/Arrêt Stop Manette des gaz Raccord de soutien Protecteur de lame / Matériel de montage du protecteur Levier bleu de EZ-StartMC EZ-LinkMC Couvercle du filtre à air/silencieux Poignée en J Corps de l'arbre Lame à broussailles avec couvercle Boîtier d'engrenages Protecteur d'accessoire de coupe Bougie Support du moteur Accessoire de coupe Silencieux Poire d'amorçage Lame coupante

INSTRUCTIONS DE MONTAGE

INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J

1. Placez la poignée en J entre les brides supérieure et

AVERTISSEMENT: portez

toujours le harnais d'épaule lorsque vous utilisez la lame de coupe afin d'éviter de vous blesser. (4) vis

1. Faites passer la bandoulière au centre de la boucle.

2. Tirez la bandoulière par-dessus la traverse et à

travers la fente de la boucle (Fig. 4). Bride supérieure Bride médiane Poignée en J Bride inférieure Écrous Fig. 1

3. Passez le harnais par-dessus la tête puis sur l'épaule.

Accrochez-le au raccord de soutien (Fig. 5).

4. Réglez la longueur en fonction de la taille de

l'opérateur. Tirez la languette pour rallonger ou tirez la bande pour raccourcir (Fig. 6).

2. Maintenez les trois pièces ensemble et introduisez les

quatre (4) vis dans les brides supérieure et médiane. REMARQUE: les trous des brides supérieure et médiane ne sont alignés que si l’assemblage est correct.

3. Placez les brides et la poignée en J sur le corps de

l'arbre et sur la bride inférieure.

4. Tenez d’un doigt chaque écrou hex dans le

renfoncement de la bride inférieure. Commencez à visser à l’aide d’un grand tournevis à embout cruciforme. Ne serrez pas avant de régler le guidon. Fig. 4 Raccord de soutien

5. Glissez la poignée en J en un mouvement de va-etvient jusqu'à ce que la flèche/ligne blanche de

l'autocollant touche la bride (Fig. 2). Autocollant Fig. 5 Fig. 2

6. Tenez l'appareil en position d’utilisation (Fig. 3), puis

positionnez la poignée en J de manière à assurer une prise idéale. Fig. 6

RETRAIT ET INSTALLATION DU

PROTECTEUR D'ACCESSOIRE DE COUPE

Enlevez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme débroussailleuse. n'installez

AVERTISSEMENT: PAS

7. Serrez les vis des brides uniformément jusqu'à bien

protecteur d'accessoire de coupe si vous utilisez l'appareil avec une lame. Enlevez le protecteur avant d'enlever ou d'installer la lame. Retirez le protecteur d'accessoire de coupe de son support en enlevant les trois vis à l'aide d'un tournevis à tête plate (Fig. 7). Rangez les pièces pour un usage ultérieur.

INSTRUCTIONS DE MONTAGE

Protecteur d'accessoire de coupe

2. Maintenez la tige de blocage en place en la

saisissant près du bras de l’appareil (Fig. 9). (3) vis Boîtier d'engrenages

3. Tout en tenant la tige de blocage, retirez l’accessoire

de coupe de l’arbre de sortie en le tournant à droite (Fig. 10). Rangez l’accessoire de coupe pour un usage ultérieur. REMARQUE : la retenue de la lame sous l’accessoire de coupe servira au moment de l’installation de la lame de coupe. Support du protecteur Fig. 7 Installez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme désherbeuse. éviter

AVERTISSEMENT: pour

des blessures graves, le protecteur d'accessoire de coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse. Fig. 9 Accessoire de coupe Installez le protecteur d'accessoire de coupe sur son support en insérant les trois vis dans le support. Serrez fermement avec un tournevis à tête plate (Fig. 7).

RETIRER L’ACCESSOIRE DE COUPE ET

INSTALLER LA LAME DE COUPE

REMARQUE : pour faciliter le retrait ou l'installation de la lame ou de l'accessoire de coupe, placez l'appareil au sol ou sur un établi. Retrait du protecteur d'accessoire de coupe

AVERTISSEMENT:

fle boîtier d'engrenages chauffe à l'usage et peut blesser l'opérateur. Il reste chaud brièvement après l'arrêt. Ne le touchez pas tant qu'il n'a pas refroidi. Voir Retrait et installation du protecteur d'accessoire de coupe. Retirer l'accessoire de coupe

1. Alignez le trou de la bague de l'arbre avec la fente de

la tige de blocage, puis insérez la tige dans le trou de la bague (Fig. 8). Trou de la bague de l'arbre Fente de la tige de blocage Tige de blocage Fig. 10 Installer la lame de coupe éviter

AVERTISSEMENT: pour

des blessures graves, portez toujours des gants lorsque vous manipulez ou installez la lame.

4. Placez la lame de coupe sur la bague de l'arbre de

sortie (Fig. 11). Retenue de la lame Écrou Arbre de sortie Lame de coupe Support du protecteur Trou de guidage Fente de la tige de blocage Bague de l'arbre de sortie Tige de blocage Bague de l'arbre de sortie Tige de blocage Fig. 8 Fig. 11

INSTRUCTIONS DE MONTAGE

5. Assurez-vous que la lame de coupe est centrée sur le

pas de guidage et qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 12). lame

AVERTISSEMENT: sidelacoupe

est décentrée, l'appareil vibrera et la lame pourrait s'envoler, ce qui causerait des blessures graves. Pas de guidage Fig. 12

6. Alignez le trou de la bague de l'arbre avec la fente de

la tige de blocage, puis insérez la tige dans le trou (Fig. 8).

7. Placez la retenue et l'écrou de la lame sur l'arbre de

sortie. Assurez-vous que la lame est bien mise.

8. Vissez l’écrou vers la gauche contre la lame tout en

tenant la tige de blocage :

• Si vous utilisez une clé dynamométrique et une douille de 5/8 po, vissez selon les valeurs de couple suivantes:

325 - 335 po•lb, 27 - 28 pi•lb, 37 -38 N•m.

• Si vous n’avez pas de clé dynamométrique, utilisez une clé fermée ou à douille de 5/8 po et tournez l'écrou jusqu'à ce que la retenue soit bien ajustée contre la bague de l'arbre. Assurez-vous que la lame est bien mise, puis donnez à l'écrou entre 1/4 et 1/2 tour supplémentaire à gauche (Fig. 13).

RETIRER LA LAME DE COUPE ET

INSTALLER L'ACCESSOIRE DE COUPE

Retirer la lame de coupe éviter

AVERTISSEMENT: pour

des blessures graves, portez toujours des gants lorsque vous manipulez ou installez la lame.

1. Alignez le trou de la bague de l'arbre avec la fente de

la tige de blocage, puis insérez la tige dans le trou.

2. Maintenez la tige de blocage en place en la

saisissant près du bras de l’appareil (Fig. 14).

3. Tenez la tige de blocage et desserrez l'écrou de la

lame en le tournant à droite avec une clé fermée ou à douille de 5/8 pouce (Fig. 14). À droite Fig. 14

4. Retirez l'écrou, la retenue de lame et la lame. Rangez

l’écrou et la lame ensemble en lieu sûr pour un usage ultérieur. Gardez hors de portée des enfants. Installer l'accessoire de coupe

5. Alignez le trou de la bague de l'arbre avec la fente de la

tige de blocage, puis insérez la tige dans le trou. (Fig. 8). Placez la retenue de lame sur l’arbre de sortie, la partie plate reposant contre la bague de l’arbre tel qu'indiqué sur la Fig. 15. Vissez l'accessoire de coupe à gauche sur l'arbre. Vissez bien. REMARQUE : la retenue de la lame doit être installée sur l'arbre de sortie dans la position indiquée pour que l’accessoire de coupe fonctionne correctement. Accessoire de coupe Retenue de la lame De 1/4 à 1/2 tour à gauche Fig. 13

9. Retirez la tige de blocage de sa fente.

AVERTISSEMENT: pour

éviter des blessures graves et ne pas endommager l'appareil, ne le faites pas marcher avec la tige de blocage dans sa fente. n'aiguisez pas la lame de coupe : son extrémité pourrait casser à l'usage et causer des blessures graves. Remplacez-la plutôt.

AVERTISSEMENT:

F10 Bague de l'arbre de sortie Tige de blocage Fig. 15

6. Retirez la tige de blocage.

7. Installez le protecteur d'accessoire de coupe. Voir Retrait

et installation du protecteur d'accessoire de coupe.

AVERTISSEMENT: pour

éviter des blessures graves, le protecteur d'accessoire de coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse.

INFORMATIONS SUR L'HUILE ET LE CARBURANT

MÉLANGE D'HUILE ET DE CARBURANT

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile. Définition des carburants mélangés Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela forme de l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 60 jours). Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé. Utilisez un rapport 40:1 d'essence/huile. Ne les mélangez pas directement dans le réservoir de carburant. Voir le tableau ci-dessous pour les rapports de mélange d’essence et d’huile. REMARQUE : 3,8 litres (1 gallon) d'essence sans plomb mélangés avec une bouteille de 95 ml (3.2 oz) d'huile 2-temps donnent un rapport d’essence/huile de 40:1.

Usage de carburants mélangés Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.
• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.
• Videz le réservoir et faites marcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil. Utilisation d'additifs de carburant La bouteille d'huile 2-temps livrée avec l’appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de résidus de gomme. Nous vous recommandons d’utiliser ce type d’huile uniquement. Si cela n’est pas disponible, utilisez une bonne huile 2-temps conçue pour les moteurs à 2-temps refroidis par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL ou un produit équivalent Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil. MISE EN GARDE: Pour assurer un bon fonctionnement et une fiabilité maximale du moteur, suivez à la lettre les instructions de mélange d'huile et de carburant du récipient d'huile 2-temps. L'emploi de carburant mal mélangé peut endommager le moteur sérieusement.

AVERTISSEMENT: L'essence

est extrêmement inflammable et les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT: Enlevez

bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne faites pas marcher l'appareil sans que le bouchon soit bien mis.

AVERTISSEMENT: Ajoutez

carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiatement tout déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant. REMARQUE : Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et municipal en vigueur. F11 n’utiliser l’outil qu’à l’extérieur, dans un endroit bien aéré. Les émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles. Stop/Arrêt (O) Démarrage/ Allumage (I)

AVERTISSEMENT:

évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 18). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves. Vérifiez la bonne installation de l'accessoire avant le démarrage de l'appareil. Déverrouilleur de manette des gaz Manette des gaz Fig. 16 Poire d'amorçage

1. Mélangez l’essence avec l’huile. Remplissez le

réservoir de carburant avec le mélange essence/huile. Voir Instructions de mélange de l’huile et de l’essence. REMARQUE : Il n’est pas nécessaire de faire démarrer la machine. La commande On/Off (Arrêt/Marche) est en position ON (I) en permanence.

2. Pressez et relâchez la poire d’amorçage à 10

reprises, lentement. Une certaine quantité de carburant devrait être visible dans la poire d’amorçage et les conduites de carburant (Fig. 17). Si vous n’apercevez pas de carburant dans la poire, pressez et relâchez la poire autant de fois que nécessaire jusqu’à ce que vous aperceviez du carburant dans cette dernière.

3. Faites pivoter le Levier bleu de EZ -StartMC vers la

poire d’amorçage jusqu’à ce qu’il clique et se verrouille en place (Fig. 17).

4. Accroupissez-vous en position de départ et

n’appuyez pas sur la manette des gaz (Fig. 18). Tirez sèchement sur le cordon de démarrage jusqu’à 10 fois.

5. Une fois que le moteur démarre, appuyez sur le

verrouillage du gaz et appuyez sur la manette des gaz pendant 15 à 30 secondes pour chauffer le moteur. Le Levier bleu de EZ -StartMC se relâchera automatiquement lorsque vous appuyez sur la manette des gaz. Levier bleu de EZ-StartMC Fig. 17 Position de démarrage Corde de démarrage SI… Le moteur ne démarre pas, répétez à partir du point 2. SI… Le moteur s’arrête pendant que vous appuyez sur la manette des gaz, répétez à partir du point 3. SI… Le moteur s’arrête avant que vous ayez appuyé sur la manette des gaz, maintenez la manette des gaz enfoncée et tirez le cordon de démarrage jusqu’à ce que le moteur démarre. SI LE MOTEUR EST CHAUD… Si la température extérieure ou celle du moteur dépasse 90°F et/ou si le moteur refuse toujours de démarrer, appuyez à fond sur la manette des gaz et tirez le cordon de démarrage entre 3 et 8 fois. Le moteur devrait démarrer après ces tentatives Manette des gaz (N’appuyez PAS lors d’un démarrage normal) Fig. 18

NSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz. Laissez le

moteur refroidir au ralenti.

2. Mettez la commande Marche/Arrêt Stop en

position ARRÊT (O). F12 MODE D'EMPLOI FONCTIONNEMENT DU EZ-LinkMC Le système EZ-LinkMC permet d'utiliser ces accessoires optionnels : Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBGC Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBLE Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBAH Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . . . TBSS Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . TBTB Scie á long manche . . . . . . . . . . . . . . . . . . . . . . . . TBPS Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . .TBBC*

2. Tenez fermement l'accessoire et enfoncez-le tout

droit dans le coupleur EZ-LinkMC (Fig. 20). NOTE :aligner le bouton de déclenchement avec le renfoncement-guide facilitera l'installation (Fig. 19). Coupleur EZ-LinkMC Bouton de déclenchement Trou principal *NE PAS utiliser cet accessoire avec un produit alimenté à l’électricité. Avant d’utiliser tout accessoire, veuillez lire et comprendre le manuel accompagnant l’accessoire. Suivez toutes les informations relatives à la sécurité qui y figurent.

AVERTISSEMENT:

Corps de l'arbre supérieur Corps de l'arbre inférieur Fig. 20

3. Serrez le bouton en le tournant à droite (Fig. 21).

MISE EN GARDE: verrouillez le bouton éviter

AVERTISSEMENT: pour

des blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires. Retrait de l'accessoire de coupe ou autre

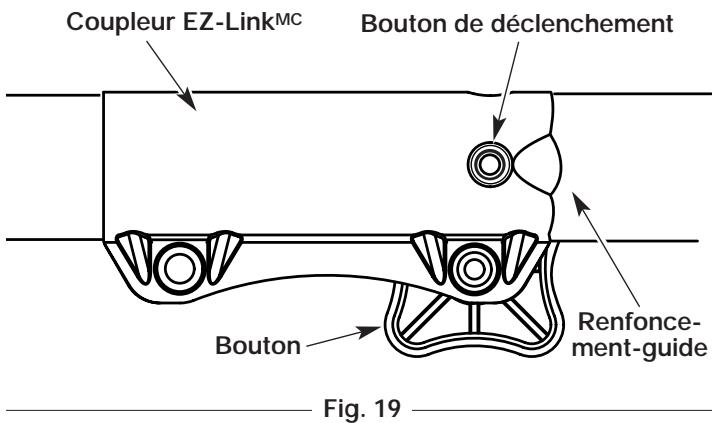

1. Dévissez le bouton vers la gauche (Fig. 19).

2. Appuyez sur le bouton de déclenchement et

maintenez-le enfoncé (Fig. 19).

3. Tenez fermement le corps de l'arbre supérieur et

retirez l'accessoire de coupe ou autre du coupleur EZ-LinkMC. de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l'appareil. Trou de coupe de bordures de 90° Installation de l'accessoire de coupe ou autre NOTE : pour faciliter l'installation ou le retrait d'accessoires, placez l'appareil au sol ou sur un établi. Bouton

1. Dévissez le bouton vers la gauche (Fig. 19).

Fig. 21 Coupleur EZ-LinkMC Bouton de déclenchement MISE EN GARDE: l'accessoire de coupe et autres ajouts du système EZ-LinkMD doivent utiliser le trou principal sauf indication contraire de leurs manuels. L'utilisation du mauvais trou pourrait causer des blessures graves ou endommager l'appareil. Renfoncement-guide Bouton Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle EZ-LinkMC, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le trou de 90° (Fig. 21). Fig. 19 F13

AVERTISSEMENT: portez

toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 22). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.
• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.
• Le bras gauche est droit et la main tient la poignée.
• L'appareil est au-dessous de la ceinture.
• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher. Une fois que vous êtes en position de fonctionnement, accrochez la bandouliére à l'unité. Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil. Pour de meilleurs résultats, tapez la tête Bump HeadMC sur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci. REMARQUE : ne posez pas la tête Bump HeadMC sur le sol lorsque l’appareil est en marche. n'enlevez MISE EN GARDE: pas n'altérez l'ensemble de la lame coupante. Un excès de fil surchauffera l'embrayage. Ceci pourrait causer des blessures graves ou endommager l'appareil. Le fil peut se briser dans les cas suivants :
• Happement de corps étrangers
• Usure normale du fil
• Coupe de mauvaises herbes épaisses à longues tiges
• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

CONSEILS POUR BIEN DÉSHERBER

• Pour meilleurs les résultats qui taillent, opérer l'unité à plein étrangle.
• Le bon angle pour l'accessoire de coupe est parallèle au sol. Fig. 22 RÉGLAGE DE LA LONGUEUR DU FIL L'accessoire de coupe Bump HeadMC vous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 23) tout en faisant marcher la désherbeuse à haut régime. REMARQUE : gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe devient plus court.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.
• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.
• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.
• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.
• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.
• La durée de vie de votre fil de coupe dépend
• de l’application des techniques de coupe précédentes
• du type de végétation à couper
• du lieu de coupe Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre. Fig. 23 F14 MODE D'EMPLOI

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc. Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 24). lame

AVERTISSEMENT: lacontinue

de tourner à vide une fois le moteur éteint et peut vous blesser sérieusement si vous la touchez accidentellement.

• Balancez l'appareil dans le opposé sens que celui de la rotation de la lame, ce qui accroît la puissance de coupe.
• Avancez vers la zone à couper suivante, après avoir ramené l'appareil, et plantez fermement les pieds de nouveau.
• La lame de coupe comporte un second bord coupant que vous pouvez utiliser. Pour cela, retirez la lame, retournez-la et fixez-la de nouveau.

AVERTISSEMENT: n'aiguisez

pas la Fig. 24 portez toujours des protections (yeux, oreilles, pieds et corps) et la bandoulière pour diminuer les risques de blessures durant l'utilisation de l'appareil.

AVERTISSEMENT: n’utilisez

pas la lame de coupe comme coupe-bordure, cela peut entraîner des blessures graves pour vous ou d'autres personnes. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 25). Voir Tenue de la désherbeuse. Conseils d'utilisation de la lame lame de coupe car son extrémité risquerait de casser à l'usage et causer des blessures graves à vous-même ou à d'autres personnes. Remplacez-la plutôt Pour diminuer les risques d'enroulement des matériaux autour de la lame, suivez les points suivants :

• Coupez à pleins gaz.
• Balancez l'appareil de gauche à droite tout en pénétrant dans la zone à couper (Fig. 26).
• Évitez, sur le mouvement de retour, les matières que vous venez de couper.

AVERTISSEMENT: ne

déblayez pas les matières coupées pendant que le moteur ou la lame tournent. Pour éviter des blessures graves, éteignez le moteur et laissez la lame s'arrêter avant de dégager les matières enroulées autour de l’axe de la lame. Comment adopter un bon rythme de coupe :

• Plantez les pieds fermement en les écartant confortablement.
• Lancez le moteur à pleine puissance avant de couper. La lame a une puissance de coupe maximale quand le moteur est à pleins gaz et est alors moins susceptible de se coincer, caler ou donner des coups, ce qui pourrait causer des blessures graves à l'opérateur et aux autres personnes.

AVERTISSEMENT: lorsque

lame pivotante frappe un objet qu'elle ne peut couper, elle donne un coup brusque qui peut pousser violemment l'opérateur et l'appareil vers n'importe quelle direction et faire perdre le contrôle de l'appareil. Ceci peut se produire brusquement si la lame s'accroche, cale ou se coince, notamment dans les endroits où il est difficile de voir ce que l'on coupe.

• Coupez tout en balançant le haut du corps de gauche à droite.
• Lorsque vous ne coupez pas, relâchez toujours la manette des gaz et laissez le moteur tourner au ralenti.
• Lorsque vous avez fini, dégagez toujours l’appareil du harnais avant d’enlever celui-ci. Fig. 25 Fig. 26 F15

ENTRETIEN ET RÉPARATIONS

REMARQUE : certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air. PROGRAMME D'ENTRETIEN L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

AVERTISSEMENT: pour

éviter tout accident, n’effectuez jamais l’entretien ou des réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid. Débranchez le câble de la bougie pour prévenir la mise en route. REMARQUE: l'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air. Afin d’assurer une performance optimale du moteur, il est conseillé d’examiner l’orifice d’échappement du moteur après 50 heures de fonctionnement. Si vous remarquez une perte de tours par minute, une pauvre performance ou un manque général d’accélération, cet entretien peut s’avérer nécessaire. Si vous pensez que le moteur a besoin de ce type d’inspection, apportez-le pour réparation auprès d’un atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air. N’essayez PAS de le faire vous-même car un endommagement du moteur pourrait résulter de la présence d’impuretés provenant du nettoyage de l’orifice. FRÉQUENCE ENTRETIEN REQUIS

RÉFÉRENCE

Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié Page F11 Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page F18 Vérifiez le pare-étincelles et nettoyez-le Vérifiez l'état de la bougie et l'écartement des électrodes Examinez l’orifice d’échappement et l’écran pare-étincelles pour détecter tout bouchage ou obstruction, afin d’assurer des niveaux de performance maximum. Page F19 Page F21 Toutes les 25 heures Toutes les 50 heures

INSTALLATION DU FIL

Cette section couvre l’installation de fil SplitLineMC et l’installation de fil simple standard. Utilisez toujours un fil de remplacement d’origine du fabricant de 2,41mm (0,095 po). Un autre fil pourrait surchauffer ou endommager le moteur.

AVERTISSEMENT: n'utilisez

jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

2. Retirez le moulinet intérieur de la bobine extérieure

3. Retirez le ressort du moulinet (Fig. 27).

4. Nettoyez le moulinet intérieur, le ressort, et l'arbre et

la surface interne de la bobine extérieure à l'aide d'un tissu propre (Fig. 28).

5. Vérifiez l'état d'usure des dents de positionnement

sur le moulinet intérieur et la bobine extérieure (Fig. 29). Enlevez les ébarbures ou remplacez le moulinet et la bobine au besoin. Vous pouvez remplacer le fil de deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur
• Installer un moulinet intérieur prérembobiné Rembobiner le moulinet intérieur existant

1. Tenez la bobine extérieure d'une main et dévissez le

bouton de butée vers à droite (Fig. 27). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé. Fig. 28 Dents de positionnement Bobine extérieure Ressort du moulinet intérieur Moulinet intérieur Boulon Bouton de butée Fig. 27 F16 Page F19 Fig. 29

ENTRETIEN ET RÉPARATIONS

Utiliser avec le SplitLineMC ou le fil simple Utiliser avec le fil simple UNIQUEMENT Trous allongés

9. Insérez l’extrémité du fil dans le trou ouvert du

moulinet et tirez sur le fil pour que la boucle soit le plus petit possible (Fig. 33).

10. Avant de rembobiner le fil, séparez-le en deux sur

une longueur d’environ 15 cm (6 po).

11. Enroulez le fil en couches uniformes serrées dans le

sens indiqué sur le moulinet intérieur. REMARQUE : ne pas enrouler le fil dans le sens indiqué entraînera un mauvais fonctionnement de l'accessoire de coupe. Fig. 30 REMARQUE : le SplitLineMC peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet intérieur. Identifiez votre type de moulinet en vous référant à la Figure 30. REMARQUE : utilisez toujours la bonne longueur de fil lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long. Boucle Boucle Fig. 33

12. Insérez les extrémités du fil dans les deux fentes de

13. Insérez les extrémités du fil dans les œillets de la

bobine extérieure et placez le moulinet et le ressort dans la bobine (Fig. 35). Enfoncez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine. Fig. 31 Installation du fil simple Pour l’installation du SplitLineMC, passez à l’étape 8.

6. Découpez environ 6 m (20 pi) de fil neuf et faites-en

deux boucles de longueurs égales. Insérez chaque extrémité de fil dans l'un des deux trous du moulinet (Fig. 31). Tirez le fil à travers le moulinet pour que la boucle soit le plus petit possible.

7. Enroulez les fils en couches uniformes serrées sur le

moulinet (Fig. 32). Enroulez le fil dans le sens indiqué sur le moulinet intérieur. Placez votre index entre les deux fils pour les empêcher de se superposer. Ne superposez pas les extrémités du fil. Passez à l’étape 11. REMARQUE : le ressort doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

14. Maintenez le moulinet intérieur en place et installez le

bouton de butée en le tournant à gauche. Vissez bien. Fig. 32 Installation du SplitLineMC

8. Découpez environ 3 m (10 pi) de fil neuf. Insérez une

extrémité de fil dans l'un des deux trous du moulinet intérieur (Fig. 33). Tirez le fil jusqu’à ne laisser que 10 cm (4 po) environ. Ressort Fig. 35 F17

ENTRETIEN ET RÉPARATIONS

Installation d'un moulinet prérembobiné

1. Tenez la bobine extérieure d'une main et dévissez le

bouton de butée vers à droite (Fig. 27). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

2. Retirez l'ancien moulinet intérieur de la bobine

extérieure (Fig. 27).

3. Retirez le ressort de l'ancien moulinet intérieur

4. Placez le ressort dans le moulinet intérieur neuf.

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les plus importants pour l'entretien. Tout manquement à l’entretien du filtre à air peut entraîner une baisse de performances ou causer des dégâts permanents à votre moteur.

1. Retirez le filtre à air/couvercle du silencieux. Voir la

section Retrait et installation du filtre à air/couvercle du silencieux.

2. Retournez le couvercle et inspectez l'intérieur pour

repérer le filtre à air. Retirez le filtre à air de l'intérieur du couvercle du filtre à air/silencieux (Fig. 37).

3. Lavez le filtre dans un mélange d'eau et de détergent

(Fig. 38). Rincez le filtre abondamment. Essorez l'excédent d'eau. Laissez sécher complètement.

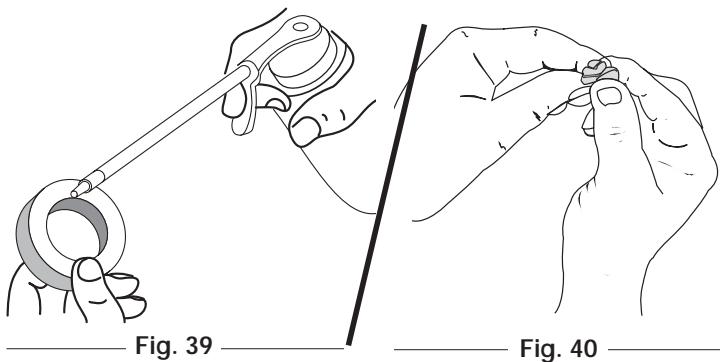

4. Appliquez suffisamment d'huile propre SAE 30 pour

enduire légèrement le filtre (Fig. 39).

5. Pressez le filtre pour répartir et drainer l'excédent

d'huile (Fig. 40). REMARQUE : le ressort doit être installé dans le moulinet intérieur avant de remonter l'accessoire de coupe.

5. Insérez les extrémités du fil dans les œillets de la

bobine extérieure (Fig. 35).

6. Placez le moulinet intérieur neuf dans la bobine.

Poussez le moulinet et la bobine ensemble. Tout en tenant le moulinet et la bobine, saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue de la bobine.

7. Maintenez le moulinet intérieur en place et installez le

bouton de butée en le tournant à gauche. Vissez bien.

ENTRETIEN DU FILTRE À AIR

Retrait du filtre à air/couvercle du silencieux Filtre à air pour éviter des blessures graves, éteignez toujours l'appareil et laissezle refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT:

1. Retirez les quatre (4) vis retenant le filtre à

air/couvercle du silencieux (Fig. 36). Servez-vous d'un tournevis à mèche no. 20 Torx.

2. Retirez le couvercle du moteur. Ne forcez pas.

Protection du filtre dans le silencieux Fig. 37 Fig. 38 Levier bleu de EZ-StartMC Fig. 39 Vis Vis Fig. 40

6. Remplacez le filtre à air dans le filtre à air/couvercle

du silencieux (Fig. 37). REMARQUE :l'utilisation de l'appareil sans filtre à air et sans ensemble filtre à air/couvercle du silencieux ANNULERA la garantie. Réinstallation du filtre à air/couvercle du silencieux Fig. 36 F18

1. Placez le filtre à air/couvercle du silencieux sur

l'endos du carburateur et du silencieux. Alignez les trous à vis.

2. Insérez les quatre (4) vis dans les trous du filtre à

air/couvercle du silencieux (Fig. 36) et vissez sans trop serrer.

ENTRETIEN ET RÉPARATIONS

ENTRETIEN DU PARE-ÉTINCELLES

REMARQUE : Les gaz de l’échappement ne peuvent circuler que dans une direction: A L’ÉCART du moteur. Assurez-vous que l’ensemble du silencieux est bien assemblé afin que vous puissiez le remonter exactement comme il était. Tout manquement peut entraîner de graves blessures.

8. Revissez les deux vis que vous avez retirées à l’étape

2 et serrez-les bien.

9. Replacez le couvercle du filtre à air/silencieux.

AVERTISSEMENT: sil’ensemble

déflecteur d’échappement n’est pas solidement assujetti, il risque de tomber et d’endommager l’outil et de causer des blessures graves.

1. Retirez le couvercle du filtre à air/silencieux. Voir

Retrait du couvercle du filtre à air/silencieux.

2. Situez le pot d’échappement sans le retirer. Trouvez

les deux (2) vis sur la partie inférieure du pot d’échappement (Fig. 41) Ces deux vis tiennent l’ensemble du déflecteur d’échappement et l’écran pare-étincelles à la partie inférieure du pot d’échappement. Retirez les deux (2) vis en vous servant soit d’un tournevis torx #20 ou d’un tournevis plat. Silencieux

3. En vous servant du tournevis plat, écartez

soigneusement l’écran pare-étincelles du trou à fente, en prenant soin que la partie « élevée » de l’écran du pare-étincelle soit à l’intérieur du trou à fente. Retirez l’écran pare-étincelles du pot d’échappement.

4. Nettoyez l’écran du pare-étincelles à l’aide d’une

brosse métallique. Remplacez-le s’il est endommagé ou si vous n’arrivez pas à le nettoyer complètement.

5. Réinstallez l’écran pare-étincelles en mettant la

portion « élevée » de l’écran dans le trou à fente du port d’échappement. Assurez-vous que l’écran pareétincelle soit bien à plat contre le pot d’échappement.

6. Placez la plaque du pare-étincelle au dessus du

pare-étincelles avec le côté « élevé » vers le haut et l’ouverture vers le moteur (Fig. 41).

7. Placez la hotte du pare-étincelle sur la plaque du

pare-étincelle avec le côté « élevé » vers le haut et l’ouverture tournée DU COTE OPPOSE au moteur (Fig. 41). Assurez-vous que l’échappement soit bien tourné DU COTE OPPOSE au moteur. Écran pareétincelles Plaque pareétincelles Opening Moteur Ouverture du trou à fente L’ensemble de la hotte du pareétincelle comprend : Plaque pare-étincelles Hottre pare-étincelles et Vis

ENTRETIEN ET RÉPARATIONS

RÉGLAGE DU CARBURATEUR

Vous pouvez régler le ralenti du moteur à travers le couvercle du filtre à air/silencieux (Fig. 42). REMARQUE : un réglage négligé peut suffire à endommager l'appareil sérieusement. Confiez le réglage du carburateur à un distributeur agréé. Vis de réglage de ralenti Vérification du mélange de carburant En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Videz, puis remplissez le réservoir avec du carburant frais et bien mélangé avant d'effectuer des réglages. Voir Informations sur l'huile et le carburant. Nettoyage du filtre à air L'état du filtre à air influe directement sur le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond souvent cela avec un mauvais réglage du carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air. Réglage de la vis de réglage de ralenti Si le moteur ne se met toujours pas au ralenti après vérification du mélange de carburant et nettoyage du filtre à air, réglez la vis de ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à haut

régime pendant une minute pour se réchauffer. Voir Instructions de démarrage et d'arrêt. il se peut que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

AVERTISSEMENT:

2. Relâchez le levier d'accélérateur et laissez le moteur

au ralenti. Si le moteur s'arrête, insérez un petit tournevis à embout cruciforme ou à tête plate dans le trou du couvercle du filtre à air/silencieux (Fig. 42). Vissez la vis de 1/8 de tour à la fois (selon le besoin), jusqu'à ce que le moteur tourne au ralenti. REMARQUE : l'accessoire de coupe ne devrait pas tourner lorsque le moteur est au ralenti. F20 Fig. 42

3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la

fois (selon le besoin) pour réduire la vitesse de ralenti. La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti devraient résoudre la plupart des problèmes de moteur. Dans le cas contraire et si :

• le moteur ne se met pas au ralenti
• le moteur hésite ou cale lors d'une accélération
• le moteur perd de sa puissance faites régler le carburateur par un distributeur agréé. fois

AVERTISSEMENT: une

l'appareil éteint, pour éviter des blessures graves assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil. Utilisez une bougie Champion RDJ7Y (ou modèle équivalent). L'écartement correct est de 0,5 mm (0,020 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez

fermement le câble de bougie et tirez-le de la bougie.

• Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.

2. Nettoyez tout autour de la bougie. Retirez la bougie de

la culasse en tournant la douille de 5/8 po à gauche.

3. Remplacez toute bougie fendillée, encrassée ou sale.

Réglez l'écartement à 0,5 mm (0,020 po) à l'aide d'une jauge d'épaisseur (Fig. 43). évitez de sabler, gratter ou nettoyer les électrodes car de la saleté dans le moteur pourrait endommager le cylindre. MISE EN GARDE:

4. Installez la bougie ajustée dans la culasse. Tournez la

douille de 5/8 po à droite jusqu'à bien la visser. Si vous utilisez une clé dynamométrique, vissez selon les valeurs suivantes : 12,3-13,5 Nom (110-120 poolb). Évitez de trop serrer.

• Laissez le moteur refroidir avant de l'entreposer.
• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.
• Rangez l'appareil dans un lieu sec et bien aéré.
• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

Si vous comptez entreposer l'appareil pendant une longue période, appliquez la procédure suivante :

1. Videz tout le carburant du réservoir dans un récipient

contenant le même mélange de carburant 2-temps. N'utilisez pas de carburant stocké pendant plus de 60 jours. Éliminez le vieux mélange de carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à

ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez

environ 30 ml (1 oz) d'huile moteur ou d'huile moteur 2-temps de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie. REMARQUE : retirez la bougie et videz toute l'huile du cylindre avant de mettre en marche la désherbeuse après une période d'entreposage.

0.020 in.

(0.5 mm) Fig. 43 NETTOYAGE pour éviter des blessures graves, éteignez toujours la désherbeuse et laissez-la refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT:

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

4. Nettoyez soigneusement l'appareil et vérifiez qu'il ne

comporte pas de pièces desserrées ou endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage. TRANSPORT

• Laissez le moteur refroidir avant le transport.
• Vidangez tout le carburant de l'appareil.
• Serrez le bouchon du réservoir avant le transport.
• Attachez bien l'appareil lors du transport. F21 DÉPANNAGE

LE MOTEUR REFUSE DE DÉMARRER

CAUSE Réservoir de carburant vide La poire d'amorçage n'a pas été pressée assez fort Moteur noyé Carburant vieux ou mal mélangé Bougie encrassée Pare-étincelles colmaté Le levier EZ-StartMC n’était pas dans la bonne poition La température extérieure est inférieure à 40°F La température extérieure est supérieure à 90°F SOLUTION Remplissez-le de carburant bien mélangé. Pressez-la complètement et lentement de 10 fois Utilisez la procédure de démarrage Drainez le réservoir/ajoutez du carburant frais Remplacez ou nettoyez-la Nettoyez ou remplacez le pare-étincelles Bougez le levier pour démarrer Tirez sur le cordon de démarrage entre 10 et 15 fois Appuyez sur la manette des gaz et tirez sur le cordon de démarrage LE MOTEUR REFUSE DE SE METTRE AU RALENTI CAUSE Filtre à air bouché Carburant vieux ou mal mélangé Mauvais réglage du carburateur SOLUTION Remplacez ou nettoyez-le Drainez le réservoir/ajoutez du carburant frais Ajustez selon l'instruction LE MOTEUR REFUSE D’ACCÉLÉRER CAUSE Carburant vieux ou mal mélangé Mauvais réglage du carburateur Accessoire de coupe engorgé d'herbes Filtre à air sale Pare-étincelles colmaté SOLUTION Drainez le réservoir/ajoutez du carburant frais Faites-le régler par un concessionnaire agréé Arrêtez le moteur et nettoyez l'accessoire Remplacez ou nettoyez-le Nettoyez ou remplacez le pare-étincelles LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE CAUSE Carburant vieux ou mal mélangé Mauvais réglage du carburateur Bougie encrassée Pare-étincelles colmaté SOLUTION Drainez le réservoir/ajoutez du carburant frais Faites-le régler par un concessionnaire agréé Remplacez ou nettoyez-la Nettoyez ou remplacez le pare-étincelles LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL CAUSE Accessoire de coupe engorgé d'herbes Accessoire de coupe mal aligné Moulinet intérieur bloqué Tête de coupe sale Fil soudé Fil tordu durant la recharge Quantité insuffisante de fil exposée SOLUTION Arrêtez le moteur et nettoyez l'accessoire Chargez du fil neuf Remplacez le moulinet Nettoyez le moulinet intérieur et la bobine extérieure Démontez et déposez la partie soudée, et rembobinez le fil Démontez puis rembobinez le fil Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire 102 mm (4 po) à l’extérieur de l’accessoire de coupe LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE CAUSE Présence d'huile dans la tête de coupe SOLUTION Nettoyez l'accessoire de coupe Si vous avez besoin d'aide, contactez votre concessionnaire agréé. F22 ARBRE D'ENTRAÎNEMENT ET ACCESSOIRE DE COUPE* Logement de l'arbre d'entraînement............................................................................................. Tube en acier (EZ-LinkMC) Manette des gaz............................................................................................Détente à portée du doigt avec déverrouilleur Poids de l’appareil (à vide, avec accessoire de coupe et protecteur, et poignée en J).............................. 6,5 kg (14,75 lb) Mécanisme de coupe........................................................................ Lame de coupe à 4 dents, tête de coupe à fil double Bobine de fil ................................................................................................................................ Déclencheur de fil à butée Diamètre de la bobine de fil ........................................................................................................................ 101,6 mm (4 po) Diamètre du fil........................................................................................................................................ 2,41 mm (0,095 po) Diamètre du chemin de coupe, accessoire de coupe ................................................................................ 45,7 cm (18 po) Diamètre du chemin de coupe, lame de coupe............................................................................................. 204 mm (8 po) Harnais d'épaule................................................................................................................................ Fermoir rapide unique *Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis. F23 REMARQUES F24 Garantie portant sur les normes antipollution de l'EPA et la California Vos droits et obligations en vertu de cette garantie Le California Air Resource Board, la Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2000 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog. MTD doit garantir le système de contrôle des émissions de votre petit moteur à usage tout-terrain pendant les périodes de temps indiquées ci-dessous à condition que le moteur n'ait pas souffert d'abus, de négligence ou fait l'objet d'un mauvais entretien. Votre dispositif antipollution peut inclure des pièces diverses tel que le carburateur ou un système d'injection, le dispositif d'allumage et un convertisseur catalytique. Il pourrait aussi inclure des tuyaux, courroies, connecteurs et autres ensembles de pièces relatives aux émissions. Advenant une situation couverte par la garantie, MTD réparera votre petit moteur à usage tout-terrain sans frais aucun y compris le diagnostic, les pièces et la main d'œuvre. Les moteurs à usage tout-terrain datant de 2000 et plus sont garantis pendant deux ans. Si une pièce de votre moteur relative aux émissions devenait défectueuse, MTD la réparera ou la remplacera. Responsabilités du propriétaire en vertu de cette garantie

• En tant que propriétaire d'un petit moteur à usage tout-terrain, vous êtes responsable des entretiens requis indiqués dans votre manuel de l'utilisateur. MTD recommande que vous conserviez tous les reçus d'entretien de votre petit moteur à usage tout-terrain. MTD ne peut toutefois réfuter votre garantie juste parce que vous n'avez pas les reçus ou si vous ne veillez pas à ce que les travaux d'entretien prévus soient effectués.
• En tant que propriétaire d'un petit moteur à usage tout-terrain, sachez que MTD peut refuser de vous couvrir sous garantie si votre moteur ou si une pièce sont défaillants pour cause d'abus, de négligence, d'entretien incorrect ou de modifications non autorisées.
• Il vous incombe de présenter votre petit moteur à usage tout-terrain à un centre de service agréé MTD dès que le problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable ne dépassant en aucun cas 30 jours. Si vous avez des questions au sujet de vos droits et responsabilités en vertu de cette garantie, appelez le 1-800-345-8746. Garantie du fabricant
• La période de garantie commence à la date où le moteur ou l'équipement est livré à l'acheteur au détail.
• Le fabricant garantit au propriétaire initial et à chaque acheteur subséquent que le moteur est libre de défauts de matériaux et de vices de fabrication pouvant provoquer la défaillance d'une pièce garantie pendant une période de deux ans.
• Toute réparation ou remplacement d'une pièce garantie devra être effectué sans aucun frais au compte du propriétaire par un centre de service MTD agréé. Pour connaître le centre le plus proche de vous, veuillez contact MTD à : 1-800-345-8746.
• Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre des entretiens requis, ou dont uniquement une inspection normale est prévue selon le principe de "réparation ou remplacement au besoin", est garantie pendant la période de garantie. Toute pièce garantie dont le remplacement est prévu dans le cadre des entretiens requis sera garantie pendant la période de temps allant jusqu'à la date du premier remplacement prévu pour cette pièce.
• Le propriétaire ne subira pas de frais relatifs à un travail de diagnostic qui conclut que la pièce garantie est défectueuse si le travail de diagnostic a été effectué chez un centre de service MTD agréé.
• Le fabricant est responsable de tous les dommages occasionnés aux autres composants du moteur par la défaillance d'une pièce encore sous garantie.
• Les défaillances causées par l'abus, la négligence ou un mauvais entretien ne sont pas couvertes par cette garantie.
• L'utilisation d'un ajout ou de pièces modifiées peut justifier le refus d'une réclamation au titre de la garantie. Le fabricant n'est pas responsable des défaillances des pièces garanties découlant de l'utilisation d'ajouts ou de pièces modifiées.
• Pour déposer une réclamation, adressez-vous au centre de service MTD agréé le plus proche. Les services ou réparations sous garantie sont offerts par tous les centres de service MTD agréés.
• Toutes les pièces de rechange approuvées par le fabricant peuvent être utilisées dans le cadre d'un entretien ou d'une réparation sous garantie de pièces relatives au dispositif antipollution et sont fournies sans frais. Toute pièce de rechange équivalente en termes de performances ou de durabilité peut être utilisée lors d'un entretien ou d'une réparation hors garantie et ne diminue pas les obligations qui incombent au fabricant en vertu de la garantie.
• Les composants suivants sont inclus dans la garantie relative au système antipollution du moteur : filtre à air, carburateur, poire d'amorçage, conduites de carburant, alimentation d'arrivée, filtre à carburant, module d'allumage, bougie et silencieux. F25 La garantie limitée énoncée ci-après est accordée par MTD LLC (« MTD ») et concerne les marchandises neuves achetées et utilisées aux États-Unis, ainsi que dans leurs possessions et territoires. MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée nes’ appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l’utilisateur fourni avec le produit et n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts d’eau ou d’un endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résulteraient éventuellement.La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail initiale pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus. POUR L’ENTRETIEN-DÉPANNAGE : l’Entretien-dépannage au titre de la garantie est disponible, SUR PRÉSENTATION DE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour obtenir le nom du distributeur agréé local, consulter les Pages Jaunes ou se mettre en rapport avec le Service après-vente de MTD LLC. en appelant le 1-800-3458746 ou en écrivant au P.O. Box 361131, Cleveland OH 44136-0019 ou en appelant le 1-800-668-1238 au Canada. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de MTD LLC ne sera accepté. La garantie limitée n’offre aucune couverture dans les cas suivants : A. Mises au point – Bougies, réglages de carburateur, filtres. B. Articles d’usure – Bouton de butée, bobines extérieures, fil de coupe, bobines intérieures, poulie de démarrage, cordes de démarrage, courroies d’entraînement. C. MTD n’accorde aucune garantie pour les produits vendus ou exportés des États-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l’intermédiaire de ses canaux agréés de distribution à l’exportation. MTD se réserve la droit de modifier ou d’améliorer la conception de tout produit MTD sans assumer l’obligation de modifier tout produit d’une fabrication plus ancienne. Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée cidessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n’engagera la responsabilité de MTD. Pendant la période destates garantie, le remède exclusif est la réparation ou le remplacement du produit dans les conditions énoncées cidessus. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation cidessus ne s’applique pas à vous.) Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation cidessus ne s’applique pas à vous.) Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l’endommagement ou du préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir du fait de l’utilisation normale, de la mauvaise utilisation ou de l’empêchement d’utiliser le produit. La présente garantie limitée n’est accordée qu’à l’acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert. Le Droit des États vis à vis de la présente garantie : la présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d’autres droits, lesquels varient d’une juridiction à l’autre. Pour obtenir l’adresse du distributeur agréé le plus proche, composer le : 1-800-345-8746 aux États-Unis ou le 1-800-668-1238 au Canada.
