LXCV02 - Outils électriques MAKITA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Aspirateur sans fil
Caractéristiques techniques principales	Aspirateur à main, idéal pour le nettoyage de surfaces variées
Alimentation électrique	Batterie lithium-ion
Type de batterie	Li-ion
Tension	18 V
Capacité de la batterie	3 Ah
Poids	1,5 kg
Dimensions approximatives	300 x 120 x 150 mm
Fonctions principales	Nettoyage des poussières et débris, utilisation pour les surfaces intérieures et extérieures
Entretien et nettoyage	Filtre lavable, entretien régulier recommandé pour maintenir la performance
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour réparations simples
Sécurité	Utiliser uniquement avec des batteries compatibles, suivre les instructions de sécurité lors de l'utilisation
Informations générales utiles	Idéal pour les utilisateurs recherchant un appareil léger et portable pour le nettoyage rapide

FOIRE AUX QUESTIONS - LXCV02 MAKITA

Quelle est la capacité de la batterie du MAKITA LXCV02 ?

Le MAKITA LXCV02 utilise une batterie de 18 V et est généralement compatible avec des batteries de capacité allant jusqu'à 5 Ah.

Comment charger la batterie du MAKITA LXCV02 ?

Pour charger la batterie, insérez-la dans le chargeur MAKITA compatible et branchez le chargeur sur une prise électrique. Vérifiez l'indicateur de charge pour savoir quand la batterie est complètement chargée.

Que faire si le MAKITA LXCV02 ne démarre pas ?

Vérifiez d'abord si la batterie est correctement chargée et insérée. Si le problème persiste, inspectez les connexions et assurez-vous qu'il n'y a pas de débris obstruant le moteur.

Comment entretenir le MAKITA LXCV02 ?

Pour entretenir le MAKITA LXCV02, nettoyez régulièrement le filtre à air et vérifiez les lames pour vous assurer qu'elles sont bien affûtées. Rangez l'outil dans un endroit sec après utilisation.

Quelle est la durée de vie de la batterie du MAKITA LXCV02 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 30 à 60 minutes d'utilisation continue selon la charge de travail.

Le MAKITA LXCV02 peut-il être utilisé sous la pluie ?

Il est déconseillé d'utiliser le MAKITA LXCV02 sous la pluie ou dans des conditions humides, car cela peut endommager l'outil et présenter des risques de sécurité.

Quel est le poids du MAKITA LXCV02 ?

Le poids du MAKITA LXCV02 est d'environ 3,2 kg, ce qui le rend léger et facile à manœuvrer.

Comment remplacer la lame du MAKITA LXCV02 ?

Pour remplacer la lame, dévissez la vis de fixation de la lame avec une clé appropriée, retirez la lame usagée et installez la nouvelle lame en veillant à bien la fixer.

MODE D'EMPLOI LXCV02 MAKITA

Spécifications

Modèle		LXCV01	LXCV02
Capacité	Volume	3,0 l
	Volume d'air max.	3,3 m³/min.	3,4 m³/min.
Utilisation continue	Grande	Environ 10 min. (avec catégorie BL 1430)	Environ 13 min. (avec catégorie BL 1830)
	Bas	Environ 20 min. (avec catégorie BL 1430)	Environ 26 min. (avec catégorie BL 1830)
Longueur totale		403 mm
Poids net		2,1 kg	2,2 kg
Tension nominale		C.C. 14,4 V	C.C. 18 V
Batteries standard		BL1430, BL1415	BL1830, BL1815

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003.

USA019-2

Consignes de sécurité

Lors de l'utilisation d'un appareil électrique, vous devez toujours prendre des précautions de base, dont les suivantes :

Avertissement

pour réduire les risques d'incendie, de choc électrique et de blessure :

1. Ne quittez pas l'appareil alors que la batterie y est insérée. Retirez la batterie de l'appareil après l'utilisation et avant de le faire réparer.
2. Ne l'exposez pas à la pluie. Rangez-le à l'intérieur.
3. Ne laissez pas les enfants l'utiliser comme jouet. Une attention particulière est nécessaire lors de l'utilisation par des enfants ou à proximité d'enfants.
4. Utilisez l'outil uniquement de la façon décrite dans ce manuel. Utilisez uniquement les accessoires recommandés par le fabricant.
5. Ne l'utilisez pas avec une batterie endommagée. Si l'appareil ne fonctionne pas

S'il a été échappé, endommagé, laissé à l'extérieur ou immergé dans l'eau, retournez-le à un centre de service après-vente.

1. Ne manipulez pas l'appareil lorsque vous avez les mains mouillées.
2. Ne mettez rien dans les ouvertures. N'utilisez jamais l'appareil si une des ouvertures est bouchée ; gardez ces dernières exemptes de poussières, charpies, cheveux ou de tout objet pouvant réduire la circulation de l'air.
3. Gardez les cheveux, les vêtements amples, les doigts et toute autre partie du corps à l'écart des ouvertures et des pièces en mouvement.
4. Mettez toutes les commandes hors tension avant de retirer la batterie.
5. Soyez tout particulièrement prudent lorsque vous nettoyez sur les marches d'un escalier.
6. Ne l'utilisez pas pour aspirer des liquides inflammables ou combustibles tels que l'essence, ou dans des zones où de tels liquides peuvent être présents.
7. Utilisez uniquement le chargeur fourni par le fabricant pour recharger la batterie.
8. N'aspirez aucun objet qui brûle ou dégage de la fumée, comme par exemple des cigarettes, des allumettes ou des cendres encore chaudes.
9. N'utilisez pas l'appareil si le sac à poussière n'est pas installé.
10. Ne chargez pas la batterie à l'extérieur.
11. N'utilisez un outil électrique qu'avec le bloc-piles conçu spécifiquement pour cet outil. Il y a risque de blessure ou d'incendie si un autre bloc-piles est utilisé.
12. Lorsque vous n'utilisez pas le bloc-piles, rangez-le à l'écart des objets métalliques tels

que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui risquent d'établir une connexion entre les bornes. La mise en court-circuit des bornes r des brûlures ou un incendie.

1. Dans des conditions d'utilisation inadaptées de la batterie, il peut y avoir fuite d'électrolyte ; évitez tout contact avec ce liquide. En cas de contact accidentel, rincez avec beaucoup d'eau. Si le liquide pénètre dans vos yeux, consultez immédiatement un médecin. L'électrolyte qui s'échappe de la batterie peut causer des irritations ou des brûlures.

Conservez ce mode d'emploi.

Cet appareil est destiné à un usage commercial.

USB103-1

Règles de sécurité supplémentaires

1. Lisez attentivement ce guide et le guide du chargeur avant d'utiliser l'appareil.
2. N'utilisez pas l'appareil pour aspirer les matériaux suivants :

Des matières chaudes comme les cigarettes allumées ou la poussière d'étincelles/de métal provoquée par le meulage/la coupe de métal. Des matières inflammables comme l'essence, le solvant, la benzine, le kérosène ou la peinture. Des matières explosives comme la nitroglycérine. Des matières inflammables comme l'aluminium, le zinc, le magnésium, le titane, le phosphore ou le celluloïd. Des poussières humides, de l'eau, de l'huile ou autres produits similaires. Des objets durs ayant des bords coupants comme les copeaux de bois, des pièces de métal, des pierres, du verre, des clous, des broches ou des lames de rasoir. Des poudres qui s'amalgament comme le ciment ou le toner. Les poussières conductrices comme celles de métal ou de carbone. Les particules fines comme la poussière de béton.

Ces applications pourraient être à l'origine d'un incendie, de blessures ou de dommages matériels.

1. Arrêtez immédiatement votre outil dès que vous observez quelque chose d'anormal.
2. Si vous échappez ou cognez l'aspirateur, examinez-le avec soin avant de l'utiliser à nouveau pour vérifier s'il a été endommagé.
3. Ne l'approchez pas du four ni d'aucune autre source de chaleur.
4. N'obstruez pas le trou d'admission ou les trous d'évents.
5. Lorsque vous utilisez l'aspirateur en guise de souffleur,

Portez toujours des lunettes de protection, un casque et un masque antipoussières ; assurez-vous toujours que l'appareil est éteint et que la batterie est retirée avant de débloquer l'appareil ; sur une pente, assurez-vous toujours d'avoir un bon équilibre ; marchez, ne courez jamais ; ne pointez jamais l'embout en direction d'une personne à proximité ; assurez-vous que tous les écrous, les boulons et les vis sont bien serrés pour garantir un fonctionnement sécuritaire ; rangez l'aspirateur dans un endroit sec ; l'opérateur ou l'utilisateur est responsable en cas d'accident ou de dommages provoqués à d'autres personnes ou à leurs biens.

Conservez ce mode d'emploi.

USD305-1

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

v volts

courant continu

ENC007-6

Pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. ment court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez pas les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) Évitez d'exposer la batterie à l'eau ou à la pluie.

Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50°C (122°F).
2. Ne jetez pas la batterie au feu, même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Prenez garde de ne pas échapper ou heurter la batterie.
4. N'utilisez pas une batterie si elle est endommagée.

Conservez ce mode d'emploi.

Conseils pour obtenir la durée de service maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée.

Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.

1. Ne rechargez jamais une batterie complètement chargée.

La surcharge réduit la durée de service de la batterie.

1. Rechargez la batterie à une température ambiante comprise entre 10 °C et 40 °C (50°

ante comprise entre 10 °C et 40 °C (50°F - 104°F). Si la batterie est chaude, laissez-la refroidir avant de la recharger.

Attention :

Assurez-vous toujours que l'aspirateur est éteint et que la batterie a été retirée avant de régler ou de vérifier une fonction.

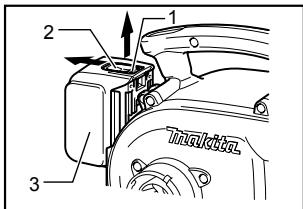

Installation ou retrait de la batterie

1. Partie rouge
2. Bouton
3. Batterie

• Mettez toujours l'aspirateur hors tension avant d'insérer ou de retirer la batterie. Pour retirer la batterie, sortez-la de l'aspirateur tout en faisant glisser le bouton qui se trouve à l'avant de la batterie, comme illustré. Pour insérer la batterie, alignez sa languette sur la rainure pratiquée dans le boîtier, et glissez la batterie en place. Insérez-la toujours à fond jusqu'à ce que vous entendiez un clic. Si vous pouvez voir la pièce rouge située sur le dessus du bouton, la batterie n'est pas complètement verrouillée. Insérez-la à fond jusqu'à ce que vous ne puissiez plus voir la pièce rouge. Dans le cas contraire, la batterie pourrait tomber accidentellement de l'aspirateur et entraîner des blessures.
• N'appliquez pas une force excessive lors de l'insertion de la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement.

Système de protection de la batterie

L'aspirateur est équipé d'un système de protection qui coupe automatiquement la puissance de sortie pour lui assurer une longue durée de service.

L'aspirateur s'arrête pendant l'utilisation lorsque l'outil et/ou la batterie sont dans la situation suivante. Cela est dû à l'activation et n'indique pas un problème de l'aspirateur.

Lorsque l'aspirateur est en surcharge :

Lorsqu'une surcharge se produit, appuyez sur le bouton d'arrêt « OFF » et supprimez les causes de surcharge, puis appuyez de nouveau sur le bouton de mise en marche « HIGH/LOW » pour redémarrer.

Lorsque la batterie devient trop chaude (consultez la note ci-dessous).

Si vous actionnez le bouton « HIGH/LOW » et le bouton d'arrêt « OFF », le moteur ne démarrera pas. À ce moment, cessez l'utilisation de l'aspirateur et laissez-le refroidir, ou rechargez la batterie après l'avoir retirée de l'aspirateur.

Lorsque la batterie est presque vide :

Si vous actionnez le bouton « HIGH/LOW » et le bouton d'arrêt « OFF », le moteur ne démarrera pas. Retirez alors la batterie de l'aspirateur et rechargez-la.

• Ce système de protection contre la surchauffe ne fonctionne que lorsque l'aspirateur est alimenté par une batterie marquée d'une étoile.

Étoile 011389

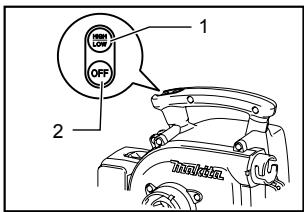

Interrupteur

1. Bouton de mise en marche HIGH/LOW
2. Bouton d'arrêt « OFF »

Pour démarrer l'aspirateur, appuyez simplement sur le bouton de mise en marche « HIGH/LOW ». Pour l'éteindre, appuyez sur le bouton d'arrêt « OFF ». Pour changer la vitesse, appuyez sur le bouton « HIGH/LOW ». Lorsque vous appuyez sur ce bouton pour la première fois, vous actionnez la vitesse supérieure. La deuxième fois que vous l'appuyez, vous actionnez la vitesse inférieure. Par la suite, chaque fois que vous appuyez sur ce bouton, vous alternez entre la vitesse supérieure et la vitesse inférieure.

Attention :

Assurez-vous toujours que l'aspirateur est éteint et que la batterie a été retirée avant toute opération d'entretien sur l'aspirateur. Tout travail d'entretien réalisé pendant que la batterie est en place sur l'aspirateur peut provoquer des blessures ou endommager les objets autour.

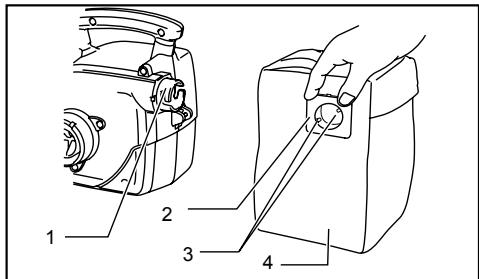

Installation du sac à poussière

1. Sortie des poussières
2. Joint du sac à poussières
3. Tiges d'accouplement
4. Sac à poussière

Tenez la partie carrée du joint du sac à poussière et insérez les tiges d'accouplement à l'intérieur du joint dans les encoches de la prise de sortie des poussières de l'aspirateur. Insérez le sac en place et faites-le tourner dans le sens horaire jusqu'au fond.

1. Crochet

Vérifiez si la fixation du sac à poussière est bien tournée vers le haut.

Si t la bague à l'intérieur du sac se détachent, procédez de la manière suivante pour les remettre en place.

Placez n ligne avec les coutures du sac, et installez-le de manière à ce que la saillie soit tournée vers le haut.

1. Saillie

(2) Serrez fermement la bague à l'intérieur du sac à poussière, de manière à ce que les tiges d'accouplement et la bague se trouvent dans la position illustrée.

1. Tiges d'accouplement. 2. Bague 01116.

Installation de la bandoulière.

1. Bandoulière 2. Deux crochets 01117

Fixez le crochet de l'une des extrémités de la bandoulière sur l'anneau à l'avant de l'aspirateur. Faites passer l'autre extrémité de la bandoulière dans la bande

du sac à poussière, puis fixez le crochet de l'autre extrémité, comme illustré.

Réglage de la bandoulière.

1. Retirer. 2. Pour raccourcir. 3. Pour allonger.

Pour régler la longueur de la bandoulière, tirez sur la bandoulière dans la direction des flèches, comme illustré.

Attention :

• Ne forcez pas le tuyau pour le plier et ne l'écrasez pas. Si vous forcez ou écrasez
• Ne transportez pas l'aspirateur en le tirant par le tuyau. Si vous tirez sur

011119 1. Sortie des poussières 2. Outil électrique

Insérez l'extrémité « A » du tuyau dans la bouche d'aspiration de l'aspirateur et faites-le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Fixez le manchon à l'extrémité « B » du tuyau, puis branchez-le à la prise de sortie des poussières d'un outil électrique.

Remplacement du manchon

Changez le manchon du tuyau en fonction de la dimension de la prise de sortie des poussières de l'outil électrique que vous utilisez.

Pour retirer le manchon, tenez le tuyau et faites-le tourner dans le sens inverse des aiguilles d'une montre. Pour monter le manchon, faites-le tourner dans le sens des aiguilles d'une montre, et vissez-le jusqu'au fond.

Avertissement :

AVERTISSEMENT : N'utilisez pas la bandoulière si vous travaillez dans une position surélevée. Lorsque vous utilisez l'aspirateur en guise d'aspirateur fixe, placez-le sur une surface plane et stable.

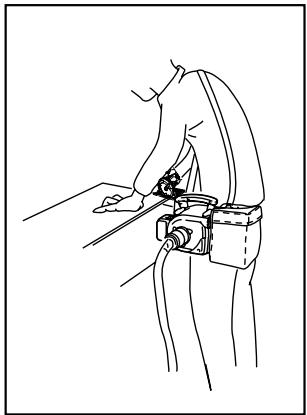

Aspirateur

Lorsque vous utilisez l'aspirateur comme aspirateur portable, portez la bandoulière en travers de votre poitrine pour faire en sorte qu'il soit difficile de laisser échapper l'aspirateur.

011123

1. Papier décoratif
2. Lame
3. Base
4. Profondeur de coupe
5. Panneau de plâtre

Lors de la coupe de panneaux de plâtre, il peut se former, selon l'état de la pièce à couper, de longues bandes de papier décoratif qui risquent de s'accumuler à l'intérieur du tuyau et de provoquer un blocage. Si cela se produit, réglez l'outil à une profondeur de coupe supérieure. Ceci permettra de dégager le blocage du tuyau.

Attention :

Lorsque vous utilisez un nouveau sac à poussières, il est possible que la poussière s'échappe par la surface du sac. Après quelques utilisations, cette fuite de poussières devrait s'atténuer.

Avertissement :

Assurez-vous toujours que l'aspirateur est éteint et que la batterie a été retirée avant d'installer ou de retirer l'embout ou tout autre accessoire de l'aspirateur. Si l'appareil n'est pas éteint et que la batterie est en place, vous risquez de provoquer des blessures graves.

• Avant d'utiliser le mode souffleur, si vous venez d'utiliser le mode aspirateur, enlevez toute la poussière restante de l'aspirateur pour éviter un brusque jaillissement de poussière.

Utilisation en guise de souffleur

011124

1. Sortie (évent) 2. Buse 3. Broche

Installez sans faute l'embout sur la sortie (évent).

Pour installer l'embout, insérez la tige d'accouplement qui ressort à l'intérieur de l'embout sur l'une des encoches de l'aspirateur, puis tournez fermement l'embout dans le sens .

Pour retirer l'embout, faites-le tourner dans le sens inverse et extrayez-le.

Dirigez le bec de l'aspirateur vers le point souhaité, puis allumez-le.

Avertissement :

AVERTISSEMENT: Assurez-vous toujours que l'aspirateur et l'outil électrique sont tous deux éteints, que la batterie a été retirée et, dans le cas d'un outil avec cordon, que celui-ci soit débranché, avant d'installer ou de retirer le sac à poussières de l'aspirateur et de le vider (s'il s'agit d'un sac en tissu). Si les appareils ne sont pas éteints, que la batterie n'est pas retirée et que l'outil n'est pas débranché, il y a risque de décharge électrique et de blessures graves. - Quand le sac à poussières est plein jusqu'à la moitié environ, retirez-le de l'aspirateur et tirez sur la fixation. Videz le contenu du sac à poussières et tapotez-le doucement pour détacher les particules qui auraient adhéré aux parois internes et qui pourraient empêcher un bon fonctionnement.

Pour évaluer à quel moment il convient de vider le sac à poussières, considérez que le sac est plein lorsque vous percez environ 450 trous d'un diamètre de 6,5 mm et d'une profondeur de 40 mm dans le ciment. Les particules qui s'accumulent dans le sac à poussières peuvent réduire la puissance d'aspiration et endommager le moteur de l'aspirateur.

Attention :

Fixez fermement le sac à poussière (en tissu) sur le joint du sac à poussière et fermez la fixation complètement avant d'utiliser l'appareil. Si vous ne fixez pas fermement le sac à poussière à l'appareil et ne fermez pas sa fixation complètement, la poussière pourrait jaillir brusquement et entraîner des blessures graves.

011125

1. Joint du sac à poussière
2. Partie carree

Tenez fermement la partie carrée du joint du sac à poussière, faites-la tourner dans le sens inverse des aiguilles d'une montre, puis retirez le sac à poussière.

011126

Ouvrez la fixation et jetez la poussière.

Attention :

• Éliminez toutes les particules qui adhèrent à proximité de la fixation.

Avertissement :

Assurez-vous toujours que l'aspirateur est éteint et que la batterie est retirée avant d'inspecter l'appareil ou d'effectuer une opération d'entretien.

Attention :

Puisque cet aspirateur est conçu pour la poussière, ne l'utilisez pas pour aspirer d'autres matériaux, comme des pierres, des copeaux de bois, etc. Si vous l'utilisez pour recueillir des pierres, des copeaux de bois, etc., vous pourriez endommager l'hélice et l'aspirateur.

1. Zone du filtre 011127

Vérifiez la zone du filtre dans la prise d'aspiration et nettoyez-la régulièrement. Retirez tout corps étranger qui pourrait obstruer l'aspiration.

Nettoyage

Essuyez régulièrement l'extérieur (le corps) de l'aspirateur avec un chiffon imprégné d'eau savonneuse.

Attention :

N'utilisez jamais d'essence, de benzine, de solvant, d'alcool ou d'autres produits similaires. Une décoloration, une déformation ou la formation de fissures peuvent en découler.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention :

• Ces accessoires et fixations sont recommandés pour être utilisés avec l'aspirateur Makita spécifié dans le présent manuel. L'utilisation de tout autre accessoire ou fixation peut comporter un risque de blessure. Utilisez l'accessoire ou la fixation uniquement pour la fonction pour laquelle il a été conçu.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Embouts, sacs à poussière, tuyaux, manchons.

Bandoulières - Les divers types de batteries et chargeurs Makita authentiques

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où :

des réparations ont été effectuées ou tentées par un tiers ; des réparations s'imposent suite à une usure normale ; l'outil a été malmené, mal utilisé ou mal entretenu ; l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRÈS LA PÉRIODE

QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADÉQUATION À UN USAGE PARTICULIER”, APRÈS LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

EN0006-1
