Type de produit	Tournevis-visseuse sans fil pour endroits dangereux
Marque	Makita
Modèle	BFH090
Dimensions (avec batterie BH1220)	190 mm x 266 mm x 71 mm
Poids net (avec batterie BH1220)	1,5 kg
Tension nominale	12 V CC
Couple de serrage	3,4 - 9 N·m
Vitesse à vide	400 min⁻¹
Classification endroits dangereux	Classe 1 Division 2, Groupes A à D (UL 1604)
Modèles compatibles avec le couple de serrage	BFH040, BFH090, BFH120F (variantes avec/sans F)
Alimentation	Batterie rechargeable Makita 12 V (type BH1220 recommandé)
Fonctions principales	Vissage avec arrêt automatique au couple préréglé, inverseur de sens de rotation, témoin DEL et avertisseur sonore intégrés, lampe avant (modèles F)
Réglage du couple	Manuel via anneau de réglage et poignée de réglage optionnelle (alignement de la ligne jaune sur l'échelle)
Sécurité	Interrupteur d'interverrouillage empêchant tout démarrage involontaire, arrêt automatique si gâchette maintenue 3 min, protection contre les surcharges et surchauffes
Entretien et nettoyage	Nettoyer avec un chiffon sec ; toujours retirer la batterie avant entretien
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange Makita d'origine ; réparation par centre agréé Makita
Garantie	1 an contre les défauts de fabrication et de matériel (hors usure normale, mauvaise utilisation)

FOIRE AUX QUESTIONS - BFH090 MAKITA

Comment régler le couple de serrage ?

Retirez la batterie, desserrez la vis de l'anneau, tournez l'anneau pour dégager l'orifice de réglage. Insérez la batterie et appuyez sur la gâchette pour faire tourner l'anneau. Retirez la batterie, utilisez la poignée de réglage optionnelle pour aligner la ligne jaune sur le numéro souhaité de l'échelle. Revissez l'anneau.

Quelle batterie utiliser avec le BFH090 ?

Utilisez exclusivement un bloc-pile Makita 12 V recommandé, par exemple le BH1220. L'utilisation d'une autre batterie peut présenter un risque d'incendie ou de blessure.

Comment insérer et retirer la batterie ?

Pour insérer : soulevez l'interrupteur d'interverrouillage, alignez la languette de la batterie sur l'entaille du carter et glissez-la jusqu'au clic. Vérifiez que la partie rouge n'est plus visible. Pour retirer : soulevez l'interrupteur d'interverrouillage, faites glisser le bouton avant de la batterie et retirez-la.

Que signifient les voyants DEL et les signaux sonores ?

Le témoin DEL vert fixe indique un serrage correct. Rouge fixe avec long signal sonore signifie serrage insuffisant : resserrez la vis. Clignotement lent rouge avec signaux longs : batterie faible. Clignotement rapide rouge avec signaux courts : surchauffe. Alternance rouge/vert : anomalie du moteur ou de l'interrupteur. Voir le tableau complet en notice.

Puis-je utiliser cet outil dans une atmosphère explosive ?

Oui, l'outil est certifié UL 1604 Classe 1 Division 2 pour les zones dangereuses. Veillez à ne remplacer que des pièces identiques et à ne pas utiliser le chargeur dans une atmosphère explosive.

Comment changer le sens de rotation ?

Actionnez le levier inverseur après l'arrêt complet de l'outil. Poussez-le vers A pour rotation horaire, vers B pour antihoraire. Placez-le en position neutre lorsque l'outil n'est pas utilisé.

Comment nettoyer et entretenir l'outil ?

Utilisez un chiffon sec pour essuyer la saleté de la lentille de la lampe. Ne grattez pas la lentille. Pour tout entretien, retirez d'abord la batterie. Confiez les réparations à un centre agréé Makita.

Quels accessoires sont recommandés ?

Utilisez exclusivement les accessoires Makita spécifiquement conçus pour ce modèle, comme l'adaptateur de régénération automatique ou la poignée de réglage optionnelle. L'utilisation d'autres accessoires peut être dangereuse.

Que faire si l'outil ne démarre pas ?

Vérifiez que la batterie est correctement insérée et chargée. Assurez-vous que l'interrupteur d'interverrouillage est abaissé. Si le témoin DEL clignote en rouge/vert, il peut s'agir d'une anomalie du moteur ou de l'interrupteur : contactez un centre de service Makita.

Quelle est la garantie de cet outil ?

Makita garantit l'outil pendant un an à compter de l'achat initial contre tout défaut de fabrication ou de matériel, hors usure normale, mauvaise utilisation ou réparation par un tiers. En cas de problème, retournez l'outil complet à un centre agréé Makita.

MODE D'EMPLOI BFH090 MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIÉURE.

ADVERTENCIA:

Modèle	BFH040/BFH040F	BFH090/BFH090F	BFH120F
Couple de serrage	0.8-4.5 N·m (7-40 in·lbs)	3.4-9 N·m (30-80 in·lbs)	5-12 N·m (44-106 in·lbs)
Vitesse à vide (T/MIN)	400/min
Dimensions	190 mm x 266 mm x 71 mm (7-15/32" x 10-15/32" x 2-13/16") (avec la batterie BH1220)
Poids net	1.5 kg (3.3 lbs) (avec la batterie BH1220)
Tension nominale	C.C.12 V
Catégories d'endroits dangereux	Classé Classe 1 Division 2 pour une température ambiente maximale de 50°C

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

Consignes de sécurité générales

USA015-1

Avertissement:

Assurez-vous d'avoir lu et compris toutes les instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si les instructions ci-dessous ne sont pas respectées.

Aire de travail

1. Maintenez votre aire de travail propre et bien éclairée. Les établis encombrés et les aires de travail seront souvent la porte aux accidents.
2. Assurez-vous qu'aucun passant, enfant ou visiteur ne s'approche pendant que vous utilisez l'outil. Toute distraction risquerait de causer une perte de contrôle de l'outil.

Sécurité en matière d'électricité

1. Les outils alimentés par une batterie intégrée ou séparée doivent toujours être recharges au moyen du chargeur spécifique pour la batterie en question. L'utilisation d'un chargeur conçu pour un type différent de batterie compte un risque d'incendie.
2. Un outil alimenté par batterie doit être utilisé exclusivement avec le bloc-pile conçu

spécifiquement pour cet outil. L'utilisation de toute autre batterie compte un risque d'incendie.

Sécurité personnelle

1. Restez alerte, attentif à vos gestes, et faites preuve de bon sens lorsque vous utilisez un outil électrique. Évitez d'utiliser l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique comporte un risque de blessure grave.
2. Portez des vêtements adéquats. Évitez de porter des vêtements amples et des bijoux. Portez un filtre de protection pour envelopper les cheveux s'ils sont longs. Assurez-vous que vos cheveux, vêtements et gants demeurent à l'écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs risquent d'être happés par les pièces en mouvement.
3. Prévenez tout démarrage accidentel. Le transport des outils en les tenant avec un doigt sur la gachette augmente considérablement les risques d'accident.
4. Retirez les clés de réglage et autres clés avant de mettre l'outil sous tension. Toute clé laissée en place sur une pièce rotative peut causer une blessure.
5. Maintenez une bonne position. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps. Une bonne prise au sol et une bonne position d'équilibre assureront un meilleur contrôle de l'outil dans les situations imprévues.
6. Utilisez des dispositifs de sécurité. Portez toujours des lunettes de protection. Selon les conditions dans lesquelles vous effectuez votre travail, vous devez porter un masque antipoussières, des chaussures à semelle antidérapante, une coiffure résistante ou une protection d'oreilles.

Utilisation et entretien des outils

1. Utilisez un dispositif de serrage ou tout autre moyen pratique pour fixer la pièce à une surface de travail stable. La pièce sera instable et vous risquez de perdre le contrôle de l'outil si vous tenez la pièce avec la main ou l'appuyez simplement contre votre corps.
2. Ne forcez pas l'outil. Utilisez un outil qui convient au travail à effectuer. Si vous utilisez le bon outil et respectez le régime pour lequel il a été conçu, il effectuera un travail de touteonneuve et de façon plus sûre.
3. N'utilisez pas l'outil si sa gachette ne peut pas être activée et désactivée. Un outil dont l'interrupteur ne fonctionne pas est dangereux et doit être réparé.
4. Retirez le bloc-pile de l'outil ou placez l'interrupteur en position de verrouillage ou d'arrêt avant d'effectuer tout réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives réduisent les risques de démarrage accidentel de l'outil.
5. Une fois l'utilisation de l'outil terminée, rangez-le hors de portée des enfants et des personnes qui en ignorent le fonctionnement. Les outils représentent un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.
6. Lorsque vous n'utilisez pas le bloc-pile, rangez à l'écart des objets tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques qui risquent d'établir la connexion entre les bornes. Il y a risque d'étincelles, de brûlures et d'incendie si les bornes de la batterie sont court-circuitées.
7. Assurez-vous que les pièces mobiles ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée et que l'outil n'a subi aucun dommage affectant son bon fonctionnement. Le cas échéant, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont causés par des outils mal entretenus.
8. Utilisez uniquement les accessoires recommandés par le fabricant pour le modèle utilisé. Des accessoires qui conviennent à un outil donné peuvent composer un risque de blessure lorsque utilisés sur un autre outil.

Service

1. La réparation doit être confiée uniquement à un personnel qualifié. Toute réparation ou entretien exécuté par un personnel non qualifié peut constituer un risque de blessure.
2. Seules des pièces de rechange identiques aux pièces originales doivent être utilisées lors de la réparation d'un outil. Suivez les instructions de la section Entretien du présent manuel. L'utilisation de pièces non spécifiées ou l'ignorance

des instructions d'entretien comporte un risque de choc électrique ou de blessure.

Consignes de sécuritéspécifiques

USB081-3

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le tournevis sans fil. Si vous n'utilisez pas cet outil de façon sûre et ajustée, vous courez un risque de blessure grave.

1. Saisissez l'outil par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'outil tranchant peut entrer en contact avec des fils cachés. Le contact avec un cable sous tension mettra également les parties métalliques exposées de l'outil sous tension, avec un risque de choc électrique pour l'utilisateur.
2. Soyez bien conscient du fait que l'outil est toujours en état de fonctionner puisqu'il n'a pas été branché sur une prise de courant.
3. Assurez-vous toujours d'une bonne position d'équilibre. Assurez-vous que personne ne se trouve dessous lorsque vous utilisez l'outil en position élevée.
4. Tenez l'outil fermement.
5. Gardez les mains éloignées des pièces en rotation.

Tournevis sans fil pour endroits dangereux

Listé comme suit par Underwriters Laboratoires Inc (UL) : UL 1604 Classe 1 Division 2, Endroits (classifiés) dangereux, Groupes A à D, tels que définis par le National Electric Code (NEC).

• Classe 1 Division 2: endroits exempts, dans des conditions de fonctionnement normal, de gaz, vapeurs ou liquides inflammables dans une concentration telle qu'ils risquent de s'enflammer.

Groupe A: atmosphère composée d'acétylène ou de gaz ou vapeurs représentant un danger équivalent Groupe B: atmosphère composée d'hydrogène ou de gaz ou vapeurs représentant un danger équivalent Groupe C: atmosphère composée d'éthylène ou de gaz ou vapeurs représentant un danger équivalent Groupe D: atmosphère composée de propane ou de gaz ou vapeurs représentant un danger équivalent

CET APPAREIL EST APPROPRIÉ UNIQUÉMENT POUR L'UTILISATION DANS LES ENDROITS DE CLASSE 1, DIVISION 2, GROUPE A, B, C ET D, OU DANS LES ENDROITS SANS DANGER.

DANGER:

Cet outil ne doit être utilisé qu'en tant que tournevis. Une atmosphère inflammable risque de s'enflammer si l'outil est utilisé de toute autre manière.

Mise en GARDE:

RISQUE D'EXPLOSION -LE REMPLACEMENT DES PIECES PEUT ANNULER L'ADEQUATION A LA CLASSE 1, DIVISION 2.

Le chargeur de batterie DC14SA n'est pas conforme à la classification susmentionnée (UL1604).

Une atmosphère inflammable peut s'enflammer et blesser gravement l'utilisateur si le chargeur de batterie est utilisé dans un endroit dangereux.

N'utilisez pas le chargeur dans les atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les chargeurs produisent des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer.

Avertissement:

LA MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peut entrainer une grave blessure.

Symboles

USD301-1

Les symboles utilisés pour l'outil sont présentés ci-dessous.

V. volts

courant alternatif ou continu

No. vitesse à vide

tours ou alternances par minute

Consignes de sécurité importantes pour la batterie

ENC005-1

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériel conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) N'exposez pas la batterie à l'eau ou à la pluie.

Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des blessures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où
2. Ne jetez pas la batterie même si elle est sérieur
3. Prenez garde d'échapper ou de heurter la batterie.

Conseils pour obtenir la durée de service maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. Une surcharge réduira la durée de service de la batterie.
3. Rechargez la batterie à une température ambiante comprise entre 10°C et 40°C. (50^-104^). Si la batterie est chaude, laissez-la refroidir avant de la recharger.
4. Rechargez la batterie à hydrure métallique de nickel lorsqu'elle reste inutilisée pour plus de six mois.

Attention:

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

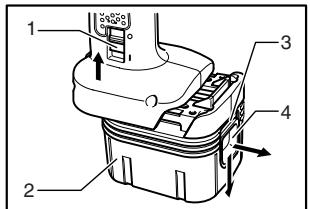

Installation ou retrait de la batterie

004040

1. Interrupteur d'interverrouillage
2. Batterie
3. Partie rouge
4. Bouton

batterie sans soulever l'interrupteur d'interverrouillage.)

Pour insérer la batterie, alignez sa languette sur l'entaille qui se trouve à l'intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la bien à fond, jusqu'à ce qu'elle se verrouille en émettant un léger clic. Si vous pouvez voir la partie rouge de la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée. Insérez-la à fond, jusqu'à ce que la partie rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l'outil, en vous blessant ou en blessant une personne se trouvant près de vous. - Une fois la batterie insérée, abaissez l'interrupteur d'interverrouillage. Lorsque l'interrupteur d'interverrouillage est soulevé, l'outil ne démarre pas même si vous tirez sur la gachette. (Note: Il est possible d'insérer la batterie même lorsque l'interrupteur d'interverrouillage est abaissé. Ce dernier se soulève automatiquement après l'insertion de la batterie.) - N'appliquez pas une force excessive lors de l'insertion de la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement.

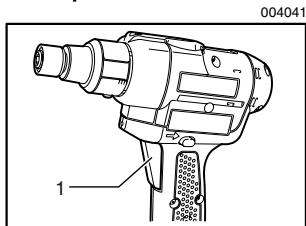

Interrupteur 1. Gachette

Attention:

• Avant d'insérer la batterie dans l'outil, vérifie toujours que la gachette fonctionne bien et revient en position d'arrêt lorsque relâchée.

Pour faire démarrer l'outil, appuyez simplement sur la gachette. Pour l'arrêter, relâchez la gachette.

Mise hors tension automatique

L'outil s'arrête de lui-même si vous maintenez la pression sur la gachette pendant trois minutes sans visser ni boulonner. Pour redémarrer l'outil, il faut alors relâcher la gachette et appuyer dessus de nouveau.

• Mettez toujours l'outil hors tension avant d'insérer ou de retirer la batterie.
• Pour retirer la batterie, soulevez l'interrupteur d'interverreouillage et retirez la batterie de l'outil tout en faisant glisser le bouton a situé à l'avant de la batterie. (Note : Il n'est pas possible de retarder la

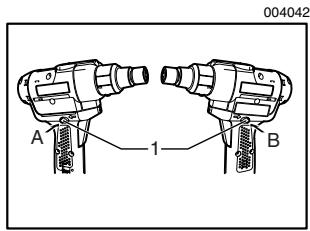

Inverseur 1. Levier d'inverseur

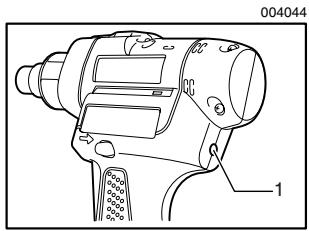

Témoin DEL 1. Témoin DEL

Attention:

• Vérifiez toujours le sens de rotation avant de mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est complètement arrêté. Si vous changez le sens de rotation avant l'arrêt de l'outil, vous risquez de l'endommager. Lorsque vous n'utilisez pas l'outil, placez toujours le levier inverseur en position neutre.

L'outil possède un inverseur qui permet de changer le sens de rotation. Enforcez le levier inverseur du côté A pour une rotation dans le sens des aiguilles d'une montre, ou du côté B pour une rotation dans le sens inverse des aiguilles d'une montre.

La pression sur la gâchette n'est pas possible lorsque le levier inverseur se trouve en position neutre.

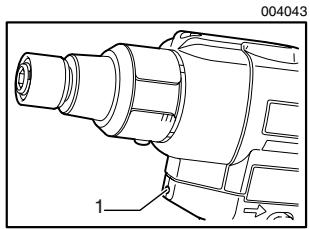

Allumage de la lampe avant

Pour les modèles BFH040F/BFH090F/BFH120F uniquement 1. Lampe avant

Attention:

• Évitez de regarder directement le faisceau lumineux ou sa source.

Appuyez sur la gachette pour allumer la lampe. La lampe demeure allumée tant que la pression sur la gachette est maintenue. Lorsque vous relâchez la gachette, la lumière s'éteint au bout de 10 secondes.

Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de ne pas rayer la lentille de la lampe, pour éviter une diminution de l'éclairage.

Le témoin DEL de l'util indique les fonctions suivantes.

Avertisseur sonore

Pour les modèles BFH040F/BFH090F/BFH120F uniquement

De plus, l'avertisseur sonore de l'outil indique les fonctions suivantes.

Témoin DEL/avertisseur sonore Le témoin DEL/avertisseur sonore de l'outil indique les fonctions suivantes.

Fonction	État	État du témoin DEL/avertisseur sonore		Mesure à prendre
		Témoin DEL	Avertisseur sonore*
Serrage à arrêt automatique	Cette fonction s'active lorsque l'oult a atteint le couple de serrage préréglé et que le serrage s'est effectué normalement. Cela permet d'éviter un serrage excessif.	S'allume en vertpendant environ une (1) seconde.	—	—
Démarrage retardé	Pendant environ une (1) seconde après l'arrêt automatique du serrage, l'outil ne démarre pas même si l'on appuie sur la gâchette.
Avertissement: serrage insuffisant	Le serrage est insuffisant, la gâchette ayant été libérée avant que ne soit atteint le couple de serrage préréglé.	S'allume en rouge.	Long signal sonore	Resserrez la vis.
Avertissement: niveau de charge de la batterie	Indique qu'il est temps de replacer la batterie lorsqu'elle faiblit.	Clignote lentement en rouge.	Série de longs signaux sonores	Remplacez la batterie par une autre complètement chargée.
Vérification de la charge restante de la batterie, arrêt automatique.	Cette fonction s'active également lorsque la batterie est presque complètement épuisée. L'outil s'arrête alors immédiatement.	S'allume en rouge.	Long signal sonore	Remplacez la batterie par une autre complètement chargée.
Erreur d'opération sur retrait de la batterie	Cette fonction s'active pour indiquer que vous tentez de retirer la batterie d'une façon incorrecte.	Clignote lentement en vert.	Série de longs signaux sonores	Remettez la gâchette en position initiale, soulevez l'interrupteur d'interruvraille, puis retirez la batterie.
Vérifiez le bon fonctionnement du témoin DEL, de la lampe avant et de l'avertisseur sonore lorsqu'une batterie est insérée dans l'outil et que l'interrupteur d'interverrouillage est abaisse.	Cette fonction sert à vérifier le bon fonctionnement du témoin DEL, de la lampe avant et de l'avertisseur sonore lorsqu'une batterie est insérée dans l'outil et que l'interrupteur d'interverrouillage est abaisse.	S'allume d'abord en vert, puis en rouge (àprès quoi la lampe avant s'allume*).	Série de très courts signaux sonores	—
Anti-reinitialisation du contrôleur	Cette fonction s'active lorsqu'une baisse anormale de tension survient sur la batterie pour une raisonquelconque, et l'outil s'arrête.	Clignote alternatively en rouge et en vert.	Série de courts signaux sonores	Remplacez la batterie par une autre complètement chargée.
Surchauffe	Cette fonction s'active si la température du contrôleur ou du moteur augmente jusqu'à un niveau élevé, et l'outil s'arrête.	Clignoterapidement en rouge.	Série de courts signaux sonores	Retirez immeditatement la batterie et laissez l'outil refroidir.
Mauvais fonctionnement du moteur	Indique une anomalie de fonctionnement du moteur. L'outil ne fonctionne pas.	Clignote alternatively en rouge et en vert.	Série de courts signaux sonores	Informez-vous auprès d'un centre de service après-venture Makita.
Mauvais fonctionnement de l'interrupteur d'interverrouillage	Indique une anomalie sur l'interrupteur d'interverrouillage lorsque la cartouché de batterie est insérée. L'outil ne fonctionne pas.	Clignote alternatively en rouge et en vert.	Série de courts signaux sonores	Informez-vous auprès d'un centre de service après-venture Makita.

• Pour les modèles BFH040F/BFH090F/BFH120F uniquement

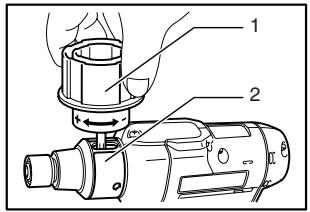

Réglage du couple de serrage

004045

1. Anneau de réglage
2. Anneau

Pour serrer des vis à machine, des vis à bois, des boulons hexagonaux, etc., avec un couple de serrage donné, procédez au réglage du couple de serrage de la façon suivante.

1. Retirez d'abord la batterie de l'outil.
2. Desserrez puis retirez la vis qui retient l'anneau.
3. Tournez manuellement l'anneau à l'avant de l'outil de sorte que l'orifice soit visible sous l'anneau.
4. Mettez la batterie en place et appuyez sur la gachette. Relâchez-la de sorte que l'anneau de réglage tourne et devienne visible dans l'orifice. Retirez ensuite la batterie.

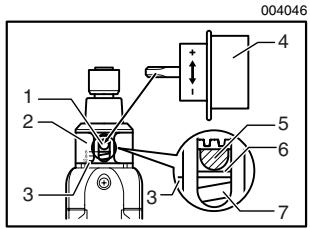

5. Utilisez la poignée de réglage en option pour régler le couple de serrage. Insérez la broche de la poignée de réglage dans l'orifice à l'avant de l'outil. Tournez ensuite la poignée de réglage dans le sens des aiguilles d'une montre pour augmenter le couple de serrage, et dans le sens inverse pour le réduire.

1. Anneau de réglage
2. Anneau
3. Échelle
4. Poignée de réglage
5. Orifice pour la poignée de réglage
6. Ligne jaune
7. Ressort de compression
8. Alignez la ligne jaune sur le numéro désiré de l'échelle du couple de serrage.
9. Insérez la batterie et assurez-vous que le couple de serrage est bien réglé, au moyen d'un testeur de couple de serrage.
10. Tournez l'anneau de sorte que l'orifice qui sert au réglage de la poignée soit recouvert, puis tenez l'anneau dans cette position tout en serrant la vis.

• Les nombres inscrits sur l'échelle du couple de serrage permettant d'effectuer un réglage approximatif sur le couple de serrage désiré.

Attention:

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer tout travail dessus.

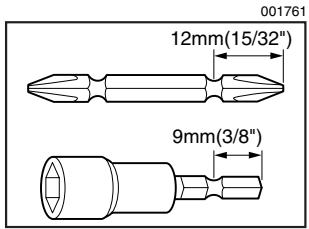

Installation ou retrait de l'embout ou l'embout à douille

Utilisez exclusivement l'embout ou l'embout à douille du modèle indiqué sur la figure.

Pour installer l'embout, tirer le manchon dans le sens de la flèche et introduire l'embout dans le manchon jusqu'au fond. Lâchez alors le manchon pour immobiliser l'embout.

1. Embout
2. Manchon

Pour enlever l'embout, tirez le manchon dans la direction de la flèche et tirez fermement l'embout.

• Si l'embout n'est pas inséré assez profondément dans le manchon, celui-ci ne revient pas à sa position d'origine et l'embout ne se trouve pas bien assuré. En ce cas, insérez à nouveau l'embout comme il est dit ci-dessus.

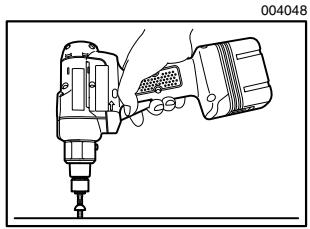

Utilisation

Vissage

Placez la pointe de l'embout dans la tête de vis et appliquez une pression sur l'outil. Mettez ensuite l'outil sous tension. Lorsque l'embrayage s'active, le moteur s'arrête automatiquement. Relâchez ensuite la gâchette.

Assurez-vous que l'embout est inséré bien droit dans la tête de vis, sinon la vis et/ou l'embout risque d'être endommagé.

Attention:

Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d'entretien et autres règles doivent être effectués dans un centre de service Makita agréé ou un centre de service de Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Adaptateur de régénération automatique
• Poignée de réglage
• Les divers types de batteries et chargeurs Makita authentiques

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez retourner l'util COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'util gratuitement (ou le remplacera, à sa dés RICTION) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers; des réparations s'imposent suite à une usure normale; - l'outil a été malmené, mal utilisé ou mal entretenu; - l'outil a subi des modifications.

MAKITA DECLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITE QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADEQUATION À UN USAGE PARTICULARIER” APRES LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un état à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.
