Tipo de producto	Destornillador-atornillador inalámbrico para lugares peligrosos
Marca	Makita
Modelo	BFH090
Dimensiones (con batería BH1220)	190 mm x 266 mm x 71 mm
Peso neto (con batería BH1220)	1,5 kg
Tensión nominal	12 V CC
Par de apriete	3,4 - 9 N·m
Velocidad en vacío	400 min⁻¹
Clasificación de lugares peligrosos	Clase 1 División 2, Grupos A a D (UL 1604)
Modelos compatibles con el par de apriete	BFH040, BFH090, BFH120F (variantes con/sin F)
Alimentación	Batería recargable Makita 12 V (tipo BH1220 recomendado)
Funciones principales	Atornillado con parada automática al par preajustado, inversor de sentido de giro, indicador LED y avisador acústico integrados, luz delantera (modelos F)
Ajuste del par	Manual mediante anillo de ajuste y mango de ajuste opcional (alineación de la línea amarilla en la escala)
Seguridad	Interruptor de enclavamiento que evita cualquier arranque involuntario, parada automática si se mantiene el gatillo 3 min, protección contra sobrecargas y sobrecalentamientos
Mantenimiento y limpieza	Limpiar con un paño seco; siempre retirar la batería antes del mantenimiento
Piezas de repuesto y reparabilidad	Utilizar exclusivamente piezas de repuesto Makita originales; reparación por centro autorizado Makita
Garantía	1 año contra defectos de fabricación y de material (excepto desgaste normal, mal uso)

Preguntas frecuentes - BFH090 MAKITA

¿Cómo ajustar el par de apriete?

Retire la batería, afloja el tornillo del anillo, gira el anillo para liberar el orificio de ajuste. Inserta la batería y presiona el gatillo para hacer girar el anillo. Retira la batería, utiliza el mango de ajuste opcional para alinear la línea amarilla con el número deseado de la escala. Vuelve a atornillar el anillo.

¿Qué batería usar con el BFH090?

Utilice exclusivamente un paquete de baterías Makita 12 V recomendado, por ejemplo el BH1220. El uso de otra batería puede presentar riesgo de incendio o lesiones.

¿Cómo insertar y retirar la batería?

Para insertar: levante el interruptor de enclavamiento, alinee la lengüeta de la batería con la muesca de la carcasa y deslícelo hasta que haga clic. Verifique que la parte roja ya no sea visible. Para retirar: levante el interruptor de enclavamiento, deslice el botón frontal de la batería y extráigala.

¿Qué significan los indicadores LED y las señales acústicas?

El indicador LED verde fijo indica un apriete correcto. Rojo fijo con señal acústica larga significa apriete insuficiente: apriete el tornillo. Parpadeo lento rojo con señales largas: batería baja. Parpadeo rápido rojo con señales cortas: sobrecalentamiento. Alternancia rojo/verde: anomalía del motor o del interruptor. Consulte la tabla completa en el manual.

¿Puedo usar esta herramienta en una atmósfera explosiva?

Sí, la herramienta está certificada UL 1604 Clase 1 División 2 para zonas peligrosas. Asegúrese de reemplazar solo piezas idénticas y no usar el cargador en una atmósfera explosiva.

¿Cómo cambiar el sentido de giro?

Accione la palanca inversora después de la parada completa de la herramienta. Empújela hacia A para giro horario, hacia B para antihorario. Colóquela en posición neutra cuando la herramienta no se use.

¿Cómo limpiar y mantener la herramienta?

Use un paño seco para limpiar la suciedad de la lente de la lámpara. No raspe la lente. Para cualquier mantenimiento, retire primero la batería. Confíe las reparaciones a un centro autorizado Makita.

¿Qué accesorios se recomiendan?

Utilice exclusivamente los accesorios Makita diseñados específicamente para este modelo, como el adaptador de regeneración automática o el mango de ajuste opcional. El uso de otros accesorios puede ser peligroso.

¿Qué hacer si la herramienta no arranca?

Verifique que la batería esté correctamente insertada y cargada. Asegúrese de que el interruptor de enclavamiento esté bajado. Si el indicador LED parpadea en rojo/verde, puede tratarse de una anomalía del motor o del interruptor: contacte a un centro de servicio Makita.

¿Cuál es la garantía de esta herramienta?

Makita garantiza la herramienta durante un año a partir de la compra inicial contra cualquier defecto de fabricación o de material, excepto desgaste normal, mal uso o reparación por un tercero. En caso de problema, devuelva la herramienta completa a un centro autorizado Makita.

MANUAL DE USUARIO BFH090 MAKITA

MANUAL DE INSTRUCCIONES

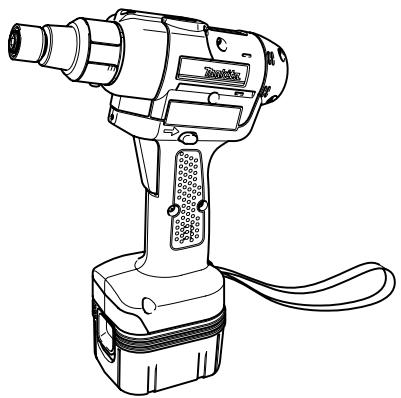

Destornillador inalámbrico para lugares peligrosos

BFH040

BFH040F

BFH090

BFH090F

BFH120F

004039

ADVERTENCIA:

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ESPECIFICACIONES EN INGLÉS

ESPECIFICACIONES EN ESPAÑOL

Modelo	BFH040/BFH040F	BFH090/BFH090F	BFH120F
Torque	0,8-4,5 N·m (7-40 in·.lbs)	3,4-9 N·m (30-80 in·.lbs)	5-12 N·m (44-106 in·.lbs)
Revoluciones por minuto (r.p.m.)	400/min
Dimensiones	190 mm x 266 mm x 71 mm (7-15/32" x 10-15/32" x 2-13/16") (con baterías BH1220)
Peso neto	1,5 kg (3,3 lbs) (con baterías BH1220)
Tensión nominal	12 V c.d.
Calificación para lugares peli-grosos	Calificado como Clase I División 2 para una temperatura ambiente maxima 50°C

• Debido a un programa continuo de investigación y desarrollo, las especificaciones están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de un país a otro.

REGLAS DE SEGURIDAD GENERALES

USA015-1

(PARA TODAS LAS HERRAMIENTAS QUE FUNCIONAN A BATERÍA)

AVISO:

Lea y comprenda todas las instrucciones. El incumplimiento de las instrucciones detalladas a continuación puede provocar un choque eléctrico, un incendio o causarle graves heridas.

GUARDE ESTAS INSTRUCCIONES

Área de trabajo

1. Mantenga las áreas de trabajo limpias y bien iluminadas. Los bancos de trabajo amontonados y las áreas oscuras pueden provocar accidentes.
2. Mantenga alejados de las herramientas a transeúntes, niños o visitantes. Las distracciones pueden hacer que pierda el control.

Seguridad eléctrica

1. Una herramienta que funciona a batería y que posee baterías integrales o un paquete de baterías solo puede ser recargada con el cargador específico que corresponda a dicha batería. Un cargador adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.
2. Utilice la herramienta a batería con el tipo de batería que haya sido específicamente designado. Utilizar cualquier otra batería puede significar un riesgo de incendio.

Seguridad personal

1. Manténgase alerta, mire lo que está haciendo y use el sentido común cuando utilice una herramienta. No utilice la herramienta si está cansado, o si se encuentra bajo los efectos de drogas, alcohol o medicamentos. Un momento de distracción durante el manejo de las herramientas puede ocasionarle graves heridas.
2. Use la vestimenta adecuada. No use ropa floja ni alhajas. Use el cabello recogido. Mantenga el cabello, la ropa y los guantes alejados de las partes móviles. La ropa, las alhajas o el cabello largo pueden quedar atrapados en dichas partes móviles.
3. Evite encender la herramienta en forma accidental. Dejar el dedo sobre el interruptor de la herramienta puede provocar accidentes.
4. Quite las llaves o tuercas de ajuste antes de encender la herramienta. Dejar una tuerca o llave inserta en una pieza giratoria de la herramienta puede ocasionarle heridas.
5. No haga demasiadas cosas al mismo tiempo. Mantenga la postura y el equilibrio en todo momento. Mantener la postura y el equilibrio adecuados le permitirán tener un mejor control de la herramienta en situaciones inesperadas.
6. Utilice equipo de seguridad. Siempre utilice protección ocular. Se deben usar máscaras contra el polvo, calzado antideslizante, casco o protección auditiva en las circunstancias apropiadas.

Uso y cuidado de la herramienta

1. Utilice tornillos de ajuste u otra forma práctica de asegurar y sostener la pieza sobre una plataforma estable. Sostener la pieza con la mano o contra su cuerpo es un método inestable y puede hacer que pierda el control.
2. No fuerce la herramienta. Utilice la herramienta correcta para la aplicación que corresponda. Obtendrá un desempeño mejor y más seguro si se la utiliza a la velocidad para la cual está diseñada.
3. No utilice la herramienta si esta no se enciende o apaga accionando el interruptor. Una herramienta que no se puede controlar mediante el interruptor es peligrosa y debe ser reparada.
4. Desconecte las baterías de la herramienta, o trabe o apague el interruptor antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de encender la herramienta en forma accidental.
5. Guarde las herramientas que no se utilicen lejos del alcance de los niños o de personas que no estén capacitadas para manejarlas. Las herramientas son peligrosas si están en manos de algunos inexpertos.
6. Cuando las baterías no estén en uso, manténgalas alejadas de otros objetos metálicos como: clips, monedas, llaves, clavos, tornillos, u otros objetos metálicos pequeños que puedan hacer conexión entre un terminal y otro. Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o un incendio.
7. Verifique la correcta alineación y fijación de las piezas móviles, la rotura de piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Si hubiera daños, haga reparar la herramienta antes de utilizarla. Muchos accidentes son causados por herramientas cuyo mantenimiento es deficiente.
8. Sólo utilice accesorios recomendados por el fabricante para el modelo que usted posee. Los accesorios que son adecuados para una herramienta pueden significar el riesgo de sufrir heridas si se utilizan con otra herramienta.

Reparación

1. La reparación de la herramienta debe ser realizada sólo por personal de reparaciones calificado. La reparación o el mantenimiento realizados por personal no calificado puede significar el riesgo de sufrir heridas.
2. Cuando realice reparaciones a una herramienta, reemplace las piezas sólo por otras idénticas. Siga las instrucciones proporcionadas en la sección Mantenimiento de este manual. El uso de piezas no autorizadas o el incumplimiento de las

instrucciones de Mantenimiento puede significar el riesgo de sufrir heridas o un choque eléctrico.

REGLAS DE SEGURIDAD ESPECÍFICAS

USB081-3

No permita que la comodidad o familiaridad con el producto (a causa de su uso frecuente) substituya el cumplimiento estricto de las reglas de seguridad del destornillador inalámbrico. Si utiliza esta herramienta de modo inseguro o incorrecto, puede sufrir heridas graves.

1. Cuando realice operaciones en las que la herramienta cortante pueda estar en contacto con cables ocultos, sujete la herramienta mediante las superficies de sujeción aisladas. Al hacer contacto con un cable "vivo", las piezas metálicas expuestas también quedan sometidas a esta tensión y el operador recibe un choque eléctrico.
2. Tenga en cuenta que esta herramienta siempre se encontrará en condiciones operativas, dado que no es necesario conectarla a una fuente de electricidad.
3. Siempre asegúrese de mantener una postura firme. Si está utilizando la herramienta a cierta altura del suelo, asegúrese de que no hay nadie circulando debajo de dicha área.
4. Sostenga la herramienta con firmeza.
5. Mantenga las manos alejadas de las piezas giratorias.

Destornillador inalámbrico para lugares peligrosos

MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA MANEJAR ESTA HERRAMIENTA EN LUGARES PELIGROSOS

Underwriters Laboratories Inc (UL) realizó la lista siguiente: UL 1604 Clase I División 2 Grupo A~D Lugares (clasificados) como peligrosos definidos por el National Electric Code - NEC (Código Nacional de Electricidad).

• Clase I División 2: donde no sea probable la presencia de concentraciones ignífugas de gases, vapores o líquidos inflamables bajo condiciones operativas normales.
• Grupo A: atmósfera compuesta por sustancias como "acetileno", gases o vapor que signifiquen un peligro equivalente
• Grupo B: atmósfera compuesta por sustancias como "hidrógeno", gases o vapor que signifiquen un peligro equivalente
• Grupo C: atmósfera compuesta por sustancias como "etileno", gases o vapor que signifiquen un peligro equivalente
• Grupo D: atmósfera compuesta por sustancias como "propano", gases o vapor que signifiquen un peligro equivalente

ESTE EQUIPO ES APTO PARA SER UTILIZADO SOLO PARA LA CLASE I, DIVISION 2, GRUPOS A, B, C y D en lugares no peligrosos.

PELIGRO!

Esta herramienta solo puede ser utilizada como destornillador. El uso de esta herramienta para cualquier otro fin pueda ocasionar la ignición de una atmósfera inflamable.

AVISO:

PELIGRO DE EXPLOSIÓN - LA SUSTITUCIÓN DE COMPONENTES PUEDE REDUCIR LA COMPATIBILIDAD PARA LA CLASE I, DIVISION 2.

El cargador para batería DC14SA no está de acuerdo con los requisitos de listas existentes (UL 1604).

El uso del cargador de batería en un lugar peligroso pueda producir la ignición de una atmósfera inflamable y ocasionar graves heridas al usuario.

No haga funcionar el cargador en atmósferas que puedan generar explosiones, tales como las que contienen polvo, gases o líquidos inflamables. Los cargadores producen chispas que puedan ocasionar la ignición de polvo o vapores.

GUARDE ESTAS INSTRUCCIONES

AVISO:

EL USO INCORRECTO o el

incumplimiento de las reglas de

seguridad indicadas en este manual de instrucciones puede ocasionar graves heridas a su persona.

SÍMBOLOS

USD301-1

A continuación se muestran los símbolos utilizados para la herramienta.

V.....voltios

corriente directa

No....velocidad en vacío

.../min .... revoluciones o alternaciones por minuto

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA BATERÍAS

1. Antes de usar la batería, lea todas las instrucciones y advertencias sobre (1) el cargador de la batería, (2) la batería y (3) el producto que utiliza la batería.
2. No desarme la batería.
3. Si el tiempo de operación se ha acortado en exceso, cese de operar de inmediato. Podría correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión.
5. No cause un cortocircuito en la batería:

(1) No toque las terminales con ningún material conductor. (2) Evite almacenar la batería en un contenedor junto con objetos metálicos tales como monedas, clavos, etc. (3) No exponga la batería al agua o a la lluvia.

Si la batería entra en cortocircuito, puede causar sobrecalentamiento, un flujo de corriente mayor, quemaduras posibles e incluso una falla.

1. No guarde la herramienta y la batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C (122°F).
2. No incinere la batería, incluso si estuviera muy dañada o completamente gastada. La batería puede explotar en un incendio.
3. Tenga cuidado de no golpear la batería o que se le caiga.

GUARDE ESTAS INSTRUCCIONES

Sugerencias para mantener la vida útil al máximo

1. Cargue la batería antes de que esté descargada completamente. Siempre deje de operar la herramienta y cargue la batería cuando note que hay menos potencia en la herramienta.
2. Nunca recargue una batería completamente cargada. La sobrecarga reduce la vida útil de la batería.
3. Cargue la batería a una temperatura ambiente de 10°C - 40°C (50°F - 104°F). Deje enfriar la batería caliente antes de cargarla.
4. Cargue la batería de níquel-metal-hidruro cuando no la utilice durante más de seis meses.

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.

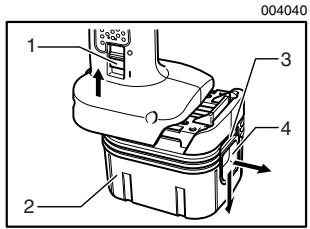

Instalación o desmontaje del cartucho de batería

1. Interruptor de enclavamiento
2. Batería
3. Parte roja
4. Botón
5. Apague siempre la herramienta antes de insertar o desmontar el cartucho de batería
6. Para quitar la batería, levante el interruptor de enclavamiento y extráigalo de la herramienta deslizando el botón que se encuentra en la parte frontal de la batería. (Nota: La batería no se puede quitar sin antes levantar el interruptor de enclavamiento.)
7. Para colocar la batería, alinee la lengüeta de la batería con la canaleta de la carcasa y colóquela en su lugar. Asegúrese siempre de que está insertando la batería hasta el final, en donde hace tope y emite un pequeño chasquido. Si usted puede ver la parte roja en la parte de arriba del botón, significa que no está completamente

trabajo. Empújela suavemente hacia adentro hasta que no pueda ver la parte roja. Si esto no sucede, puede que accidentalmente se caiga de la herramienta ocasionando daños personales a usted o a terceros.

• Baje el interruptor de enclavamiento cuando se inserta la batería. Aunque se oprima el gatillo interruptor con el interruptor de enclavamiento levantado, la herramienta no se activará. (Nota: La batería se puede insertar cuando se haya bajado el interruptor de enclavamiento. Una vez insertada la batería, el interruptor de enclavamiento se levantará en forma automática.)
• No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

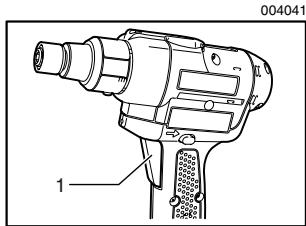

Accionamiento del interruptor

1. Gatillo interruptor

PRECAUCIÓN:

• Antes de insertar el cartucho de batería en la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición "OFF" cuando lo suelta.

Para comenzar a usar la herramienta, simplemente presione el gatillo interruptor. Suéltelo para detenerla.

Apagado automático

Si presiona el gatillo interruptor y lo mantiene así durante tres minutos sin quitar tornillos ni pernos de ajuste, la herramienta se detiene en forma automática. Para volver a activar la herramienta, suelte el gatillo interruptor y presiónelo nuevamente.

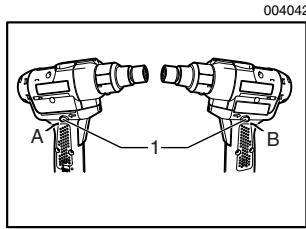

Accionamiento del interruptor de inversión

1. Interruptor de inversión

PRECAUCIÓN:

• Confirme ahora la dirección de giro antes de la operación.
• Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.
• Cuando no esté utilizando la herramienta, ponga siempre la palanca del interruptor de inversión en la posición neutral.

Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Presione hacia abajo la palanca del interruptor de inversión del lado A para giro hacia la derecha o del lado B para giro hacia la izquierda.

Cuando la palanca del interruptor de inversión está en la posición neutral, no se podrá accionar el gatillo interruptor.

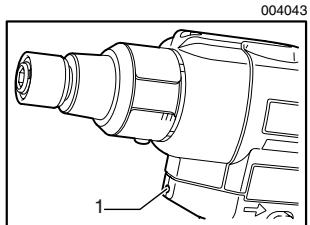

Iluminación de la lámpara delantera

Sólo para los modelos BFH040F / BFH090F / BFH120F

1. Linterna frontal

PRECAUCIÓN:

• No mire a la luz ni vea la fuente de luz directamente.

Apriete el gatillo para encender la linterna. La linterna se mantiene encendida mientras se esté presionando el gatillo. La linterna se apagará automáticamente 10 segundos después de soltar el gatillo.

NOTA:

• Utilice un paño seco para quitar la suciedad de la lente de la linterna. Tenga cuidado de no rayar la lente de la linterna, porque PODRÍA disminuir la iluminación.

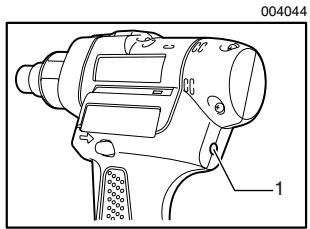

Indicador lumínico LED

1. Indicador lumínico

El indicador lumínico de la herramienta muestra las siguientes señales.

Indicador sonoro

Sólo para los modelos BFH040F / BFH090F / BFH120F

Además, el indicador sonoro de la herramienta muestra las siguientes señales.

Indicador luminoso/Indicador sonoro El indicador luminoso / indicador sonoro de la herramienta muestra las siguientes unidades.

Función	Estado	Estado del indicator lumínico y del indicator sonoro		Acción a.tomar
		Indicador luminico	Indicador sonoro *
Ajuste de detencion automática	Esta funciona cuando la herramipta lega al torque establecido y completa el ajuste normal. Este evita que se ajuste demasiado el tornillo.	Se enciende la luz verde por un lapsoapproximado de unSEGundo.	—	—
Reiniciodemorado	Por spacing de un seguidoapproximadamente bajo de la detencion automática de la herramipta, está no se inicia excepta que estáalready el gatillo.
Alerta de ajustedefectuoso	Se realiza un ajuste defectuoso cuando se suyla el gatillo antes deLTEgalar al torque preestablecido.	Se enciende la luz roja.	Un sonido largo	Volver a ajustarel tornillo
Alerta de bateria descargada	Indica en qué momento es adecuadoreemplazar la batería cuando la carga disminuya.	Destello lento de la luz roja.	Una series desonidos largos	Reemplazar la batería por othercon cargo
Verificación delcapacidad decarga restante en la batería,detencionautomática	Esta funciona indicaca que la carga de la batería está prácticasamente agotada. Laherramienta se detiene	Se enciende la luz roja.	Un sonido largo	Reemplazar la batería por othercon cargo
Error deoperación alquitar la bateria	Esta funciona indicaca que se estáintentando quitar la batería en forma incorrecta.	Destello lento de la luz verde.	Una series desonidos largos	Reemplazar elgatillointerruptor,levantar elinterruptor deenclavamento yluego quitar la batería.
Verificación delfuncionamento delindicadoresluminico ysonoro yde lainterna frontal.	Esta funciona verificaca que los indicadoreslumínico y sonoro y la interna frontalfuncenoncorrectamente al insertar la batería en la herramipta y al bajoile interruptor de enclavimiento.	Se enciende primero la luzverde,进球o la Luz roja. (Luego se enciende lainterna frontal.* )	Una series desonidos muycortos	—
Controlador antiapagado	Esta funciona se activa cuando por qualquiermotivo se produca un descenso anomeraldel voltaje de la batería, la herramienta seapague.	Destellan la luzroja y verde en forma alternada.	Una series desonidos cortos	Reemplazar la batería por othercon cargo
Sobrecalenta-miento	Esta funciona se activa cuando letra temperature del controlador o motor subede masado; la herramienta se apaga.	Rápidosdestellos de la Luz roja.	Una series desonidos cortos	Quitar la bateria imeditamenteydefer enrrijar laherramienta.
Funcionamentedeficiente delmotor	Estó indica que la condidón del motor esanormal. La herramienta no funciona.	Destellan la luzroja y verde en forma alternada.	Una series desonidos cortos	Consulte en loscentros deservicio Makita.
Funcionamentedeficiente delinterruptor delenclavimiento	Indica una anomalidad en el interruptor delencavimiento al insertar la batería. Laherramienta no funciona.	Destellan la luzroja y verde en forma alternada.	Una series desonidos cortos	Consulte en loscentros deservicio Makita.

• Sólo para los modelos BFH040F / BFH090F / BFH120F

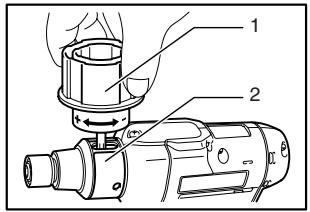

Ajuste de la torsión de apriete

004045

1. Anillo de ajuste
2. Anillo

1. Primero quite la batería de la herramienta.
2. Afloje y quite el tornillo que asegura el anillo.
3. Gire el anillo delante de la herramienta a mano para que se abra el agujero debajo de este.
4. Coloque la batería en su lugar y apriete el gatillo. Suéltelo para que el anillo de ajuste rote y se vea desde el agujero. Luego quite la batería.
5. Utilice una llave de ajuste opcional para ajustar el selector de torque. Inserte la punta de la llave de ajuste en el agujero del frente de la herramienta. Y luego gire la llave en sentido horario para seleccionar un torque mayor, en sentido contrario para disminuir el torque.

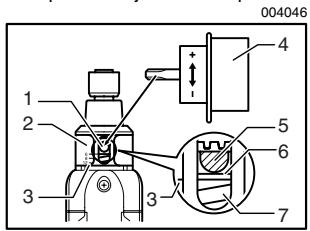

1. Anillo de ajuste
2. Anillo
3. Escala
4. Llave de ajuste
5. Agujero para llave de ajuste
6. Línea amarilla
7. Resorte de compresión
8. Alinee la línea amarilla con el número deseado en la escala de ajuste de torque.
9. Inserte la batería y asegúrese de que se ha seleccionado el torque indicado mediante un medidor de torque.
10. Gire el anillo de manera que el agujero para la llave de ajuste quede tapado, sosténgalo y luego asegúrelo con el tornillo.

NOTA:

• Los números que se encontrarán en la escala de ajuste de torque son una guía que le servirá para seleccionar el torque deseado.

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta.

Instalar o quitar las brocas para tornillo o las brocas tubo

Utilice solamente las brocas que se muestran en la figura. No utilice ninguna otra broca más que la indicada.

Para instalar la broca, tire del mandril en la dirección que indica la flecha e inserte la broca bajo del mandril hasta que haga tope. Luego suelte el mandril para asegurar la broca.

1. Broca
2. Camisa

Para quitar la broca, tire del mandril en la dirección que indica la flecha y tire de la broca con firmeza.

NOTA:

• Si la broca no ha sido insertada en el mandril hasta el final, el mandril no volverá a su posición original y no quedaría asegurada la broca. En este caso, pruebe volver a insertar la broca de acuerdo con las indicaciones dadas.

OPERACIÓN

Operación de atornillado

004048

Coloque la broca en la cabeza del tornillo y presione con la herramienta. Luego encienda la herramienta. Cuando se suelte el embrague, el motor se detendrá automáticamente. Suelte el gatillo.

NOTA:

• Asegúrese de que la punta de atornillar está insertada en línea recta en la cabeza del tornillo, o de lo contrario podrá dañar el tornillo y/o la punta de atornillar.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.

A fin de conservar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones y toda área de mantenimiento o ajuste deben ser realizados por los Centros de servicio autorizados Makita, siempre utilizando piezas Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para usar con su herramienta Makita asignada en este manual. El empleo de cualquier otro accesorio o acoplamiento conlleva un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicios Makita local.

• Adaptador de renovación automática de energía
• Llave de ajuste
• Diferentes tipos de baterías y cargadores genuinos de Makita

EN0006-1

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de partir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a su opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

se hayan hecho o intentado hacer reparaciones por otros: - se requieran reparaciones debido al desgaste normal: - la herramienta haya sido abusada, mal usada o mantenida indebidamente: se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIABILIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted puede tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros reproductivos. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Makita Corporation
