Type de produit	Hotte décorative murale
Modèle	The Odette Plus
Marque	Faber
Dimensions (L x P x H)	90 cm x 50 cm x 60-100 cm (variable selon installation)
Poids	Environ 18 kg
Alimentation électrique	220-240 V ~ 50-60 Hz
Puissance moteur	200 W
Débit d'air max	650 m³/h
Niveau sonore max	65 dB(A)
Nombre de vitesses	3 vitesses + intensif
Type d'éclairage	LED, 2 x 3 W
Type de filtre	Filtre à graisse en aluminium (lavable) + filtre à charbon (optionnel)
Mode d'évacuation	Evacuation extérieure (conduit) ou recyclage (avec filtre charbon)
Diamètre de conduit	150 mm
Commandes	Pavé tactile avec affichage numérique
Fonctions spéciales	Minuterie, arrêt automatique, détection de saturation des filtres
Entretien	Nettoyer le filtre à graisse tous les mois ; remplacer le filtre à charbon tous les 6 mois
Sécurité	Arrêt automatique en cas de surchauffe, protection enfant
Pièces détachées	Disponibles chez les revendeurs agréés Faber
Réparabilité	Indice de réparabilité : 8,3/10

FOIRE AUX QUESTIONS - The Odette Plus FABER

Comment installer la hotte The Odette Plus ?

L'installation doit être réalisée par un professionnel qualifié. Veillez à respecter les distances de sécurité : au moins 65 cm au-dessus d'une cuisson électrique et 75 cm pour une cuisson gaz. Utilisez les chevilles et vis fournies. Pour une évacuation extérieure, raccordez le conduit de diamètre 150 mm.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être lavés au lave-vaisselle (cycle basse température) ou à la main avec de l'eau chaude et du détergent. Laissez-les sécher complètement avant de les remettre. Nettoyez-les tous les mois pour maintenir l'efficacité de la hotte.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois, ou plus souvent si la hotte est beaucoup utilisée. Il n'est pas lavable. Un indicateur de saturation des filtres peut vous alerter.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie (symbole horloge) pour activer le mode arrêt différé. Vous pouvez régler une durée de 1 à 15 minutes. La hotte s'éteindra automatiquement après ce délai.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore varie selon la vitesse : environ 45 dB en vitesse 1, jusqu'à 65 dB en vitesse intensive. Si le bruit est anormal, vérifiez que les filtres sont propres et bien fixés, et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, installez un filtre à charbon en option. La hotte purifiera l'air et le renverra dans la cuisine. Assurez-vous que le conduit de recyclage est bien orienté vers le haut ou le côté.

Comment réinitialiser l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, maintenez enfoncée la touche de réinitialisation (souvent l'icône filtre) pendant 3 secondes. Le voyant s'éteint.

Quelle est la puissance d'éclairage ?

La hotte est équipée de 2 LED de 3 W chacune, offrant un éclairage chaud et homogène de la zone de cuisson. Les LED sont longue durée et ne nécessitent pas de remplacement.

Où trouver les pièces détachées ?

Les pièces détachées (filtres, ampoules, commande, etc.) sont disponibles auprès des revendeurs agréés Faber ou sur le site officiel. Utilisez la référence de votre modèle pour commander.

La hotte ne s'allume pas, que faire ?

Vérifiez l'alimentation électrique (prise, fusible). Si le problème persiste, consultez un professionnel. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI The Odette Plus FABER

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Conservez toujours ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

ment en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser

0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

- Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.

- Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.

- En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirez les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne regardez pas directement avec des instruments optiques (jumelles, lentilles grossissantes...).

- Ne flambez pas de mets sous la hotte : risque d'incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et ins-

truites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.
• Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participerez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce

produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil disposant de la fonction radio K-Link + WIFI est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de conformité EU est disponible à l'adresse suivante en faisant une recherche par référence produit :

Cette référence est disponible sur l'étiquette présente à l'intérieur du produit.

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.
5 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne déborde pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. NETTOYAGE ET ENTRETIEN

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

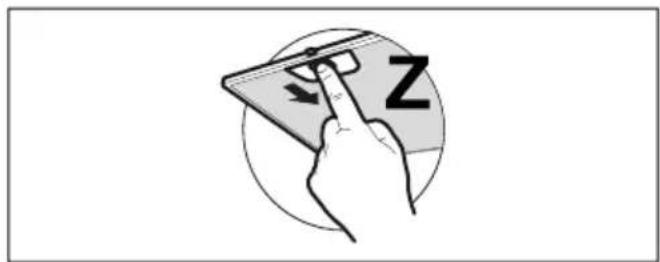

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Ne pas utiliser d'alcool ni de produits à base de silicone pour nettoyer l'intérieur ou l'extérieur de la hotte d'aspiration.

4. COMMANDES

Touche	Fonction Diode
T1	Allume/Éteint le moteur à la première vitesse. Fixe
	Hotte ouverte :En maintenant la touche enfoncée pendant environ 3 secondes, le moteur s'éteint et le mouvement de remontée de la hotte démarre.	-
	Hotte fermée :À la première pression, la hotte descend, à la deuxième pression la hotte s'ar-rête. Cette condition est interprétée comme hotte ouverte même si elle n'a pas atteint la butée d'ouverture ; toutes les fonctions sont activées. Quand le mouvement est terminé, le moteur s'allume à la vitesse 2.	-
	Désappairage K-LinkPression longue quand toutes les charges sont éteintes (Moteur+Lumière) :lancement de la procédure de suppression de tous les dispositifs compatibles K-Link précédemment associés avec la fonction Appairage K-Link.	Quand la procédure se ter-mine avec succès, les voyants T1 et T2 clignotent 5 fois.
T2	Allume le moteur à la deuxième vitesse. Fixe
	Pression longue :Active/Désactive l'alarme des Filtres à Charbon Actif.Remarque : réaliser l'opération avec les seules lumières allumées (moteur éteint).	Tous les voyants clignotent 2 fois :alarme activée.Tous les voyants clignotent 1 fois :alarme désactivée.
T3	Allume le moteur à la troisième vitesse. Fixe
	Pression longue :allume le moteur à la vitesseIntensive.Cette vitesse est active 6 minutes. Passé ce délai, le système se remet automatiquement à la vitesse précédemment sélectionnée. Activée avec le moteur éteint, elle passe en mode OFF à la fin du temps.	Clignotant
	Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :réalisation de lareinitialisation de l’alarmesaturation Filtres.	Tous les voyants clignotent 3 fois.
	Signale l’alarmesaturation Filtres Métalliques Anti-graisset et le besoin de les laver. L’alarme se déclenche au bout de 100 heures de travail effectif de la hotte.	Voyants T2 et T3 allumés fixes avec la hotte éteinte.
	Signale l’alarmesaturation Filtre anti-odeur au Charbon Actif. L’alarme se déclenche au bout de 200 heures de travail effectif de la hotte.	Voyants T2 et T3 clignotants avec la hotte éteinte.
T4	Mode AUTOActive/Désactive le mode de fonctionnement Automatique.Le mode AUTO se désactive à chaque pression d’autres touches.Le mode AUTO s’active en appuyant sur la touche ou à l’allumage de laPlaque Induction Appairée.La vitesse de la hotte sera automatiquement définie en utilisant le niveau de puissance le plus élevé présent sur les zones de la plaque de cuisson. Quand la vitesse Intensive est demandée et qu’elle dure plus de 6 minutes, la hotte se remet à la vitesse 3 pendant 30 secondes puis rétablit la vitesse Intensive.À l’extinction de la plaque induction, la dernière vitesse définie est maintenue pendant 5 secondes, suivie de la vitesse 1 pendant 15 minutes. Au bout de 15 minutes, le moteur s’éteint. L’état des lumières n’est pas modifié.	Allumé fixe :mode AUTO activé.Éteint :mode AUTO temporairement désactivé.
	Appairage K-LinkAvant de lancer la procédure, suivre les indications spécifiques dans les manuels des dispositifs à appairer.Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :lancement de la procédure d’association de la hotte à des dispositifs compatibles K-Link (plaque induction ou télécommande). Il est possible d’associer jusqu’à 3 plaques induction et une seule télécommande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d’appairage dure 2 minutes. Si aucun dispositif n’est reconnu dans ce délai, vérifier d’avoir précédemment lancé la procédure des dispositifs à appairer. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	Voyant T1 et T2 clignotants :procédure d’appairage en cours.Quand la procédure se termine avec succès, les voyants T1 et T2 s’allument pendant 2 secondes.
T5	Pression brève : les lumières s’alternent entre haute intensité, moyenne intensité (si présente), éteintes.Si une plaque induction est appairée à la hotte et que la hotte est éteinte, les lumières de la hotte s’allument à l’intensité maximale à l’allumage de la plaque induction.	-
	Pression longue (au moins 3 secondes) : les lumières s’alternent entre 5 tonalités de couleur (si présente, la fonction du blanc dynamique).	-
Séquence conseillée d’appairage entre les dispositifs :1 - Mode K-Link (Voir manuel télécommande)2 - Appairage K-Link (Voir manuel hotte)3 - Appairage Télécommande-Hotte (Voir manuel télécommande)4 - Appairage K-Link (Voir manuel hotte)5 - Appairage Plaque-Hotte (Voir manuel plaque induction)

5. ÉCLAIRAGE

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).

- Lampes appartenant au groupe de risque 1 selon IEC/EN62471 à 20 cm de distance et au groupe de risque exempt selon IEC/EN62471 à 30 cm de distance.

6. TÉLÉCOMMANDE

• Cet appareil peut être commandé au moyen d'une télécommande.
• ATTENTION : sur la télécommande, la première opération à réaliser est l'activation du Mode K-Link (faire référence au manuel du dispositif pour plus de précisions).

Hotte ouverte :

En maintenant la touche enfoncée pendant environ 3 secondes, le moteur s'éteint et le mouvement de remontée de la hotte démarre.

Hotte fermée :

À la première pression, la hotte descend, à la deuxième pression la hotte s'arrête. Cette condition est interprétée comme hotte ouverte même si elle n'a pas atteint la butée d'ouverture ; toutes les fonctions sont activées. Quand le mouvement est terminé, le moteur s'allume à la vitesse 2.
