Typ produktu	Nástěnná dekorativní digestoř
Model	The Odette Plus
Značka	Faber
Rozměry (D x Š x V)	90 cm x 50 cm x 60-100 cm (proměnné podle instalace)
Hmotnost	Přibližně 18 kg
Elektrické napájení	220-240 V ~ 50-60 Hz
Výkon motoru	200 W
Maximální průtok vzduchu	650 m³/h
Maximální hlučnost	65 dB(A)
Počet rychlostí	3 rychlosti + intenzivní
Typ osvětlení	LED, 2 x 3 W
Typ filtru	Hliníkový tukový filtr (omyvatelný) + uhlíkový filtr (volitelný)
Způsob odvodu	Venkovní odvod (potrubí) nebo recirkulace (s uhlíkovým filtrem)
Průměr potrubí	150 mm
Ovládání	Dotykový panel s digitálním displejem
Speciální funkce	Časovač, automatické vypnutí, detekce nasycení filtrů
Údržba	Čistěte tukový filtr každý měsíc; vyměňujte uhlíkový filtr každých 6 měsíců
Bezpečnost	Automatické vypnutí při přehřátí, dětská pojistka
Náhradní díly	K dispozici u autorizovaných prodejců Faber
Opravitelnost	Index opravitelnosti: 8,3/10

Často kladené otázky - The Odette Plus FABER

Jak nainstalovat digestoř The Odette Plus?

Instalaci musí provést kvalifikovaný odborník. Dbejte na dodržení bezpečnostních vzdáleností: alespoň 65 cm nad elektrickým vařičem a 75 cm nad plynovým vařičem. Použijte přiložené hmoždinky a šrouby. Pro venkovní odvod připojte potrubí o průměru 150 mm.

Jak čistit tukové filtry?

Hliníkové tukové filtry lze mýt v myčce nádobí (nízkoteplotní program) nebo ručně v horké vodě s čisticím prostředkem. Před opětovným vložením je nechte zcela uschnout. Čistěte je každý měsíc, aby byla zachována účinnost digestoře.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit každých 6 měsíců, nebo častěji, pokud je digestoř hodně používána. Není omyvatelný. Indikátor nasycení filtrů vás může upozornit.

Jak nastavit časovač?

Stiskněte tlačítko Časovač (symbol hodin) pro aktivaci režimu odloženého vypnutí. Můžete nastavit dobu od 1 do 15 minut. Digestoř se po této době automaticky vypne.

Digestoř vydává hluk, je to normální?

Hladina hluku se liší podle rychlosti: přibližně 45 dB na rychlosti 1, až 65 dB na intenzivní rychlosti. Pokud je hluk abnormální, zkontrolujte, zda jsou filtry čisté a dobře upevněné a zda není ucpané odvodní potrubí.

Mohu používat digestoř v režimu recirkulace bez venkovního odvodu?

Ano, nainstalujte volitelný uhlíkový filtr. Digestoř bude čistit vzduch a vracet jej zpět do kuchyně. Ujistěte se, že recirkulační potrubí směřuje nahoru nebo do strany.

Jak resetovat indikátor nasycení filtrů?

Po vyčištění nebo výměně filtrů podržte tlačítko reset (často ikona filtru) stisknuté po dobu 3 sekund. Kontrolka zhasne.

Jaký je výkon osvětlení?

Digestoř je vybavena 2 LED diodami po 3 W, které poskytují teplé a rovnoměrné osvětlení varné zóny. LED diody mají dlouhou životnost a nevyžadují výměnu.

Kde najít náhradní díly?

Náhradní díly (filtry, žárovky, ovládání atd.) jsou k dispozici u autorizovaných prodejců Faber nebo na oficiálních webových stránkách. Při objednávce použijte referenční číslo vašeho modelu.

Digestoř se nezapíná, co dělat?

Zkontrolujte elektrické napájení (zásuvku, pojistku). Pokud problém přetrvává, obraťte se na odborníka. Nepokoušejte se o opravu sami.

NÁVOD K OBSLUZE The Odette Plus FABER

Pro vlastní bezpečnost a za účelem řádného fungování přístroje prosíme, abyste si před jeho instalací a zprovozněním pozorně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím osobám. Je důležité, aby se uživatelé seznámili s veškerými funkčními a bezpečnostními charakteristikami přístroje.

⚠️ Připojení kabelů musí provést kompetentní technik.

- Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.

- Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace).

- Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu.

- Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře.

- Vypínací zařízení musí být nainstalována do pevného systému v souladu s předpisy o elektroinstalaci.

- U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.

- Připojte digestoř k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.

- Musí být dodrženy všechny normy týkající se odvodu vzduchu.

- Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.)

- Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

- Vzduch nesmí být odváděn přes potrubí používané pro odvod výparů ze spalovacích zařízení fungujících na plyn nebo na jiná paliva.

- Pokud je napájecí kabel poškozen, jeho výměnu může provádět pouze výrobce nebo jeho servisní technik.

- Připojte zástrčku do zásuvky

odpovídající normám a ve snadno přístupné poloze.

- Při realizaci technických a bezpečnostních rozměrů pro odvod výparů je třeba pečlivě dodržovat předpisy stanovené místními orgány.

UPOZORNĚNÍ: Před instalací digestoře odstraňte ochranné fólie.

- Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř.

UPOZORNĚNÍ: nebude-li provedena montáž šroubů nebo upevňovacích zařízení podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.

- Nepozorujte přímo optickými přístroji (dalekohledem, lupou....).

- Pod kuchyňskou digestoří nepřipravujte flambované pokrmy, je zde nebezpečí požáru.

- Tento přístroj může být používán dětmi ve věku nad 8 let a osobami se sníženými psycho-fyzicko-smyslovými schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dohledem.

hledem.

- Děti musí být pod dohledem, kontrolujte, aby si nehrály s přístrojem.

- Přístroj nesmí být používán osobami (včetně dětí) se sníženými psycho-fyzicko-smyslovými schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, s výjimkou případů, kdy jsou pod dostatečným dohledem a byly dostatečně poučeny.

Přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot.

- Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení). Řiďte se odstavcem Údržba a čištění. - Pokud je digestoř používána současně s plynovými přístroji nebo přístroji, které používají nějaké jiné palivo, v místnosti musí být vhodné větrání (neaplikuje se na přístroje, které pouze vypouštějí vzduch do místnosti).

- Symbol — na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být likvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a

na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste výrobek zakoupili.

Prohlášení o shodě

Výrobce prohlašuje, že toto zařízení s radio funkcí K-Link + WI-FI vyhovuje směrnici 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese při zadání kódu výrobku:

Tento kód naleznete na štítku umístěném uvnitř výrobku.

Frekvenční pásma	Maximální přenášený výkon
2,4 GHz 100 mW max.
5 GHz 100	mW max.

2. POUŽITÍ

• Odsávací digestoř je navržena výlučně pro domácí použití, k odstraňování pachů z kuchyně.
• Nikdy nepoužívejte digestoř k jiným účelům než k těm, pro které je určena.
• Nikdy nenechávejte pod digestoří při chodu vysoký plamen.
• Seřiďte intenzitu plamene tak, aby byl nasměrován pouze na dno varné nádoby a ujistěte se, aby nešlehal po jejích stranách.
• Kontrolujte fritovací hrnce během používání: příliš zahřátý olej by se mohl vznítit.

3. ČIŠTĚNÍ A ÚDRŽBA

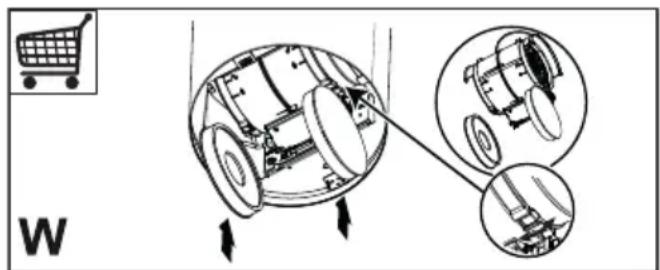

- Uhlíkový filtr nelze mýt ani regenerovat, ale je třeba ho vyměnit zhruba po každých 4 měsících používání nebo v případě potřeby i častěji (W).

- Tukové filtry je třeba čistit po každých 2 měsících používání nebo i častěji v případě velmi intenzívního používání, je možné je mýt v myčce (Z).

• Digestoř čistěte navlhčeným hadrem a neutrálním tekutým čisticím prostředkem.
• Nepoužívejte k čištění vnitřku a vnějšku digestoře alkohol nebo výrobky na bázi silikonu.

4. PŘÍKAZY

Tlačitko	Funkce Kontrolka led
T1	Zapíná/vypíná motor na jedničku. Svítí stále
	Otevřená digestoř:Přidržením tlačitka po dobu asi 3 vteřin vypnete motor a aktivujete pohyb digestoře nahoru.	-
	Zavřená digestoř:Při prvním stisknutí digestoř klesne, při druhém stisknutí se digestoř zastaví. Tato podmínka je interpretována jako otevřená digestoř, i když nedosáhlą koncového dorazu otevření, všechny funkce jsou povolené. Po dokončení pohybu se motor spustí na dvojku.	-
	Zrušení spárování K-LinkDlouhé stisknutí, když jsou všechny spotřebiče vypnuty (motor+světla):spustí se postup smazání všech kompatibilních zařízení K-Link, která byla před-tím přírazena pomocí funkce Spárování K-Link.	Po úspěšném dokončení postupu kontrolky led T1 a T2 pětkrát zablikají.
T2	Zapne motor na dvojku. Svítí stále
	Dlouhé stisknutí:Aktivuje/Deaktivujealarm uhlikových filtrů.Poznámka: tuto operaci provádějte pouze s rozsvícenými světly (motor vypnutý).	Všechny kontrolky led dvakrát zablikají:alarm aktivován.Všechny kontrolky led jednou zablikají:alarm deaktivován.
T3	Zapíná motor na trojku. Svítí stále
	Dlouhé stisknutí:zapíná motor naIntenzivní rychlost.Tato rychlost je časově omezena na 6 minut. Po uplynutí této doby se systém automaticky navráti na rychlost, která byla zvolena předtím. Dojde-li k její aktivaci s vypnutým motorem, po uplynutí této doby systém přejde do režimuOFF.	Bliká
	Dlouhé stisknutí, když jsou všechny spotřebiče vypnuty (motor+světla):provede sereset alarmu nasycení filtrů.	Všechny kontrolky led tříkrát zablikají.
	Signalizujealarm nasycení kovových tukových filtrůa nutnost je umýt. Tento alarm se spustí po 100 hodinách skutečného provozu digestoře.	Kontrolky led T2 a T3 stále svítí při vypnuté digestoři.
	Signalizujealarm nasycení uhlíkového pachového filtru. Tento alarm se spus-tí po 200 hodinách skutečného provozu digestoře.	Kontrolky led T2 a T3 blikají při vypnuté digestoři.
T4	Režim AUTOAktivuje/Deaktivuje automatický režim fungování.Při každém stisknutí ostatních tlačítek se režim AUTO bude deaktivovat.Režim AUTO se aktivuje stisknutím tlačitka nebo zapnutímspárované indukční plochy.Rychlost digestoře se nastaví automaticky při použití nejvyššího stupně výkonu přítomného v zónách varné plochy. Když je požadována Intenzivní rychlost a po-zadavek trvá déle než 6 minut, digestoř se na 30 sekund vrátí na trojku a poté obnoví Intenzivní rychlost.Při vypnutí indukční varné plochy se na 5 sekund udrží poslední použitá rychlost a poté jednička po dobu 15 minút. Po 15 minutách se motor vypne. Stav světel se nezmění.	Svití stále:režim AUTO aktivován.Zhasnuto:režim AUTO dočasně deakti-vován.
	Spárování K-LinkPřed zahájením postupu se řiďte specifickými pokyny v příručkách zařízení, která mají být spárována.Dlouhé stisknutí, když jsou všechny spotřebiče vypnuty (motor+světla):spustí se postup přírazení digestoře ke kompatibilním zařízením K-Link (indukční varná plocha nebo dálkový ovladač). Je možně příradit 3 indukční varné plochy a pouze jeden dálkový ovladač. Operace, které je třeba provést, jsou popsány v příručkách zařízení.Postup párování trvá 2 minuty. Pokud během této doby není rozpoznáno žádné zařízení, zkontrolujte, zda jste předtím spustili postup pro spárování zařízení. Je možně, že bylo dosaženo maximálního limitu zařízení k přírazení.	Kontrolky led T1 a T2 blikají:probíhá postup párování.Po úspěšném dokončení postupu se kontrolky led T1 a T2 rozsvítí na 2 sekundy.
T5	Krátké stisknutí: světla se střídají mezi vysokou intenzitou, střední intenzitou (je-li přítomna), vypnutá.Pokud je přítomna indukční varná plocha spárovaná s digestoří, pokud je digestoř vypnutá, jakmile se zapne indukční varná plocha, světla digestoře se rozsvítí s maximální intenzitou.	-
	Dlouhé stisknutí (minimálně 3 sekundy): světla se střídají v rámci 5 barevných odstínů (pokud je k dispozici funkce dynamické bílé).	-
Doporučená posloupnost spárování zařízení:1 - Režim K-Link (Viz příručka dálkového ovladače)2 - Spárování K-Link (Viz příručka digestoře)3 - Spárování dálkového ovladače-digestoře (Viz příručka dálkového ovladače)4 - Spárování K-Link (Viz příručka digestoře)5 - Spárování varné plochy-digestoře (Viz příručka indukční plochy)

5. OSVĚTLENÍ

• Pro výměnu kontaktujte oddělení technického servisu („Pro nákup se obraťte na oddělení technického servisu“).
• Žárovky patřící do rizikové skupiny 1 v souladu s IEC/EN62471 při vzdálenosti od očí 20 cm a do skupiny nepodléhající riziku v souladu s IEC/EN62471 při vzdálenosti od očí 30 cm.

6. DÁLKOVÝ OVLADAČ

• Toto zařízení lze ovládat dálkovým ovladačem.
• POZOR: jako první operaci na dálkovém ovladači aktivujte režim K-Link (další podrobnosti naleznete v příručce k zařízení).

Otevřená digestoř: Přidržením tlačítka po dobu asi 3 vteřin vypnete motor a aktivujete pohyb digestoře nahoru.

Zavřená digestoř: Při prvním stisknutí digestoř klesne, při druhém stisknutí se digestoř zastaví. Tato podmínka je interpretována jako otevřená digestoř, i když nedosáhla koncového dorazu otevření, všechny funkce jsou povolené. Po dokončení pohybu se motor spustí na dvojku.

SK

1. BEZPEČNOSTNÉ INFORMÁCIE

⚠️ Elektrické káble musí zapojiť kvalifikovaný technik.

Výrobca vyhlasuje, že toto zariadenie s diaľkovou funkciou K-Link + WIFI je v zhode so smernicou 2014/53/EÚ.

• Očistěte digestoř vlhkým hadříkem a neutrálním tekutým čisticím prostředkem.
• Při čištění vnitřku a vnějšku digestoře nepoužívejte alkohol ani abrazivní prostředky.

4. OVLÁDACÍ PRVKY

Podržením stisknutého tlačítka po dobu přibližně 3 sekund se vypne motor a aktivuje se pohyb zdvihu digestoře.

Digestoř zavřená:
