Toote tüüp	Dekoratiivne seinakubu
Mudel	The Odette Plus
Bränd	Faber
Mõõtmed (L x S x K)	90 cm x 50 cm x 60-100 cm (paigaldusest sõltuv)
Kaal	Umbes 18 kg
Elektrivarustus	220-240 V ~ 50-60 Hz
Mootori võimsus	200 W
Maksimaalne õhuvool	650 m³/h
Maksimaalne müratase	65 dB(A)
Kiiruste arv	3 kiirust + intensiivne
Valgustuse tüüp	LED, 2 x 3 W
Filtri tüüp	Alumiiniumist rasvafilter (pestav) + söefilter (valikuline)
Väljatõmbe režiim	Välisõhku juhtiv (kanal) või retsirkulatsioon (söefiltriga)
Kanalite läbimõõt	150 mm
Juhtseadmed	Puutepaneel digitaalse ekraaniga
Eriomadused	Taimer, automaatne väljalülitus, filtrite küllastumise tuvastamine
Hooldus	Puhasta rasvafilter iga kuu; vaheta söefilter iga 6 kuu tagant
Ohutus	Automaatne väljalülitus ülekuumenemise korral, lastekaitse
Varuosad	Saadaval volitatud Faber edasimüüjate juures
Parandatavus	Parandatavuse indeks: 8,3/10

Korduma kippuvad küsimused - The Odette Plus FABER

Kuidas paigaldada The Odette Plus kubu?

Paigaldamise peab tegema kvalifitseeritud spetsialist. Järgige ohutuskaugusi: vähemalt 65 cm elektripliidi kohal ja 75 cm gaasipliidi korral. Kasutage kaasasolevaid tüübleid ja kruvisid. Välisõhku juhtiva paigalduse korral ühendage 150 mm läbimõõduga kanal.

Kuidas puhastada rasvafiltrit?

Alumiiniumist rasvafiltreid saab pesta nõudepesumasinas (madala temperatuuri tsükkel) või käsitsi kuuma vee ja pesuvahendiga. Laske neil enne tagasipanekut täielikult kuivada. Puhastage neid iga kuu, et säilitada kubu efektiivsus.

Millal tuleb söefiltrit vahetada?

Söefiltrit tuleb vahetada iga 6 kuu tagant või sagedamini, kui kubu on palju kasutusel. See ei ole pestav. Filtrite küllastumise indikaator võib teid hoiatada.

Kuidas seadistada taimerit?

Vajutage taimeri nuppu (kella sümbol), et aktiveerida viivitusega väljalülitusrežiim. Saate reguleerida kestust 1 kuni 15 minutit. Kubu lülitub pärast seda aega automaatselt välja.

Kubu teeb müra, kas see on normaalne?

Müratase varieerub vastavalt kiirusele: umbes 45 dB kiirusel 1, kuni 65 dB intensiivsel kiirusel. Kui müra on ebanormaalne, kontrollige, kas filtrid on puhtad ja korralikult kinnitatud ning et väljatõmbekanal ei ole ummistunud.

Kas ma saan kubu kasutada retsirkulatsioonirežiimil ilma välisõhku juhtimata?

Jah, paigaldage valikuline söefilter. Kubu puhastab õhu ja juhib selle tagasi kööki. Veenduge, et retsirkulatsioonikanal on suunatud üles või küljele.

Kuidas lähtestada filtrite küllastumise indikaatorit?

Pärast filtrite puhastamist või vahetamist hoidke lähtestusnuppu (sageli filtriikoon) all 3 sekundit. Tuli kustub.

Mis on valgustuse võimsus?

Kubu on varustatud 2 LED-iga võimsusega 3 W, pakkudes sooja ja ühtlast valgustust keedualale. LED-id on pika elueaga ega vaja vahetamist.

Kust leida varuosi?

Varuosad (filtrid, lambipirnid, juhtseade jne) on saadaval volitatud Faber edasimüüjate juures või ametlikul veebisaidil. Tellimiseks kasutage oma mudeli viitenumbrit.

Kubu ei lülitu sisse, mida teha?

Kontrollige elektrivarustust (pistik, kaitse). Kui probleem püsib, pöörduge spetsialisti poole. Ärge proovige ise parandada.

KASUTUSJUHEND The Odette Plus FABER

Teie oma ohutuse ja seadme öige töö tagamiseks lugege palun käesolev käsi-raamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised koos seadmega, isegi ju- hul, kui see müüakse või antakse edasi kolmandatele isikutele. On tähtis, et kasutajad tunneksid köiki seadme töö- ja ohutusomadusi.

⚠️ Kaablid peab ühendama väljaöppinud tehnik.

• Tootja ei vastuta mingite vigastuste või kahjustuste eest, mille põhjuseks on ebaõige paigaldamine või kasutamine.
• Minimaalne ohutu vahemaa pliidi ja õhupuhastaja vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõiku).
• Kui gaasipliidi paigaldusjuhi-sed määravad ülaltoodust suurema vahemaa, tuleb sel-lega arvestada.
• Veenduge, et vooluvõrgu toi-de vastaks õhupuhastaja sis-se kinnitatud andmeplaadil toodule.
• Kaitsereleed tuleb fikseeritud süsteemi paigaldada vastavalt elektrisüsteemi määrustele.
• I klassi seadmete puhul veenduge, et majapidamistoide oleks adekvaatselt maanda-

tud.

• Ühendage öhupuhastaja lõõ-riga vähemalt 120 mm läbi-mõõduga toru abil. Aurud peavad läbima lühima võima-liku vahemaa.
• Järgida tuleb köiki öhuventilatsiooni määrusi.
• Ärge ühendage öhupuhastajat põlemisaurusid (boilerid, korstnad jne) kandvate lõõri-dega.
• Kui õhupuhastajat kasutatakse koos mitte-elektriliste seadmetega (nt gaasiseadmed), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. õhupuhastaja kasutamisel koos seadmetega, mis ei ole elektritoitega, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude õhupuhastaja poolt ruumi tagasi imemise ohtu.
• Ôhku ei tohi väljutada lõõri kaudu, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskelõõrina.
• Kahjustuste korral peab toite-kaabli vahetama tootja või hooldustehnik.
• Ühendage pistik kehtivatele määrustele vastavasse ja ligipääsetavas kohas olevasse pistikupessa.
• Seoses suitsu väljutamiseks kasutusele võetavate tehni-liste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud

määrusi.

ETTEVAATUST: eemaldage enne õhupuhastaja paigaldamist kaitsekiled.

• Kasutage ainult õhupuhastajaga sobivat tüüpi kruvisid ja tööriistu.
  ETTEVAATUST: kruvide või kinnitusseadmete mitte vastavalt nendes juhistes kirjeldatule paigaldamine tähendada elektri- löögi ohtu.
• Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Ärge öhupuhastaja all toitu flambeerige – võite põhjustada tulekahju.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piira-tud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemu-sed ja teadmised, võivad seda seadet kasutada, kui neid jälgitakse ja juhendatakse hoolikalt seadme ohutu kasutamise ja sellega seotud ohtude suhtes. Veenduge, et lastel ei lubataks seadmega mängida. Puhastamist ja kasutajapoolsest hooldust ei to-hi teostada lapsed, kui nad ei ole järelevalve all.
• Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.
• Seadetei tohi kasutada isikud (sh lapsed), kellel on piiratud vaimsed, füüsilised või sensoorsed võimed või kellel puuduvad piisavad kogemu-

sed ja teadmised, välja arva- tud juhul, kui neid jälgitakse ja juhendatakse hoolikalt.

⚠️ Ligipääsetavad osad või-vad toiduvalmistussead-mete kasutamise ajal kuu-maks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Ôhupuhastaja kasutamisel samaaegselt gaasi või teisi kütuseid kasutavate seadmetega peab ruumil olema piisav ventilatsioon (ei raken-du seadmetele, mis väljutavad õhu ainult ruumi).
• Sümbol 📄 toote või selle pakendi peal tähendab seda, et toodet ei tohi käidelda koos tavapärase olmeprügiga. Toode tuleb käidelda spetsiaalses elektri- ja elektroonikakomponentide ümbertööt-luskeskuses. Veendudes sel-le toote õiges käitlemises ai-tate hoida ära selle ebaõige käitlemise tagajärjeks olla võivaid võimalikke negatiiv-seid tagajärgi keskkonnale ja tervisele. Täpsemat teavet selle toote ümbertöötlemise kohta saate oma kohalikust omavalitsusest, kohalikust jäätmete kõrvaldamise tee-nistusest või poest, kust too-de osteti.

Vastavusdeklaratsioon

Tootja kinnitab, et see K-Linki raadiolaineid ja WiFi kasutav seade on vastavuses direktiiviga 2014/53/EL.

ELi vastavusdeklaratsiooni täistekst on saadaval järgmisel Interneti-aadressil, otsida saab tootekoodi järgi:

Sagedus-alad	Maksimaalne edastatav võimsus
2,4 GHz max	100 mW
5 GHz max	100 mW

2. KASUTAMINE

• Ôhupuhastaja on loodud eksklusiiv-selt koduseks kasutamiseks köögilö-hnade eemaldamiseks.
• Ärge kasutage öhupuhastajat kunagi eesmärkidel, mille jaoks see möeldud pole.
• Ärge jätke töötava öhupuhastaja alla kunagi kõrgeid leeke.
• Reguleerige leegi tugevust nii, et see oleks suunatud panni põhjale ja veenduge, et see ei ulatuks ümber selle külgede.
• Frittereid tuleb kasutamise ajal pidevalt jälgida – öli vöib liiga kuumaks minnes süttida.

3. PUHASTAMINE JA HOOLDUS

- Aktiivsöefilter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini (W).

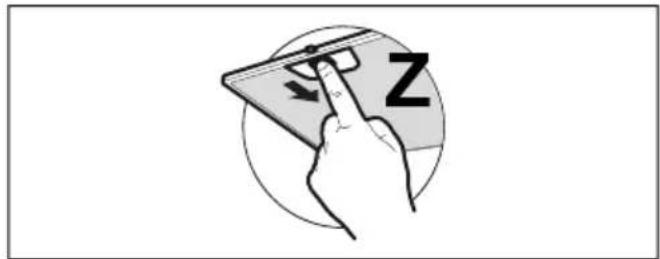

- Rasvafiltrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini. Neid saab pesta nõudepesumasinas (Z).

• Puhastage õhupuhastajat niiske lapi ja neutraalse vedela puhastusvahendiga.
• Vältige pliidi öhupuhasti seest ja väljast puhastamiseks alkoholil või sili- koonil põhinevaid tooteid.

4. KÄSUD

T1	Lülitab mootori 1. kiiruse sisse/välja. Pidev tuli
	Öhupuhasti avatudKui hoida nuppu umbes 3 sekundit all, lülitub mootor välja ja öhupuhasti liigub üles.	-
	Öhupuhasti suletudEsimese vajutusega liigub öhupuhasti alla, teisel vajutusel peatub. Sellisena on öhupuhasti avatud – kui see pole ka löpuni avatud, siis köik funktsioonid on kasutavad. Kui liikumine on peatatud, hakkab mootor 2. kiirusel tööle.	-
	K-Linki sidustuse tühistamiePikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):algab köigi varem K-Linki sidustamisfunktsiooniga seotud K-Linkiga ühliduvate seadmete kustutamise protseduur.	Protseduuri edukal löpetami-sel vilguvad LEDid T1 ja T2 5 korda.
T2	Käivitab mootori 2. kiirusel. Pidev tuli
	Pikk vajutus:aktiivsöefiltrite märguande aktiveerimine/inaktiveerimine.Märkus: tehke toimingut ainult põlevate tuledega (mootor välja lülitatud).	Kõik LEDid vilguvad kaks kor-da:märguanne on aktiveeritud.Kõik LEDid vilguvad ühe kor-ra.märguanne on inaktiveeritud.
T3	Käivitab mootori 3. kiirusel. Pidev tuli
	Pikk vajutus:käivitab mootori intensiivsel kiirusel.See kiirus on ajastatud 6 minutiks. Selle aja möödudes naaseb süsteem auto-maatselt varem valitud kiirusele. Kui funktsioon on aktiveeritud siis, kui mootor on välja lülitatud, lülitub öhupuhasti 6 sekundi möödudes välja.	Vilgub
	Pikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):lähtestatakse filtri küllastumise märguannet.	Kõik LEDid vilguvad kolm kor-da.
	See on märguanne, et metallist rasvafiltrid on küllastunud ja neid tuleb pesta. Märguanne hakkab tööle siis, kui öhupuhasti on töötanud 100 tundi.	LEDid T2 ja T3 põlevad pide-va tulega ja öhupuhasti on välja lülitatud.
	Annab märku aktiivsöel pöhineva löhnafiltri küllastumisest. Märguanne hak-kab tööle siis, kui öhupuhasti on töötanud 200 tundi.	LEDid T2 ja T3 vilguvad, öhu-puhasti on välja lülitatud.
T4	Režiim AUTOAktiveerib/inaktiveerib automaatrežiimi.Režiim AUTO inaktiveeritakse, kui vajutate mönda teist nuppu.Režiim AUTO aktiveeritakse nupule vajutamisega või siis, kuisidustatud indukt-sioonpliitisse lülitatakse.Öhupuhasti kiirus määratakse automaatselt, vöttes aluseks pliidtsoonide suurima võimsustaseme. Kui soovitakse kasutada intensiivset kiirust ja taotlus kehtib kauem kui 6 minutit, naaseb öhupuhasti 30 sekundiks 3. kiirusele ja seejärel uuesti intensiivkiirusele.Kui induktsioonpliit lülitatakse välja, töötab viimane kasutatud kiirus veel 5 sekundit ja seejärel 1. kiirus 15 minutit. 15 minuti pärast lülitatakse mootor välja. Tulede olekut ei muudeta.	Püsiv tuli:režiim AUTO on aktiveeritud.Välja lülitatud:režiim AUTO on ajutiselt inaktiveeritud.
	Sidestus K-LinkigaEnne protseduuri alustamist lugege läbi sidestatavate seadmete kasutusjuhendi-te juhiseid.Pikk vajutus, kui köik funktsioonid on välja lülitatud (mootor + tuli):algab öhupuhasti ühendamine K-Linkiga ühliduvate seadmetega (induktsioonpliit või kaugjuhtimispult). Uhendada võib kuni kolm induktsioonpliiti ja ühe kaugjuhti-mispuldi. Nendega tehtavate toimingute kohta lugege seadmete kasutusjuhen-dist.Sidustamisprotsess võtab 2 minutit. Kui selle aja jooksul ühtegi seadet ei tuvasta-ta, kontrollige, kas olete seadmete sidustamist teinud juba ka varem. Võimalik, et sidustatavate seadmete maksimaalne hulk on juba saavutatud.	LEDid T1 ja T2 vilguvad:sidustamisprotseduur käib.Pärast protseduuri edukat lö-puleviimist lülitatakse LEDid T1 ja T2 2 sekundiks sisse.
T5	Lühike vajutus: tulede vaheldamine – tugev intensiivsus, keskmine intensiivsus (kui see on olemas), välja lülitatud.Kui õhupuhastiga on ühendatud induktsioonpliit, siis välja lülitatud õhupuhasti korral lülitatakse õhupuhasti tuled maksimaalse intensiivsusega sisse, kui pliit tööle pannakse.	–
	Pikk vajutus (vähemalt 3 sekundit): tuled vahelduvad viie tooni vahel (kui dünaamilise valge funktsioon on olemas).	–
Seadmete soovitatud sidustamisjärjestus:1. K-Linki režiim (vt kaugjuhtimispuldi kasutusjuhendit)2. K-Linki sidustamine (vt õhupuhasti kasutusjuhendit)3. Kaugjuhtimispuldi ja õhupuhasti sidustamine (vt kaugjuhtimispuldi kasutusjuhendit)4. K-Linki sidustamine (vt õhupuhasti kasutusjuhendit)5. Pliidi ja õhupuhasti sidustamine (vt induktsioonpliidi kasutusjuhendit)

5. VALGUSTUS

• Vahetamiseks võtke palun ühendust hooldusosakonnaga („Selle ostmiseks võtke palun ühendust hooldusosakonnaga“).
• Lampide riskigrupp 1 vastavalt IEC/EN62471 kaugusel 20 cm ja ris-kigrupp puudub vastavalt IEC/EN62471 kaugusel 30 cm.

6. KAUGJUHTIMISPULT

• Seda seadet saab juhtida kaugjuhti-mispuldist.
• TÄHELEPANU! Esimese toiminguna aktiveerige kaugjuhtimispuldil K-Linki režiim (täpsema teabe leiab seadme kasutusjuhendist).

	Õhupuhasti avatudKui hoida nuppu umbes 3 sekundit all, lülitub mootor välja ja õhupuhasti liigub üles.
	Õhupuhasti suletudEsimese vajutusega liigub õhupuhasti alla, teisel vajutusel peatub. Sellisena on õhupuhasti avatud – kui see pole ka lõpuni avatud, siis kõik funkt-sioonid on kasutatavad. Kui liikumine on peata tud, hakkab mootor 2. kiirusel tööle.
