Tipo di prodotto	Cappa decorativa da parete
Modello	The Odette Plus
Marca	Faber
Dimensioni (L x P x A)	90 cm x 50 cm x 60-100 cm (variabile in base all'installazione)
Peso	Circa 18 kg
Alimentazione elettrica	220-240 V ~ 50-60 Hz
Potenza motore	200 W
Portata d'aria max	650 m³/h
Livello sonoro max	65 dB(A)
Numero di velocità	3 velocità + intensiva
Tipo di illuminazione	LED, 2 x 3 W
Tipo di filtro	Filtro antigrasso in alluminio (lavabile) + filtro carbone (opzionale)
Modalità di evacuazione	Evacuazione esterna (condotto) o ricircolo (con filtro carbone)
Diametro condotto	150 mm
Comandi	Pannello tattile con display digitale
Funzioni speciali	Timer, spegnimento automatico, rilevamento saturazione filtri
Manutenzione	Pulire il filtro antigrasso ogni mese; sostituire il filtro carbone ogni 6 mesi
Sicurezza	Spegnimento automatico in caso di surriscaldamento, protezione bambini
Ricambi	Disponibili presso i rivenditori autorizzati Faber
Riparabilità	Indice di riparabilità: 8,3/10

Domande frequenti - The Odette Plus FABER

Come installare la cappa The Odette Plus?

L'installazione deve essere effettuata da un professionista qualificato. Assicurarsi di rispettare le distanze di sicurezza: almeno 65 cm sopra un piano cottura elettrico e 75 cm per un piano cottura a gas. Utilizzare i tasselli e le viti in dotazione. Per un'evacuazione esterna, collegare il condotto da 150 mm di diametro.

Come pulire i filtri antigrasso?

I filtri antigrasso in alluminio possono essere lavati in lavastoviglie (ciclo a bassa temperatura) o a mano con acqua calda e detersivo. Lasciarli asciugare completamente prima di rimetterli. Pulirli ogni mese per mantenere l'efficienza della cappa.

Quando bisogna sostituire il filtro carbone?

Il filtro carbone deve essere sostituito ogni 6 mesi, o più spesso se la cappa viene utilizzata molto. Non è lavabile. Un indicatore di saturazione dei filtri può avvisare.

Come impostare il timer?

Premere il tasto Timer (simbolo orologio) per attivare la modalità spegnimento ritardato. È possibile impostare una durata da 1 a 15 minuti. La cappa si spegnerà automaticamente dopo questo periodo.

La cappa fa rumore, è normale?

Il livello sonoro varia in base alla velocità: circa 45 dB in velocità 1, fino a 65 dB in velocità intensiva. Se il rumore è anomalo, verificare che i filtri siano puliti e ben fissati, e che il condotto di evacuazione non sia ostruito.

Posso usare la cappa in modalità ricircolo senza evacuazione esterna?

Sì, installare un filtro carbone opzionale. La cappa purificherà l'aria e la restituirà in cucina. Assicurarsi che il condotto di ricircolo sia orientato verso l'alto o lateralmente.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, tenere premuto il tasto di reset (spesso l'icona filtro) per 3 secondi. La spia si spegne.

Qual è la potenza dell'illuminazione?

La cappa è dotata di 2 LED da 3 W ciascuno, che forniscono un'illuminazione calda e omogenea della zona di cottura. I LED sono a lunga durata e non necessitano di sostituzione.

Dove trovare i ricambi?

I ricambi (filtri, lampadine, comandi, ecc.) sono disponibili presso i rivenditori autorizzati Faber o sul sito ufficiale. Utilizzare il riferimento del proprio modello per ordinare.

La cappa non si accende, cosa fare?

Verificare l'alimentazione elettrica (presa, fusibile). Se il problema persiste, consultare un professionista. Non tentare di riparare da soli.

MANUALE UTENTE The Odette Plus FABER

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

per apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

sufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sulla sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Dichiarazione di Conformità

Il fabbricante dichiara che questo apparecchio con funzionalità radio K-Link + WIFI è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet facendo una ricerca per codice prodotto:

Tale codice è reperibile nell'etichetta posizionata all'interno del prodotto.

Bande di frequenza	Massima potenza trasmessa
2,4 GHz 10	0 mW max.
5 GHz	100 mW max.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

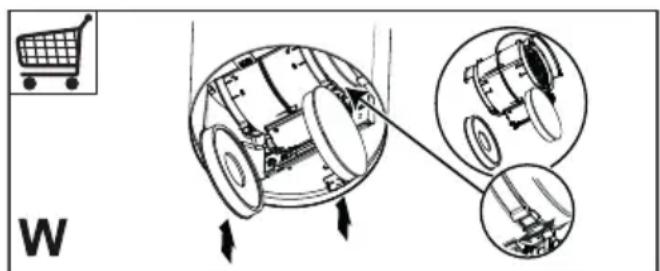

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

- Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

1. COMANDI

Tasto	Funzione Led
T1	Accende/Spegne il motore alla prima velocità. Fisso
	Cappa aperta:Tenendo premuto il tasto per circa 3 secondi spegne il motore e si attiva il movimento di risalita della cappa.	-
	Cappa chiusa:Alla prima pressione, la cappa scende, ad una seconda pressione la cappa si ferma. Questa condizione viene interpretata come cappa aperta anche se non ha raggiunto il fine corsa di apertura, tutte le funzioni sono abilitate. Quando il movimento è terminato il motore si accende alla velocità 2.	-
	Disaccoppiamento K-LinkPressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di cancellazione di tutti i dispositivi compatibili K-Link precedentemente associati con funzione Accoppiamento K-Link.	Al completamento con successo della procedura i led T1 e T2 lampeggiano per 5 volte.
T2	Accende il motore alla seconda velocità. Fisso
	Pressione lunga:Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.Nota:effettuare l'operazione con le sole luci accese (motore spento).	Tutti i led lampeggiano 2 volte:allarme attivato.Tutti i led lampeggiano 1 volta:allarme disattivato.
T3	Accende il motore alla terza velocità. Fisso
	Pressione lunga:accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da moto-re spento una volta finito il tempo passa alla modalità OFF.	Lampeggiante
	Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):si effettua il reset dell'allarme saturazione Filtri.	Tutti i led lampeggiano 3 volte.
	Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.	Led T2 e T3 accesi fissi a cappa spenta.
	Segnala l'allarme saturazione Filtro Antiodore al Carbone Attivo. L'allarme entra in funzione dopo 200 ore di lavoro effettivo della cappa.	Led T2 e T3 lampeggianti a cappa spenta.
T4	Modalità AUTOAttiva/Disattiva la modalità di funzionamento Automatico.Ad ogni pressione di altri tasti la modalità AUTO si disattiva.La modalità AUTO si attiva con la pressione del tasto oppure all'accenzione del Piano Induzione Accoppiato.La velocità della cappa verrà impostata automaticamente utilizzando il livello di potenza più alto presente sulle zone del piano cottura. Quando viene richiesta la velocità Intensita e la richiesta duri per oltre i 6 minuti, la cappa ritorna alla velocità 3 per 30 secondi quindi ripristina la velocità Intensiva.Quando viene spento il piano induzione viene mantenuta l'ultima velocità attuata per 5 secondi quindi la velocità 1 per 15 minuti. Al termine dei 15 minuti il motore viene spento. Lo stato delle luci non viene modificato.	Acceso fisso:modalità AUTO attivata.Spento:modalità AUTO disattivata temporanemente.
	Accoppiamento K-LinkPrima di avviare la procedura seguire le indicazioni specifiche dei manuali dei dispositivi da accoppiare.Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di associazione della cappa a dispositivi compatibili K-Link (piano induzione o telecomando). Si possono associare fino a 3 piani induzione ed un solo telecomando. Si rimanda al manuale dei dispositivi per le operazioni che occorre eseguire su questi.La procedura di accoppiamento dura 2 minuti. Se entro questo tempo non viene riconosciuto nessun dispositivo verificare di aver avviato precedentemente la procedura dei dispositivi da accoppiare. E' possibile sia stato raggiunto il limite massimo di dispositivi associabili.	Led T1 e T2 lampeggiati: procedura di accoppiamento in corso.Al completamento con successo della procedura i led T1 e T2 vengono accesi per 2 secondi.
T5	Pressione breve: le luci si alternano tra alta intensità, media intensità (se presente), spente.Se è presente un piano induzione accoppiato alla cappa, se la cappa è spenta, appena si accende il piano induzione, le luci della cappa vengono accese alla massima intensità.	-
	Pressione lunga (almeno 3 secondi): le luci si alternano tra 5 tonalità di colore (se presente la funzione del bianco dinamico).	-
Sequenza consigliata di accoppiamento tra i dispositivi:1 - Modalità K-Link (Vedi manuale telecomando)2 - Accoppiamento K-Link (Vedi manuale cappa)3 - Accoppiamento Telecomando-Cappa (Vedi manuale telecomando)4 - Accoppiamento K-Link (Vedi manuale cappa)5 - Accoppiamento Piano-Cappa (Vedi manuale piano induzione)

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
• Lampade appartenenti a gruppo di rischio 1 secondo IEC/EN62471 a 20cm di distanza e gruppo di rischio esente secondo IEC/EN62471 a 30cm di distanza.

6. TELECOMANDO

- Questo apparecchio può essere comandato per mezzo di un telecomando.

- ATTENZIONE: come prima operazione sul telecomando attivare la Modalità K-Link (riferirsi al manuale del dispositivo per maggiori dettagli).

Cappa aperta:

Tenendo premuto il tasto per circa 3 secondi spegne il motore e si attiva il movimento di risalita della cappa.

Cappa chiusa:

Alla prima pressione, la cappa scende, ad una seconda pressione la cappa si ferma. Questa condizione viene interpretata come cappa aperta anche se non ha raggiunto il fine corsa di apertura, tutte le funzioni sono abilitate. Quando il movimento è terminato il motore si accende alla velocità 2.
