MODE D'EMPLOI KIT THERMO DIGI 24 HF FLASH

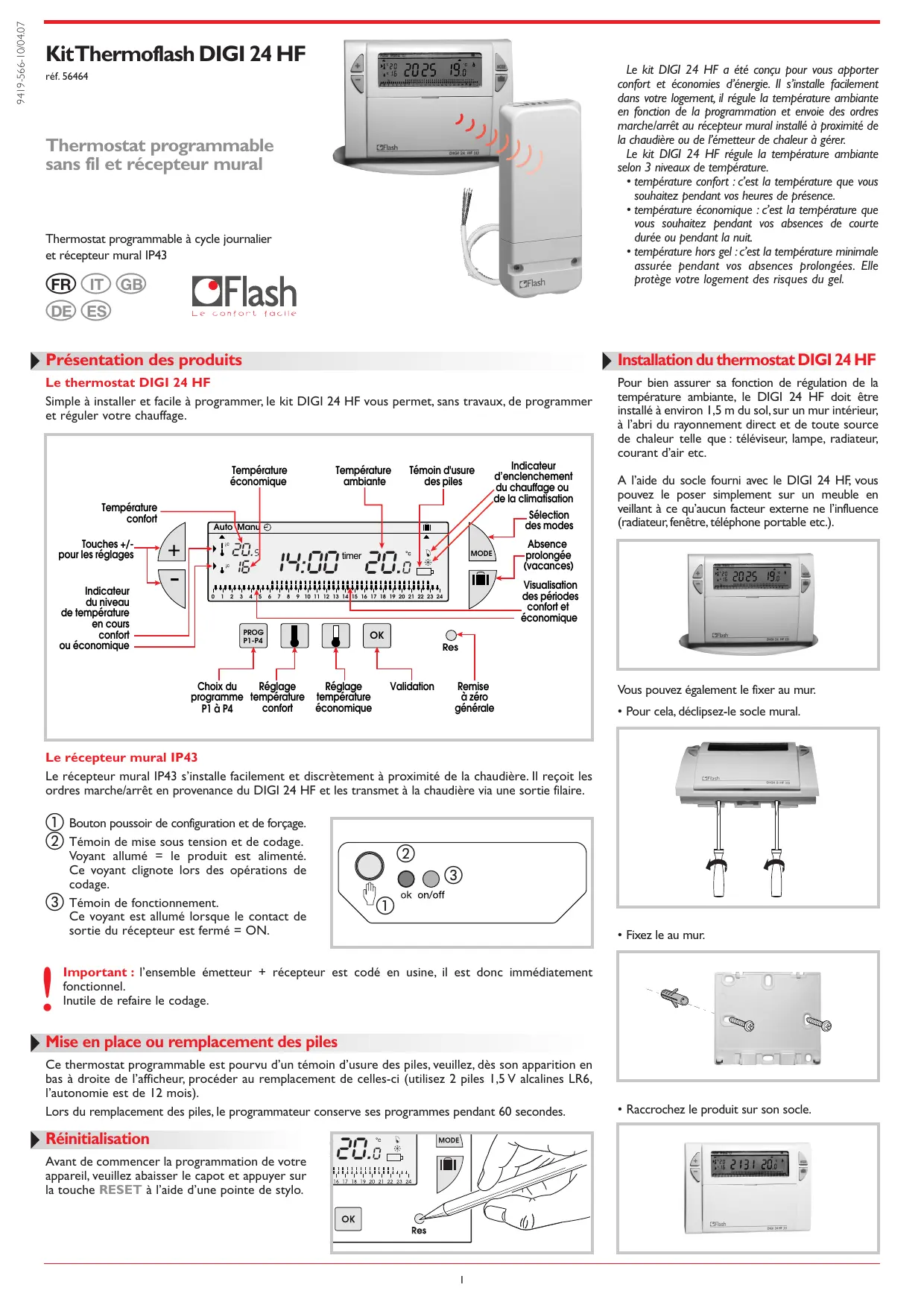

9419-566-10/04.07 KitThermoflash DIGI 24 HF Le kit DIGI 24 HF a été conçu pour vous apporter confort et économies d’énergie. Il s’installe facilement dans votre logement, il régule la température ambiante en fonction de la programmation et envoie des ordres marche/arrêt au récepteur mural installé à proximité de la chaudière ou de l’émetteur de chaleur à gérer. Le kit DIGI 24 HF régule la température ambiante selon 3 niveaux de température.

• température confort : c’est la température que vous souhaitez pendant vos heures de présence.
• température économique : c’est la température que vous souhaitez pendant vos absences de courte durée ou pendant la nuit.
• température hors gel : c’est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques du gel. réf. 56464 Thermostat programmable sans fil et récepteur mural Thermostat programmable à cycle journalier et récepteur mural IP43

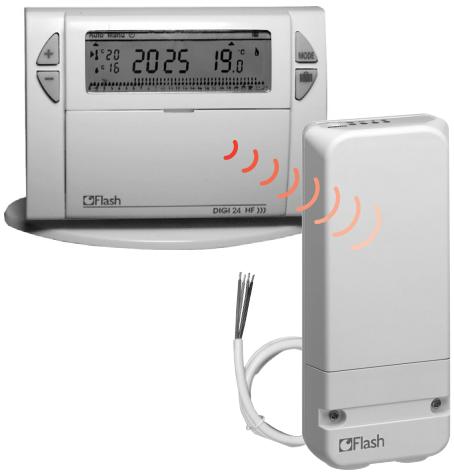

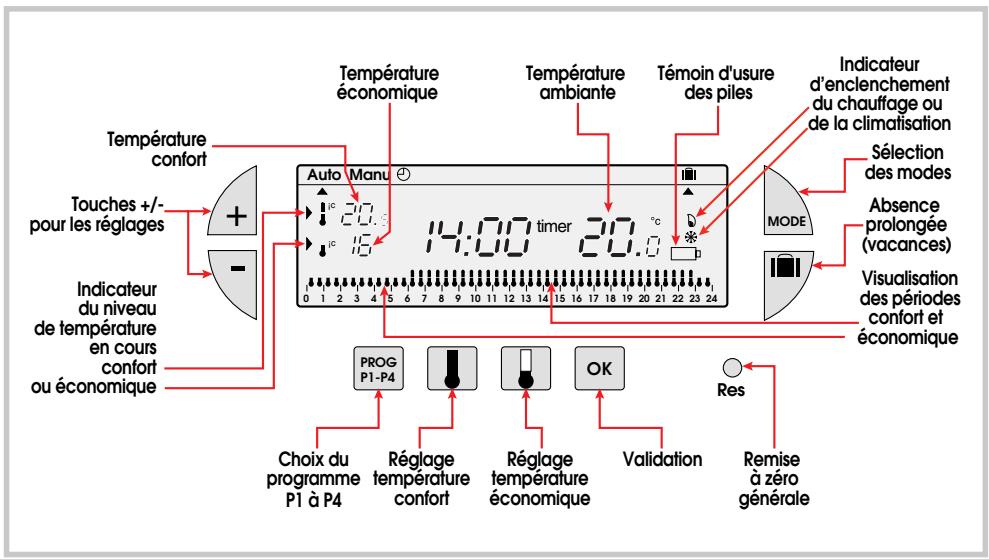

Présentation des produits Installation du thermostat DIGI 24 HF Le thermostat DIGI 24 HF Simple à installer et facile à programmer, le kit DIGI 24 HF vous permet, sans travaux, de programmer et réguler votre chauffage. Pour bien assurer sa fonction de régulation de la température ambiante, le DIGI 24 HF doit être installé à environ 1,5 m du sol, sur un mur intérieur, à l’abri du rayonnement direct et de toute source de chaleur telle que : téléviseur, lampe, radiateur, courant d’air etc. Température économique Température confort Touches +/pour les réglages Température ambiante Témoin d'usure des piles Indicateur d’enclenchement du chauffage ou de la climatisation Sélection des modes Auto Manu

Indicateur du niveau de température en cours confort ou économique

Absence prolongée (vacances) Visualisation des périodes confort et économique

PROG P1-P4 A l’aide du socle fourni avec le DIGI 24 HF, vous pouvez le poser simplement sur un meuble en veillant à ce qu’aucun facteur externe ne l’influence (radiateur, fenêtre, téléphone portable etc.).

Choix du Réglage Réglage programme température température confort économique P1 à P4 Res Validation Remise à zéro générale Vous pouvez également le fixer au mur.

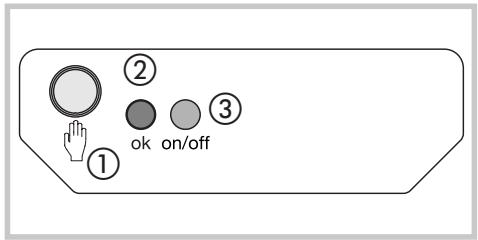

• Pour cela, déclipsez-le socle mural. Le récepteur mural IP43 Le récepteur mural IP43 s’installe facilement et discrètement à proximité de la chaudière. Il reçoit les ordres marche/arrêt en provenance du DIGI 24 HF et les transmet à la chaudière via une sortie filaire. Bouton poussoir de configuration et de forçage. Témoin de mise sous tension et de codage.

Voyant allumé = le produit est alimenté. Ce voyant clignote lors des opérations de codage. Témoin de fonctionnement. Ce voyant est allumé lorsque le contact de sortie du récepteur est fermé = ON.

• Fixez le au mur. Important : l’ensemble émetteur + récepteur est codé en usine, il est donc immédiatement fonctionnel. Inutile de refaire le codage. Mise en place ou remplacement des piles Ce thermostat programmable est pourvu d’un témoin d’usure des piles, veuillez, dès son apparition en bas à droite de l’afficheur, procéder au remplacement de celles-ci (utilisez 2 piles 1,5 V alcalines LR6, l’autonomie est de 12 mois). Lors du remplacement des piles, le programmateur conserve ses programmes pendant 60 secondes. Réinitialisation Avant de commencer la programmation de votre appareil, veuillez abaisser le capot et appuyer sur la touche RESET à l’aide d’une pointe de stylo.

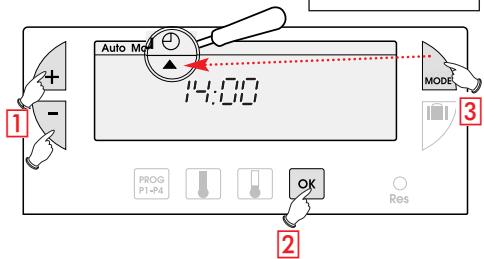

• Raccrochez le produit sur son socle. Mise à l’heure

Appuyez sur la touche P3 = Température confort de 6h à 8h30, de 11h30 à 13h30 et de 16h30 à 23h. Température économique de 8h30 à 11h30, de 13h30 à 16h30 et de 23h à 6h. C’est la première mise en service.

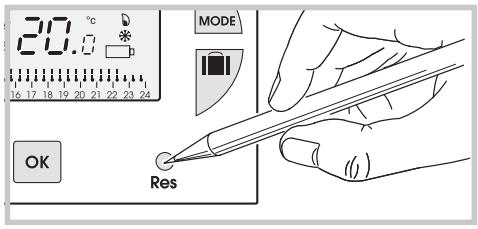

• Vous venez d’appuyer sur la touche RESET.
• Les inscriptions I2:00 et le pointeur ▲ clignotent.

Mettez à l’heure avec les touches +/- (un appui prolongé sur la touche accélère le défilement de l’heure).

plusieurs fois pour obtenir l’horaire 6:00 : chaque appui bref vous fait progresser de 30 minutes et un appui prolongé accélère la progression.

P4 = Programme libre vous permettant de créer des périodes en température confort et des périodes en température économique. Sélection d’un programme existant P1, P2, P3 (en mode programmation, toutes les modifications se valident automatiquement). exemple : P2 Validez avec la touche OK. Vous souhaitez modifier l’heure: Lecture des programmes

l’apparition dans la partie droite de l’écran du numéro de programme P2 clignotant.

Modification de la température confort Appuyez sur la touche . Modifiez la température avec les touches +/-. Validez avec la touche OK. Modification de la température économique Appuyez sur la touche . Modifiez la température avec les touches +/-. Validez avec la touche OK. La programmation Un thermomètre à moitié vide correspond à 30 minutes en température économique. Un thermomètre plein correspond à 30 minutes en température confort. exemple : création de 3 périodes en température confort :de 6h à 8h,de 12h à 14h et de 18h à 22h.

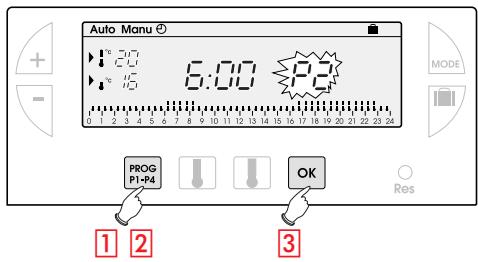

PROG P1-P4 Pour programmer votre DIGI 24 HF vous diposez de 4 programmes : P1, P2, P3, qui sont préenregistrés et non modifiables. P4 est libre et vous permet de créer un programme personnalisé.

P1 = Température confort de 6h à 23h. Température économique de 23h à 6h.

P1 est le programme par défaut. S’il correspond à votre rythme de vie restez en mode automatique, sinon continuez.

Depuis le mode Auto, appuyez sur la touche PROG P1-P4.

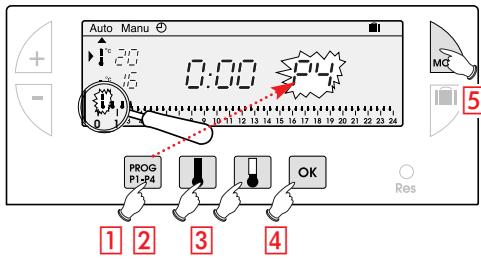

Création d’un programme P4 Un profil de 24h, composé de 48 thermomètres en bas de l’afficheur,vous permet de visualiser aisément la composition de votre programme.

Validez avec la touche OK.

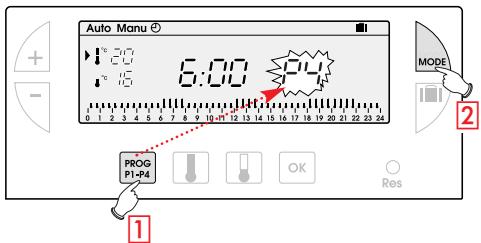

Appuyez sur la touche PROG P1-P4 pour Appuyez sur la touche PROG P1-P4 jusqu’à

Appuyez sur la touche PROG P1-P4 jusqu’à l’apparition dans la partie droite de l’écran du numéro de programme P4 clignotant. Votre afficheur indique 0:00 et le premier thermomètre clignote sur le profil de 24h. P2 = Température confort de 6h à 8h30 et de 16h30 à 23h. Température économique de 8h30 à 16h30 et de 23h à 6h.

Auto. Le mode automatique (Auto) Le passage en mode automatique se fait en appuyant sur la touche MODE MODE jusqu’à l’apparition du pointeur ▲ sous Auto. Auto Manu En mode automatique, l’horloge thermostat s’adapte à votre rythme de vie en réalisant le ou les programme(s) que vous avez choisi(s).

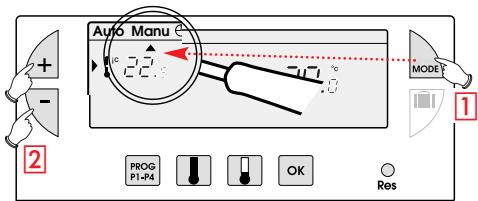

Le mode manuel (Manu) Le mode manuel transforme votre appareil en un simple thermostat. Il vous permet de maintenir une température constante dans votre logement (réglable de 5°C à 30°C). Depuis le mode Auto, appuyez sur la touche PROG P1-P4.

Appuyez sur MODE pour revenir en mode Auto Manu

passer en mode programmation. Le N° du programme en cours clignote sur la partie droite de l’afficheur.

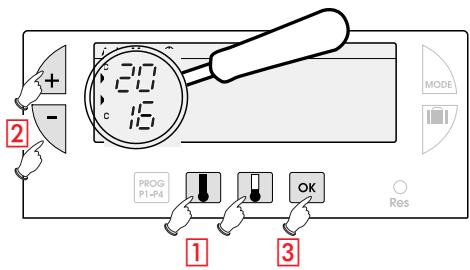

Vous pouvez vérifier votre programmation : Réglage des températures

Validez avec la touche OK. Appuyez sur MODE pour revenir en mode Auto. appuyez sur la touche MODE jusqu’à l’apparition du pointeur ▲ sous le sigle horloge et procéder comme ci-dessus aux points et . Les températures confort et économique sont préréglées : Confort = 20°C, Economique = 16°C.

• Appuyez sur la touche plusieurs fois pour obtenir l’horaire 8:00.
• Appuyez sur la touche plusieurs fois pour obtenir l’horaire I2:00.
• Appuyez sur la touche plusieurs fois pour obtenir l’horaire I4:00.
• Appuyez sur la touche plusieurs fois pour obtenir l’horaire I8:00.
• Appuyez sur la touche plusieurs fois pour obtenir l’horaire 22:00. Nota : si vous avez fait une erreur (ex : 11h30 au lieu de 12h00) utilisez les touches + et - pour avancer ou reculer et corriger à l’aide des touches

Appuyez sur la touche MODE pour positionner le pointeur ▲ sous Manu. Appuyez sur + ou - pour régler la température souhaitée (exemple 22,5°C).

Pour quitter le mode Manu appuyez sur MODE et repositionnez le pointeur ▲ sous Auto.

Modification temporaire de la température En mode automatique, cette fonction très pratique vous permet de modifier temporairement la température ambiante. Auto Manu

• Pour augmenter la température appuyez sur la touche + (plusieurs appuis si nécessaire).
• Pour abaisser la température appuyez sur la touche - (plusieurs appuis si nécessaire). L’indicateur du niveau de température en cours (confort ou économique) se met à clignoter. Cette modification prendra fin lors du prochain changement de température programmée. Pour revenir au programme initial, appuyez sur MODE et replacez le pointeur ▲ sous Auto. L’arrêt du clignotement de l’indicateur du niveau de température en cours (confort ou économique) marque la fin de la modification temporaire. Configuration

Caractéristiques techniques

Le mode absence prolongée vacances Ce mode met votre logement à l’abri des risques du gel en maintenant une température minimum réglable dans votre logement durant vos absences. Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température de votre logement à votre retour. 2 possibilités de maintien hors-gel : Forçage hors-gel permanent

• Appuyez sur , le jour 0I clignote.
• Appuyez une fois sur la touche -, l’affichage FORC clignote.
• Validez avec la touche OK.
• Réglez le niveau de température souhaité pendant votre absence avec les touches +/-.
• Validez avec la touche OK. Pour annuler et revenir en mode Auto, appuyez sur la touche MODE. Maintien hors-gel pour un nombre de jours
• Appuyez sur , le jour 0I clignote.
• Avec les touches +/-, réglez la durée de votre absence en jour (de 1 à 99 jours). La journée en cours compte pour 1.
• Validez avec la touche OK.
• Réglez le niveau de température souhaité pendant votre absence avec les touches +/-.
• Validez avec la touche OK. Le thermostat repassera en mode Auto à la fin de la période réglée. Pour annuler et revenir en mode Auto, appuyez sur la touche MODE. Réglages éventuels Vous pouvez procéder à différents réglages au dos de l’appareil (lorsqu’il est débroché). Pour associer un émetteur au récepteur :
• Appuyez pendant plus de 3 secondes sur le bouton poussoir du récepteur.
• Le voyant OK clignote, relâchez la touche. Vous êtes en mode configuration.
• Appuyez sur le bouton RESET du Thermoflash DIGI 24 HF.
• Le voyant OK du récepteur s'arrête de clignoter au bout de 5 secondes environ. Le lien émetteur/récepteur est établi. Mise à zéro Pour effacer tous les liens émetteur/récepteur :
• Appuyez pendant plus de 10 secondes sur le bouton poussoir du récepteur.
• Le voyant OK clignote lentement puis plus rapidement.
• Ré-appuyez pendant 3 secondes sur le bouton poussoir du récepteur.
• Le voyant OK arrête de clignoter, tous les liens sont effacés. Le récepteur retourne en mode Auto. Forçage La commande manuelle est disponible sur ce produit.
• Appuyez brièvement sur le bouton poussoir du récepteur (appui < 3 s.). Emetteur Plage de réglage de la T° confort : +5°C à +30°C Plage de réglage de la T° réduite : +5°C à +30°C Plage de réglage de la T° vacances : +5°C à +30°C Plage d’affichage de la T° ambiante : 0°C à +40°C Différentiel statique : < 0.3°C Alimentation : 2 piles alcalines 1,5 V LR6 (pour alimenter l’ensemble du produit, transmission radio comprise) Portée typique : 75 m. en champ libre 3 étages dans l’habitat typique Fréquence d’émission : 433,92 MHz Rapport cyclique d’émission : 10% IP : Température de fonctionnement : 0°C à +40°C Température de stockage : -20°C à +70°C Hygrométrie : 95% à 40°C Degré de pollution : normal Dimensions : 115 x 82 x 34 mm Normes : EN 301-489-3 Récepteur Alimentation : 230 V +10 % à -15 % Charge minimale : 12 V 100 mA Sortie : 1 contact inverseur libre de potentiel Pouvoir de coupure : AC1 : 16 A 250 V Inductif : 3 A (cos ϕ = 0,6) Fréquence radio :

Indice de protection : IP43 Classe d’isolation : Tenue aux chocs : IK04 T° de fonctionnement : -10°C à +60°C T° de stockage : -20°C à +70°C Capacité souple : 0,5 à 1,5 mm Capacité rigide : 0,5 à 2,5 mm Dimensions : 130 x 60 x 27 mm Hygrométrie : 90% max. à 20°C Classe de réception : Normes : EN 60669-2-1

Normes : EN 300220-3, EN 301-489-1 et EN 301-489-3. Chaque appui bref inverse l’état de la sortie. Remarque : la commande radio reste prioritaire. Que faire si ?

• Le chauffage ne se met pas en marche: - le récepteur n’est pas alimenté : (voyant OK éteint).Vérifiez le fusible et le disjoncteur.
• Le récepteur est hors de portée de l’émetteur : - rapprochez-vous suffisamment du récepteur.
• Le récepteur ne reconnaît pas le code de l’émetteur : - reconfigurez le récepteur.
• L'application ne se met pas en marche ou ne s’arrête pas : - le récepteur ou l'émetteur est dans une zone perturbée par des émissions d'ondes (radio amateur, télévision, borne réseau GSM etc.) : déplacez le récepteur ou l'émetteur hors de la zone perturbée. Si le problème persiste contactez votre électricien.

1- Sélection du type d’installation

2- Sélection du mode de régulation

■ Tout ou rien Chronoproportionnel Le mode chronoproportionnel est plus particulièrement conseillé pour des installations de planchers chauffants (forte inertie).

3- Fonction anti-blocage de la pompe de circulation (enclenchement de la pompe

durant 1 minute toutes les 24 heures) ■ Arrêt fonction anti-blocage Marche fonction ■ anti-blocage Utilisable partout en Europe

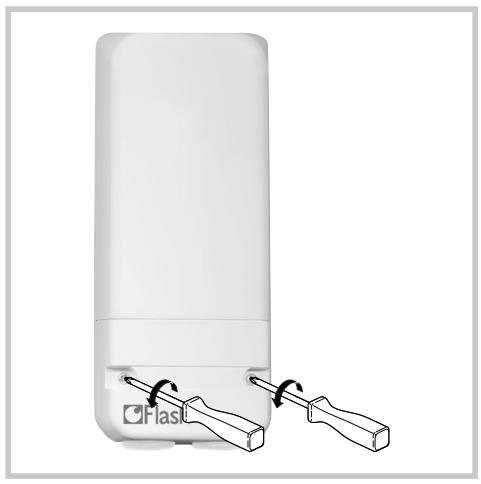

Installation du récepteur

Avant toute intervention, coupez le courant. Le schéma de câblage ne représente pas les protections. L’installation doit être réalisée par un professionnel dans le respect des normes en vigueur. Pour faciliter son installation, le kit Thermoflash DIGI 24 HF est livré avec un câble souple 4 fils de 1,5 mm2, longueur 1,20 m (non raccordé). Pour le raccordement du récepteur HF, nous vous conseillons d’utiliser ce câble, en respectant le code couleur suivant : brun= phase bleu = neutre gris liaison vers la chaudière noir 85 mm

Pour convecteurs sans régulation fil pilote

Dans le cas d’un branchement avec 2 types d’appareils (chauffage et climatisation), veillez à éteindre l’un des appareils pour éviter que les deux ne fonctionnent simultanément durant la même saison 33 rue Saint-Nicolas B.P. 50152 - 67704 SAVERNE Cedex Tél. 03 88 01 88 01 - Fax 03 88 01 88 90 www.flash.fr
