KIT THERMO DIGI 24 HF - Termostato FLASH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit termostato programable inalámbrico con receptor mural IP43
Marca	FLASH
Modelo	KIT THERMO DIGI 24 HF
Dimensiones del emisor	115 x 82 x 34 mm
Dimensiones del receptor	130 x 60 x 27 mm
Peso	Aprox. 300 g (kit completo)
Alimentación del emisor	2 pilas alcalinas 1,5 V LR6 (autonomía 12 meses)
Alimentación del receptor	230 V +10% / -15%
Rangos de ajuste de temperaturas	Confort, económico, antihielo: +5°C a +30°C
Visualización temperatura ambiente	0°C a +40°C
Diferencial estático	< 0.3°C
Frecuencia de radio	433,92 MHz
Alcance de radio	75 m en campo libre, 3 pisos en vivienda típica
Índice de protección del emisor	IP30
Índice de protección del receptor	IP43
Programas predefinidos	3 programas (P1, P2, P3) no modificables + 1 programa libre (P4)
Modos de funcionamiento	Auto, Manual, Ausencia prolongada (antihielo), Modificación temporal
Tipo de regulación	Todo o nada o Cronoproporcional (seleccionable)
Funciones especiales	Antibloqueo bomba de circulación, codificación de fábrica emisor/receptor
Salida del receptor	Contacto inversor libre de potencial, poder de corte 16 A (resistivo) / 3 A (inductivo)
Temperatura de funcionamiento del emisor	0°C a +40°C
Temperatura de funcionamiento del receptor	-10°C a +60°C
Mantenimiento	Reemplazar las pilas cuando aparezca el indicador de desgaste; limpiar con un paño seco
Seguridad	Protección antihielo, clase de aislamiento II (receptor), resistencia a golpes IK04

Preguntas frecuentes - KIT THERMO DIGI 24 HF FLASH

¿Cómo instalar el kit DIGI 24 HF?

Coloque el emisor (termostato) en una pared interior a 1,5 m del suelo, lejos de fuentes de calor. Utilice la base suministrada para apoyarlo o fijarlo a la pared. El receptor mural se fija cerca de la caldera. Conéctelo a la red (230 V) y conéctelo a la caldera según el esquema suministrado (marrón=fase, azul=neutro, gris/negro=unión caldera). La codificación ya está realizada en fábrica, por lo que el conjunto es inmediatamente funcional.

¿Cómo ajustar la hora en el termostato?

Después de presionar RESET, la hora parpadea (12:00). Use las teclas + y - para ajustar la hora (pulsación prolongada acelera el desplazamiento). Valide con OK. Para modificar la hora posteriormente, presione MODE hasta ver el puntero ▲ debajo del reloj, luego ajuste como arriba.

¿Cuáles son los programas disponibles y cómo seleccionarlos?

Hay cuatro programas disponibles: P1 (confort 6h-23h), P2 (confort 6h-8h30 y 16h30-23h), P3 (confort 6h-8h30, 11h30-13h30 y 16h30-23h) y P4 (programa libre). Para seleccionar P1, P2 o P3: presione PROG P1-P4 hasta ver parpadear el número deseado, luego valide con OK. P4 se crea configurando tramos de 30 minutos (termómetro lleno = confort, vacío = económico).

¿Cómo crear un programa personalizado P4?

Desde el modo Auto, presione PROG P1-P4. Presione nuevamente para seleccionar P4 parpadeante. La pantalla muestra 0:00 y el primer termómetro parpadea. Use + y - para avanzar/retroceder en pasos de 30 minutos. Para cada tramo de confort, sitúese en la hora de inicio, luego presione la tecla ⚠ (o la tecla de validación) para cambiar el termómetro a lleno (confort). Repita para cada transición. Valide con OK luego presione MODE para volver a Auto.

¿Cómo cambiar al modo manual y ajustar una temperatura constante?

Presione MODE hasta que el puntero ▲ esté debajo de Manu. Use + o - para ajustar la temperatura deseada (de 5°C a 30°C). Para volver al modo Auto, presione MODE y reposicione el puntero debajo de Auto.

¿Cómo activar el modo ausencia prolongada (vacaciones)?

Presione la tecla (modo vacaciones). El día parpadea. Para un forzado permanente, presione una vez - hasta ver FORC parpadear, valide con OK, ajuste la temperatura antihielo con +/- y valide. Para una duración definida: con +/-, ajuste el número de días (1-99), valide con OK, ajuste la temperatura, valide. El termostato vuelve a Auto al final del período. Para cancelar, presione MODE.

¿Cuál es el alcance de radio entre el emisor y el receptor?

El alcance típico es de 75 metros en campo libre y puede atravesar hasta 3 pisos en una vivienda típica. La frecuencia utilizada es 433,92 MHz. Si la conexión se ve afectada, acerque los dispositivos o reconfigúrelos.

¿Qué hacer si la calefacción no se enciende?

Verifique que el indicador OK del receptor esté encendido (alimentación de red). Si no, revise el fusible/interruptor. Asegúrese de que el emisor esté dentro del alcance (máx 75 m). Si el indicador está encendido pero la calefacción no funciona, puede haber un problema de codificación: realice una reconfiguración (presione 3 s el botón del receptor hasta que parpadee, luego presione Reset del emisor). Verifique también que el modo Auto esté activo y que la temperatura de consigna sea superior a la temperatura ambiente.

¿Cómo reemplazar las pilas del emisor?

Cuando aparezca el indicador de desgaste de pilas en la parte inferior derecha de la pantalla, reemplace las pilas. Use 2 pilas alcalinas LR6 1,5 V. Abra la tapa, inserte las pilas respetando la polaridad. El termostato conserva sus programas durante aproximadamente 60 segundos después de retirar las pilas. La autonomía es de 12 meses.

¿Cuáles son los ajustes posibles en la parte posterior del dispositivo?

En la parte posterior del emisor (desconectado), puede seleccionar: 1- Tipo de instalación (Calefacción o Aire acondicionado); 2- Modo de regulación (Todo o nada o Cronoproporcional para suelos radiantes); 3- Función antibloqueo de la bomba de circulación (activada/desactivada). Estos ajustes se realizan mediante interruptores o puentes (no se describen en detalle, consulte el manual).

MANUAL DE USUARIO KIT THERMO DIGI 24 HF FLASH

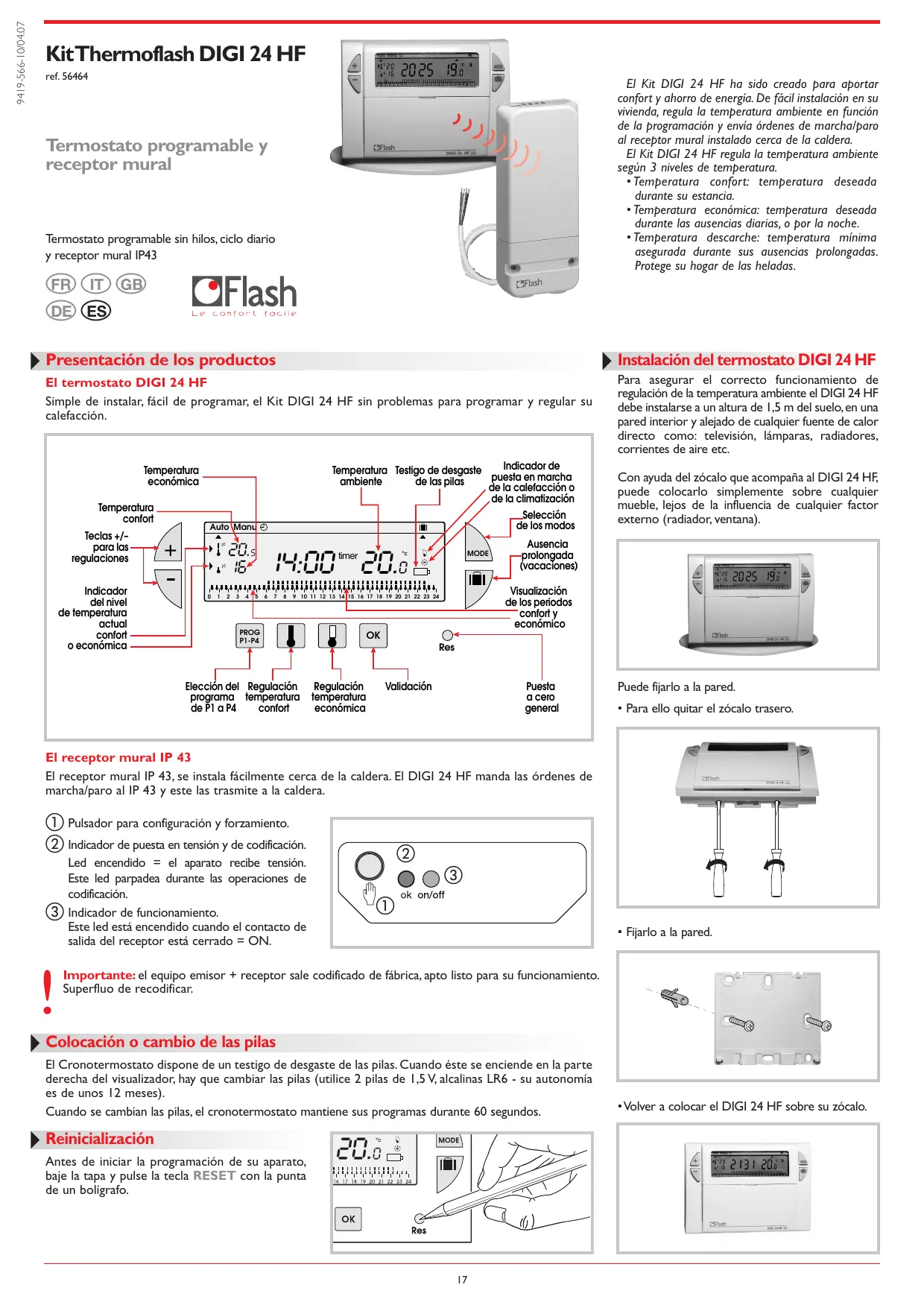

Presentación de los productos

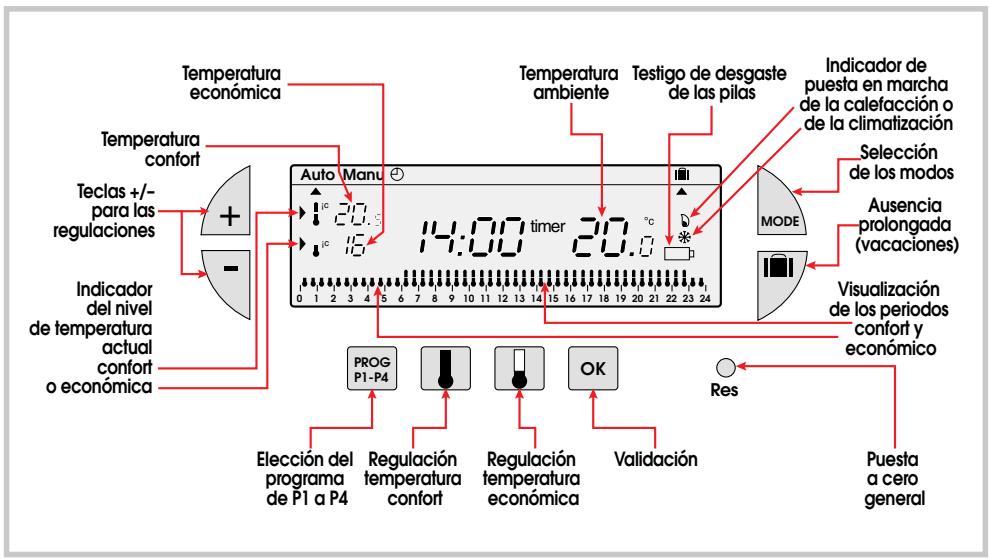

El termostato DIGI 24 HF

Simple de instalar, fácil de programar, el Kit DIGI 24 HF sin problemas para programar y regular su calefacción.

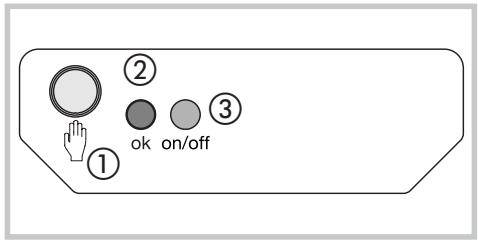

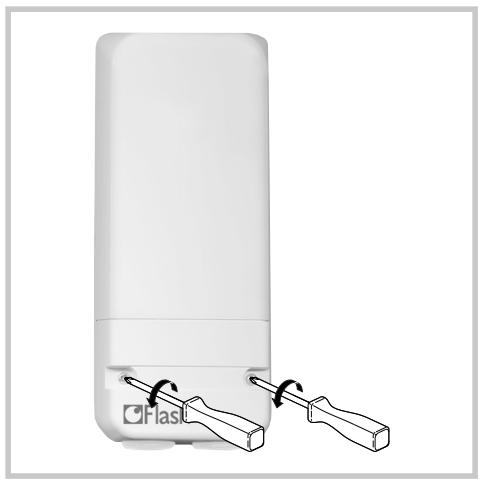

El receptor mural IP 43, se instala fácilmente cerca de la caldera. El DIGI 24 HF manda las órdenes de marcha/paro al IP 43 y este las trasmite a la caldera.

① Pulsador para configuración y forzamiento.
② Indicador de puesta en tensión y de codificación. Led encendido = el aparato recibe tensión. Este led parpadea durante las operaciones de codificación.
③ Indicador de funcionamiento. Este led está encendido cuando el contacto de salida del receptor está cerrado = ON.

Importante: el equipo emisor + receptor sale codificado de fábrica, apto listo para su funcionamiento. Superfluo de recodificar.

Colocación o cambio de las pilas

El Cronotermostato dispone de un testigo de desgaste de las pilas. Cuando éste se enciende en la parte derecha del visualizador, hay que cambiar las pilas (utilice 2 pilas de 1,5 V, alcalinas LR6 - su autonomía es de unos 12 meses).

Cuando se cambian las pilas, el cronotermostato mantiene sus programas durante 60 segundos.

Reinicialización

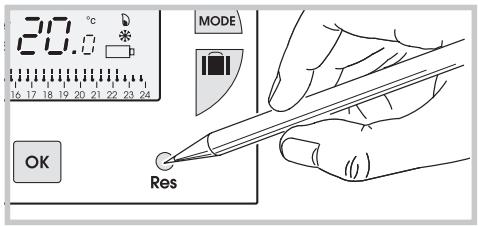

Antes de iniciar la programación de su aparato, baje la tapa y pulse la tecla RESET con la punta de un bolígrafo.

El Kit DIGI 24 HF ha sido creado para aportar confort y ahorro de energía. De fácil instalación en su vivienda, regula la temperatura ambiente en función de la programación y envía órdenes de marcha/paro al receptor mural instalado cerca de la caldera.

El Kit DIGI 24 HF regula la temperatura ambiente según 3 niveles de temperatura.

• Temperatura confort: temperatura deseada durante su estancia.
• Temperatura económica: temperatura deseada durante las ausencias diarias, o por la noche.
• Temperatura descarche: temperatura mínima asegurada durante sus ausencias prolongadas. Protege su hogar de las heladas.

Instalación del termostato DIGI 24 HF

Para asegurar el correcto funcionamiento de regulación de la temperatura ambiente el DIGI 24 HF debe instalarse a un altura de 1,5 m del suelo, en una pared interior y alejado de cualquier fuente de calor directo como: televisión, lámparas, radiadores, corrientes de aire etc.

Con ayuda del zócalo que acompaña al DIGI 24 HF, puede colocarlo simplemente sobre cualquier mueble, lejos de la influencia de cualquier factor externo (radiador, ventana).

Puede fijarlo a la pared.

- Para ello quitar el zócalo trasero.

- Volver a colocar el DIGI 24 HF sobre su zócalo.

Puesta en hora

Es la primera puesta en servicio.

• Acaba de pulsar la tecla RESET.
• Las inscripciones 12:00 y el apuntador ▲ se encienden intermitentemente.

1 Ponga la hora con las teclas +/- (si pulsa la tecla de forma prolongada, se acelera el paso de la hora).
2 Valide con la tecla OK.
3 Si desea modificar la hora o el día, pulse la tecla MODE hasta que aparezca el apuntador ▲ bajo la sigla reloj, y proceda como en los puntos 1 y 2.

Regulación de las temperaturas

Las temperaturas confort y económica están preajustadas: Confort = 20°C, Económica = 16°C.

Modificación de la temperatura confort

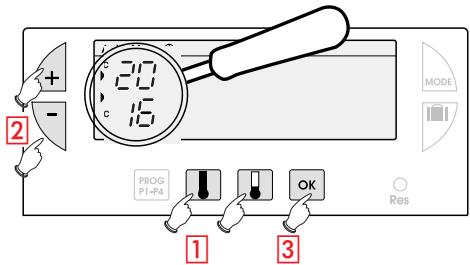

1 Pulse la tecla
2 Modifique la temperatura con las teclas +/-
3 Valide con la tecla OK.

Modificación de la temperatura económica

1 Pulse la tecla
2 Modifique la temperatura con las teclas +/-
3 Valide con la tecla OK.

Programación PROG P1-P4

Para programar su día, dispone de 4 programas P1, P2, P3, que están prerregistrados y no son modificables. P4 que es libre, y le permite crear un programa personalizado.

PI = Temperatura confort de 6h a 23h.

Temperatura económica de 23h a 6h.

[Non-Text]

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

PI está asignado de forma estándar. Si corresponde a su ritmo de vida, manténgase en modo automático; de lo contrario, continúe.

Temperatura económica de 8h30 a 16h30 y de 23h a 6h.

......

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P3 = Temperature confort de 6h a 8h30, de 11h30 a 13h30 y de 16h30 a 23h. Temperatura económica de 8h30 a 11h30, de 13h30 a 16h30 y de 23h a 6h.

......

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Programa libre que le permite crear tres periodos en temperatura confort y otros tres en temperatura económica.

Selección de un programa existente P1, P2 o P3 (en modo programación, todas las modificaciones se validan automáticamente).

Ejemplo: P2

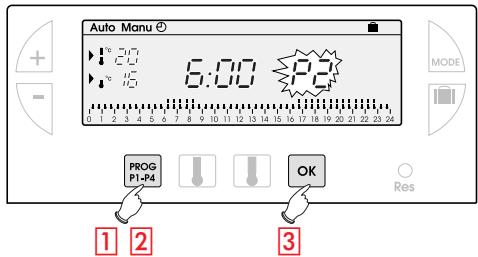

1 Pulse la tecla PROG PI-P4 para pasar al modo programación. El N° del programa asignado al día parpadea en la parte derecha del visualizador.
② Pulse la tecla PROG P1-P4 hasta que aparezca intermitentemente el número de programa P2 en la parte derecha de la pantalla. ③ Valide con la tecla OK.

Creación de un programa P4

Un perfil de 24 h compuesto por 48 termómetros en la parte inferior del visualizador le permite visualizar fácilmente la composición de su programa.

Un termómetro vacío hasta la mitad corresponde a 30 minutos en temperatura económica.
Un termómetro lleno corresponde a 30 minutos en temperatura confort.

Ejemplo: creación de 3 periodos en temperatura confort: de 6h a 8h, de 12h a 14h y de 18h a 22h.

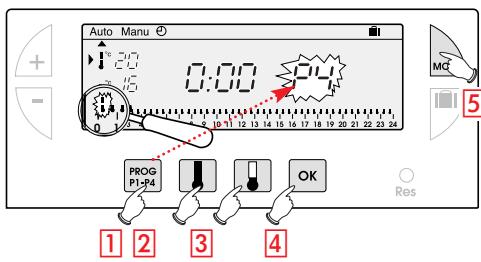

1 Desde el modo Auto, pulse la tecla PROG PI-P4.
② Pulse la tecla PROG P1-P4 hasta que aparezca intermitentemente el número de programa P4 en la parte derecha de la pantalla. Su visualizador indica 0:00 y el primer termómetro parpadea sobre el perfil de 24 h.

3 Pulse la tecla varias veces para obtener el horario 6:00: cada pulsación breve hace avanzar 30 minutos, y una pulsación prolongada acelera la progresión.

• Pulse la tecla varias veces para obtener el horario 8:00.
• Pulse la tecla varias veces para obtener el horario 12:00.
• Pulse la tecla ■ varias veces para obtener el horario 14:00.
• Pulse la tecla varias veces para obtener el horario 18:00.
• Pulse la tecla ↓ varias veces para obtener el horario 22:00.

Nota: si ha cometido un error (por ej.: 11h30 en vez de 12h00, utilice las teclas +/- para avanzar o retroceder, y modifique con las teclas

4 Valide con la tecla OK.
5 Pulse la tecla MODE para pasar a modo Auto.

Lectura de los programas

Puede verificar su programación:

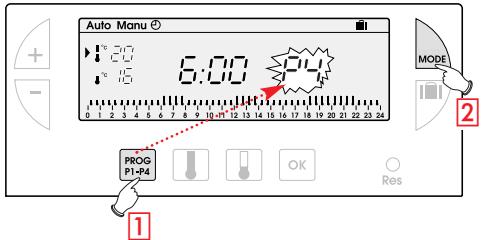

1 Desde el modo Auto, pulse la tecla PROG P1-P4.
[Non-Text]
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2 Pulse la tecla MODE para pasar a modo Auto.

Modo automático (Auto)

El paso a modo automático se efectúa pulsando la tecla MODE hasta que aparezca el apuntador ▲ bajo Auto.

En modo automático, el Cronotermostato se adapta a su ritmo de vida, ejecutando el o los programas que haya elegido.

Modo manual (Manu)

El modo manual transforma su aparato en un simple termostato.
Le permite mantener una temperatura constante en su vivienda (regulable de 5°C a 30°C).

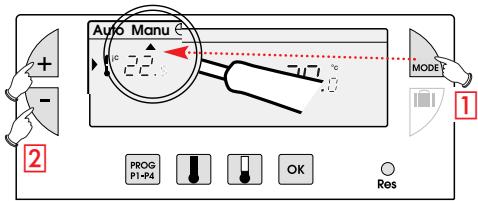

1 Pulse la tecla MODE para situar el apuntador ▲ bajo Manu.
2 Pulse + o - para ajustar la temperatura deseada (ejemplo 22,5°C).

Para abandonar el modo Manu, pulse la tecla MODE y vuelva a situar el apuntador ▲ bajo Auto.

Modificación temporal de la temperatura

En modo automático, esta práctica función le permite modificar temporalmente la temperatura ambiente.

• Para aumentar la temperatura ambiente, pulse la tecla + (varias veces si fuera necesario).
• Para reducir la temperatura, pulse la tecla - varias veces si fuera necesario).

El indicador del nivel de temperatura actual (confort o económica) comienza a parpadear. Esta modificación finalizará en el siguiente cambio de temperatura programada.

Para volver al programa inicial, pulse MODE y sitúe el apuntador ▲ bajo Auto.

La parada del parpadeo del indicador de temperatura actual (confort o económica) marca el fin de la modificación temporal.

Modo ausencia prolongada vacaciones

Este modo evita el riesgo de helada de su vivienda, manteniendo una temperatura mínima regulable durante sus ausencias.

Puede programar el tiempo que vaya a estar ausente, para prever el aumento de temperatura de su vivienda a su regreso.

2 posibilidades para mantener el sistema antihelada:

Forzamiento de la antihelada permanente

• Pulse la tecla [icon], el día ðl parpadea.
• Pulse una vez la tecla -, la indicación F_ORC parpadea.
• Valide con la tecla OK.
• Regule el nivel de temperatura que desea durante su ausencia con las tecla +/-
• Valide con la tecla OK.

Para anular y volver al Auto, pulse la tecla MODE.

Forzamiento de la antihelada para un número de días.

• Pulse la tecla [icon], el día ðl parpadea.
• Con las teclas +/-, ajuste la duración de su ausencia en días. La jornada actual como I.
• Valide con la tecla OK.
• Regule el nivel de temperatura que desea durante su ausencia con las teclas +/-
• Valide con la tecla OK.

Para anular y volver al Auto, pulse la tecla MODE.

Regulaciones eventuales

Puede efectuar los diferentes regulaciones en la parte trasera del aparato (cuando está desenchufado).

1- Selección del tipo de regulación

2- Selección del modo regulación

Se recomienda muy especialmente el modo cronoproporcional para instalaciones de calefacción por el suelo (inercia baja o mediana).

3- Función antibloqueo de la bomba de circulación (accionamiento de la bomba durante 1 minuto cada 24 horas)

Configuración

Para sintonizar un emisor con el receptor:

• Mantener pulsado durante más de 3 segundos el pulsado ① del receptor.
• El testigo OK ② parpadea, relajar el pulsado. El receptor está en modo configuración.
• Mantener pulsado durante 3 segundos la tecla RESET del Thermoflash DIGI 24 HF.
• El testigo OK ② del receptor deja de parpadear despues de 5 segundos.

La sintonización emisor/receptor queda establecida.

Borrado

Para borrar todas las sincronizaciones emisor/receptor:

• Mantener pulsado durante mas de 10 segundos el pulsador (1) del receptor.
• El testigo OK ② parpadea primero lentamente y luego mas rapidamente.
• Pulsar de nuevo durante 3 segundos el pulsador ① del receptor.
• El testigo OK ② deja de parpadear, todos las sincronizaciones han sido borrados.

El receptor retorna al modo Auto.

Forzamiento

Este producto puede ser controlado manualmente.

- Pulsar rapidamente el pulsador ① del receptor (menos de 3 segundos).

Cada presión invierte el estado de la salida.

Nota: el radiocontrol es siempre prioritario.

¿Qué hacer si ?

• La calefacción no se pone en marcha:
• el receptor no recibe alimentación: (testigo OK ② apagado). Revisar el fusible y el interruptor.
• El receptor está fuera del alcance el emisor: - acercarse más al receptor.
• El receptor no reconoce el código del emisor:

- volver a instalar el receptor.

- La aplicación no se pone en marcha o no se deja:

- el receptor está perturbado por una emisión de ondas (radioaficionado, pantalla de televisión, reemisor de teléfono móvil...): intentar desplazar la fuente de emisión de las ondas perturbadoras.

Si el problema continúa, llamar al electricista.

Características técnicas

Emisor

Rango regulación T° confort: +5°C a +30°C

Rango regulación de T° Reducida: +5°C a +30°C

Rango regulación T° Fuera de helada:

+5^ a +30^

Gama de visualización de la T° ambiente:

0^ C a +40°C

Diferencia estática: <0.3°C

Alimentación: 2 pilas alcalinas 1,5 V LR6

(para alimentar el equipo de productos, transmisor radio incluido)

Distancia de emisión: 75 m en campo libre 3 etapas dentro de una vivienda clásica

Frecuencia de emisión: 433.92 MHz

Relación ciclica de emición: 10%

IP: 30

Escala de funcionamiento: 0°C a +40°C

Temperatura de almacenamiento: -20^ a +70^

Higrometría: 95% a 40°C

Grado de polución: normal

Volumen: 115 x 82 x 34 mm

Normas: EN 301-489-3

Receptor

Alimentación: 230 V +10 % a -15 %

Carga minima: 12 V 100 mA

Salida: I contacto inversor libre de potencial

Poder de corte:

ACI: 16 A 250 V

Inductivo: 3 A (cos φ = 0,6)

Radiofrecuencia: 433.92 MHz

Indice de protección: IP43

Clase de protección: II

Resistencia al choque: IK04

T° de funcionamiento: -10°C a +60°C

T° de almacenamiento: -20°C a +70°C

Capacidad flexible: 0,5 a 1,5 mm ^4

Capacidad rigido: 0,5 a 2,5 mm ^4

Volumen: 130 × 60 × 27 mm

Higrometría: 90% max. a 20°C

Receiver class: 2

Normas: EN 60669-2-1

Normas: EN 300220-3,

EN 301-489-1 y EN 301-489-3.

Instalación del receptor

Antes de calquier manipulación, para la instalación, cortar la corriente!
El esquema de conexión no representa las protecciones. La instalación debe ser realizada por un profesional en el respecto de las normas en vigor.

Para facilitar su instalación el kit Thermoflash DIGI 24 HF se suministra con un cable flexible de 4 conductores de 1,5 mm ^2 de 1,20 m de largo (no conectado).

Para la conexión del receptor HF, se recomienda el uso de este cable, respetando los colores siguientes:

marrón = fase

azul = neutro

gris negro} conexión con la caldera

En caso de conexión con 2 instalaciones diferentes (calefacción y climatización), piense en
apagar uno de los dos aparatos para evitar que los dos funciones simultáneamente en la misma estación.
