KIT THERMO DIGI 24 HF - Termostato FLASH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit termostato programmabile senza filo con ricevitore a parete IP43
Marca	FLASH
Modello	KIT THERMO DIGI 24 HF
Dimensioni trasmettitore	115 x 82 x 34 mm
Dimensioni ricevitore	130 x 60 x 27 mm
Peso	Circa 300 g (kit completo)
Alimentazione trasmettitore	2 batterie alcaline 1,5 V LR6 (autonomia 12 mesi)
Alimentazione ricevitore	230 V +10% / -15%
Campi di regolazione temperature	Confort, economico, antigelo: +5°C a +30°C
Visualizzazione temperatura ambiente	0°C a +40°C
Differenziale statico	< 0.3°C
Frequenza radio	433,92 MHz
Portata radio	75 m in campo libero, 3 piani in tipica abitazione
Grado di protezione trasmettitore	IP30
Grado di protezione ricevitore	IP43
Programmi preimpostati	3 programmi (P1, P2, P3) non modificabili + 1 programma libero (P4)
Modalità di funzionamento	Auto, Manuale, Assenza prolungata (antigelo), Modifica temporanea
Tipo di regolazione	Tutto o niente o Cronoproporzionale (selezionabile)
Funzioni speciali	Anti-blocco pompa di circolazione, codifica di fabbrica trasmettitore/ricevitore
Uscita ricevitore	Contatto invertitore libero da potenziale, potere di interruzione 16 A (resistivo) / 3 A (induttivo)
Temperatura di funzionamento trasmettitore	0°C a +40°C
Temperatura di funzionamento ricevitore	-10°C a +60°C
Manutenzione	Sostituzione delle batterie all'apparizione dell'indicatore di usura; pulire con un panno asciutto
Sicurezza	Protezione antigelo, classe di isolamento II (ricevitore), resistenza agli urti IK04

Domande frequenti - KIT THERMO DIGI 24 HF FLASH

Come installare il kit DIGI 24 HF?

Posizionare il trasmettitore (termostato) su una parete interna a 1,5 m dal pavimento, lontano da fonti di calore. Utilizzare la base fornita per appoggiarlo o fissarlo al muro. Il ricevitore a parete si fissa vicino alla caldaia. Collegarlo alla rete (230 V) e collegarlo alla caldaia secondo lo schema fornito (marrone=fase, blu=neutro, grigio/nero=collegamento caldaia). La codifica è già effettuata in fabbrica, quindi l'insieme è immediatamente funzionante.

Come regolare l'ora sul termostato?

Dopo aver premuto RESET, l'ora lampeggia (12:00). Utilizzare i tasti + e - per regolare l'ora (pressione prolungata accelera lo scorrimento). Confermare con OK. Per modificare l'ora in seguito, premere MODE fino a vedere il puntatore ▲ sotto l'orologio, quindi regolare come sopra.

Quali sono i programmi disponibili e come selezionarli?

Sono disponibili quattro programmi: P1 (comfort 6h-23h), P2 (comfort 6h-8h30 e 16h30-23h), P3 (comfort 6h-8h30, 11h30-13h30 e 16h30-23h) e P4 (programma libero). Per selezionare P1, P2 o P3: premere PROG P1-P4 fino a vedere lampeggiare il numero desiderato, quindi confermare con OK. P4 si crea configurando fasce di 30 minuti (termometro pieno = comfort, vuoto = economico).

Come creare un programma personalizzato P4?

Dalla modalità Auto, premere PROG P1-P4. Premere di nuovo per selezionare P4 lampeggiante. Il display mostra 0:00 e il primo termometro lampeggia. Utilizzare + e - per avanzare/arretrare a passi di 30 minuti. Per ogni fascia di comfort, posizionarsi all'ora di inizio, poi premere il tasto ⚠ (o il tasto di conferma) per commutare il termometro in pieno (comfort). Ripetere per ogni transizione. Confermare con OK poi premere MODE per tornare in Auto.

Come passare alla modalità manuale e impostare una temperatura costante?

Premere MODE fino a quando il puntatore ▲ è sotto Manu. Utilizzare + o - per regolare la temperatura desiderata (da 5°C a 30°C). Per tornare alla modalità Auto, premere MODE e riposizionare il puntatore sotto Auto.

Come attivare la modalità assenza prolungata (vacanze)?

Premere il tasto (modalità vacanze). Il giorno lampeggia. Per un forzamento permanente, premere una volta - fino a vedere FORC lampeggiare, confermare con OK, regolare la temperatura antigelo con +/- e confermare. Per una durata definita: con +/-, regolare il numero di giorni (1-99), confermare con OK, regolare la temperatura, confermare. Il termostato torna in Auto alla fine del periodo. Per annullare, premere MODE.

Qual è la portata radio tra trasmettitore e ricevitore?

La portata tipica è di 75 metri in campo libero e può attraversare fino a 3 piani in una tipica abitazione. La frequenza utilizzata è 433,92 MHz. Se il collegamento è disturbato, avvicinare i dispositivi o riconfigurare la codifica.

Cosa fare se il riscaldamento non si accende?

Verificare che la spia OK del ricevitore sia accesa (alimentazione di rete). Altrimenti, controllare il fusibile/interruttore. Assicurarsi che il trasmettitore sia in portata (max 75 m). Se la spia è accesa ma il riscaldamento non funziona, potrebbe esserci un problema di codifica: effettuare una riconfigurazione (premere 3s sul pulsante del ricevitore fino al lampeggio, poi premere Reset sul trasmettitore). Verificare anche che la modalità Auto sia attiva e che la temperatura impostata sia superiore alla temperatura ambiente.

Come sostituire le batterie del trasmettitore?

All'apparizione dell'indicatore di usura delle batterie in basso a destra dello schermo, sostituire le batterie. Utilizzare 2 batterie alcaline LR6 1,5 V. Aprire il coperchio, inserire le batterie rispettando la polarità. Il termostato conserva i programmi per circa 60 secondi dopo la rimozione delle batterie. L'autonomia è di 12 mesi.

Quali sono le regolazioni possibili sul retro dell'apparecchio?

Sul retro del trasmettitore (smontato), è possibile selezionare: 1- Tipo di installazione (Riscaldamento o Aria condizionata); 2- Modalità di regolazione (Tutto o niente o Cronoproporzionale per pavimenti radianti); 3- Funzione anti-blocco della pompa di circolazione (on/off). Queste regolazioni si effettuano tramite interruttori o jumper (non descritti in dettaglio, vedere il manuale).

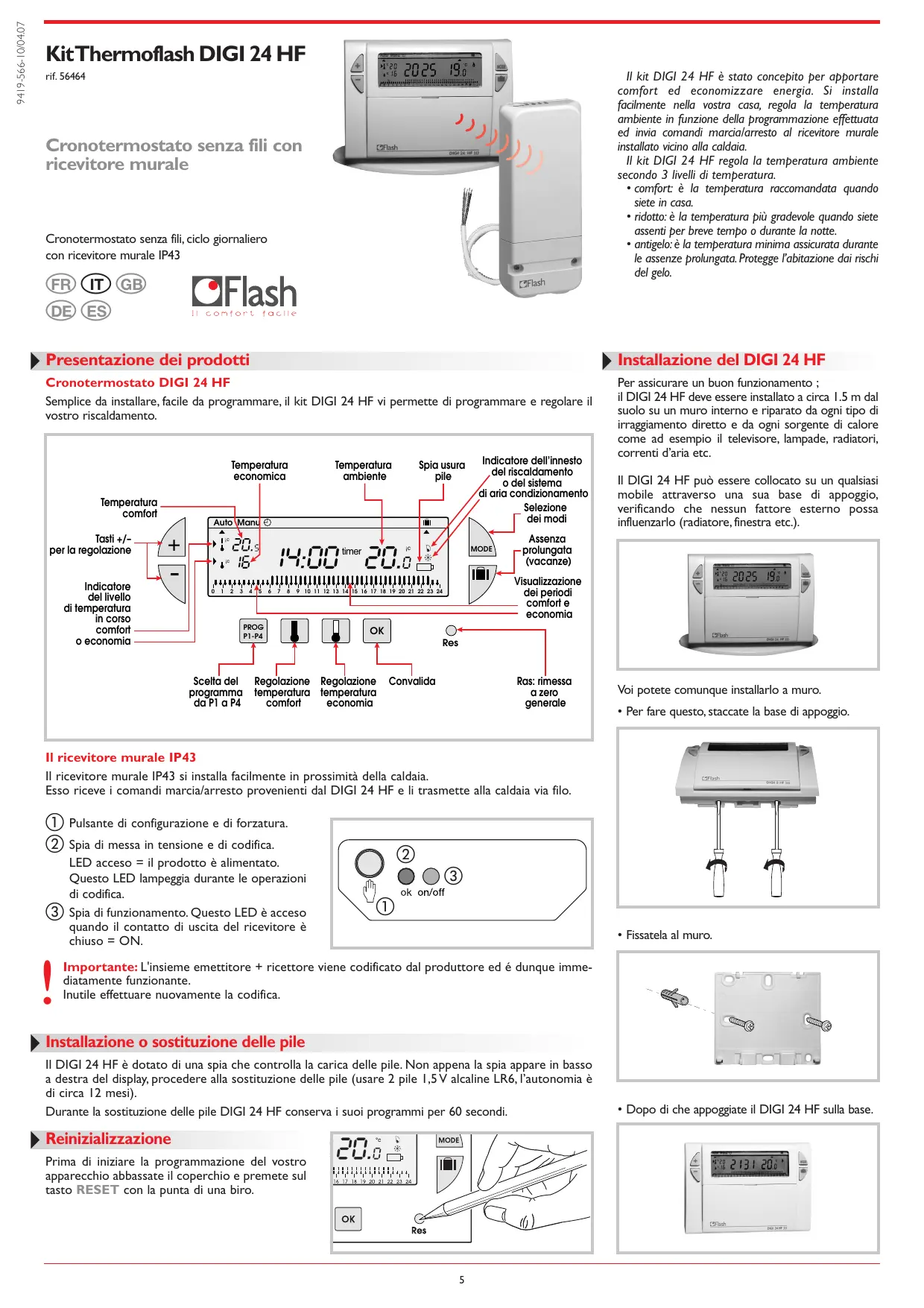

MANUALE UTENTE KIT THERMO DIGI 24 HF FLASH

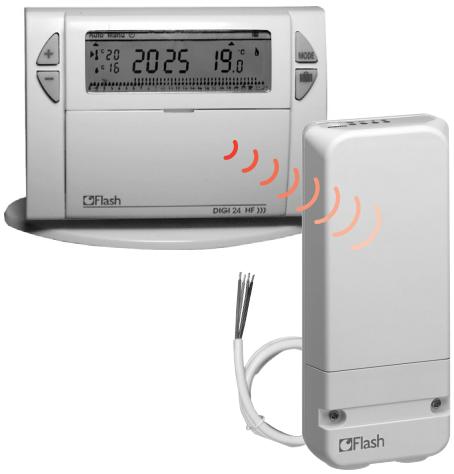

Cronotermostato senza fili con ricevitore murale

Cronotermostato senza fili, ciclo giornaliero con ricevitore murale IP43

Il comfort facile

Presentazione dei prodotti

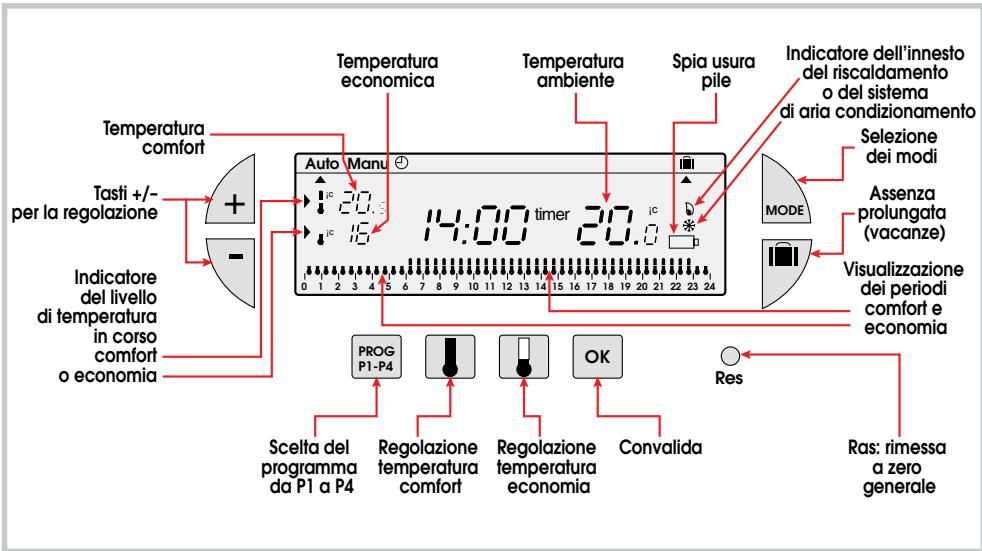

Cronotermostato DIGI 24 HF

Semplice da installare, facile da programmare, il kit DIGI 24 HF vi permette di programmare e regolare il vostro riscaldamento.

Il ricevitore murale IP43

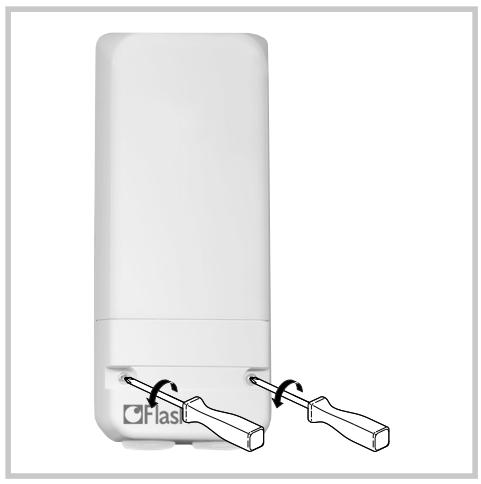

Il ricevitore murale IP43 si installa facilmente in prossimità della caldaia. Esso riceve i comandi marcia/arresto provenienti dal DIGI 24 HF e li trasmette alla caldaia via filo.

① Pulsante di configurazione e di forzatura.
② Spia di messa in tensione e di codifica. LED acceso = il prodotto è alimentato. Questo LED lampeggia durante le operazioni di codifica.
③ Spia di funzionamento. Questo LED è acceso quando il contatto di uscita del ricevitore è chiuso = ON.

Importante: L'insieme emettitore + ricettore viene codificato dal produttore ed è dunque immediatamente funzionante. Inutile effettuare nuovamente la codifica.

▶ Installazione o sostituzione delle pile

Il DIGI 24 HF è dotato di una spia che controlla la carica delle pile. Non appena la spia appare in basso a destra del display, procedere alla sostituzione delle pile (usare 2 pile 1,5V alcaline LR6, l'autonomia è di circa 12 mesi).

Durante la sostituzione delle pile DIGI 24 HF conserva i suoi programmi per 60 secondi.

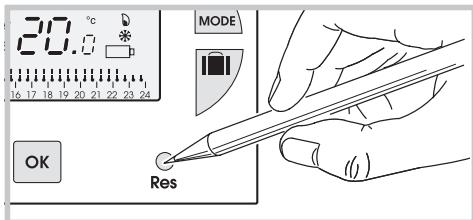

Reinizializzazione

Prima di iniziare la programmazione del vostro apparecchio abbassate il coperchio e premete sul tasto RESET con la punta di una biro.

Il kit DIGI 24 HF è stato concepito per apportare comfort ed economizzare energia. Si installa facilmente nella vostra casa, regola la temperatura ambiente in funzione della programmazione effettuata ed invia comandi marcial/arresto al ricevitore murale installato vicino alla caldaia.

Il kit DIGI 24 HF regola la temperatura ambiente secondo 3 livelli di temperatura.

• comfort: è la temperatura raccomandata quando siete in casa.
• ridotto: è la temperatura più gradevole quando siete assenti per breve tempo o durante la notte.
• antigelo: è la temperatura minima assicurata durante le assenze prolungata. Protegge l'abitazione dai rischi del gelo.

Installazione del DIGI 24 HF

Per assicurare un buon funzionamento ; il DIGI 24 HF deve essere installato a circa 1.5 m dal suolo su un muro interno e riparato da ogni tipo di irraggiamento diretto e da ogni sorgente di calore come ad esempio il televisore, lampade, radiatori, correnti d'aria etc.

Il DIGI 24 HF può essere collocato su un qualsiasi mobile attraverso una sua base di appoggio, verificando che nessun fattore esterno possa influenzarlo (radiatore, finestra etc.).

Voi potete comunque installarlo a muro.

- Per fare questo, staccate la base di appoggio.

- Fissatela al muro.

- Dopo di che appoggiate il DIGI 24 HF sulla base.

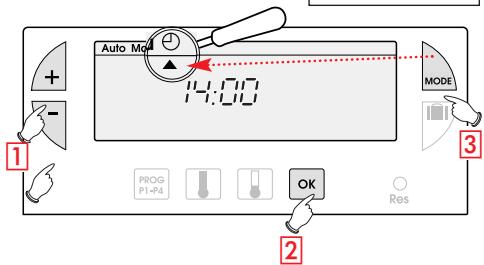

Programmazione dell'ora

E' la prima messa in servizio.

• Voi avete premuto sul tasto RESET.
• Le ore 12:00 e l'indice ▲ lampeggiano.

1 Programmate l'ora con i tasti +/- (una pressione prolungata sul tasto accelera lo scorrimento dell'ora).
2 Convalidate con il tasto OK.
3 Se volete modificare l'ora: premere sul tasto MODE fino alla comparsa dell'indice ▲ sotto la sigla orologio e procedere come indicato sopra, ai punti 1 e 2

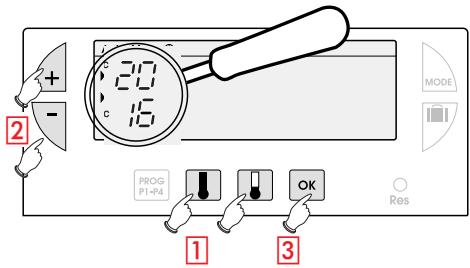

Regolazione delle temperature

Le temperature comfort e economia sono preregolate: Comfort = 20 °C, Economia = 16 °C.

Modifica della temperatura comfort

1 Premere sul tasto
2 Modificare la temperatura con i tasti +/-
3 Convalidate con il tasto OK.

Modifica della temperatura économique

1 Premere sul tasto
2 Modificare la temperatura con i tasti +/-
3 Convalidate con il tasto OK.

La programmazione PROG P1-P4

Per programmare la vostra DIGI 24 HF avete a disposizione 4 programmi: P1, P2, P3, che sono preregolati e non modificabili. P4 che è libero e che permette di creare un programma personalizzato e differente per ogni giorno della settimana.

PI = Temperatura comfort dalle ore 6h alle 23h. Temperatura economia dalle ore 23h alle 6h.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

PI è destinata ai 7 giorni della settimana in modo standard. Se PI corrisponde al vostro ritmo di vita rimanete in modo automatico, in caso contrario continue.

P2 = Temperatura comfort dalle ore 6h alle 8h30 e dalle ore 16h30 alle 23h. Temperatura economia dalle ore 8h30 alle 16h30 e dalle ore 23h alle 6h.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P3 = Temperatura comfort dalle ore 6h alle 8h30, dalle ore 11h30 à 13h30 e dalle ore 16h30 alle 23h. Temperatura economia dalle ore 8h30 alle 11h30, dalle ore 13h30 alle 16h30 e dalle ore 23h alle 6h.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Programma libero che vi permette di creare 3 periodi in temperatura comfort e 3 periodi in temperatura economia per ogni giorno della settimana.

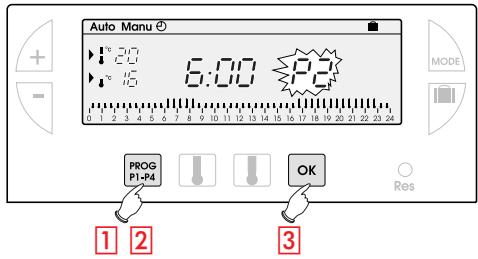

Selezione di un programma esistente P1, P2 o P3 (in modo programmazione tutte le modifiche si convalidano automaticamente).

esempio: P2

Premere sul tasto PROG P1-P4 per passare in modo programmazione. Il numero del programma assegnato al giorno lampeggia sulla destra del display.
2 Premere sul tasto PROG P1-P4 fino alla comparsa a destra del display del numero di programma P2 che lampeggia.
3 Convalidate con il tasto OK.

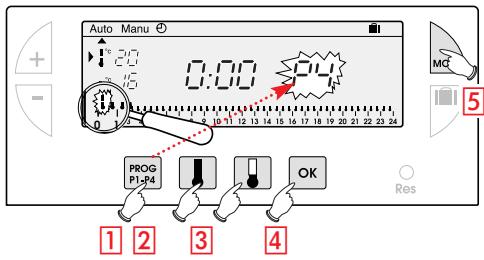

Creazione di un programma P4

Un profilo di 24 ore composto da 48 termometri in basso sul display vi permettono di visualizzare facilmente la composizione del vostro programma.

Un termometro mezzo vuoto corrisponde a 30 minuti a temperatura economia.

Un termometro pieno corrisponde a 30 minuti en temperatura comfort.

esempio: creazione di 3 periodi in temperatura comfort: dalle 6h alle 8h, dalle 12h alle 14h e dalle 18h alle 22h.

1 Partendo dal modo Auto, premere sul tasto PROG PI-P4.
2 Premere sul tasto PROG PI-P4 fino alla comparsa a destra del display del numero di programma P4 che lampeggia. Il display indica 0:00 ed il primo termometro lampeggia sul profilo di 24 ore.

3 Premere sul tasto più volte fino ad arrivare alle 6:00: ogni breve pressione rappresenta un incremento di 30 minuti, la pressione prolungata accelera la progressione.

• Premere sul tasto ⚠ più volte fino ad arrivare alle 8:00.
• Premere sul tasto più volte fino ad arrivare alle 12:00.
• Premere sul tasto ⚠ più volte fino ad arrivare alle 14:00.
• Premere sul tasto più volte fino ad arrivare alle 18:00.
• Premere sul tasto ⚠ più volte fino ad arrivare alle 22:00.

Nota : se avete fatto un errore (esempio: 11h30 invece di 12h00) usate il tasto +/- per avanzare o retrocedere e correggete con i tasto

4 Convalidate con il tasto OK.
5 Premere su MODE per ritornare al modo Auto.

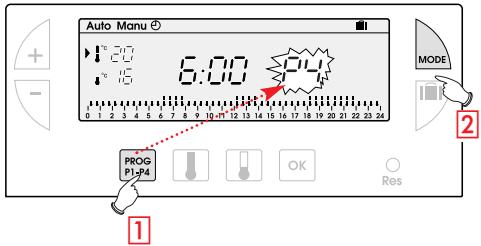

Lettura dei programmi

E' possibile verificare la programmazione:

1 Partendo dal modo Auto, premere sul tasto PROG PI-P4.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2 Premere su MODE per ritornare al modo Auto.

Il modo automatico (Auto)

Il passaggio in modo automatico si effettua premendo sul tasto MODE fino alla comparsa dell'indice ▲ sotto Auto.

In modo automatico il DIGI 24 HF si adatta al vostro ritmo di vita con il programma o con i programmi da vo

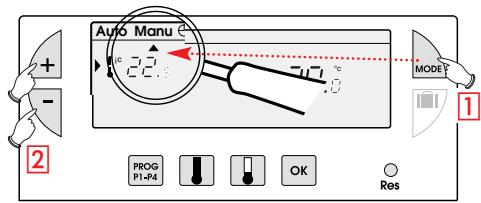

Il modo manuale (Manu)

Il modo manuale trasforma il vostro apparecchio in un semplice termostato mantenendo una temperatura costante dell'ambiente (regolabile da 5 a 30° C).

1 Premere sul tasto MODE per posizionare l'indice ▲ sotto Manu.
2 Premere su + o - per regolare la temperatura voluta (esempio 22.5° C).

Per uscire dal modo Manu, premere su MODE e riposizionare l'indice ▲ sotto Auto.

Modifica to temperatura

In modo automatico, questa funzione molto pratica, vi permette di modificare temporaneamente la temperatura ambiente.

• Per aumentare la temperatura premere sul tasto + (più volte se necessario).
• Per abbassare la temperatura premere sul tasto - (più volte se necessario).

L'indicatore del livello di temperatura in corso (comfort o economia), si mette a lampeggiare.

La modifica terminerà al prossimo cambio di temperatura programmato.

Per ritornare al programma iniziale premere su MODE e rimettere l'indice ▲ sotto Auto.

L'arresto del lampeggiamento del livello di temperatura (comfort o economico) indica la fine della modifica temporanea.

Il modo assenza prolungata Vacanze

Questo modo mette la vostra abitazione al riparo da ogni rischio di gelo, pur mantenendo una temperatura minima regolabile durante la vostra assenza. Potete programmare la durata della vostra assenza per prevedere l'aumento della temperatura al vostro ritorno.

2 possibilità di fuori gelo:

Forzatura fuori gelo permanente

• Premere sul tasto 📄, il giorno ∅i si mette a lampeggiare.
• Premere una sola volta sul tasto -, la visualizzazione F_ORC si mette a lampeggiare.
• Convalidate con il tasto OK.
• Regolare il livello di temperatura desiderato durante la vostra assenza mediante i tasti +/-
• Convalidate con il tasto OK.

Per annullare e ritornare in modo Auto, premere sul tasto MODE.

Impostazione fuori gelo per un determinato numero di giorni

• Premere sul tasto 📄, il giorno ⚡i si mette a lampeggiare.
• Con i tasti +/-, regolate la durata della vostra assenza in giorni (da I a 99). Il giorno in corso conta per I.
• Convalidate con il tasto OK.
• Regolare il livello di temperatura desiderato durante la vostra assenza mediante i tasti +/-
• Convalidate con il tasto OK.

Per annullare e ritornare in modo Auto, premere sul tasto MODE.

Regolazioni eventuali

Potete procedere a differenti regolazioni sul retro dell'apparecchio (sempre che sia).

1- Selezione del tipo d'installazione

2- Selezione del modo di regolazione

Il modo cronoproporzionale è più particolarmente indicato per installazioni di riscaldamento a pavimento (forte inerzia).

3- Funzione antibloccaggio della pompa di circolazione (innesto della pompa per I minuto ogni 24 ore)

Configurazione

Per associare un trasmettitore con il ricevitore:

• Premere per più di 3 secondi il pulsante ① del ricevitore.
• La spia OK ② lampeggia, rilasciare il pulsante. Questo è il modo configurazione.
• Premere per 3 secondi il pulsante RESET del Thermoflash DIGI 24 HF.
• La spia OK ② del ricevitore non lampeggia più dopo circa 5 secondi.
  Il collegamento trasmettitore/ricevitore è creato.

Reinizializzazione

Per cancellare tutti i collegamenti trasmettitore/ricevitore:

• premere per oltre 10 secondi il pulsante ① del ricevitore.
• La spia OK ② si mette a lampeggiare lenta- mente, poi sempre più rapidamente.
• Premere di nuovo per 3 secondi il pulsante ① del ricevitore.
• La spia OK ② smette di lampeggiare, vengono cancellati tutti i collegamenti.

Il ricevitore torna in modo Auto.

Forzatura

Su questo apparecchio è disponibile un comando manuale:

• Premere brevemente il pulsante ① del ricevitore (pressione < 3 secondi).
  Ogni volta che si preme brevemente il pulsante, viene invertito lo stato dell'uscita.

Osservazione: il comando radio continua ad avere la precedenza.

Che cosa fare se...?

• Il riscaldamento non si avvia:
- il ricevitore non è alimentato: (spia OK ② spenta). Verificare il fusibile e l'interruttore automatico.

- Il ricevitore è fuori dalla portata dell'emettitore:

- avvicinarsi sufficientemente al ricevitore.

- Il ricevitore non riconosce il codice dell'emettitore:

- reinizializzare il ricevitore.

- Il prodotto non si accende o non si spegne:

- il ricevitore o l'emettitore si trovano in un'area perturbata da altre onde (radio-amatori, televisione, antenne GSM ecc.): spostate il ricevitore o l'emettitore in un'altra zona non perturbata.

Se il problema persiste, contattare il proprio elettricista.

Caratteristiche tecniche

Emettitore

Intervallo di regolazione della T° comfort: da +5°C a +30°C

Intervallo di regolazione della T° ridotta:

da +5°C a +30°C

Intervallo di regolazione della T° vacanze:

da +5°C a +30°C

Intervallo di regolazione della T° ambiente: da 0°C a +40°C

Differenziale statico: < 0.3°C

Alimentazione: 2 batterie alcaline tipo 1.5V LR6 (per alimentare il prodotto completo, trasmissione radio compresa)

Distanza di emissione: 75 metri con campo libero 3 piani in abitazione standard

Frequenza di emissione: 433.92 MHz

Funzionamento ciclo di emissione: 10% IP : 30

Temperatura di funzionamento: 0°C a +40°C

Temperatura di stoccaggio: -20^ a +70^

Igrometria: 95% a 40°C Livello di inquinamento: normale

Dimensioni: 115 x 82 x 34 mm Norme: EN 301-489-3

Ricevitore

Alimentazione: 230 V +10 % a -15 %

Carica minima: 12V 100 mA

Uscita: I contatto invertitore libero da potenziale Capacità d'interruzione:

ACI : 16 A 250 V Induttiva: 3 A (cos φ = 0,6)

Frequenza radio: 433.92 MHz

Indice di protezione: IP43

Classe d'isolamento: II

Resistenza all'urto: IK04

Temperatura di funzionamento: -10^ a +60^

Temperatura di stoccaggio: -20^ a +70^

Capacità flessibile: 0,5 a 1,5 mm ^2 Capacità rigida: 0,5 a 2,5 mm ^2

Dimensioni: 130 × 60 × 27 mm

Igrometria: 90% max. a 20°C

Classe di ricezione 2

Norme: EN 60669-2-1

Norme: EN 300220-3, EN 301-489-1 e EN 301-489-3.

Installazione del ricevitore

Prima di qualsiasi intervento, togliere corrente all'impianto. Lo schema dei collegamenti non raffigura le protezioni. L'installazione deve essere effettuata da un esperto nel rispetto delle norme in vigore.

Per facilitarne l'installazione, il kit Thermoflash DIGI 24 HF viene fornito con un cavo flessibile dotato di 4 fili da 1,5 mm², lunghezza 1,20 m (non collegato).

Per collegare il ricevitore HF, vi consigliamo di utilizzare questo cavo, rispettando i seguenti codici cromatici:

marrone = fase

blu = neutra

grigio nero } collegamento con la caldaia

Nel caso di un collegamento con 2 tipi d'apparecchi (caldaia e climatizzazione), spegnere uno degli apparecchi afine di evitare che i due funzionano simultaneamente duranted la stessa stagione.

KitThermoflash DIGI 24 HF

Art. Nr. 56464
