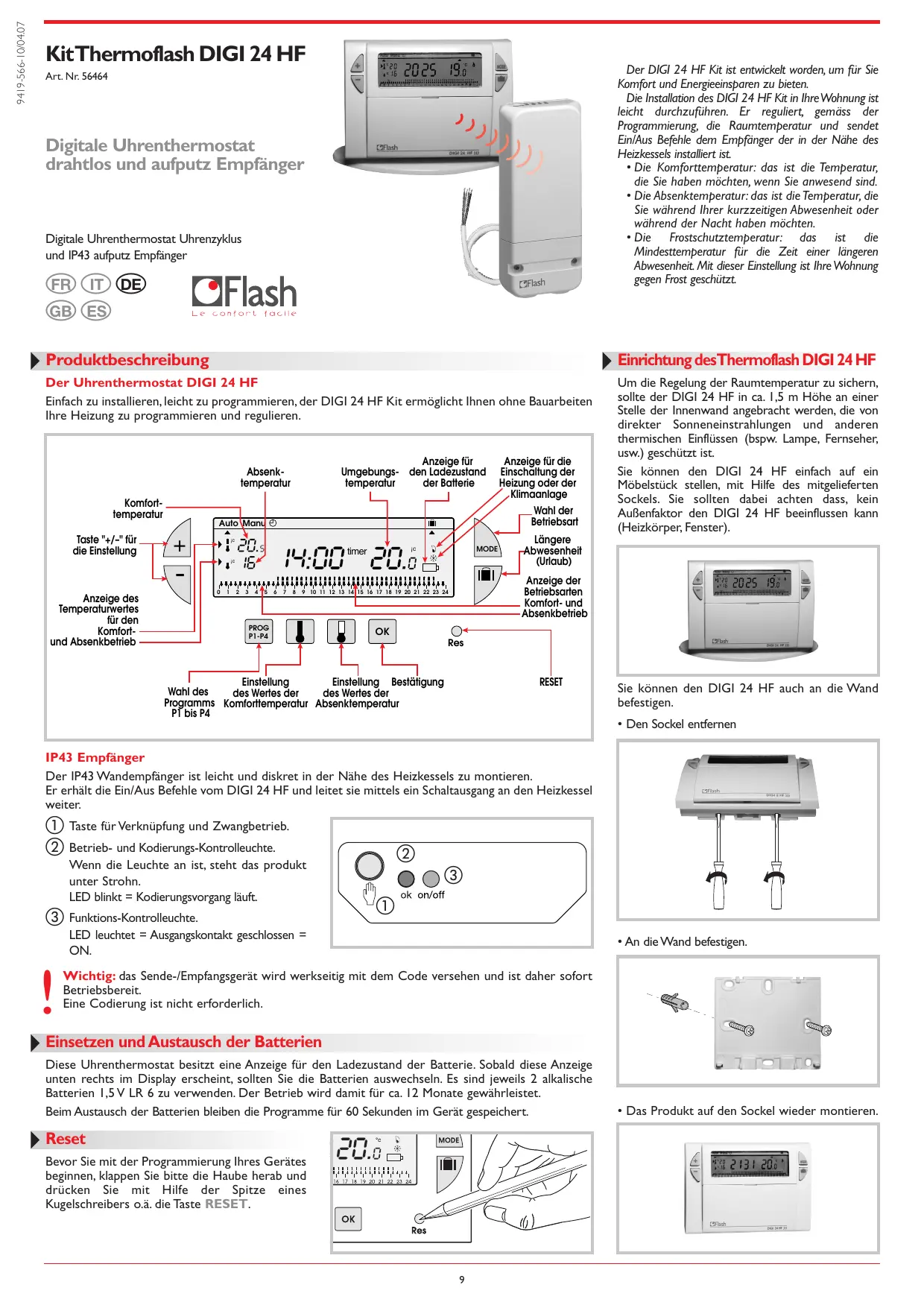

BEDIENUNGSANLEITUNG KIT THERMO DIGI 24 HF FLASH

Digitale Uhrenthermostat drahtlos und aufputz Empfänger

Digitale Uhrenthermostat Uhrenzyklus und IP43 aufputz Empfänger

Le confort facile

CD Flash 20 25 19.0 DIGI 24 HF 33)

Produktbeschreibung

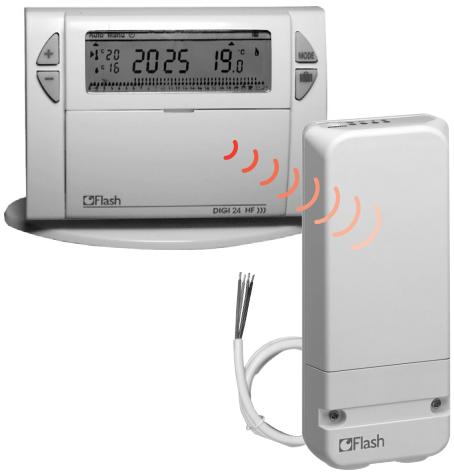

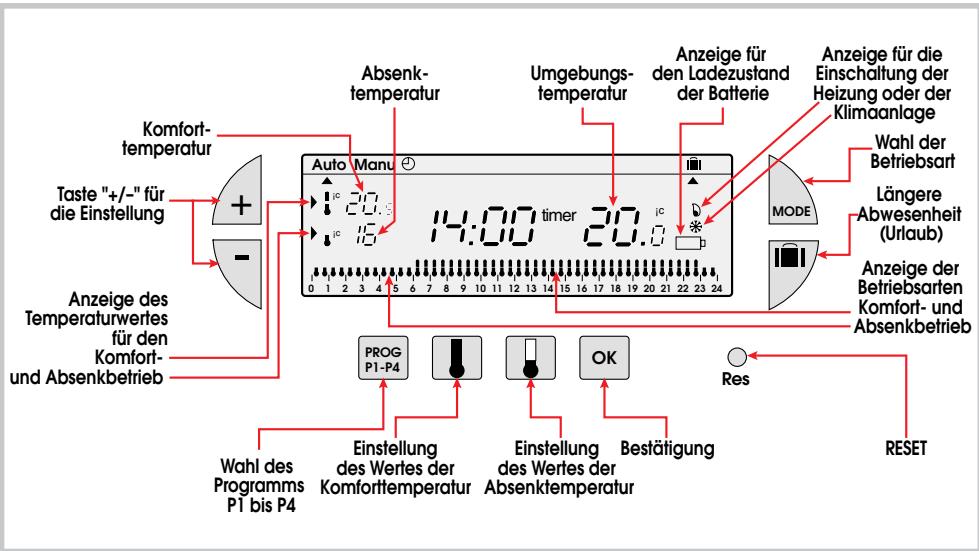

Der Uhrenthermostat DIGI 24 HF

Einfach zu installieren, leicht zu programmieren, der DIGI 24 HF Kit ermöglicht Ihnen ohne Bauarbeiten Ihre Heizung zu programmieren und regulieren.

Komfort- temperatur Taste "+/-" für die Einstellung Anzeige des Temperaturwertes für den Komfort- und Absenkbetrieb Absenk- temperatur 14:00 timer 20.0 Auto Manu Umwgebungs- temperatur Anzeige für den Ladezustand der Batterie Anzeige für die Einschaltung der Heizung oder der Klimaanlage Wahl der Betriebsart Längere Abwesenheit (Urlaub) MODE Anzeige der Betriebsarten Komfort- und Absenkbetrieb PROG P1-P4 Einstellung des Wertes der Komforttemperatur Einstellung des Wertes der Absenktemperatur OK Bestätigung Res RESET

IP43 Empfänger

Der IP43 Wandempfänger ist leicht und diskret in der Nähe des Heizkessels zu montieren.

Er erhält die Ein/Aus Befehle vom DIGI 24 HF und leitet sie mittels ein Schaltausgang an den Heizkessel weiter.

① Taste für Verknüpfung und Zwangbetrieb.
② Betrieb- und Kodierungs-Kontrolleuchte.

Wenn die Leuchte an ist, steht das produkt unter Strohn.

LED blinkt = Kodierungsvorgang läuft.

③ Funktions-Kontrolleuchte.

LED leuchtet = Ausgangskontakt geschlossen = ON.

Wichtig: das Sende-/Empfangsgerät wird werkseitig mit dem Code versehen und ist daher sofort Betriebsbereit.
Eine Codierung ist nicht erforderlich.

Einsetzen und Austausch der Batterien

Diese Uhrenthermostat besitzt eine Anzeige für den Ladezustand der Batterie. Sobald diese Anzeige unten rechts im Display erscheint, sollten Sie die Batterien auswechseln. Es sind jeweils 2 alkalische Batterien 1,5 V LR 6 zu verwenden. Der Betrieb wird damit für ca. 12 Monate gewährleistet.

Beim Austausch der Batterien bleiben die Programme für 60 Sekunden im Gerät gespeichert.

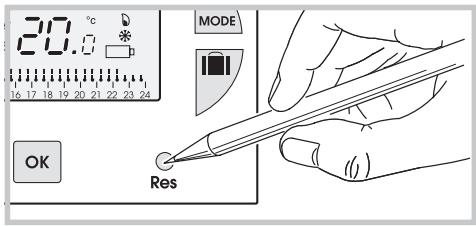

Reset

Bevor Sie mit der Programmierung Ihres Gerätes beginnen, klappen Sie bitte die Haube herab und drücken Sie mit Hilfe der Spitze eines Kugelschreibers o.ä. die Taste RESET.

20.0 °C MODE 16 17 18 19 20 21 22 23 24 OK Res

Der DIGI 24 HF Kit ist entwickelt worden, um für Sie Komfort und Energieeinsparen zu bieten.

Die Installation des DIGI 24 HF Kit in Ihre Wohnung ist leicht durchzuführen. Er reguliert, gemäss der Programmierung, die Raumtemperatur und sendet Ein/Aus Befehle dem Empfänger der in der Nähe des Heizkessels installiert ist.

• Die Komforttemperatur: das ist die Temperatur, die Sie haben möchten, wenn Sie anwesend sind.
• Die Absenktemperatur: das ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder während der Nacht haben möchten.
• Die Frostschutztemperatur: das ist die Mindesttemperatur für die Zeit einer längeren Abwesenheit. Mit dieser Einstellung ist Ihre Wohnung gegen Frost geschützt.

Einrichtung des Thermoflash DIGI 24 HF

Um die Regelung der Raumtemperatur zu sichern, sollte der DIGI 24 HF in ca. 1,5 m Höhe an einer Stelle der Innenwand angebracht werden, die von direkter Sonneneinstrahlungen und anderen thermischen Einflüssen (bspw. Lampe, Fernseher, usw.) geschützt ist.

Sie können den DIGI 24 HF einfach auf ein Möbelstück stellen, mit Hilfe des mitgelieferten Sockels. Sie sollten dabei achten dass, kein Außenfaktor den DIGI 24 HF beeinflussen kann (Heizkörper, Fenster).

120 2025 19°C CFlash DIGS 24. NF 333

Sie können den DIGI 24 HF auch an die Wand befestigen.

- Den Sockel entfernen

- An die Wand befestigen.

- Das Produkt auf den Sockel wieder montieren.

CFlash DIGI 24 HF 335

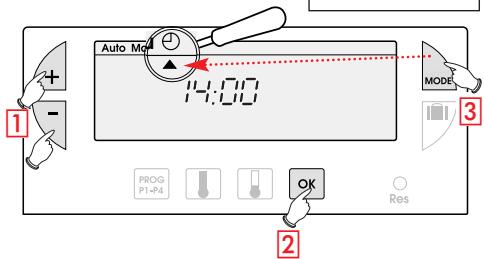

Einstellung der Uhrzeit

Es handelt sich um die erste Inbetriebnahme.

• Drücken Sie die Taste RESET.
  • Die Anzeige 12:00 und der Zeiger ▲ blinken.

Auto Mode 14:00 MODE PROG P1+P OK Res

1 Stellen Sie nun mit den Tasten +/- die Uhrzeit ein. Beim anhaltenden Drücken dieser Tasten läuft die Zeitanzeige schneller durch.
2 Bestätigen Sie die Einstellung mit der Taste OK.
3 Falls Sie die Einstellung der Uhrzeit verändern möchten, drücken Sie die Taste MODE bis der Zeiger ▲ unter dem Symbol der Uhr steht. Anschließend gehen Sie ebenso wie in den obigen Punkten ① und ② vor.

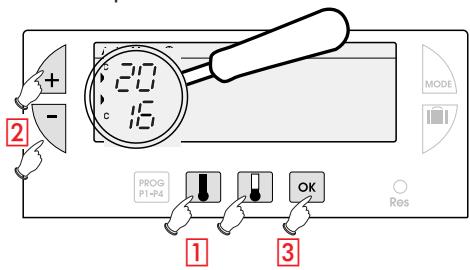

Einstellung der Temperaturen

Die Werte der Komfort- und der

Absenktemperatur sind voreingestellt:

Komforttemperatur = 20°C,

Absenktemperatur = 16 C

20 16 MODE PROG P1-P4 OK Res 1 3

Änderung der Komforttemperatur

1 Änderung der Taste
2 Mit Hilfe der Taste +/- den Wert der Temperatur ändern.
3 Bestätigen Sie die Einstellung mit der Taste OK.

1 Änderung der Taste
2 Mit Hilfe der Taste +/- den Wert der Temperatur ändern. +/-
3 Bestätigen Sie die Einstellung mit der Taste OK.

Programmierung PROG P1-P4

Für die Programmierung sind 4 Programme auswählbar: P1, P2, P3, sind voreingestellt und können nicht verändert werden. P4 kann frei programmiert werden und erlaubt Ihnen damit, Ihr persönliches Programm zu erstellen.

PI = Komforttemperatur von 6 Uhr bis 23 Uhr. Absenktemperatur von 23 Uhr à 6h.

......

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

PI ist standardmässig zugeordnet. Sollte dieses Programm Ihrem Lebensrhythmus entsprechen, so bleiben Sie in dem automatischen Betriebsmodus, sonst setzen Sie fort.

P2 = Komforttemperatur von 6 Uhr bis 8.30 Uhr und von 16.30 Uhr bis 23 Uhr. Absenktemperatur von 8.30 Uhr bis 16.30 Uhr und von 23 Uhr bis 6 Uhr.

P3 = Komforttemperatur von 6 Uhr bis 8.30 Uhr und von 16.30 Uhr bis 23 Uhr. Absenktemperatur von 8.30 Uhr bis 11.30 Uhr, von 13.30 Uhr bis 16.30 Uhr und von 23 Uhr bis 6 Uhr.

......

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Über dieses freie Programm können Sie Zeiträume mit 3 Komforttemperatur und mit 3 Absenktemperatur programmieren.

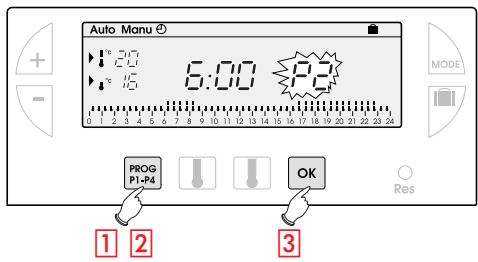

Wahl eines der voreingestellten Programme P1, P2 und P3 (in dem Betriebsmodus Programmierung werden alle Änderungen automatisch bestätigt).

Beispiel: P2

Auto Manu 6:00 P3 PROG P1-P4 OK Res MODE 1 2 3

Drücken Sie die Taste PROG P1-P4 um in die Betriebsart Programmierung zu gelangen. Die Nummer des Programms, die dem Wochentag zugeordnet ist, blinkt im rechten Teil des Displays.
2 Drücken Sie die Taste PROG P1-P4 zu drücken, bis im rechten Teil des Displays die gewünschte Programmnummer P2 blinkt.
3 Bestätigen Sie die Einstellung mit der Taste OK.

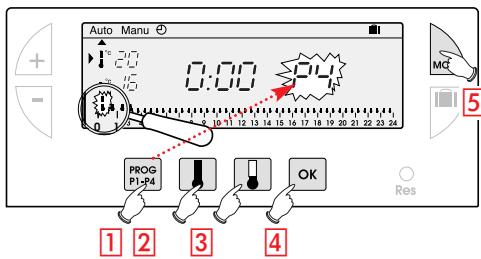

Zusammenstellung eines Programms P4

Im unteren Teil des Displays wird ein aus 48 Thermometern bestehendes 24 Std. Profil angezeigt, an dem Sie die Zusammensetzung Ihres Programms ganz deutlich ablesen können.

Ein halbleeres Thermometer entspricht 30 Minuten bei Absenktemperatur.

Ein volles Thermometer entspricht 30 Minuten bei Komforttemperatur.

Beispiel: für die Programmierung von 3 Perioden bei Komforttemperatur 6 Uhr bis 8 Uhr, 12 Uhr bis 14 Uhr und 18 Uhr bis 22 Uhr.

Auto Manu 0:00 PM PROG P1-P4 OK Res 1 2 3 4 MC 5

1 Ausgehend von der Betriebsart Auto, drücken Sie die Taste PROG PI-P4.
2 Drücken Sie die Taste PROG P1-P4 bis im rechten Teil des Displays die Programmnummer P4 blinkt. Ihr Display zeigt 0:00 an und das erste Thermometer im Profil der 24 Std blinkt.

3 Jetzt drücken Sie mehrmals die Taste ■ bis die Zeit 6:00 angezeigt wird. Bei jedem kurzen Druck rücken Sie um 30 Minuten vor. Durch ein anhaltendes Drücken der Taste wird das Durchlaufen der Uhrzeit beschleunigt.

• Drücken Sie mehrmals die Taste 8:00 Uhr angezeigt wird.
• Drücken Sie mehrmals die Taste bis die Zeit 12:00 Uhr angezeigt wird.
• Drücken Sie mehrmals die Taste 🔊 bis die Zeit 14:00 Uhr angezeigt wird.
• Drücken Sie mehrmals die Taste 18:00 Uhr angezeigt wird.
• Drücken Sie mehrmals die Taste 🔊 bis die Zeit 22:00 Uhr angezeigt wird.

Anmerkung: sollten Sie einen Fehler gemacht haben (z.B. 11.30 Uhr statt 12.00 Uhr), so benutzen Sie die Tasten +/- um sich vor- oder rückwärts zu bewegen und dann mit Hilfe der Tasten die entsprechenden Korrekturen vorzunehmen.

4 Bestätigen Sie die Einstellung mit der Taste OK.
5 Drücken Sie die Taste MODE um in die Auto Betriebsmodus zurückzukehren.

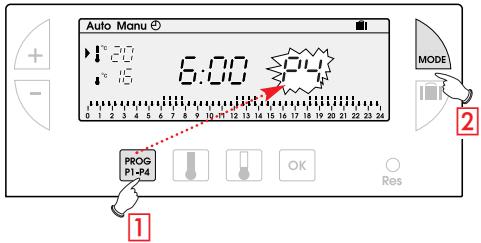

Ablesen der Programme

Sie können Ihre Programmierung folgenderweise überprüfen:

Auto Manu 6:00 PM PROG P1-P4 OK Res MODE 2 1

1 Ausgehend von der Betriebsart Auto, drücken Sie die Taste PROG PI-P4.
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2 Zum Schluss drücken Sie die Taste MODE um in den Auto Betriebsmodus zurückzukehren.

Automatischer Betriebsmodus (Auto)

Um den automatischen Betriebsmodus einzuschalten, ist die Taste MODE zu drücken, bis der Zeiger ▲ unter Auto steht.

In dem automatischen Betriebsmodus passt sich dieser Uhrenthermostat Ihrem Lebensrhythmus an, indem das gewählte Programm ausgeführt wird.

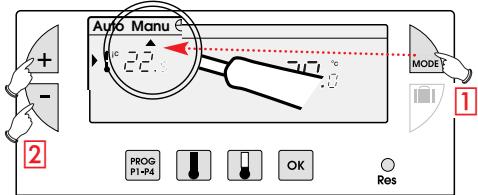

Handgesteuerter Betriebsmodus (Manu)

In dem handgesteuerten Betriebsmodus wird Ihr Gerät zu einem einfachen Thermostaten. Sie können auf diese Weise in Ihrer Wohnung eine konstante Temperatur aufrecht erhalten (die Sie von 5 °C bis 30 °C einstellen können).

Auto Manu PROG P1-P4 OK Res MODE 1 2

1 Drücken Sie die Taste MODE um den Zeiger ▲ unter Manu zu setzen.
2 Drücken Sie die Tasten + oder - um die gewünschte Temperatur einzustellen (z.B. 22,5 °C).

Um die Manu zu verlassen, drücken Sie erneut die Taste MODE um den Zeiger ▲ unter Auto zu setzen.

Vorübergehende Änderung der Temperatur

In dem automatischen Betriebsmodus, können Sie über diese sehr praktische Funktion die Umgebungstemperatur zeitweilig ändern.

- Um die Temperatur zu erhöhen, drücken Sie (gegebenenfalls mehrfach) die Taste +.

- Um die Temperatur zu senken, drücken Sie (gegebenenfalls mehrfach)

Die Anzeige des aktuellen Sollwertes der Temperatur (Absenk- oder Komforttemperatur) beginnt zu blinken. Diese Änderung wird mit dem nächsten programmierten Temperaturwechsel aufgehoben.

Um zum ursprünglichen Programm zurückzukehren, ist die Taste MODE zu drücken, bis der Zeiger ▲ unter Auto steht.

Das Ende der zeitweiligen Änderung der Temperatur wird dadurch gekennzeichnet, dass die Anzeige des aktuellen Sollwertes der Temperatur (Absenk- oder Komforttemperatur) aufhört zu blinken.

Urlaubsbetriebsmodus (bei längerer Abwesenheit)

In diesem Betriebsmodus wird Ihre Wohnung während einer längeren Abwesenheit gegen Frost geschützt, indem hier eine einstellbare Mindesttemperatur aufrechterhalten wird. Sie können die Dauer Ihrer Abwesenheit programmieren, um für ihre Rückkehr einen Temperaturanstieg in Ihrer Wohnung vorzusehen. 2 Möglichkeiten für die Frostschutzschaltung

Permanenter Frotschutz (Zwangsbetrieb)

• Drücken Sie die Taste 📄 Wochentag 🐎 blinkt.
• Drücken Sie einmal die Taste -, Anzeige F_ORC (Zwangsbetrieb) blinkt.
• Bestätigen Sie die Einstellung mit der Taste OK.
• Jetzt den während Ihrer Abwesenheit gewünschten Temperaturlevel mit Hilfe der Tasten +/- eingeben.
• Bestätigen Sie die Einstellung mit der Taste OK.

Um in Auto Betriebsmodus zurückzukehren und um abzubrechen, drücken Sie die Taste MODE.

Frostschutzbetrieb über mehrere Tage

• Drücken Sie die Taste ■■ Wochentag ⚡ blinkt
• Stellen Sie mit den tasten +/-, die Anzahl der Tage ihrer Abwesenheit ein (1 bis 99 Tage). Der laufende Tage gilt dabei als 1.
• Bestätigen Sie die Einstellung mit der Taste OK.
• Jetzt den während Ihrer Abwesenheit gewünschten Temperaturlevel mit Hilfe der Tasten +/- eingeben.
• Bestätigen Sie die Einstellung mit der Taste OK.
  Um in Auto Betriebsmodus zurückzukehren und um abzubrechen, drücken Sie die Taste MODE.

Mögliche Einstellungen

An der Rückseite Ihres nicht aufgesetzten Vorteils können Sie unterschiedliche Einstellungen vornehmen:

1- Anlagestypsauswahl

Heizung

Klimaanlage

2- Regelungstypsauswahl

Ein/Aus

Zeitproportional

Der Zeitproportionale Modus ist für Fussbodenheizungen empfohlen.

3- Blockierschutzfunktion für die Umwälzpumpe (Einschalten der Pumpe für 1 Minute nach jeweils 24 Stunden)

Blockierschutz Aus

Blockierschutz Ein

Verknüpfung

Um ein Sender mit einem Empfänger zu verknüpfen:

• Taste ① des Empfängers 3 Sekunden drücken.
  • Die Kontrolleuchte OK ② blinkt, Taste ① loschen. Sie sind jetzt im Konfigurationsmodus.
  • Die Taste RESET des Thermoflash DIGI 24 HF, 3 Sekunden lang, drückten.
• Kontrolleuchte OK ② hört auf zu blinken nach ungefähr 5 Sekunden.
  Die Verknüpfung zwischen Sender und Empfänger ist jetzt erstellt.

Zurücksetzen

Löschen sämtlicher Sender-/Empfänger Verknüpfungen:

• Taste ① des Empfängers mindestens 10 Sekunden lang drücken.
• Kontrolleuchte OK ② blinkt erst langsam, dann schnell.
• Erneut 3 Sekunden lang die Taste ① des Empfängers drücken.
• Kontrolleuchte OK ② hört auf zu blinken, sämtliche Verknüpfungen sind gelöscht.

Der Empfänger kehrt in den automatischen Betriebsmodus zurück.

Zwangsbetrieb

Das Gerät kann im Handbetrieb gesteuert werden:

- Drücken Sie kurz die Taste ① des Empfängers (Duck < 3 Sek.).

Jeder kurze Druck kehrt den Ausgangszustand um.

Hinweis: die Funksteuerung behält immer den Vorrang auf der Handbedienung.

Was tun wenn?

• Die Heizung schaltet sich nicht ein:
- der Empfänger steht nicht unter Spannung (Kontrolleuchte OK ② leuchtet nicht). Sicherung und Leistungsschutzschalter überprüfen.
- Der Empfänger befindet sich nicht in Senderreichweite:
- gehen Sie nahe genug an den Empfänger heran.
- Der Empfänger erkennt nicht den Kode vom Sender:
- den Empfänger neu kodifizieren.
• Die Anwendung schaltet sich nicht ein oder schaltet sich nicht aus:
- der Sender oder der Empfänger durch Störsignale gestört (CB-Funk, Fernsehbildschirm, Handy-Signalverstärker usw.): versuchen Sie die Quelle der Störsignale in grösserer Entfernung aufzustellen.

Sollte das Problem anhalten, wenden Sie sich an Ihren Elektriker.

Technische Daten

Sender

Einstellbereich für die Normaltemperatur: +5°C bis +30°C

Einstellbereich für die Absenktemperatur: +5°C bis +30°C

Einstellbereich für die Frostschutztemperatur: +5°C bis +30°C

Anzeigebereich für die Raumtemperatur: 0°C bis +40°C

Statische Schaltdifferenz: < 0.3°C

Stromversorgung: 2 Batterien typ LR6

(Produkt inklusive Funkübertragung)

Durchschnittliche Reichweite: 75 m. zwischen

Sender und Empfänger im Freifeld

Übertragung über 3 Stockwerke im Wohnbereich

Sendefrequenz: 433.92 MHz

Duty cycle: 10%

IP : 30

Betriebstemperatur: 0°C bis +40°C

Lagertemperatur: -20°C bis +70°C

Luftfeuchtigkeit: 95% bis 40°C

Verschmutzungstufe: normal

Abmessungen: 115 x 82 x 34 mm

Normen: EN 301-489-3

Emfänger

Versorgungsspannung: 230 V +10 % bis -15 %

Mindestlast: 12V 100 mA

Ausgang: I Wechselkontakt, spannungsfrei

Schaltleistung:

ACI: 16A 250V

Induktiv: 3 A (cos φ = 0,6)

Funkfrequenz: 433.92 MHz

Schutzgrad: IP43

Schutzklasse: II

Stossfestigkeit IK04

Betriebstemperatur: -10^ bis +60^

Lagerungstemperatur: -20°C bis +70°C

Flexibel: 0,5 bis 1,5 mm ^4

Massiv: 0,5 bis 2,5 mm ^4

Abmessungen: 130 x 60 x 27 mm

Luftfeuchtigkeit: 90% max. bei 20°C

Receiver class: 2

Normen: EN 60669-2-1

Normen: EN 300220-3,

EN 301-489-1 und EN 301-489-3.

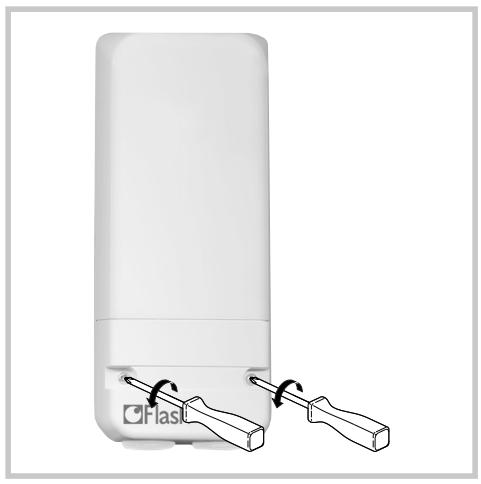

Anschlüss des Empfängers

Das Anschlußbild zeigt die Schutzelemente nicht. Die Einrichtung sollte fachgemäss und normgerecht durchgeführt werden.

Um die Installation zu erleichtern wird der Bausatz Thermoflash DIGI 24 HF mit einem flexiblen Kabel, 4-adrig, Querschnittsfläche 1,5 mm², Länge 1,20 m geliefert (nicht angeschlossen).

Wir empfehlen Ihnen, den HF-Empfänger mit Hilfe dieses Kabels unter Beachtung des nachstehenden Farbencodes anzuschließen:

braun = Phase

blau = nulleiter

grau schwartz } Anbindung an Heizkessel

! Falls Sie den Thermoflash DIGI 24 HF für Heizung und Kühlung Steuerung verwenden, müssen Sie achten, dass beide Systeme (Heizung und Kühlung) nicht während der selbe jahreszeit funktionnieren.

KitThermoflash DIGI 24 HF

ref. 56464
