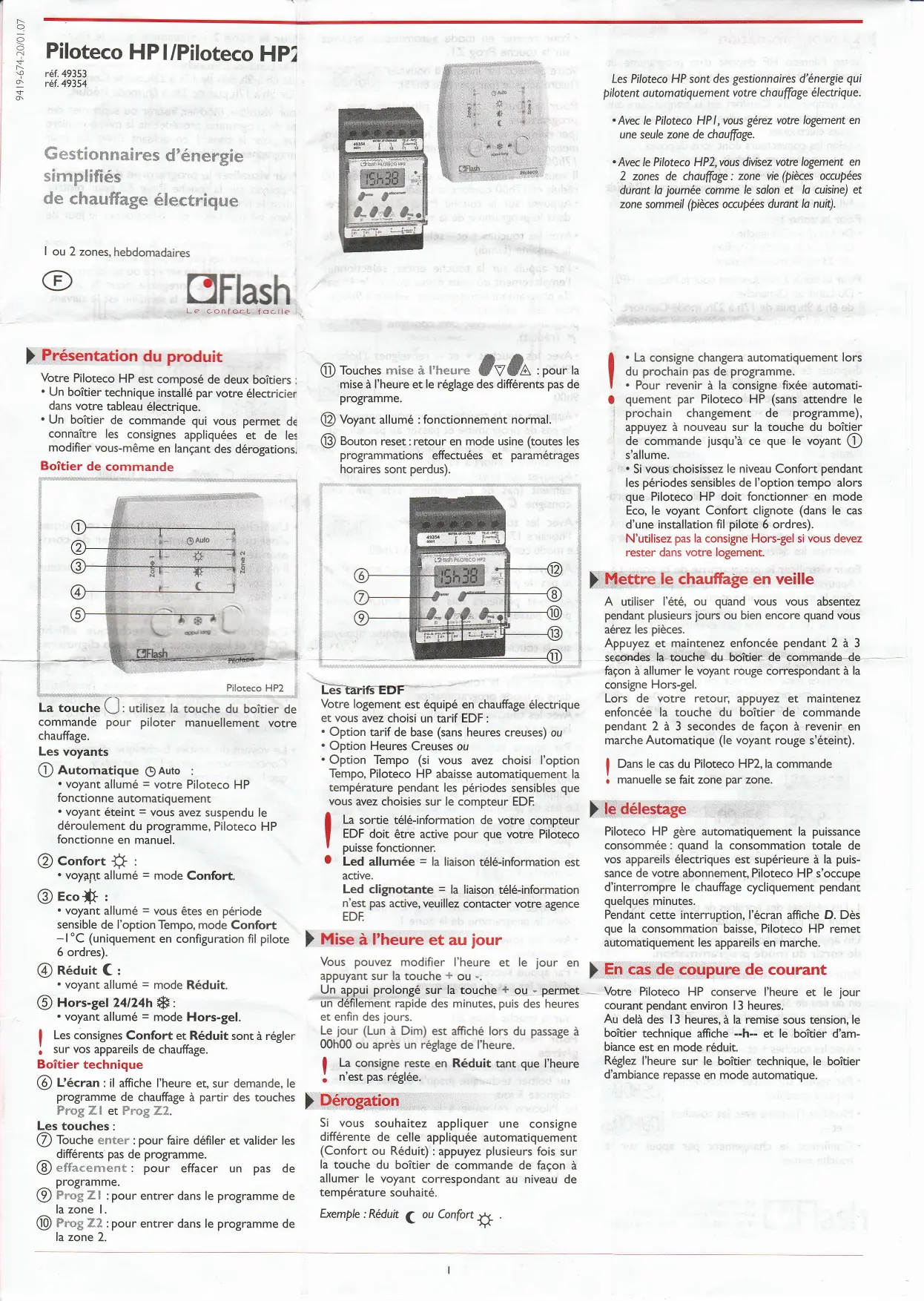

MODE D'EMPLOI PILOTECO HP1 FLASH
Gestionnaires d'énergie simplifiés de chauffage électrique
1 ou 2 zones, hebdomadaires
Présentation du produit
Votre Piloteco HP est composé de deux boîtiers : - Un boîtier technique installé par votre électricien dans votre tableau électrique. - Un boîtier de commande qui vous permet de connaître les consignes appliquées et de les modifier vous-même en lançant des dérogations.

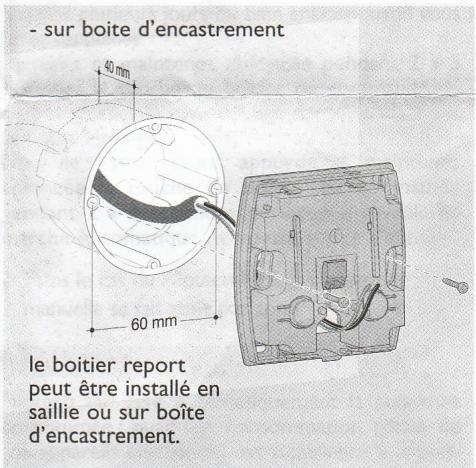

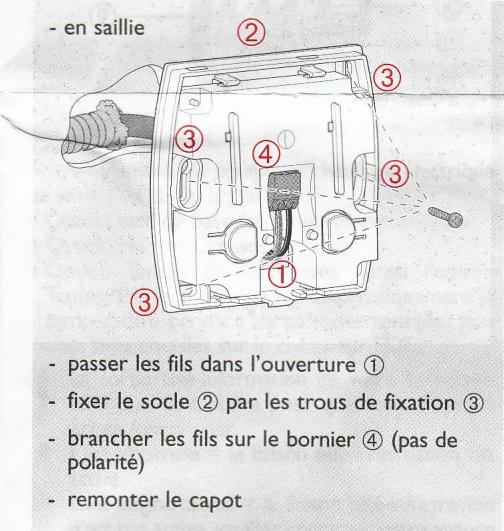

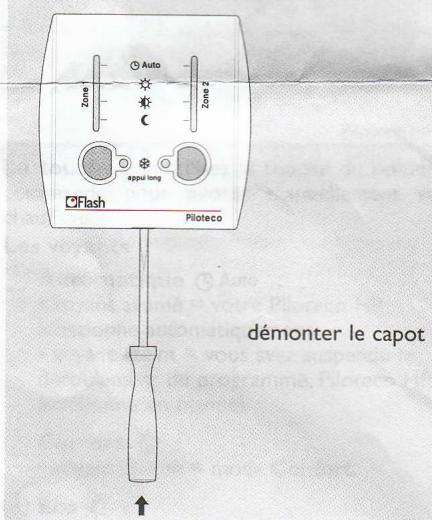

Boîtier de commande
La touche : utilisez la touche du boîtier de commande pour piloter manuellement votre chauffage.
Les voyants
① Automatique S Auto : - voyant allumé = votre Piloteco HP fonctionne automatiquement - voyant éteint = vous avez suspendu le déroulement du programme, Piloteco HP fonctionne en manuel.
② Confort - voyant allumé = mode Confort.
③ Eco
- voyant allumé = vous êtes en période sensible de l'option Tempo, mode Confort -1°C (uniquement en configuration fil pilote 6 ordres).
④ Réduit C:
- voyant allumé = mode Réduit.
⑤ Hors-gel 24/24h - voyant allumé = mode Hors-gel.
Les consignes Confort et Réduit sont à régler sur vos appareils de chauffage.
Boîtier technique

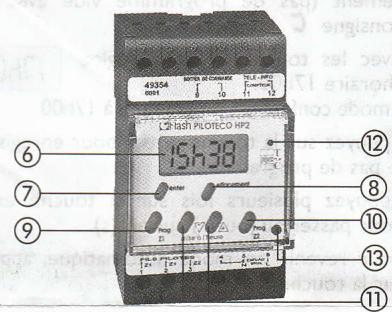

L'écran : il affiche l'heure et, sur demande, le programme de chauffage à partir des touches Prog Z1 et Prog Z2. Les touches : ⑦ Touche enter : pour faire défiler et valider les différents pas de programme. ⑧ Effacement : pour effacer un pas de programme. (9) Prog ZI : pour entrer dans le programme de la zone I. 10 Prog Z2 : pour entrer dans le programme de la zone 2.
11 Touches mise à l'heure : pour la mise à l'heure et le réglage des différents pas de programme. ⑫ Voyant allumé : fonctionnement normal. ⑬ Bouton reset : retour en mode usine (toutes les programmations effectuées et paramétrages horaires sont perdus).
Les tarifs EDF
Votre logement est équipé en chauffage électrique et vous avez choisi un tarif EDF:
- Option tarif de base (sans heures creuses) ou
- Option Heures Creuses ou
- Option Tempo (si vous avez choisi l'option Tempo, Piloteco HP abaisse automatiquement la température pendant les périodes sensibles que vous avez choisis sur le compteur EDF.
La sortie télé-information de votre compteur EDF doit être active pour que vous Piloteco puisse fonctionner. - Led allumée = la liaison télé-information est active.
Led clignotante = la liaison télé-information n'est pas active, veuillez contacter votre agence EDF.
Mise à l'heure et au jour
Vous pouvez modifier l'heure et le jour en appuyant sur la touche + ou -. Un appui prolongé sur la touche + ou - permet un défilé rapide des minutes, puis des heures et enfin des jours. Le jour (Lun à Dim) est affiché lors du passage à 00h00 ou après un réglage de l'heure.
La consigne reste en Réduit tant que l'heure n'est pas réglée.
Dérogation
Si vous souhaitez appliquer une consigne différente de celle appliquée automatiquement (Confort ou Reduit) : appuyez plusieurs fois sur la touche du boîtier de commande de façon à allumer le voyant correspondant au niveau de température souhaité.
Exemple: Réduit ou Confort
Les Piloteco HP sont des gestionnaires d'énergie qui pilotent automatiquement votre chauffage électrique.
Avec le Piloteco HPI, vous gérez votre logement en une seule zone de chauffage. Avec le Piloteco HP2, vous divisez votre logement en 2 zones de chauffage : zone vie (pièces occupées durant la journée comme le salon et la cuisine) et zone sommeil (pièces occupées durant la nuit).
- La consigne changera automatiquement lors du prochain pas de programme. Pour revenir à la consigne fixée automatiquement par Piloteco HP (sans attendre le prochain changement de programme), appuyez à nouveau sur la touche du boîtier de commande jusqu'à ce que le voyant ① s'allume.
- Si vous choisissez le niveau Confort pendant les périodes sensibles de l'option tempo alors que Piloteco HP doit fonctionner en mode Eco, le voyant Confort clignote (dans le cas d'une installation fil pilote 6 ordres).
N'utilisez pas la consigne Hors-gel si vous nevez rester dans votre logement.
Mettre le chauffage en veille
A utiliser l'été, ou quand vous vous absentez pendant plusieurs jours ou bien encore quand vous aérez les pièces.
Appuyez et maintenez enfoncé pendant 2 à 3 secondes la touche du boîtier de commande de façon à allumer le voyant rouge correspondant à la consigne Hors-gel.
Lors de votre retour, appuyez et maintenez enfoncée la touche du boîtier de commande pendant 2 à 3 secondes de façon à revenir en marche Automatique (le voyant rouge s'éteint).
Dans le cas du Piloteco HP2, la commande manuelle se fait zone par zone.
Le délestage
Piloteco HP gère automatiquement la puissance consommée : quand la consommation totale de vos appareils électriques est supérieure à la puissance de votre abonnement, Piloteco HP s'occupe d'interrompre le fonctionnement cycliquement pendant quelques minutes.
Pendant cette interruption, l'écran affiche D. Dans le cas où la consommation baisse, Piloteco HP remet automatiquement les appareils en marche.
En cas de coupure de courant
Votre Piloteco HP conserve l'heure et le jour courants pendant environ 13 heures.
Au-delà des 13 heures, à la remise sous tension, le boîtier technique affiche--h-- et le boîtier d'ambiance est en mode réduit.
Réglez l'heure sur le boîtier technique, le boîtier d'ambiance repasse en mode automatique.
La programmation
Votre Piloteco HP dispose d'un programme de chauffage hebdomadaire appliqué automatiquement dès la mise en service :
- La température Confort est la température que vous choisissez manuellement sur vos convecteurs électriques.
- Selon les convecteurs dont vous disposez :
- La température Réduit se règle automatiquement (environ Confort -3,5°C).
- Vous régalez vous-même la température Réduit sur vos convecteurs.
Pour la zone i :
Du Lundi au Dimanche :
de 5h à 23h, mode Confort. De 23h à 5h, mode Réduit.
Pour la zone 2 (uniquement pour le Piloteco HP2) : Du Lundi au Dimanche : de 6h à 9h, puis de 17h à 23h, mode Confort. De 9h à 17h, puis de 23h à 6h, mode Réduit.
Pour modifier la programmation
Pour la programmation de votre semaine, vous disposez de 6 pas de programme par jour:
- 3, en température confort
-3, en température réduite.
Pour programmer votre chauffage, vous disposez des touches suivantes :
- Prog Z1 : pour rentrer dans le programme de la zone 1.
- Prog Z2 : pour rentrer dans le programme de la zone 2 (uniquement pour le Piloteco HP2).
- entrer : pour valider et faire défiler les pas de programme.
- effacement : pour effacer un pas de programme.
- et - : pour sélectionner un jour de la semaine et effectuer les différents réglages.
Pour visualiser le programme de la zone i :
- Appuyez sur la touche Prog Z1 pour rentrer dans le mode programmation. Avec les touches ^+ et ^-, sélectionner un jour de la semaine (par exemple lundi).
- Par appuis successifs sur la touche Enter, vous faites défiler les différents pas de programme : à la première mise en service ou après un reset, le programme pré-enregistré pour la zone 1 pour tous les jours de la période est le suivant :
Le symbole signifie consigne Confort.
Le symbole ±b signifie consigne Réduite.
Les réglages des heures de programmation se font par pas de 15 minutes.
Un appui sur la touche Prog ZI vous permet de passer en mode programmation.
Pour modifier un pas de programme
(par exemple, le Dimanche, température confort à 8h au lieu de 5h).
- Appuyez sur la touche Prog ZI pour rentrer dans le programme de la zone I. Avec les touches ^+ et - sélectionnez le jour de la semaine (Dimanche).
- Par appui sur Enter, sélectionnez le pas à modifier.
- Modifiez l'horaire avec les touches et.
- Confirmez le changement par appui sur la touche Enter.
- Pour revenir en mode automatique, appuyez sur la touche Prog.
Votre piloteco HP indique à nouveau l'heure actuelle (par exemple 8h35).
Pour rajouter un ou plusieurs pas de programme
(par exemple, vous souhaitez rajouter à la programmation, une plage de température réduite de 9h00 à 17h00 le Lundi.) Il vous faut insérer les pas de programme 9h00 réduite et 17h00 contre le Lundi. - Appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1. - Avec les touches + et - sélectionnez le jour de la semaine (Lundi). - Par appuis sur la touche enter, sélectionnez l'emplacement où vous devez insérer le 1er pas de programme (température réduite à 9h00).
Pour cela, sélectionnez un pas de programme vide avec une consigne (réduite).
Avec les touches + et -, renseignez l'horaire 9h00.
Le mode réduit est programmé à 09h00.
- evez enregistrer le pas de programme conformément à 17h00.
- Appuyez sur enter pour sélectionner l'emplacement (pas de programme vide avec une consigne C comfort).
Avec les touches + et régalez l'horaires 17h00.
Le mode comport est programmé à 17h00.
- Appuyez sur la touche enter pour enregistrer le pas de programme.
- Appuyez plusieurs fois sur la touche enter pour passer au jour(s) suivant(s). Pour revenir en mode automatique, appuyez sur la touche Prog ZI.
Pour supprimer un pas de programme
- Appuyez sur la touche Prog ZI pour entrer dans le mode programmation. Avec les touches ^+ et - sélectionner le jour de la semaine.
- Par appuis sur enter, sélectionnez le pas à supprimer. Appuyez sur la touche effacement pour supprimer ce pas de programme. Le pas de programme est effacé. --h--r
- Appuyez plusieurs fois sur la touche Enter pour passer au jour suivant.
- Pour revenir en mode automatique, appuyez sur la touche Prog ZI.
Pour vérifier votre programmation
- Appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1. Avec les touches ^+ et - sélectionner le jour de la semaine.
- Par appuis successifs sur la touche Enter, faites défiler les pas de programme. Pour revenir en mode automatique, appuyez sur la touche Prog Z1.
Pour revenir aux programmes pré-enregistrés
- Appuyez simultanément sur les touches + et - du boîtier technique jusqu'à ce que l'afficheur clignote 3 fois. Le Piloteco retourne à la programmation par défaut.
Programmation de la zone 2
(UNIQUEMENT POUR LE PILOTECO HP2).
La programmation pré-enregistrée pour la zone 2 est la suivante :
Pour la zone 2 (uniquement pour le Piloteco HP2):
Du lundi au dimanche : de 6h à 9h, puis de 17h à 23h, mode confort. De 9h à 17h, puis de 23h à 6h, mode réduit.
Pour visualiser, modifier, insérer ou supprimer des pas de programme, procédez de la même manière que pour la zone I en utilisant Prog Z2 (voir paragraphes précédents).
Pour visualiser le programme de la zone 2 :
Appuyez sur la touche Prog Z2 pour rentrer dans le programme de la zone 2. Avec les touches ^+ et - sélectionner le jour de la semaine. - Par appuis successifs sur la touche enter vous faites défiler les pas de programme. A la première mise en service ou après un reset, le programme pré-enregistré pour la zone 2 pour tous les jours de la semaine est le suivant :
Le symbole signifie consigne Confort.
Le symbole signifie consigne Réduit.
Que faire si...
L'afficheur, le voyant du boîtier technique ainsi que les voyants du boîtier de commande sont éteints : Il n'y a pas d'alimentation, vérifie le disjoncteur ou appelez un electricien. Vérifiez que le câblage fil pilote/phase côté boîtier technique n'est pas inversé. L'afficheur du boîtier technique affiche CC-FP et les voyants du Piloteco clignotent : Notre Piloteco est protégé contre les erreurs de branchement (inversion fil pilote/phase). Pour faire fonctionner votre Piloteco, mettez l'installation hors tension, corrigez l'erreur de raccordement sur le convecteur et remettez le Piloteco sous tension. Le voyant du boîtier technique clignote : Contactez notre agence EDF car cela vous signale que la télé-information ne fonctionne pas.
Disjoncteurs avec sectionnement fil pilote censé Piloteo HPI : 3 sorties fil pilote sur I zone (bornes I, 2 et 3) Piloteco HP2 : 2 sorties fil pilote sur la zone I (bornes 1 et 2) et 1 sortie pour la zone 2 (borne 3)
Caractéristiques techniques
Tension d'alimentation : 230 V +/- 10%
Fréquence: 50 Hz
Puisance absorbee: env.10VA
Sorties fil pilotes: 30 mA par sortie
Précision de l'horloge: 1s/24h
Nombre de voies de délestage : 3
Cycle de délestage: 6 min.
Cycle du programme: hebdomadaire
Liaison boitier de commande: 1,5 mm², longueur max 50m
Raccordement par bornes à cage: 1 à 4 mm²
liaison compteur EDF : paire torsadée 0,2 mm² avec écran, longueur max 100m
Commutation : 1 min.
Catégorie: 4
Nombre de modes: 5 (délègue, comport, éco., réduit, hors-gel)
Classe :
Boîtier technique : II
Boîtier de commande : II
Température de fonctionnement :
Boitier technique: -5^ à +45^
Boîtier de commande: 0^ à +40^
Température de stockage :
Boîtier technique: -20^ à +70^
Boîtier de commande: -20^ à +70^
Dimensions
Boitier technique: 3 modules
Boitier de commande: 80 × 80 × 10 ~mm
Indices de protection : IP20
Autonomie de l'heure: 13 heures
Autonomie des données: permanente
Normes produits : EN 60730-1 et EN 60730-2-1
NF C61-750 et NF EN 12098-5
Hygrométrie : 90% max.
