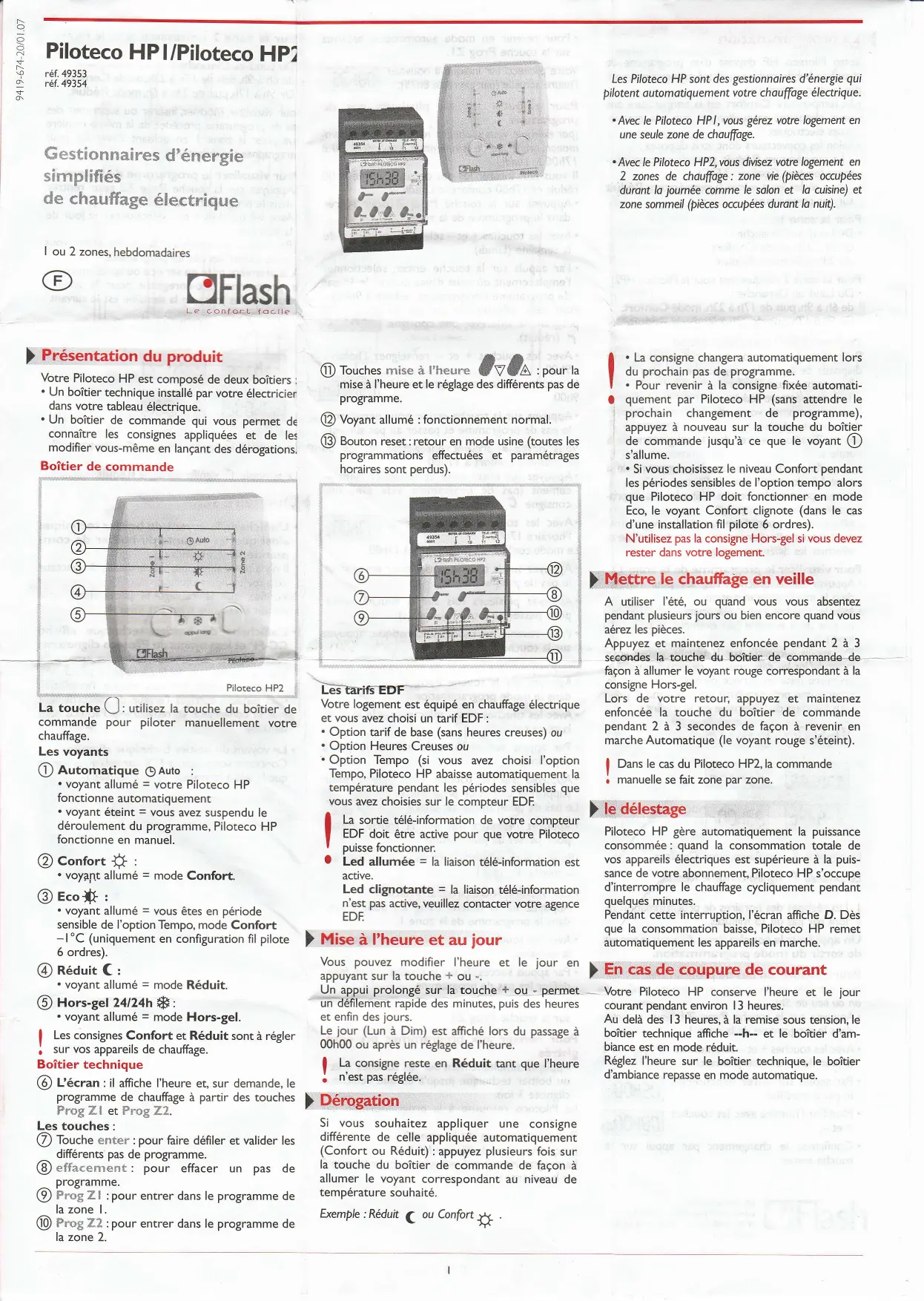

MODE D'EMPLOI PILOTECO HP2 FLASH

Gestionnaires d'énergie simplifiés de chauffage électrique

I ou 2 zones, hebdomadaires

Flash

Présentation du produit

Votre Piloteco HP est composé de deux boîtiers :
- Un boitier technique installé par votre électricier dans votre tableau électrique.
- Un boitier de commande qui vous permet de connaître les consignes appliquées et de les modifier vous-même en langant des dérogations.

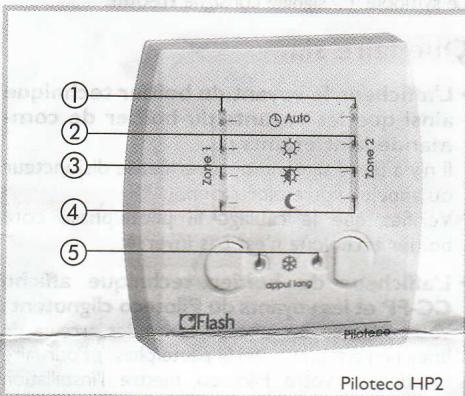

Boitier de commande

La touche :utilisez la touche du boitier de commande pour piloter manuellement votre chauffage.

Les voyants

① Automatique Auto :

• voyant allume = yours Piloteco HP fonctionne automatiquement

• voyant eteint = vous avez suspendu le

déroulement du programme, Piloteco HP fonctionne en manuel.

② Confort

• voyant allumé = vous âtes en périodesensible de l'option Tempo, mode Confort

-1^ (uniquement en configuration fil pilote 6 ordres).

④ Réduit C:

• voyant allumé = mode Réduit.

⑤ Hors-gel 24/24h

• voyant allumé = mode Hors-gel.

Les consignes Confort et Reduit sont a regler sur vos apparéils de chauffage.

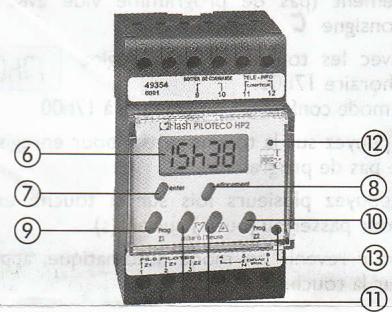

Boitier technique

L'écran : il affiche l'heure et, sur demande, le programme de chauffage à partir des touches Prog Z1 et Prog Z2.

Les touches:

⑦ Touche enter : pour faire défiléer et valider les différences pas de programme.
⑧ effacement: pour effacer un pas de programme.
9 Prog ZI : pour entrer dans le programme de la zone I.
10 Prog Z2: pour entrer dans le programme de la zone 2.

11 Touches mise à l'heure : pour la mise à l'heure et le réglage des différents pas de programme.
⑫Voyant allumé : fonctionnement normal.
③ Bouton reset:retour en mode usine(toutes les programmations effectuees et parametrages horaires sont perdus).

Les tarifs EDF

Votre logement est équipé en chauffage électrique et vous ave choisi un tarif EDF:

• Option tarif de base (sans heures creuses) ou
  Option Heures Creuses ou
• Option Tempo (si vous avons choisi l'option Tempo, Piloteco HP abaisse automatiquement la température pendant les périodes sensibles que vous avons choisis sur le compteur EDF.

La sortie télé-information de votre compteur EDF doit être active pour que vous Pilotecopuisse fonctionner.
- Led allumée = la liaison télé-information est active.

Led clignotide = la liaison télé-information n'est pas active, veuillez contacter libre agence EDF.

Mise à l'heure et au jour

Vous pouvez modifier l'heure et le jour en appuyant sur la touche + ou -.
Un appui prolongé sur la touche + ou - permet un défilament rapide des minutes, puis des heures et enfin des jours.
Le jour (Lun à Dim) est affché lors du passage à 00h00 ou après un réglage de l'heure.

La consigne reste en Reduit tant que l'heure n'est pas reglee.

Dérogation

Si vous souhaitez appliquer une consigne différente de cette appliquée automatiquement (Confort ou Reduit): appuyez plusieurs fois sur la touche du boitier de commande de façon à allumer le voyant correspondant au niveau de température souhaité.

Exemple:Réduit ou Confort

Les Piloteco HP sont des gestionnaires d'énergie qui pilotent automatiquement votre chauffage électrique.

Avec le Piloteco HPI, vous gerez votre logement en une seule zone de chauffage.
Avec le Piloteco HP2, vous divisez votre logement en 2 zones de chauffage: zone vie (pièces occupées durant la journee comme le salon et la cuisine) et zone sommeil (pièces occupées durant la nuit).

• La consigne changera automatiquement lors du prochain pas de programme.
  Pour revenir à la consigne fixée automatiquement par Piloteco HP (sans attendre le prochain changement de programme), appuyez à nouveau sur la touche du boitier de commande jusqu'à ce que levoyant ① s'allume.
• Si vous choisissez le niveau Confort pendant les périodes sensibles de l'option tempo alors que Piloteco HP doit fonctionner en mode Eco, levant Confort clignote (dans le cas d'une installation fil pilote 6 ordres).

N'utilisez pas la consigne Hors-gel si vous nevez rester dans votre logement.

Mettre le chauffage en veille

A utiliser l'été, ou quand vous vous absentez pendant plusieurs jours ou bien encore quand vous aéréz les pieces.

Appuyez et maintenez enfoncé pendant 2 à 3 secondes la touche du boitier de commande de façon à allumer le voyant rouge correspondant à la consigne Hors-gel.

Lors de votre retour, appuyez et maintenez enfoncée la touche du boitier de commande pendant 2 à 3 secondes de façon à revenir en marche Automatique (le voyant rouge s'eteint).

Dans le cas du Piloteco HP2, la commande
manuelle se fait zone par zone.

le délestage

Piloteco HP gère automatiquement la puissance consommée: quand la consommation totale de vos apparèils électriques est supérieure à la puissance de votre abonnement, Piloteco HP s'occupé d'interr compromise le chiffage cycliquement pendant quelques minutes.

Pendant cette interruption, l'écran affiche D. Dans que la consommation baisse, Piloteco HP remet automatiquement les apparciels en marche.

En cas de coupure de courant

Votre Piloteco HP conserve l'heure et le jour courant pendant environ 13 heures.

Au dela des 13 heures,à la remise sous tension,le boitier technique affiche --h-- et le boitier d'ambiance est en mode réduit.

Réglez l'heure sur le boitier technique, le boitier d'ambiance repasse en mode automatique.

La programmation

Votre Piloteco HP dispose d'un programme dechauffage hebdomadaire appliqué automatiquement ds la mise en service :

• La température Confort est la température que vous choisissez manuellement sur vos convecteurs électriques.

• Selon les convecteurs dont vous disposez :

• La température Réduit se règle automatiquement (environ Confort -3,5°C).

-Vousreglezvous-meme latempératureReduit survos convecteurs.

Pour la zone I :

Du Lundi au Dimanche :

de 5h à 23h, mode Confort. De 23h à 5h, mode Reduit.

Pour la zone 2 (uniquement pour le Piloteco HP2):
Du Lundi au Dimanche :
de 6h à 9h, puis de 17h à 23h, mode Confort.
De 9h à 17h, puis de 23h à 6h, mode Réduit.

Pour modifier la programmation

Pour la programmation de votre semaine, vous dispose de 6 pas de programme par jour:

• 3, en température confort

-3,entempérature réduite.

Pour programmerme votre chauffage, vous dispose des touches suivantes :

• Prog ZI : pour rentrer dans le programme de la zone I.
• Prog Z2: pour rentrer dans le programme de la zone 2 (uniquement pour le Piloteco HP2).
• enter : pour valider et faire défilier les pas de programme.
• effacement : pour effacer un pas de programme.
• • et - : pour sélectionner un jour de la semaine et effectuer les différents réglages.

Pour visualiser le programme de la zone I :

• Appuyez sur la touche Prog Z1 pour rentrer dans le mode programmation.
  Avec les touches ^+ et selectionner un jour de la semaine (par exemple lundi).
• Par appuis successifs sur la touche enter vous faites défilier les différents pas de programme : à la première mise en service ou après un reset, le programme pré-enregistré pour la zone 1 pour tous les jours de la période est le suivant :

Le symbole signifie consigne Confort.

Le symbole ±b signifie consigne Reduit.

! Les réglages des heures de programmation se font par pas de 15 minutes.

Un appui sur la touche Prog ZI vous permet de partager du mode programmation.

Pour modifier un pas de programme

(par exemple, le Dimanche, température confort à 8h au lieu de 5h).

Appuyez sur la touche Prog ZI pour rentrer dans le programme de la zone I.

Avec les touches ^+ et -selectionnze le jour de la semaine (Dimanche).
- Par appuis sur enter Sélectionné le pas à modifier.
- Modifiez l'horaire avec les touches et.
- Confirmez le changement par appui sur la touche enter.

• Pour revenir en mode automatique, appuyez sur la touche Prog ZI.

Votre piloteco HP indique a nouveau I'heure actuelle (par exemple 8h35).

Pour rajouter un ou plusieurs pas de programme

(par exemple, vous souhaitez rajouter à la programmation, une plage de température réduit de 9h00 à 17h00 le Lundi.)
Il vous faut insérer les pas de programme 9h00 réduit et 17h00 contre le Lundi.
- Appuyez sur la touche Prog Z1 pour entrer dans le programme de la zone 1.
- Avec les touches + et - Sélectionnez le jour de la semaine (Lundi).
- Par appuis sur la touche enter, Sélectionnez l'emplacement où vous doivent insérer le 1er pas de programme (température réduite à 9h00).

Pour cela, selectionnez un pas de programme vide avec une consigne (réduit).

Avec les touches ^+ et - , renseignez l'horaire 9h00.

Le mode réduit estprogrammé à 9h00.

• Appuyez sur la touche enter pour enregistrer le pas de programme et passer au pas suivant.

Voudevez a present enregister le pas de programme conform à 17h00.

• Appuyez sur enter pour selectionner l'emplacement (pas de programme vide avec une consigne C comfort).

Avec les touches ^+ et 一 reglez I'horaire 17h00.

Le mode comport estprogramme à 17h00.

• Appuyez sur la touche enter pour enregistrer le pas de programme.
• Appuyez plusieurs fois sur la touche enter pour passer au jour(s) suivant(s).
• Pour revenir en mode automatique, appuyez sur la touche Prog ZI.

Pour supprimer un pas de programme

• Appuyez sur la touche Prog ZI pour entrer dans le mode programmation.
  Avec les touches ^+ et -selectionner le jour de la semaine.
• Par appuis sur enter selectionnez le pas à supprimer.
  Appuyez sur la touche effacement pour supprimer ce pas de programme. Le pas de programme est efface. --h--r
• Appuyez plusieurs fois sur la touche enter pour passer au jour suivant.
• Pour revenir en mode automatique, appuyez sur la touche Prog ZI.

Pour vérifier votre programmation

• Appuyez sur la touche Prog ZI pour entrer dans le programme de la zone I.
• Avec les touches + et - seLECTIONner le jour de la semaine.
• Par appuis successifs sur la touche enter, faites defiler les pas de programme.
  Pour revenir en mode automatique, appuyez sur la touche Prog ZI.

Pour revenir aux programmes pré-enregistrés

• Appuyez simultanément sur les touches + et - du boitier technique jusqu'à ce que l'afficheur clignote 3 fois.
  Le Piloteco returne à la programmation par défaut.

Programmation de la zone 2

(uniquement pour le Piloteco HP2).

La programmation pre-enregistrée pour la zone 2 est la suivante :

Pour la zone 2 (uniquement pour le Piloteco HP2):

Du Lundi au Dimanche :

de 6h à 9h, puis de 17h à 23h, mode Confort.

De 9h à 17h, puis de 23h à 6h, mode Réduit.

Pour visualiser, modifier, insérer ou supprimer des pas de programme, procedez de la meme maniere que pour la zone I en utilisant Prog Z2 (voir paragraphs precedents).

Pour visualiser le programme de la zone 2:

Appuyez sur la touche Prog Z2 pour rentrer dans le programme de la zone 2.
Avec les touches ^+ et -selectionner le jour de la semaine.
- Par appuis successifs sur la touche enter vous faites défiler les pas de programme.
A la première mise en service ou après un reset, le programme pré-enregistré pour la zone 2 pour tous les jours de la semaine est le suivant :

Le symbole signifie consigne Confort.

Le symbole signifie consigne Réduit.

Que faire si...

L'afficheur, le voyant du boitier technique ainsi que les voyants du boitier de commande sont eteints:

Il n'y a pas d'alimentation, vérifie le disjoncteur ouappelez-vouselectricien.

Vérifiez que le câblage fil pilote/phase côté boîtier technique n'est pas inversé.

L'afficheur du boitier technique affiche CC-FP et les voyants du Piloteco clignotent :

Viete Piloteco est protégé contre les erreurs de branchement (inversion fil pilote/phase). Pour faire fonctionner votre Piloteco,mettre l'installation hors tension,corrigez l'erreur de raccordement sur le convecteur et remetre le Piloteco sous tension).

Levoyant du boitier technique clignote :

Contactez notre agence EDF car cela vous signale que la télé-information ne fonctionne pas.

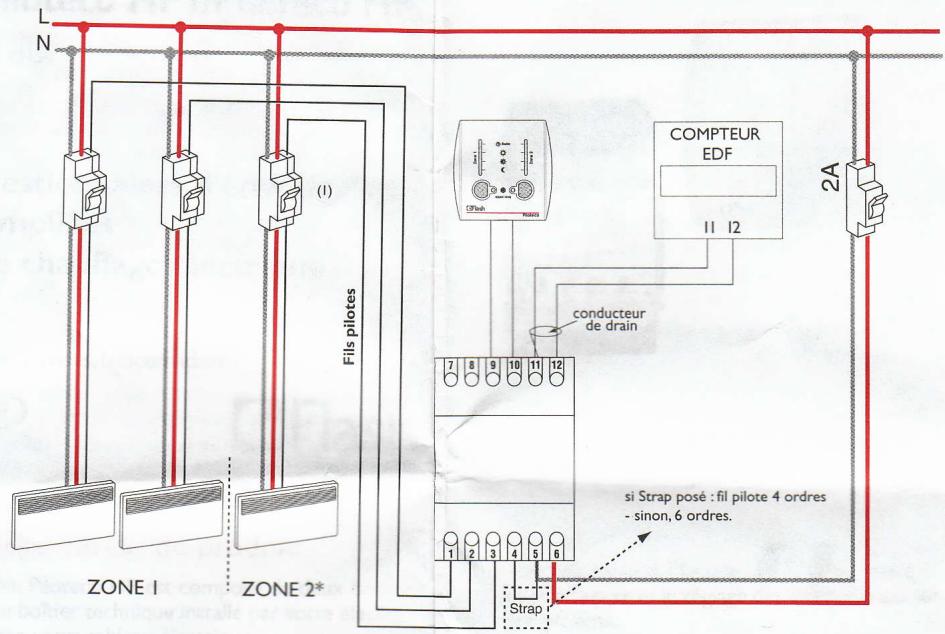

(1) Disjoncteurs avec sectionnement fil pilote censeilles
Piloteco HPI : 3 sorties fil pilote sur I zone (boines I,2 et 3)
Piloteco HP2 : 2 sorties fil pilote sur la zone I ( bornes | et 2 ) et I sortie pour la zone 2 ( borne 3 )

Caracteristiques techniques

Tension d'alimentation : 230 V+/- 10%

Fréquence: 50 Hz

Puisance absorbee: env.10VA

Sorties fils pilotes : 30 mA par sortie

Precision de l'horloge: 1s/24h

Nombre de voies de délestage : 3

Cycle de délestage: 6 min.

Cycle du programme: hebdomadaire

Liaison boitier de commande: 1,5 mm², longueur max 50m

Raccordement par bornes a cage: I à 4 mm²

liaison compteur EDF : paire torsadée 0,2 mm² avec écran, longueur max 100m

Commutation : 1 min.

Catégorie: 4

Nombre de modes: 5 (délestage, comport,

eco., réduit, hors-gel)

Classe :

Boitier technique : II

Boitier de commande : II

Température de fonctionnement :

Boitier technique: -5^à +45^

Boitier de commande: 0^à +40^

Température de stockage :

Boitier technique: -20^à +70^

Boitier de commande: -20^à +70^

Dimensions :

Boitier technique: 3 modules

Boitier de commande: 80 × 80 × 10 ~mm

Indices de protection : IP20

Autonomie de l'heure: 13 heures

Autonomie des données: permanent

Normes produits: EN 60730-1 et EN 60730-2-1

NF C61-750 et NF EN 12098-5

Hygrométrie : 90% max.

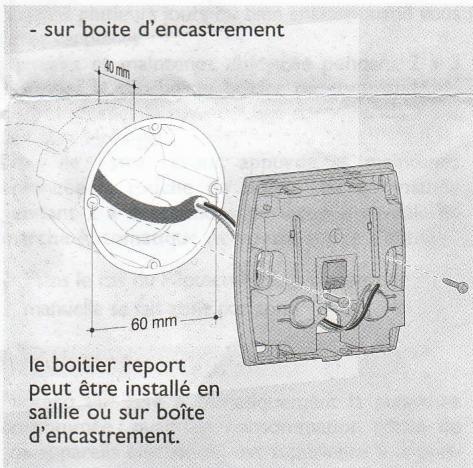

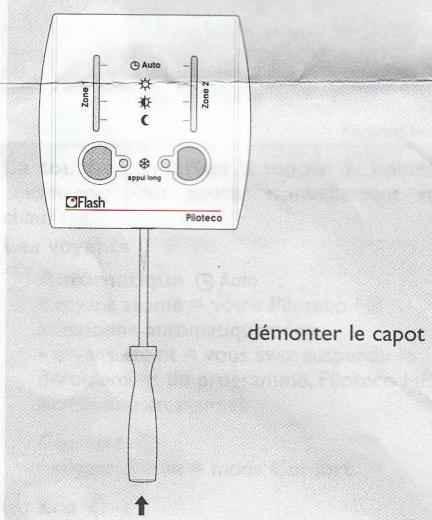

Pose du boîtier de commande
