MODE D'EMPLOI 441597 METRONIC

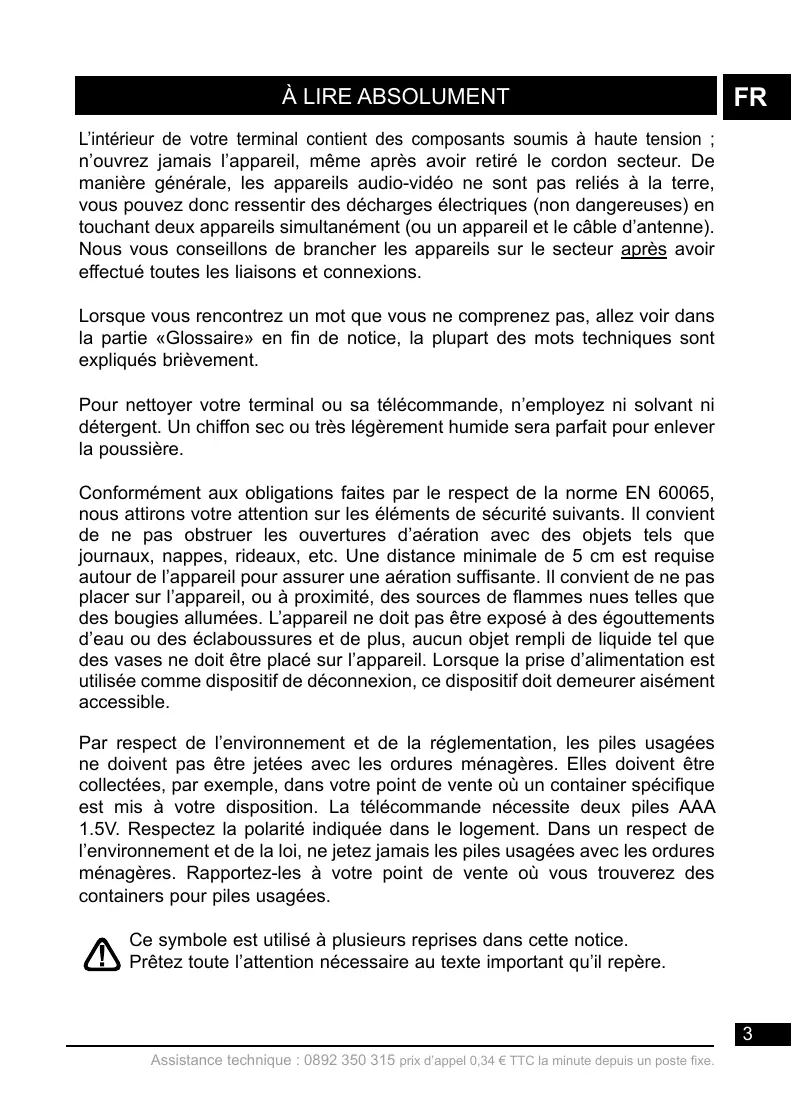

À LIRE ABSOLUMENT ER L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. || convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des

containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l'attention nécessaire au texte important qu'il repère.

certaines chaînes de la TNT vont changer de fréquence. La

conséquence pratique sera que vous perdrez ces chaînes. Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

© Lorsque la télévision analogique s'éteindra dans votre région,

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

+ Allez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

+ _ Appuyez sur la touche MENU pour accéder au menu principal.

+ Appuyez sur la touche + pour sélectionner le menu Installation et appuyez sur OK.

+ _ Appuyez sur la touche + pour sélectionner le sous-menu Recherche manuelle.

+ Appuyez sur OK pour valider.

+ _ Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

1 Installation 06 2 Description de la télécommande 10 3 Description de l'adaptateur 12 4 Utilisation au quotidien 13 5 Personnaliser la liste des chaînes 13 6 Blocage parental 15 7 Re ialiser l'adaptateur 16 8 Réglages de l'écran 16 9 Radios 17 10 Economie d'énergie 17 11 EPG 18 12 Enregistrements 18 13 Recherche de chaînes 20 14 Télécommandes universelles 21 15 Sous-titres et télétexte 21 16 En cas de problème de réception 22 17 Glossaire 24 18 Canaux utilisés pour les émetteurs en service à ce jour 25 ASSISTANCE ET CONSEILS 28 QUESTIONNAIRE QUALITÉ 29

A - Installation simplifiée

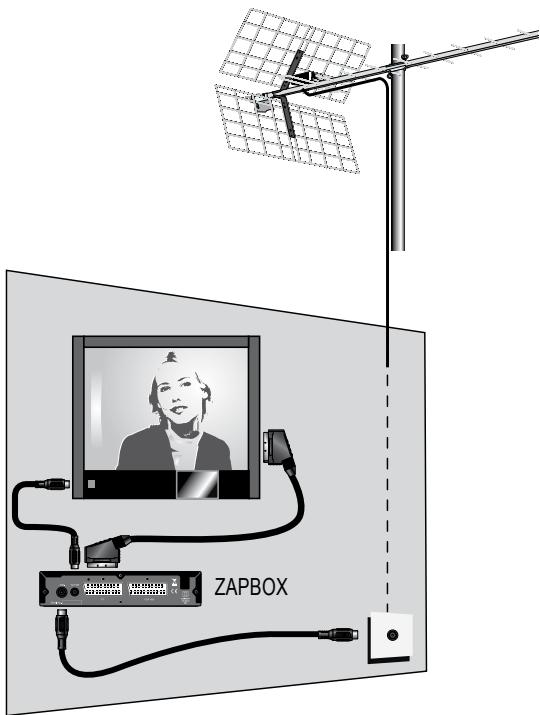

Voyez le schéma d'installation ci-dessous.

Le terminal étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (H page 12) du terminal. Dès maintenant, reliez l'adaptateur et le téléviseur par un câble d'antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques sur le téléviseur, par exemple pour enregistrer une chaîne TNT tout en regardant une chaîne en analogique sur le téléviseur. L'absence de ce câble ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur et branchez le terminal sur le secteur. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.

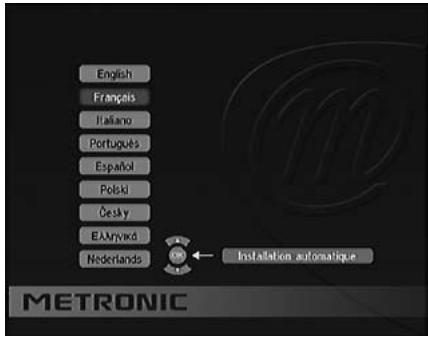

Un menu de sélection de langue s'affiche à l'écran du téléviseur. Si ce n'est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Si le Français vous convient comme langue de menus, vous n'avez pas à sélectionner la langue, tapez simplement sur la touche OK.

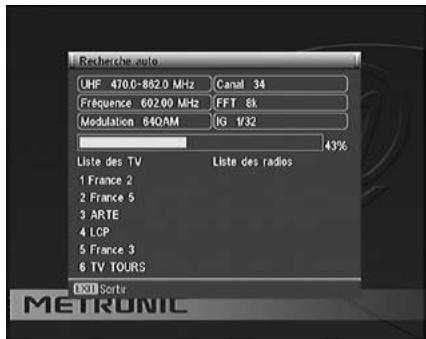

La recherche automatique de chaîne démarre. A l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur DVD sur la péritel VCR.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

CR Fréquence 60200 we (FFT

B - Calage / orientation de l’antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs mis en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

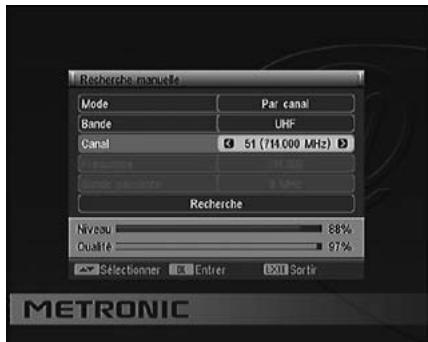

Allez dans Menu / Installation/ Recherche manuelle. Descendez sur la troisième ligne et sélectionnez avec les flèches < > un numéro de canal utilisé dans votre région (voir en fin de notice pour les émetteurs mis en service à ce jour).

Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal. Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n’augmente jamais, c'est que le numéro de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.

+ Lancez une recherche par Menu / Installation / Recherche auto.

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche G) pour afficher l'indicateur de signal. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

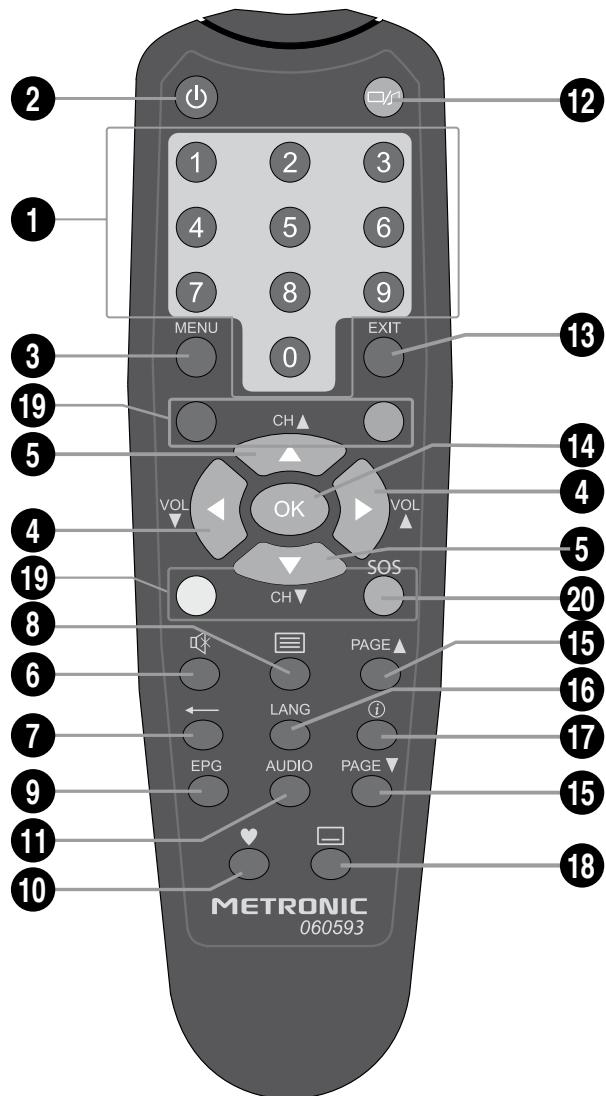

2 - Description de la télécommande

ERRREE HE LUE EE LE Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

Touche (1). Permet de mettre en veille l'adaptateur ou de l'allumer.

Touche MENU. Permet d'entrer dans le menu principal.

Touches 4 ». Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume.

Touches + = . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à ia suivante.

Touche 1&. Permet de couper le son (pour répondre au téléphone par exemple). Touche «—. Permet de revenir à la dernière chaîne regardée.

Touche [=]. Pour accéder au magazine télétexte.

Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.

Touche . Pour accéder à la liste des chaînes favorites.

Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission.

Touche TVA . Permet le passage du mode TV au mode Radio et inversement.

Touche EXIT. Pour revenir d'un écran en arrière dans les menus et sortir complètement des menus.

Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal {visualisation d'une chaîne), affiche la liste des chaînes.

Touches Page + / 2. Permet de passer de page en page dans les longues listes.

Touche LANG. Lorsque plusieurs voies audio sont transmises permet de choisir la langue de l'émission.

Touche ©. Un premier appui fait apparaître la bannière information de la chaîne, comprenant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal. Touche EI. Pour activer ou désactiver les sous-titres (DVB).

Touches de couleurs. Utiisées dans le navigateur du magazine télétexte.

Touche SOS. Si vous ne recevez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.

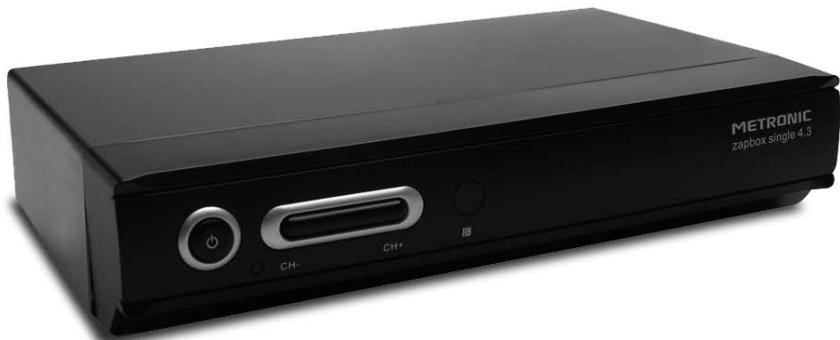

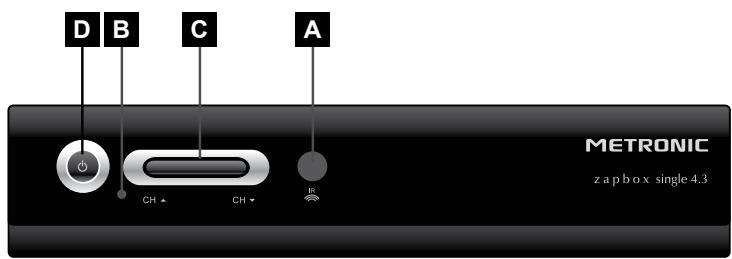

3 - Description de l'adaptateur

LA | Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).

E naicateur lumineux.

(A Touches CHA et CH+ identiques à celles de la télécommande.

[| Bouton marche / arrêt.

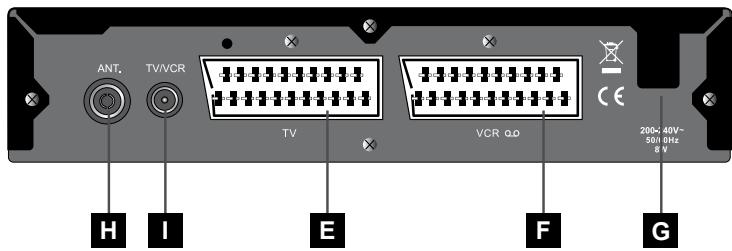

LE | Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.

Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur qui doit être en veille.

Alimentation secteur.

EI Entrée antenne terrestre (râteau).

Sortie antenne TV (ou magnétoscope).

METRONIC Ls £ Ls .. x Le] Le | ce € DE

4 - Utilisation au quotidien ER En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

Touches « » pour régler le volume sonore.

Touches + « pour changer de chaîne.

Touche pour couper et remettre le son.

Touches numériques pour aller directement à une chaîne.

Touche EPG pour accéder au guide des programmes.

Touche OK pour accéder à la liste des chaînes TV.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

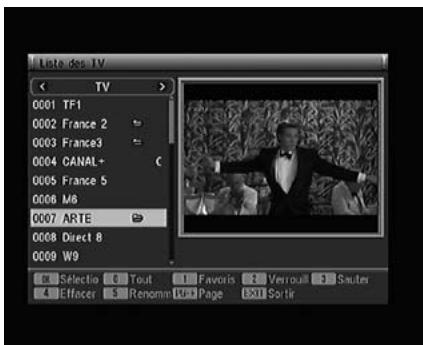

A - Chaînes favorites Sélectionner les chaînes

+ Appuyez sur la touche OK ou allez dans Menu / Chaînes / Liste des TV. - Appuyez sur la touche © pour =

entrer dans le menu Editer, [en

sélectionnez la chaîne que nas vous voulez ajouter à la liste et Le appuyez sur ©. Un petit logo ci Le

Vous pouvez ainsi ajouter plusieurs chaînes à la liste

FAV Appuyez sur EXIT plusieurs fois pour quitter les menus et mémoriser votre sélection.

Visualiser les chaînes favorites

Appuyez sur la touche ® pour afficher la liste des chaînes favorites. Choisir la chaîne avec les flèches « + puis valider par OK. Un appui sur la touche OK ou les touches CHA et CH+ vous permet de revenir dans la liste complète des chaînes.

B - Modifier la liste des chaînes

+ Allez dans Menu / Chaînes / Liste des TV.

+ Appuyez sur la touche © pour entrer dans le mode Edition.

+ Avec les flèches « +, sélectionnez la chaîne à supprimer.

+ Appuyez sur la touche OK, une marque de séléction apparaît après le nom de la chaîne.

+ Vous pouvez sélectionnez ainsi plusieurs chaînes.

Appuyer sur la touche © pour supprimer les chaînes séléctionnées.

+ Une fenêtre de confirmation apparaît, appuyer sur 4 et OK.

Tapez plusieur fois EXIT pour quitter tous les menus.

Déplacer des chaînes

+ Allez dans MENU / Chaînes / Liste des TV.

+ Avec les flèches 4 +, sélectionnez la chaîne à déplacer.

+ Appuyez sur la touche @, un petit curseur apparaît après le nom de la chaîne. + Avec les flèches « +, déplacez la chaîne à sa nouvelle place.

+ _ Appuyez sur OK pour valider la nouvelle place.

+ Une fenêtre de confirmation apparaît, appuyer sur 4 et OK.

+ Tapez plusieur fois EXIT pour quitter tous les menus.

Note : Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Système / Réglage Système / Numérotation Auto sur Eteint avec les touches { ?.

6 - Blocage parental ER Votre terminal Zapbox Single 4.3 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous voulez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Mo: r le mot de passe

+ Allez dans MENU / Système / Verrouillage parental.

+ Entrez votre mot de passe (0000 en sortie d'usine).

+ Sur la ligne Verrouillage menus, sélectionnez Activé avec la flèche » +_ Sur la ligne Nouveau PIN, entrez les 4 chiffres du nouveau code.

+ Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

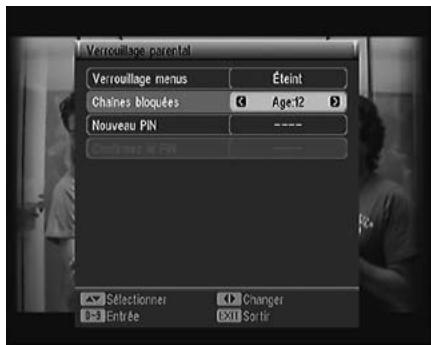

VAN Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si votre enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

Pour sélectionner le niveau moral :

+ Allez dans MENU / Système / Verrouillage parental.

+ Entrez le mot de passe (0000 si vous n'avez pas modifié le mot de passe à l'étape précédente).

+ Sélectionnez la ligne Chaînes bloquées avec la flèche +.

+ Sélectionnez le paramètre avec les flèches 4 ».

+ Tapez 3 fois sur la touche EXIT pour sortir des menus.

VAN Bloquer des chaînes

Allez dans MENU / Système / Verrouillage parental.

Entrez le mot de passe (0000 en sortie d'usine)

Sur la ligne Verouillage menus, sélectionnez Activé avec la flèche +. Appuyez 3 fois sur EXIT.

Appuyez sur la touche OK.

Appuyez sur la touche ® pour entrer dans le menu Editer.

Entrez à nouveau votre mot de passe.

Avec les flèches 4 + , sélectionnez la chaîne à verrouiller.

Appuyez sur la touche @), un cadenas apparaît après la chaîne.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

* Allez dans MENU / Outils / Réinitialisation.

+ Entrez votre mot de passe (0000 en sortie d'usine).

+ Tapez « puis OK pour confirmer, patientez jusqu'à ce que le menu de séléction de langue apparaisse.

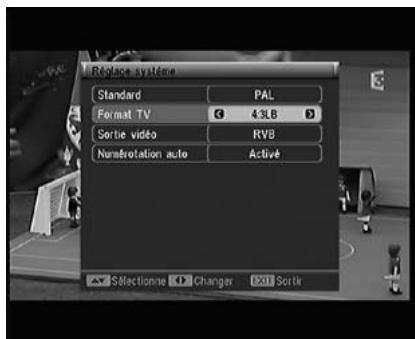

Le MENU / Système / Réglage

Système permet de choisir différentes

+ La ligne Standard, permet de forcer un mode vidéo.

+ La ligne Format TV permet de gérer les écrans 4:3 et 16:9 :

- 4:3LB. Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3PS. Pour un téléviseur 4:3.Les

images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.

- 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon péritel. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

+ La ligne Sortie Vidéo permet de choisir entre le mode RVB et le mode classique CVBS. Le RVB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées.

+_ Laligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche ©/f1, vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune chaîne».

10 - Economie d'énergie

Afin de limiter la consommation d'énergie inutile, et conformément à la réglementation européenne relative aux appareil qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l'utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche VOL, par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction : - Allez dans Menu principal! Système/Réglage Timer/Veille auto

- Sélectionner Eteint à l'aide des flèches

- Appuyez plusieurs fois sur EXIT pour quitter tous les menus

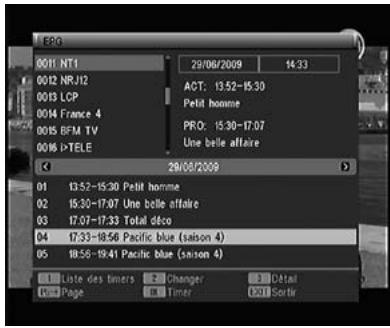

La partie en haut à gauche de l'écran présente la liste des chaînes, la partie en haut à droite affiche les événements en cours et le suivant, alors que la partie basse affiche les évènements en cours et les suivants lorsqu'ils sont diffusés par la chaîne. Appuyez sur la touche © pour passer de la liste des chaînes à la liste des émissions. Avec les flèches, vous pouvez sélectionner une émission et appuyer sur la touche ® pour afficher les détails (si diffusés par l'opérateur). Pour information, à l'heure où nous ré- digeons cette notice, seules TF1, NT1 et TMC émettent ce type d'information parmi les chaînes gratuites.

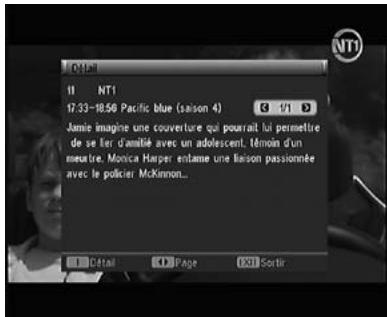

Certaines chaînes diffusent des infor- mations détaillées sur les programmes, vous pouvez appuyer sur la touche D pour y accéder. La fenêtre reste vide si les informations ne sont pas diffusées.

Note : Vous avez la possibilité de programmer l'enregistrement d'une émission en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

Pensez également à programmer votre enregistrement sur votre magnétoscope ou enregistreur DVD.

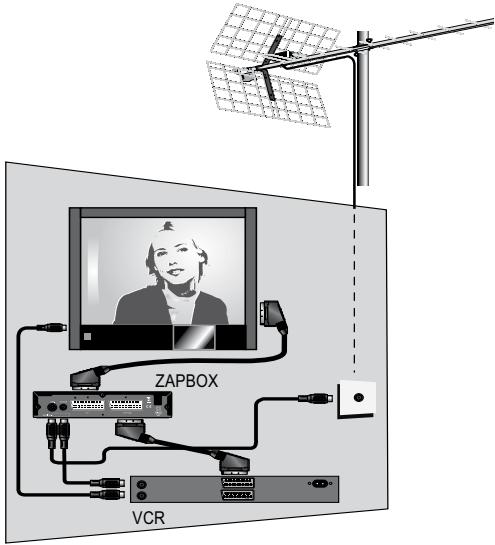

Connectez simplement votre magnétoscope sur la péritel VCR du terminal (voir schéma page 19).

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour lire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le terminal. Si ce n'est pasle cas, appuyez sur la touche TV/NVCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÏNE EN MÊME TEMPS.

Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d'en enregistrer une autre différente en même temps.

Programmateur d’enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

+ Allez dans MENU / Système / Réglage Timer / Programmation.

*_ Sur la ligne Numéro, choisissez un numéro libre (la première fois, choisissez 1).

Sur la ligne Mode, choisissez Une

fois avec la flèche ».

Sur la ligne Programme, la chaîne

en cours s'affiche. Vous pouvez

encore changer de chaîne à ce

Sur la ligne Jour, choisissez le jour

avec les flèches 4 » .

Sur la ligne Mois, choisissez le

mois avec les flèches 4 ».

Sur la ligne Heure, Tapez OK puis

l'heure du début de l'émission avec

les touches numériques, et validez

Sur la ligne Durée, entrez de la même manière la durée de l'émission (en

Appuyez sur EXIT et confirmez par Oui. Appuyez encore sur EXIT pour

VAN Réglez maintenant un timer sur votre magnétoscope, pour qu'il enregistre la chaîne AV au même moment.

Note 1 : Sur la ligne Mode, vous pouvez choisir Quotidien, Hebdomadaire ou Mensuel pour déclarer un événement périodique.

Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

13 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

Allez dans MENU / Installation / Recherche auto.

Sur la ligne Mode, laissez Tout.

Allez sur la ligne Recherche et appuyez sur OK.

Confirmez par OUI pour supprimer les chaînes et lancer la recherche automatique.

Note 1 : Sur la ligne Mode, vous pouvez choisir Clair pour limiter la recherche aux chaînes qui diffusent gratuitement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star...) seraient ignorées si la chaîne est cryptée au moment de la recherche.

14 - Télécommandes universelles ER Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.

15 - Soustitres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche [=].

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

Appuyez sur la touche [=].

+ Sur la ligne Sous-titrage appuyez sur » pour afficher standard.

Si la ligne Langue affiche «pas de sous-titrage» en gris, c'est qu'il n'y a pas de sous-titrage disponible.

Si la ligne Langue affiche, p. ex, fra(1/2), c'est que du sous-titrage en français est disponible ; tapez OK sur cette ligne.

16 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, VAN il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Cause possible | Soltons) à essayer

Vous recevez parfaitement les | Votre antenne Modifiez l'orientation chaînes analogiques, mais pointe vers de votre antenne aucune chaîne numérique. un émetteur voir paragraphe 1b

analogique, alors page 8).

émetteur. Vous recevez parfaitement les | Votre système Consultez votre chaînes analogiques, mais d'antenne collective | propriétaire ou votre aucune chaîne numérique. n'est pas adapté syndic de co-propriété. Vous habitez en appartement. | au numérique

terrestre. Vous recevez parfaitement les | Votre zone n'est Aucune solution dans chaînes analogiques, mais pas encore l'immédiat. Attendez aucune chaîne numérique. couverte par que votre zone soit

le numérique couverte.

terrestre. Vous recevez certaines Vous êtes situé loin | 1- Essayez un chaînes numériques de l'émetteur. amplificateur correctement, mais d'autres d'intérieur. sont mal reçues ou pas 2 - Essayez un reçues du tout. Sur les amplificateur de mât. chaînes que vous recevez, le 3 - Procurez-vous niveau de réception n'est pas une antenne plus très élevé. En analogique, performante. votre image n'est pas parfaite.

Symptôme Cause possible Solution(s) à essayer ER Vous recevez toutes les Vous êtes perturbé | 1- Remplacez le chaînes numériques, mais par des parasites. | cordon TV qui va de la réception est perturbée à la prise TV à votre certains moments (quand un terminal par un cordon appareil électrique s'allume, à blindage renforcé. par exemple). 2 - Remplacez

les accessoires (répartiteurs, dérivateurs) par des produits blindés.

3 - Remplacez le câble entre l'antenne et la

Vous recevez certains: Vous êtes victimes | 1- modifiez légèrement multiplexes (certains canaux) | d'échos. l'orientation de

mais d'autres sont perturbés l'antenne.

où pas reçus du tout. 2 - remplacez l'antenne

par une nouvelle ayant des grilles anti-échos plus performantes.

Vous recevez certains: Votre antenne Procurez-vous une multiplexes (certains canaux) | coupe le haut de antenne performante mais les canaux supérieurs la bande UHF. sur toute la bande UHF.

à 60 sont perturbés où pas reçus du tout.

Vous recevez les canaux Votre antenne Procurez-vous une compris entre 21 et 35, mais ne capte qu'une antenne prévue pour pas ceux compris entre 36 et | partie dela bande | fonctionner sur toute la 69 (ou l'inverse). UHF, bande UHF.

Votre réception est correcte Vous êtes en Procurez-vous

la plupart du temps, mais limite de zone. une antenne plus

elle est perturbée quand il performante.

pleut, ou à certains moments apparemment aléatoires.

Qu'est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants téléphones sans fil, aspirateurs..). Il est donc normal que la réception soit perturbée par moments.

TNT Appareil permettant de recevoir les chaînes en clair de la TNT.

Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.

Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20° siècle. Avec l'arrivée du numérique, l'analogique terrestre est voué à disparaître à moyen terme.

Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.

Pylônetruffé d'antennes quiretransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

Guide électronique des programmes.

En clair, gratuit. Vient de l'anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.

Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.

Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

Télévision Numérique Terrestre.

18 - Canaux utilisés pour les émetteurs en service à ce jour

pi] vie ste R2] r3| ra[ rs| nel ü Gex Gao Le of sf | &! Fison, Landouy. Los] | s Guen ET as) © 21 &| &

LE ME Faone sfr sf ef es | Gap M Coiombs 2] 1] 2] &| # xgioméraion ST sf 21 #1

Tune Valeurs ALL) See

@ Diner ont des Cas. me æ| wo] | » Maubeuge Rousies me sf nf sf >

TMC Exemple :TFI est sur le multiplexe R6 Elle est donc émise

à Avignon (Dpt 84). ATTENTION : le multiplexe RS ne sera émis que sur 27 émetteurs en 2008

* Non reçues par Zapbox SINGLE 4.3

Si votre ville n'apparaît pas dans cette liste, consultez notre site : http://www.metronic.com/popup/bouquet2.php, ou notre assistance

ASSISTANCE ET CONSEILS Malgré le soin que nous avons apporté à la conception de nos pro- duits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

“Prix d'appel : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com VAN IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

VAN Munissez-vous des informations suivantes AVANT TOUT APPEL : + Modèle d'adaptateur : ZAPBOX Single 4.3 (441597)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémen- taire (pièces uniquement).

Ge 1go signe que at pas

cl ot ménagères Les —

substances dangereuses qu'is sont susceptibles de contenir

peuvent nuire à la santé el à l'enviton.

nement. Fales reprendre cos apparolls par

vole dietbuleur ou utlsez les moyens de

olecte séleclive ms à votre disposition par

Captez-vous correctement les chaînes numériques ?

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? Si oui, avez-vous eu recours à un installateur ?

Avez vous eu recours à l'assistance téléphonique METRONIC ? Si oui, globalement, êtes vous satisfait de ce service.

Globalement êtes-vous satisfait de votre achat ? La notice vous paraît-elle bien réalisée pour installer votre

récepteur TNT? Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

METRONIC CERTIFICAT DE GARANTIE Le terminal ZAPBOX Single 4.3 est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment com- plété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX Single 4.3 (441597) Date d'achat :

METRONIC _ BENELOM METRONIC IBERICA METRONIC ITALIA FRANCE Assistance technique : 0892 350 315 Prix d'appel 0,34€ TTC / min depuis un poste fixe

100 Rue Gilles de Gennes Node Park Touraine

37 310 TAUXIGNY FRANCE

Produit fabriqué en Asie Made in Asia
