MANUALE UTENTE 441597 METRONIC

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. || convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA

1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des

containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prêtez toute l'attention nécessaire au texte important qu'il repère.

certaines chaînes de la TNT vont changer de fréquence. La

Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

© Lorsque la télévision analogique s'éteindra dans votre région,

La programmation du terminal se fait par l'intermédiaire des menus.

Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

Installation et appuyez sur OK.

+ _ Appuyez sur la touche + pour sélectionner le sous-menu

+ Appuyez sur OK pour valider.

+ _ Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

5 Personnaliser la liste des chaînes 13

6 Blocage parental 15 7 Re ialiser l'adaptateur 16 8 Réglages de l'écran 16 ASSISTANCE ET CONSEILS 28 QUESTIONNAIRE QUALITÉ 29

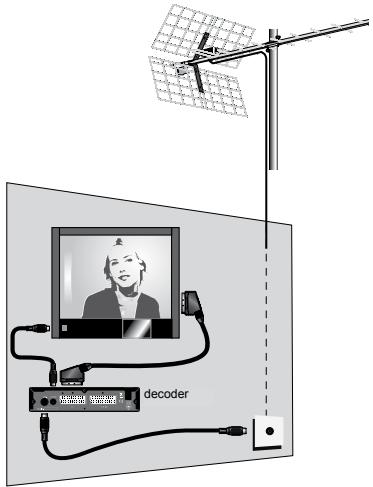

à recevoir les chaînes analogiques sur le téléviseur, par exemple pour enregistrer une chaîne TNT tout en regardant une chaîne en analogique sur le téléviseur. L'absence de ce câble ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur et branchez le terminal sur le secteur. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.

Un menu de sélection de langue s'affiche à l'écran du téléviseur.

Si ce n'est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Si le Français vous convient comme langue de menus, vous n'avez pas à sélectionner la langue, tapez simplement sur la touche OK.

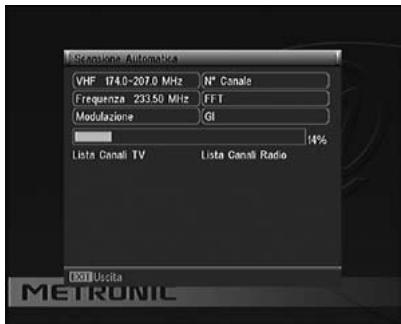

La recherche automatique de chaîne démarre. A l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur

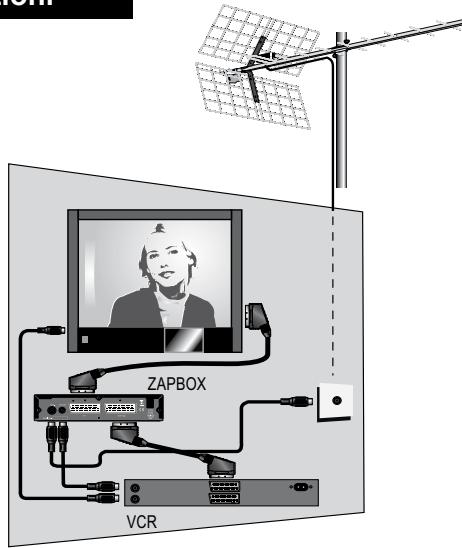

DVD sur la péritel VCR.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

Note : Pour les émetteurs mis en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

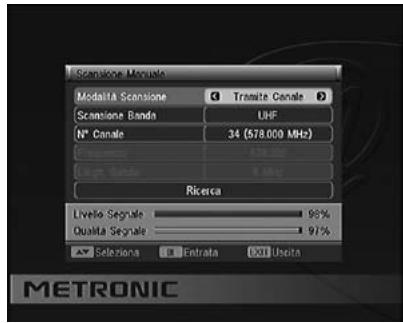

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

Descendez sur la troisième ligne et sélectionnez avec les flèches < > un numéro de canal utilisé dans votre région (voir en fin de notice pour les émetteurs mis en service à ce jour).

Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.

Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n’augmente jamais, c'est que le numéro de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.

+ Lancez une recherche par Menu / Installation / Recherche auto.

Procurez-vous une antenne râteau UHF ayant un gain important (au moins

15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche G) pour afficher l'indicateur de signal.

Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

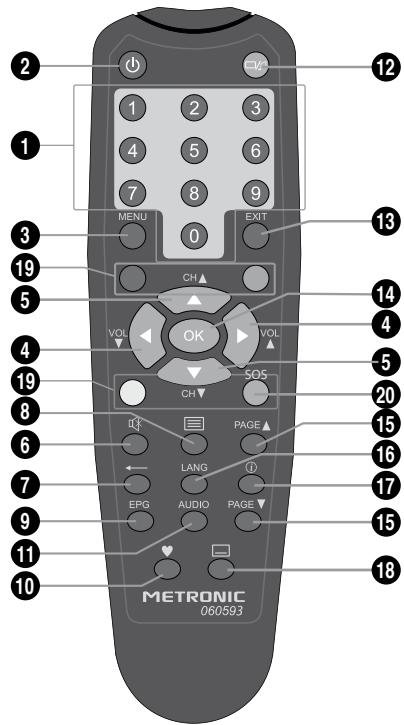

2 - Description de la télécommande

Touche 1&. Permet de couper le son (pour répondre au téléphone par exemple). Touche «—. Permet de revenir à la dernière chaîne regardée.

Touche [=]. Pour accéder au magazine télétexte.

Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.

Touche . Pour accéder à la liste des chaînes favorites.

Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission.

Touche TVA . Permet le passage du mode TV au mode Radio et inversement.

Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal {visualisation d'une chaîne), affiche la liste des chaînes.

Touches Page + / 2. Permet de passer de page en page dans les longues listes.

Touche LANG. Lorsque plusieurs voies audio sont transmises permet de choisir la langue de l'émission.

Touche ©. Un premier appui fait apparaître la bannière information de la chaîne, comprenant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal.

Touche EI. Pour activer ou désactiver les sous-titres (DVB).

Touches de couleurs. Utiisées dans le navigateur du magazine télétexte.

Touche SOS. Si vous ne recevez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.

Touches numériques pour aller directement à une chaîne.

Touche EPG pour accéder au guide des programmes.

Touche OK pour accéder à la liste des chaînes TV.

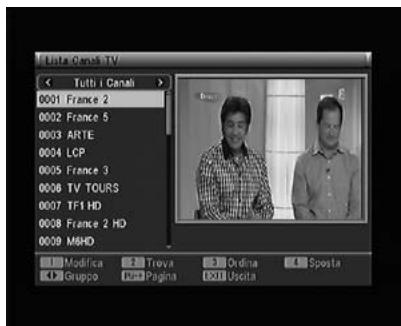

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Chaînes favorites

Sélectionner les chaînes

+ Appuyez sur la touche OK ou allez dans Menu / Chaînes /

Liste des TV. - Appuyez sur la touche © pour =

entrer dans le menu Editer, [en

sélectionnez la chaîne que nas vous voulez ajouter à la liste et Le appuyez sur ©. Un petit logo ci Le

+ Allez dans Menu / Chaînes / Liste des TV.

+ Appuyez sur la touche © pour entrer dans le mode Edition.

+ Avec les flèches « +, sélectionnez la chaîne à supprimer.

+ Appuyez sur la touche OK, une marque de séléction apparaît après le nom de la chaîne.

+ Vous pouvez sélectionnez ainsi plusieurs chaînes.

Appuyer sur la touche © pour supprimer les chaînes séléctionnées.

+ Une fenêtre de confirmation apparaît, appuyer sur 4 et OK.

Tapez plusieur fois EXIT pour quitter tous les menus.

Déplacer des chaînes

+ Allez dans MENU / Chaînes / Liste des TV.

+ Avec les flèches 4 +, sélectionnez la chaîne à déplacer.

+ Appuyez sur la touche @, un petit curseur apparaît après le nom de la chaîne.

+ Avec les flèches « +, déplacez la chaîne à sa nouvelle place.

+ _ Appuyez sur OK pour valider la nouvelle place.

+ Une fenêtre de confirmation apparaît, appuyer sur 4 et OK.

+ Tapez plusieur fois EXIT pour quitter tous les menus.

Note : Par défaut, déplacer une chaîne ne change pas son numéro logique.

Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Système / Réglage Système / Numérotation Auto sur Eteint avec les touches { ?.

Mo: r le mot de passe

+ Allez dans MENU / Système / Verrouillage parental.

+ Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

VAN Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si votre enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

Pour sélectionner le niveau moral :

+ Allez dans MENU / Système /

+ Sélectionnez le paramètre avec les flèches 4 ».

+ Tapez 3 fois sur la touche EXIT pour sortir des menus.

Appuyez sur la touche ® pour entrer dans le menu Editer.

Entrez à nouveau votre mot de passe.

Avec les flèches 4 + , sélectionnez la chaîne à verrouiller.

Appuyez sur la touche @), un cadenas apparaît après la chaîne.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

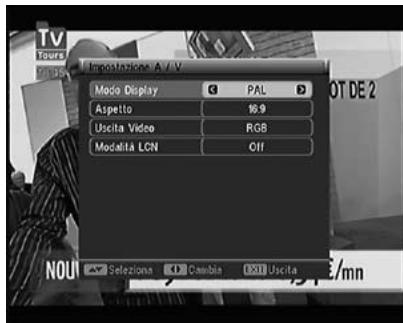

Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3PS. Pour un téléviseur 4:3.Les

Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

+ La ligne Sortie Vidéo permet de choisir entre le mode RVB et le mode classique CVBS. Le RVB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées.

+_ Laligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche ©/f1, vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune chaîne».

10 - Economie d'énergie

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction : - Allez dans Menu principal! Système/Réglage Timer/Veille auto

- Sélectionner Eteint à l'aide des flèches

- Appuyez plusieurs fois sur EXIT pour quitter tous les menus

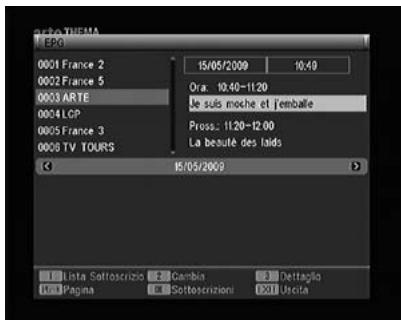

Certaines chaînes diffusent des infor- mations détaillées sur les programmes, vous pouvez appuyer sur la touche D pour y accéder. La fenêtre reste vide si les informations ne sont pas diffusées.

Note : Vous avez la possibilité de programmer l'enregistrement d'une

émission en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

Pensez également à programmer votre enregistrement sur votre magnétoscope ou enregistreur DVD.

Pour lire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le terminal. Si ce n'est pasle cas, appuyez sur la touche TV/NVCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÏNE EN MÊME TEMPS.

Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d'en enregistrer une autre différente en même temps.

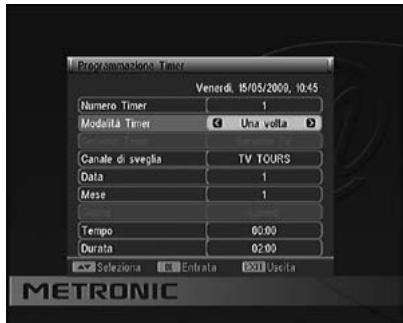

Programmateur d’enregistrements

Sur la ligne Programme, la chaîne

en cours s'affiche. Vous pouvez

encore changer de chaîne à ce

Sur la ligne Jour, choisissez le jour

Sur la ligne Mois, choisissez le

mois avec les flèches 4 ».

Sur la ligne Heure, Tapez OK puis

l'heure du début de l'émission avec

les touches numériques, et validez

Sur la ligne Durée, entrez de la même manière la durée de l'émission (en

Appuyez sur EXIT et confirmez par Oui. Appuyez encore sur EXIT pour

VAN Réglez maintenant un timer sur votre magnétoscope, pour qu'il enregistre la chaîne AV au même moment.

Note 1 : Sur la ligne Mode, vous pouvez choisir Quotidien,

Hebdomadaire ou Mensuel pour déclarer un événement périodique.

Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

13 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

Allez dans MENU / Installation / Recherche auto.

Sur la ligne Mode, laissez Tout.

Confirmez par OUI pour supprimer les chaînes et lancer la recherche automatique.

Note 1 : Sur la ligne Mode, vous pouvez choisir Clair pour limiter la recherche aux chaînes qui diffusent gratuitement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première,

TPS Star...) seraient ignorées si la chaîne est cryptée au moment de la recherche.

C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque

15 - Soustitres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche [=].

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

Appuyez sur la touche [=].

+ Sur la ligne Sous-titrage appuyez sur » pour afficher standard.

Si la ligne Langue affiche «pas de sous-titrage» en gris, c'est qu'il n'y a pas de sous-titrage disponible.

Si la ligne Langue affiche, p. ex, fra(1/2), c'est que du sous-titrage en français est disponible ; tapez OK sur cette ligne.

Important : en cas de problème de réception en numérique terrestre,

VAN il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Cause possible | Soltons) à essayer

Vous recevez parfaitement les | Votre antenne Modifiez l'orientation chaînes analogiques, mais pointe vers de votre antenne aucune chaîne numérique. un émetteur voir paragraphe 1b

Vous recevez parfaitement les | Votre système Consultez votre chaînes analogiques, mais d'antenne collective | propriétaire ou votre aucune chaîne numérique. n'est pas adapté syndic de co-propriété. Vous habitez en appartement. | au numérique

Vous recevez parfaitement les | Votre zone n'est Aucune solution dans chaînes analogiques, mais pas encore l'immédiat. Attendez aucune chaîne numérique. couverte par que votre zone soit

le numérique couverte.

Vous recevez certaines Vous êtes situé loin | 1- Essayez un chaînes numériques de l'émetteur. amplificateur correctement, mais d'autres d'intérieur. sont mal reçues ou pas 2 - Essayez un reçues du tout. Sur les amplificateur de mât. chaînes que vous recevez, le 3 - Procurez-vous niveau de réception n'est pas une antenne plus très élevé. En analogique, performante. votre image n'est pas parfaite.

(répartiteurs, dérivateurs) par des produits blindés.

3 - Remplacez le câble entre l'antenne et la

Vous recevez certains: Votre antenne Procurez-vous une multiplexes (certains canaux) | coupe le haut de antenne performante mais les canaux supérieurs la bande UHF. sur toute la bande UHF.

à 60 sont perturbés où pas reçus du tout.

Vous recevez les canaux Votre antenne Procurez-vous une compris entre 21 et 35, mais ne capte qu'une antenne prévue pour pas ceux compris entre 36 et | partie dela bande | fonctionner sur toute la

69 (ou l'inverse). UHF, bande UHF.

Votre réception est correcte Vous êtes en Procurez-vous

la plupart du temps, mais limite de zone. une antenne plus

elle est perturbée quand il performante.

pleut, ou à certains moments apparemment aléatoires.

Qu'est-ce qu’une réception perturbée en numérique?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants téléphones sans fil, aspirateurs..). Il est donc normal que la réception soit perturbée par moments.

Nature des signaux utilisés dans les transmissions modernes.

Par rapport à l'analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.

Orientation de l'onde émise par l'émetteur. La plupart des

émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.

Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

Télévision Numérique Terrestre.

* Non reçues par Zapbox

Vous pouvez également nous envoyer un courrier électronique

à l'adresse suivante : hotline@metronic.com VAN IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

VAN Munissez-vous des informations suivantes AVANT TOUT APPEL :

+ Modèle d'adaptateur : ZAPBOX Single 4.3 (441597)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémen- taire (pièces uniquement).

Ge 1go signe que at pas

Si oui, globalement, êtes vous satisfait de ce service.

Globalement êtes-vous satisfait de votre achat ?

La notice vous paraît-elle bien réalisée pour installer votre

Pour être valable, le bon de garantie doit être dûment com- plété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX Single 4.3 (441597)

4 - Dagelijks gebruik

Tastiera numerica. In uso normale vi permette di digitare il numero del canale che si vuole vedere. Nel menu vi permette di inserire valori numerici.
