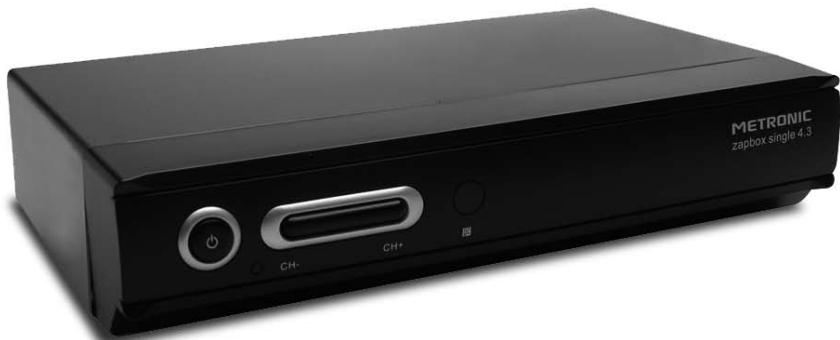

ZAPBOX SINGLE 4.3 - Décodeur tnt METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur TNT HD
Caractéristiques techniques principales	Compatible avec la norme DVB-T2, résolution jusqu'à 1080p, sortie HDMI et RCA
Alimentation électrique	Alimentation externe 5V/1A
Dimensions approximatives	215 x 145 x 40 mm
Poids	Environ 500 g
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI ou RCA
Fonctions principales	Enregistrement sur clé USB, fonction Time Shift, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'alimentation électrique
Informations générales utiles	Vérifier la compatibilité avec votre antenne TNT, garantie de 2 ans

FOIRE AUX QUESTIONS - ZAPBOX SINGLE 4.3 METRONIC

Comment réinitialiser le METRONIC ZAPBOX SINGLE 4.3 ?

Pour réinitialiser le METRONIC ZAPBOX SINGLE 4.3, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon ZAPBOX ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment configurer la connexion Wi-Fi sur le ZAPBOX SINGLE 4.3 ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau Wi-Fi et entrez le mot de passe lorsque cela est demandé.

Que faire si l'image est pixélisée ou floue ?

Assurez-vous que votre connexion Internet est stable. Essayez de redémarrer votre appareil et vérifiez les câbles HDMI pour vous assurer qu'ils sont bien connectés.

Comment mettre à jour le logiciel du METRONIC ZAPBOX SINGLE 4.3 ?

Allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer les mises à jour disponibles.

Le ZAPBOX ne détecte pas les chaînes TV, que faire ?

Vérifiez que l'antenne est correctement connectée et orientée. Exécutez une nouvelle recherche de chaînes dans le menu 'Télévision'.

Puis-je utiliser le ZAPBOX SINGLE 4.3 avec un téléviseur ancien modèle ?

Oui, mais vous aurez besoin d'un adaptateur si votre téléviseur ne dispose pas d'une entrée HDMI. Vérifiez les compatibilités avant de procéder.

Comment contacter le support technique de METRONIC ?

Vous pouvez contacter le support technique de METRONIC via leur site web officiel ou par téléphone en utilisant le numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI ZAPBOX SINGLE 4.3 METRONIC

Adaptateur Numérique Terrestre

DVB-T adapter

Décoder digitale terrestre

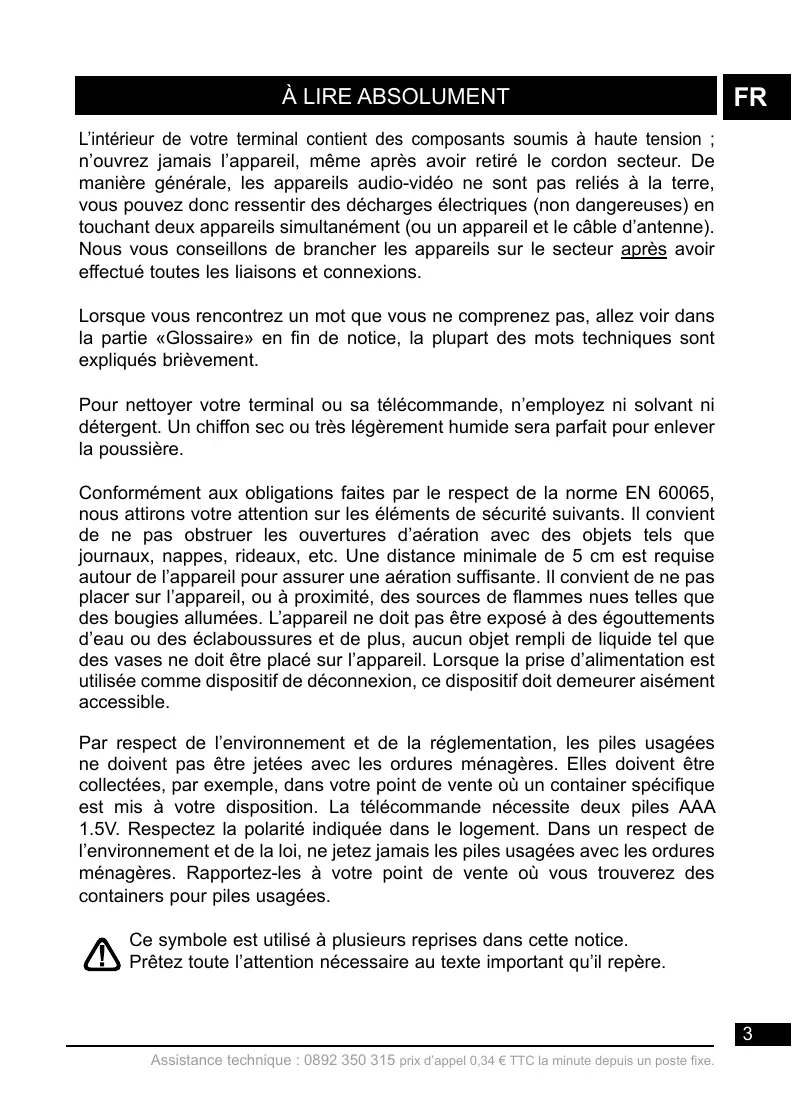

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente ou vous trouverez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il représente.

Lorsque la télévision analogique s’éteindra dans votre région, certaines chaînes de la TNT vont changer de fréquence. La conséquence pratique sera que vous perdrez ces chaînes.

Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez recapercher toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour Sélectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche pour sélectionner le sous-menu Recherche manuelle.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Sommaire

1 Installation 06 2 Description de la télécommande 10 3 Description de l'adaptateur 12 4 Utilisation au quotidien 13 5 Personnaliser la liste des chaînes 13 6 Blocage parental 15 7 Réinitialiser l'adaptateur 16 8 Réglages de l'écran 16 9 Radios 17 10 Économie d'énergie 17 11 EPG 18 12 Enregistrements 18 13 Recherche de chaînes 20 14 Télécommandes universelles 21 15 Sous-titres et télétexte 21 16 En cas de problème de réception 22 17 Glossaire 24 18 Canaux utilisés pour les émetteurs en service à ce jour 25

ASSISTANCE ET CONSEILS 28

QUESTIONNAIRE QUALITÉ 29

GARANTIE 30

A - installation simplifiée

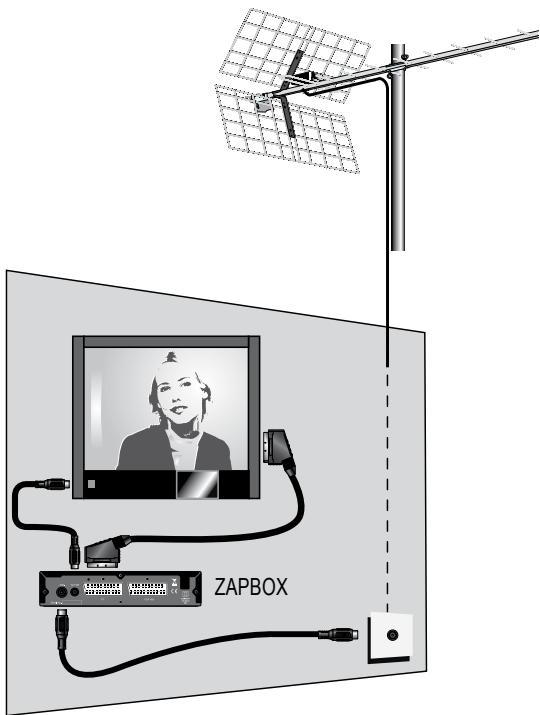

Voyez le schéma d'installation ci-dessous.

Le terminal étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (H page 12) du terminal. Dès maintenant, reliez l'adaptateur et le téléviseur par un câble d'antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques sur le téléviseur, par exemple pour enregistrer une chaîne TNT tout en regardant une chaîne en analogique sur le téléviseur. L'absence de ce câble ne nuit pas à l'installation TNT. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur et branchez le terminal sur le secteur. Le voyant vert en façade s'allume. Insérez les piles dans la télécommande.

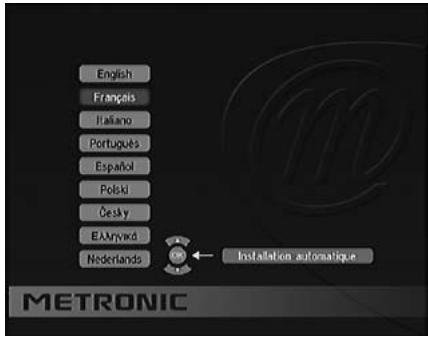

Un menu de sélection de langue s'affiche à l'écran du téléviseur. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Si le Français vous convient comme langue de menus, vous n'avez pas à sélectionner la langue, tapez simplement sur la touche OK.

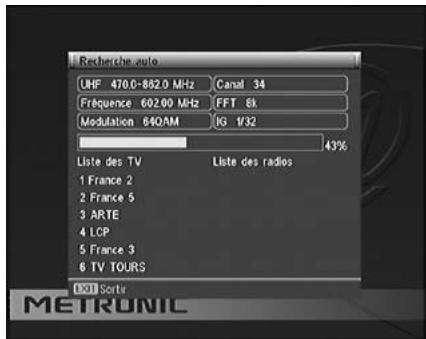

La recherche automatique de chaînes démarre. À l'issue de cette recherche, le terminal affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur DVD sur la péritel VCR.

Si la recherche n'a pas trouvé toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT.

B - calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre réseau actuel, c'est donc vraisemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs mis en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

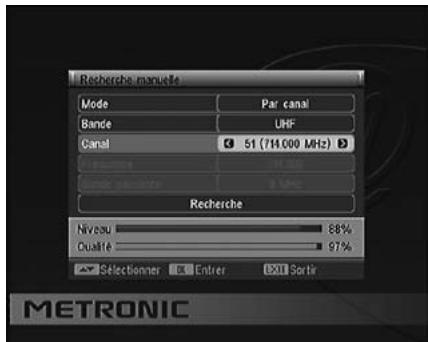

• Allez dans Menu / Installation / Recherche manuelle.
• Descendez sur la troisième ligne et sélectionnez avec les flèches « un numéro de canal utilisé dans votre région » (voir en fin de notice pour les émetteurs mis en service à ce jour).
• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

Vous recevez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche ① pour afficher l'indicateur de signal. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

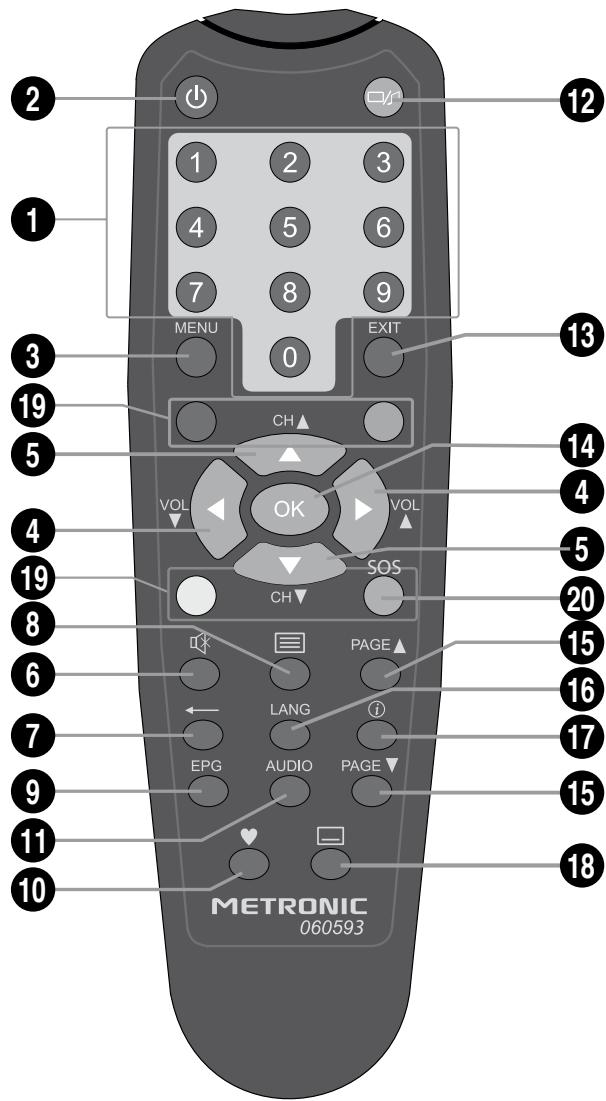

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 2 Touche . Permet de mettre en veille l'adaptateur ou de l'allumer. 3 Touche MENU. Permet d'entrer dans le menu principal. 4 Touches . Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume. 5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 6 Touche. Permet de couper le son (pour répondre au téléphone par exemple). 7 Touche . Permet de revenir à la dernière chaîne regardée. 8 Touche. Pour accéder au magazine télétexte. 9 Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne. 10 Touche . Pour accéder à la liste des chaînes favorites. 1 Touche AUDIO. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission. 2 Touche . Permet le passage du mode TV au mode Radio et inversement. 3 Touche EXIT. Pour revenir d'un écran arrêté dans les menus et sortir complètement des menus. 4 Touche OK. Permet de valider un besoin quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 5 Touches Page /. Permet de passer de page en page dans les longues listes. 6 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission. 7 Touche ①. Un premier appui fait apparaître la bannière information de la chaîne, complétant, entre autres, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal. 8 Touche. Pour activer ou désactiver les sous-titres (DVB). 9 Touches de couleurs. Utilisées dans le navigateur du magazine télétexte. Touches SOS. Si vous ne recevez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.

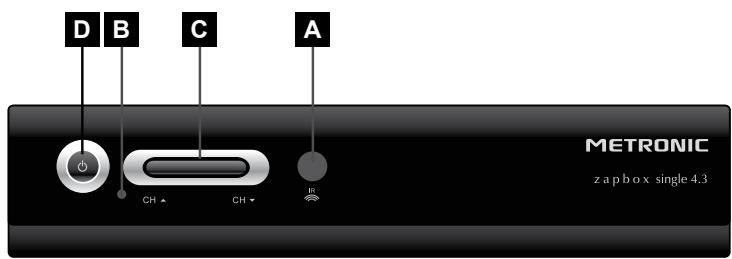

Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). Indicateur lumineux. Touches CH et CH identiques à celles de la télécommande. Bouton marche / arrêt. Sortie péritel TV. Pour connecter l'adaptateur au téléviseur. Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur qui doit être en veille. Alimentation secteur. Entrée antenne terrestre (râteau). Sortie antenne TV (ou magnétoscope).

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent.

• Touches pour régler le volume sonore.
• Touches ▽ △ pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à la liste des chaînes TV.

5 - Personnaliser la liste des chaînes

Vous avez plusieurs possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

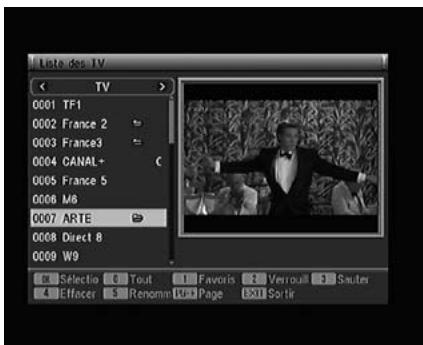

Sélectionner les chaînes

• Appuyez sur la touche OK ou allez dans Menu / Chaînes / Listes des TV.
• Appuyez sur la touche ① pour entrer dans le menu Editor, sélectionnez la chaîne que vous voulez ajouter à la liste et appuyez sur ①. Un petit logo apparait.
• Vous pouvez ainsi ajouter plusieurs chaînes à la liste FAV
• Appuyez sur EXIT plusieurs fois pour quitter les menus et enregistrer votre sélection.

Appuyez sur la touche ♥ pour afficher la liste des chaînes favorites. Choisissez la chaîne avec les flèches puis validez par OK. Un appui sur la touche OK ou les touches CH et CH « vous permet de revenir dans la liste complète des chaînes.

Effacer des chaînes

• Allez dans Menu / Chaînes / Liste des TV.
• Appuyez sur la touche ① pour entrer dans le mode Édition. Avec les flèches, sélectionnez la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de sélection apparait après le nom de la chaîne.
• Vous pouvez sélectionner ainsi plusieurs chaînes.
• Appuyer sur la touche ④ pour supprimer les chaînes sélectionnées.
• Une fenêtre de confirmation apparait, appuyez sur et OK.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans MENU / Chaînes / Liste des TV.
• Avec les flèches, sélectionnez la chaîne à déplacer.
• Appuyez sur la touche ④, un petit curseur apparaît après le nom de la chaîne. Avec les flèches, déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Une fenêtre de confirmation apparait, appuyez sur et OK.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Note: Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Système / Réglage Système / Numérotation Auto sur Eteint avec les touches .

Votre terminal Zapbox Single 4.3 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Système / Verrouillage parental.
• Entrez votre mot de passe (0000 en sortie d'usine).
• Sur la ligne Verrouillage menus, sélectionnez Activé avec la flèche
• Sur la ligne Nouveau PIN, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

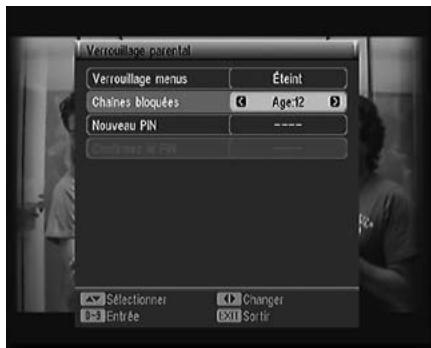

Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionné la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si votre enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

Pour sélectionner le niveau moral :

• Allez dans MENU / Système / Verrouillage parental.
• Entrez le mot de passe (0000 si vous n'avez pas modifié le mot de passe à l'étape précédente).
• Sélectionnez la ligne Chaine bloquée avec la flèche .
• Sélectionnez le paramètre avec les flèches .
• Tapez 3 fois sur la touche EXIT pour sortir des menus.

• Allez dans MENU / Système / Verrouillage parental.
• Entrez le mot de passe (0000 en sortie d'usine)
• Sur la ligne Verrouillage menus, Sélectionnez Activé avec la flèche.
• Appuyez 3 fois sur EXIT.
• Appuyez sur la touche OK.
• Appuyez sur la touche ① pour entrer dans le menu Editor.
• Entrez à nouveau votre mot de passe.
• Avec les flèches, sélectionnez la chaîne à verrouiller.
• Appuyez sur la touche ②, un cadenas apparait après la chaîne.

Note : Le blocage par chaîne est déconseillé quand le niveau de sécurité est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

• Allez dans MENU / Outils / Réinitialisation.
• Entrez votre mot de passe (0000 en sortie d'usine).
• Tapez ↓ puis OK pour confirmer, patientez jusqu'à ce que le menu de sélection de langue apparaisse.

8 - Réglages de l'écran

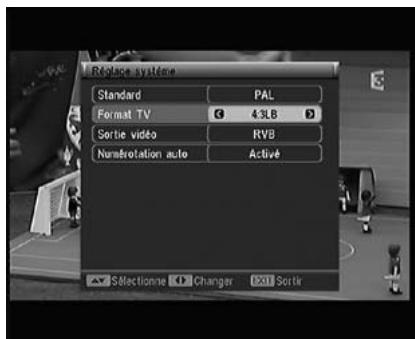

Le MENU / Système / Réglage Système permet de choisir différentes options :

• La ligne Standard, permet de forcer un mode vidéo. La ligne Format TV permet de gérer les écrans 4:3 et 16:9 :
• 4:3LB. Pour un télévisuer 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3PS. Pour un téléviseur 4:3. Les

images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.

• é correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.
• La ligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche /, vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune chaîne».

10 - Économie d'énergie

Afin de limiter la consommation d’énergie inutile, et conformément à la réglementation européenne relative aux appareils qui consomment de l’électricité, des mesures ont été prises afin d’éviter de laisser l’adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche VOL, par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction :

• Allez dans Menu principal / Système / Réglage Timer / Veille auto
• Sélectionner Éteint à l'aide des flèches
• Appuyez plusieurs fois sur EXIT pour quitter tous les menus

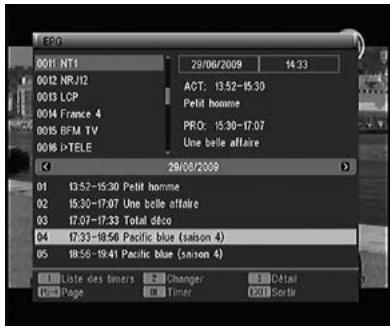

La partie en haut à gauche de l'écran présente la liste des chaînes, la partie en haut à droite affiche les événements en cours et le suivant, alors que la partie BASSE affiche les événements en cours et les suivants lorsqu'ils sont diffusés par la chaîne. Appuyez sur la touche ② pour passer de la liste des chaînes à la liste des émissions. Avec les flèches, vous pouvez sélectionner une émission et appuyer sur la touche ③ pour afficher les détails (si diffusés par l'opérateur). Pour information, à l'heure où nous rédigeons cette notice, seules TF1, NT1 et TMC émettent ce type d'information parmi les chaînes gratuites.

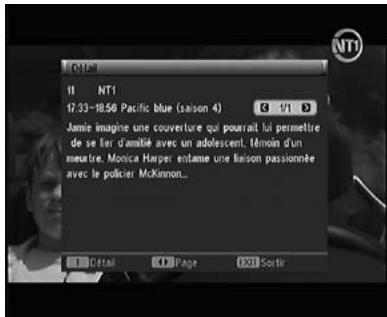

Certaines chaînes diffusent des informations détaillées sur les programmes, vous pouvez appuyer sur la touche ① pour y accéder. La fenêtre reste vide si les informations ne sont pas diffusées.

Note : Vous avez la possibilité de programmer l'enregistrement d'une émission en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

Pensez également à programmer votre enregistrement sur votre magnétoscope ou enregistreur DVD.

12 - Enregistrements

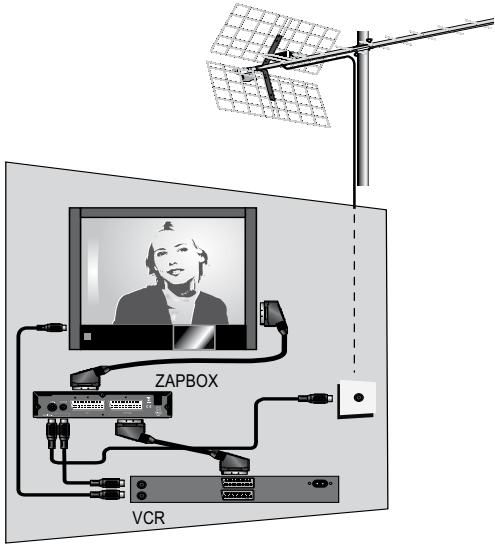

Connectez simplement votre magnétoscope sur la péritel VCR du terminal (voir schéma page 19).

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour lire une cassette, mettez le terminal en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur le terminal. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂINE ET ENREGISTRER UNE AUTRE CHÂINE EN MÊME TEMPS.

Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d'en enregistrer une autre en même temps.

Programmateur d'enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Système / Réglage Timer / Programmation.
• Sur la ligne Numéro, choisissez un numéro libre (la première fois, choisissez 1).
• Sur la ligne Mode, CHOISSEZ Une fois avec la flèche
• Sur la ligne Programme, la chaîne en cours s'affiche. Vous pouvez encore changer de chaîne à ce stade.
• Sur la ligne Jour, CHOISSEZ le jour avec les flèches
• Sur la ligne Mois, CHOISSEZ le mois avec les flèches
• Sur la ligne Heure, tapez OK puis l'heure du début de l'émission avec les touches numériques, et validez avec OK.
• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
• Appuyez sur EXIT et confirmez par Oui. Appuyez encore sur EXIT pour quitter les menus.

Réglez maintenant un timer sur votre magnétoscope, pour qu'il enregistre la chaîne AV au même moment.

Note 1: Sur la ligne Mode, vous pouvez choisir Quotidien, Hebdomadaire ou Mensuel pour déclarer un événement périodique.

Note 2 : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur OK sur l'émission que vous souhaitez enregistrer.

13 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche auto.
• Sur la ligne Mode, laissez Tout.
• Allez sur la ligne Recherche et appuyez sur OK.
• Confirmez par OUI pour supprimer les chaînes et lancer la recherche automatique.

Note 1: Sur la ligne Mode, vous pouvez désigner Clair pour limiter la recherche aux chaînes qui diffusent gratuitement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star,...) seraient ignorées si la chaîne est cryptée au moment de la recherche.

14 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementvable que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d’une télécommande universelle qui n’est pas de la marque METRONIC.

15 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

Appuyez sur la touche - Sur la ligne Sous-titrage appuyez sur pour afficher standard. - Si la ligne Langue affiche «pas de sous-titrage» en gris, c'est qu'il n'y a pas de sous-titrage disponible. - Si la ligne Langue affiche, p. ex, fra(1/2), c'est que du sous-titrage en français est disponible; tapez OK sur cette ligne.

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogique, alsouque les chaînesnumériques sontémises sur un autre émetteur.	Modifiez l'orientationde votre ANTENN(voir paragraphe 1bpage 8).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en apparlement.	Votresystèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriétaire ou votre syndic de co-propiété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votres zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains-numériquescorrectement, mais d'autres sont mal reçues ou pracèues du tout. Sur leschains-chines que vous receivez, le niveau de réception n'est pas très élevé. En analogique,votre image n'est pas parfaite.	Vosésitué loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments ( quand un apparéil électrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindness renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifierlez légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grilles anti'échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout.	Votre antenne rouge le haut de la bande UHF.	Procurez-vous une antenne performante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antenne ne capte qu'une partie de la bande UHF.	Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vos étés en limite de zone.	Procurez-vous une antenne plus performante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

Adaptateur	Appareil permettant de receiveoir les chaînes en clair de la TNT.
Terminal	Equipement final d'une communication. L'adaptateur Zapbox est un terminal numérique.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20° siècle. Avec l'av里程碑, l'analogue terrestre est youé à disparafître à moyen terme.
Canal	Nombre donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône trufféd'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Yourter terminal peut receiveoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replacéreront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montluçon	Agglomération	39	54	37	53	34	65
05	Gap	Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Ricesy	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'École	62	59	28	25	22	30
		Pomeques	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pincon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulëme	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baïe d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guérét	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Bregille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Eveux	Agglomération	52	38	43	46	37	40
	Vemon	agglomération	41	38	43	46	51	44
28	Chartres	Montlandon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arree	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse Est	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Cauderan	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Bauduille	49	55	51	52	54	37
35	Rennes	Béchéré	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Elienne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautivilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Chà	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Pioemeur	31	35	64	33	61	32
	Vannes	Landes les Lavoaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	Sarrébourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourvière	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambéry	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	63	51	57
		Nord / Sannois	35	54	60	63	51	57
		Est / Chennévières	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdaille	55	52	27	24	37	58
	Rouen	Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36
80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphael	Pic de l'Ours	23	26	34	53	48	42
	Toulon	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Potiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaînes gratuites :

1	France 2 France 3 France 5 Arte La Chaine parlementaire Chaines locales
2	Direct 8 France 4 i >TELE Virgin17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1 Arte HD*
5	TF1 HD* France 2 HD* M6 HD*
6	TF1 NRJ 12 TMC

Exemple : TF1 est sur

Le multiplexe R6

Elle est donc émise

sur le canal 46

À Avignon (Dpt 84).

ATTENTION : le multiplexe

R5 ne sera émis que sur 27

émetteurs en 2008

• Non reçues par Zapbox

SINGLE 4.3

Si votre ville n'apparaît pas dans cette liste, consultez notre site : http://www.metronic.com/popup/bouquet2.php, ou notre assistance téléphonique.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d'adaptateur: ZAPBOX Single 4.3 (441597)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faibles reprise des appareils par voie distributeur ou utilisez ces moyens de collecte sélective mis à votre disposition par voie communale.

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui □ non □

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? oui □ non □

Si oui, avez-vous eu recours à un installateur? oui non

Avez-vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, êtes-vous satisfait de ce service. non oui non

Globalement êtes-vous satisfait de votre achat ? oui □ non □

La notice vous paraît-elle bien réalisée pour installer votre récepteur TNT?

Quelles modifications souhaiteriez-vous voir apportées ?

Autres remarques ou suggestions :

A renvoyer à SAV METRONIC, 100 rue Gilles de Gennes

NODE PARK TOURAINE

37310 TAUXIGNY

Certificat de garantie

Le terminal ZAPBOX Single 4.3 est garanti un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné avec la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX Single 4.3 (441597)

Date d'achat :

N° de série :

A renvoyer à SAV METRONIC, 100 rue Gilles de Gennes NODE PARK TOURAINE 37310 TAUXIGNY

www.metronic.com

FRANCE Assistance technique : 0892 350 315

Prix d'appel 0,34€ TTC / min depuis un poste fixe

BENELUX [phone]

METRONIC ITALIA 02 94 94 36 91

METRONIC IBERICA Service technique : 807 11 70 08

100 Rue Gilles de Gennes

Nord Pak Touraine

37 310 TAUXIGNY

FRANCE

www.metronic.com

Produit fabriqué en Asie

Made in Asia
