| Type de produit | Carte mère |
| Série | H61M-P20 (G3) / H61M-P31 (G3) |
| Référence | MS-7788 (v1.x) |
| Format | Micro ATX |
| Socket processeur | Non précisé (probablement LGA 1155) |
| Chipset | Intel H61 |
| Support mémoire | DDR3 |
| Nombre de slots mémoire | 2 |
| Slots PCI Express | 1 x PCIe x16, 2 x PCIe x1 |
| Ports SATA | 4 x SATA 3Gb/s |
| Connecteurs USB | USB 2.0 (nombre non précisé) |
| Audio intégré | Oui, audio HD |
| Réseau | LAN Gigabit Ethernet |
| Sorties vidéo | VGA, DVI-D |
| Alimentation | 24 broches ATX + 4 broches CPU |
| Support multi-GPU | Non |
FOIRE AUX QUESTIONS - H61M-P20 MSI
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H61M-P20 - MSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H61M-P20 de la marque MSI.
MODE D'EMPLOI H61M-P20 MSI

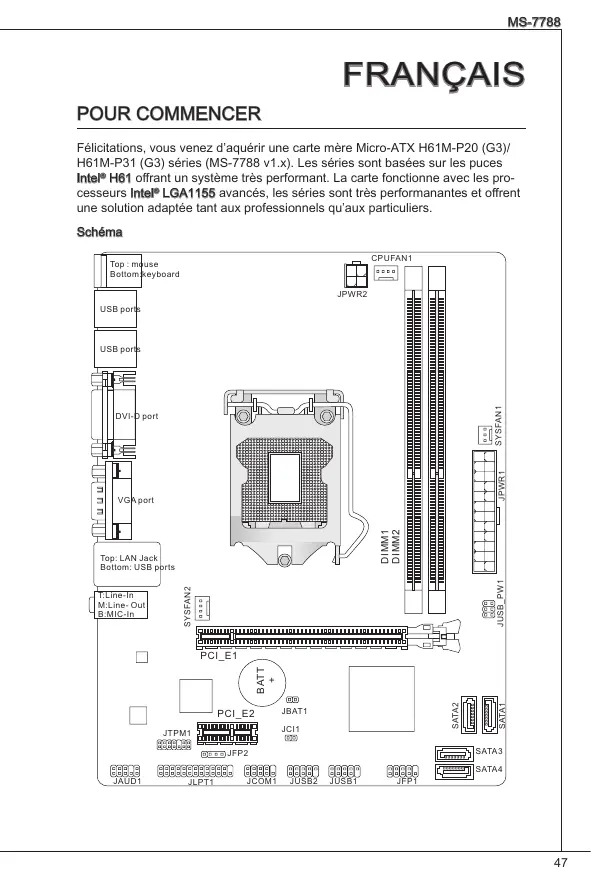

MS-7788 FrançaiS Pour coMMencer Félicitations, vous venez d’aquérir une carte mère Micro-ATX H61M-P20 (G3)/ H61M-P31 (G3) séries (MS-7788 v1.x). Les séries sont basées sur les puces Intel® H61 offrant un système très performant. La carte fonctionne avec les processeurs Intel® LGA1155 avancés, les séries sont très performanantes et offrent une solution adaptée tant aux professionnels qu’aux particuliers. Schéma CPUFAN1 Top : mouse Bottom:keyboard JPWR2 USB ports SYSFAN1 USB ports JPWR1 DVI-D port DIMM1 DIMM2 VGA port SYSFAN2 T:Line-In M:Line- Out B:MIC-In JUSB_PW1 Top: LAN Jack Bottom: USB ports JBAT1 JCI1 JTPM1 SATA3 JFP2 JAUD1 JLPT1 JCOM1 SATA1 PCI_E2 SATA2 BATT
SPéCIFICATIONS Processeurs ■ Supporte 3ème génération Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® processeurs pour LGA1155 socket (Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support) Jeux de puces ■ Puces Intel® H61 Mémoire supportée ■ 2 DDR3 DIMMs supportent DDR3 1333/ 1066 SDRAM (total Max. 16GB) ■ Supporte le mode double-canal (Pour plus d’information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report) LAN ■ Supporte LAN 10/ 100 par Realtek® 8105E (H61M-P20 (G3)) ■ Supporte LAN 10/ 100/ 1000 par Realtek® 8111E (H61M-P31 (G3)) Audio ■ Puce intégrée par Realtek® ALC887 ■ Supporte 8-canal audio out ■ Conforme aux spécifications Azalia 1.0 SATA ■ 4 ports SATA 3Gb/s par Intel® H61 Connecteurs ■ Panneau arrière ‑ 1 port souris PS/2 ‑ 1 port clavier PS/2 ‑ 1 port DVI-D* ‑ 1 port VGA* ‑ 6 ports USB 2.0 ‑ 1 prise LAN ‑ 3 prises audio flexibles** *(Les ports DVI-D et VGA ne fonctionnent qu’avec le Processeur Graphique Intégré.) **(Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.)
MS-7788 ■ Connecteurs intégrés ‑ 2 connecteurs USB 2.0 ‑ 1 connecteur audio avant ‑ 1 connecteur de port Parallèle (en option) ‑ 1 connecteur de port Sérial (en option) ‑ 1 connecteur TPM (en option) ‑ 1 connecteur Châssis Intrusion Emplacements ■ 1 emplacement PCIe 3.0 x16 ■ 1 emplacement PCIe 2.0 x1 Dimension ■ Micro-ATX (22.6 cm X 17.3 cm) Montage ■ 6 trous de montage Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php
TrouS TarauDéS Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure cidessous. BATT
Face vers l’arrière, position pour la protège entré/ Sortie du châssis. Trous taraudés Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support. Important
- Pour prévenir les endommages à la carte mère, il est interdit de mettre toutes sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
- Veuillez vous assurer qu’il n’y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la cartre mère.
MS-7788 Panneau arrière Le panneau arrière dispose les connecteurs suivants : LAN Souris PS/2 Ports USB 2.0 Ligne-In Ligne-Out Port VGA MIC Port DVI-D Clavier PS/2 Ports USB 2.0 Important
- Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
- Les ports DVI-D et VGA ne fonctionnent qu’avec le Processeur Graphique intégré. inSTaLLaTion Du MaTérieL Ce chapitre vous indique comment installer le CPU, les modules de mémoire, ainsi que les cavaliers sur la carte. Lors de l’installation du matériel, veuillez suivre les instructions de montage pour éviter d’endommager quoi que ce soit. Procédure d’intallation du CPU et le ventilateur pour LGA1155 Quand vous installez votre CPU, assurez-vous que le CPU possède d’un système de refroidissement pour prévenir le surchauffe. Si vous ne possédez pas de système de refroidissement, contactez votre revendeur pour vous en procurer un et installez-le avant d’allumer l’ordinateur. Introduction du LGA 1155 CPU La surface du LGA 1155 CPU. N’oubliez pas d’appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur. Clé d’alignement Clé d’alignement Le triangle jaune est l’indicateur du Pin 1
Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une faute installation peut endommager votre CPU et la carte mère.
Ouvrez le levier de charge.
Levez le levier de charge à la position complètement ouverte.
Après avoir confirmé la direction du CPU pour joindre correctement, déposez le CPU dans l’armature du logement de douille. Faites atten-tion au bord de sa base. Notez qu’on aligne les coins assortis.
Enlevez le couvercle en plastique. Engagez le levier de charge en appuyant doucement sur le plaque de charge.
Sécurisez le levier à côté du bout de crochet sous l’onglet de rétention.
Assurez-vous que les quatre crochets sont dans la correcte position avant d’installer le ventilateur. Alignez les trous de la carte avec le dissipateur thermique. Appuyez sur le ventilateur jusqu’à ce que les clips soient coincés dans les trous de la carte mère.
Appuyez sur les quatre crochets afin de fixer le ventilateur. Retournez la carte mère pour assur-er que le ventilateur est installé correctement.
Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte. Important
- Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalement le CPU pur et la réinstallez.
- Lisez le statut du CPU dans le BIOS.
- Quand le CPU n’est pas installé, toujours protégez vos pins de la douille CPU avec le plastique de protection pour éviter tout dommage.
- Veuillez vous-référer à la documentation dans le paquet du ventilateur de CPU pour plus de détails sur l’installation du ventilateur de CPU.
MS-7788 Installation des Modules de Mémoire . Le module de mémoire ne possède qu’une seule encoche au centre et qu’il n’est convenable que dans la correcte orientation.
Insérez le module de mémoire verticalement dans l’emplacement DIMM. Puis poussez-le là-dedans jusqu’à ce que le doigt d’or sur le module de mémoire soit profondément inséré dans l’emplacement DIMM. Vous ne pouvez presque pas voir le doigt d’or si le module de mémoire est correctement inséré dans l’emplacement DIMM.
Le clip en plastique situé de chaque côté de l’emplacement DIMM va se fermer automatiquement. Volt Encoche Important
- En mode Double-Canal, assurez-vous que vous installiez les modules de mémoire du même type et de la même densité dans les emplacements DIMM de canaux différents.
- Pour lancer avec succès votre ordinateur, insérez tout d’abord les modules de mémoire DIMM1.
Connecteur d’alimentation ATX 24-pin : JPWR1 Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l’alimentation d’énergie dans le connecteur.
Connecteur d’alimentation ATX 4-pin : JPWR2 Le connecteur d’alimentation de 12V sert à alimenter le CPU.
Important Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer une stabilité de la carte mère. Connecteur Sérial ATA : SATA1~4 Ce connecteur est un port d’Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA. Important Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l’endommager et entrainer la perte de données lors des phases de transfert de celles-ci.
MS-7788 Connecteurs d’alimentation du ventilateur : CPUFAN1, SYSFAN1, SYSFAN2 Les connecteurs d’alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU. CPUFAN1/ SYSFAN2 SYSFAN1
Connecteur de port parallèle : JLPT1 (en option) Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d’imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).
Connecteur USB avant : JUSB1/ JUSB2 Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d’Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc.
Connecteur audio avant : JAUD1 Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.
Connecteurs Panneau avant : JFP1, JFP2 Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.
JFP1 MS-7788 Connecteur de port sérial : JCOM1 (en option) Ce connecteur est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérial.
Connecteur de Module TPM : JTPM1 (en option) Ce connecteur est relié à un module TPM (Trusted Platform Module, en option). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d’utilisations.
Connecteur châssis Intrusion : JCI1 Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l’interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver le record.
Cavalier d’effacement CMOS : JBAT1 Le CMOS RAM intégré reçoit une alimentation d’une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, veuillez raccourcir temporairement les deux pinspour effacer les données avec un objet métal.
Conserver les données
Effacer les données Important Vous pouvez effacer le CMOS en positionnant les deux pins une fois avec un objet en métal lorsque le PC est désactivé. Evitez surtout d’effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère. Cavalier d’alimentation USB : JUSB_PW1 Ce cavalier vous permet d’activer/ désactiver la fonction “Réveiller du S3/S4/S5 par USB et le périphérique PS/2”.
Activé Important Si vous mettez le jumper sur Enable, assurez vous que l'alimentation fournisse du +5VSB et du 2A minimum. Emplacement PCI Express L’emplacement PCIe supporte la carte d’extension d’interface PCIe. L’emplacement PCIe x16 L’emplacement PCIe x1
MS-7788 Réglage bios Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l’écran, appuyez sur <DEL> pour accéder au Setup (Réglages). Press DEL to enter Setup Menu (Appuyez sur DEL pour accéder au SETUP) Si le message disparaît avant que vous n’ayez appuyé sur la touche, redémarrez le PC avec l’aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches <Ctrl>, <Alt>, et <Delete>. Important Les menus de BIOS décrits dans ce chapitre sont mis à jour en permanence pour une meilleure performance de système. En conséquence, la description peut être un peu différente du dernier BIOS et elle n’est qu’à titre de référence. La barre menu Main Menu Utilisez ce menu pour paramètrer des éléments standards du système tel que l’heure, la date etc. Advanced Utilisez ce menu pour régler les articles des fonctions avancées spécifiques. Overclocking Utilisez ce menu pour spécifier vos réglages du DRAM timing et des fonctions du CPU.
M-Flash Utilisez ce menu pour lire/ flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement). Security Utilisez ce menu pour régler les mots de passe de superviseur et d’utilisateur. Boot Utilisez ce menu pour spécifier la priorité des périphériques de démarrage. Save & Exit Ce menu vous permet de charger les réglages par défaut de la manufacture dans le BIOS et de quitter l’utilitaire de réglages BIOS avec ou sans les changements. Overclocking Current CPU / DRAM Frequency Ces articles montrent les fréquences actuelles du CPU et de la mémoire. Lecture uniquement. Adjust CPU Ratio Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence du processeur reliée à la fréquence externe ou de la carte mère. Il est disponible seulement quand le processeur supporte cette fonction. Adjusted CPU Frequency Il montre la fréquence ajustée du CPU. Lecture uniquement. Internal PLL Overvoltage Ce menu sert à ajuster la tension PLL. EIST L’Enhanced Intel SpeedStep technologie vous permet de configurer le niveau de performance du microprocesseur si l’ordinateur fonctionne en batterie ou en
MS-7788 l’adapteur d’alimentation. Ce domaine vous apparaîtra après que vous installiez le CPU qui supporte la speedstep technologie. Intel Turbo Boost Cet article apparaît lorsque vous installez un CPU supportant l’Intel Turbo Boost Technologie. Ce menu sert à activer ou désactiver l’Intel Turbo Boost Technologie. Elle peut augmenter la fréquence du processeur dynamiquement lorsque les applications demandent une meilleure performance et le TDP reste dans la plage de température. Elle peut également offrir une augmentation de la puissance sans erreurs (Dynamique augmentation, baisse par étape). OC Genie Button Operation Ce domaine sert à activer/ désactiver la fonction OC Genie. DRAM Frequency Ce menu sert à ajuster la fréquence de la mémoire. Adjusted DRAM Frequency Il montre la fréquence ajustée de la DRAM. Lecture uniquement. DRAM Timing Mode Le choix de décision si le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant “Advance DRAM Configuration” d’être déterminé par le BIOS basé sur la configuration du SPD. La mise en [Manual] vous permet de configurer le timings DRAM et le sous-menu suivant “Advance DRAM Configuration” relatifs manuellement. Advanced DRAM Configuration Appuyez sur <Enter> pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster le DRAM timing avancé. Command Rate Ce réglage contrôle le taux d’ordre DRAM. tCL Il contrôle le latence CAS, qui détermine le retard du timing (en cycle d’horloge) avant que le SDRAM commence un ordre de lecture après l’avoir reçu. tRCD Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins l’horloge fonctionne, plus vite est la performance de DRAM. tRP Cet article contrôle le numéro de cycles pour que le Row Address Strobe (RAS) soit permit à précharger. S’il n’y a pas assez de temps pour que le RAS accumule son charge avant le refraîchissement de to DRAM, le refraîchissement peut être incomplet et le DRAM peut échouer à retirer les données. Cet article applique seulement quand le DRAM synchrone est installé dans le système. tRAS L’article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.
tRFC Ce réglage détermine le temps que RFC prend pour lire ou écrire une cellule de mémoire. tWR L’intervalle de temps minimum entre la fin d’apparition d’écriture de données et le début de l’ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules. tWTR L’intervalle de temps minimum entre la fin d’apparition d’écriture de données et le début de l’ordre de pré-charge. Permet au pont I/O de faire sur-fonctionner l’amplificateur sensitif avant qu’un ordre de lecture commence. tRRD Spécifie le retard active-à-active des différentes banques. tRTP L’intervalle de temps entre un ordre de lire et un ordre de pré-charge. tFAW Cet article sert à régler le timing tFAW (délai de quatre fenêtres activées). tWCL Cet article sert à régler le timing tWCL (Write CAS Latency). Advanced Channel 1/ 2 Timing Configuration Appuyez <Enter> pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal. GT OverClocking Ce menu vous permet d’activer/ désactiver l’overclocking des graphiques intégrés. GT Ratio Ce réglage contrôle le ratio de la fréquence graphique intégrée pour activer les graphiques intégrées de fonctionner en différentes combinaisons de fréquence. Adjusted GT Frequency Il montre la fréquence ajustée de graphique intégrée. Lecture uniquement. Spread Spectrum Lorsque le générateur d’horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impultions pour que les spikes des impultions sont réduits au courbes plus plates. Important
- Si vous n’avez pas de problème d’EMI, laissez l’option sur [Disable], ceci vous permet d’avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
- Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
- N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d’overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké. DRAM Voltage Ce menu sert à ajuster la tension de la mémoire. CPU Features Appuyez sur <Enter> pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster les fonctions du CPU. Hyper-Threading Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire la réponse du dernier utilisateur. La technologie prend les deux coeurs dans le processeur pour deux proceseurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentée. Si vous désactivez la fonction, le processeur n'utilise qu'un seul coeur pour exécuter les instructions. Veuillez désactiver ce menu si votre système d'exploitation ne supporte pas la fonction HT, ou il risque d'avoir une instabilité. Active Processor Cores Ce menu vous permet de choisir le nombre de coeurs processeur avtivés. Limit CPUID Maximum Il est destiné à limiter la vitesse listée du processeur aux anciens systèmes d’opération. Execute Disable Bit Il peut prévenir des attaques malicieuses de “buffer overflow” où les vers essaieraient d’exécuter des codes pour endommager votre système. Il est recommandé de toujours garder ce menu en activé. Intel Virtualization Tech Améliore la virtualization et permet au système d’agir comme plusieurs systèmes virtuels. Pour plus d’informations veuillez vous référer au site officiel d’Intel. Intel VT-D Tech Ce menu sert à activer/ désactiver l’Intel VT-D technologie. Pour plus d’informations veuillez vous référer au site officiel d’Intel. Power Technology Cet article vous permet de choisir le mode Intel Dynamic Power technologie. C1E Support Activer cet article pour réduire la consommation d’alimentation du CPU lors de l’arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E). OverSpeed Protection Permet de surveiller le CPU actuel ainsi que sa consommation d’énergie. Si elle surpasse un certain niveau, le processeur réduira automatiquement sa fréquence. Pour overclocking, il est recommandé de désactiver cette fonction.
Intel C-State C-state est un statut du management de l’alimentation qui significativement réduit l’alimentation du processeur quand il est inactif. Package C State limit Ce domaine vous permet de choisir une limite C-state. Long duration power limit (W) Ce menu vous permet d’ajuster la limite d’alimentation TDP pour une longue durée. Long duration maintained (s) Ce domaine vous permet d’ajuster le temps de maintien pour la limite d’alimentation d’une longue durée. Short duration power limit (W) Ce menu vous permet d’ajuster la limite d’alimentation TDP pour une courte durée. Primary/ Secondary plane turbo power limit (W) Ces domaines vous permetent d’ajuster la limite TDP pour turbo de primaire/ secondaire niveau. Save & Exit Discard Changes and Exit Utilisez ce menu pour abandonner les changements et quitter le réglage. Save Changes and Reset Utilisez ce menu pour conserver les changements et redémarrer le système. Save Changes Utilisez ce menu pour conserver les changements. Discard Changes Utilisez ce menu pour abandonner tous les changements. Restore Defaults Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS. == Boot Override == Les périphériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périphérique de démarrage.
