H61M-P20 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	H61M-P20
Format	Micro-ATX
Sockel	LGA1155
Chipsatz	Intel H61
Arbeitsspeicher	2 x DDR3 DIMM, max 16 GB, DDR3 1066/1333 MHz
Erweiterungssteckplätze	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 1 x PCI
Speicher	4 x SATA 3 Gb/s
USB-Anschlüsse	8 x USB 2.0 (4 hinten, 4 intern)
Rückseitige Anschlüsse	1 x PS/2 Maus, 1 x PS/2 Tastatur, 1 x VGA, 1 x DVI-D, 4 x USB 2.0, 1 x RJ45, Audio 3.5 mm (Line-In, Line-Out, Mic)
Audio	Realtek ALC662, 6-Kanal HD Audio
Netzwerk	Realtek RTL8105E, 10/100 Mbps
Stromversorgung	ATX 24-Pin, 4-Pin CPU
Abmessungen	22,6 cm x 17,0 cm
Gewicht	Ca. 500 g
Hauptfunktionen	Unterstützung für Intel Core Prozessoren der 2. und 3. Generation, integrierte Grafik, Übertaktung über BIOS
Pflege und Reinigung	Verwenden Sie ein trockenes, weiches Tuch, vermeiden Sie Chemikalien
Sicherheit	Überspannungsschutz, Schutzschaltungen
Ersatzteile und Reparierbarkeit	Bei autorisierten Händlern erhältlich, CMOS-Batterie austauschbar
Allgemeine Informationen	Entspricht der WEEE-Richtlinie (Elektro- und Elektronik-Altgeräte)

Häufig gestellte Fragen - H61M-P20 MSI

Wie installiere ich den Arbeitsspeicher (RAM) ?

Öffnen Sie die Clips der DIMM-Steckplätze, richten Sie die Kerbe des Riegels am Steckplatz aus, stecken Sie ihn fest ein, bis die Clips einrasten. Verwenden Sie vorzugsweise zwei identische Riegel, um den Dual-Channel-Modus zu aktivieren.

Welche Prozessoren sind kompatibel?

Der Sockel LGA1155 unterstützt Intel Core Prozessoren der 2. Generation (Sandy Bridge) und 3. Generation (Ivy Bridge) sowie die entsprechenden Pentium- und Celeron-Modelle. Überprüfen Sie die BIOS-Kompatibilität für neuere Modelle.

Wie aktualisiere ich das BIOS?

Laden Sie das neueste BIOS von der MSI-Website herunter. Kopieren Sie es auf einen USB-Stick, der mit FAT32 formatiert ist. Starten Sie neu, drücken Sie während des POST F11, um das Boot-Menü aufzurufen, wählen Sie den USB-Stick aus und folgen Sie den Anweisungen.

Sind alle SATA-Anschlüsse gleich?

Ja, alle 4 SATA-Anschlüsse unterstützen den Standard SATA 3 Gb/s. Sie können Festplatten, SSDs oder optische Laufwerke anschließen.

Kann ich eine dedizierte Grafikkarte verwenden?

Ja, stecken Sie die Grafikkarte in den Steckplatz PCIe 2.0 x16. Das BIOS wechselt automatisch zur dedizierten Karte, wenn ein Bildschirm angeschlossen ist. Deaktivieren Sie die integrierte Grafik im BIOS, falls erforderlich.

Welches Format hat dieses Mainboard?

Es handelt sich um das Format Micro-ATX (22,6 cm x 17,0 cm). Stellen Sie sicher, dass Ihr Gehäuse dieses Format unterstützt.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel des Frontpanels (Power, Reset, LED) gemäß dem auf dem Mainboard oder im Handbuch aufgedruckten Schema an. Die Pins befinden sich normalerweise in der unteren rechten Ecke.

Welche Spannung hat die CMOS-Batterie?

Die CMOS-Batterie ist eine CR2032-Knopfzelle mit 3V. Sie ermöglicht das Speichern der BIOS-Einstellungen und der Echtzeituhr.

Unterstützung von SSDs?

Ja, dieses Mainboard unterstützt SSDs im 2,5-Zoll-Format über die SATA-Anschlüsse. Beachten Sie, dass die Geschwindigkeit auf 3 Gb/s begrenzt ist, was für die meisten SSDs ausreicht.

Wie reinige ich das Mainboard?

Trennen Sie die Stromversorgung. Verwenden Sie Druckluft, um Staub zu entfernen, und ein leicht feuchtes Mikrofasertuch (destilliertes Wasser) für hartnäckige Flecken. Vermeiden Sie chemische Reinigungsmittel und übermäßige Feuchtigkeit.

BEDIENUNGSANLEITUNG H61M-P20 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte führen Elektro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europawweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seine Lebenszyklus zurückzunehmen.itte entsorgen Sie these Produkte zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in Ihr Höhe.

FRANÇAIS

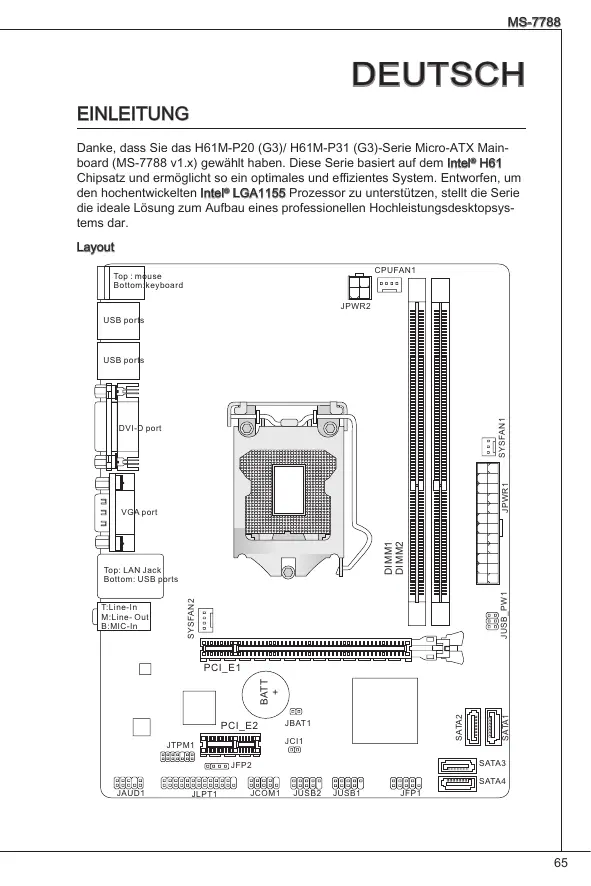

EINLEITUNG 65
SPEZIFKATIONEN 66
SCHRAUBENLOCHER FÜR DIE MONTAGE 68
HINTERES ANSCHLUSSPANEL 69
HARDWARE SETUP 69
BIOS SETUP 77

PYCCKNI 85

HAHANO PABOTbl 85
XAPAKTEPNUCTUKI 86
OTBEPCTNДЯВИNTOB 88
3AHHaIpaHJIb 89
YCTAHOBKA OБОРУДОВАНИ... 89
HACTPOIKA BIOS 97

简体中文 105
