Type de produit	Carte mère MSI MS-7623
Chipset	Intel G31
Socket	LGA 775
Format	Micro ATX
Support de mémoire	DDR2, jusqu'à 4 Go
Ports SATA	4 x SATA 3.0 Gb/s
Connectivité réseau	Ethernet 10/100 Mbps
Slots d'extension	1 x PCI Express x16, 2 x PCI
Audio intégré	Realtek ALC662
Alimentation électrique	ATX 24 broches
Dimensions approximatives	24.4 cm x 20.4 cm
Poids	Environ 1 kg
Compatibilités	Processeurs Intel Core 2 Duo, Pentium 4, Celeron
Fonctions principales	Support des technologies Intel, connectivité réseau, audio intégré
Entretien et nettoyage	Vérifier les connexions, dépoussiérer régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces standard, réparabilité modérée
Sécurité	Éviter les surcharges électriques, manipuler avec précaution
Informations générales	Idéale pour des configurations bureautiques et multimédia basiques

FOIRE AUX QUESTIONS - MS-7623 G52-76231X1 MSI

Comment installer les pilotes pour la carte mère MSI MS-7623 ?

Vous pouvez télécharger les pilotes les plus récents pour votre carte mère MSI MS-7623 sur le site officiel de MSI. Assurez-vous de sélectionner le bon modèle et le bon système d'exploitation avant de télécharger.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que tous les câbles sont correctement connectés, que l'alimentation fonctionne et que la RAM est bien installée. Si le problème persiste, essayez de retirer tous les périphériques non essentiels.

Comment réinitialiser le BIOS de la carte mère ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, débranchez-le et retirez la pile de la carte mère pendant quelques minutes. Remettez ensuite la pile et redémarrez l'ordinateur.

Quels types de mémoire RAM sont compatibles avec la MSI MS-7623 ?

La carte mère MSI MS-7623 prend en charge la mémoire DDR2. Assurez-vous de vérifier la vitesse et la capacité maximale prise en charge dans le manuel de la carte mère.

Comment mettre à jour le BIOS de ma carte mère ?

Téléchargez la dernière version du BIOS depuis le site de MSI. Suivez les instructions détaillées fournies dans le manuel pour créer un support de mise à jour et installer le nouveau BIOS.

Que faire si le son ne fonctionne pas sur mon PC ?

Vérifiez que les pilotes audio sont installés et à jour. Assurez-vous également que le volume n'est pas coupé et que les câbles des haut-parleurs sont correctement connectés.

Comment vérifier la température de mon processeur ?

Vous pouvez utiliser des logiciels de surveillance comme HWMonitor ou Core Temp pour vérifier la température de votre processeur. Assurez-vous que le refroidissement est adéquat.

Que faire si je ne peux pas accéder à l'interface du BIOS ?

Si vous ne pouvez pas accéder à l'interface du BIOS, essayez d'appuyer sur la touche 'Delete' ou 'F2' pendant le démarrage de l'ordinateur. Vérifiez également que votre clavier est correctement connecté.

MODE D'EMPLOI MS-7623 G52-76231X1 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Félicitations, vous venez d'aquérir une carte mère des séries Micro-ATX 740GM-P21/ 740GM-P25/ 760GM-P33 (MS-7623 v1.X). Les séries 740GM-P21/ 740GM-P25/ 760GM-P33 sont basées sur les chipsets AMD® 740G/ 760G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® avancés dans le paquet AM3, les série 740GM-P21/ 740GM-P25/ 760GM-P33 sont très performanantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

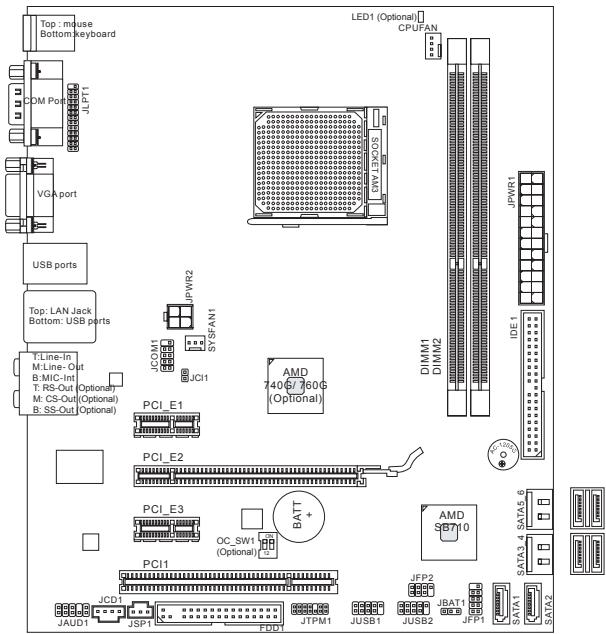

Schéma

Top : mouse Bottom keyboard OM Port JL-F1 VGA port USB ports Top: LAN Jack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int T: RS-Out (Optional) M: CS-Out (Optional) B: SS-Out (Optional) PCI_E1 PCI_E2 PCI_E3 OC_SW1 (Optional) BATT + PCI1 JCD1 JAUD1 JSP1 FDD1 JTPM1 JUSB1 JUPR2 JCI1 SYSFAN1 UCOM1 JPWR2 DIMM1 DIMM2 JPRW1 IDE 1 SATA5 6 SATA3 4 SATA2 JBAT1 JFP1 JUPR1 7406/760G (Optional) AMD SB710

SPÉCIFICATIONS

Processeurs Supportés

■ AMD® Phenom II/ Athlon II/ Sempron processeurs dans le paquet AM3 (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

■ Supporte la Hyper Transport(HT) 1.0 Technologie jusqu'à 1000MHz (en option)
■ Supporte la Hyper Transport(HT) 3.0 Technologie jusqu'à 2600MHz (en option)

Puces

■ North Bridge : Puce AMD® 740G/ 760G (en option)
■ South Bridge : Puce AMD® SB710

Mémoire supportée

■ DDR3 800/ 1066/ 1333 (1600 OC) SDRAM (8GB Max)
■ 2 DDR3 DIMMs (240pin / 1.5V) (Pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

■ Supporte LAN 10/100/1000 Fast Ethernet par ATHEROS® AR8131M (en option)
■ Supporte LAN 10/100 Fast Ethernet par ATHEROS® AR8132M (en option)

Audio

■ Puce intégrée par VIA® VT1708S
■ 8-canaux audio flexibles avec détection de prise (en option)
■ Compliant with Azalia 1.0 Spec

IDE

■ 1 port IDE par AMD® SB710
■ Supporte les modes d'opération Ultra DMA 33/66/100/133, PIO et Bus Master

SATA

■ 6 ports SATA 3Gb/s (SATA1\~6) par AMD® SB710

RAID

■ Supporte le mode RAID 0/1/0+1/JBOD par AMD® SB710

Disquette

■ 1 port de disquette
■ Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

■ Panneau arrière
- 1 port souris PS/2
- 1 port clavier PS/2
- 1 port Sérial
- 1 port VGA
- 4 ports USB 2.0
- 1 prise LAN

• 6 prises audio flexibles (en option)
• 3 prises audio flexibles (en option)

■ Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur de port Sérial
• 1 connecteur CD-In
• 1 connecteur audio avant
• 1 connecteur SPDIF-Out
• 1 connecteur Châssis Intrusion
• 1 connecteur TPM (en option)
• 1 connecteur de port Parallèle
• 1 interrupteur OC (en option)

Emplacements

■ 1 emplacement PCI Express x16
■ 2 emplacements PCI Express x1
■ 1 emplacement PCI, supporte l'Interface bus PCI 3.3V/ 5V

Dimension

■ Micro-ATX (24.4cm X 20.5 cm)

Montage

■ 6 trous de montage

(Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous : http://www.msi.com/index.php)

PANNEAU ARRIÈRE

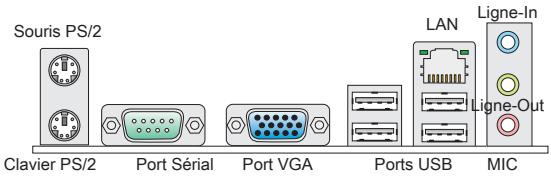

Le panneau arrière de 740GM-P21 fournit les connecteurs ci-dessous :

Souris PS/2 Clavier PS/2 Port Sериал Port VGA Ports USB LAN Ligne-In MIC

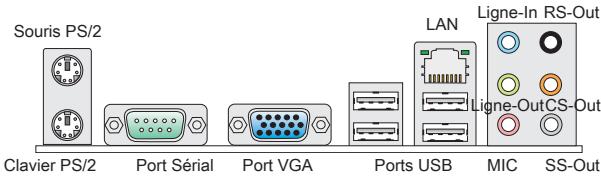

Le panneau arrière de 740GM-P25/ 760GM-P33 fournit les connecteurs ci-dessous :

Souris PS/2 Clavier PS/2 Port Sериал Port VGA Ports USB LAN Ligne-In RS-Out MIC SS-Out Ligne-OutCS-Out

Nota : Afin d'obtenir l'effet de 8-canaux de son, il faut sortir le 7ème et 8 ème canaux du panneau avant si votre carte mère possède 3 prises audio.

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les carte d'extension et comment installer les cavaliers sur la carte. Il explique également comment comme connecter les périphériques tels que la souris, le clavier, etc. Lors de l'installation du matériel, veuillez suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

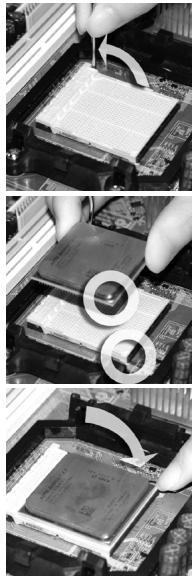

Installations du CPU et son ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suivez les instructions ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

IMPORTANT

* Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPU. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
* Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastiques situés de chaque côté du module.

Volt Encoche

IMPORTANT

* Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
* Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
* Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connteur.

12+3.3V 9+10+12V 6+9+8V 2+3+2V 12+3.5V 24 Ground 15+3.5V 20+3.5V 180 Ground 16+3.5V 15+3.5V 24+3.5V 20+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.0V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 15+3.5V 24+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.5V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 10+3.0V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V 12+3.5V

Connecteur d'alimentation ATX 4-pin : JPWR2

Le connecteur 4-Pin sert à alimenter le CPU.

1. Ground 2. Ground 3.12V 4.12V

IMPORTANT

* Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.
* L'alimentation 350 watts (ou supérieur) est recommandée pour la stabilité du système.

Connecteur Floppy Disk Drive : FDD1

Ce connecteur supporte les formats 360KB, 720KB, 1.2MB, 1.44MB ou 2.88MB.

Connecteur IDE : IDE1

Ce connecteur supporte les disques durs IDE, les lecteurs du disque dur optique et d'autre dispositifs IDE.

Si vous installez deux dispositifs IDE sur un même câble, vous devez configurer le second dans le mode câble sélection ou dans le mode master / slave séparément en configurant les cavaliers. Référez-vous aux documentations de dispositifs d'IDE fournits par les vendeurs pour les instructions d'arrangement de cavalier.

Connecteur Sérial ATA : SATA1 \~ 6

Ce connecteur est un port d'Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA.

Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

CPUFAN 2 + 12V 3 Sensor 4 Control SYSFAN1 1 Ground 2 + 2V 3 No Use

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

3. Ground 2. SPDIF 1. VCC

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrer.

1:L 2:Ground 3:Ground 4:R

Connecteurs Panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide

Connecteur de port Sérial : JCOM1

Ce connecteur est un port de communication haute vitesse 16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y attacher un dispositif sérial.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

1. Head Phone Detection 2. No Pin 3. MIC Detection 4. PRESENCE 5. No Pin 6. MIC Detection 7. SENSE SEND 8. MIC 9. Head Phone L 10. MHz Phone N 11. MIC L

Connecteur USB avant : JUSB1, JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc..

10. USROC 8. Ground 6. USB1* 4. USB1- 2. VCC 9. No Pin 7. Ground 5. USB0+ 3. USB0- 1. VCC

Connecteur de Module TPM : JTPM1 (en option)

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

14. Ground 12. No Film 8. 5V Power 4. 3. 5V Power 2. 3V Smeddy power 13. LPC Frame 9. LPC address & data pin 2 7. LPC address & data pin 1 5. LPC address & data pin 0 1 LPC Clock 1 LPC Clock

Connecteur châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver le record.

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données
Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

12. NO Pin 12.4 Ground 12.8 Ground 14.0 Ground 14.6 Ground 16.0 Ground 16.4 Print # 16.8 N# 25. SLOT 25.7 BUSY 25.9 ADO# 13.5 PRNDS 26.1 PRNDS 26.3 PRNDS 26.5 PRNDS 26.7 PRNDS 26.9 PRNDS 27.1 RSTB 27.3 PRNDS 27.5 PRNDS 27.7 PRNDS 27.9 PRNDS 28.1 PRNDS 28.3 PRNDS 28.5 PRNDS 28.7 PRNDS 28.9 PRNDS 29.1 PRNDS 29.3 PRNDS 29.5 PRNDS 29.7 PRNDS 29.9 PRNDS 30.1 PRNDS 30.3 PRNDS 30.5 PRNDS 30.7 PRNDS 30.9 PRNDS 31.1 PRNDS 31.3 PRNDS 31.5 PRNDS 31.7 PRNDS 31.9 PRNDS 32.1 PRNDS 32.3 PRNDS 32.5 PRNDS 32.7 PRNDS 32.9 PRNDS

Indicateur Statut LED APS : LED1 (en option)

Le APS (Active Phase Switching) LED indique le mode actuel du phase d'alimentation du CPU. Suivez les instructions suivantes pour le lire.

LED1

ON	Le LED s'allume lorsque le CPU est au mode d'alimentation de phase 3.
OFF	Le LED s'éteint lorsque le CPU est au mode d'alimentation de phase 1.

Interrupteur du FSB d'Overclock : OC\_SW1 (en option)

Vous pouvez overclocker le FSB pour augmenter la fréquence de processeur en changeant l'interrupteur. Suivez les instructions ci-dessous pour régler le FSB.

Défaut

Augmente la vitesse du FSB de 10%

Augmente la vitesse du FSB de 15%

Augmente la vitesse du FSB de 20%

IMPORTANT

* Assurez-vous d'éteindre le système avant de régler l'interrupteur.
* Lorsque l'overclocking entraîne une instabilité ou un fracas pendant l'initialisation, veuillez régler l'interrupteur aux configurations par défaut.

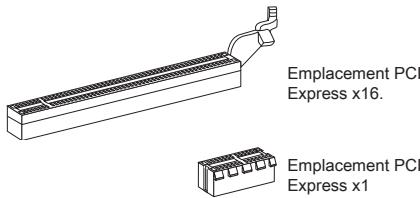

Emplacement PCI Express

L'emplacement PCI Express supporte la carte d'extension d'Interface PCI Express.

Emplacement PCI Express x16.
Emplacement PCI Express x1

Emplacement PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Slot\Ordre	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches , , and .

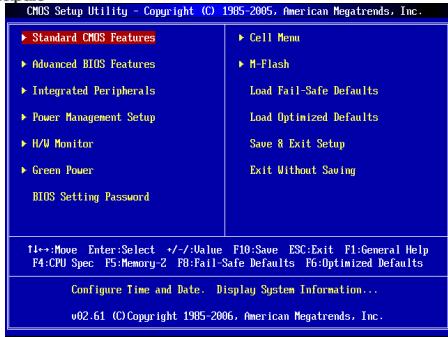

Page Principale

CMOS Setup Utility - Copyright (C) 1985-2006, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/W Monitor ► Green Power BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving 1+---Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F6:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... v02.61 (C)Copyright 1985-2006, American Megatrends, Inc.

Standard CMOS Features

Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l'heure, la date etc..

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power (en option)

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/voltage.

M-Flash

Utiliser ce menu pour lire / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

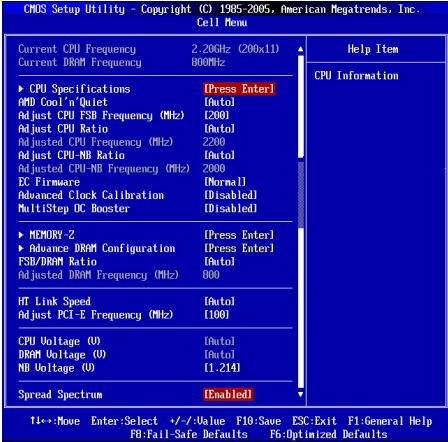

Cell Menu

Il montre la fréquence actuelle de CPU/ Mémoire. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

* Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là en "Enabled".

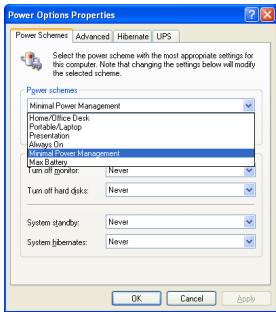

* Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU.

Adjust CPU Ratio

Cet article sert à ajuster le multiplieur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

EC Firmware

Cet article vous permet de choisir le EC Firmware pour Advanced Clock Calibration. Afin de déverrouiller les puces ajoutées, vous pouvez le mettre en [Special] et puis mettre Advanced Clock Calibration en [Auto] pour pouvoir activer les puces du processeur.

Cet article est utilisé pour l'overclocking. La mise en [Enabled] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte la fonction.

MultiStep OC Booster

Cet article est pour le fracas potentiel du BIOS pendant l'overclocking. Mettez le en [Disabled] pour désactiver cet article, appliquez les réglages OC pendant POST. [Mode 1] léger OC pendant POST et puis appliquez le OC complet lors du chargement du OS. [Mode 2] charge le OS et puis appliquez les réglages OC.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu, choisissez un article sur la liste DIMM et entrez pour lire les informations de la mémoire SPD.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le choix du DRAM timing est contrôlé par SPD (Serial Presence Detect) EE-PROM sur le module DRAM. La mise en [Auto By SPD] active le DRAM timings et les articles relatifs suivants qui seront déterminés par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer le DRAM timings et les articles relatifs suivants manuellement.

CAS Latency (CL)

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Il contrôle le latence CAS, qui détermine le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

TRCD

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés

séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Le moins fonctionne l'horloge, le plus vite est la performance de DRAM.

TRP

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Cet article contrôle le numéro de cycles pour que le Row Address Strobe (RAS) soit permit à précharger. S'il n'y a pas assez de temps pour que le RAS accumule son charge avant le refraîchissement de to DRAM, le refraîchissement peut être incomplet et le DRAM peut échouer à retirer les données. Cet article applique seulement quand le DRAM synchrone est installé dans le système.

TRAS

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. L'article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.

TRTP

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. L'interval de temps entre un ordre de lecture et de précharge.

TRC

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Ce réglage détermine le numéro minimum des cycles d'horloge qu'un rang de mémoire prend pour compléter un cycle plein, de l'activité du rang jusqu'au précharge du rang d'activité.

TWR

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Il spécifie la quantité de retard (en cycles d'horloge) qui doit se passer après l'achèvement d'une opération valide d'écriture, avant qu'une active banque puisse être chargée. Ce retard est revendiqué pour garantir que les données dans le tempon d'écriture puissent être écrites aux cellules de mémoire avant l'apparition du précharge.

TRRD

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Il spécifie le retard activité-à-activité de banques différentes.

TWTR

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Cet article contrôle le timing de mémoire du Write Data In à Read Command Delay. Cela constitue le numéro minimum de cycles d'horloge qui s'agissent entre la dernière opération valide d'écriture et l'ordre de lecture suivant à la même banque internal du périphérique DDR.

1T/2T Memory Timing

Lorsque le DRAM Timing est mise en [Manual], ce domaine est ajustable. Cet article contrôle le taux d'ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1T (T=cycles d'horloge) au contrôleur du signaux du SDRAM. La sélection en [2T] fait fonctionner en taux de 2T au contrôleur du signaux du SDRAM.

SoftWare Memory Hole

Lorsque le DRAM Timing est mise en [Manual], ce domaine est ajustable. Ce domaine vous permet d'activer / désactiver le Software Memory Hole.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la DDR mémoire. Lecture uniquement.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse HT link.

Cet article vous permet d'ajuster la fréquence du PCI-E (en MHz).

CPU Voltage (V)

Cet article vous permet d'ajuster le voltage du CPU.

DRAM Voltage (V)

Cet article vous permet d'ajuster le voltage de la mémoire.

NB Voltage (V)

Cet article vous permet d'ajuster le voltage du North Bridge.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction EMI. N'oubliez pas de désactiver cette fonction si vous voulez faire de l'overclocking, parce que la moindre modification peut entrainer une accélération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

* Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.

* Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.

* N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

CMOS Setup Utility - Copyright (C) 1985-2006, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/W Monitor ► Green Power BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Load Optimal Defaults? [OK] [Cancel] 1+->:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions. v02.61 (C)Copyright 1985-2006, American Megatrends, Inc.

DEUTSCH

EINLEITUNG
