Type de produit	Clavier arrangeur
Caractéristiques techniques principales	61 touches sensibles à la vélocité, 128 sons polyphoniques, 64 styles d'accompagnement
Alimentation électrique	Adaptateur secteur ou piles (6 x AA)
Dimensions approximatives	1 020 x 360 x 120 mm
Poids	3,9 kg
Compatibilités	Connectivité MIDI, USB, sortie audio
Fonctions principales	Enregistrement audio, lecture de fichiers MIDI, effets intégrés
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un réparateur agréé pour les pièces
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur recommandé
Informations générales utiles	Idéal pour les musiciens débutants et intermédiaires, interface utilisateur intuitive

FOIRE AUX QUESTIONS - EXR-46OR ROLAND

Comment allumer le ROLAND EXR-46OR ?

Pour allumer le ROLAND EXR-46OR, appuyez simplement sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment régler le volume sur le ROLAND EXR-46OR ?

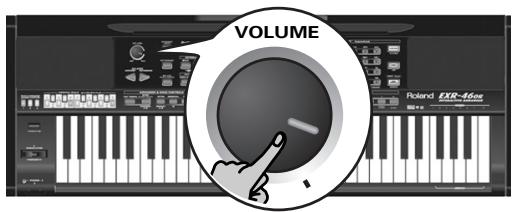

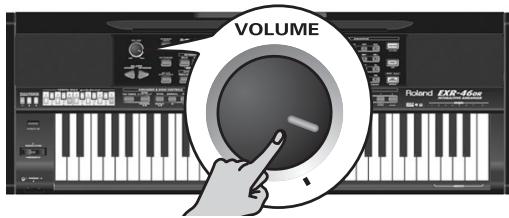

Utilisez le bouton de volume situé à l'avant de l'appareil pour ajuster le volume à votre convenance.

Que faire si le clavier ne produit aucun son ?

Vérifiez que l'appareil est allumé et que le volume est réglé. Assurez-vous également que le mode 'Mute' n'est pas activé.

Comment connecter le ROLAND EXR-46OR à un ordinateur ?

Utilisez un câble USB pour connecter le ROLAND EXR-46OR à votre ordinateur. Assurez-vous que les pilotes sont installés si nécessaire.

Comment réinitialiser le ROLAND EXR-46OR aux paramètres d'usine ?

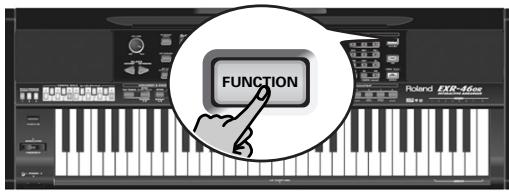

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Function' et appuyez sur 'Power'. Suivez les instructions à l'écran.

Où trouver des styles et des sons supplémentaires pour le ROLAND EXR-46OR ?

Vous pouvez télécharger des styles et des sons supplémentaires depuis le site web de Roland ou via des sites de tiers spécialisés.

Comment sauvegarder mes réglages sur le ROLAND EXR-46OR ?

Utilisez la fonction 'Save' dans le menu pour sauvegarder vos réglages. Assurez-vous d'avoir une clé USB insérée pour enregistrer les données.

Que faire si le ROLAND EXR-46OR ne se connecte pas à un appareil Bluetooth ?

Assurez-vous que le Bluetooth est activé sur les deux appareils et qu'ils sont en mode de couplage. Vérifiez également la distance entre les appareils.

Comment changer les sons sur le ROLAND EXR-46OR ?

Utilisez les boutons de sélection des sons situés à l'avant de l'appareil ou naviguez dans le menu pour choisir un nouveau son.

Comment mettre à jour le firmware du ROLAND EXR-46OR ?

Téléchargez la dernière version du firmware depuis le site de Roland, puis suivez les instructions fournies pour effectuer la mise à jour via USB.

MODE D'EMPLOI EXR-46OR ROLAND

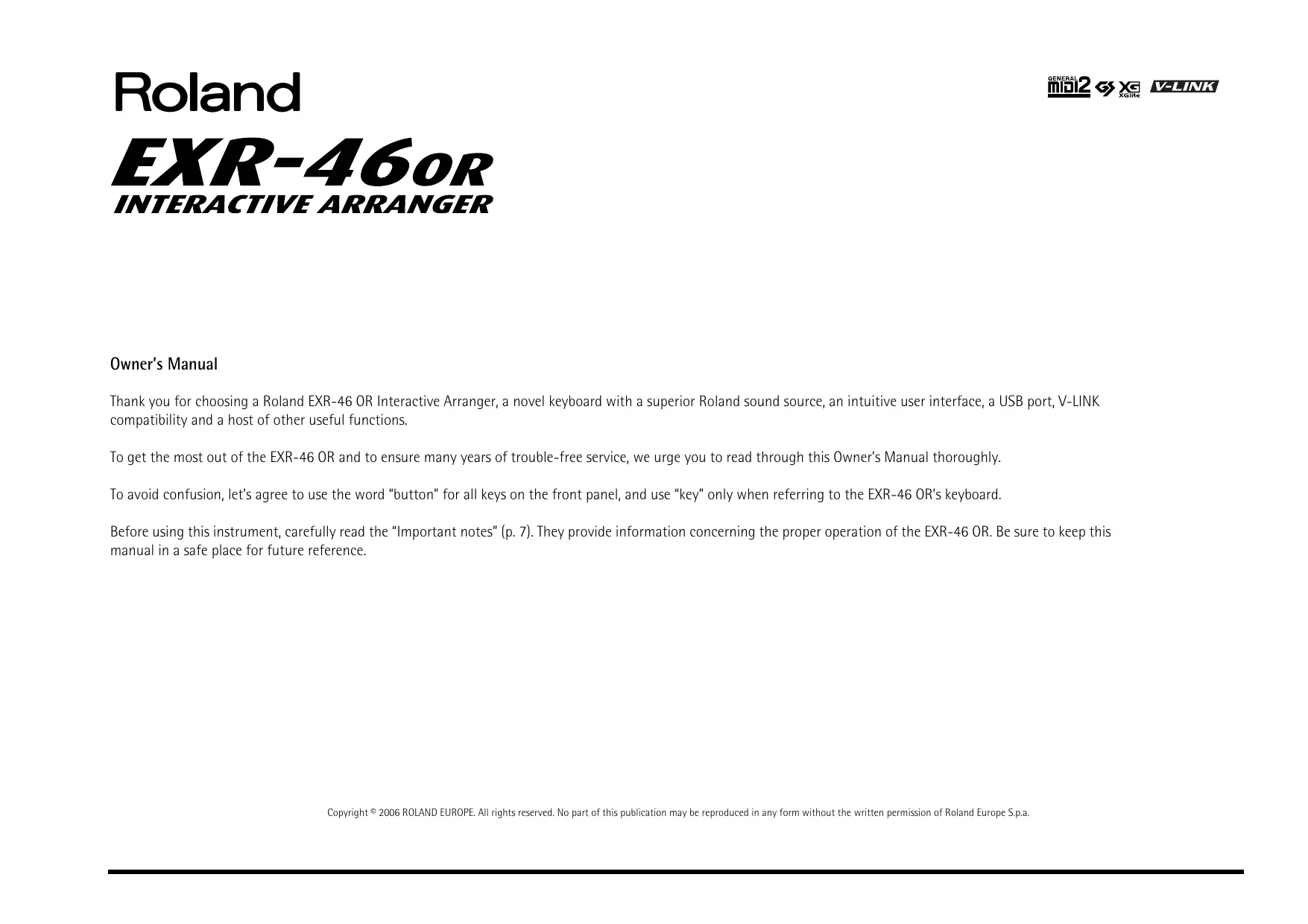

Merci d'avoir porté votre choix sur l'EXR-46 OR Interactive Arranger Roland. Ce clavier arrangeur réunit un générateur de sons Roland de qualité exceptionnelle, une interface utilisateur intuitive, un port USB, la compatibilité V-LINK et bien d'autres atouts.

Pour tirer parti de toutes les fonctions de votre EXR-46 OR et lui assurer de nombreuses années de bons et loyaux services, lisez entièrement le présent Mode d'emploi.

Pour éviter toute confusion, convenons d'utiliser le mot "bouton" pour désigner les commandes en face avant et de réserver le mot "touche" au clavier de l'EXR-46 OR.

Avant d'utiliser cet instrument, lisez attentivement la section "Remarques importantes" (p. 67). Elle contient des informations importantes pour une utilisation correcte de l'EXR-46 OR. Rangez ce mode d'emploi en lieu sûr car il vous sera utile pour toute référence ultérieure.

Générateur de sons exceptionnel

L'EXR-46 OR propose des sons basés sur des formes d'onde non comprimées, ce qui est inédit pour un instrument de cette gamme de prix. Ses sonorités sont vivantes, réaliste et dépassent largement tout ce que vous pourriez attendre d'un clavier arrangeable. Le générateur de sons de l'EXR-46 OR est polyphonique à 64 voix.

Combine au nouveau système d'amplification et à la fonction Digital Bass Enhancer, le générateur de l'EXR-46 OR produit des sonorités superbes aux aigus limpides et aux graves puissants.

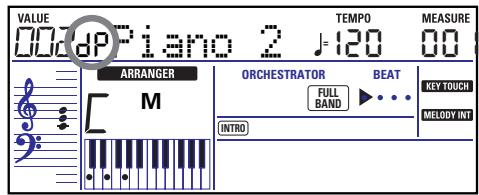

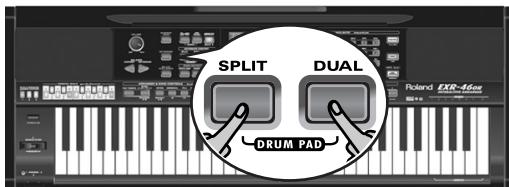

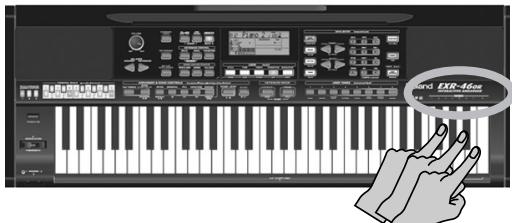

Mode 'drum pad

L'EXR-46 OR propose le mode "Drum Pad" qui vous permet d'assigner les leçons de batterie aux 8 touches les plus hautes (côté droit du clavier). Vous pouvez utiliser cette fonction pour jouer en live des parties de batterie ou de percussion en accompagnant un style ou un morceau de l'EXR-46 OR.

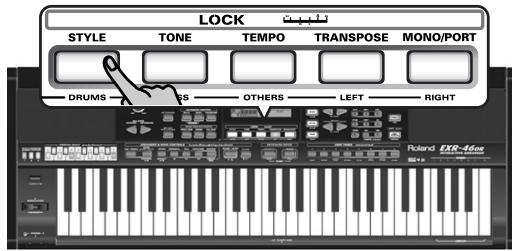

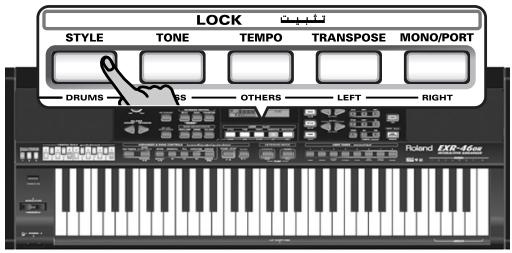

Fonctions de filtrage (lock)

L'EXR-46 OR est doté de cinq boutons vous permettant de filtrer divers réglages des programmes utilisés que vous chargez. L'utilisation des réglages devient ainsi plus souple et plus efficace car vous pouvez ignorer les paramètres dont vous n'avez pas besoin dans une situation donnée.

Mémoire flash et USB

L'EXR-46 OR est livré avec 99 styles musicaux orientaux, 50 styles musicaux supplémentaires ainsi que plusieurs fichiers Standard MIDI. Ces styles et fichiers SMF supplémentaires résident dans la mémoire Flash de l'EXR-46 OR. Vous pouvez étendre la capacité de cette mémoire et en gérer le contenu avec un PC ou Macintosh via une connexion USB.

Nouveau concept

L'EXR-46 OR est multitimbral à 19 parties, dont 3 (Main, Split et Dual) peuvent être jouées sur le clavier. Vous pouvez utiliser la partie Main pour jouer des mélodies ou de la batterie et les parties Split et Dual pour ajouter rapidement un deuxième son à votre jeu solo.

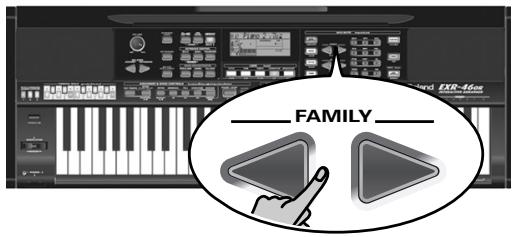

De plus, l'EXR-46 OR propose une nouvelle méthode de sélection des styles musicaux, des sons, des morceaux et des programmes utilisés : les boutons FAMILY servent à sélectionner des groupes, tandis que les boutons SELECT

permettant de ne pas avoir besoin d'une entrée au sein d'un groupe.

Arrangeur hors pair

L'EXR-46 OR contient 149 styles musicaux flambant neufs, issus du célèbre atelier de styles de Roland. Comme d'habitude, vous disposez de plusieurs motifs (INTRO, ORIGINAL, VARIATION, FILL et ENDING) et d'options supplémentaires accessibles via les boutons BAND ORCHESTRATOR.

3 Mémoires de gamme et des réglages d'accord propres aux programmes utilisateur

L'EXR-46 OR est le premier clavier arrangeur Roland à proposer 3 mémoires de gammes (orientales) et la capacité de sauvegarder le système d'accord utilisé dans un programme utilisateur. De cette manière, chacun des 200 programmes utilisateur peut utiliser un système d'accord différent.

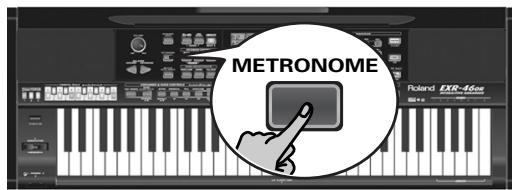

L'instrument propose un métronome et plusieurs fonctions pédagogiques ; trois processeurs d'effets numériques (réverb, chorus et MFX) permettent d'affiner la qualité sonore exceptionnelle.

L'EXR-46 OR peut jouer les morceaux GM, GM2, GS et XG. Vous pouvez donc utiliser n'importe quel fichier Standard MIDI disponible chez votre revendeur Roland ou sur internet.

Remarque: Compatible XG Light, l'EXR-46 OR n'exécute que les fonctions de base.

L'EXR-46 OR est également équipé d'un lecteur de disquettes (2DD/2HD) permettant de : gérer les données et d'importer des styles musicaux conçus pour d'anciens instruments Roland disposant d'un arrangeur.

Bon amusement!

Microsoft et Windows sont des marques déposées de Microsoft Corporation USA aux États-Unis et dans d'autres pays.

Apple et Macintosh sont des marques déposées de Apple Computer Corporation USA aux Etats-Unis et dans d'autres pays.

MacOS est une marque déposée de Apple Computer Corporation.

Les autres noms de sociétés, de produits ou de formats sont des marques commerciales ou déposées des détenteurs respectifs.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité.* Les dommages matériels se réferent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

!	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
®	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiqué dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
©	Le symbole ●alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiqué par l'icône contenue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

• Avant d'utiliser cet instrument, lisez les instructions données ci-dessous et dans le mode d'emploi.

N'ouvrez (et ne modifiez) pas le produit.

• N'essayez pas de réparer l'EXR-46 OR ou d'en replacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland/agréé (vous en trouvez la liste à la page "Information").

N'utilisez et ne rangez jamais l'EXR-46 OR dans des endroits :

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur), humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux,
• soumis à de fortes vibrations.

Utilisez ce produit uniquement avec un support ou un stand recommandé par ROLAND.

• Veillez à placer l'instrument sur une surface horizontalement plane pour lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

• Branchez l'instrument à un adaptateur secteur répondant aux spécifications énoncées dans le mode d'emploi ou imprimées sur l'adaptateur fourni avec l'EXR-46 OR.

• Évitez de tordre le cordon de l'adaptateur et de placer des objets lourds dessus. Vous risquez de l'endommager, ce qui provoquerait des courts-circuits et couperait l'alimentation de certains éléments. Un cordon endommagé peut provoquer une électrocution ou un incendie!

• Cet instrument, utilisé seul ou avec un amplificateur/des enceintes ou un casque, peut produire des signaux à des niveaux qui pourraient endommager l'ouie de façon irréversible. Ne l'utilise donc pas trop longtemps à volume élevé ou inconfortable. Si vous pensez avoir endommagé votre ouie ou si vos oreilles bourdonnent, arrêtez immédiatement l'écoute et consultez un spécialiste.

• Évitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

Avertissement

• Avant d'utiliser l'EXR-46 OR dans un pays étranger, contactez votre revendeur, le service de maintenance Roland le plus proche ou un distributeur Roland agréé (vous en trouvez la liste à la page "Information").

• Placez l'EXR-46 OR de sorte à lui assurer une ventilation appropriée.

• Cet instrument ne peut être utilisé qu'avec le support pour clavier KS-12 de Roland. L'utilisation de tout autre support pourrait entraîner une instabilité et provoquer d'éventuelles blessures en cas de chute.

• Saisissez toujours la fiche de l'adaptateur lors du branchement ou du débranchement au secteur ou au produit.

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Ne saisissez jamais le cordon de l'adaptateur ni ses fiches avec des mains humides lorsque vous le branchez ou le débranchez d'une prise murale ou de l'instrument.

• Lorsque vous déplacez l'instrument, veuillez observer les précautions suivantes. Veillez à saisir fermement l'instrument afin d’éviter tout risque de blessures et d’endommagement de l’instrument en cas de chute.

• Débranche l'adaptateur secteur.
• Débranchez tous les câbles reliant l'instrument à des appareils périphériques. Enlevez le p.
• Avant de nettoyer l'instrument, éteignez-le et débranchez l'adaptateur secteur de la prise murale.

• S'il y a risque d'orage, débranche l'adaptateur de la prise murale.

• Si vous voyez retirer des vis, gardez-les en lieu sûr et hors de portée des enfants, pour éviter que ces derniers ne les avalent accidentellement.

Ne jetez pas le produit avec vos ordures ménagères.

Portez-le dans un centre de recyclage des déchets.

Sommaire

1. Caractéristiques 62
2. Remarques importantes 67
3. Présentation 69

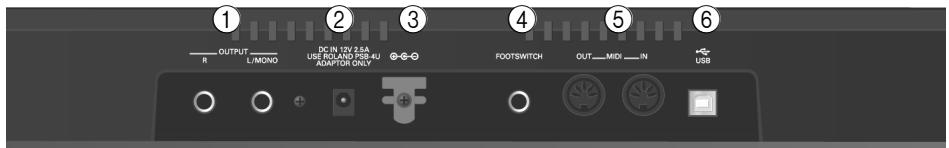

Façade 69 Face arrière 71 4. Prise en main. 72

Prise en main 72

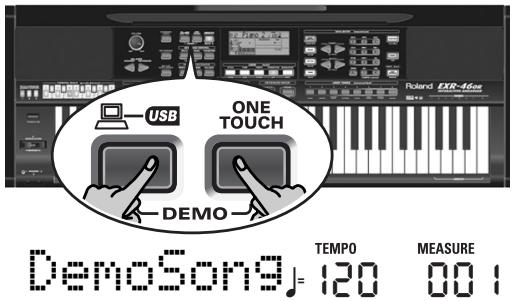

Morceaux de démonstration 72 Écouter une démonstration de sons. 72 Reproduire une démo de styles. 72 Quitter le mode de démonstration 72 Jouer sans accompagnement 73 Utiliser la partie Main 73 Utiliser les parties Main et Split 73 Utiliser les parties Main et Dual 74 Utilisation du métronome 74 5. Jeu avec accompagnement (arrangeur) 75

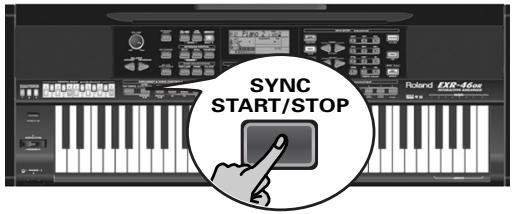

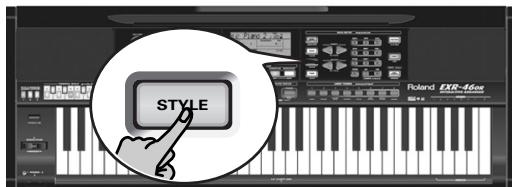

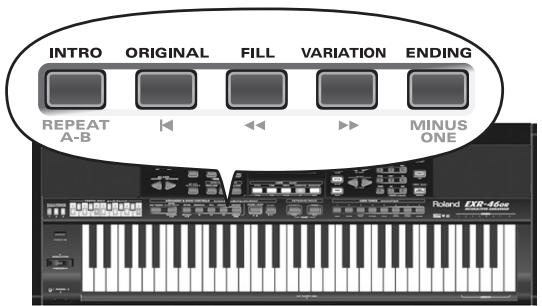

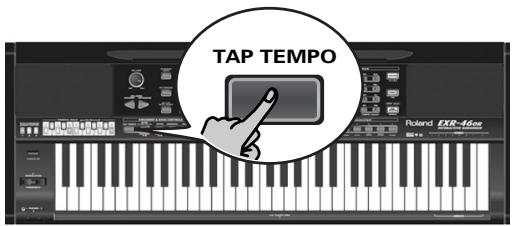

Activation/utilisation de l'arrangeur. 75 Changer le tempo 76 Démarrage automatique de la reproduction (Sync Start & Stop) 76 Arrêter l'arrangeur 76 Élection de styles musicaux 76 Utiliser la fonction Band Orchestrator 77 Balance 78 6. Reproduire des morceaux 79

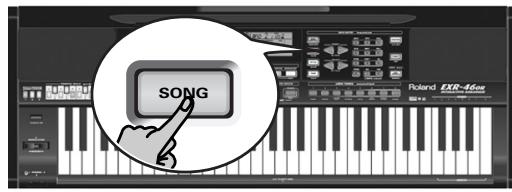

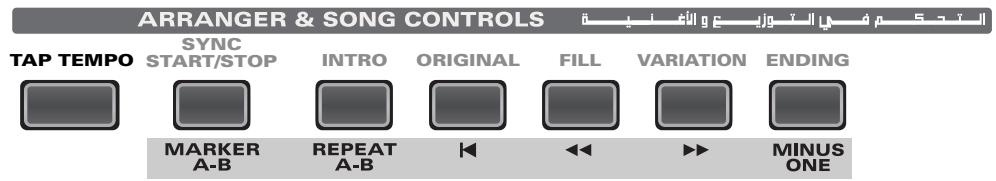

Fonctions élémentaires de reproduction 79 Fonctions supplémentaires de reproduction. 80 Activer le mode Song 80 Avance, recul et retour au début 80 Reproduction en boucle (Repeat) 81 Jeu "live" avec accompagnement de morceau (Minus One). 81 Changer les assignations de pistes 82 7. Enregistrer notre jeu. 83

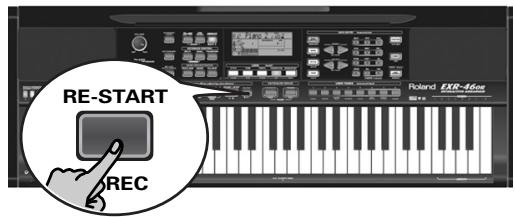

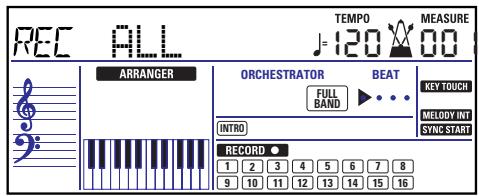

Fonctions de base d'enregistrement. 83 Écouter votre morceau 83 Autres fonctions d'enregistrement 84 À propos des modes d'enregistrement 84

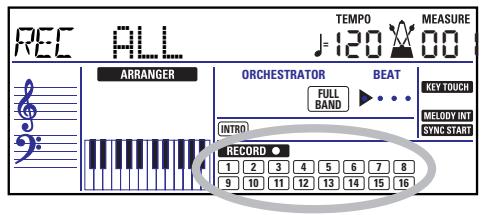

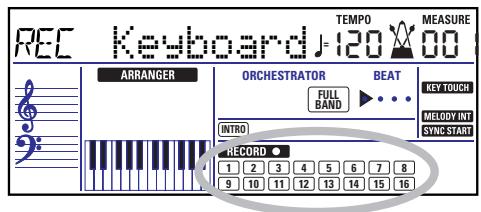

Toujours à propos du mode ALL. 84 Mode d'enregistrement Keyboard 84 Mode d'enregistrement Single 84 Punch I/O 85

1. Fonctions arrangeur supplémentaires. 86

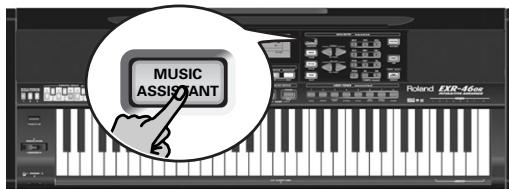

One Touch. 86 Utiliser le Music Assistant 86 Melody Intelligence. 87 Changer le type d'harmonie Melody Intelligence 87 Mode PIANO. 87 Bass Inversion (Bass Inv). 88 Autres fonctions pour styles musicaux 88

9. Travailler avec des gammes orientales 89

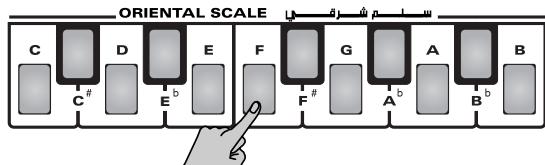

Diminuer la hauteur de certaines notes d'un quart de ton.....89 Travailler avec d'autres accords 89 Sauvegarder et charger les réglages d'accord (SCALE MEMORY).89

1. Fonctions des parties clavier 90

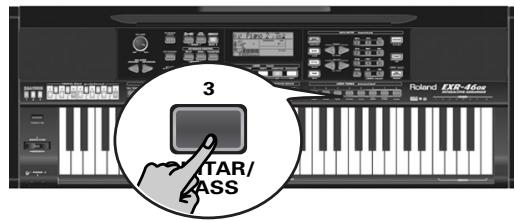

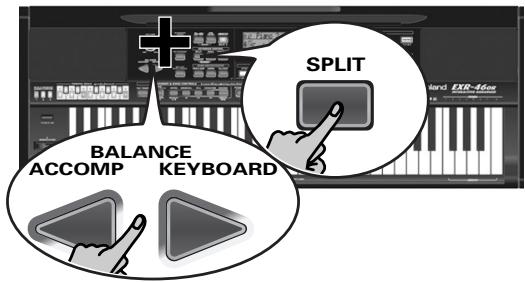

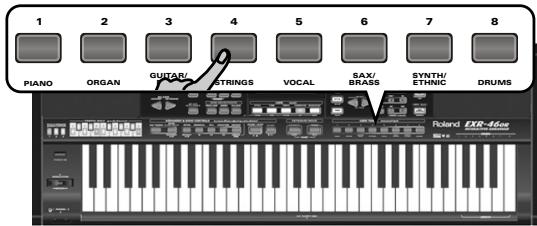

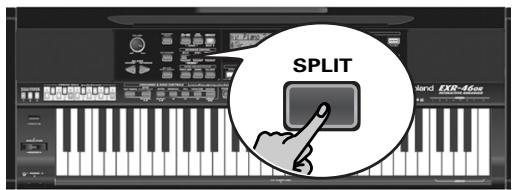

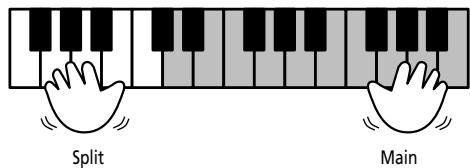

Choix de sons pour les parties Main, Split et Dual. 90 Sélection d'un son disponible. 90 Utiliser les boutons USER TONES 90 Assigner un autre son à un bouton USER TONES 90 Sons de batterie et effets sonores ("SFX") 91 Kits de batterie 91 Effets sonores ("SFX") 91 Utiliser le mode DRUM PAD. 92 Utiliser la fonction Drum Pad 92 Transpose 92 Transposition globale ("GLB") 93 Réglages d'octave 93 Autres fonctions liées aux parties clavier 93

1. Fonctions de jeu et effets 94

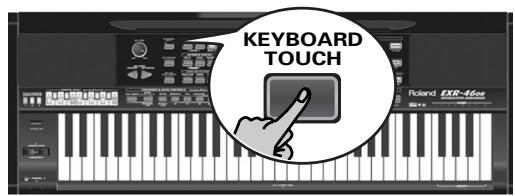

Fonctions de jeu. 94 Sensibilité au toucher (Keyboard Touch) 94

Pitch Bend et Modulation 94 Commutateur au pied 94 Utilisation des effets 95 Utiliser le processeur multi-effet (MFX) 95

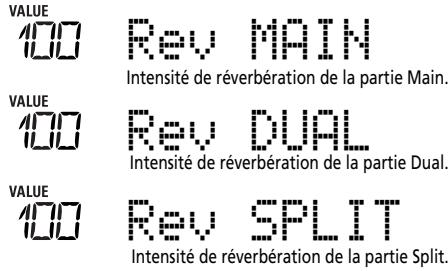

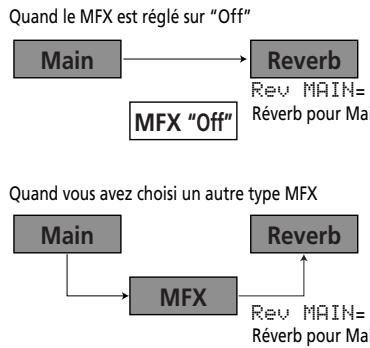

Réverb. 96 Chorus 97

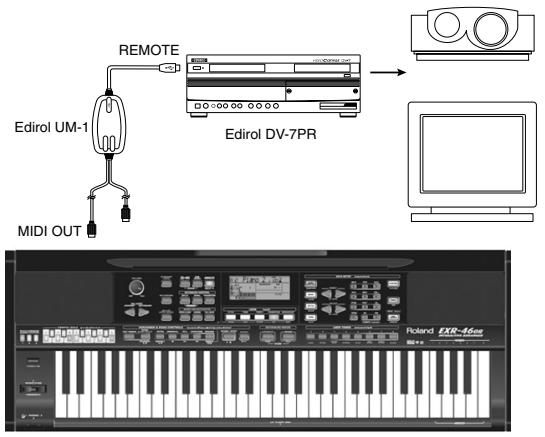

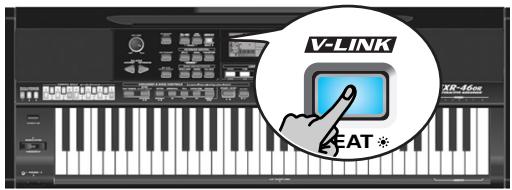

Fonction V-LINK. 97

Fonctions V-LINK pilotables par l'EXR-46 OR (et messages MIDI correspondants) 98

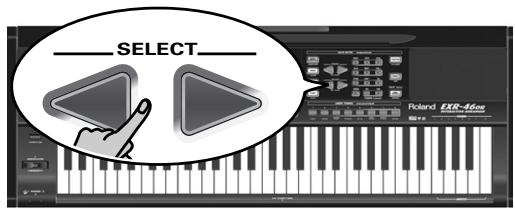

1. Menu Function 99 Édition de paramètres (procédure générale). 99 Paramètres KB SET 99 Paramètres DRUM PAD 101 Paramètres METRONOM 101 Paramètres OCTAVE 101 Paramètres VOLUME 101 Paramètres ARR SET. 102 Paramètres EFFECTS 103 Paramètres KB SCALE. 103 Paramètres MIDI 103 Paramètres UTILITY 104

13. Tirer parti des programmes utilisateur. 105

Enregistrer les réglages dans un programme utilisé.. 105 Remarques sur la sauvegarde des programmes utilisés.......105 Sélection d'un programme utilisé 105 Lock: filtrer certains réglages des programmes utilisés. 106

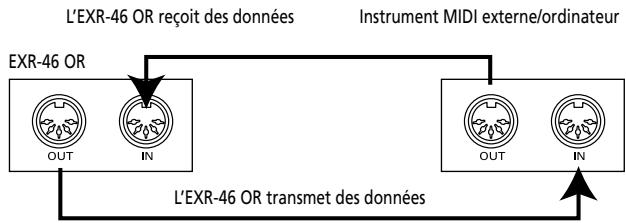

1. Fonctions MIDI 107

Canaux. 107 Paramètres Function MIDI 107

1. Gestion des données 109

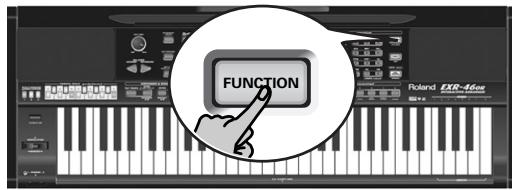

Utilisation de la mémoire Flash. 109 Sauvegarder un morceau en mémoire Flash 109 Archiver des programmes utilisés dans la mémoire Flash... 109 Sauvegarder des styles en mémoire Flash 110 Charger un set de programmes utilisés de la mémoire Flash 110 Supprimer des morceaux de la mémoire Flash 110 Supprimer des styles de la mémoire Flash 111 Effacer un set de programmes utilisés de la mémoire Flash. 111 Archiver des données avec un ordinateur (USB) 112 Fonctions Disk 113 Charger des programmes utilisés de la disquette 113 Charger des morceaux d'une disquette 114

Charger des styles musicaux d'une disquette 114 Sauvegarde de fichiers sur disquette 114 Effacer des fichiers sur disquette 115 Formater une disquette 116 16. Utiliser les sorties et un commutateur au pied 117 17. Divers 118 Fonctions à caractère pédagogique 118 Couper ou activer la fonction de démonstration 118 Couper ou activer l'arrangeur 118 Couper ou activer l'arrangeur et la fonction Demo 118 Initialiser l'EXR-46 OR (Factory) 118 18. Fiche technique 119 Remerciements 119 19. Listes 120 Sons sélectionnables en façade 120 Kits de batterie 123 Styles musicaux 130 Chord Intelligence (réglage "Md1") 131 MIDI Implementation Chart 133

2. Remarques importantes

Outre les informations de la section "Consignes de sécurité" (p. 63), veuillez lire et suivre les conseils suivants:

Alimentation

• Ne vous servez pas de cet instrument sur le même circuit qu'un appareil générateur de parasites (tel qu'un moteur électrique ou un système d'éclairage avec variateur).
• Avant de brancher l'EXR-46 OR à d'autres appareils, coupez l'alimentation de tous les appareils. Le non-respect de cette précaution pourrait entraîner des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.

Emplacement

• L'usage de l'EXR-46 OR à proximité d'amplificateurs (ou de tout autre matériel contenant de grands transformateurs électriques) peut être source de bruit. Pour résoudre le problème, changez l'orientation de l'instrument ou éloignez-le de la source d'interférence.
• Cet instrument peut causer des interférences lors de la réception radio ou télévisée. Ne vous en servez pas à proximité de tels récepteurs.
• Observez consultez "Avant d'utiliser des disquettes (maniement du lecteur de disquettes)".
• Ne placez pas l'instrument à proximité d'appareils générant un puissant champ magnétique (comme des enceintes, par exemple).
• Installez l'EXR-46 OR sur une surface stable et plane.
• Ne déplacez pas l'instrument et évitez toute vibration pendant l'utilisation du lecteur de disquettes.
• N'exposez pas l'EXR-46 OR directement au soleil, ne le laissez pas près d'appareils irradiants de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures excessives. Une chaleur excessive peut déformer ou déclore l'instrument.
• Pour éviter les risques de dysfonctionnement, n'utilisez pas l'instrument dans des endroits exposés à la pluie ou à d'autres sources d'humidité.
• Ne posez jamais d'objet sur l'EXR-46 OR. Cela pourrait provoquer des dysfonctionnements.

Entretien

• Pour nettoyer l'EXR-46 OR, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des taches plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soigneusement l'instrument avec un chiffon doux et sec.
• N'utilisez jamais de benzène, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Réparations et données

• Songez que toutes les données contenues dans l'instrument sont perdues s'il doit subir une réparation. Il peut être impossible de récupérer des données dans certains cas (notamment lorsque les circuits touchant à la mémoire elle-même sont endommagés). Roland rejette toute responsabilité concernant la perte de ces données.

Précautions supplémentaires

• N'oubliez jamais que le contenu de la mémoire peut être irrémédiablement perdu suite à un mauvais fonctionnement ou un mauvais maniement de l'instrument.
• Maniez les boutons, les autres commandes et les prises avec un minimum d’attention. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Évitez les coups ou les pressions trop fortes sur l'écran.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main, jamais le câble. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Cet instrument dégage une faible quantité de chaleur durant son fonctionnement. C'est tout à fait normal.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférable d'utiliser un casque (surtout quand vous jouez la nuit).
• Si vous devez À défaut, utilisez un emballage équivalent ou un flightcase.
• Utilisez uniquement un commutateur au pied du type recommendé (DP-2, DP-6, disponible en option). En branchant un autre commutateur au pied, vous risquez de provoquer un dysfonctionnement et/ou d'endommager l'EXR-46 OR.
• Quand vous jouez sur l'EXR-46 OR à un volume excessif, le système de protection de son amplificateur de puissance peut entrer en action, coupant le son des enceintes. Dans ce cas, diminuez le volume et attendez quelques secondes.

Avant d'utiliser des disquettes (maniement du lecteur de disquettes)

• Placez le produit sur une surface stable et plane, à l'abri de toute vibration. Si vous devez incliner le produit, veillez à respecter les limites de la plage d'inclinaison suivante : vers le haut ; vers le bas.
• N'utilisez pas l'EXR-46 OR directement lorsque vous le déplacez dans un lieu dont le degré d'humidité diffère considérablement de l'endroit où il se trouvait précédemment. Ces brusques changements d'humidité ambiantepourrait être source de condensation à l'intérieur du lecteur et promeuttrer son bon fonctionnement et/ou endommager les disquettes. Après avoir déplacé l'EXR-46 OR, attendez (quelques heures) qu'il s'accoutume aux nouvelles conditions ambiantes avant de l'utiliser.
• Pour insérer une disquette, poussez-la doucement mais fermement dans le lecteur, jusqu'à ce qu'un déclic indique qu'elle est en place. Pour l'éjecter, appuyez fermement sur le bouton d'éjection. N'utilisez jamais de force excessive pour retirer une disquette qui se trouve dans le lecteur.
• N'essayez jamais d'éjecter une disquette quand le lecteur fonctionne (tant que son témoin clignote). Cela risquerait d'endommager la disquette et le lecteur.
• Avant de mettre l'instrument sous tension/hors tension, veillez toujours à éjecter la disquette du lecteur.
• Pour éviter d'endommager les têtes du lecteur de disquette, mainte z jamais de force excessive.
• Évitez que des trombones, de la monnaie ou tout autre objet ne pénètre dans le lecteur.

Maniement des disquettes

• Les disquettes sont constituées d'un disque plastic recouvert d'une fine couche magnétique. Une précision microscopique est nécessaire pour pouvoir sauvegarder de larges quantités de données sur une surface si petite. Pour les garder en bon état, veuillez suivre les conseils suivants de manipulation:
• Ne touchez jamais le support magnétique de la disquette.
• N'utilisez et ne conservez pas les disquettes dans des endroits sales ou poussiéreux.
• Ne soumettez jamais vos disquettes à des températures extrêmes (dans un véhicule fermé en plein soleil, par exemple). Plage de températures recommandée: 10^ 50^ ( 50^ 122^ ).
• N'exposez pas vos disquettes à de forts champs magnétiques tels que ceux générés par des haut-parleurs.

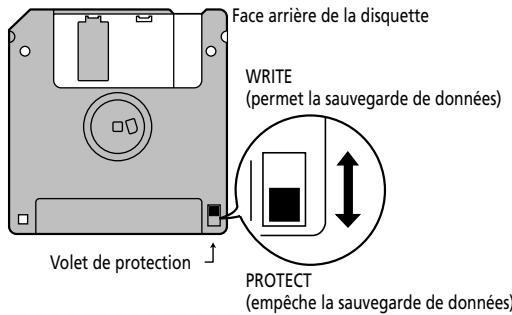

• Les disquettes sont pourvues d'un volet de protection "WRITE" contre tout effacement accidentel. Nous vous conseillons de laisser ce volet en position PROTECT et de ne le placer en position WRITE que lorsque vous souhaitez sauvegarder de nouvelles données sur la disquette.

• Les disquettes contenant d'importantes données pour cet instrument doivent toujours être verrouillées (en glissant leur volet de protection sur PROTECT) avant d'être insérées dans le lecteur d'un autre instrument.
• L'étiquette doit être collée convenablement sur la disquette. Si elle se décolle lorsque la disquette est dans le lecteur, l'extraction de la disquette risque d'être difficile.
• Remettez la disquette dans sa boîte pour la conserver.

Radiations électromagnétiques

• Les radiations électromagnétiques peuvent entraver les performances. Une telle interférence peut causer l'émission d'un signal audio. Il suffit d'arrêter le bruit électromagnétique pour faire cesser l'émission du signal audio.

Responsabilités et droits d'auteur

• Il est malheureusement impossible de récupérer des données que vous avez effacées d'une disquette. ROLAND EUROPE S. p. a. décline toute responsabilité en cas de perte de données.
• Tout enregistrement, distribution, vente, location, interprétation en public, diffusion, etc. d'une œuvre (entièrea ou partie) protégée par des droits d'auteur (composition sociale, vidéo, diffusion, interprétable en public, etc.) est illégal sans l'accord du détenteur des droits d'auteur.
• N'utilise jamais cet instrument à des fins qui risqueraient d'enfreindre les législations relatives aux droits d'auteur. ROLAND decline toute responsabilité pour toute violation de droits d'auteur résultat de l'utilisation de cet instrument.

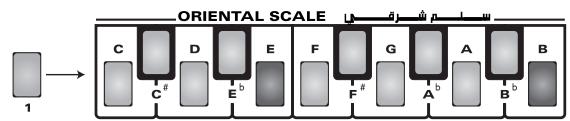

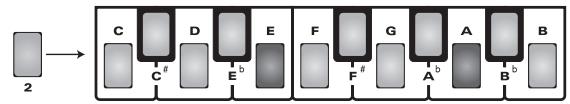

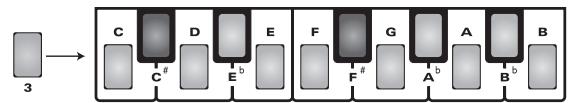

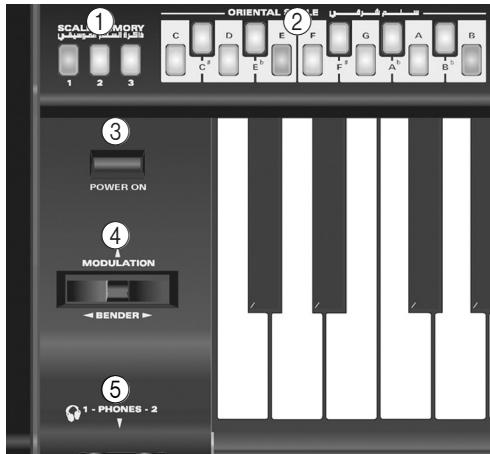

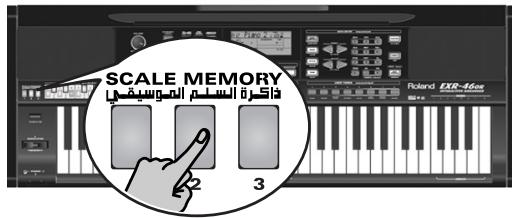

① Boutons SCALE MEMORY

Ces trois boutons permettent de mémoriser et de rappeler les réglages d'accord définis avec les boutons ORIENTAL SCALE. À la sortie d'usine, l'EXR-46 OR propose déjà des réglages utiles dans ces trois mémoires (que vous pouvez rappeler en initialisant votre EXR-46 OR).

Remarque: Les réglages des boutons ORIENTAL SCALE sont également sauvegardés dans le programme utilisé; vous pouvez donc utiliser ces mémoires pour effectuer des réglages "globaux" supplémentaires.

② Boutons oriental SCALE

Ces boutons permettent de définir la hauteur de chaque note de la gamme (Scale). Par défaut, quand vous appuyez sur un de ces boutons, la hauteur des notes correspondantes diminue d'un quart de ton (-50 cents) sur toutes les octaves. Vous pouvez aussi définir d'autres systèmes d'accord et les sauvegarder dans une des trois mémoires de gamme (voyez ci-dessus) ou dans un programme utilisé.

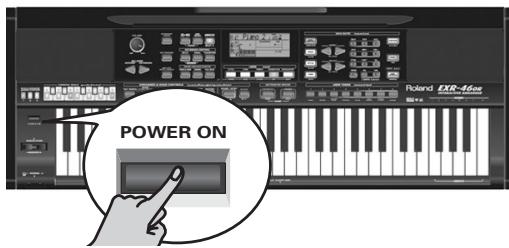

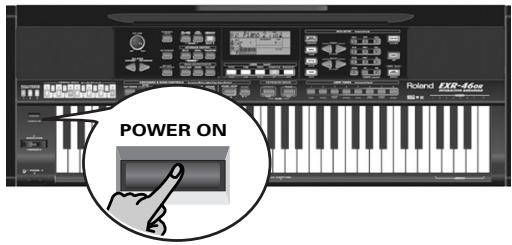

③ Bouton poweron

Appuyez sur ce bouton pour permettre l'EXR-46 OR sous/hors tension.

(28)

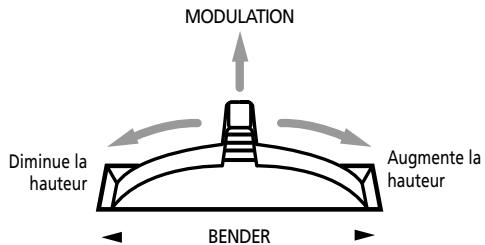

(4) Levier Bender/modulation

En actionnant le levier à gauche/droite, vous pouvez diminuer (gauche) ou augmenter (droite) la hauteur des notes de vos solos. Pour appliquer de la modulation (généralement un vibrato) aux notes jouées, enfonsez ce levier vers l'arrière de l'instrument.

Prises PHONES 1/2

Vous pouvez brancher deux casques d'écoute en option (Roland RH-25, RH-50, RH-200 ou RH-300). En branchant un casque, vous coupez les enceintes de l'EXR-46 OR.

6 Commande volume

Cette commande sert à régler le volume général de votre EXR-46 OR.

7 Boutons balance [ACCOMP] [keyboard]

Servez-vous des boutons BALANCE pour changer le volume de la section correspondante (accompagnement/morceau ou les parties que vous jouez sur le clavier).

8 Bouton keyboard TOUCH

Appuyez sur ce bouton pour activer/couper la fonction de sensibilité au toucher du clavier. Quand cette fonction est désactivée, vous pouvez définir une valeur de toucher fixe qui est appliquée à toutes les notes que vous jouez.

9 Bouton metronome

Ce bouton permet d'activer et de couper le métronome. Vous pouvez l'enfoncer pendant plus d'une seconde pour activer un paramètre FUNCTION réglable.

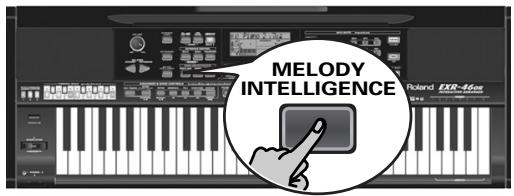

10 Bouton MELODY intelligence

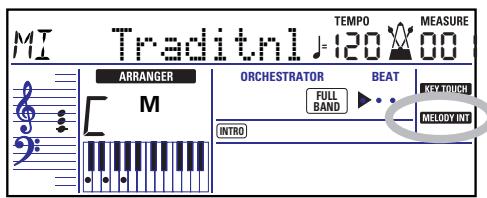

Ce bouton permet d'activer/de couper la fonction Melody Intelligence. Cette dernière sert à ajouter une partie d'harmonie à la mélodie que vous jouez. Voyez p. 87. En maintenant ce bouton enfoncé pendant plus d'une seconde, vous activez un paramètre FUNCTION permettant de choisir le type d'harmonie.

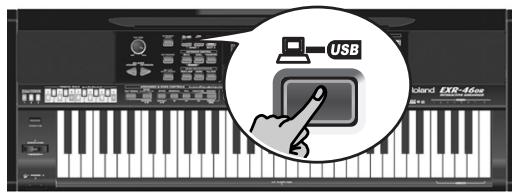

11 Bouton USB

Ce bouton permet de sélectionner la fonction du port USB : (i) sauvegarde (archivage et chargement de réglages sur/depuis un ordinateur) ou (ii) USB/MIDI (dans ce cas, le port USB a la même fonction que les prises MIDI IN et MIDI OUT). Voyez aussi pages 107 et 112.

Appuyez simultanément sur ce bouton et sur ONE TOUCH pour sélectionner la fonction de démonstration de l'EXR-46 OR (voyez p. 72).

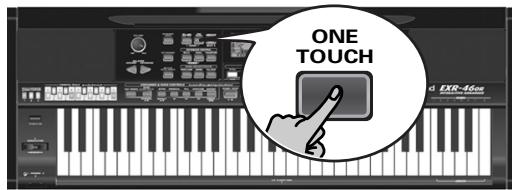

Bouton ONE TOUCH

Appuyez sur ce bouton pour sélectionner la mémoire One Touch voulue. Les mémoires One Touch contiennent un nombre de réglages qui sont complémentaires au style musical en question. Vous disposez de deux mémoires One Touch par style musical. Voyez p. 86.

Bouton V-LINK

Appuyez sur ce bouton pour exploiter la fonction V-LINK de l'EXR-46 OR. Elle permet de piloter du matériel vidéo avec certaines fonctions de jeu et les touches les plus hautes du clavier de l'EXR-46 OR. Si vous utilisez du matériel vidéo compatible V-LINK, vous pouvez facilement ajouter des effets visuels aux effets sonores et conférer plus d'expression encore à votre exécution. En branchant l'EXR-46 OR au DV-7PR ou V-4 Edirol, vous pouvez synchroniser le changement d’images avec la musique ou vous servir des fonctions de jeu ou des touches les plus hautes du clavier de l'EXR-46 OR pour changer de clips, contrôler la vitesse de défilement des images, etc.

Pendant la reproduction de morceaux et de styles musicaux, ce bouton clignote pour indiquer le tempo et les battements (fonction BEAT).

14 Section KEYBOARD CONTROL

Appuyez sur le bouton [SPLIT] pour jouer des sons différents de la main droite et de la main gauche. Appuyez sur le bouton DUAL pour jouer deux sons superposés. Appuyez simultanément sur [SPLIT] et [DUAL] pour activer le mode "Drum Pad" de l'EXR-46 OR (page 92).

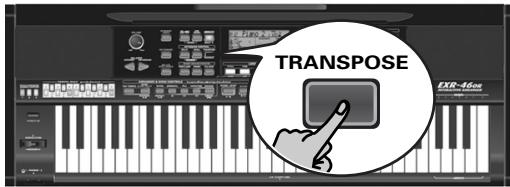

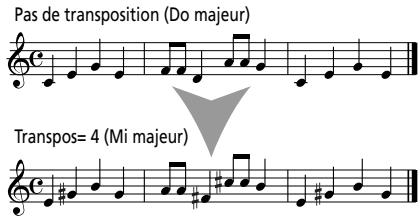

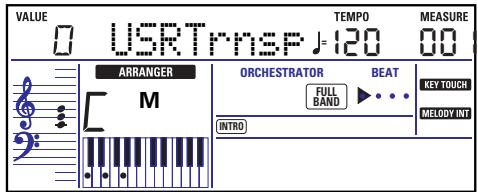

Utilisez le bouton TRANSPOSE pour transposer le clavier (voyez p. 92).

Appuyez sur un de ces boutons afin de choisir le type d'orchestration voulu pour le style musical en question. Voyez page 77.

16 Section ARRANGER & SONG - CONTROLS

Bouton [TAP TEMPO]: Appuyez au moins deux fois sur ce bouton pour régler le tempo de reproduction de l'arrangeur ou de l'enregistreur.

Bouton [SYNC START/STOP]: Ce bouton a deux fonctions: en mode Arranger (quand vous utilisez l'accompagnement automatique), il permet d'activer/de couper les fonctions SYNC START et SYNC STOP. En mode Song, il sert à définir le début ("A") et la fin ("B") du passage à répéter.

Les autres boutons de cette section seront à piloter la reproduction de l’arrangeur ou de l’enregistreur. Voyez pages 75 et 79.

Section LOCK

Les boutons de cette section vous permettent de filtrer (d'ignorer) certains règles généralement chargés lorsque vous sélectionnez un programme à utiliser. Vous bénéficiez ainsi d'une flexibilité accrue pour exploiter vos règles. Voyez page 106. Quand la fonction Minus One est active, ces boutons permettent de couper rapidement plusieurs parties d'un fichier Standard MIDI (cette fonction n'est pas disponible quand vous utilisez la fonction arranger).

18 Section KEYBOARD MODE

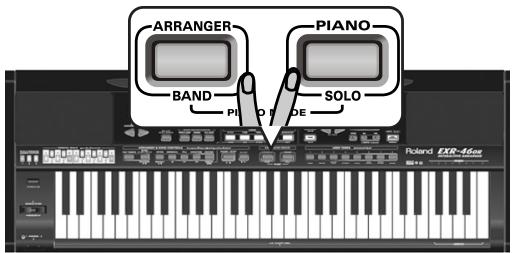

Ces deux boutons permettent de configurer rapidement l'EXR-46 OR en vue de l'utiliser avec ([ARRANGER BAND]) ou sans ([PIANO/SOLO]) accompagnement automatique. À la mise sous tension, l'EXR-46 OR passe en mode PIANO SOLO.

Enoncez simultanément ces boutons pour activer la fonction PIANO MODE. Elle permet d'utiliser l'arrangeur (accompagnement automatique) de l'EXR-46 OR sans partager le clavier (voyez p. 87).

Bouton MUSIC ASSISTANT

Ce bouton permet de travailler avec des réglages préprogrammés (des programmes utilisateurs supplémentaires). Voyez p. 86.

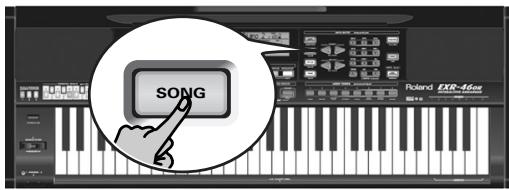

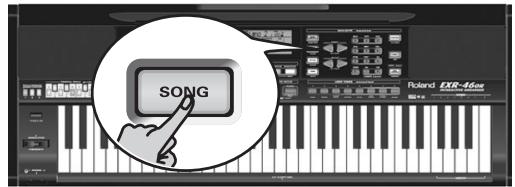

Bouton SONG

Ce bouton sert à choisir le mode Song de l'EXR-46 OR et à affecter les boutons [INTRO, ORIGINAL] etc. au pilotage de l'enregistreur (Recorder) incorporé.

② Bouton STYLE

Sert à CHOISIR les styles musicaux (Music Styles). En activant ce bouton, vous affectez les boutons [INTRO], [ORIGINAL], etc. au choix d'une division de style, tandis que les boutons numériques permettent de sélectionner la mémoire de style voulue.

Bouton TONE

Appuyez sur ce bouton afin d'utiliser les boutons [FAMILY] et les boutons numériques pour assigner un son ("Tone") ou un kit de batterie à la partie Main, Split ou Dual. Voyez p. 90.

Boutons DATA ENTRY

Boutons FAMILY et SELECT 📁: Les boutons FAMILY et SELECT 📁 servent au besoin des sons, styles, mémoires Music Assistant, morceaux et paramètres Function. Les boutons FAMILY

permettent de choisir un groupe. Vous pouvez les presser, les maintenir enfoncés ou en maintenir un enfoncé tout en appuyant sur l'autre pour changer la vitesse de défilé. Les boutons SELECT 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 205 au sein de la famille ou du groupe choisi. Vous pouvez les actionner, les maintenir enfoncés ou en maintenir un enfoncé tout en appuyant sur l'autre pour changer la vitesse de défilé. Quand vous êtes arrivé à la dernière entrée du groupe actuel, une nouvelle pression sur + active la première entrée du groupe suivant. D'autre part, si vous appuyez sur I lorsque vous vous trouvez à la première entrée d'un groupe, vous activez la dernière entrée du groupe précédent.

Pavé numérique : Ces boutons servent à entrer des numéros (pour le choix de sons, styles, de la mémoire Music Assistant, des morceaux, pistes), des valeurs et des caractères (pour l'entrée de noms).

Les boutons TEMPO/DATA ++ servent à régler le tempo de l'arrangeur ou du morceau et la valeur du paramètre FUNCTION choisi.

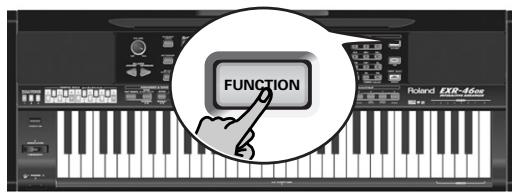

Bouton [FUNCTION]

Ce bouton vous permet d'accéder au menu FUNCTION. Servez-vous des boutons FAMILY et SELECT pour sélectionner le paramètre voulu.

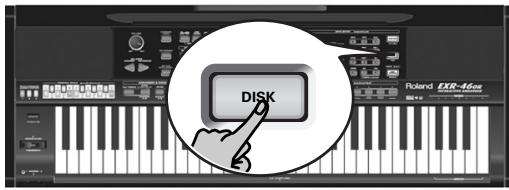

25 Bouton DISK

Appuyez sur ce bouton pour accéder aux fonctions Disk. Elles servent à charger des données d'une disquette, à sauvegarder des données et à gérer les données d'une disquette. Voyez p. 113.

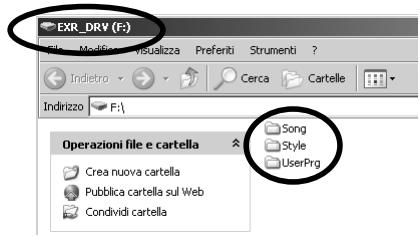

Remarque : Vous pouvez aussi archiver et charger des données via USB.

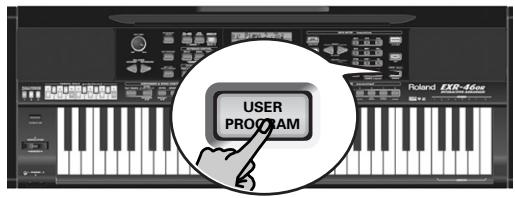

Bouton USER PROGRAM/WRITE

Ce bouton sert à choisir un programme utilisateur (alias User, désignant un ensemble de réglages). Maintenez-le enfoncé pour mémoriser les réglages en face avant et les réglages de paramètres dans un programme utilisateur. Voyez page 105.

Section USER TONES

Ces boutons permettent de choisir le "meilleur" son de la famille en question (c.-à-d. le "meilleur" son de piano, d'orgue, de guitare/basse, etc.). Après avoir actionné un de ces boutons, vous pouvez utiliser les boutons FAMILY l et SELECT l pour choisir d'autres familles et d'autres sons au sein de la famille active. (À un stade ultérieur, ceux-ci peuvent être rappelés en

"Double-cliquant" sur ces boutons.) Vous pouvez assigner vos sons favoris à ces boutons. Voyez "Utiliser les boutons USER TONES" (p. 90) pour en savoir plus.

Lecteur de disquette, au centre et en dessous du clavier (n'est pas repris sur l'illustration)

Ce lecteur permet de charger une disquette contenant des fichiers Standard MIDI ou des styles musicaux (que vous possédez peut-être déjà). Ce lecteur accepte les disquettes de formats 2DD (720k) et 2HD (1.44Mo).

Face arrière

Ces prises servent à brancher l'EXR-46 OR à un ampli Hi-Fi, un mélangeur, une platine à cassette, un ampli clavier etc. Dans le cas d'un ampli mono, veillez à le brancher à la prise OUTPUT L/MONO.

② Prise DC IN

C'est ici que vous branchez l'adaptateur secteur fourni (PSB-4U). Remarque: Utilisez exclusivement l'adaptateur secteur fourni avec votre EXR-46 OR. D'autres adaptateurs risquent d'endomager votre Interactive Arranger.

Crochet pour cordon

Après avoir branché le cable de l'adaptateur, enroulez-le autour de la pince pour cable à droite de la prise pour éviter tout débranchement accidentel.

(4) Prise FOOTSWITCH

Cette prise permet de brancher un commutateur au pied DP-2, DP-6 ou BOSS FS-5U en option afin de maintenir les notes jouées de la main droite ("pédale forte"). Il peut aussi piloter d'autres paramètres (voyez "FSW° (Footswitch Assign)" (p. 100)).

Prises MIDI OUT/IN

Branchez la prise MIDI OUT à la prise MIDI IN de votre ordinateur (ou instrument MIDI) pour transférer des données MIDI de l'EXR-46 OR à l'ordinateur ou à l'instrument MIDI externe. Pour recevoir des données de l'ordinateur, branchez la prise MIDI IN de l'EXR-46 OR à la prise MIDI OUT de l'ordinateur.

Remarque: L'EXR-46 OR peut aussi transmettre/recevoir des données MIDI via son port USB. Pour cela, il faut installer les pilotes USB appropriés (voyez le CD-ROM fourni).

⑥ Prise USB

Le port USB peut transmettre/recevoir des messages MIDI ou être utilisé pour archiver des données sur un ordinateur.

Prise en main

Avant tout, il faut brancher l'adaptateur PSB-4U fourni à une prise de courant ajustée.

(1) Déballez l'EXR-46 OR et posez-le sur une surface stable. (2) Branchez la petite fiche de l'adaptateur à la prise DC IN de l'EXR-46 OR et l'autre extrémité à une prise de courant de tension appropriée. (3) Appuyez sur le bouton POWER ON pour mettre l'EXR-46 OR sous tension.

(4) Réglez le volume de sortie de l'EXR-46 OR avec sa commande VOLUME.

Remarque: Quand vous jouez sur l'EXR-46 OR à un volume excessif, le système de protection de son amplificateur de puissance peut entrer en action, coupant le son des enceintes. Dans ce cas, diminuez le volume et attendez quelques secondes.

(5) Appuyez de nouveau sur POWER ON pour mettre l'EXR-46 OR hors tension.

Si vous branchez l'EXR-46 OR à une chaîne Hi-Fi ou un amplificateur clavier, faites-le avant d'effectuer l'étape (3) et mettez l'amplificateur sous tension avant d'effectuer l'étape (4).

Morceaux de démonstration

Votre EXR-46 OR contient 1 morceau de démonstration, 8 démos de sons et une série de démos de styles.

• Le morceau de démonstration général illustre l'ensemble des possibilités offertes par l'EXR-46 OR.
• Les démonstrations des sons mettent en exergue la qualité sonore de l'EXR-46 OR.
• Les démos de styles donnent une idée de l'extraordinaire qualité des styles musicaux de l'instrument.

Maintenez le bouton [USB] enfoncé et appuyez sur ONE TOUCH.

(2) Si nécessaire, servez-vous de la commande volume pour régler le volume de reproduction. (3) Appuyez sur START/STOP pour arrêter la reproduction.

Écouter une démonstration de sons

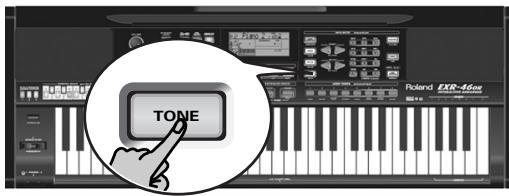

Appuyez sur le bouton TONE.

La reproduction du morceau de démo de sons démarre aussi.

Appuyez sur le bouton [START/STOP] pour arrêter la reproduction de la démo de sons actuelle. Appuyez à nouveau sur ce bouton pour lancer la reproduction de la démo de sons suivante.

Appuyez sur [START/STOP] pour arrêter la démonstration de sons.

Reproduire une démo de styles

Appuyez sur le bouton STYLE.

La reproduction du morceau de démonstration de styles démarre automatiquement.

Appuyez sur le bouton [START/STOP] pour arrêter la démonstration de styles en cours. Appuyez à nouveau sur ce bouton pour lancer la reproduction de la démonstration de styles suivante.

Appuyez sur START/STOP pour arrêter la démonstration de styles.

Quitter le mode de démonstration

Maintenez le bouton [USB] enfoncé tout en appuyant sur ONE TOUCH pour quitter le mode de démonstration.

Jouer sans accompagnement

À la mise sous tension, l'EXR-46 ORonne en mode PIANO SOLO. Vous pouvez alors utiliser l'EXR-46OR comme piano numérique ou synthétiseur.

La fonction d'accompagnement ("Arranger") et le bouton

ONE TOUCH ne sont pas disponibles en mode PIANO SOLO. En outre, seule la partie Main est active.

L'EXR-46 OR propose trois parties pour jouer en direct (et de nombreuses autres pour l'accompagnement de l'arrangeur ou d'un orchestre):

Main	Il s'agit de la partie principale. Tant que la partie Split est désactivée, la partie Main est assignée au clavier entier.
Split	Quand vous l'activez, la partie Split est assignée à la moitié gauche du clavier, tandis que la partie Main reste disponible pour votre main droite.
Dual	Vous pouvez superposer cette partie à la partie Main et l'assigner également au clavier entier. Cela permet de jourer simultanément deuxsons super-posés.

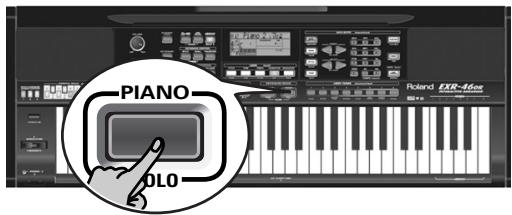

Utiliser la partie main

Pour activer la partie Main et l'assigner au clavier entier, appuyez sur le bouton [PIANO SOLO].

L'icône ARRANGER disparaît, l'arrangeur s'arrête (s'il était activé) et l'EXR-46 OR choses un son de piano.

(2) Jouez quelques notes sur le clavier.

(3) Si nécessaire, CHOISSEZ un autre son en appuyant sur l'un des 8 boutons USER TONES. Voyez p.90 pour en savoir plus.

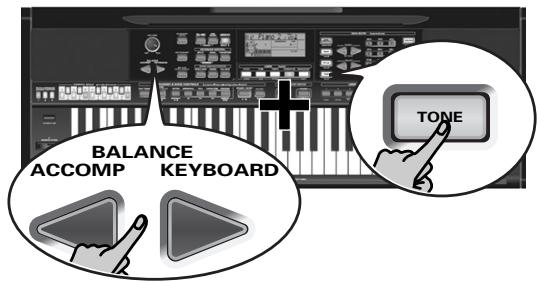

En cas de besoin, maintenez le bouton TONE enfoncé et servez-vous du bouton BALANCE [ACCOMP] (moins fort) ou [KEYBOARD] (plus fort) pour changer le volume de la partie Main.

Remarque: Contrairement aux instruments arrangeurs Roland plus ancients, l'EXR-46 OR ne désigne plus les parties "mélodiques" et une partie Manual Drums. Vous pouvez aussi jouer un kit de batterie avec la partie Main.

Remarque: Si vous le voulez, vous pouvez appuyer sur START/STOP pour ajouter un accompagnement rythmique à votre jeu. Cet accompagnement est basé sur le style musical en vigueur. Voyez p. 76 pour savoir comment désirer un autre style musical.

Remarque: D'autres méthodes de lancement de la reproduction du style musical (à savoir la batterie) sont décrites à la p. 75 et sous "Démarrage automatique de la reproduction (Sync Start & Stop)" (p. 76).

Utiliser les parties main et split

Appuyez sur le bouton [SPLIT] pour jouer des sons différents de la main droite et de la main gauche.

L'icône SPLIT s'affiche et l'EXR-46 OR affecte automatiquement un son (adapté à celui de la partie Main) à la partie Split.

(2) Jouez quelques notes sur le clavier.

Au départ, la touche G3 (numéro de note "55") constitue le point de partage du clavier. Vous pouvez changer le point de partage. Voyez "KeySplit* (Point de partage)" (p. 100).

Pour changer la balance entre les parties Main et Split, procédez comme suit:

(3) Maintenez le bouton SPLIT enfoncé et servez-vous du bouton BALANCE ACCOMP (moins fort) ou KEYBOARD (plus fort) pour changer le volume de la partie Split.

(4) Pour assigner un autre son à la partie Split, maintenez le bouton [SPLIT] enfoncé et procédez comme pour la partie Main (page 73).

Vous pouvez aussi maintenir un des huit boutons USER TONES enfoncé (partie Main) tout en appuyant sur un autre bouton USER TONES (partie Split).

Remarque: Vous ne pouvez pas assigner de kit de batterie à la partie Split.

Remarque: Vous pouvez aussi ajouter une partie de basse monophonique ("Auto Bass") à la partie Split. Voyez "Auto Bass": statut et volume" (p. 101).

Utiliser les parties main et dual

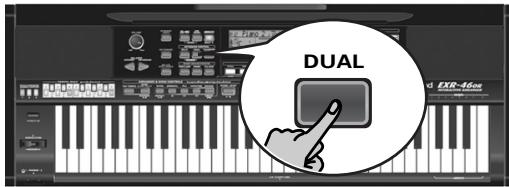

Appuyez sur le bouton DUAL pour jouer deux sons superposés.

L'icône DUAL s'affiche et l'EXR-46 OR affecte automatiquement un son à la partie Dual (adapté à celui de la partie Main).

Vous pouvez aussi activer le mode Dual en maintenant un des huit boutons USER TONES enfoncé tout en appuyant sur un autre. Le son du premier bouton USER TONES est alors assigné à la partie Main et celui de l'autre bouton à la partie Dual.

(2) Jouez quelques notes sur le clavier. Procédez comme suit pour changer la balance entre les parties Main et Dual : (3) Maintenez le bouton DUAL enfoncé et servez-vous du bouton BALANCE ACCOMP (moins fort) ou KEYBOARD (plus fort) pour changer le volume de la partie Dual. (4) Pour assigner un autre son à la partie Dual, maintenez le bouton DUAL enfoncé et procédez comme pour la partie Main (page 73). Remarque : Vous ne pouvez pas assigner de kit de batterie à la partie Dual.

Utilisation du métronome

Vous pouvez utiliser le métronome quand vous répétez un morceau.

(1) Appuyez sur le bouton METRONOME.

L'icône s'affiche et le métronome se met à compter.

(2) Maintenez METRONOME enfoncé pour CHOISIR LA FONCTION "Metro TS". (3) Servez-vous des boutons l l pour décrire la métrique voulue.

Voici les possibilités : 1/4 9/4, 1/8 9/8.

(4) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction. (5) Appuyez de nouveau sur le bouton [METRONOME] pour désactiver le métronome.

5. Jeu avec accompagnement (arrangeur)

Voyons à présent comment exploiter la fonction d'accompagnement de l'EXR-46 OR. Cette fonction s'appelle "Arranger".

Activation/utilisation de l'arrangeur

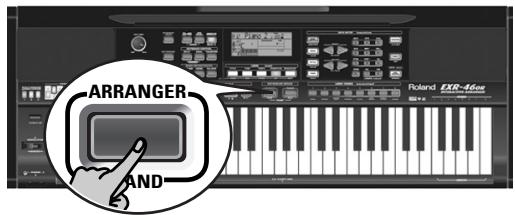

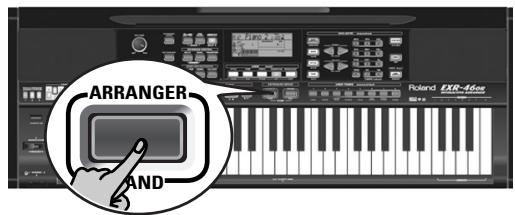

Appuyez sur le bouton ARRANGER BAND.

L'icône ARRANGER s'affiche et le clavier est partagé en deux moitiés. Les touches de la moitié gauche permettent de désigner la tonalité de l'accompagnement. La moitié droite du clavier permet de jouer une mélodie sur l'accompagnement.

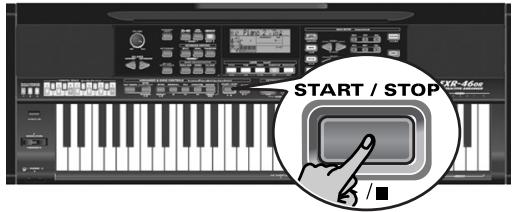

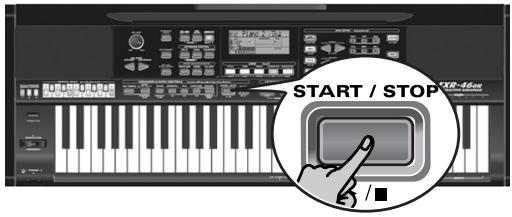

Appuyez sur le bouton START/STOP pour lancer l'arrangeur.

Le bouton V-LINK clignote alors pour indiquer le tempo et les battements (fonction BEAT).

Remarque: Quand l'icone ARRANGER est affichée, tandis que l'arranger est à l'arrêt, vous entendrez un son de cordes stéréo (auquel vous pouvez ajouter une basse monophonique) lorsque vous jouez dans la moitié gauche du clavier. Voyez "Auto Bass*: statut et volume" (p. 101). La moitié gauche n'est donc pas coupée (comme c'était le cas sur les anciens instruments Roland disposant d'un arrangeur). Vous pouvez toutefois désactiver cette fonction "EP Chord" (page 102).

(3) Jouez un accord (ou juste une note) de la main gauche.

(4) Jouez un autre accord (ou une autre note) pour changer la tonalité de l'arrangeur. (5) Pour retourner au début du motif d'accompagnement (fonction "RE-START"), appuyez sur le bouton [REC] pendant la reproduction de l'accompagnement.

(6) Appuyez sur les boutons suivants pour le désir d'autres motifs ("pattern") du style musical en cours:

Bouton	Fonction

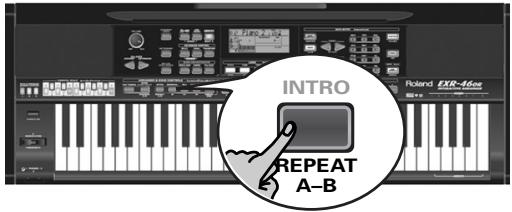

INTRO	Choisit une introduction. Appuyez sur ce bou- ton avant d'activer START/STOP.
ORIGINAL	Version simple d'accompagnement.
FILL	Transition ("Fill In") pour passer à VARIATION ou ORIGINAL.
VARIATION	Version d'accompagnement un peu plus sophistiquée.
ENDING	Phrase indiquant la fin du morceau. Vous pou- vez utiliser ce bouton au lieu de START/STOP pour arrêté le jeu.

Ces boutons servent à choisir les "motifs" de style musical. L'écran affiche l'icône correspondant au bouton enfoncé. En outre, la zone d'accord ARRANGER de l'écran indique le nom du dernier accord joué. C'est l'accord utilisé par l'accompagnement.

Dès que vous maîtrisez l'arrangeur, essayez de jouer une mélodie de la main droite en y ajoutant les accords pour l'arrangeur de la main gauche.

Changer le tempo

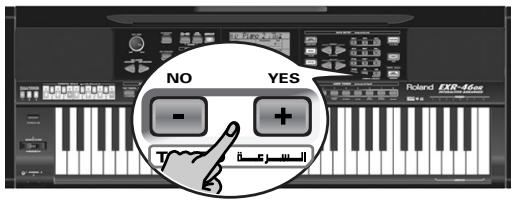

Les boutons TEMPO/DATA permettent de diminuer (□) ou d'augmenter (⊕) le tempo (si nécessaire).

Pour retourner au tempo par défaut du style musical, enoncez simultanément les boutons + et +.

Vous pouvez aussi appuyer plusieurs fois sur le bouton TAP TEMPO au tempo voulu.

Démarrage automatique de la reproduction (sync start & stop)

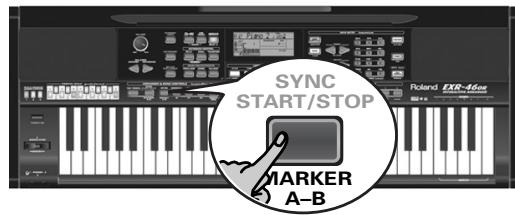

Appuyez sur SYNC START/STOP (l'icone SYNC START s'affiche). "Sync Start" signifie que l'arrangeur fait démarrer le style musical choisi dès que vous jouez une note ou un accord de la main gauche (à gauche du point de partage).

En mode PIANIST, l'arrangeur commence à jouer dès que vous enfoncez une touche.

L'EXR-46 OR propose aussi une fonction SYNC STOP : appuyez deux fois rapidement ("double-cliquez") sur

SYNC START/STOP pour que l'icône SYNC START clignote. Dans

ce cas, l'arrête et s'arrête dès que vous relâchez toutes les touches de la zone de reconnaissance d'accords du clavier. Cette fonction permet d'insérer un "arrêt" (c.-à-d. un silence d'un ou plusieurs temps).

Remarque: Vous pouvez changer le comportement de la fonction SYNC STOP (voyez p. 102) en MAINTENANT le bouton SYNC START/STOP enfoncé.

Arrêter l'arrangeur

Appuyez à nouveau sur [START/STOP] pour arrêter la reproduction.

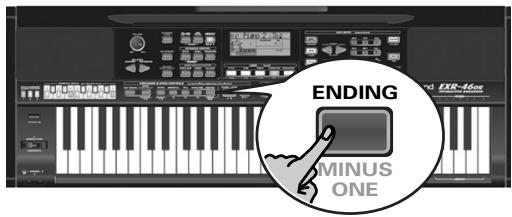

Vous pouvez aussi appuyer sur ENDING. Dans ce cas, vous entendez d'abord la phrase finale. Quand elle est terminée, l'arrangement s'arrête automatiquement.

Vous pouvez aussi appuyer deux fois sur le bouton

SYNC START/STOP afin d'activer la fonction SYNC STOP. Dans ce cas, la reproduction s'arrête dès que vous relâchez les touches dans la moitié gauche du clavier.

Sélection de styles musicaux

L'EXR-46 OR a trois zones de mémoire pour les styles musicaux : USER STL : (Mémoire 000) Cette mémoire accueille temporairement le style musical chargé de la mémoire Flash ou d'une disquette (series MSA, MSD et MSE en option). Les données de cette mémoire RAM sont effacées quand vous mettez l'EXR-46 OR hors tension. MAKSOLUM (001~008), SAIDI (009~013), MASRI (014~025), MALFOUF (026~028), ARABI (029~035), TRADIT (036~049), OR-WORLD (050~066), KHALIGI (067~088), TURKISH (089~099) : Voici les familles de styles résidents en mémoire ROM interne de l'EXR-46 OR. Ces styles ne peuvent pas être supprimés (en revanche, vous pouvez les modifier en temps réel avec la fonction Band Orchestrator ; voyez page 77). FLASH : (Mémoires 101~150) Cette zone de mémoire Flash de l'EXR-46 OR contient déjà 50 styles quand l'EXR-46 OR sort d'usine. Vous pouvez accroître le nombre de styles de cette zone en copiant d'autres styles depuis votre ordinateur (via USB) ou en sauvegardant des styles chargés d'une disquette. Bien que la mémoire Flash offre un total de 99 emplacements, le nombre de styles que vous pouvez y sauvegarder dépend du volume des styles musicaux. DISK : (Mémoires 201~...) Cette zone correspond à la disquette chargée dans le lecteur de l'EXR-46 OR. Le nombre de styles disponibles dépend bien entendu de la disquette. Le style choisi est transféré dans la mémoire USER STL (voyez ci-dessus) de l'EXR-46 OR. Il faut donc attendre un peu plus longtemps avant que le style soit prêt à l'emploi. (Vous pouvez cependant le sauvegarder en mémoire Flash ; voyez p. 109.)

(1) Appuyez sur le bouton [ARRANGER BAND].

Vérifiez que l'écran affiche l'icône ARRANGER et une icône

INTRO ORIGINAL FILL VARIATION ENDING

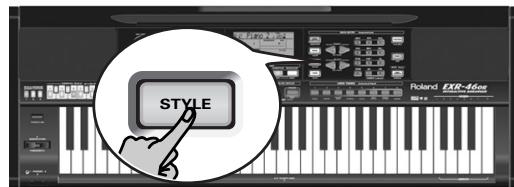

(2) Appuyez sur le bouton STYLE.

(3) Si vous voulez utiliser un style d'une disquette, insérez cette dernière dans le lecteur.

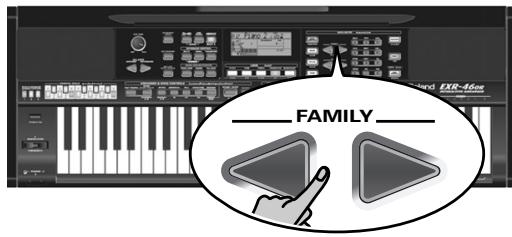

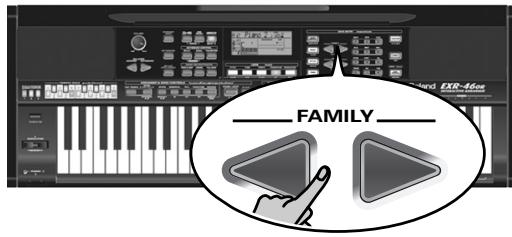

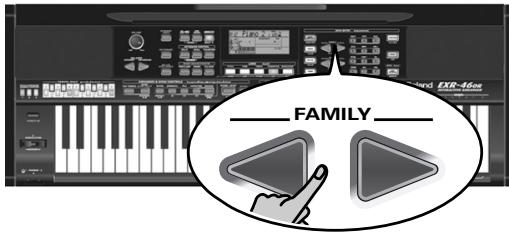

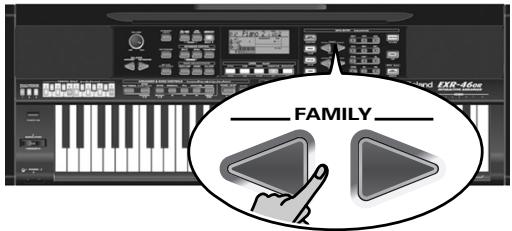

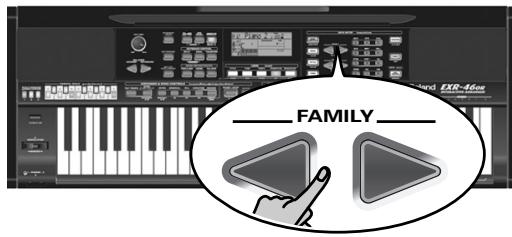

Utilisez les boutons FAMILY pour désigner la zone de mémoire contenant le style musical voulu (voyez ci-dessus).

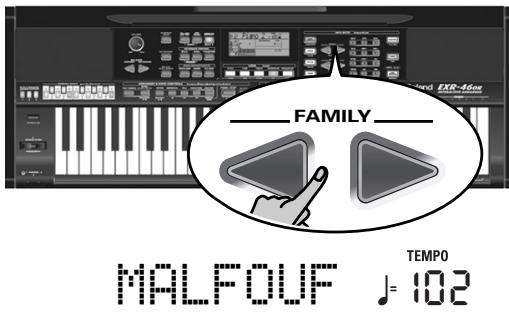

Les boutons FAMILY permettent de passer à la "famille" voulue (englobant aussi les zones Flash et USER STL).

L'écran affiche le nom de la famille sélectionnée.

MALFOUF 73

FLASH 132

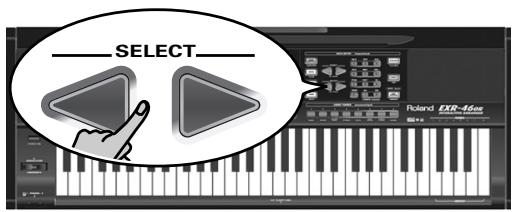

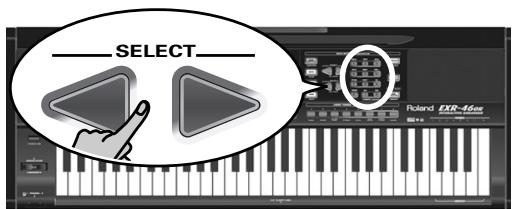

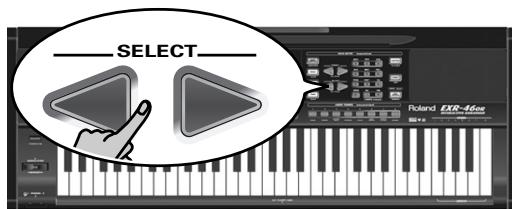

Utilisez SELECT [ ] pour définir le style voulu au sein du groupe sélectionné.

La première pression sur SELECT (ou affiche le nom du premier style musical du groupe sélectionné). Comme le premier style est déjà choisi, si vous comptez l'utiliser, vous ne devez pas appuyer sur le bouton SELECT. En revanche, il faut utiliser le bouton SELECT pour choisir un autre style du même groupe. Vous pouvez aussi vous servir des boutons numériques pour choisir les styles. Voyez aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p. 80).

Lorsque vous avez besoin de la mémoire 101 (Flash) ou 201 (la première de la disquette), l'écran affiche le message clignotant YES.

Remarque: Si vous avez oublié d'insérer une disquette dans le lecteur, l'écran affiche le message "No Disk" quand vous tentez de désirer la "famille disquette".

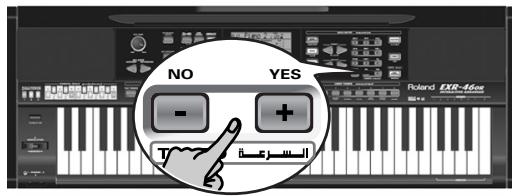

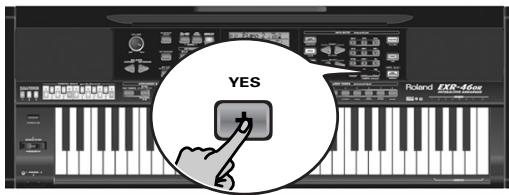

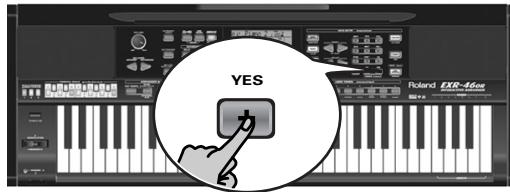

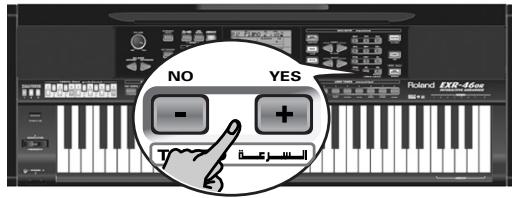

(6) Si nécessaire, confirmez votre choix en appuyant sur le bouton +/-YES.

L'écran affiche brièvement le message "LOADING" (uniquement après le besoin d'un style de la disquette chargée).

Si vous avez choisi un style musical de la disquette, l'icône clignote et l'EXR-46 OR sélectionne automatiquement la mémoire USER STL contenant le style musical chargé de la disquette.

Si vous appuyez sur + / YES pendant la reproduction de l'arrangeur, le nouveau style est activé au temps fort suivant (le 1er temps de la mesure suivante). Sinon, l'EXR-46 OR affiche le nom du style et active ce dernier quand vous appuyez sur START/STOP.

Remarque: Pour savoir comment sauvegarder le style musical résident en mémoire USER STL dans la mémoire Flash, voyez page 110.

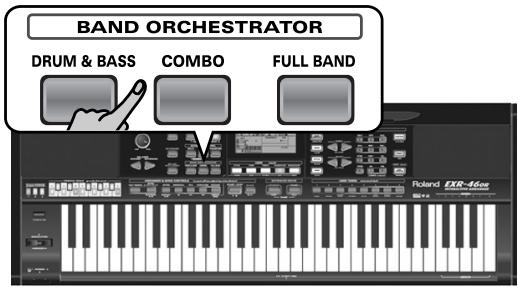

Utiliser la fonction band orchestrator

La fonction Band Orchestrator permet de varier les motifs d'accompagnement joués par l'arrangeur. Vous pouvez omettre des parties, élaguer la partie de batterie, etc. - en temps réel (c.-à-d. pendant que vous jouez).

(1) Appuyez sur le bouton [ARRANGER BAND] pour **désir**er le mode Arrangeur. (2) Sélectionnez le style musical que vous souhaitez utiliser pour **jour** (ou utilisez le style actuellement choisi). Voyez page 76. (3) Appuyez sur un des boutons suivants (l'icone correspondante s'affiche) pour **désir**er le degré souhaité de "sophistication" musicale:

Il va de soi que vous utiliserez ces boutons pendant le jeu de l'arrangeur.

DRUM & BASS	La forme d'accompagnement la plus simple ne complenant que la batterie et laasse.
COMBO	Motif d'accompagnement complenant seu- lement quelques instruments (un groupe).
FULL BAND	Motif d'accompagnement avec un arrange- ment étoffé (plusieurs lignes métodiques d'instruments).

L'icône correspondante apparait à l'écran (l'écran n'affiche qu'une icône à la fois).

DRUM &BASS

COMBO

FULL BAND

Remarque: À la mise sous tension, l'EXR-46 OR nécessite le niveau d'orchestration "FULL BAND".

Remarque: L'effet de ces trois niveaux dépend aussi du bouton actionné: [VARIATION] ou [ORIGINAL]. La combinaison des boutons [ORIGINAL]/[VARIATION] et [DRUM&BASS]/[COMBO]/[FULL BAND] offre en réalité 6 motifs d'accompagnement par style musical (3× 2)

Vous pouvez mémoriser la dernière sélection effectuée dans un programme utilisateur. Voyez p. 105.

Balance

Les boutons BALANCE [▶] permettent de changer la balance de volume entre les parties de l'arrangeur (ou parties du morceau) et les parties Keyboard (celles que vous jouez vous-même).

Appuyez sur le bouton BALANCE [ACCOMP] si le volume de l'arrangeur (ou des parties du morceau) est trop bas.

A10 Balance 80

(2) Appuyez sur BALANCE [KEYBOARD] si vous souhaitez augmenter le niveau de votre jeu solo.

Maintenez [SPLIT] (ou [DUAL]) enfoncé tout en appuyant sur ces boutons pour modifier la balance entre ces parties Keyboard.

Remarque: Pour en savoir plus sur le réglage de volume des parties individuelles, voyez p. 101.

6. Reproduire des morceaux

L'EXR-46 OR peut reproduire des données musicales disponibles dans le commerce (les fichiers Standard MIDI) ou vos morceaux sauvegardés sur disquette ou dans la mémoire Flash de l'EXR-46 OR. Vos morceaux sont sauvegardés sous forme de fichiers Standard MIDI de format 0 et peuvent être joués par tout séquenceur (ou logiciel) compatible SMF.

Fonctions élémentaires de reproduction

Appuyez sur le bouton [SONG] (il s'allume) pour passer en mode Song.

Effectuez cette étape car sinon, quand vous appuyez sur START/STOP, vous lancez la reproduction de l'arranger. Assurez-vous que le bouton SONG s'allume et que les icônes ARRANGER et INTRO ORIGINAL FILL VARIATION ENDING ne sont plus affichées. Ce n'est qu'alors que les boutons ARRANGER & SONG CONTROLS permettent de piloter la reproduction (voyez ci-dessus).

(2) Si vous voulez reproduire un morceau d'une disquette, insérez cette dernière dans le lecteur (côté avant droit).

Utilisez les boutons FAMILY pour désigner la zone de mémoire contenant le morceau voulu.

L'EXR-46 OR comporte trois zones de mémoire pour morceaux : USERSONG : (Mémoire 000) Cette zone héberge temporairement les données de morceau que vous enregistrez. Les données de cette mémoire RAM sont effacées quand vous mettez l'EXR-46 OR hors tension.

FLASH: (Mémoires 101~199) Cette zone de mémoire Flash de l'EXR-46 OR contient déjà plusieurs morceaux à la livraison de l'EXR-46 OR. Vous pouvez accroître le nombre de morceaux de cette zone en copiant d'autres morceaux depuis votre ordinateur (via USB). Bien que la mémoire Flash offre 99 emplacements, la capacité réelle dépend du volume des fichiers musicaux.

DISK: (Mémoires 201~...) Cette zone correspond à la disquette insérée dans le lecteur de l'EXR-46 OR. Le total de morceaux disponibles dépend bien entendu de la disquette.

(4) Utilisez SELECT 12 ou les boutons numériques pour sélectionner le morceau voulu au sein du groupe sélectionné.

Cette étape est uniquement nécessaire pour les morceaux de la mémoire Flash ou de la disquette (il n'y a qu'une mémoire USERSONG).

La première pression sur SELECT (ou affiche le nom du premier morceau du groupe. Le premier morceau étant déjà, si vous comptez l'utiliser, vous ne devez pas appuyer sur le bouton SELECT. En revanche, utilisez le bouton SELECT ou pourCHOISIR un autre morceau du même groupe. Une fois que vous ave choisi la mémoire 101 (la première de la zone Flash), l'écran se présente comme suit.

Vous pouvez aussi vous servir des boutons numériques pour choisir les morceaux.

Utiliser les boutons FAMILY, SELECT et les boutons numériques

Procédez soit en appuyant plusieurs fois (par pressions brèves) sur le bouton FAMILY ou pour passer à l'entrée précédente ou suivante, soit en maintenant ou enfonçant pour CHOISIR une autre famille. La manière la plus rapide de parcourir les familles disponibles consiste à maintenir pendant que vous appuyez sur reculer ; maintenez et appuyez sur pour avancer. Ces méthodes sont aussi disponibles pour les boutons SELECT. Comme vous le savez, les boutons FAMILY servent à sélectionner des groupes, tandis que les boutons SELECT permettent de CHOISIR une entrée d'un groupe.

Si vous préférez utiliser les boutons numériques, entrez trois chiffres : par exemple, "001" pour l'entrée "1". Si vous n'entrez que deux chiffres (voire un seul), l'EXR-46 OR met plus de temps à "digérer" votre entrée.

Remarque: Si le nombre défini dépasse la première entrée disponible, l'EXR-46 OR ne change pas le réglage.

Remarque: Entrez "000" (ou "0") pour désigner la mémoire USERSONG.

Lorsque vous avez besoin de la mémoire 101 (Flash) ou 201 (la première de la disquette), l'écran affiche le message clignotant YES. Vous pouvez l'ignorer et passer à l'étape suivante (ou appuyer sur YES/+ avant de continuer).

Remarque: Si vous avez oublié d'insérer une disquette dans le lecteur, l'écran affiche le message "No Disk" quand vous tentez de choisir un fichier de la disquette.

(5) Après avoir vérifié que le morceau voulu est choisi, appuyez sur [START/STOP] (qui s'appelle maintenant▶/) pour charger le morceau et lancer directement la reproduction.

Le bouton V-LINK clignote alors pour indiquer le tempo et les battements (fonction BEAT).

Vous pouvez déjà choisir le morceau suivant pendant la reproduction du morceau actuel. Pour écouter le nouveau morceau sans attendre la fin du précédent, arrêtez la reproduction en appuyant sur [START/STOP], puis appuyez de nouveau sur ce bouton. Sinon, attendez la fin du morceau en cours puis appuyez sur le bouton [START/STOP] pour lancer la reproduction du nouveau morceau.

Remarque: N'oubliez pas que le fait de lancer la reproduction d'un morceau sur disquette efface le morceau dans la mémoire USERSONG. Veillez donc à le sauvegarder sur disquette avant de poursuivre (voyez p. 114).

(6) Vous pouvez changer le tempo du morceau avec les boutons -+ ou TAP TEMPO.

Si vous modifiez le tempo et si le morceau contient des changements de tempo, le tempo change toujours pendant la reproduction. En outre, chaque fois que vous retournez au début du morceau ou à une autre position avec ou , le tempo préprogrammé est rétabli.

Remarque: En mode Song, l'EXR-46 OR nécessite automatiquement le mode de clavier PIANO SOLO. Vous pouvez utiliser le morceau comme accompagnement (et même faire appel à la partie Split ou Dual).

Remarque: Dans certains cas, l'écran peut afficher le message XG Light ou GM2 au lieu d'un nom de son. Ce message signifie que l'EXR-46 OR utilise un son que vous ne pouvez pas choisir avec les commandes en face avant. L'instrument compte 798 de ces sons "cachés" dont le seul but est d'assurer la compatibilité de reproduction XG/GM2.

Fonctions supplémentaires de reproduction

Les boutons [INTRO, ORIGINAL], etc. ont deux fonctions : une en mode Style (imprimée au-dessus des boutons) et une autre en mode Song (imprimée en dessous des boutons).

Activer le mode song

Les boutons ARRANGER & SONG CONTROLS ont deux fonctions : le choix de motifs des styles musicaux (quand l'icône ARRANGER est affichée) ou la navigation au sein d'un morceau (quand le bouton SONG est allumé).

Pour désire le mode Song (et les fonctions SONG CONTROL), vous devez appuyer sur le bouton [SONG]. Ce n'est qu'alors que les fonctions suivantes sont disponibles.

Avance, recul et retour au début

• Pour avancer (sauter à une mesure ultérieure du morceau), appuyez sur.
• Pour reculer (retourner à une mesure antérieure), appuyez sur.

L'affichage de mesure dans le coin supérieur droit de l'écran vous aidera à trouver la mesure voulue.

• Appuyez sur (Reset) pour retourner à la première mesure du morceau. Il faut arrêter la reproduction pour pouvoir utiliser le bouton.

Remarque: Dans certains cas, et ne sont pas disponibles. Cela ne se produit cependant que pour de très longs morceaux.

Remarque: L'utilisation du bouton , ou rappelle aussi le tempo préprogrammé du morceau.

Reproduction en boucle (repeat)

L'enregistreur de l'EXR-46 OR propose une autre fonction intéressante : la programmation de boucles de reproduction. Vous pouvez programmer ces boucles pendant la reproduction ou quand l'enregistreur est à l'arrêt.

(1) Appuyez sur MARKER A-B à l'endroit où vous voulez démarrer la boucle (l'icone A s'affiche dans le coin inférieur droit de l'écran).

(2) Avancez jusqu’à l’endroit où doit s’arrêter la boucle et appuyez à nouveau sur MARKER A-B (l’icone B-H s'affiche). Vous pouvez aussi programmer des boucles sur le vif. Songez cependant que l'enregistreur enregistre toujours le début (temps fort) de la mesure suivante.

(3) Si l'icône n'est pas déjà affichée, appuyez sur le bouton REPEAT A-B pour activer la boucle que vous venez de programmer.

Ce bouton permet d'activer et de couper la fonction "Repeat" de l'EXR-46 OR.

(4) Pour reproduire la boucle, appuyez sur le bouton START/STOP (qui s'appelle maintenant 1 / 1)

L'enregistreur passe à la mesure "A" et lance la reproduction. À la fin de la mesure "B", l'enregistreur retourne immédiatement au début de la mesure "A" et continue la reproduction du passage en boucle.

Si nécessaire, définissez d'autres repères en effectuant à nouveau les étapes (1) et (2).

Remarque: Le tempo est initialisé chaque fois que l'enregistreur retourne à la mesure "A".

Remarque: Dans certains cas, la fonction Marker peut être indisponible. Cela ne se produit cependant que pour de très longs morceaux.

Jeu "live" avec arrivage de morceau (minus one)

L'EXR-46 OR permet de couper la partie que vous pouvez jouer yourselves ou qui ne vous sert pas dans un contexte donné. C'est ce qu'on appelle la reproduction "Minus One".

S'il n'est pas allumé, appuyez sur le bouton SONG.

Si vous le voulez, vous pouvez alors désirer un morceau (voyez p. 79).

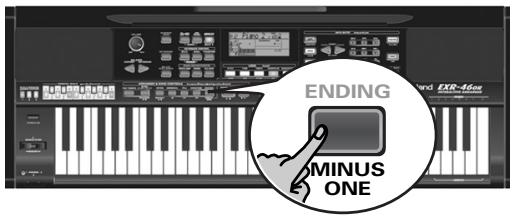

(2) Appuyez sur le bouton [MINUS ONE] (le message "MinusOne" s'affiche).

Les 5 boutons LOCK s'allument pour indiquer que toutes les pistes seront reproduites.

(3) Appuyez sur l'un des boutons LOCK pour couper la ou les pistes correspondantes. L'icône de la piste en question clignote. (Exemple: si vous éteignez le bouton [DRUMS], l'icône [10] se met à clignoter.)

Un bouton allumé indique que la ou les pistes en question sont audibles (et ne sont donc pas coupées). Vous pouvez aussi couper plusieurs pistes en éteignant les boutons LOCK correspondants.

L'icône MINUS ONE apparait et la partie est coupée.

Remarque: La partie Main n'adopte pas automatiquement le son et les réglages liés de la partie méloïdique.

Vous pouvez aussi étouffer plusieurs parties.

Que sont les pistes?

Nous avons choisi d'utiliser le terme "piste" pour plus de facilité. Nous l'avons emprunté aux enregistreurs multipiste, qui permettent d'enregistrer plusieurs parties jouées par un même musicien (une partie après l'autre).

Dans le cas de l'EXR-46 OR, ce terme sert uniquement à indiquer que vous avez affaire à des parties musicales distinctes. Ce qui compte ici (comme sur les logiciels de séquenceur), ce sont les canaux MIDI.

Les morceaux que vous enregistrez avec l'EXR-46 OR et les fichiers Standard MIDI que vous reproducez peuvent contenir jusqu'à 16 pistes (c.-à-d. des canaux MIDI). Très souvent, seules certaines pistes sont utilisées. Toutefois, les pistes suivantes figurent dans pratiquement chaque fichier Standard MIDI:

Piste 2: Basse

Piste 4: Mélodie

Piste 10: Batterie

Les boutons LOCK permettent de couper les pistes suivantes:

RIGHT-Correspond à la piste "4" du fichier Standard MIDI choisi droite. Coupe cette piste pour jouer vous-même la partie de main droite, tout en écoutant la partie de main gauche du fichier Standard MIDI. L'EXR-46 OR propose un superbe son de piano stéréo que vous pourriez utiliser.

[LEFT]-Correspond à la piste "3" du fichier Standard MIDI besoin. Les données musicales à vocation PEDagogique (surtout pour le piano) utilisent cette piste pour la partie de main gauche. Lisez aussi ci-dessus.

OTHERS- Étouffe toutes les pistes que vous ne pouvez pas couper avec les boutons LOCK restants, à savoir: 1, 3, 6~9, 12~16.

BASS-Coupe la piste "2", assignée à la partie de basse du fichier Standard MIDI.

DRUMS-Coupe la piste "10", assignée à la partie de batterie du fichier Standard MIDI.

Remarque: Vous pouvez aussi éteindre plusieurs boutons simultanément.

(4) Utilisez et pour lancer la reproduction. (5) Appuyez à nouveau sur pour arrêter la reproduction.

(6) Appuyez de nouveau sur [MINUS ONE] (ou sur l'un des

Appuyez de nouveau sur les "grands" boutons DATA ENTRY) pour désactiver la fonction du même nom.

Remarque : Vous pouvez sauvegarder le réglage Minus One avec le morceau sélectionné. Voyez page 109.

Changer les assignations de pistes

Si les fichiers de morceau n'utilisent pas le système GM (et ne correspondent donc pas aux assignations RIGHT, LEFT, BASS ou DRUM de la fonction Minus One), vous pouvez procéder comme suit pour assigner d'autres pistes (canaux MIDI) aux boutons LOCK [RIGHT], LEFT, BASS et DRUMS:

(1) Appuyez sur le bouton [MINUS ONE] pour activer la fonction du même nom. (2) Maintenez le bouton [RIGHT, LEFT, BASS ou DRUM] enfoncé. (3) Gardez ce bouton enfoncé et utilisez les boutons + pour lui assigner le canal MIDI désiré.

Exemple: Pour assigner le canal MIDI "10" au bouton [RIGHT], appuyez sur DATA ENTRY + jusqu'à ce que l'écran se présente comme ceci:

VALUE

10 RIGHT

(4) Appuyez de nouveau sur [MINUS ONE] (ou sur l'un des « grand » boutons DATA ENTRY) pour désactiver la fonction du même nom.

Remarque : Vous pouvez sauvegarder le réglage Minus One avec le morceau sélectionné. Voyez page 109.

7. Enregistrer votre jeu

L'EXR-46 OR compte une fonction Recorder 16 pistes qui vous permet d'enregistrer vos propres orchestres.

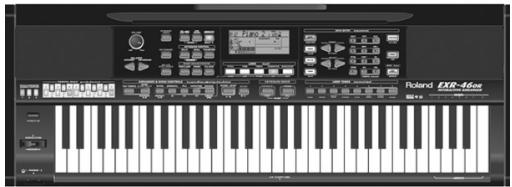

Fonctions de base d'enregistrement

Voyons d'abord la méthode la plus directe pour enregistrer votre jeu avec l'accompagnement de l'arrangeur.

Appuyez sur le bouton ARRANGER BAND.

L'icône ARRANGER apparait. Vous pouvez à présent transposer la tonalité de l'arrangeur en temps réel avec votre main gauche.

(2) Appuyez sur le bouton STYLE et choisissez un style musical (ou sélectionné une mémoire Music Assistant). (3) Choisissez la division voulue de l'arrangeur en appuyant sur INTRO, ORIGINAL ou VARIATION. (4) Appuyez sur le bouton START/STOP. (5) Utilisez TAP TEMPO ou les boutons + pour régler le tempo voulu. (6) Appuyez à nouveau sur [START/STOP] pour arrêter la reproduction de l'arrangeur. (7) Assignez le son voulu à la moitié droite du clavier. Appuyez sur TONE et utilisez les boutons FAMILY & SELECT, les boutons numériques ou les boutons de la section USER TONES. Voyez aussi page 90.

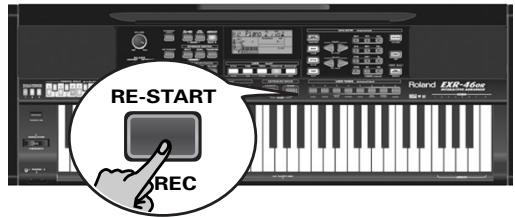

(8) Appuyez sur le bouton [REC ●].

Voici à quoi devrait ressembler l’écran (si ce n’est pas le cas, utilisez les boutons FAMILY [REC MODE]) pour le désir RECALL):

(Les icônes [RECORD et 1~16] clignotent.) Vous voilà en mode ALL : l'EXR-46 OR enregistre tout ce que vous et son arrangeur jouez.

Remarque: Si vous choisissez "REC ALL" avec les boutons FAMILY, le morceau dans la mémoire USERSONG de l'EXR-46 OR est effacé. Sauvegardez d'abord ce morceau si vous y tenez (voyez p. 109). Si vous avez appuyé uniquement sur REC, l'EXR-46 OR passe en mode Single (si la mémoire USERSONG contient déjà des données). Pour en savoir plus sur ce mode, voyez page 84.

(9) Lancez l'enregistrement avec l'une des méthodes suivantes:

• Appuyez sur START/STOP pour déclencher le jeu de l'arrangement avec la division spécifique. Le bouton V-LINK clignote alors pour indiquer le tempo et les battements (fonction BEAT).

Remarque: Si vous lancez l'enregistrement sans l'arrangeur et si vous comptez lancer ce dernier plus tard, il vaut mieux activer le métronome en appuyant sur le bouton [METRONOME].

• Activez la fonction SYNCR START et enfonsez une ou plusieurs touches à gauche du point de partage.

Remarque: Vous pouvez aussi enregistrer en mode PIANO SOLO (après avoir enforcé le bouton du même nom). Il est alors impératif d'utiliser le métronome. Vous pouvez régler la métrique du morceau avec la fonction MétroTS. Voyez page 74.

(10) Arrêtez l'enregistrement en suivant une des méthodes ci-dessous:

• Appuyez sur START/STOP.

• Appuyez sur le bouton ENDING pour lancer la phrase de fin (Ending). Le jeu de l'arrangeur et l'enregistrement s'arrêtent dès que la phrase finale se termine.

Écouter votre morceau

(1) Appuyez sur le bouton SONG. (2) Appuyez sur START/STOP pour lancer la reproduction.

(3) Appuyez à nouveau sur START/STOP pour arrêter la reproduction. (4) Appuyez sur pour retourner au début du morceau.

Autres fonctions d'enregistrement

Vous pouvez exploiter l'enregistreur 16 pistes de l'EXR-46 OR de diverses manières. Voyons à présent les autres méthodes d'enregistrement.

Modes

L'EXR-46 OR propose deux modes pour enregistrer de nouveaux morceaux et deux autres modes pour ajouter des parties ou corriger des passages existants.

Enregistrer un nouveau morceau

ALL Ici, vous pouvez enregistrer simultanément tout ce que vous et l'EXR-46 OR jouez:

• Arrangeur (accompagnement).
• Parties clavier (Main et Split ou Dual).

Clavier Ce mode permet d'enregistrer avec les parties clavier. Vous pouvez choisir la piste voulue. - Main et Split ou Dual

Ajout de parties à un morceau existant

Single Ce mode permet d'enregistrer sur une seule piste à la fois. Vous pouvez sélectionner la piste écrite.

Punch I/O Ce mode sert à corriger une partie d'un passage parfait pour le reste.

Remarque : Chaque fois que vous choisissez le mode ALL ou Keyboard, la mémoire USERSONG est effacée.

Mémoire de l'enregistreur

L'EXR-46 OR offre une mémoire de morceau qui peut contenir un morceau à la fois. Une fois votre morceau terminé, n'oubliez pas de le sauvegarder (voyez p. 114).

Pour éviter l'effacement accidentel du Song contenu dans sa mémoire interne, l'EXR-46 OR bascule automatiquement en mode Single après votre premier enregistrement. Songez que le fait de sélectionner "ALL" ou "Keyboard" efface le morceau dans la

mémoire USERSONG. Ne sélectionnez jamais "ALL" ni "Keyboard" pour ajouter des parties à un morceau existant - utilisez plutôt "Single" ou "Punch I/O".

D'autre part, vous ne pouvez pas désigner "Single" ni "Punch I/O" si la mémoire USERSONG ne contient pas encore de données.

Une dernière chose : la reproduction d'un fichier Standard MIDI efface le morceau contenu dans la mémoire de l'EXR-46 OR. Une fois le fichier SMF lu, ses données sont cependant disponibles (et peuvent être complétées en mode "Single" ou "Punch I/O").

Toujours à propos du mode ALL

Voici quelques remarques en complément à ce que nous avons vu à la p. 83:

Quand vous appuyez sur [REC], les 16 icônes de pistes et [RECORD] se mettent à clignoter, signalant que les 16 pistes sont disponibles pour l'enregistrement.

Voici à quoi correspondent les pistes (après l'enregistrement d'un morceau avec accompagnement de l'arrangeur):

1. Accomp1 2. Basse de l'arrangeur 3. Accomp2 4. → Main 5. Accomp 3 Dual* 7. Accomp4 Accomp5

9Accomp6 10 Batterie de l'arrangeur 11 Split 12 AutoBass* (voyez p.101) 13 14 15 Melody Intell. (voyez p. 87) 16 ( Main^ *)

( ) Une seule de ces parties peut être utilisée avec la partie Main. ( ) Si vous assignez un kit de batterie à la partie Main. Dans ce cas, la piste 4 n'est pas utilisée.

Par souci de facilité, nous avons indiqué les parties clavier avec le symbole "→" dans la liste ci-dessus.

Les parties inaudibles pendant l'enregistrement ne sont pas enregistrées. Les icônes de pistes 1~16 n'indiquent donc pas ce qui est enregistré mais ce que vous pouvez enregistrer.

Mode d'enregistrement keyboard

Le mode Keyboard permet d'enregistrer les parties clavier. L'arranger n'est pas disponible. Ce mode est surtout utile pour enregistrer une partie superposée et composée de maximum deux sons (Main + Dual) ou deux parties (Split à gauche, Main à droite). Si vous assignez un kit de batterie à la partie Main, vous pouvez enregistrer une partie de batterie.

Remarque: Le choix du mode Keyboard signifie que les données de morceau dans la mémoire interne de l'EXR-46 OR sont écrasées par votre nouvel enregistrement.

(1) Appuyez sur le bouton [REC]. (2) Appuyez sur FAMILY pour obtenir l'affichage suivant:

L'icône RECORD et les icônes de pistes clignotent.

(3) Pour créer un partage, appuyez sur le bouton . (4) Activez le métronome (si nécessaire) et réglez le tempo comme bon vous semble avec le bouton [TAP TEMPO] ou [+]. Si vous le voulez, vous pouvez aussi enregistrer sans métronome. Remarque: Si vous assignez un kit de batterie à la partie Main, votre partie de batterie est enregistrée sur la piste 16.

Mode d'enregistrement single

Ce mode n'est disponible que si la mémoire de morceau de l'EXR-46 OR contient déjà des données. Quand vous appuyez sur REC, l'icône RECORD et l'icône de la première piste vide se mettent à clignoter. Vous pouvez donc enregistrer directement une nouvelle partie. (Si toutes les pistes contiennent déjà des données, la piste 1 est.)

Toutefois, vous pouvez aussi remplacer une partie déjà enregistrée par une nouvelle version:

(1) Appuyez sur le bouton [REC]. (2) Appuyez sur FAMILY pour sélectionner "Single". (3) Utilisez les boutons SELECT ou les boutons numériques pour désirir la piste où vous pouze enregistrer.

Vous ne pouvez choisir qu'une seule piste à la fois (d'où le nom "Single"). Si vous choisissez une piste contenant déjà des données, la nouvelle version écrase l'ancienne.

(4) Si nécessaire, assignez le son voulu à la partie que vous comptez enregistrer (voyez p. 90).

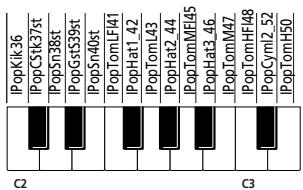

Si vous choisissez la piste [10], vous pourrez sélectionner des kits de batterie plutôt que des sons. La piste 10 est en effet réservée aux parties de batterie.

Remarque: Si vous utilisez le mode d'enregistrement Single pour ajouter des parties à un fichier Standard MIDI enregistré sur un autre instrument ou séquenceur, la piste 16 (ou toute autre piste définie comme "deuxième piste de batterie") peut aussi utiliser un kit de batterie que vous pouvez changer.

Remarque: Bien que la partie Main puisse être utilisée pour enregistrer toutes les pistes en mode Single, le MFX s'applique uniquement à la piste/au canal MIDI 4.

(5) Appuyez sur [START/STOP] pour lancer l'enregistrement. Après un décompte de deux mesures (voyez p. 101), vous entendez toutes les parties que vous avez déjà enregistrées. Jouez (et enregistrez) votre nouvelle partie. (6) Appuyez sur START/STOP pour arrêter l'enregistrement. (7) Retournez à l'étape (3) pour enregistrer des parties supplémentaires.

Punch I/O

Ce mode permet de recommencer l'enregistrement d'un extrait de piste (le deuxième refrain, par exemple). L'aspect important de ce mode est que les nouvelles données enregistrées n'effacent pas les données situées avant et après l'extrait réenregistré:

Partie originale

En revanche, en mode Single, toutes les données contenues dans la piste enregistrée sont remplacées par le nouvel extrait. (Si vous ne jouez rien pendant l'enregistrement, vous obtenez à la fin une piste entièrement vide.)

Comme pour le mode Single, il faut que la mémoire de l'EXR-46 OR contienne des données de morceau pour pouvoir activer le mode Punch I/O.

(1) Appuyez sur le bouton [REC]. (2) Appuyez sur FAMILY pour obtenir l'affichage suivant:

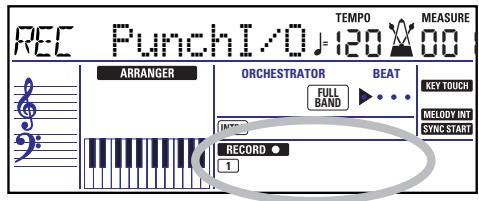

L'icône de piste clignotante (une seule) est celle de la première piste contenant déjà des données. Dans l'exemple ci-dessus, l'icône de la piste 1 clignote car celle-ci contient des données.

Utilisez les boutons SELECT ou les boutons numériques pour désirir la piste où vous pouvez enregistrer.

Vous ne pouvez choisir qu'une seule piste à la fois.

(4) Appuyez sur le bouton [START/STOP] pour lancer la reproduction des (vieilles) données de morceau. L'icône RECORD et l'icône de la piste (5) Quand l'enregistreur atteint la mesure où vous pouvez lancer l'enregistrement, appuyez de nouveau sur [REC ●]. L'icône RECORD cesse de clignoter et reste affichée. (6) Jouez l'extrait à recommencer. (7) Appuyez de nouveau sur REC pour couper l'enregistrement. La reproduction du morceau continue, donc... (8) Appuyez sur START/STOP pour arrêter la reproduction. (9) Appuyez sur START/STOP pour écouter la nouvelle version.

Si vous n'êtes pas satisfait, recommencez à partir de l'étape (3) ci-dessus.

Pour corriger une autre piste, retournez à l'objet (3).

Enregistrement punch i/o avec un commutateur au pied

Vous pouvez aussi utiliser un commutateur au pied en option pour lancer et arrêter l'enregistrement. Cette méthode est avantageuse car elle vous permet de garder les deux mains libres pour jouer sur le clavier (ou de piloter les effets Pitch Bend/Modulation de la main gauche tout en jouant la mélodie de la main droite.)

• Branchez un commutateur au pied DP-2, DP-6 ou BOSS FS-5U. en option à la prise FOOTSWITCH en face arrêté de l'EXR-46 OR.
• Appuyez sur le bouton FUNCTION (il doit s'allumer).

• Utilisez FAMILY pour sélectionner "KB SET". Les paramètres Function de l'EXR-46 OR sont divisés en 9 "families" selon une répartition logique. Dans le cas spécifique, il suffit de désirer le groupe contenant les réglages d'ensemble du clavier. Utilisez SELECT pour choisir le paramètre "FSW".

Sustain

Remarque : Voyez aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p. 80).

Utilisez les boutons [+ pour désir "Punch I/O". - Appuyez sur [SONG] pour retourner au mode d'enregistrement. - Reprenez l'étape (1) sous "Punch I/O".

Aux étapes (5) et (7), actionnez le commutateur au pied (au lieu d’enfoncer le bouton [REC ●]).

8. Fonctions arranger supplémentaires

Outre les fonctions Music Style élémentaires présentes aux pages 75 et suivantes, l'EXR-46 OR propose les fonctions décrites dans cette section. La plupart de ces fonctions ne sont disponibles que si vous appuyez sur le bouton ARRANGER BAND (l'icone ARRANGER doit être affichée).

La fonction One Touch automatise plusieurs tâches:

• L'arrangeur besoin le tempo préprogrammé du style musical.
• Les effets Reverb et Chorus sont réglés de façon appropriée.
• L'EXR-46 OR besoin dessous pour les parties Main, Split et Dual appropriés au style en vigueur.

Chaque style comporte 2 mémoires One Touch offrant des réglages différents pour les paramètres ci-dessus. Voici comment désigner l'une de ces mémoires:

Choisissez le style musical voulu (voyez p. 76). Appuyez sur le bouton ONE TOUCH.

La plage numérique dans le coin supérieur gauche de l'écran indique "OT", suivi du numéro de la mémoire One Touch choisie.

Si le bouton DATA ENTRY [TONE] s'allume, l'écran affiche un nom de son ("Piano 2" dans l'exemple ci-dessus).

(3) Appuyez à nouveau sur le bouton ONE TOUCH pour CHOISIR "OT2".

La fonction One Touch doit être activée après chaque sélection d'un nouveau style musical.

Remarque: Vous pouvez aussi utiliser la fonction One Touch pour les styles sur disquette et disponibles via USB, mais elle a moins d'utilité.

Utiliser le music assistant

L'EXR-46 OR propose une fonction pratique baptisée MUSIC ASSISTANT. Elle permet d'effectuer rapidement les réglages appropriés du morceau que vous pouvez jouer. Elle prépare tout pour le travail avec l'arrangeur (style, sons, effets, etc.). La fonction Music Assistant n'est pas disponible pour la reproduction de morceau.

Les paramètres suivants sont automatiquement modifiés quand vous désirez une mémoire Music Assistant:

• Style musical
• Tempo
• Sons des parties Main, Split et Dual
• Réglages d'effets
• Band Orchestrator Dynamique

(1) Appuyez sur le bouton [MUSIC ASSISTANT].

Il s'allume et l'écran affiche le nom du dernier réglage Music Assistant que vous avez sélectionné (ou de la première mémoire Music Assistant).

(2) Utilisez FAMILY 📁 📁 pour désigner la "famille" (c.-à-d. le genre) contenant les réglages Music Assistant voulu.s.

Voici les familles disponibles : MAKSOUM, SAIDI, MASRI, MALFOUF, ARABI, TRADITIONAL, OR-WORLD, KHALIGI, TURKISH.

(3) Utilisez SELECT pour sélectionner la mémoire Music Assistant voulue dans la famille. La première pression sur SELECT (ou affiche le nom du premier paramètre Music Assistant du groupe sélectionné. Comme le premier paramètre est déjà choisi, si vous comptez l'utiliser, vous ne devez pas appuyer sur le bouton SELECT. En revanche, vous devez utiliser le bouton SELECT ou pour CHOISIR un autre paramètre Music Assistant du même groupe. Vous pouvez aussi utiliser les boutons numériques. Voyez aussi (p.80).

Remarque : Si nécessaire, vous pouvez alors modifier les réglages qui ne vous plaisent pas (choisir un autre son pour la partie Main, par exemple) et sauvegarder votre nouvelle version dans un programme utilisé (voyez p. 105).

Melody Intelligence est une fonction qui ajoute une deuxième voix (des notes d'harmonie) aux mélodies que vous jouez de la main droite. En fait, la fonction Melody Intelligence se base sur les deux moitiés du clavier pour déterminer les notes à jouer:

• Elle examine les notes de la mélodie dans la moitié droite et...
• Elle analyse les accords que vous jouez dans la moitié gauche pour déterminer quelles notes elle doit ajouter à votre mélopie.

Appuyez sur le bouton [MELODY INTELLIGENCE] pour afficher l'icône correspondante à l'écran.

Changer le type d'harmonie melody intelligence

L'EXR-46 OR propose 18 types d'harmonie différentes pour la fonction MELODY INTELLIGENCE. Ces voix spécifiques définissent le nombre de notes d'harmonie et la manière dont ces notes sont ajoutées à votre mélodie.

Pour désigner un autre type d'harmonie, maintenez enfoncé le bouton [MELODY INTELLIGENCE] jusqu'à ce que le message "M. I." s'affiche dans le coin supérieur gauche de l'écran. Utilisez ensuite les boutons [+] pour désirées. Vous avez le choix entre les types suivants:

1 Duet

6 Block

11 Gospel

16 WltzOrg

2 Organ

7 BigBand

12 Romance

17 OctvTpe1

3 Combo

8 Country

13 Latin

18 OctvTpe2

4 Strings

9 Traditnl

14 CntrGuit

5 Choir

10 Broadway

15 CntrBald

Remarque: Vous pouvez sauvegarder les réglages MELODY INTELLIGENCE dans un programme utilisateur.

Mode PIANO

En mode PIANO, la partie Main est assignée au clavier entier. Bien qu'au départ, l'EXR-46 OR affecte un son de piano à la partie Main, vous pouvez désirer un autre son et sauvegarder votre réglage dans un programme utilisateur.

Voici la principale différence entre PIANO SOLO et PIANO : dans ce dernier, les parties mélodiques de l'arrangement sont disponibles, ce qui n'est pas le cas en mode PIANO SOLO.

Toutefois, il n'y a pas de partage pour la reconnaissance d'accords dans ce mode (vous vous souvenez peut-être que le clavier de l'EXR-46 OR est partagé quand vous activez le bouton

ARRANGER BAND): l'arrangeur décode chaque accord joué - peu importe l'endetroit où vous le jouez. Pour que l'arrangeur joue un autre accord, il faut que vous jouiez au moins les trois notes qui constituent l'accord. Vous pouvez jourer plus de trois notes d'accord mais n'oubliez pas que deux notes ne suffiront pas pour que l'arrangeur change d'accord.

Lorsque vous utilisez une pédale de maintien optionnelle, toutes les notes que vous jouez simultanément sont considérées comme notes d'accord, peu importe si vous les jouez de la main gauche ou droite.

(1) Appuyez simultanément sur les boutons [ARRANGER BAND] et [PIANO SOLO] (ils s'allument tous les deux). L'écran affiche brièvement "PianoMod" et l'icône ARRANGER clignote.

(2) Appuyez sur STYLE et servez-vous des boutons SELECT pour sélectionner un style musical. Voyez aussi p. 76. (3) Appuyez sur TONE et servez-vous des boutons FAMILY et SELECT (ou des boutons USER TONES) pour assigner un autre son à la partie Main.

Voussoupiezaussiajouterla partiedUAL (page74). Meme la partieSPLITestdisponible(bienque la reconnaissanced'accordsoit active sur leclavier entier).

(4) Appuyez sur ARRANGER BAND ou PIANO SOLO pour quitter le mode PIANO.

Cette fonction permet de changer la manière dont l'arrangeur interprète les accords que vous jouez.

Quand cette fonction est coupée (réglage par défaut), la partie Acc Bass joue la tonique des accords pilotant l'arrangeur. Si vous jouez un Do (C) ou un accord de Do, la basse joue un Do (C) ; si vous jouez un accord La mineur (ou si vous appuyez sur le La et le Do à sa droite), la basse joue un La, etc.

En activant la fonction Bass Inversion, vous pouvez spécifier la note jouée par la basse. Partie de basse (la note la plus basse de vos accords). Activez Bass Inversion pour des morceaux reposant plus sur la basse que sur des motifs d'accord (exemple: C - C/B - C/Bb, etc.).

(1) Appuyez sur le bouton FUNCTION.

(2) Utilisez FAMILY pour sélectionner "ARR SET".

Les paramètres Function de l'EXR-46 OR sont divisés en 9 "familles" selon une répartition logique. Comme le paramètre Bass Inversion est une fonction de l'arrangeur, vous devez choisir les réglages de l'arrangeur (et donc ARR SET).

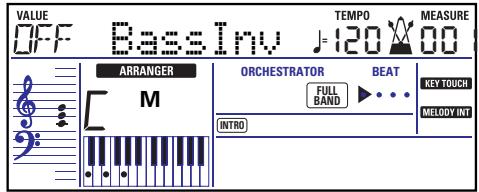

(3) Utilisez SELECT pour désigner le paramètre "Bass Inu".

(4) Appuyez sur le bouton + afin de désirer "ON" pour "VALUE". Remarque: Voyez aussi (p. 80). (5) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction. Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisé (voyez p. 105).

Autres fonctions pour styles musicaux

Vous disposez d'autres fonctions liées aux styles musicaux. Vous pouvez les régler avec le menu FUNCTION ; certaines sont décrites ailleurs :

• Balance entre les parties Keyboard et les parties Music Style (voyez p. 78) Volume de certaines parties Music Style (voyez p. 101)
• Point de partage de l'arrangeur (voyez p. 100)
• Fonction Hold pour les notes de l'arrangeur (voyez p. 102).

9. Travailler avec des gammes orientales

L'EXR-46 OR permet de changer la façon dont toutes les notes du même nom sont accordées. Exemple: Si vous appuyez sur le bouton ORIENTAL SCALE [B] (son témoin s'allume), l'accord de cette note diminue d'un quart de ton (-50 cents). Cette modification vaut alors pour tous les Si bémol du clavier.

Diminuer la hauteur de certaines notes d'un quart de ton

Appuyez sur un bouton ORIENTAL SCALE pour diminuer la hauteur des notes correspondantes d'un quart de ton (le témoin du bouton doit s'allumer).

(2) Si vous souhaitez diminuer la hauteur d'autres notes, appuyez sur le ou les boutons ad hoc.

Si vous vous êtes trompé de bouton (que son témoin est allumé), appuyez de nouveau sur le bouton en question de sorte que son témoin s’éteigne. Les notes correspondantes retrouvent alors leur hauteur normale.

Travailler avec d'autres accords

Les boutons ORIENTAL SCALE permettent d'alterner la hauteur des notes correspondantes entre l'accord occidental et un réglage un quart de ton (-50 cents) plus bas.

Vous disposez toutefois d'autres valeurs d'accord.

Maintenez enfoncé le bouton ORIENTAL SCALE de la note dont vous pouvez modifier l'accord, jusqu'à ce que l'écran indique Scale, suivi du nom de la note.

Vous pouvez aussi choisir cette page et ce paramètre avec le menu Function. Voyez page 103.

(2) Modifiez l'accord de la note avec les boutons DATA ENTRY - 1 +

Plage de réglage: -64~63 cents.

Remarque: Pour retrouver la valeur par défaut, appuyez simultanément sur + et -.

Sauvegarder et charger les réglages d'accord (SCALE MEMORY)

Une fois que vous avez trouvé des réglages d'accord qui vous plaisent, vous pouvez les sauvegarder dans une des trois mémoires Scale Memories. Cela vous permettra de les charger lorsque vous en avez besoin. Voici la marche à suivre:

(1) Accordez les notes comme bon vous semble (voyez ci-dessus). (2) Maintenez enfoncé le bouton SCALE MEMORY (1~3) correspondant à la mémoire où vous pouvez sauvegarder vos réglages.

(3) Attendez que les trois témoins SCALE MEMORY s'allument brièvement, puis relâchez le bouton enfoncé.

Si nécessaire, vous pouvez désirer une autre mémoire Scale en appuyant brièvement sur le bouton SCALE MEMORY de la mémoire contenant les réglages voulus.

Pour retourner à l'accord occidental, appuyez de nouveau sur le bouton SCALE MEMORY pour éteindre son témoin et/ou désactiver tous les boutons ORIENTAL SCALE dont le témoin est allumé.

Dans le second cas, le témoin SCALE MEMORY de la dernière mémoire choisie met à clignoter pour indiquer que les réglages ORIENTAL SCALE actuels ne correspondent plus à ceux contenus dans la mémoire actuellement sélectionnée.

Les réglages ORIENTAL SCALE sont également sauvegardés dans le programme utilisateur et ne doivent pas nécessairement être sauvegardés dans une des mémoires SCALE MEMORY. Quand vous sélectionnez un programme utilisateur dont les réglages d'accord sont différents de ceux de la dernière mémoire sélectionnée, le bouton correspondant (1~3) se met à clignoter.

Remarque: À la sortie d'usine, les mémoires Scale Memory de l'EXR-46 OR contiennent déjà des réglages courants (voyez ci-dessus).

Remarque: Pour savoir comment définir les sections touchées par les réglages Scale Tune, voyez "Scl Mode" (p. 103).

Choix de sons pour les parties main, split et dual

L'EXR-46 OR offre environ 524 sons pour le jeu de mélodies (les autres correspondant plus à des effets sonores). Ces sons doivent être assignés à une partie clavier (qui sont au nombre de trois) : Main, Split et Dual (voyez aussi p. 73).

Sélection d'un dessin disponible

Contrairement aux instruments de type arrangeur plus anciens, l'EXR-46 OR n'utilise plus de banques, numéros et variations : une seule et même procédure logique permet de sélectionner tous les lessons disponibles.

Appuyez sur le bouton DATA ENTRY TONE (il doit s'allumer).

(2) Pour assigner un autre son à la partie Split ou Dual, maintenez le bouton [SPLIT] ou [DUAL] enfoncé et effectuez les opérations suivantes.

Remarque: Passez à l'étape (5) si vous préférez entrer le numéro du son avec le pavé numérique ([0~9]). C'est en fait la seule méthode pour désirer un dessons disponibles.

(3) Utilisez FAMILY pour désirer la famille de sons.

Voyez les familles disponibles ci-dessous. Quand vous sélectionnez une autre famille, le premier son du groupe en question est automatiquement choisi.

PIANO (001~011) E. PIANO (012~026) KEYBOARD (027~033) - CHR PERC (034~063) ORGAN (064~097) - ACCORDN (098~111) A. GUITAR (112~129) E. GUITAR (130~163) BASS (164~217) STRINGS (218~263) VOCAL (264~275) SAX (276~287)

WIND (288~301) AC BRASS (302~329) SYNBRASS (330~343) SYNLEAD (344~380) POLY SYN (381~391) - PAD (392~426) ETHNIC1 (427~499) - ETHNIC2 (500~550) PERCUSSION (551~575) - SFX (576~617) - DRUM KIT (618~650)

Remarque: La liste des sons disponibles figure à la page 120.

Utilisez SELECT pour choisir un son dans la famille sélectionnée.

La première pression sur SELECT affiche le nom du premier son du groupe. Le premier son étant déjà sélectionné, si vous comptez l'utiliser, vous ne devez pas appuyer sur le bouton SELECT. En revanche, utilisez le bouton SELECT pourCHOISIR un autre son du même groupe.

Utilisez les boutons numériques [0~9] pour choisir d'autres sons de la famille actuelle qui sont "sautés" par les boutons SELECT.

Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisateur (voyez p. 105).

Vous pouvez aussi utiliser les boutons numériques. Voir aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p.80) et remplacez "morceau" par "son" dans les explications.

Utiliser les boutons USER TONES

Les boutons USER TONES permettent de désigner directement 8 sons mélodiques ou kits de batterie (sans utiliser les boutons [TONE], FAMILY, SELECT et/ou les boutons numériques). Ces boutons commencent par charger les sons qui leur sont assignés à l'usine (mais vous pouvez le changer).

Sons "favoris" sont assignés aux catégories en question, ce qui vous permet de choisir rapidement un son de piano, de cordes, etc. Vous pouvez toutefois changer ces assignations de ces boutons.

Remarque : Le bouton TONE [DRUMS] est uniquement disponible pour la partie Main.

Assigner un autre son à un bouton USER TONES

Pour changer le son assigné à un des 8 boutons USER TONES:

(1) Sélectionnez le son à assigner en suivant la procédure décrite ci-dessus. (2) Maintenez le bouton USER TONES désiré enfoncé. L'écran affiche brièvement le message "Mérimižed".

Vous pouvez assigner le son (ou kit de batterie) de votre choix à n'importe quel bouton USER TONES pour le sélectionner ultérieurement d'une simple pression sur ce bouton.

Remarque : Vous pouvez sauvegarder les assignations dans un programme utilisateur (voyez p. 105). Ce bouton permet d'effectuer jusqu'à 1600 assignations différentes (car il y a 200 programmes utilisateur).

Pour sélectionner le son assigné en usine à un des boutons USER TONES, appuyez deux fois rapidement ("double-cliquez") sur ce bouton.

Kits de batterie

Les 33 derniers "sons" (618~650) sont des kits de batterie ("Drum Sets"). Quand vous choisissez un de ces kits, un son différent est assigné à chaque touche du clavier. La dernière touche à gauche pilote un son de grosse caisse (alias "Kick"). La touche blanche juste à côté pilote un son de caisse claire, etc. Essayez de jouer un rythme de batterie en actionnant plusieurs touches simultanément ou tour à tour.

Les kits de batterie sont des ensembles comprenant plus de 90sons affectés chacun à une note du clavier.

Remarque: Vous ne pouvez assigner les kits de batterie qu'à la partie Main (et non aux parties Split et Dual).

Remarque: Un kit (592) propose des effets sonores (SFX) qui ne servent pas à "jouer de la batterie" mais plutôt à produire divers bruitages.

Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisé (voyez p. 105).

Effets sonores ("SFX")

L'EXR-46 OR contient aussi des effets sonores individuels (comme Train, "Kitty", "HorseGallop", etc.) plus des sons de batterie et de percussion individuels 576~617. Ils sont affectés à la tessiture entière de la partie pour laquelle vous les désirez (Main, Split ou Dual). Notez que ces sons ne fonctionnent pas comme les kits de batterie : ici, un seul son est assigné au clavier - et peut servir à jouer une mélodie (même si les mélodies "de train" ne produisent sans doute que des effets tout au plus "intéressants").

Nous vous conseillons donc de procéder comme suit:

Appuyez sur le bouton . Détérminez si vous voulez jouer l'effet sonore ou le son de percussion de la main gauche ou de la main droite. Pour le jeu de la main gauche, assignez un son entre "576" et "617" à la partie Split. Pour piloter l'effet de la main droite, assignez-le à la partie Main. Changez le point de partage (page 100) de sorte que seules quelques touches soient assignées au pilotage du son de percussion/de l'effet sonore ("C6" pour jouer l'effet de la main droite et "C3" pour le jouer de la main gauche). Pour produire un effet convaincant, vous devrez peut-être aussi modifier le réglage MAIN Oct. ou SPLT Oct. (page 101). Si vous assignez un effet sonore/son de percussion à la partie Split, voici les plages de clavier que vous pourriez obtenir.

Partie Split (effet sonore/son de percussion) Partie Main (son mélodique)

Utiliser le mode DRUM PAD

Le mode Drum Pad vous permet d'assigner des sons de batterie/percussion ou des effets spéciaux aux 8 touches les plus hautes (étiquetées "DRUM PAD") afin de les utiliser en temps réel. Cette fonction reste disponible même quand la fonction V-LINK est active.

Utiliser la fonction drum pad

Appuyez simultanément sur les boutons et

L'écran prend l'aspect suivant:

Le message "dP" signifie que le mode "Drum Pad" est actif.

(2) Appuyez sur les touches de la zone DRUM PAD (1~8) pour écouter les sons.

Ces touches ne sont plus disponibles pour jouer la mélodie : elles pilotent les 8 sons de batterie/percussion.

Vous pouvez aussi assigner d'autres sons de batterie et de percussion à ces touches. Voir page 101 pour en savoir plus. Vous pouvez sauvegarder ces assignations dans un programme utilisé (page 105).

Note: Si vous sélectionnez le mode Drum Pad après avoir assigné un kit de batterie à la partie Main, la partie Main reprend le dernier son "mélodique" utilisé (ou le son par défaut). Vous ne pouvez pas journer une partie de batterie ou de percussion avec la partie Main quand le mode Drum Pad est actif. Inversement, l'assignation d'un kit de batterie à la partie Main quand le mode Drum Pad est actif coupe le mode Drum Pad.

(3) Appuyez de nouveau sur les boutons + pour quitter le mode Drum Pad.

Transpose

La fonction Transpose change la hauteur des notes et des accords joués. Si vous devez changer de tonalité pour un chanteur ou un autre instrument, vous n'aurez aucun mal à mettre à jour les notes : il suffit de définir la valeur Transpose et de jouer votre morceau comme d'habitude pour obtenir la tonalité spécifique.

Il existe en fait deux fonctions de transposition, une ("USRTrnp") dont le réglage peut être sauvegardé dans un programme utilisé et une autre ("GLBTrnp") qui s'applique à toutes les sections. Son réglage est ajusté (ou soustrait) à la valeur "USRTransp". Ce réglage n'est pas sauvegardé.

Commençons par la fonction "USRTrnsp", assignée au bouton TRANSPOSE:

Appuyez sur le bouton TRANSPOSE.

L'écran se présente maintenant comme ceci:

(2) Utilisez + et/ou les boutons numériques ([0~9]) pour régler l'intervalle de transposition voulu.

Plage de réglage: -12~12 demi-tons. Un "demi-ton" correspond à l'écart entre une touche blanche et une touche noire (ou entre deux touches blanches adjacentes, à savoir "Mi"/"Fa" et "Si"/"Do").

Appuyez plusieurs fois sur + ou - pour transposer le clavier vers le haut ou vers le bas. Vous pouvez aussi définir directement l'intervalle de transposition voulu en appuyant sur le bouton numérique correspondant.

Pour transposer le clavier vers le bas, maintenez le bouton enfoncé en appuyant sur un bouton 0 9 (cela permet de transposer le clavier de maximum 9 demi-tons vers le bas).

Exemple: Si vous voulez entendre un "E" (Mi) chaque fois que vous jouez un "C" (Do), choisissez "4". Toutes les autres notes sont décalées du même intervalle, de sorte que vous sonnez en Mi majeur alors que vous jouez en fait en Do majeur.

La valeur correspondante et l'icône TRANSPOSE apparaissent à l'écran.

(3) Pour désactiver la fonction Transpose, répétez les étapes (1) et (2) en entrant la valeur "0" (pas de transposition).

Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisé (voyez p. 105).

Remarque: Vous disposez aussi d'une fonction permettant de désactiver chaque(s) section(s) affectée(s) par la fonction Transpose. Voyez "TransMod" (p. 100).

(4) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Il existe une commande de transposition permettant de changer la hauteur de toutes les sections de l'EXR-46 OR. Sa valeur s'ajoute à l'intervalle de transposition actuel jusqu'à ce que vous la régliez de nouveau sur "0" ou que vous mettiez l'EXR-46 OR hors tension.

(1) Appuyez sur le bouton TRANSPOSE. L'écran affiche alors le message "USR Trans". (2) Appuyez une fois sur le bouton SELECT pour sélectionner le paramètre suivant:

VALUE

GLETrnsP

(3) Utilisez + et/ou les boutons numériques ([0~9]) pour régler l'intervalle de transposition voulu. Plage de réglage: -6 0 5 demi-tons. Ce réglage est ajouté à (ou soustrait de) la valeur "USRTrnp" pour toutes les sections et tous les programmes utilisateur. Appuyez plusieurs fois sur + ou - pour transposer le clavier vers le haut ou vers le bas. Vous pouvez aussi définir directement l'intervalle de transposition voulu en appuyant sur le bouton numérique correspondant. Pour transposer le clavier vers le bas, maintenez le bouton enfoncé en appuyant sur un bouton 0~6 (cela permet de transposer le clavier de maximum 6 demi-tons vers le bas). Dès que vous sélectionnez une autre valeur que "0", l'icône TRANSPOSE se met à clignoter pour signaler que l'EXR-46 OR applique toutes les sections. (4) Pour désactiver la transposition globale, répétez l'étape (3) en entrant toutefois la valeur "0" (pas de transposition). L'icône TRANSPOSE cesse de clignoter (et disparaît si la fonction "USRTnsp" n'est pas active). Remarque: Ce réglage n'est pas sauvegardé dans un programme utilisateur et est initialisé lorsque vous mettez l'EXR-46 OR hors tension. (5) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

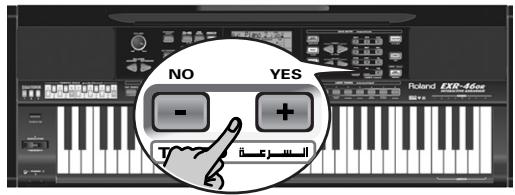

Réglages d'octave

L'EXR-46 ou vous permet de transposer les parties Keyboard (Main, Split, Dual) 4 octaves vers le haut ou vers le bas. Pour changer la transposition d'octave d'une partie, maintenez enfoncé TONE (partie Main), SPLIT (partie Split) ou DUAL (partie Dual) en appuyant sur (vers le bas) ou + (vers le haut).

Autres fonctions liées aux parties clavier

Voici d'autres fonctions concernant les parties Keyboard, c.-à-d. les parties que vous jouez. Vous pouvez les régler avec le menu FUNCTION ; certaines sont décrites ailleurs :

Dynamique du clavier (voyez p. 94) - Master Tune (voyez p. 99) Volume des parties Keyboard (voyez p. 101) - Fonction Intelligence de la partie Split (voyez p. 100) - Fonction Hold de la partie Split (voyez p. 100)

Sensibilité au toucher (keyboard touch)

L'EXR-46 OR est sensible au toucher: le volume et la brillance des notes Main, Split et Dual dépendent de la force/de la vitesse avec lesquelles vous enfoncer les touches.

Tous les instruments acoustiques (piano, violon, flûte, batterie, etc.) sont sensibles au toucher. Plus vous jouez fort, plus le volume et la brillance des notes produites augmentent, recréant un effet entièrement naturel. (C'est pourquoi la fonction KEYBOARD TOUCH est activée à la mise sous tension de l'EXR-46 OR.)

Si l'EXR-46 OR est votre tout premier instrument de musique, vous serez peut-être un peu distrait par les variations de volume et de timbre des notes jouées.

(1) Si l'icone KEY TOUCH n'est pas affichée, appuyez sur le bouton KEYBOARD TOUCH pour activer la sensibilité au toucher de l'EXR-46 OR.

(2) Appuyez à nouveau sur ce bouton pour désactiver la fonction KEYBOARD TOUCH une fois que vous n'en avez plus besoin. (3) Pour définir une valeur de toucher fixe, maintenez enfoncé le bouton [KEYBOARD TOUCH] jusqu'à ce que le message "KbdTouch" s'affiche.

VALUE

(4) Servez-vous des boutons numériques et/ou + pour définir la valeur de toucher qui sera utilisée pour toutes les notes que vous jouez (1~127).

"1" produit un niveau très bas (souvent inaudible), tandis que "127" correspond au toucher maximum (produisant des notes fortes et brillantes). Cette valeur sert seulement quand l'icône

KEY TOUCH n'est pas affichée (sinon, toutes les notes ont les valeurs de toucher correspondant à la force avec laquelle vous enfoncez les touches).

(5) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Remarque: Certains sons bénéficient de la "commutation par toucher". Dans ce cas, vous pouvez alterner entre deux sons en jouant plus ou moins fort sur le clavier. Ne désactivez ce paramètre que si cela permet d'augmenter votre confort de jeu. Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisateur (voyez p.105).

Remarque: La fonction Keyboard Touch concerne toutes les parties que vous pouvez jouer vous-même (les "parties Keyboard") : Main, Split et Dual.

Pitch bend et modulation

Le levier BENDER/MODULATION à gauche du clavier permet d'ajouter deux types d'effets aux notes des parties Keyboard. Vous pouvez même utiliser ces effets simultanément si vous le voulez.

Poussez le levier vers l'arrière de l'EXR-46 OR pour ajouter un effet de vibrato ("tremblotement") aux notes jouées.

L'axe de modulation permet aussi d'alterner entre les vitesses lente et rapide de l'effet Rotary (si le type "Rotary" est assigné au MFX).

(2) Poussez le levier à gauche pour diminuer temporairement la hauteur des notes jouées. Poussez-le à droite pour augmenter la hauteur des notes.

(3) Pour chacun de ces types d'effets, vous pouvez relâcher le levier quand vous n'avez plus besoin de l'effet.

Remarque: Si nécessaire, vous pouvez changer l'intervalle de Pitch Bend. Voyez "PB Range" (Plage de Pitch Bend) (p. 100).

Remarque: La modulation n'est pas disponible quand le type "Rotary" est assigné au MFX. Dans ce cas, l'axe de modulation du levier sert à alterner entre les vitesses lente et rapide de l'effet.

Commutateur au pied

La prise FOOTSWITCH de l'EXR-46 OR (sur le panneau arrière) permet de brancher un commutateur au pied DP-2, DP-6 ou BOSS FS-5U. En option.

Vous pouvez utiliser ce commutateur au pied pour maintenir les notes jouées (fonction par défaut), comme pédale douce ou pédale tonale (sostenuto), pour changer la vitesse de l'effet Rotary (MFX) et pour d'autres fonctions encore. Voyez "FSW" (Footswitch Assign)" (p. 100) et "Utiliser les sorties et un commutateur au pied" (p. 117).

Pour utiliser le commutateur au pied afin de maintenir les notes jouées, procédez comme suit:

(1) Branchez un commutateur au pied DP-2, DP-6 ou BOSS FS-5U à la prise FOOTSWITCH. (2) Jouez une note de la main droite. (3) Appuyez sur le commutateur au pied. (4) Relâchez la touche. Le son de la note ou des notes jouées continue après le relâchement des touches en question. (5) Pour couper le son de la note ou des notes, relâchez le commutateur au pied.

Utilisation des effets

L'EXR-46 OR contient des processeurs d'effets numériques Reverb et Chorus. Vous pouvez activer/couper ces effets et choisir d'autres types. En outre, vous pouvez régler le niveau d'envoi Send (la quantité de Reverb ou de Chorus) appliqué aux différentes parties Keyboard. Retenez que l'effet Chorus ne peut pas être combiné avec le MFX (vous devez donc choisir entre Chorus et MFX pour la partie Main).

Utiliser le processeur multi-effet (MFX)

Vous appuyez sur le processeur multi-effet (MFX) à la partie Main. Contrairement aux processeurs Reverb et Chorus, qui produisent des effets liés à l'ambiance (REV) et à la modulation (CHR), le processeur MFX génère divers effets (47), dont certains sont des combinaisons de deux effets.

(1) Appuyez sur le bouton FUNCTION (il doit s'allumer).

(2) Utilisez FAMILY pour sélectionner "EFFECTS". Les paramètres Function de l'EXR-46 OR sont divisés en 9 "familles" selon une répartition logique. Pour effectuer cette procédure, il faut désirer le groupe des effets. (3) Utilisez SELECT pour désirer le paramètre "MFX".

Remarque: Voyez aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p. 80).

Le message "Off" indique que le MFX n'est pas actif.

(4) Pour activer le MFX, CHOISISEZ un des 47 types avec les boutons + +

Off: Le MXF est désacté.

Enhancer: L'effet Enhancer contrôle la structure des harmoniques des hautes fréquences, rendant le son plus pétillant et serré.

Overdrive1~4: L'Overdrive crée une légère distorsion semblable à celle produite par les amplis à lampes. Divers types d'overdrive sont disponibles: (1) petit combo, (2) combo, (3) tour d'amplification (2 enceintes), (4) tour d'amplification (3 enceintes).

Distort1~4: Cet effet produit une distorsion plus intense que l'effet overdrive. Les numéros correspondent à des types de distorsion.

Phaser: Ajoute un son déphasé par rapport au son original et produit une modulation tournante créée une impression d'espace et de profondeur.

AutoWah: L'effet Auto Wah module un filtré pour créer des changements cycliques du timbre.

Rotary: L'effet Rotary simule l'effet d'un haut-parleur rotatif classique. Effet idéal pour orgue électrique. Dans ce cas, l'axe MODULATION du levier BENDER/MODULATION sert à alterner entre les vitesses lente et rapide de l'effet: poussez le levier vers l'arrière de l'EXR-46 OR pour alterner entre les vitesses des ondulations.

StFlangr: Voici un flanger stéréo produisant une résonance métallique qui rappelle quelque peu un avion décollant ou atterrissant.

SpFlangr: Voici "Step Flanger" avec des paliers bien audibles au lieu d'un changement de hauteur continu.

Compress: Un compresseur atténue les crêtes de signal, accentue les bas niveaux et aplanit le volume global.

Limiteur: Un limiteur empêche le volume de dépasser un certain niveau (Threshold) sans accentuer les bas niveaux.

HexaCho: Hexa Chorus se sert d'un chorus à 6 phases (six couches de son avec chorus) pour rendre le son plus riche et plus vaste.

Tremolo Chorus est un chorus avec du tremolo (modulation cyclique du volume).

StChorus: Chorus stéréo.

Space-D: Un chorus multiple qui ne donne pas une impression de modulation mais produit un chorus transparent (un parfait "faiseur de stéréo").

StDelay: Cet effet répète le signal d'entrée, crée ainsi des échos (répétitions de signal).

Mod Dly: Cet effet ajoute de la modulation au son retardé et produit un effet semblable à celui d'un flanger.

3Tap Dly: Le Triple Tap Delay produit trois sons retardés; centre, gauche, droite.

4Tap Dly: Effet delay avec quatre lignes de retard.

TmCtrDly: Cet effet permet de contrôler le temps de retard en temps réel.

Reverb: Un superbe effet de réverbération.

GteRevNr: Gate Reverb est un type spécial de réverbération qui coupe brutalement le son réverbéré (au lieu de le faire diminuer progressivement).

GteRevRv: Un effet Gate Reverb inverse.

GteRevS1: Le son réverbéré passé de droite à gauche.

GteRevS2: Le son réverbéré passé de gauche à droite.

2PitchShf: Un effet pitch shifter change la hauteur du signal entrant. Cet effet à 2 voix a deux pitch shifters et permet donc d'ajouter deux copies transposées au signal original.

FbPitchShf: Voici un effet pitch shift avec plusieurs répetitions.

OD▶Chorus: Overdrive et chorus branchés en série. ("En série" signifie que le premier effet est aussi traité par le second.)

OD▶Flanger: Overdrive et Flanger branchés en série.

OD▶Delay: Overdrive et Delay branchés en série.

DSChorus: Distorsion et Chorus branchés en série.

DSFlanger: Distorsion et Flanger branchés en série.

DS▶Delay: Distorsion et Delay branchés en série.

EHChorus: Enhancer et Chorus branchés en série.

EH>Flanger: Enhancer et Flanger branchés en série.

EH▶Delay: Voici un enhancer et un delay branchés en série.

Cho Dly: Chorus et Delay branchés en série.

FL▶ Delay: Flanger et Delay branchés en série.

Cho Flgr: Chorus et flanger branchés en série.

Cho/Dly: Chorus et delay branchés en parallèle. ("En parallèle" signifie que le signal d'entrée est traité par deux effets qui n'ont aucune interaction.)

FL/Delay: Flanger et Delay branchés en parallèle.

Cho/Flgr: Chorus et Flanger branchés en parallèle.

Remarque: Vous pouvez sauvegarder ce réglage dans un programme utilisateur (voyez p. 105).

Remarque: Par défaut, le besoin du type MFX est lié à la sélection de son pour la partie Main. Vous pouvez cependant désactiver ce lien. Voyez "Tone MFX" (p. 103). Notez que cette remarque ne s'applique pas à tous les lessons.

(5) Choisissez un type MFX, jouez quelques notes sur le clavier et écoutez l'effet. (6) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Remarque : Quand le MFX est actif, la partie Main n'est plus traitée par l'effet Chorus. Toutefois, le MFX a aussi des algorithmes de chorus (indépendants ou combinés à d'autres effets).

La réverbération (Reverb) est un effet qui donne l'impression que vous jouez dans une salle de concert, une pièce ou un autre décor acoustique réfléchissant.

À la mise sous tension de l'EXR-46 OR, les trois parties Keyboard (Main, Dual, Split) ainsi que les parties de l'arrangeur et de morceau sont traitées par l'effet Reverb.

Si vous ne comptez pas utiliser cet effet, vous pouvez couper le processeur Reverb (il ne traite alors plus aucune des 19 parties de l'EXR-46 OR) ou désactiver son traitement seulement pour la partie Keyboard voulue. Vous ne pouvez pas modifier la quantité de réverbération ajoutée aux parties de l'arrangeur ou de morceaux préenregistrés.

-Activer/couper l'effet reverb

Pour couper complètement la réverbération (pour toutes les parties de l'EXR-46 OR) ou désirer un type de réverbération, procédez comme suit.

(1) Appuyez sur le bouton FUNCTION (il doit s'allumer).

(2) Utilisez FAMILY pour sélectionner "EFFECTS".

Les paramètres Function de l'EXR-46 OR sont divisés en 9 "familles" selon une répartition logique. Pour effectuer cette procédure, il faut désirer le groupe des effets.

Utilisez SELECT pour CHOISIR le paramètre "REV".

Remarque: Voyez aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p. 80).

(4) Utilisez les boutons [□] pour désirer "Off" si vous ne comptez pas travailler avec le processeur Reverb. Sinon, choisissez l'un des huit types disponibles:

Type	Explication
Room 1~3	Ces types simulant la réverbération d'unepiece. Plus le nombre est élevé (1, 2 ou 3), plusla pièce est "grande".
Hall 1, 2	Ces types simulant la réverbération d'une petite (1) ou grande (2) salle de concert etproduisent un espace nettement plus vasteque les types Room ci-dessus.
Plate	Simulation numérique d'une plaque métallique parfois utilisé pour creator des effets deréverbération. Bons résultats avec les sons depercussion.
Delay	Effet Delay (pas de réverb). Fonctionne un peu comme un écho et repête les sons.
Pan Delay	Version stéreo de l'effet précédent. Crée desrépétitions qui alternent entre les canauxgauche et droit.

Jouez quelques notes sur le clavier et écoutez l'effet.

-Changer la quantité de réverbération appliquée aux parties clavier

Pour changer l'intensité de la réverbération (c.-à-d. la quantité de réverbération ajoutée à une partie), procédez comme suit:

(6) Si le bouton FUNCTION est toujours allumé, utilisez SELECT pour sélectionner l'un des paramètres suivants.

(Si FUNCTION n'est pas allumé, effectuez d'abord les opérations (1) et (2) ci-dessus.)

(7) Choisissez "0" avec + si vous ne voulez pas traiter la partie Keyboard sélectionnée avec l'effet Reverb. Sinon, choisissez la valeur voulue.

Si vous avez choisi un type MFX (voyez p. 95), le paramètre Rev MAIN n'affecte pas directement la partie Main mais le signal du MFX.

"Rev Main=100" désigne alors : l'intensité de réverbération du signal Main traité sortant du processeur MFX. Vous pouvez utiliser ce réglage pour une palette d'applications intéressantes : Distorsion (MFX) + Réverb (REV), Rotary (MFX) + Plate (REV), etc.

(8) Jouez quelques notes sur le clavier et écoutez l'effet. N'oubliez pas d'activer la partie Split ou Dual si vous voulez vérifier l'intensité de son effet Reverb.

Remarque : Vous pouvez sauvegarder ce réglage dans un programme utilisateur (voyez p. 105).

(9) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Le chorus élargit la dimension spatiale du son et produit une impression stéréo. Vous avez le choix entre 8 types.

À la mise sous tension de l'EXR-46 OR, aucune des trois parties Keyboard (Main, Dual, Split) n'est traitée par l'effet Chorus interne. Notez en outre que l'effet Chorus n'affecte pas la partie Main si le MFX est réglé sur tout type autre que "Off".

Si vous n'avez pas besoin de chorus, vous pouvez couper le processeur Chorus (il ne traite alors plus aucune des 19 parties de l'EXR-46 OR) ou désactiver son traitement seulement pour la partie Keyboard voulue. Vous ne pouvez pas modifier la quantité de Chorus ajoutée aux parties de l'arranger ou de morceaux préenregistrés.

- Activer/couper l'effet chorus

Pour couper complètement le chorus (pour toutes les parties de l'EXR-46 OR) ou désirer un autre type de chorus, procédez comme suit.

(1) Appuyez sur le bouton FUNCTION (il doit s'allumer).

(2) Utilisez FAMILY pour sélectionner "EFFECTS". (3) Utilisez SELECT pour sélectionner le paramètre "CHR":

Chorus 3

Remarque: Voyez aussi "Utiliser les boutons FAMILY, SELECT et les boutons numériques" (p. 80).

(4) Utilisez les boutons [+] pour sélectionner "Off" si vous ne comptez pas travailler avec le processeur Chorus. Sinon, choisissez l'un des huit types disponibles (voyez la liste ci-dessous).

Chorus 1

Chorus 2 FB Chorus

Chorus 3 Flanger

S-Delay

SDelayFb

(5) Jouez quelques notes sur le clavier et écoutez l'effet.

- Changer la quantité de chorus appliquée aux parties keyboard

Pour changer l'intensité du Chorus (c.-à-d. la quantité de Chorus ajustée à une partie), procédez comme suit :

(6) Si le bouton FUNCTION est toujours allumé, utilisez SELECT pour sélectionner un des paramètres suivants.

(*) Bien que ce paramètre soit aussi affiché quand le MFX a un autre réglage que "Off", la partie Main n'est dans ce cas pas traitée par l'effet chorus.

Si FUNCTION n'est pas allumé, effectuez d'abord les opérations (1) et (2) ci-dessus.

(7) Choisissez "0" avec + si vous ne voulez pas Traiter la partie Keyboard sélectionnée avec l'effet chorus. Sinon, choisissez la valeur voulue.

Si vous avez choisi un type MFX (voyez p. 95), le paramètre ChmMAIN n'a uncommon effet (même s'il est affiché).

Quand vous avez choisi un autre type MFX

(8) Jouez quelques notes sur le clavier et écoutez l'effet.

N'oubliez pas d'activer la partie Split ou Dual si vous pouvez vérifier l'intensité de son effet Chorus.

Remarque : Vous pouvez sauvegarder ce réglage dans un programme utilisateur (voyez p. 105).

(9) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Fonction v-link

V-LINK est une fonction qui permet de relier musique et vidéo. Si vous utilisez du matériel vidéo compatible V-LINK (c.-à-d. un Edirol DV-7PR), vous pouvez facilement lier des effets visuels aux effets sonores et conférer plus d'expression encore à votre execution.

Grâce à l'utilisation combinée de l'EXR-46 OR et d'un Edirol DV-7PR, vous pouvez:

• Déclencher des changements d'images (clips) avec le clavier (l'octave la plus haute) de l'EXR-46 OR. Maintenez une touche enfoncée pour allonger la transition ("fondu"). Enfoncez brièvement une touche pour produire une transition rapide.
• Les boutons numériques [0~9] servent à changer de palettes (à condition que le bouton [USER PROGRAM] soit allumé).
• Utiliser l'axe BENDER du levier BENDER/MODULATION pour changer la vitesse de défilement des images ou désirer une couleur différente.
• Utiliser les boutons LOCK pour changer d'effet (VFX1~4). Les signaux V-Link peuvent être transmis via la prise MIDI OUT.

(1) Reliez la prise MIDI OUT de l'EXR-46 OR à la prise MIDI IN du processeur vidéo exter (ou à une interface UM-1).

(2) Appuyez sur le bouton - LINK (il s'allume en bleu).

(3) Servez-vous de l'axe BENDER, des boutons assignés ou des touches "V-LINK" (l'octave la plus haute) pour manipuler les images vidéo en synchronisation avec votre musique (voyez ci-dessous). (4) Appuyez à nouveau sur [V-LINK] pour désactiver cette fonction (le bouton s'éteint).

Fonctions v-link pilotables par l'exr-46 or (et messages MIDI correspondants)

L'EXR-46 OR propose les fonctions suivantes pour piloter du matériel vidéo compatible V-LINK.

• Clavier: Clip 1 8 No. de programme: 00H 08H Enforcez les touches de l'octave la plus haute pour changer de clip.
• Dynamique: Dissolve Time CC23 Le toucher appliqué aux touches de l'octave la plus haute pilote la vitesse de transition entre les images.
• Boutons [1]~[0] (si le bouton [USER PROGRAM] s'allume) : Palette 1 10 CC00 (Sélection de banque)/00H~09H Quand le bouton [V-LINK] est allumé, vous pouvez désirer les palettes 1 10 en appuyant sur les boutons [1]~[0]. (Les boutons numériques conservent leurs fonctions "normales".)
• Axe BENDER du levier BENDER/MODULATION: Vitesse de défilament Pitch Bend Déplacez le levier vers la droite pour accélérer le défilament des images ou vers la gauche pour le ralentir. En position centrale, la vitesse de défilament est normale.
• Axe MODULATION du levier BENDER/MODULATION: Clip color CC24 (Color CB), CC25 (Color CR) Poussez le levier vers l'arrière de l'EXR-46 OR pour changer la couleur. Chaque manipulation du levier sélectionne une des cinq couleurs disponibles: vert, violet, bleu, rouge, couleur originale du clip.
• Boutons LOCK: VFX1~4, Aucun (ACOUSTIC = Aucun, POP = V-FX 1, ROCK = V-FX 2, DANCE = V-FX 4)
• VFX 3, ETHNIC= V-FX 4) Utilisez ces boutons pour changer d'effet vidéo. Cette fonction n'est pas disponible si le processeur vidéo récepteur est déjà réglé sur "Off".

Remarque: VFX2 n'est pas reconnu par le DV-7.

Remarque: Les messages V-LINK sont transmis sur les canaux MIDI 13 et 14.

Le mode Function de l'EXR-46 OR contient des paramètres plus sophistiqués dont vous n'aurez sans doute pas besoin tous les jours. Ces paramètres seront à affiner la réponse de votre instrument. Nous vous recommandons donc de vous familiariser avec leur utilisation. Vous pouvez enregistrer la plupart des réglages (^ ) dans un programme utilisée (voyez p. 105). D'autres paramètres (^ ) sont sauvegardés en mémoire Flash interne quand vous quittez le mode Function.

Édition de paramètres (procédure générale)

Vous pouvez éditer les paramètres Function de l'EXR-46 OR à l'écran. Voici la procédure générale que vous appliquerez à tous les paramètres dont il est question ici :

(1) Appuyez sur FUNCTION.

(2) Utilisez FAMILY pour sélectionner le groupe Function contenant le paramètre souhaité:

(3) Utilisez SELECT pour désirer le paramètre à éditer (voyez ci-dessous).

Remarque : En mode FUNCTION, SELECT ne permet pas de passer d'une famille à l'autre.

Le message "VALUE" et un réglage s'affichent, indiquant que vous pouvez modifier ("éditer") le paramètre en question.

Utilisez DATA ENTRY + ou les boutons numériques (uniquement pour des valeurs) pour modifier le réglage du paramètre choisi.

Remarque: Voir aussi page 80.

Remarque: Pour retrouver la valeur par défaut du paramètre choisi, appuyez simultanément sur + et +.

(5) Utilisez les boutons FAMILY pour sélectionner un autre paramètre Function. (6) Poursuivez avec l'objet (3). (7) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Paramètres KB SET

(1~127, Réglage par défaut: 110) Ce paramètre permet de régler la valeur de toucher fixe de l'EXR-46 OR utilisée quand l'icône KEY TOUCH n'est pas affichée. Voir p. 94.

Remarque: Vous pouvez aussi choisir ce paramètre en maintenant enfoncé KEYBOARD TOUCH.

MstrTune° (accord global)

(427.4~452.6, Réglage par défaut: 440.0) Ce paramètre permet de changer l'accord global de l'EXR-46 OR, ce qui peut se révéler nécessaire quand vous accompagnez un chanteur, un instrument acoustique ou quand vous jouez en accompagnant une cassette ou un CD.

(-12~12, Réglage par défaut: 0) Utilisez ce paramètre pour transposer l'EXR-46 OR par demi-tons. Pour en savoir plus sur la transposition, voyez p.92. Vous pouvez aussi désigner ce paramètre en appuyant sur le bouton TRANSPOSE.

(-6 à 5) Réglement par défaut: 0) Utilisez ce paramètre pour transposer l'EXR-46 OR par demi-tons. Pour en savoir plus sur la transposition, voyez (p. 93). Vous pouvez aussi désactiver le paramètre en appuyant sur TRANSPOSE et une fois sur SELECT

Transmod*

(Réglage par défaut: Int+Song) Ce paramètre permet de spécifier les parties affectées par le réglage de transposition:

Int: Les parties Keyboard et Arranger sont transposées. Les notes reçues via MIDI, par contre, sont jouées sans changement.

Song: Seules les parties de morceau sont transposées. Ce réglage n'a de sens que si vous reproduisez un fichier Standard MIDI ou un de vos propres morceaux avec l'enregistreur de l'EXR-46 OR.

MIDI: Seules les notes reçues via MIDI sont transposées.

Int+Sng, Int+MIDI, Sng+MIDI, All: Il s'agit de combinaisons des réglages précédents. Int peut être utile pour transposer uniquement les parties Keyboard, de sorte à jouer un morceau du Recordeur dans "votre" tonalité tout en sonnant dans la tonalité du morceau.

PB range° (plage de pitch bend)

(0~24, Réglage par défaut: 2) Ce paramètre sert à spécifier l'intervalle obtenu en poussant le levier BENDER/MODULATION à fond à gauche ou à droite (effet Pitch Bend). Ce réglage s'effectue par pas de demi-ton, avec un maximum de 24 demi-tons (soit 2 octaves). Le réglage par défaut est de "2", ce qui devrait convenir à la plupart des applications.

Remarque: Le Pitch Bend est uniquement disponible pour les parties Main, Dual et Split. Voyez aussi p. 94.

(48~84, Réglage par défaut: 60) Ce paramètre sert à régler le point de partage du mode Arranger et de la partie Split. La note que vous spécifiez ici est la note la plus grave que vous pouvez jouer avec la partie Main. Le numéro fait référence à une note. "60" correspond à la note "C4".

Remarque: Vous pouvez aussi désirer ce paramètre en appuyant sur le bouton ARRANGER BAND et en le maintenant enfoncé.

Splithold* (fonction hold de la partie split)

(On/Off, Réglage par défaut: Off) La fonction SplitHold mémorise les accords que vous jouez quand la partie Split est active et maintient ces notes jusqu'à ce que vous jouiez un autre accord.

(On/Off, Réglage par défaut: Off) Quand vous activez le bouton SPLIT, la fonction Split Chord Intelligence de l'EXR-46 OR permet de jouer des accords majorés d'une pression sur une seule touche, des accords mineurs en appuyant sur deux touches et des accords plus complexes en actionnant trois touches. Ce système suit donc le pilotage de l'arrangeur; aussi, il serait une bonne idée de CHOISIR "On" lorsque vous vous servez de la partie Split quand l'icone ARRANGER est affichée.

FSW° (footswitch assign)

(Réglage par défaut: Sustain) À prouvé avoir branché un commutateur au pied DP-2, DP-6 ou BOSS FS-5U. En option à la prise FOOTSWITCH du panneau arrière, vous pouvez utiliser ce paramètre pour assigner une fonction au commutateur au pied.

Sustain: Cette fonction, aussi appelée "Hold" or "Damper", permet d'utiliser le commutateur au pied pour maintenir les notes jouées sur le clavier, pratiquement comme sur un piano acoustique.

Sostenut: Le commutateur au pied fait office de pédale Sostenuto (autre pédale équipant les pianos à queue et numériques et qui permet de ne maintenir que les notes jouées quand on appuie sur la pédale).

Remarque: Cette fonction n'est disponible que pour les parties Keyboard.

Soft : Dans ce cas, le commutateur au pied fonctionne comme une pédale Soft (pédale pour pianos à queue et pianos numériques, qui réduit le volume).

Remarque: Cette fonction n'est disponible que pour les parties Keyboard.

Rotary S/F: Permet de choisir la vitesse lente ou rapide de l'effet Rotary. Cette fonction n'est disponible que si le type "Rotary" est assigné au MFX (voyez p. 95).

UsrPrgUp: Sélectionne le programme utilisé suivant (par exemple, "20" si "19" est actif).

UsrPrgDw: Sélectionne le programme utilisé précédent (par exemple, "1" si "199" est actif).

Start/Stop: Lance et arrête la reproduction de l'enregistrement ou de morceau. Même fonction que le bouton [START/STOP].

Bass Inv: Active et coupe la fonction Bass Inversion (voyez p. 88).

Punch I/O: Le commutateur au pied peut activer et arrêter l'enregistrement Punch in/out (voyez p. 85).

Port main

(Off, 1~127, Réglage par défaut: Off) Le portamento est un effet qui produit un glissement de hauteur progressif entre les notes que vous jouez. Plus la valeur est élevée, plus il faut longtemps pour que la hauteur de la nouvelle note soit atteinte. Ce paramètre permet de régler deux paramètres simultanément pour la partie Main (il y a un autre paramètre pour la partie Dual): le commutateur de portamento et le temps de portamento. Quand vous choisissez une valeur comprise entre "1" et "127", le commutateur de portamento est automatiquement activé: "On" (127).

Port dual

(Off, 1~127, Réglage par défaut: Off) Ce paramètre permet de régler deux paramètres simultanément pour la partie Dual : le commutateur de portamento et le temps de portamento. Voyez l'explication ci-dessus.

Mode main

(Mon/Pol, Réglage par défaut: Pol) Ce paramètre permet de préciser si la partie Main doit être polyphonique ("Pol") ou monophonique ("Mon"). "Polyphonique" permet de jouer des accords tandis que "monophonique" ne permet de jouer qu'une seule note à la fois. Cela peut être utile pour le violon, des bois ou d'autres sons semblables car l'instrument acoustique correspondant ne produit pas d'accords. Si vous enforcez deux touches après avoir choisi "Mon", seule la note jouée en dernier lieu résonne (la simultanéité du jeu n'est jamais parfaite).

Mode dual

(Mon/Pol, Réglage par défaut: Pol) Ce paramètre permet de préciser si la partie Dual doit être polyphonique ("Pol") ou monophonique ("Mon"). Lisez aussi ci-dessus.

Paramètres DRUM PAD

Les paramètres de ce groupe vous permettent d'assigner les sons de batterie/percussion voulus aux huit touches DRUM PAD. Ces assignations sont utilisées en mode DRUM PAD (voyez p. 92).

• Utilisez les boutons SELECT pour sélectionner le paramètre à changer.

Le message à droite des paramètres "dK" (dK1~dK8) indique le kit de batterie ("Drum Kit") auquel appartient le son assigné à la touche DRUM PAD (1~8, octave la plus aigüe). Quand vous choisissez un paramètre "dK", l'écran a l'aspect suivant:

(Cette illustration signifie que vous pouvez sélectionner un autre kit de batterie pour la touche DRUM PAD la plus grave, étiquetée "1"). Découvrez les kits de batterie disponibles sous "Drum Kits" (p. 123).

• Avec les boutons DATA ENTRY , sélectionnez le kit de batterie contenant le son voulu.
• Appuyez sur SELECT pour sélectionner le paramètre "DrumPad" (DrumPad1~8) ayant le même numéro que le paramètre "dK" que vous venez de changer.

Pour notre exemple, il s'agit de "DrumPad1".

VALUE 035

Rappelez-vous : chaque kit de batterie dispose de 128 sons de batterie/percu ssion. Vous ne pouvez assigner qu’un de ces sons à chaque touche DRUM PAD. (Rappel : ici, vous allez assigner un son à la touche DRUM PAD "1".)

Le numéro de gauche est le numéro de note. "036" représente le son "Kick 2". Voyez les tableaux de la page 123 et suivantes.

• Utilisez les boutons DATA ENTRY [ ] [ ] pour désigner le numéro du son à assigner. Utilisez les boutons SELECT l pour sélectionner le paramètre DRUM PAD suivant et recommencez les opérations ci-dessus pour le régler.

Note: Ces réglages peuvent être sauvegardés dans un programme utilisé, ce qui vous permet (en théorie) de programmer 200 assignations différentes.

Métro TS° (mètre du métronome)

(1/4~9/4, 1/8~9/8, Réglage par défaut: 4/4) Ce paramètre sert à régler la métrique du métronome (le nombre de temps par mesure). Songez que ce réglage change chaque fois que vous choisissez un style musical d'une métrique différente. Voyez p.74 la manière d'utiliser le métronome. Vous pouvez aussi activer ce paramètre en maintenant enfoncé le bouton METRONOME.

Mètre vol° (volume du métronome)

(0~127, Réglage par défaut: 100) Servez-vous de ce paramètre s'il vous semble que le son du métronome est trop fort/faible par rapport à la musique. Le réglage par défaut convient dans la plupart des cas.

Décompte

(On/Off, Réglage par défaut: Off) Ce paramètre sert à activer/couper la fonction de décompte pour l'enregistrement normal et Punch I/O (voyez p. 85). Quand ce paramètre est sur "On", le métronome décompte deux mesures (8 temps pour un morceau d'une métrique en 4/4).

MAIN oct*, DUAL oct*, SPLIT oct* (transposition par octave)

(-4 ∼ 0 ∼ 4, Réglage par défaut: 0) Ces trois paramètres vous permettent de changer l'octave de la partie en question (Main, Split ou Dual) d'un maximum de quatre octaves vers le haut ou vers le bas. Cette fonction peut être utile pour les morceaux Techno/Dance, quand vous voulez un son de piano qui joue dans deux octaves différentes.

Pour ce faire, assignez deux sons de piano différents (ou un même son) aux parties Main et Dual, activez le bouton [DUAL] et régalez DUAL Octv sur "-1" (ou "1").

Remarque: Si un kit de batterie est assigné à la partie Main, la hauteur des sons de batterie/de percussion n'est pas transposée. Les touches sont simplement assignées à d'autres sons de batterie/de percussion (elles sont "décalées"). Exemple: si vous régalez "MAIN Oct" sur "-1", la touche C3 pilote la grosse caisse (au lieu de la touche C2) et les autres sons sont disponibles à gauche de la touche C3.

Paramètres volume

Main Vol, Dual Vol, SplitVol*: Volume

(0~127, Réglage par défaut: 127 Main/110 Dual/100 Split) Ces trois paramètres permettent de régler respectivement le volume des parties Main, Dual et Split. Notez que les réglages effectués ici n'ont aucun effet si vous avez utilisé BALANCE ACCOMP pour régler au maximum le volume des parties de l'arrangeur/du morceau.

Remarque: Vous pouvez aussi régler le volume de la partie Dual en maintenant [DUAL] enfoncé tout en appuyant sur [ACOMP] ou [KEYBOARD]. Cette méthode s'applique aussi à la partie Split, sauf que dans ce cas, vous maintenez [SPLIT] enfoncé.

(OFF, 0~127, Réglage par défaut: OFF) Quand la partie Split est active, ce paramètre permet de régler le volume de la partie Auto Bass (qui est alors activée). Cette partie SONNE des notes de basse monophoniques en se basant sur les accords que vous jouez. Si la fonction Bass Inversion (voyez p. 88) est coupée, la partie Auto Bass produit les toniques (fondamentales) des accords que vous jouez de la main gauche (avec la partie Split). La partie Auto Bass peut aussi être ajoutée à la partie EP Chord (voyez ci-dessous); elle obéit alors aux mêmes règles que cette partie. Vous pouvez régler le volume et le statut d'Auto Bass indépendamment pour "l'utilisation Split" et "l'utilisation EP Chord".

Dans les deux cas, choisissez si vous n'avez pas besoin de la partie Auto Bass.

(0~127, Réglage par défaut: 100 AccDrums/100 AccBass/ 100 Accomp1~6) Ces trois paramètres permettent de régler le volume des trois sections d'un style musical: la partie de batterie, de basse et celles d'accompagnement (1~6). Vous pouvez recourir à ces paramètres si le "mix" original du style musical en question ne vous semble pas parfait.

(-64 0 63) Ces paramètres de volume s'appliquent aux pistes correspondantes du morceau actuellement reproduit. Dans la majorité des cas, vous souhaiterez sans doute changer le volume de la piste 4 (mélodie), 2 (basse) ou 10 (batterie). Notez que pour les autres pistes (1, 5 9, 11 16), il est possible qu'il vous faille plus longtemps pour localiser la piste à corriger, car l'affectation des parties est plus ou moins libre. Retenez cependant que tous les fichiers Standard MIDI n'exploitent pas les 16 pistes disponibles (il se peut donc très bien qu'un changement de volume de la piste 16, par exemple, ne produise aucun effet audible).

Le réglage de ces paramètres est relatif et défini par rapport au volume des parties du morceau : la valeur spécifiée ici est ainsi soustraite (si elle est négative) ou ajoutée (si elle est positive) au volume de ces parties. "127" correspond à la limite maximum (définie par la norme MIDI). Il peut arriver que vous ne puissiez pas augmenter le volume d'une piste (car il est déjà sur "127"). Si le volume d'une piste vous semble parfait, désélectionnez "0".

N'oubliez pas que les changements effectués ici doivent impérativement être sauvegardés avec les données de morceau. Ils ne sont pas sauvegardés dans un programme utilisateur. Pour savoir comment sauvegarder les morceaux, voyez pages 109 et 114.

Paramètres ARR SET

(Md1, Md2, Off, Réglage par défaut: Md1) Ce paramètre permet de choisir le système Chord Intelligence de l'EXR-46 OR: le système Roland ("Md1", plus adapté au contexte pédagogique, voyez page 131) ou le système "Md2", qui fonctionne comme suit:

Accords majorés	Appuyez sur la touche correspondant à la fondamentale de l'accord.
Accords mineurs	Fondamentale + n'importe qu'elle touche noire à gauche de la fondamentale.
Accords de septième	Fondamentale + n'importe qu'elle touche blanche à gauche de la fondamentale.
Accords de septième mineure	Fondamentale + n'importe qu'elle touche noire à sa gauche + n'importe qu'elle touche blanche à sa gauche.

Dans les deux cas, il suffit donc d'enfoncer quelques touches pour produire des accords complets. Si vous avez l'habitude de jouer des accords complets, vous pouvez couper cette fonction.

(On/Off, Réglage par défaut: On) La fonction Arranger Hold mémorise les accords joués de la main gauche et continue à produire les notes correspondantes jusqu'à ce que vous jouiez un autre accord.

Si vous coupez la fonction ArrHold, les parties mélodiques de l'arrangeur (A. Bass, Accomp) s'arrêtent de jouer dès que vous relâchez la ou les touche(s) dans la moitié gauche du clavier, ce qui ne vous laisse plus que l'accompagnement de batterie.

Pour vous simplifier la vie, cette fonction est activée à la mise sous tension de l'EXR-46 OR.

EP chord° (cordes stéreo main gauche + basse)

(On/Off, Réglage par défaut: On) La fonction EP Chord ("Educational Purposes") active un son de cordes stéreo et un son de basse monophonique (à condition qu'Auto Bass soit réglé sur "on") quand (a) l'icône ARRANGER est affichée et (b) l'arrangeur est à l'arrêt. Cela vous permet de jouer des accords (et une ligne de basse) de la main gauche en mode Arrangeur - sans utiliser la fonction d'accompagnement de l'EXR-46 OR.

Par contre, si vous choisissez "Off", la moitié gauche du clavier est coupée si les conditions (a) et (b) sont remplies et si l'icône

SPLIT n'est pas affichée.

Base invasive

(On/Off) Cette fonction permet de changer la manière dont l'arrangeur interprète les accords que vous jouez. Voyez p. 88.

MI\* (type d'harmonie melody intelligence)

(Réglage par défaut: Traditionnel) Ce paramètre permet d'assigner le type d'harmonie désiré à la fonction Melody Intelligence.

Remarque: Vous pouvez aussi choisir ce paramètre en maintenant enfoncé le bouton [MELODY INTELLIGENCE]. Voyez p.87.

(On/Off, Réglage par défaut: Off) Ce paramètre permet de désactiver la reconnaissance d'accords pendant le jeu du motif d'introduction ou de finale du style musical choisi en mode PIANIST. Contrairement aux motifs "normaux" (Original, Variation), les motifs Intro et Ending contiennent généralement des changements d'accords. Si vous choisissez "Off", la reconnaissance d'accords est active pendant le jeu de l'introduction/ du motif de fin. Dans ce cas, il se peut que l'accompagnement change de tonalité. Pour éviter ces changements, CHOISSE

Sync stop* (système utilisé pour les arrêts automatiques)

(Int/Nor, Réglage par défaut: Nor) Ce paramètre permet de spécifier le mode de fonctionnement de SYNC STOP (voyez p. 76). Sélectionnez "Nor" pour que l'arranger s'arrête dès que vous relâchez les touches dans la zone de reconnaissance d'accords (côté gauche du clavier en mode ARRANGER et clavier entier en mode PIANIST). Lorsque vous jouez un nouvel accord, l'arranger redémarre au début du style sélectionné. Si vous sélectionnez "Int", activez la fonction SYNC STOP (voyez p. 76) puis relâchez toutes les touches dans la zone de reconnaissance d'accords; l'arranger s'arrête au début de la mesure suivante et toutes les notes jouées à ce moment continuent à résonner (à condition que la fonction "ArrHold" soit activée). Lorsque vous jouez un nouvel accord, l'arranger redémarre à l'endroit où il s'était arrêté quand vous avez relâché toutes les touches de la zone de reconnaissance d'accords.

Remarque: Vous pouvez aussi choisir ce paramètre en maintenant le bouton START / STOP enfoncé.

Rev* (type de réverbération)

(Réglage par défaut: Hall 2) Utilisez ce paramètre pour déterminer le type de réverbération le mieux adapté à vos besoins ou pour désactiver ("Off") le processeur Reverb. Voyez p. 96.

(Réglage par défaut: Chorus 3) Ce paramètre permet de spécifier le type d'effet Chorus ou de désactiver ("Off") le processeur Chorus. Voyez p. 97.

(Réglage par défaut: Rotary) Ce paramètre permet de choisir le type MFX souhaité et de désactiver le processeur MFX. Voyez p. 95 pour en savoir plus sur le MFX. "Off" signifie que le MFX est coupé.

Remarque: Vous pouvez en outre lier le choix du type MFX au choix du son pour la partie Main.

Tone MFX°

(On/Off, Réglage par défaut: On) Ce paramètre permet de lier le choix d'un type MFX au son assigné à la partie Main. Vous pouvez ainsi désirir un effet Distortion/Overdrive pour un son de guitare rock, un effet Rotary pour un son d'orgue, etc.

(0~127, Réglage par défaut: 100) Ce paramètre règle le niveau d'envoi de réverbération (Reverb Send) pour la partie Main (c.-à-d combien de réverbération est ajoutée aux notes Main). Choisissez "0" si vous ne pouvez pas traiter la partie Main avec cet effet.

(0~127, Réglage par défaut: 0) Ce paramètre règle le niveau d'envoi de chorus (Chorus Send) pour la partie Main (c.-à-d. combien de chorus est ajusté aux notes Main). Si vous voulez traiter cette partie avec l'effet Chorus, veillez à désirer une valeur autre que "0". Ce paramètre est uniquement utilisé quand MFX est réglé sur "Off".

(Rnd, R63~0~L63, Réglage par défaut: 0) Ce paramètre détermine le panoramique de la partie Main (sa position entre les enceintes gauche et droite). Pour "Rnd", la position stéréo change de manière aléatoire à chaque note jouée. Les valeurs

les valeurs commençant par "L" correspondent à l'enceinte gauche. "O" correspond au centre et les valeurs commençant par "R" à l'enceinte droite.

(0~127, Réglage par défaut: 100) Ce paramètre règle le niveau d'envoi de réverb (Reverb Send) pour la partie Dual (c.-à-d. combien de réverb est ajoutée aux notes Dual). Choisissez "0" si vous ne pouvez pas Traiter la partie Dual avec cet effet.

Chr DUAL*

(0~127, Réglage par défaut: 0) Ce paramètre règle le niveau d'envoi de chorus (Chorus Send) pour la partie Dual (c.-à-d. combien de chorus est ajouté aux notes Dual). Si vous voulez traiter cette partie avec l'effet Chorus, veillez à choisir une valeur autre que "0".

Pan DUAL*

(Rnd, R63~0~L63, Réglage par défaut: 0) Ce paramètre détermine le panoramique de la partie Dual (sa position entre les enceintes gauche et droite). Pour "Rnd", la position stéréo change de manière aléatoire à chaque note jouée. Les valeurs commençant par "L" correspondent à l'enceinte gauche. "0" correspond au centre et les valeurs commençant par "R" à l'enceinte droite.

(0~127, Réglage par défaut: 100) Ce paramètre sert à régler le niveau d'envoi de réverb (Reverb Send) pour la partie Split. Choisissez "0" si vous ne pouvez pas tracer la partie Split avec cet effet.

Chr SPLIT*

(0~127, Réglage par défaut: 0) Ce paramètre sert à régler le niveau d'envoi de chorus (Chorus Send) pour la partie Split. Si vous voulez Traiter cette partie avec l'effet Chorus, veillez à CHOISIR une valeur autre que "0".

Pan SPLIT*

(Rnd, R63~0~L63, Réglage par défaut: 0) Ce paramètre détermine le panoramic de la partie Split (sa position entre les enceintes gauche et droite). Pour "Rnd", la position stéréo change de manière aléatoire à chaque note jouée. Les valeurs commençant par "L" correspondent à l'enceinte gauche. "0" correspond au centre et les valeurs commençant par "R" à l'enceinte droite.

Paramètres KB SCALE

(-64 63, Réglage par défaut: 0 pour toutes les notes) Ces paramètres vous permettent de vous écarter de la gamme habituelle à intervalles de demi-ton (utilisée dans la musique occidentale) en changeant la hauteur des notes, pour adapter votre musique à d'autres cultures musicales ou méthodes d'accord (musique orientale, baroque, etc.). Ces réglages sont assignés aux boutons ORIENTAL SCALE.

Vous pouvez changer la hauteur de toutes les notes d'une octave (Do, Do#, Ré, Mib, Mi...). Les réglages que vous effectuez ici s'appliquent à toutes les notes du même nom (c.-à-d. à chaque Do, chaque Do#, etc.). La plupart du temps, vous désirez sans doute les valeurs "50" ou "-50" car elles correspondent exactement à un quart de ton vers le haut ou vers le bas. Notez que d'autres réglages peuvent aussi produire des résultats intéressants.

Scie mode*

(MN, ALL, Réglage par défaut: MN) Ce paramètre permet de désigner les parties auxquelles s'appliquent les réglages Scale (voyez ci-dessus) : uniquement la partie Main ("MN") ou toutes les parties ("ALL"). Parfois, le choix de "ALL" peut conduire à plusieurs résultats.

Paramètres MIDI

Voyez page 107.

Paramètres utility

(On/Off, Réglage par défaut: On) Cette fonction permet de protéger la mémoire Flash de l'EXR-46 OR et d'éviter de l'initialiser par inadvertance (voyez le paramètre suivant). Coupez la protection ("Off") uniquement pour utiliser le paramètre "Init-FLSH". Par sécurité, la protection est activée ("On") lors de la mise sous tension de l'EXR-46 OR.

Vous pouvez aussi initialiser la mémoire Flash sans sélectionner ce paramètre FUNCTION au préalable : maintenez le bouton KEYBOARD TOUCH enfoncé et mettez l'EXR-46 OR sous tension. L'écran affiche brièvement le message "UNLCKFLS".

InitFLSH (initialisation de la mémoire flash)

Cette fonction initiale (formate) la mémoire Flash de l'EXR-46 OR. Cette opération n'est nécessaire que si les données de la mémoire deviennent illisibles.

Remarque: L'exécution de cette fonction efface tous les fichiers Standard MIDI et les styles musicaux dans la zone Flash de l'EXR-46 OR.

Appuyez sur / + en réponse au message clignotant "YES". Le message "SURE" appeared et YES se met à clignoter. Appuyez sur / + pour initialiser la mémoire Flash (ou sur NO/- si vous changez d'avis).

L'EXR-46 OR affiche le message "Complete" puis quitte cette fonction.

Choisissez cette fonction pour rappeler les réglages Function d'usine de l'EXR-46 OR.

Remarque: La fonction Resume n'initialise pas les paramètres MIDI du mode FUNCTION (voir p. 107).

Appuyez sur [YES/+] en réponse au message clignotant "SURE?". L'EXR-46 OR affiche le message "COMPLETE" puis quitte cette fonction.

Remarque: Il n'y a pas de demande de confirmation "Sure?" vous donnant l'occasion de réfléchir. N'appuyez donc sur YES/+ que si vous êtes sûr de pouvoir rappeler TOUS les réglages Function d'usine.

13. Tirer parti des programmes utilisés

L'EXR-46 OR est doté de 200 mémoires de programme utilisées permettant de conserver pratiquement tous les réglages que vous effectuez en face avant et avec le menu Function (voyez p. 99).

Remarque: Les réglages MIDI (voyez p. 107) ne sont pas sauvegardés dans un programme utilisé car l'EXR-46 OR les mémorise automatiquement.

Enregistrer les réglages dans un programme utilisé

Nous vous recommandons de sauvegarder souvent vos réglages, même s'il vous reste des changements à faire par la suite. Ces sauvegardes intermédiaires permettent notamment de revenir à un stade préalable si vous n'aimez pas vos dernières modifications.

Maintenez le bouton [USER PROGRAM/WRITE] enfoncé.

L'EXR-46 OR affiche maintenant "-write?".

(2) Entrez le numéro de la mémoire où vous pouvez sauvegarder vos réglages avec les boutons numériques 0 9.

Le message "YES" se met à clignoter.

(3) Appuyez sur / + pour confirmer le numéro. (4) Donnez ensuite un nom à votre programme utiliser avec les boutons numériques [0]~[9].

Voici les caractères disponibles:

Remarque: Chaque fois que vous appuyez sur un autre bouton numérique (pour entrer un caractère), le curseur avance automatiquement jusqu'à la position suivante. Cette procédure est semblable à l'entrée de caractères sur un téléphone portable.

(5) Appuyez sur le bouton / + pour sauvegarder vos réglages dans la mémoire. (Appuyez sur NO/- si vous avez changé d'avis et ne pouvez plus sauvegarder.) L'écran affiche alors le message "Complete".

Remarques sur la sauvegarde des programmes utilisateur

Quitter l'environnement User Program

Appuyez sur tout autre "grand" bouton DATA ENTRY pour quitter l'environnement User Program.

Signification du numéro clignotant

Vous constaterez sans doute que le numéro du programme utilisateur se met parfois à clignoter.

Cela signifie que le dernier programme utilisateur sélectionné est toujours en vigueur mais que les réglages actuels ne correspondent plus à ceux contenus dans cette mémoire. De tels changements peuvent concerner l'état des effets Reverb et Chorus, une valeur Balance modifiée, etc.

Avant de sélectionner un autre programme utilisateur ou de couper l'alimentation de l'EXR-46 OR, sauvegardez ces réglages dans le programme utilisateur (ou dans un autre) si vous pouvez les conserver. Sinon, vous perdez ces modifications.

Sélection de mode

Le mode (Arranger, p. 75, Piano Solo, p. 73, Pianist, p. 87) est aussi méorisé dans le programme utilisé.

Programmes utilisateur et mémoire USER STL Le dernier style musical sélectionné avant la sauvegarde d'un programme utilisé est aussi méorisé. C'est aussi le cas de la mémoire USER STL, qui peut contenir un style chargé d'une disquette ou de la mémoire Flash (voyez p. 79).

Ces 200 programmes utilisateur sont alors sauvegardés en mémoire Flash (voyez p. 109) ou sur disquette (voyez p. 114) sous forme de set.

Sélection d'un programme utilisateur

Bien que le programme utilisateur spécifique plus haut soit déjà sélectionné, il faut parfois en changer. Dans ce cas, voici comment procéder:

Appuyez brièvement sur [USER PROGRAM/WRITE] (le bouton s'allume). Ne maintenez pas ce bouton enfoncé car vous entameriez la procédure de sauvegarde (Write) dont il était question plus haut.

L'écran indique alors le numéro du programme utilisé sélectionné en dernier lieu ou "1" si vous n'avez pas encore sélectionné de programme utilisé depuis la mise sous tension de l'EXR-46 OR.

*7USERPROG

Le numéro clignotant vous avertit que l'EXR-46 OR se sert jusqu'à jours des derniers changements manuels que vous avez peut-être effectués avant de sélectionner la fonction User Program. Il ne signifie donc rien de plus que "cesi est la dernière mémoireonnée".

Aucun de ses réglages n'est utilisé pour l'instant. En appuyant sur un autre "grand" bouton de la section DATA ENTRY, vous pouvez quitter le mode User Program sans changer vos réglages manuels. Cela peut être important si vous étiez sur le point d'enregistrer vos réglages et si vous avez appuyé accidentellement sur le mauvais bouton (ou que vous n'avez pas appuyé assez longtemps).

Pour besoin un programme utiliser...

(2) Utilisez les boutons numériques [0~9] pour sélectionner la mémoire (00~199). Les réglages du programme utilisé seront alors rappelés. Remarque: Vous pouvez aussi utiliser les boutons FAMILY et SELECT pour choisir les programmes utilisés. Remarque: Dès que vous modifiez le moindre réglage (en façade avant ou dans le menu FUNCTION), le numéro de programme utilisé commence à clignoter. (3) Appuyez sur tout autre "grand" bouton de la section DATA ENTRY pour quitter ce mode.

Lock: filtrer certains régimes des programmes utilisateur

L'EXR-46 OR est doté de cinq boutons LOCK dotés chacun de deux fonctions permettant de filtrer divers réglages des programmes utilisateur que vous chargez.

Ces filtres ("locks") vous permettent d'utiliser les réglages de vos programmes utilisateur plus efficacement car ils empêchent le rappel de certains réglages idéaux pour un ancien morceau mais indésirables pour le nouveau.

Voici un exemple : imaginez que vous avez sauvegardé un programme utilisateur pour le morceau "A" en réglant la fonction "Mode" de la partie Main sur "Mon". Tous les autres réglages du programme sont parfaits pour le morceau "B". Sans le paramètre LOCK, vous seriez obligé de créer un second programme utilisateur (pour régler le paramètre "Main Mode" sur "Pol"). Sur l'EXR-46, cependant, il suffit d'activer le bouton [MONO/PORT] pour pouvoir utiliser le programme utilisateur préparé pour le morceau "A".

Appuyez sur le bouton LOCK correspondant au réglage à ignorer.

Chaque bouton a deux fonctions. Appuyez soit une fois sur le bouton (il s'allume) ou deux fois rapidement (il clignote) pour activer le filtre voulu:

Bouton	Fonction
STYLE (x1)	Le style musical ne change pas quand vous scélectionné un autre programme utilisateur.
STYLE (x2)	Le style musical et le réglage BAND ORCHES-TRATOR ne changent pas.
TONE (x1)	Les parties Main et Dual ne scélectionnent pas lessons sauvégardés dans le programme utilisateur choisi.

Bouton	Fonction
TONE (x2)	Les parties Main et Dual et les assignations USER TONES ne changent pas.*
TEMPO (x1)	Le réglage de tempo en vigueur ne change pas.
TEMPO (x2)	La valeur de tempo et le réglage de la fonction SYNC START ne changent pas.
TRANSPOSE (x1)	Le réglage "USRTrnsp" ne change pas.
TRANSPOSE (x2)	Le réglage "USRTrnsp" et l'état des boutons ORIENTAL SCALE ne changent pas.
MONO/PORT (x1)	Les régages "Mode" et "Port" de la partie Main (voyez p. 100) ne changent pas.
MONO/PORT (x2)	Les régages "Mode" et "Port" des parties Main et Dual (voyez p. 100) ne changent pas.

Les assignations des boutons USER TONES (voyez p. 90) sont sauvegardées dans un programme utilisé.

Vous pouvez aussi activer plusieurs boutons simultanément.

(2) Sélectionnez le programme utilisé dont vous pouvez utiliser les réglages (à l'exception de certains). (3) Coupez les boutons LOCK activés avant de charger un autre programme utilisateur si vous avez besoin de tous ses réglages.

Remarque: L'état des boutons LOCK n'est pas sauvegardé dans un programme utilisé.

14. Fonctions MIDI

MIDI est l'acronyme de "Musical Instrument Digital Interface". Le terme fait référence à de nombreuses choses mais avant tout à un type de connexion permettant à des instruments de musique et d'autres appareils électroniques d'échanger des messages concernant l'élaboration musicale.

Chaque fois que vous jouez sur le clavier de l'EXR-46 OR ou que vous lancez l'arrangeur (ou un morceau), votre instrument transmet des données MIDI via sa prise MIDI OUT. Si vous reliez la prise MIDI OUT à la prise MIDI IN d'un autre instrument, ce dernier peut jouer les mêmes notes qu'une des parties de l'EXR-46 OR, désirer des sons, etc.

MIDI est une norme universelle : les données musicales peuvent donc être transmises et reçues par des instruments de types et fabricants différents. En outre, grâce au MIDI, vous pouvez brancher votre EXR-46 OR à un ordinateur ou un séquenceur.

Branchez l'EXR-46 OR comme illustré ci-dessous.

L'EXR-46 OR transmet et reçoit des données. (*) Si vous branchez la prise USB de l'EXR-46 OR à un ordinateur ou autre appareil, les prises MIDI IN et OUT ne sont plus utilisables. Cette communication fonctionne uniquement quand l'icône -USB n'est PAS affichée.

Canaux

MIDI peut transmettre et recevoir des messages sur 16 canaux simultanément, ce qui permet de piloter jusqu'à 16 instruments. Actuellement, la plupart des instruments sont multitimbraux comme l'EXR-46 OR: ils peuvent jouer plusieurs parties musicales avec des sons différents.

Remarque: Toutes les parties de l'EXR-46 OR peuvent recevoir des messages MIDI. Si elles ne semblent pas réagir aux messages venant d'un contrôleur externe, vérifiez si la prise MIDI OUT du contrôleur est correctement reliée à la prise MIDI IN de l'EXR-46 OR.

Les canaux de transmission et de réception de toutes les parties qu'utilise l'EXR-46 OR répondent à une norme tacite de Roland utilisée par les instruments récents des séries EM, E, G et RA. Vous ne pouvez pas les modifier. Ils correspondent en outre aux assignations de pistes de l'enregistreur 16 pistes.

1) Accomp 1 2 Basse de l'arrangeur 3 Accomp 2 4 → Main 5 Accomp 3 6 ⇒ Dual 7 Accomp 4 8 Accomp 5

Si vous assignez un kit de batterie à la partie Main.

Paramètres function MIDI

Pour savoir comment désirer et régler ces paramètres Function, voyez "Édition de paramètres (procédure générale)" (p. 99) (ils font partie de la famille "MIDI").

Remarque: À l'exception de "Local", tous les réglages des paramètres MIDI sont sauvegardés quand vous quittez le mode Function.

Local

(On/Off, Réglage par défaut: On) Le paramètre Local vous permet d'établir ou de couper le lien entre le clavier de l'EXR-46 OR et l'enregistreur d'une part et le générateur de sons interne d'autre part.

Avec un réglage "ON" (réglage d'usine), les notes jouées sur le clavier de l'EXR-46 OR ou la reproduction d'un morceau de l'enregistreur sont audibles. Si vous choisissez "OFF", les messages MIDI en question ne sont plus transmis au générateur de

sons internes. Par contre, ils sont toujours transmis à la prise MIDI OUT ou au port USB (et donc aux instruments MIDI externes).

Remarque: Le réglage de ce paramètre n'est pas mémorisé quand vous mettez l'EXR-46 OR hors tension.

MIDI TxRx° (transfert et réception MIDI)

Ce paramètre détermine les parties de l'EXR-46 OR pouvant transmettre et recevoir des messages MIDI:

Option	Signification
ALL	Toutes les parties.
KBD	Uniquement les parties Keyboard (voyez ➔ dans le tableau ci-dessus).
STL	Uniquement les parties Arranger (AccDrums~Accomp 6).
SNG	Uniquement les parties du morceau (1~16).
OFF	Aucune partie de l'EXR-46 OR ne transmet ni ne recoit de messages MIDL.

Sync rx° (synchronisation MIDL)

Ce paramètre permet de spécifier la façon dont l'EXR-46 OR doit se synchroniser (comme esclave) à un séquenceur, ordinateur, boîte à rythmes MIDI, etc.

Cette fonction permet de synchroniser un appareil (ou une fonction) sur un autre appareil (ou fonction) pour les lancer/arrêter simultanément et les utiliser au même tempo BPM.

Notez qu'il ne peut y avoir synchronisation que si vous avez branché la prise MIDI OUT de l'appareil externe à la prise MIDI IN de l'EXR-46 OR (vous pouvez aussi faire l'inverse ; voyez alors le manuel de l'appareil externe pour en savoir plus).

Off Dans ce cas, l'EXR-46 OR n'est pas synchronisé avec d'autres appareils MIDI. Il est donc impossible de le faire démarrer/de l'arrêter via MIDI. On Ce réglage synchronise la reproduction de l'arrangeur et l'enregistrement/la reproduction de morceau en réponse à des messages MIDI Start et Stop suivis d'un signal d'horloge MIDI. Si l'EXR-46 OR ne reçoit qu'un message Start, il attend un peu pour voir si des messages MIDI Clock ne seront pas. Si c'est le cas, il se synchronise sur ces messages. S'il n'y a pas de message MIDI Clock, l'instrument utilise son propre tempo. Dans les deux cas, vous pouvez arrêter la reproduction ou l'enregistrement avec un message MIDI Stop.

Style PC° (canal txrx de sélection de style)

(OFF, 1~16, Réglage par défaut: 10) Comme son nom l'indique, le canal de sélection de style sert à la réception et à la transmission de changements de programme, produit un changement de style sur l'EXR-46 OR ou l'instrument externe.

Lyrics tx° (transmission de paroles)

(On/Off, Réglage par défaut: Off) L'EXR-46 OR peut transmettre des données de paroles (Lyrics) contenues dans des fichiers Standard MIDI de Format 0. Il ne peut pas les afficher mais peut les transmettre à un appareil capable d'afficher des paroles (comme le Roland LVC-1). Ce contrôle vous permet d'activer (On) et de couper (Off) la transmission de données de paroles.

NTA RX14° (activation/coupure de réception)

(On/Off, Réglage par défaut: On) NTA est l'abréviation de "Note-to-Arranger" et représente les notes jouées dans la moitié gauche du clavier pour alimenter l'arrangeur avec des informations d'accords. Ces notes peuvent aussi être transmises à l'instrument via MIDI (d'un accordéon, un piano numérique ou un orgue, par exemple). Si vous pouvez utiliser l'arrangeur sans jouer sur le clavier de l'EXR-46 OR, transmettez ces notes sur le canal MIDI 14 (de votre ordinateur ou instrument MIDI externe à l'EXR-46 OR) et désirez "On" ici.

Les notes NTA peuvent uniquement être reçues (elles ne sont pas transmises). Les notes jouées sur le clavier de l'EXR-46 OR sont effectivement transmises à l'arrangeur et aux parties Arranger ; elles sont utilisées pour produire l'accompagnement dans la bonne tonalité. Comme toutes les notes des styles musicaux sont transmises via MIDI, il est inutile de transmettre les notes NTA séparément. PitchBnd° (Pitch Bend).

pitch bend. Ceux-ci servent à augmenter ou diminuer temporairement la hauteur des notes des parties Keyboard (Main, Dual, Split).

modulation. Ceux-ci ajoutent un effet de vibrato aux notes jouées (commande de contrôle CC01).

Progchng° (changement de programme)

(On/Off, Réglage par défaut: On) Ce contrôle sert à activer (On) ou couper (Off) la transmission et la réception des messages de changement de programme. Ceux-ci servent à la sélection des sons, des styles ou des programmes utilisateur.

Velo rx (réception des messages de toucher)

(On, 1~127, Réglage par défaut: On) Ce filtrage sert à activer (On) ou couper la réception des messages Velocity (de toucher). Ce paramètre porte uniquement sur les messages de notes reçus via MIDI. Spécifiez la valeur de toucher à substituer aux valeurs reçues par l'EXR-46 OR (1~127), ou choisissez "On" pour utiliser les valeurs de toucher telles quelles.

Clock tx° (synchronisation)

(On/Off, Réglage par défaut: On) Ce paramètre définit si l'arrangeur et l'enregistreur envoient (On) ou non (Off) des signaux d'horloge MIDI quand vous les démarrez. Ces signaux sont indispensables pour synchroniser des instruments MIDI, séquenceurs ou logiciels externes avec l'EXR-46 OR.

(On/Off, Réglage par défaut: On) Cette option permet de déterminer si l'arrangeur et l'enregistreur envoient des messages Start/Stop/Continue lorsqu'ils fonctionnent. Sélectionnez "Off" si vous souhaitez piloter le générateur de sons d'un orgue MIDI, etc. sans démarrer son accompagnement automatique chaque fois que vous lancez la reproduction de l'arrangeur ou de l'enregistreur.

(On/Off, Réglage par défaut: On) L'enregistreur de l'EXR-46 OR envoie et reçoit aussi des messages "Song Position Pointer" indiquant la position exacte dans le morceau des notes reproduites. Sélectionnez "OFF" si vous ne pouvez pas que l'enregistreur envoie ou reçoit ces messages.

Utilisation de la mémoire flash

Examinons d'abord les paramètres Function restants. Ils permettent de sauvegarder des morceaux nouvellement enregistrés ou des styles chargés d'une disquette dans la mémoire Flash de l'EXR-46 OR et de supprimer ces fichiers.

Sauvegarder un morceau en mémoire flash

Vous pouvez sauvegarder les morceaux que vous enregistrez ou éditez avec l'enregistreur de l'EXR-46 OR en mémoire Flash ou sur disquette. Voyez page 114 pour savoir comment sauvegarder les morceaux sur disquette et page 79 pour savoir comment désir un morceau en mémoire Flash.

(1) Appuyez sur FUNCTION.

(2) Utilisez FAMILY pour désirer le paramètre "uriteSNG".

Attendez que l'écran se présente comme sur l'illustration ci-dessous avant de passer à l'étape suivante.

L'EXR-46 a besoin automatiquement une mémoire Flash vide. ("S", le premier caractère, clignote.)

Remarque: S'il ne reste aucune mémoire Flash disponible ou si la capacité de la mémoire est épuisée, l'écran affiche le message "Mémo Full" quand vous choisissez cette fonction. Dans ce cas, vous ne pouvez pas sauvegarder votre morceau. En revanche, vous pouvez effacer un autre morceau ("Remove") et reprendre cette procédure à partir de l'étape (2).

Remarque: Le message "No Song" signifie qu'il n'y a pas de données de morceau à sauvegarder.

(3) Si nécessaire, utilisez les boutons SELECT pour amener le curseur à l'emplacement d'un autre caractère (ce dernier clignote).

(4) Utilisez les boutons numériques pour assigner un caractère à cet emplacement.

Voici les caractères disponibles :

Remarque: Chaque fois que vous appuyez sur un autre bouton numérique (pour entrer un caractère), le curseur avance automatiquement jusqu'à la position suivante. Cette procédure est semblable à l'entrée de caractères sur un téléphone portable.

(5) Répétez les étapes (3) et (4) pour assigner les caractères voulus aux autres emplacements. (6) Après avoir entré le nom, appuyez sur le bouton [YES/+] pour sauvegarder le morceau dans la mémoire Flash de l'EXR-46 OR.

L'écran affiche un message:

À la fin de la sauvegarde, l'écran affiche brièvement le message "Complete".

Remarque: Appuyez sur [NO/-] si vous renoncez à sauvegarder le morceau.

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Archiver des programmes utilisés dans la mémoire flash

Cette fonction permet de sauvegarder le contenu de TOUS les programmes utilisateur internes (200) en mémoire Flash. Les programmes utilisateurs sont toujours archivés sous forme de set.

Utilisez cette fonction si tous les 200 programmes utilisateur contiennent des réglages que vous ne pouvez pas perdre (en les écrasant par d'autres données ou en cas de problème technique). Il existe évidemment une fonction permettant de charger des programmes utilisateur archivés (page 110).

Remarque: Les données du set de programmes utilisés contiennent aussi les assignations des boutons TONE (page 90).

(1) Appuyez sur FUNCTION. (2) Utilisez FAMILY pour désirir le paramètre "uriteLPG".

Attendez que l'écran se présente comme suit avant de passer à l'étape suivante:

Bien que vous puissiez sauvegarder le fichier avec le nom attribué par défaut ("USPR_000"), il vaut mieux lui donner un nom qui vous permette d'en identifier immédiatement le contenu. Choisissez donc un nom évocateur.

Le premier caractère du nom par défaut ("UserPrg") clignote.

Remarque: Si la capacité de la mémoire est épuisée, l'écran affiche le message "Mémo Full" quand vous désactivez cette fonction. Dans ce cas, il est impossible d'archiver le set de programmes utilisateur. En revanche, vous pouvez effacer un autre set ("Remove") et reprendre cette procédure à partir de l'étape (2).

(3) Si nécessaire, utilisez les boutons SELECT pour amener le curseur à l'emplacement d'un autre caractère (ce dernier clignote). (4) Utilisez les boutons numériques pour assigner un caractère à cet emplacement. (5) Répétez les étapes (3) et (4) pour assigner les caractères voulus aux autres emplacements.

Remarque: Chaque fois que vous appuyez sur un autre bouton numérique (pour entrer un caractère), le curseur avance automatiquement jusqu'à la position suivante. Cette procédure est semblable à l'entrée de caractères sur un téléphone portable.

(6) Après avoir entré le nom, appuyez sur le bouton [YES/+ ] pour sauvegarder le set de programmes utilisé dans la mémoire Flash de l'EXR-46 OR. L'écran affiche alors le message "WRITING". À la fin de la sauvegarde, l'écran affiche brièvement le message "Complete". Remarque: Appuyez sur NO/- pour renoncer à archiver le set de programmes utilisateur. (7) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Sauvegarder des styles en mémoire flash

Les styles musicaux que vous chargez d'une disquette (et qui sont alors copiés vers la mémoire USER STL) peuvent être sauvegardés dans une mémoire Flash.

(1) Appuyez sur FUNCTION. (2) Utilisez FAMILY pour avoir le paramètre "writeSTL".

Attendez que l'écran se présente comme suit avant de passer à l'étape suivante:

TANGO

TEMPO

J=YES

L'EXR-46 a besoin automatiquement une mémoire Flash vide comme destination. (Le premier caractère clignote.)

Remarque: S'il ne reste aucune mémoire Flash disponible ou si la capacité de la mémoire est épuisée, l'écran affiche le message "Mémo Full" quand vous choisissez cette fonction. Dans ce cas, vous ne pourrez pas sauvegarder le style musical. En revanche, vous pouvez effacer un autre style ("Remove") et reprendre cette procédure à partir de l'étape (2).

Remarque: Le message "No Style" signifie qu'il n'y a pas de données de style à sauvegarder.

(3) Si nécessaire, utilisez les boutons SELECT pour amener le curseur à l'emplacement d'un autre caractère (ce dernier clignote). (4) Utilisez les boutons numériques pour assigner un caractère à cet emplacement.

Voici les caractères disponibles :

0123456789

ABCDEFGHJKLM

NOPQRSTUUXYZ

(5) Répétez les étapes (3) et (4) pour assigner les caractères voulu aux autres emplacements.

Remarque: Chaque fois que vous appuyez sur un autre bouton numérique (pour entrer un caractère), le curseur avance automatiquement jusqu'à la position suivante. Cette procédure est semblable à l'entrée de caractères sur un téléphone portable.

(6) Après avoir entré le nom, appuyez sur le bouton / + pour sauvegarder le style dans la mémoire Flash de l'EXR-46 OR.

L'écran affiche un décompte :

À la fin de la sauvegarde, l'écran affiche brièvement le message "Complete".

Remarque: Appuyez sur [NO/-] si vous renoncez à sauvegarder le style musical.

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Charger un set de programmes utilisant de la mémoire flash

La fonction "ReadUPG" permet de transférer un set de 200 programmes utilisateur (pour toutes les mémoires) de la mémoire interne de l'EXR-46 OR. Ce transfert écrase les données qui s'y trouvent au profit des nouveaux programmes utilisateur. Vous ne pouvez pas charger de programmes utilisateur individuels d'un set archivé.

Remarque: Si vous voulez conserver les programmes utilisateur se trouvant dans la mémoire interne, archive-les (page 109) ou sauvegardez-les sur disquette au préalable. Voyez p. 114.

(1) Appuyez sur FUNCTION. (2) Utilisez FAMILY [▶] pour désirir le paramètre "ReadUPG". (3) Attendez que l'écran affiche le nom du premier set de programmes utilisateur avant de passer à l'étape suivante. (4) Utilisez les boutons SELECT pour choisir le set à charger. (5) Appuyez sur le bouton / +.

L'écran affiche alors le message "Sure?" et YES se met à clignoter.

(6) Appuyez une fois de plus sur / + pour charger le set de programmes utilisé (ou sur NO/- pour renoncer à le charger). Durant le chargement des données, l'écran affiche le message "Reading". Une fois le fichier chargé, l'écran affiche brièvement le message "Complete". (7) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Supprimer des morceaux de la mémoire flash

Vous pouvez effacer (cette opération s'appelle "Remou") des morceaux dont vous n'avez plus besoin afin de libérer de la place pour de nouveaux morceaux.

(1) Appuyez sur FUNCTION.

(2) Utilisez FAMILY pour choisir le paramètre "RemovSNG".

Attendez que l'écran affiche le nom de la première mémoire de morceau (101) avant de passer à l'étape suivante.

Remarque : Le message "No Song" signifie qu'il n'y a pas de données de morceau à effacer.

(3) Utilisez les boutons SELECT [ ] pour sélectionner le morceau à effacer.

(4) Appuyez sur le bouton / +. L'écran affiche alors le message "Sure ?" et YES se met à clignoter. (5) Pour effacer le morceau, appuyez à nouveau sur le bouton / + (ou sur NO/- si vous décidez de ne pas l'effacer). L'écran affiche alors le message suivant:

Une fois le fichier effacé, l'écran affiche brièvement le message "Complete". (6) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Supprimer des styles de la mémoire flash

Vous pouvez effacer (cette opération s'appelle "Remov") des styles dont vous n'avez plus besoin afin de libérer de la place pour de nouveaux styles.

(1) Appuyez sur FUNCTION. (2) Utilisez FAMILY [ ] pour désigner le paramètre "RemovSTL".

Attendez que l'écran affiche le nom de la première mémoire de style (101) avant de passer à l'étape suivante.

Remarque : Le message "No Style" signifie qu'il n'y a pas de données de style à effacer.

(3) Utilisez SELECT pour désirer le style musical à effacer. (4) Appuyez sur le bouton / +.

L'écran affiche alors le message "Sure?" et YES se met à clignoter.

(5) Pour effacer le style, appuyez à nouveau sur le bouton / + (ou

sur [NO/-] si vous décidez de ne pas l'effacer).

L'écran affiche alors le message suivant:

Une fois le fichier effacé, l'écran affiche brièvement le message "Complete". (6) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Effacer un set de programmes utilisés de la mémoire flash

La fonction "RemovUPG" vous permet d'effacer des sets de programmes utilisateur de la mémoire Flash de l'EXR-46 OR. Cela peut libérer de la place pour de nouveaux fichiers (notamment après un message "Memory Full"). Veillez toutefois à n'effacer que des fichiers dont vous êtes absolument sûr de ne plus avoir besoin. Un fichier effacé est irrémédiablement perdu.

Remarque: Nous vous conseillons de toujours faire une copie de la disquette sur l'ordinateur au préalable. Certains fichiers ont une fâcheuse tendance à devenir indispensables une fois effacés...

(1) Appuyez sur FUNCTION.

(2) Utilisez FAMILY pour désirer le paramètre "RemovUPG".

Attendez que l'écran affiche le nom du premier set de programmes utilisateur avant de passer à l'étape suivante.

Remarque : Le message "No Files" signifie qu'il n'y a pas de set à effacer.

(3) Choisissez le set de programmes à effacer avec SELECT.

(4) Appuyez sur le bouton / +. L'écran affiche alors le message "Sure?" et YES se met à clignoter. (5) Appuyez une fois de plus sur / + pour effacer le set de programmes utilisateurs (ou sur / - pour renoncer à l'effacer).

L'écran affiche alors le message suivant :

Une fois le fichier effacé, l'écran affiche brièvement le message "Complete".

(6) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Archiver des données avec un ordinateur (USB)

La prise USB de l'EXR-46 OR peut remplir deux fonctions: (a) la transmission/réception de données MIDI ou (b) l'échange de fichiers avec un ordinateur.

Tant que l'icône USB n'est pas affichée, le port USB transmet et reçoit les données MIDI (les prises MIDI IN et OUT sont contournées quand vous branchez un câble USB à ce port).

Par contre, si cette icône est affichée, l'EXR-46 OR apparait comme un lecteur externe sur le bureau de votre PC ou Mac:

La lecture du lecteur ("F:" dans l'illustration ci-dessus) dépend du nombre de lecteurs détectés par Windows (et n'a aucune importance pour MacOS).

Remarque: La communication USB (pour les applications MIDI) est possible entre l'EXR-46 OR et Windows Me/XP ou une version ultérieure (pour la plate-forme Windows) ou entre l'EXR-46 OR et Mac OS 9.0.4 ou une version ultérieure (pour la plate-forme Macintosh). À cette fin, installez les pilotes appropriés (voyez le CD-ROM fourni). Quant au transfert de données, il est possible avec Windows 2000/Me/XP (ou version ultérieure) ou avec Mac OS 9.0.4 (ou version plus récente). En cas de problème avec votre système, adressez-vous au service de maintenance Roland le plus proche.

Une fois la détection effectuée, vous pouvez copier des fichiers vers le dossier "Song", "UserPrg" ou "Style" en les glissant selon la méthode habituelle. Les dossiers "Style", "UserPrg" et "Song" ne peuvent pas être effacés et ne doivent jamais être renommés. Toutefois, vous pouvez vider leur contenu en glissant tous les fichiers dans la corbeille.

Procédez de la façon suivante (Windows XP):

(1) Redémarrez votre PC. (2) Mettez l'EXR-46 OR sous tension.

(3) Appuyez sur le bouton USB de l'EXR-46 OR.

L'écran affiche le message d'erreur "No Cable" pour signaler que la communication USB est impossible.

(4) Reliez le port USB de l'EXR-46 OR à un port USB disponible de votre ordinateur avec le câble fourni.

L'icône USB apparaît et l'écran affiche le message PC<-EXR".

Si vous préférez utiliser un autre cable, CHOISISEZ-en un dote des connecteurs USB adéquats: un connecteur "carre" ("type B") pour l'EXR-46 OR et probabilité un "plat" (type "A") pour l'ordinateur.

Remarque: Si vous ne branchez pas de câble USB dans les 15 secondes qui suivent, l'EXR-46 OR repasse en mode normal.

Remarque: Ne mettez jamais l'EXR-46 OR hors tension tant qu'il affiche le message "writing" car cela endommagerait toutes les données dans la zone Flash de l'EXR-46 OR. (Voyez "InitFLASH (Initialisation de la mémoire Flash)" (p. 104) pour savoir comment réparer la zone Flash après une erreur de manipulation.)

Remarque : Le message "Wait... Connection Proceeding" pourrait s'afficher quand vous appuyez sur le bouton [USB]. Cela se produit uniquement si vous avez utilisé le port USB pour la communication MIDI. Ce message indique que Windows XP est en train de reconfigurer le port USB afin de permettre le transfert de données. Cela peut durer un moment. Un peu de patience, donc.

Marché à suivre (autres systèmes d'exploitation) :

Démarrez votre Mac ou PC s'il est hors tension. Si vous ne l'avez pas encore fait, mettez l'EXR-46 OR sous tension. Appuyez sur le bouton [USB] de l'EXR-46 OR. L'écran affiche le message d'erreur "No Cable" pour signaler que la communication USB est impossible.

Remarque: Si vous ne branchez pas de cable USB dans les 15 secondes qui suivent, l'EXR-46 OR repasse en mode normal.

(4) Reliez le port USB de l'EXR-46 OR à un port USB disponible de votre ordinateur avec le câble fourni.

L'icône → USB apparaît et l'écran affiche le message "PC<-EXR".

Si vous préférez utiliser un autre câble, choisissez-en un doté des connecteurs USB déquats : un connecteur "carré" ("type B") pour l'EXR-46 OR et probablement un "plat" (type "A") pour l'ordinateur.

Remarque: Ne branchez pas l'EXR-46 OR à un hub USB. Reliez-le toujours directement à votre ordinateur.

Remarque: Ne mettez jamais l'EXR-46 OR hors tension tant qu'il affiche le message "writing" car cela endommagerait toutes les données dans la zone Flash de l'EXR-46 OR. (Voyez "InitFLSH (Initialisation de la mémoire Flash)" (p. 104) pour savoir comment réparer la zone Flash après une erreur de manipulation.)

Pour tous les systèmes d'exploitation:

Remarque: Si vous appuyez sur le bouton [USB] sans avoir branché le cable USB, l'écran affiche le message d'erreur "No Cable" pour signaler que la communication USB est impossible. Branchez un cable pour faire disparaître ce message de l'écran.

Ouvrez la fenêtre "Poste de travail" (Windows) et vérifiez si l'ordinateur a détecté un lecteur "EXR_DRV" (ou simplement "Disque amovible"). Ouvrez ce lecteur en double-cliquant sur son icône. Ouvrez le dossier "Style", "UserPrg" ou "Song". Ce besoin dépend de l'opération visée : supprimer/renommer/ajouter des styles musicaux ou des fichiers Standard MIDI. Effectuez une des opérations suivantes :

• Copiez les styles musicaux voulus du dossier "Style" sur le disque dur de l'ordinateur (glisser-deposer).
• Copiez les morceaux voulus du dossier "Song" sur le disque dur de l'ordinateur par glisser-déposer.
• Copiez les sets de programmes utilisateurs voulus du dossier "UserPrg" sur le disque dur de l'ordinateur en les faisant glisser.
• Copiez les styles musicaux voulus du disque dur de l'ordinateur en les glissant-déposant dans le dossier "Style". (Lisez aussi l'explication en dessous de l'étape (10).)
• Copiez les morceaux voulus du disque dur de l'ordinateur en les glissant-déposant dans le dossier "Song".
• Copiez les sets de programmes utilisateurs voulus du disque dur de l'ordinateur dans le dossier "UserPrg" en les faisant glisser.
• Renommez les fichiers voulus du dossier "Style", "UserPrg" ou "Song".
• Effacez les fichiers dont vous n'avez plus besoin. Remarque: Tant que le message "P<->EXR" est affiché, tous les boutons et commandes de l'EXR-46 OR sont verrouillés.

(9) Pour débrancher l'EXR-46 OR de l'ordinateur:

• Macintosh: Glissez l'icône "EXR_DRV" (ou "Disque amovible") dans la corbeille.
• ou-
• Windows: Cliquez sur l'icône Supprimer dans la barre des tâches. Attendez qu'un menu déroulant s'affiche et choisissez-y l'option similaire à ceci: "Cesser d'utiliser le disque USB EXR_DRV". En principe, une fenêtre devrait alors afficher un message similaire à ceci: "Le périphérique USB XX peut maintenant être enlevé du système en toute sécurité". Cliquez sur le bouton [OK].

-PUIS

• Débranchez le câble USB de l'ordinateur et de l'EXR-46 OR.

Appuyez à nouveau sur le bouton [USB].

L'écran affiche alors le message "Sure?"

(Appuyez sur YES/+ (l'icône disparaît).)

(Appuyez sur NO/- pour rester en mode USB.) Si vous avez copié des styles musicaux de l'ordinateur vers la zone Flash, l'écran affiche à présent "Wait...

Converting Styles", vous signalant que les fichiers portant l'extension ".STL" sont convertis dans le format de style musical de l'EXR-46 OR (.STH").

Notez que cette conversion n'est requise que pour les styles musicaux en zone Flash de l'EXR-46 OR qui ne portent pas encore l'extension ". STH".

Remarque : Cette opération ajoute quelques octets à chaque style musical converti. Dans des cas exceptionnels (quand la mémoire Flash est presque remplie), cela pourrait empêcher la conversion de tous les styles portant toujours l’extension ".STL". Dans ce cas, l’EXR-46 OR affiche le message "MémFul1" pour vous signaler que l’opération a été interrompue avant la conversion du dernier fichier ".STL". En revanche, tous les styles ont été convertis avant l'apparition de ce message et sont donc utilisables.

Les fonctions Disk de l'EXR-46 OR permettent de sauvegarder sur disquette le morceau Recordier (de l'enregistreur) contenu dans la mémoire USER SNG, de sauvegarder et charger vos fichiers sur ou depuis une disquette, d'effacer des fichiers résidents sur disquette et de formater des disquettes.

Vous avez le choix entre des disquettes 2DD ou 2HD. Comme la capacité des disquettes 2HD est le double de celle des disquettes 2DD, nous vous recommandons donc l'utilisation de disquettes 2HD.

Quand le lecteur écrit ou lit des données sur la disquette, l'icône de disquette (DISK) clignote à l'écran. N'éjectez pas la disquette tant que cette icône est affichée car vous endommageriez le lecteur de disquette et la disquette (qui deviendrait illisible).

Charger des programmes utilisés de la disquette

Cette fonction s'appelle LOAD UFR. Cette fonction permet de transférer un set de 200 programmes utilisateur (pour toutes les mémoires) dans la mémoire interne de l'EXR-46 OR. Ce transfert écrase les données qui s'y trouvent au profit des nouveaux programmes utilisateur.

Remarque: Si vous voulez conserver les programmes utilisateurs se trouvant dans la mémoire interne, sauvegardez-les sur disquette au préalable. Voyez p. 114.

Remarque: Les données du set de programmes utilisateur contiennent aussi les assignations des boutons TONE (page 90). Aussi, après le transfert d'un set de programmes utilisateur, les huit boutons TONE pourraient choisir d'autres sons.

Insérez une disquette dans le lecteur.

(2) Appuyez sur Disk pour désirer le mode Disk.

Comme la fonction "LOAD UP" est déjà sélectionnée, vous ne devez rien faire de plus. (Sinon, utilisez FAMILY pour CHOISIR CE paramètre.)

Choisissez le set de programmes à utiliser avec SELECT.

Le message Yes a côté de celui-ci se met à clignoter.

Appuyez sur le bouton / + pour charger le fichier choisi.

Remarque: Appuyez sur NO/- pour renoncer à charger le fichier choisi.

Si vous avez appuyé sur / +, l'écran affiche le message "Loading". Une fois les données chargées, le message "Complete" s'affiche brièvement.

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Messages d'erreur éventuels

No Disk	Vous avez oublié d'insérer une disquette dans le lecteur.
No Files	La disquette insérée ne contient pas de données de programme utiliser.
NoFormat	La disquette en question n'est pas formatée ou utilise un format que l'EXR-46 OR ne reconnaît pas. Appuyez sur YES/+ pour la formater (attention: cette opération efface toutes les données de la disquette).
Disk Err	La disquette est probablement endommagée et ne peut pas être utilisé.
File Err	Le fichier sélectionné est endommagé et ne peut pas être charge.

Charger des morceaux d'une disquette

LOAD Sng permet de charger un morceau d'une disquette dans la mémoire User de l'EXR-46 OR.

(1) Insérez une disquette dans le lecteur. (2) Appuyez sur DISK pour désirer le mode Disk. (3) Sélectionnez la fonction "LOAD Sng" avec FAMILY (4) Utilisez SELECT l pour désir le morceau à charger. Le message YES à côté de celui-ci se met à clignoter. (5) Appuyez sur le bouton / + pour charger le fichierChoisi.

Remarque: Appuyez sur NO/- pour renoncer à charger le fichier choisi.

Si vous avez appuyé sur [YES/+], l'écran affiche le message "Loading". Une fois les données chargées, le message "Complete" s'affiche brièvement.

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Remarque: Lisez aussi "Messages d'erreur eventuels" ci-dessus.

Charger des styles musicaux d'une disquette

LOAD St.1 permet de charger un style musical d'une disquette dans la mémoire User de l'EXR-46 OR.

(1) Insérez une disquette dans le lecteur. (2) Appuyez sur DISK pour CHOISIR le mode Disk. (3) Sélectionnez la fonction "LOAD St.1" avec FAMILY (4) Utilisez SELECT pour CHOISIR le style musical a charger. Le message YES a cote de celui-ci se met a clignoter. (5) Appuyez sur le bouton / + pour charger le fichier choisi. Remarque: Appuyez sur NO/ pour renoncer à charger le fichier choisi.

Si vous avez appuyé sur [YES/+], l'écran affiche le message "Loading". Une fois les données chargées, le message "Complete" s'affiche brièvement.

(6) Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Remarque: Voyez aussi "Messages d'erreur eventuels" (p. 114).

Sauvegarde de fichiers sur disquette

L'EXR-46 OR propose les fonctions de sauvegarde suivantes:

SAVE UFr: Cette fonction sert à sauvegarder le contenu de toutes les mémoires User Program (200) sur disquette.

Remarque: Les données du set de programmes utilisés contiennent aussi les assignations des boutons USER TONES (page 90).

SAVE Sn9: Cette fonction permet de sauvegarder le morceau se trouvant en mémoire USERSONG sur disquette. Un morceau sauvegardé sur disquette devient un fichier Standard MIDI.

(1) Insérez une disquette dans le lecteur.

Chaque disquette comporte un onglet carré servant à "fermer" une petite fenêtre. Quand l'onglet est dans cette position, vous pouvez sauvegarder des données sur la disquette. Avant de charger la disquette, veillez à désactiver sa protection contre l'écriture en refermant la petite fenêtre.

(2) Appuyez sur DISK et utilisez FAMILY pour désir SAVE UFr" ou "SAVE Sng".

(3) Si nécessaire, utilisez les boutons SELECT pour amener le curseur à l'emplacement d'un autre caractère (ce dernier clignote).

Remarque: Chaque fois que vous appuyez sur un autre bouton numérique (pour entrer un caractère), le curseur avance automatiquement jusqu'à la position suivante.

Utilisez les boutons numériques pour assigner un caractère à cet emplacement.

Voici les caractères disponibles :

(5) Répétez les étapes (3) et (4) pour assigner les caractères voulu aux autres emplacements.

Bien que vous puissiez sauvegarder le fichier avec le nom attribué par défaut ("SONG_001" ou "USPR_000"), il vaut mieux lui donner un nom qui vous permette d'en identifier immédiatement le contenu. Choisissez donc un nom évocateur.

Remarque: Si vous choisissez "SPACE" (bouton [O]), l'instrument insère "_" à l'écran. Ceci est du fait que MS-DOS® ne permet pas l'utilisation d'espaces.

(6) Après avoir entré le nom, appuyez sur le bouton / + pour sauvegarder les données sur disquette.

L'écran affiche un décompte ("Saving").

À la fin de la sauvegarde, l'écran affiche brièvement le message "Complete".

Remarque: Si le message "Protect" apparait, vous avez oublié d'enlever la protection de la disquette. Appuyez sur le bouton d'éjection du lecteur de disquettes, enlevez la disquette et fermez son onglet. Réinsérez ensuite la disquette et appuyez sur / +.

Remarque: Si, après tout, vous ne voulez pas charger le fichier choisi, appuyez sur NO/-

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Messages d'erreur éventuels

No Disk	Vous avez oublié d'insérer une disquette dans le lecteur.
Protect	Voyez ci-dessus.
Disk Full	La capacité restante de la disquette ne permet plus de sauvegarder vos données.
NoFormat	La disquette en question n'est pas formatée ou utilise un format que l'EXR-46 OR ne reconnaît pas. Appuyez sur YES/+ pour la formater (attention: cette opération efface toutes les données de la disquette).
Disk Err	La disquette est probablement endommagée et ne peut pas être utilisée.
OverWrt?	Le nom attribué aux données existe déjà sur la disquette. Si vous appuyez sur YES/+ , le fichier se trouvant sur la disquette est écrasé par le nouveau (et ses données sont effacées). Insérez une autre disquette ou appuyez sur DISK et renommez les données à sauvegarder.

Effacer des fichiers sur disquette

Les fonctions Delete permettent d'effacer des fichiers sur la disquette insérée. Cela permet de libérer de la place pour de nouveaux fichiers (notamment après un message "Disk Full"). Veillez toutefois à n'effacer que des fichiers dont vous êtes absolument sûr de ne plus avoir besoin. Un fichier effacé est irrémédiablement perdu.

Remarque: Nous vous conseillons de toujours faire une copie de la disquette sur l'ordinateur au préalable. Certains fichiers ont une fâcheuse tendance à devenir indispensables une fois effacés...

DEL Upr: Utilisez cette fonction pour effacer un set de programmes utilisateur sur disquette. Sachez que cette opération efface toute la série de 200 programmes utilisateur.

DEL Sng: Permet d'effacer un fichier de morceau sur disquette.

(1) Insérez la disquette contenant le fichier à effacer dans le lecteur. (2) Appuyez sur DISK pour désirer le mode Disk. (3) Utilisez FAMILY pour sélectionner "DEL UPr" ou "DEL Sn9". (4) Utilisez SELECT pour choisir le fichier à effacer (exemple : "USPR_005"). Le message YES se met à clignoter. (5) Appuyez sur le bouton / +.

Par mesure de sécurité, l'EXR-46 OR vous demande si vous voulez juste effacer le fichier ("Sure?").

Appuyez sur / + pour effacer le fichier ou sur / - pour annuler l'opération.

Si vous avez appuyé sur / +, l'écran affiche le message "Deleting". Une fois les données effacées, le message "Complete" s'affiche brièvement.

Appuyez sur un autre "grand" bouton de la section DATA ENTRY pour quitter cette fonction.

Messages d'erreur éventuels

No Disk	Vous avez oublié d'insérer une disnette dans le lecteur.
Protect	Vous avez oublié d'otter la protection de la dis-quette. Appuyez sur le bouton d'éjection du lecteur de disquettes, enlevez la disnette et fermez son onglet. Réinsérez ensuite la dis-quette et appuyez sur YES/+ .
NoFormat	La disnette en question n'est pas formatée ou utilise un format que l'EXR-46 OR ne reconnaît pas. Appuyez sur YES/+ pour la formater (attention: cette opération efface toutes les données de la disnette).
Disk Err	La disnette est probablement endommagée et ne peut pas être utilisée.
No Files	La disnette ne contient pas de fichier du type sélectionné. Insérez une autre disnette.

Formater une disquette

Avant de pouvoir sauvegarder des fichiers, il faut préparer la disquette. C'est ce qu'on appelle le "formatage". Si la disquette que vous pouvez utiliser est formatée pour IBM PC, il est inutile de la formater - quoiqu'il en soit, l'accès est plus rapide avec des disquettes formatées avec l'EXR-46 OR. Sinon, procédez comme suit:

Insérez une disquette dans le lecteur.

Chaque disquette comporte un onglet carré servant à "fermer" une petite fenêtre. Quand l'onglet est dans cette position, vous pouvez formater la disquette. Avant de charger la disquette, veillez à désactiver sa protection contre l'écriture en refermant la petite fenêtre.

(2) Appuyez sur DISK pour désigner le mode Disk. (3) Utilisez FAMILY pour sélectionner "FORMAT". Le message "Sui" appeared et se met à clignoter. (4) Appuyez sur / + pour formater la disquette.

Remarque: Si vous renoncez à formater la disquette, appuyez sur [NO/-].

Remarque: En formatant une disquette, vous effacez tous les fichiers qu'elle contient. Vérifiez cependant d'abord son contenu (sur votre PC, par exemple).

La valeur à gauche du message "Forma n9" change de "1" à "100" tandis que l'icône de disquette clignote pour indiquer que l'instrument lit la disquette. Lorsque la disquette est formatée, le message "Complete" s'affiche brievement.

16. Utiliser les sorties et un commutateur au pied

Vous pouvez enregistrer votre jeu ou un morceau de l'enregistreur sur cassette, MD, etc. Branchez les prises OUTPUT de l'EXR-46 OR aux prises REC IN de l'appareil externe.

Effectuez cette connexion avec un câble standard muni de fiches jack 1/4". Ces sorties permettent aussi de brancher l'EXR-46 OR à votre amplificateur Hi-Fi ou de clavier (comme un Roland KC-550/350/150). L'utilisation d'un ampli Hi-Fi requiert un adaptateur (prise RCA (cinch)/jack 1/4). Si vous le voulez, vous pouvez aussi vous procurer deux câbles PJ-1M de Roland.

Remarque: Le fait de brancher un câble aux prises OUTPUT ne désactive pas le système d'amplification de l'EXR-46 OR. Un commutateur au pied DP-2, DP-6 ou BOSS FS-5U, en option relié à la prise FOOTSWITCH permet de maintenir le son des notes après le relâchement des touches, voir d'exécuter d'autres fonctions (voyez p. 100).

Platine à cassette, ampli de puissance, ampli Hi-Fi, enceintes actives de la série MA etc.

Fonctions à caractère pédagogique

L'EXR-46 OR propose deux fonctions pratiques pour les professeurs de musique et les utilisateurs de l'EXR-46 OR en classe.

Couper ou activer la fonction de démonstration

La fonction Demo de l'EXR-46 OR peut être coupée de sorte qu'une pression sur [USB] + [ONE TOUCH] ne produit rien. Cela peut être utile quand l'EXR-46 OR est utilisé en classe. Voici comment couper la fonction de démonstration:

(1) Mettez l'EXR-46 OR hors tension. (2) Maintenez les boutons [USB], [ONE TOUCH] et [ACOUSTIC] enfoncés tout en remettant l'EXR-46 OR sous tension. L'écran affiche brièvement "DISABLED". Comme ce réglage est mémoirisé, vous devrez répéter cette procédure pour pouvoir écouter la démonstration.

Couper ou activer l'arrangeur

La procédure suivante empêche de faire démarrer et d'arrêter l'arrangeur:

(1) Mettez l'EXR-46 OR hors tension. (2) Maintenez les boutons [ACOUSTIC] et [ARRANGER BAND] enfoncés tout en remettant l'EXR-46 OR sous tension. L'écran affiche brièvement "DISABLED". Le bouton [START/STOP] ne permet plus de lancer/d'arrêter l'arrangeur. Répétez cette procédure pour réactiver l'arrangeur.

Couper ou activer l'arrangeur et la fonction demo

Une troisième option "pédagogique" consiste à couper aussi bien la fonction Demo que l'arrangeur :

(1) Mettez l'EXR-46 OR hors tension. (2) Maintenez les boutons [ACOUSTIC] et [START/STOP] enfoncés tout en remettant l'EXR-46 OR sous tension. L'écran affiche brièvement "DISABLED". Vous ne pouvez plus lancer/arrêter l'arrangeur ni les morceaux de démonstration. Répétez cette procédure pour réactiver l'arrangeur et la fonction Demo.

Initialiser lexr-46 or (factory)

Après avoir travaillé intensivement avec l'EXR-46 OR, vous aurez peut-être envie de retrouver ses réglages d'usine. Notez que le morceau Recordier sera vidé et que les programmes utilisateur auront les réglages d'usine après l'initialisation de l'EXR-46 OR.

Voici comment initialiser l'EXR-46 OR:

(1) Mettez l'EXR-46 OR hors tension. (2) Maintenez le bouton [USER PROGRAM/WRITE] enfoncé tout en remettant l'EXR-46 OR sous tension. Le message "Factory" vous informe que le EXR-46 OR est initialisé et a retrouvé des réglages d'usine.

Remarque: Cette opération n'affecte pas les données dans la mémoire Flash de l'EXR-46 OR. Pour savoir comment initialiser les données de cette zone, voyez page 104.

18. Fiche technique

EXR-46 OR Interactive Arranger

Clavier: 61 touches sensibles au toucher

Générateur de sons: Échantillons PCM

Polyphonie maximale: 64 voix

Sons: 650 sons en façade avant, dont 107 sons orientaux (542 sons compatibles XG/256 sons compatibles GM2)

Kits de batterie: 33 kits, dont 13 kits orientaux (11 kits compatibles XG + 9 kits compatibles GM2)

Parties multitimbrales : 19

Compatible: GM2, GS, XG Lite

Ecran: Grand écran rétroéclairé, nouveau concept

Commandes en façade: Commande VOLUME, Boutons ACCOMP/KEYBOARD BALANCE, Boutons TEMPO/DATA, Levier BENDER/MODULATION, Boutons FAMILY, Boutons SELECT, boutons numériques [0]~[9], 8 boutons TONE assignables, 12 boutons ORIENTAL SCALE, 3 boutons SCALE MEMORY

Styles musicaux: 149 styles en mémoire Flash (99 d'usine + 50 modifiables)

One Touch (fonction monotouche) : 2x99

Orchestrator: 3 niveaux: Drum&Bass, Combo, Full Band

Fonctions LOCK (filtres de réglages x10) : STYLE, TONE, TEMPO, TRANSPOSE, MONO/PORTAMENTO

Morceaux: Lecteur SMF en temps réel

Enregistreur 16 pistes: 4 modes simples (ALL, Keyboard, Single, Punch In/Out)

Mémoire Flash: Pour styles musicaux, sets de programmes utilisateurs et morceaux

Programmes utilisateur : 200

Archivage des données: Disquette 2HD/2DD 3.5" (styles, morceaux/SMF, programmes utilisateur), sauvegarde sur & chargement d'un PC via USB (styles, morceaux, programmes utilisateur)

Métronome: Métrique (1/4~9/4, 1/8~9/8), volume réglable

Autres fonctions: 3 modes simples (Piano/Solo, Arranger/Band, Pianist), Mode Drum Pad, Music Assistant: 100 réglages, Partage du clavier (2 sons: Split [L] + Main [R]), Superposition (2 sons: Main + Dual), Melody Intelligence: 18 types, Octave (-4~4), Transposition "User" (-12~12)/Transposition "Gbl" (-6~5), V-Link Mise à jour du système: Oui

Connectique: USB: Communication MIDI et transfert de fichiers, MIDI IN, OUT

Sorties: Prises L/Mono, R (jacks 1/4''), Phones 1/2, DC IN (pour l'adaptateur)

Divers: Puissance de sortie: 10W+10W avec "Digital Bass Enhancer", haut-parleurs stéréo: 2x Ø13cm, Bass Reflex

Alimentation: 12V/3.5A

Dimensions: 1020 × 355 × 132mm

Poids: 8kg

Accessoires fournis: Mode d'emploi, adaptateur PSB-4U, câble USB, CD-ROM avec fichiers du pilote USB

Remarque: Les données techniques sont susceptibles d'être modifiées sans préavis.

Remerciements

Roland Corporation tient à exprimer toute sa gratitude aux personnes ayant contribué à la préparation des kits de batterie et des styles musicaux orientaux ainsi que des morceaux de démonstration pour l'EXR-46 OR Interactive Arranger.

Nous remercions particulièrement :

M. Cherif Cotta, M. Emmanuel G. Chnarakis et

M. Mehmet Dogdu

pour leur inestimable coopération et leur enthousiasme indéfectible lors du développement de l'EXR-46 OR

M. Abdallah George, M. Ahmed Mustafa et M. Alp Selim

pour leur soutien et leurs précieux conseils

M. Mohamed Raheem

pour avoir autorisé Roland Corporation à utiliser sa célèbre composition "Leh Bey Dari" comme morceau de démonstration pour l'EXR-46 OR

NO/-

j#

b##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d##

d#

aaiil bii jilw

.الإستعمالallsالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالإستعمالالTABLA الإستعمالالإستعمالالTABLA الإستعمالالTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA الTABLA	:No Disk
.Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect . Protect	:No Disk
No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format No Format NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT NO FAT
. Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err . Disk Err

dduu dduu duu

dLwlll jn Dte gall a glg ll lal alldllge Lwolgl JLiljLdl 10000000000000000000000000000000000000000000000000000000000000000000000000000

Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg

aIol oJg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg aIg a

DISK 2

DEL UPRIJF FAMILY JF 3 DEL Sing

10 4

YES/ + 1 j. bita (5)

NO- j, aIaIbJy J YES/+

aJLwJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

a 11 aie 11 11 11 11 11

J 1

ALDI JDS OIA DSSLL"DODOCOCO 100

Sing" 1jLjEY 10 SELECT jjjjj 10 DISK jjba

"SAVE Upr" "SAVE

all 10 SELECT jzj

jzj

laaiiaai jaii

الإستعمالallsي الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالترجمة الحرفيةالTRL الإستعمالالترجمة الحرفيةالTRL الإستعمالالترجمة الحرفيةالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL الإستعمالالTRL AL الإستعمالالTRL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL Al AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL CAL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL A AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL (AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL MAL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL ALA AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL L AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL M AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL ML AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL ALL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL LL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL NL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL AL N No Disk

:No Files

:No Format

:No Disk

:File Err

JLwJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJ

"Complete"

aBgl0d 0000

USER SNG sJg JI JIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJ

jolks aegagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagaga

JALI plili a Lla "LOAD UFR" 2aBg Jllal g (jaiil lia jy FAMILY Jjj1p

J 111 111 111 111 111 111 111 111 111 111 111 111 111 111 1

J "UserPrg" "UserPrg" & "Style" 1 "Song" "Song" "Song" "Song"

EXR-46 OR ALJI:

"Removable Stick"

EXR-46 OR JLJSSUB 10

"Sure?" "JLwJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

jz b1) 11

aagai gai jgss

ajout usage uy

all 111 p1111111111

L 100000000000000000000000000000000000000000000000000000000000000000000000000000

EXR-46 OR JLJg, aJy J10 JLY USB JLS JI Lj:

JL Ws Jn E X R-46 OR jzj 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

EXR-46 OR jLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjLjL

(3) Loe 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

abdoJzJzJyJzJwJlSall Jz: abdo

JzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

(1 agit 10ylllLgjL)

aie 1 j 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

START/STOP

(1)

TransMod

a#gall aill 21zic+glal all gll c#

LgLwG: int gI

jll jyall abwgl ylll wall lalil jg jssall

sic bi ai iauuiuui, ai aiiie 1Lslji pao Juaa: Son ai ey

LIVOOJOAOSYGLABAOODYALOOLAOLAIMIDY YALL

ALLé, salé+2içlégl,(ssé+1lallzicé+

11 11

Joule 1g 5g aayll gall alalal

Préchauffage_range_aaa_g

allumer 2.

J 1

24 1, Jill lcll aal

(18.2015)

Keysplit gjgall pLwai abai

11 plaii 2a bdi yil aibg.84~48)

juin (le 11 juin) EXR-46 OU juin 11

je je 11111111111. (clips)

Jzj jz12 Jb0.("fade" jzjjll jLzill)

lil (yloic la) jolal 0]~9 aai lil lil

. USER PROGRAM

juste lai oussu la lourd just uusu la liua

GrossissementsLoupeGrille) justes (zilball s wS WLoupeGrille)

4.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

aillll 1

aigle 1sj all

dallersingle single

au i j ai gl j lai ai dk a

Jnnnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnne nnnnnne nnne nnnnne nnne nnnnne nnne nnnnne nnnee

i0000

oIogalllgssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssss

USERSONG

jsslls1

1. 0 J 2 J 3 J 4 J 5 J 6 J 7 J 8 J 9 J 10

(02 j 1)

EXR-46 OR 512

chapitre "algèbre" 1

gdsalj sllsdo gssgss

aJsl (1) aJyIJI JzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

Jgaw! gbiygiSELECTjzjIgaiylaiaaiaiLaie aiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaia

Jd 1500000000000000000000000000000000000000000000000000000000000

LG LC21 nn Jd nn Jd nn Jd nn Jd nn Jd nn

111 111 111 111 111 111. (USB)

iog 10glaal piae laaia laiia gao

. Data Size

Lglll! p#i#lll#k#lll#a#la#b#lll#. (201~.): DISK (Lecture de disque (201~.): DISK)

aie aie aie aie aie aie aie aie aie aie aie aie aie aie

auiui 11 aie 11 aeil

START/STOP

PULI 2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1 10

aaiie gle ojial ai jil paii pi

DRUM &BASS

COMBO

FULL BAND

GLOSSARY Lallll 100 EXR-46 OR 200

"FULL BAND"

Eiy 100d dJia (g i tll o jy wlldo aai: abj

J 1

JLd Lall jai i w wai lll ylll aay

( r_1 + r) [ r,32]

(20 1

1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1

TONE jbjbi

Lull lll lllll

PSB-4U 11 U23

EXR-46 OR jzj (1)

EXR-46 OR 50000000000000000000000000000000000000000000000000000000000

POWERON 3

VOLUME (4)

g2Lall pi jyj gai yj ie jyai pliljdi:4zJyo

jaillissement allumage auto allume allumage automatique ai ai ai ie jaillissement yaai

i 1

1

a) à l'aille all a la l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'airl l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air b) à l'aille all a la l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air c) à l'aille all a la l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'airl l'air l'air l' air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d) à l'aille all a la l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air l'air d l'air d l'air d d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l' air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'Air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'oin d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'ain d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'air d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'ie d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'ia d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iec d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'ae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'cia d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'cea d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iac d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iah d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iae d l'iao d l

claw gall pao gialg jol galsl jglalld 1 gus glab lglc jlgjckglll caglll gjwl glaqgl aqgl qglw yll gann pnl jdaa no gaiy bwrn lglgacnnr gajgaae gaae gaae paq jgalpiaea! gcgrggi jnil gnaaill jdaa

aJzall jai gaoaJaiuall Jgao Lagcglal alljlgwglg 1s0g sIg 1s0g 1s0g

disais, ai ai gg i jk i dj i

Lolalol

USB a g o

gjw gws 199 cEXR-46 OR jLg> gss

Joules éligibles. JLOI. ROM

MIDI

SI111 MIDI LAloLd21 LCgL
