| Type de produit | Hotte décorative cheminée |
| Marque | Bosch |
| Modèle | DKE965A |
| Dimensions (L x P x H) | 900 x 500 x 615-1025 mm |
| Poids net | 18 kg |
| Alimentation électrique | 220-240 V, 50 Hz, 10 A |
| Puissance moteur | 250 W |
| Débit d'air max (extraction) | 650 m³/h |
| Niveau sonore max | 65 dB(A) |
| Éclairage | 2 x LED, 3 W chacune |
| Filtre à graisses | Aluminium, lavable au lave-vaisselle |
| Filtre à charbon | Optionnel (réf. spécifique) |
| Type de commandes | Électronique à boutons |
| Nombre de vitesses | 3 + boost |
| Fonction boost | Oui, temporisé 10 min |
| Mode de fonctionnement | Extraction ou recirculation |
| Classe énergétique | A+ |
| Diamètre sortie d'air | 150 mm |
| Entretien | Nettoyer le filtre à graisses toutes les 4 semaines |
| Indice de réparabilité | 7.8/10 |
FOIRE AUX QUESTIONS - DKE965A BOSCH
Questions des utilisateurs sur DKE965A BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice DKE965A - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DKE965A de la marque BOSCH.
MODE D'EMPLOI DKE965A BOSCH
Mode d'emploi et notice de montage
Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur :
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.
Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recyclé :
Dans ce cas, la hotte doit être équipée d'un filtre à charbon actif (voir le filtre et son entretien).
⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.
Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.
Le filtre à charbon actif retient les substances odoriférantes.
⚠️ Si vous n'incorporez aucun filtre à charbon actif, il est impossible de retenir les odeurs présentes dans les buées de cuisson.
Remarques importantes :
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.
⚠️ Si l'appareil est endommagé, sa mise en service est proscrite.
⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.
⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant, à son service après-vente ou à une personne possédant des qualifications identiques, afin d'éviter tout danger.
⚠ Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).
⚠️ Cette hotte aspirante est destinée uniquement à un usage domestique.
⚠️ Ne faites fonctionner la hotte aspirante qu'avec des ampoules montées sur leur douille.
⚠ Remplacez immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.
⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.
⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (par exemple les frites) qui sont préparés avec des matières grasses ou de l'huile.
⚠️ Ne flambez aucun aliment sous la hotte. Les flammes pourraient atteindre le filtre à graisse et l'enflammer.
□ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes pour votre sécurité, ainsi que pour l'utilisation et l'entretien de l'appareil. ☐ Conservez soigneusement la présente notice de montage et d'emploi afin de pouvoir la remettre à un futur propriétaire. ⚠ Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus. ⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
⚠️ Ne faites jamais fonctionner tous les foyers au gaz en même temps et à pleine puissance pendant une durée prolongée (15 minutes maximum), sinon vous risquez de vous brûler en touchant la surface de la hotte, ou d'endommager cette dernière. Si la hotte doit fonctionner au-dessus d'une table de cuisson au gaz, faites-la fonctionner à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Dérangements
Si vous avez des questions ou en cas de dérangement, veuillez contacter le service après-vente.
(Voir la liste des agences du service après-vente).
Lors de votre appel, veuillez mentionner les numéros suivants :
N° E
FD
Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.
Utilisation de la hotte aspirante
⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à :
□ Enclencher la hotte aspirante en début de cuisson.
☐ Éteindre la hotte aspirante quelques minutes seulement après la fin de la cuisson.

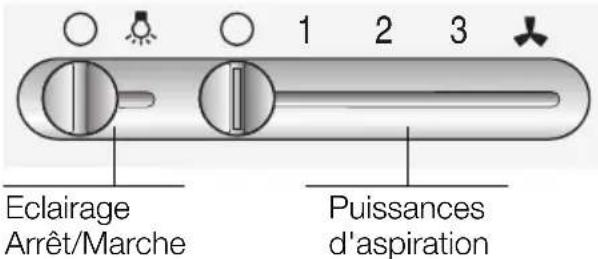

Enclenchement :
Amenez le commutateur à curseur sur la puissance d'aspiration désirée.
Coupure :
□ Ramenez le commutateur à curseur sur 0.
Cette position permet au ventilateur de développer sa puissance d'aspiration maxi. Vous n'en aurez besoin que brièvement.
□ Poussez le commutateur à curseur à fond à droite.
Pendant que la hotte fonctionne sur la puissance d'aspiration intensive, la barre s'allume sur le commutateur à curseur.
Éclairage :
□ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.
Filtre et entretien
Filtres à graisse :
Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention :
Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.
Important :
Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal :
□ En fonctionnement normal (1 à 2 heures par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines.
□ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.
□ Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.
Important :
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.
Ensuite, brossez les filtres, rincez-les bien puis laissez-les égoutter.
Filtre et entretien
Retrait et mise en place des filtres à graisse en métal :
- Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.
- Nettoyez les filtres à graisse.
- Une fois nettoyés, remettez les filtres à graisse en place.
Filtre à charbon actif :
Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention :
Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.
Important :
Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.
Mise en place du filtre :
- Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").
- Mettez en place le filtre à charbon actif.
- Faites encranter les pattes des deux côtés.
- Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").
Retrait du filtre :
- Retirez les filtres à graisse en métal.
- Appuyez sur les pattes situées des deux côtés puis retirez le filtre à charbon actif par le bas.
- Remontez les filtres à graisse.
Changement du filtre à charbon actif :
☐ Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. □ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.
N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.
Mise au rebut du filtre à charbon actif usagé :
□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelle des déchets résiduels.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
☐ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif pour laver les fenêtres.
□ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
□ N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.
Prudence : ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.
⚠ Veuillez ne nettoyer le commutateur à curseur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n'utilisez pas de détergent pour les surfaces en acier.
Surfaces en acier inox :
□ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
□ Frottez toujours l'acier inox dans le sens de son polissage.
⚠️ Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique :
□ Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
□ N'utilisez pas de chiffons secs.
□ Utilisez un produit pour vitres mais non agressif.
□ N'utilisez pas de détergents agressifs, contenant un acide ou une base.
□ N'utilisez pas de produits récurants.
Changement du tube au néon
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
- Enfoncez légèrement les deux pattes du cache de l'éclairage puis retirez le cache par le bas.
- Remplacez le tube au néon (tube en vente habituelle dans le commerce, puissance 11 watts maxi., douille G23).
Attention : le tube est enfoncé dans la douille.
- Remettez le cache de l'éclairage en place.
- Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.
Remarques importantes
⚠️ Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. ⚠️ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. ⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler. ⚠️ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. ⚠️ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. ⚠️ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. ⚠️ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz :
⚠ Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (en Allemagne par exemple : les règles techniques TRGI régissant l'installation du gaz). ⚠️ Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. ⚠️ La hotte aspirante ne pourra côtoyer que sur un côté un meuble haut ou une paroi haute. Écart minimum : 50 mm. ⚠️ Écart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte : 650 mm, fig. 1.
Évacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par exemple aux ordonnances publiques applicables au bâtiment).
Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que :
□ Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes. □ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.
□ Conduits de section ronde : Nous recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum. □ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm φ = 113 cm² de section, 150 mm φ = 177 cm² de section. Si les conduits ont des diamètres différents : utilisez du ruban adhésif à étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Mode Air recyclé
□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
⚠️ Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.
Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.
Branchement du conduit d'évacuation ∅ 150 mm :
☐ Fixez le conduit d'évacuation directement sur l'orifice.
Branchement du conduit d'évacuation ∅ 120 mm :
Introduisez le manchon réducteur dans le manchon à air. Percez 2 trous de 3 mm de diamètre puis vissez les deux manchons.
□ Fixez le tuyau d'air vicié contre le manchon réducteur.
Avant le montage
Préparation du mur
□ Le mur doit être bien plat et vertical. Utilisez des chevilles pour assurer une retenue ferme. Pour les appareils avec éclairage à l'arrière :
Si, sous la hotte aspirante, se trouve un habillage de niche directement monté contre le mur, ou bien si le mur est carrelé, l'appareil doit faire saillie de 15 mm max. pour éviter d'endommager le cache de la lampe.
Poids en kg :
| Air évacue Air recyclé | |
| 20,260 cm 22,4 | |
| 21,570 cm 23,7 | |
| 23,290 cm 25,4 |
Sous réserve de modifications constructives dans l'intérêt du progrès technique.
Branchement électrique
La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.
Caractéristiques électriques :
Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.
⚠ Toujours mettre l'appareil hors tension avant d'effectuer des réparations.
Longueur du cordon de branchement : 1,30 m.
Si le cordon doit être raccordé définitivement au secteur :
Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
- Retirer le filtre à graisse (voir la notice d'utilisation).
- Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
- À l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.
⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante : 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.
- Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.
⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante : 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.
min. 550 électrique
min. 650 gaz
Remarque : rappelez-vous que vous aurez peut-être des accessoires spéciaux à monter.
- Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
- Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
- Accrochez la hotte aspirante aux vis.
- Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
- Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
- Accrochez la hotte aspirante aux vis.
- Vissez les vis hexagonales du bas. ⚠️ Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.
- Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.
- Raccorder la hotte aux tuyaux.
- Effectuer le branchement électrique de la hotte.
- Retirez la pellicule de plastique protégeant les deux capots en inox.
⚠ Evitez d'endommager les surfaces lisses en acier inox.
- Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.
⚠ Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.
- Soulever l'élément supérieur puis le visser au moyen de deux vis contre la cornière de retenue.
- Remettre le filtre à graisse en place (voir la notice d'utilisation).
 |  | DHZ 5165 |
 | 351210 | |
 | 90 cm: DHZ 905460 cm: DHZ 6054 | |
 | 90 cm: DHZ 905360 cm: DHZ 6053 | |
 | 90 cm: DHZ 955060 cm: DHZ 6550 | |
- DESCRIPTION DE L'APPAREIL
- MODES DE FONCTIONNEMENT
- AIR ÉVACUÉ À L'EXTÉRIEUR
- EN CAS D'AFFLUX D'AIR INSUFFISANT, RISQUE D'INTOXICATION PAR RÉASPIRATION DES GAZ DE COMBUSTION
- AIR RECYCLÉ
- REMARQUES IMPORTANTES
- TABLES DE CUISSON AU GAZ / CUISINIÈRES À GAZ
- DÉRANGEMENTS
- UTILISATION DE LA HOTTE ASPIRANTE
- ENCLENCHEMENT
- COUPURE
- ÉCLAIRAGE
- FILTRE ET ENTRETIEN
- FILTRES À GRAISSE
- ATTENTION
- IMPORTANT
- NETTOYAGE DES FILTRES À GRAISSE EN MÉTAL
- RETRAIT ET MISE EN PLACE DES FILTRES À GRAISSE EN MÉTAL
- FILTRE À CHARBON ACTIF
- CE FILTRE SERT À RETENIR LES SUBSTANCES ODORIFÉRANTES LORSQUE LA HOTTE RECYCLE L'AIR
- MISE EN PLACE DU FILTRE
- RETRAIT DU FILTRE
- CHANGEMENT DU FILTRE À CHARBON ACTIF
- MISE AU REBUT DU FILTRE À CHARBON ACTIF USAGÉ
- NETTOYAGE ET ENTRETIEN
- SURFACES EN ACIER INOX
- SURFACES EN ALUMINIUM ET EN PLASTIQUE
- CHANGEMENT DU TUBE AU NÉON
- REMARQUES SUPPLÉMENTAIRES CONCERNANT LES CUISINIÈRES À GAZ
- MODE AIR RECYCLÉ
- BRANCHEMENT DU CONDUIT D'ÉVACUATION ∅ 150 MM
- BRANCHEMENT DU CONDUIT D'ÉVACUATION ∅ 120 MM
- AVANT LE MONTAGE
- PRÉPARATION DU MUR
- BRANCHEMENT ÉLECTRIQUE
- CARACTÉRISTIQUES ÉLECTRIQUES
- SI LE CORDON DOIT ÊTRE RACCORDÉ DÉFINITIVEMENT AU SECTEUR
- ENCASTREMENT
Marque : BOSCH
Modèle : DKE965A
Catégorie : Hotte aspirante
