Produkttype	Dekorativ peishette
Merke	Bosch
Modell	DKE965A
Mål (B x D x H)	900 x 500 x 615-1025 mm
Nettovekt	18 kg
Strømforsyning	220-240 V, 50 Hz, 10 A
Motoreffekt	250 W
Maks luftmengde (avtrekk)	650 m³/h
Maks støynivå	65 dB(A)
Belysning	2 x LED, 3 W hver
Fettfilter	Aluminium, oppvaskmaskinvennlig
Kullfilter	Valgfritt (spesifikk ref.)
Betjenings type	Elektronisk med knapper
Antall hastigheter	3 + boost
Boostfunksjon	Ja, tidsstyrt 10 min
Driftsmodus	Avtrekk eller resirkulering
Energiklasse	A+
Diameter luftuttak	150 mm
Vedlikehold	Rens fettfilter hver 4. uke
Reparerbarhetsindeks	7.8/10

Ofte stilte spørsmål - DKE965A BOSCH

Hvordan installere Bosch DKE965A hetten?

Installasjonen bør utføres av en fagperson. Overhold minimumsavstandene (65 cm over elektrisk komfyr, 75 cm over gasskomfyr). Fest veggplaten godt og følg instruksjonene i brukermanualen.

Hvordan rengjøre fettfiltrene?

Ta ut filtrene og vask dem i oppvaskmaskin ved maks 65°C eller for hånd med avfettingsmiddel. Tørk dem godt før de settes tilbake. Bytt dem om de er deformert.

Hvilke kullfiltre skal brukes og når bør de skiftes?

Bruk egnede kullfiltre (ref. Bosch: ...). Bytt dem hver 4. til 6. måned avhengig av bruk, eller oftere hvis hetten brukes mye.

Hetten lager støy, er det normalt?

Støynivået varierer med hastigheten: opptil 65 dB på maks hastighet. Hvis støyen er unormal, kontroller at filtrene er rene og at ingenting blokkerer luftuttaket.

Hvordan slå av/på belysning og ventilasjon?

Bruk knappene på kontrollpanelet: en knapp for belysning, en for ventilasjon, og en hastighetsvelger. Trykk og hold inne for å aktivere boost-modus.

Kan jeg bruke hetten uten utvendig avtrekk?

Ja, i resirkuleringsmodus med kullfilter. Luften renses og returneres til kjøkkenet. Kullfilteret er nødvendig og må skiftes regelmessig.

Hvordan skifte LED-pærer?

LED-pærene er integrerte og kan ikke skiftes individuelt. Ved feil, kontakt Bosch kundeservice for å skifte belysningsmodulen.

Hva er garantien på Bosch DKE965A hetten?

Bosch gir 2 års garanti på deler og arbeid. Registrer produktet på Bosch nettside for å forlenge garantien til opptil 5 år på visse deler.

Hvor finner jeg reservedeler?

Deler som filtre, pærer eller motor er tilgjengelige på Bosch nettside eller hos autoriserte forhandlere. Bruk serienummeret (E-Nr) for å bestille.

Hvordan løse et sugproblem?

Kontroller at filtrene ikke er tette, at det utvendige luftuttaket ikke er blokkert, og at hastigheten er riktig valgt. Rengjøring eller bytte av filtre kan være tilstrekkelig.

BRUKSANVISNING DKE965A BOSCH

Damphettenes vifte suger inn kjøkkendampen og leder den gjennom fettfilteret og ut i det fri. Fettfilteret binder kjøkkendampens faste komponenter. Kjøkkenet holdes således i høy grad fritt for fett og lukt.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

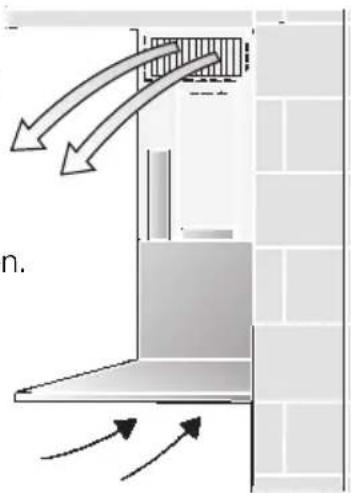

Resirkulasjonsdrift:

Ved denne bruken må det settes inn et aktiv-kullfilter (se „Filter og vedlikehold”). Det komplette monteringssettet og reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen. Damphettenes vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand. Fettfilteret binder kjøkkendampens fete komponenter. Aktiv-kullfilteret binder luktestoffene.

Før første gangs bruk

Denne bruksanvisningen gjelder for flere utførelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin. Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner må kun utføres av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

Før du tar det nye apparatet i bruk, bør du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen.

Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

⚠ Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes.

⚠️ Når tilkoplingsledningen på dette apparatet er skadet, må den skiftes ut av produsenten, kundeservice eller en annen kvalifisert person, for å unngå fare.

⚠ Kvitt deg med emballasjen på en forskriftsmessig måte (se monteringsanvisningen).

⚠ Damphetten må kun brukes når det er skrudd inn pærer.

⚠ Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet.

⚠ Damphetten må aldri brukes uten fettfilter.

⚠️ Overopphetet fett eller olje kan lett selvantennes. Derfor må retter med fett eller olje, f.eks. frityrstekte poteter, bare tilberedes under oppsyn.

⚠ Flambér aldri under damphetten. ! Det kan oppstå brannfare på grunn av oppstigende flammer.

Gassblussene må alltid være tildekket av kokekarene.

! Den sterke varmeutviklingen fra en åpen gassflamme kan ødelegge damphetten.

Forstyrrelser

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice (se liste over servicesenter).

Når du ringer, vennligst oppgi:

E-nr.

FD

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes på typeskiltet på innsiden av damphetten når du tar av filtergitteret.

Betjening av damphetten

⚠️ Kjøkkendampen kan fjernes virkningsfullt ved:

☐ å slå på damphetten ved begynnelsen av kokingen. ☐ å slå av damphetten først noen minutter etter at kokingen er ferdig.

Påslåing:

□ Skyv skyvebryteren på det ønskede viftetrinnet.

Avslåing:

□ Skyv skyvebryteren tilbake på 0.

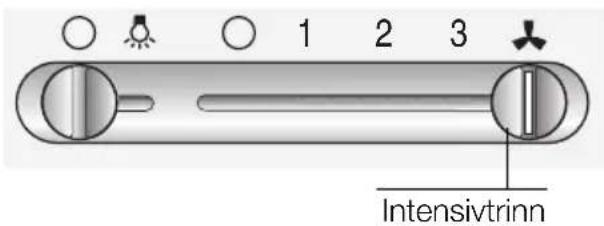

Intensivtrinn:

På intensivtrinnet blir det oppnådd den høyeste effekten. Den trengs kun i kort tid.

□ Skyv skyvebryteren helt til høyre. Under driften med intensivtrinnet lyser streket på skyvebryteren.

Belysning:

Filter og vedlikehold

Fettfilter:

For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter.

Filtermatten består av material som ikke brenner.

NB!

Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Rengjøring av metall-fettfilteret:

☐ Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke. □ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå.

Viktig:

Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise.

□ Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann. Deretter må den børstes, skylles ut grundig og dryppes av.

Filter og vedlikehold

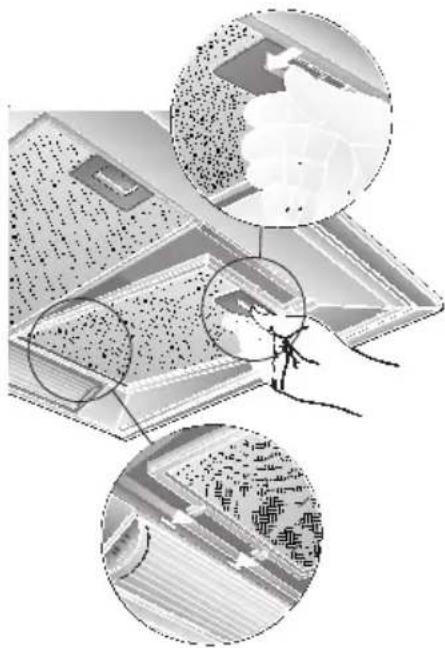

Uttaking og innsetting av metall-fettfilter:

1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

1. Rengjør fettfilteret.
2. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

Innsetting:

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).
2. Sett inn aktiv-kullfilteret.

1. Smekk de to laskene på begge sider igjen.
2. Sett inn fettfilteret (se montering og demontering av metall-fettfilter).

Uttaking:

1. Ta ut fettfilteret.
2. Trykk på de to laskene på begge sider og ta aktiv-kullfilteret av nedover.

1. Sett fettfilteret inn igjen.

Ved normal drift (daglig 1 til 2 timer) må aktiv-kullfilteret skiftes ut ca. 1 gang i året. Aktiv-kullfilter fås kjøpt i faghandelen (se ekstra tilbehør). Bruk kun originalfilter.

Derved blir den optimale funksjonen opprettholdt.

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen.

Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.

□ Ved rengjøring av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel.

□ Ikke forsøk å skrape inntørket smuss vekk, men bløt det opp med en fuktig klut.

□ Ikke bruk skurende vaskemiddel eller svamper som lager riper.

☐ Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker.

Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme.

⚠ Skyvebryteren må kun rengjøres med en myk, fuktig klut (mildt oppvaskvann). Ikke bruk stålrengjøringsmiddel for skyvebryteren.

Overflater av rustfritt stål:

□ Bruk et egnet rengjøringsmiddel for ståloverflater.

☐ Rengjør kun i den retningen hvor slipingen er foretatt.

⚠️ Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor!

Aluminiums- og Kunststoffoverflater:

□ Bruk en myk vindus- eller mikrofiberklut som ikke loer. □ Ikke bruk helt tørre kluter. □ Bruk et mildt vindusrengjøringsmiddel. □ Ikke bruk aggressive rengjøringsmidler som inneholder syre eller lut.

Skifte av lyspærer

1. Slå av damphetten og gjør apparatet strømløs ved å trekke ut støpselet eller skru ut sikringen.
2. Trykk lampeglasset litt sammen på de to laskene, og ta det av nedover.
3. Skift ut lyspæren (normale lyspærer som fås i handelen, maks. 11 watt, sokkel G 23).

1. Sett inn lampeglasset igjen.

1. Sett støpselet inn igjen eller skru sikringen på igjen.

⚠ Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

⚠ Det nye apparatet ditt har vært beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

⚠ Damphetten kan brukes med utløps- eller resirkulasjonsdrift.

⚠ Damphetten må alltid monteres over midten av komfyren.

⚠ Minsteavstanden mellom komfyr og underkant av damphetten: 550 mm, fig. 1.

⚠ Ved monteringen av gass kokeplater må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).

⚠ Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

⚠ Dampviften må være montert kun på den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

Over et ildsted for faste brennstoffer hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

⚠ Jo mindre avstanden er mellom damphetten og kokeblussene, jo større en mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

Før montasjen

Utløpsdrift

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass, eller inn i en sjakt hvor det er plassert fyringsanlegg.

Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f.eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp), må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f.eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl.a. gjensidig låsing e.l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater, gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskopmurboks.

Før montasjen

☐ Et kort, glatt utløpsrør. Så få vinkler og bøyninger som mulig. ☐ Helst en stor diameter på røret og opplegget må foretas i store rørbuer. Innsatsen av lange, ru avluftsrør, for mange rørbuer eller små rørdiameter fører til et avvik fra den optimale lufteffekten og samtidig til en høyere lyd.

☐ Rundrør: Vi anbefaler en indre diameter på 150 mm, i alle fall minst 120 mm.

☐ Ved avvikende rørdiameter: sett inn en tetningslist.

☐ Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

Resirkulasjonsdrift

☐ Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

⚠ Det komplette monteringssettet fås i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.

Tilkopling til utløpsrør ∅ 150 mm:

Tilkopling til utløpsrør ∅ 120 mm:

☐ Reduksjonsstussen settes inn i luftstussen, bor 2 hull ∅ 3 mm og skru fast.

☐ Fest utløpsrøret til reduksjonsstussen.

Før montasjen

Forberedelse av veggen

☐ Veggen må forløpe loddrett og jevnt. ☐ Det må sørges for at ekspansjonshylsene sitter godt fast. ☐ Ved apparater med lys bak:

Dersom det skal monteres nisjeforkledning eller fliser på veggen direkte under damphetten, må forsspranget ikke være mer enn maks. 15 mm, for å unngå at lampeglasset blir skadet.

Vekt i kg:

	Utløp	Resirku-lasjon
	20,260 cm	22,4
	23,290 cm	25,4

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

Elektrisk tilkopling

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten må befinne seg så nært apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet inne i apparatet etter å ha fjernet filterrammene.

⚠ Ved reparasjon må apparatet alltid gjøres strømløs.

Lengden på tilkoplingskabelen: 1,30 m.

Ved nødvendig fast tilkopling:

Damphetten må i alle tilfeller tilkoples av en autorisert elektro-installatør.

Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en flerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.

Montasje

Damphetten er beregnet for montasje i kjøkkenveggen.

1. Ta av fettfilteret og lampeglasset (se bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.
3. Marker posisjonen for skruene på veggen med hjelp av sjablonen.

1. Bor 4 hull for damphetten og 2 hull for pipeblenden ø 8 mm og sett inn skruehylser plant med veggen.

1. Skru på holdevinkelen for pipeblenden.
2. Skru de to øvre sekskantskruene inn til ca. 5 mm.
3. Heng inn damphetten i skruene.

⚠️ Unngå skade på ømfintlige ståloverflater.

1. Skyv de to delene av pipeblenden inn i hverandre (sprekkene ved den øvre teleskopdelen må peke nedover) og sett dem inn i utskjæringen av damphetten.

⚠ Unngå at det oppstår skraper når de blir skjøvet inn i hverandre. F.eks. kan du legge sjablonen som beskyttelse rundt den nedre kanten på pipeblenden.

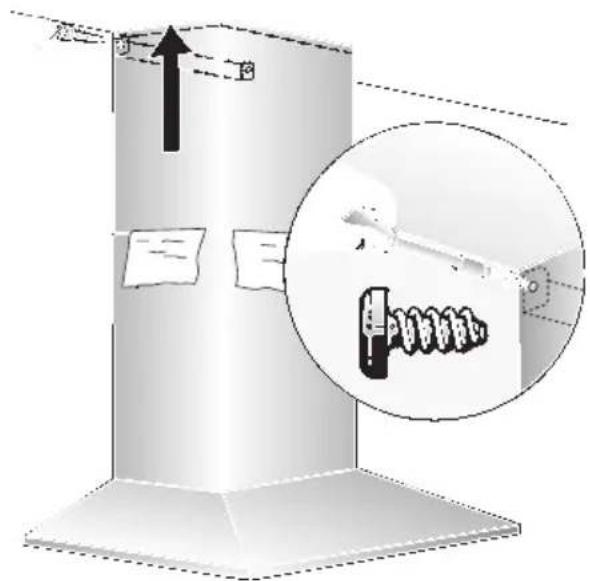

1. Løft opp den øvre delen og skru den fast på siden til holdevinkelen med 2 skruer.

1. Sett inn igjen fettfilteret og lampeglasset (se bruksanvisning).

Bruksanvisning:

Beskrivelse av apparatet

Rengjøring og vedlikehold

1. Strømtilførselen gjenopprettes igjen enten ved å stikke nettpluggen inn eller ved å slå sikringen på.

Viktige opplysninger

De bør ikke ha skarpe knekk.

∅ 120 mm ca. 113 cm ^a

∅ 150 mm ca. 177 cm ³
