Produkttyp	Dekorative Kamin-Dunstabzugshaube
Marke	Bosch
Modell	DKE965A
Abmessungen (L x T x H)	900 x 500 x 615-1025 mm
Nettogewicht	18 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Motorleistung	250 W
Max. Luftstrom (Abluft)	650 m³/h
Max. Geräuschpegel	65 dB(A)
Beleuchtung	2 x LED, je 3 W
Fettfilter	Aluminium, spülmaschinenfest
Kohlefilter	Optional (spezifische Ref.)
Bedienungsart	Elektronisch mit Tasten
Anzahl Geschwindigkeitsstufen	3 + Boost
Boost-Funktion	Ja, zeitgesteuert 10 Min.
Betriebsart	Abluft oder Umluft
Energieeffizienzklasse	A+
Durchmesser Luftauslass	150 mm
Wartung	Fettfilter alle 4 Wochen reinigen
Reparierbarkeitsindex	7,8/10

Häufig gestellte Fragen - DKE965A BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DKE965A?

Die Installation sollte von einem Fachmann durchgeführt werden. Beachten Sie die Mindestabstände (65 cm über einem Elektrokochfeld, 75 cm über einem Gasherd). Befestigen Sie die Wandplatte fest und befolgen Sie die Schemata der Anleitung.

Wie reinigt man die Fettfilter?

Entfernen Sie die Filter und waschen Sie sie im Geschirrspüler bei max. 65 °C oder von Hand mit einem Entfetter. Trocknen Sie sie gut, bevor Sie sie wieder einsetzen. Ersetzen Sie sie, wenn sie verformt sind.

Welche Kohlefilter verwenden und wann wechseln?

Verwenden Sie geeignete Kohlefilter (Bosch-Referenz: ...). Wechseln Sie sie je nach Nutzung alle 4 bis 6 Monate oder häufiger, wenn die Dunstabzugshaube stark beansprucht wird.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Der Geräuschpegel variiert je nach Geschwindigkeit: bis zu 65 dB bei maximaler Geschwindigkeit. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob die Filter sauber sind und nichts den Luftauslass blockiert.

Wie schalte ich Beleuchtung und Lüftung ein/aus?

Verwenden Sie die Tasten auf dem Bedienfeld: eine Taste für die Beleuchtung, eine für die Lüftung und einen Geschwindigkeitswähler. Drücken Sie lange, um den Boost-Modus zu aktivieren.

Kann ich die Dunstabzugshaube ohne Außenluftabführung verwenden?

Ja, im Umluftbetrieb mit einem Kohlefilter. Die Luft wird gereinigt und dann in die Küche zurückgeführt. Der Kohlefilter ist erforderlich und muss regelmäßig ausgetauscht werden.

Wie tauscht man die LED-Lampen aus?

Die LED-Lampen sind integriert und nicht einzeln austauschbar. Bei einem Defekt wenden Sie sich an den Bosch-Kundendienst, um das Beleuchtungsmodul auszutauschen.

Wie ist die Garantie für die Dunstabzugshaube Bosch DKE965A?

Bosch gewährt eine 2-jährige Garantie auf Teile und Arbeitszeit. Registrieren Sie Ihr Produkt auf der Bosch-Website, um die Garantie auf bestimmte Teile auf bis zu 5 Jahre zu verlängern.

Wo finde ich Ersatzteile?

Teile wie Filter, Lampen oder der Motor sind auf der Bosch-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Seriennummer (E-Nr) zur Bestellung.

Wie behebe ich einen Saugfehler?

Überprüfen Sie, ob die Filter nicht verstopft sind, ob der äußere Luftauslass nicht blockiert ist und ob die Geschwindigkeiten richtig eingestellt sind. Eine Reinigung oder ein Austausch der Filter kann ausreichen.

BEDIENUNGSANLEITUNG DKE965A BOSCH

Gebrauchs- und Montageanleitung

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. ⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. ⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. ⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. ⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben. ⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. ⚠ Dunstabzugshaube nie ohne Fettfilter betreiben. ⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. ⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Einschalten:

☐ Schieben Sie den Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

☐ Schieben Sie den Schiebeschalter auf 0 zurück.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

☐ Schieben Sie den Schiebeschalter ganz nach rechts. Während des Betriebes in Intensivstufe leuchtet der Steg am Schiebeschalter.

Beleuchtung:

☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. ☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

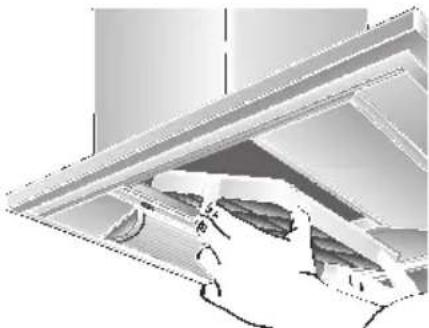

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Laschen auf beiden Seiten ein.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Laschen auf beiden Seiten ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

☐ Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.

☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden.

☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge). Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger.

□ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch.

☐ Keine trockenen Tücher verwenden.

□ Verwenden Sie ein mildes Fensterreinigungsmittel.

☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

☐ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Drücken Sie die Lampenabdeckung an den beiden Laschen leicht zusammen und nehmen Sie die Lampenabdeckung nach unten ab.
3. Tauschen Sie die Lampe aus (handelsübliche Leuchtstofflampe max. 11 Watt, Sockel G 23). Achtung: Steckfassung.

1. Setzen Sie die Lampenabdeckung wieder ein.

1. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

⚠️ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠️ Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

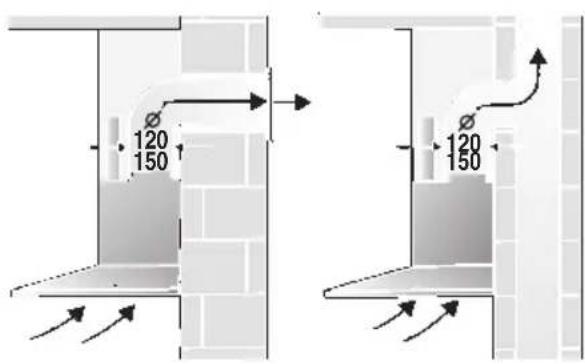

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

□ Kurzes, glattes Abluftrohr. □ Möglichst wenig Rohrbögen. □ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite.

Anschluss Abluftrohr ∅ 150 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 120 mm:

Reduzierstutzen in den Luftstutzen einsetzen, 2 Löcher ∅ 3 mm vorbohren und verschrauben.

☐ Abluftrohr am Reduzierstutzen befestigen.

Vor der Montage: Elektrischer Anschluss

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein. ☐ Bei Geräten mit Beleuchtung hinten: Wird direkt unter die Dunstabzugshaube an die Wand eine Nischenverkleidung montiert oder Fliesen verlegt, darf der Vorsprung max. 15 mm betragen, um eine Beschädigung der Lampenabdeckung zu vermeiden. ☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	20,260 cm 22,4
	21,570 cm 23,7
	23,290 cm 25,4

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

1. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.
3. Dunstabzugshaube an den Schrauben einhängen.
4. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
5. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.
6. Dunstabzugshaube an den Schrauben einhängen.

Einbauen

1. Die beiden unteren Sechskantschrauben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugs-haube auszurichten.

1. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

1. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).
