DKE965A - Emhætte BOSCH - Gratis brugsanvisning og manual

Produkttype	Dekorativ skorstensemhætte
Mærke	Bosch
Model	DKE965A
Mål (B x D x H)	900 x 500 x 615-1025 mm
Nettovægt	18 kg
Strømforsyning	220-240 V, 50 Hz, 10 A
Motoreffekt	250 W
Maks. luftmængde (udsugning)	650 m³/h
Maks. støjniveau	65 dB(A)
Belysning	2 x LED, 3 W hver
Fedtfilter	Aluminium, opvaskemaskineegnet
Kulfilter	Valgfrit (specifik ref.)
Betjeningstype	Elektronisk med knapper
Antal hastigheder	3 + boost
Boostfunktion	Ja, timer 10 min
Driftstilstand	Udsugning eller recirkulation
Energiklasse	A+
Diameter luftudtag	150 mm
Vedligeholdelse	Rens fedtfilteret hver 4. uge
Reparationsindeks	7.8/10

Ofte stillede spørgsmål - DKE965A BOSCH

Hvordan installeres emhætten Bosch DKE965A ?

Installationen skal udføres af en professionel. Overhold minimumsafstandene (65 cm over elektrisk komfur, 75 cm for gaskomfur). Fastgør vægpladen sikkert og følg diagrammerne i vejledningen.

Hvordan renses fedtfiltrene ?

Fjern filtrene og vask dem i opvaskemaskinen ved maks. 65°C eller i hånden med et affedtningsmiddel. Tør dem godt, inden de sættes i igen. Udskift dem, hvis de er deforme.

Hvilke kulfiltre skal bruges, og hvornår skal de skiftes ?

Brug egnede kulfiltre (ref. Bosch: ...). Skift dem hver 4. til 6. måned afhængigt af brug, eller oftere, hvis emhætten bruges meget.

Emhætten larmer, er det normalt ?

Støjniveauet varierer med hastigheden: op til 65 dB ved maks. hastighed. Hvis støjen er unormal, kontrollér, at filtrene er rene, og at intet blokerer luftudtaget.

Hvordan tændes/slukkes belysningen og ventilationen ?

Brug knapperne på betjeningspanelet: en knap til belysning, en til ventilation og en hastighedsvælger. Tryk længe for at aktivere boostfunktionen.

Kan jeg bruge emhætten uden udvendig aftræk ?

Ja, i recirkulationstilstand med et kulfilter. Luften renses og sendes tilbage i køkkenet. Kulfilteret er nødvendigt og skal udskiftes regelmæssigt.

Hvordan udskiftes LED-pærerne ?

LED-pærerne er integrerede og kan ikke udskiftes enkeltvis. I tilfælde af fejl, kontakt Bosch kundeservice for at udskifte belysningsmodulet.

Hvad er garantien på emhætten Bosch DKE965A ?

Bosch giver 2 års garanti på dele og arbejdsløn. Registrer dit produkt på Bosch's hjemmeside for at forlænge garantien til op til 5 år på visse dele.

Hvor finder jeg reservedele ?

Dele som filtre, pærer eller motor fås på Bosch's hjemmeside eller hos autoriserede forhandlere. Brug serienummeret (E-Nr) til bestilling.

Hvordan løses et problem med nedsat sugeevne ?

Kontrollér, at filtrene ikke er tilstoppede, at det udvendige luftudtag ikke er blokeret, og at hastighederne er korrekt valgt. Rengøring eller udskiftning af filtre kan være tilstrækkeligt.

BRUGSANVISNING DKE965A BOSCH

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

Viktige henvisninger:

Belysningen kan tennes når som helst, også når viften ikke er i bruk.

Aktiv-kullfilter inneholder ikke skadestoffer. De kan f.eks. kastes i bosset.

Rengjøring og pleie

Viktige henvisninger

Tilleggshenvisninger ved gasskomfyrer:

Over gassbluss er det kun tillatt å montere en damphette med en minste avstand på 650 mm – fig. 1 – dersom følgende nominelle varmebelastning (Hs) ikke blir overskredet:

Gasskomfyrer Belastning fra ett kokebluss maks. 3,0 kW Belastning fra alle kokeblussene maks. 8,3 kW Stekeovnsbelastning maks. 3,9 kW

Gass kokeplater Belastning fra ett kokebluss maks. 3,9 kW Belastning fra alle kokeblussene maks. 11,3 kW

Gass-glasskeramikkokefelt Opplysningene om den nominelle varmebelastningen gjelder ikke for glasskeramikkokefelt. Opplysningene fra produsenten av kokefeltet må absolutt overholdes.

Komfyr for faste brennstoffer Her gjelder også de maksimale nominelle varmebelastningene og minsteavstanden som ved gasskomfyr.

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Slik oppnår du en optimal ytelse på damphetten:

Fladkanalerne skal have samme indvendige diameter som rør. De bør ikke have skarpe kanter. 120 mm Ø ca. 113 cm², 150 mm Ø ca. 177 cm².

Fastgør udløbsrøret direkte til luftstudsen.

Advarsel: Sørg for en minimumsafstand fra emhættens underside til kogepladen på mindst 550 mm ved elektriske komfurer og 650 mm ved gasblus. Den nederste kant af skabelonen svarer til emhættens nederste kant.

Bemærk: Vær opmærksom på eventuelt specialtilbehør, der skal monteres.

Beskrivelse af emhætten

Arbejdsfunktioner

Udsugning / recirkulation

Emhættens ventilator suger køkkendampe ind og leder dem ud i det fri gennem fedtfiltret. Fedtfiltret opfanger de faste partikler i køkkendampene. Køkkenet holdes stort set fri for fedt og lugt.

Ved emhættens udsugningsdrift og samtidig drift af skorstensafhængige ildsteder (f.eks. gas-, olie- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, varmtvandsbeholdere) skal De sikre tilstrækkelig tilførsel af forbrændingsluft.

Der er ingen fare, hvis undertrykket i køkkenet, hvor ildstedet er placeret, ikke overstiger 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme ind gennem ikke-lukkelige åbninger, f.eks. i døre, vinduer eller via en tilførsels-/aftræksluftmurkasse, eller ved hjælp af andre tekniske foranstaltninger såsom gensidig spærring eller lignende.

Ved utilstrækkelig tilførsel af forbrændingsluft er der risiko for forgiftning på grund af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Bemærk: Når man overvejer, hvilke forholdsregler der skal træffes, skal man tage hele boligens ventilationssystem i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. Når emhætten bruges til recirkulation – med aktivt filter – kan driften gennemføres uden begrænsninger.

Luftcirkulation:

☐ Her skal der sættes et aktiv-filter ind (se filter og service). Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørsnumre findes bagest i denne vejledning. ☐ Emhættens ventilator suger køkkendunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-filtret har renset den. ☐ Fedtfiltret optager de faste bestanddele i køkkendunsten. ☐ Aktiv-filtret binder lugtstoffer.

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

☐ Denne brugsanvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte. ☐ Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

☐ Du skal have læst brugsanvisningen grundigt igennem, før emhætten tages i brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje. ☐ Opbevar brugsanvisningen et sikkert sted. Den kan være nyttig, hvis emhætten overtages af andre.

⚠ Emhætten må ikke tages i brug, hvis den er beskadiget. ⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand. ⚠ En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå. ⚠️ Emballagen skal bortskaffes forskriftsmæssigt (se montagevejledning). ⚠ Emhætten må kun benyttes med indsatte el-pærer. ⚠ Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper. ⚠ Emhætten må aldrig benyttes uden fedtfilter. ⚠️ Overophedet fedt eller olie kan let antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.

⚠️ Der må ikke flamberes under emhætten.

! Der er fare for ildebrand, når flammerne stiger op mod fedtfiltret. ⚠️ Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

⚠️ Gas-komfurer skal altid benyttes korrekt.

Vigtigt:

Flammerne fra gas-komfurer skal altid være dækket til med gryder, pander o.l.

På grund af den kraftige varme, som opstår fra de utildækkede gasflammer, kan der opstå skader på emhætten.

Driftsforstyrrelser

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til serviceværkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr.

FD

Notér numrene i de ovenstående rubrikker. Numrene finder De på typeskiltet på indersiden af emhætten, når filtergitteret er taget af.

Betjening af emhætten

⚠️ Køkkendunsten kan mest effektivt fjernes ved:

□ at tænde for emhætten, når man begynder at lave mad.

☐ først at slukke for emhætten et par minutter efter, at man er færdig med at lave mad.

Tænd:

☐ Skub skydekontakten i det ønskede ventilatortrin.

Sluk:

□ Skub skydekontakten tilbage på 0.

Intensivtrin:

Den største effekt nås i intensivtrinnet. Det benyttes i kort tid.

☐ Skub skydekontakten helt mod højre. Under driften i intensivtrinnet lyser bjælken på skydekontakten.

Belysning:

☐ Belysningen kan benyttes til enhver tid, også når ventilatoren ikke er tændt.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage de fedtholdige bestanddele i køkken-dunsten.

Filtermåtterne er lavet af ikke-brændbart metal.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændelige, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Rengøring af metalfedtfiltrene:

□ Ved normal brug (1 til 2 timer dagligt) skal metal-fedtfiltret renses efter 8 til 10 uger.

Filtrene kan vaskes af i opvaskemaskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre må ikke vaskes af sammen med andet køkkengrej.

Vaskes filtrene af i hånden, skal de lægges i blød i meget varmt opvaskevand. Derefter skal de børstes af, skylles godt ud og dryppes af.

Filter og service

Metal-fedtfiltrene tages ud og sættes ind:

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og sættes ind).
2. Sæt aktivkul-filteret ind.

1. Tryk snipperne på begge sider ind, til de går i hak.
2. Sæt fedtfiltrene ind (se Metal-fedtfiltrene tages ud og sættes ind).

Udbygning:

1. Tag fedtfiltrene ud.

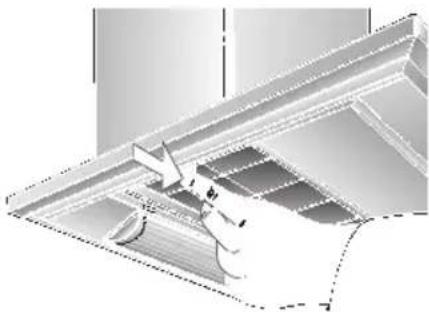

2. Tryk snipperne på begge sider ind og tag aktivkul-filteret ud nedad.

Udskiftning af aktivkul-filtret:

Ved normal brug (1 til 2 timer dagligt) skal aktiv-filtrene udskiftes cirka 1 gang om året. Det kan købes i specialforretninger (se ekstra tilbehør). Der må kun benyttes originale filtre. Dermed garanteres der for optimal funktion.

Bortskaffelse af det gamle aktiv-filter:

Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

Når fedtfiltrene rengøres, skal det fedt vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres. Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens. Er emhætten meget snavset, forsøg da ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs. Benyt ikke skurende midler eller grove køkkensvampe. Henvisning: Alkohol (sprit) må ikke benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!

Skydekontakten må kun rengøres med en blød, fugtig klud (mildt opvaskemiddel). Benyt ikke stårens til rengøring af skydekontakten.

Overflader af rustfrit stål:

Benyt en mild ikke skurende stålrens. Rengør kun overfladen i stålets sliberetning.

Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

Brug et vindueslæder eller en blød, fnugfri klud af microfibre. Brug ikke tørre klude. Brug et mildt vinduesrens. Undgå brug af skrappe, syre- eller ludholdige rengøringsmidler. Undgå brug af skuremidler.

Skifte af lyspærer

1. Der slukkes for emhætten og apparatet gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.
2. Lampetildækningen trykkes let sammen ved de to snipper og lampetildækningen tages af nedad.
3. Udskift lampen (almindeligt lysstofrør maks. 11 Watt, sokkel G 23).

Bemærk: Universalfatning.

1. Lampetildækningen sættes ind igen.

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

⚠ Emhætten kan bruges som aftræk og til cirkulation.

⚠ Emhætten skal altid placeres lige midt over kogepladerne.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm, Fig. 1.

Yderligere henvisninger ved gaskogeplader:

⚠️ Gaskogeplader skal monteres iht. gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).

⚠️ De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholdes.

⚠ Emhætten må kun på den ene side være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 50 mm.

⚠ Det er kun tilladt at montere emhætten over gaskogeplader, hvis en mindsteafstand på 650 mm – Fig. 1 – overholdes, og hvis følgende nominelle varmebelastninger (Hs) ikke overskrides:

☐ Gaskomfurer Belastning fra én kogeplade max. 3,0 kW Belastning fra alle kogeplader max. 8,3 kW Belastning fra bageovnen max. 3,9 kW

Nedsænkede kogeplader med gas Belastning fra én kogeplade max. 3,9 kW Belastning fra alle kogeplader max. 11,3 kW

Gas-glaskeramikkogeplader Angivelserne om nominel varmebelastning gælder ikke for gas-glaskeramikkogeplader. Bemærk ubetinget angivelserne fra kogepladens producent.

Komfurer til fast brændsel Her gælder de max. nominelle varmebelastninger og den mindste afstand, som også gælder for gaskomfurer.

⚠ Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gaskomfurer og nedsænkede kogeplader med gas.

⚠ Jo mindre afstanden er mellem emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

Inden monteringen

Aftræk

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Inden monteringen

Forudsætninger for at emhætten arbejder optimal:

□ Kort, glat aftræksrør. Så få bøjede rør som muligt. Brug så store rørdiametre som muligt og store rørbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

Runde rør: Vi anbefaler: Indvendig diameter på 150 mm, dog mindst 120 mm.

☐ Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør.

☐ Drejer det sig om andre rørdiametre: Sættes et tætningsbånd i.

□ Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Tilslutning med aftræksrør ø 150 mm:

□ Aftræksrøret fastgøres direkte på aftræksstudsen.

Tilslutning med aftræksrør ∅ 120 mm:

Anbring reduktionsstudsen i luftstudsen, forbor 2 huller med en diameter på 3 mm og skru den fast.

Fastgør aftræksrøret på reduktionsstudsen.

Luftcirkulation

Med aktiv-filter hvis aftræk ikke er mulig.

Hele montagesættet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Forberedelse af væggen

Væggen skal være jævn og lodret. Sørg for at dyvlerne sidder rigtigt fast i væggen.

Hvis apparatet har belysning bagved: Hvis der monteres en nichebeklædning eller anbringes fliser på væggen imiddelbart under emhætten, må fremspringet maks. være 15 mm, da lampen ellers beskadiges.

Vægt i kg:

	Aftræk	Luft-cirkulation
	20,260 cm	22,4
	23,290 cm	25,4

Der forbeholdes ret til konstruktionsændringer indenfor den tekniske udviklings rammer.

Emhætten må kun sluttes til en stikdåse med jordledning, der er installeret iht. de gældende bestemmelser. Stikdåsen skal helst anbringes direkte bagved aftræksbeklædningen.

Elektriske data:

De findes på typeskiltet på indersiden af emhætten og kan ses, når filterrammerne tages af.

Ved reparationer skal emhætten altid gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m.

Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installatør, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler.

Herunder hører ledningssikrings-kontakter og kontaktorer.

Dette apparat opfylder gældende EEC-bestemmelser om radiostøjdæmpning.

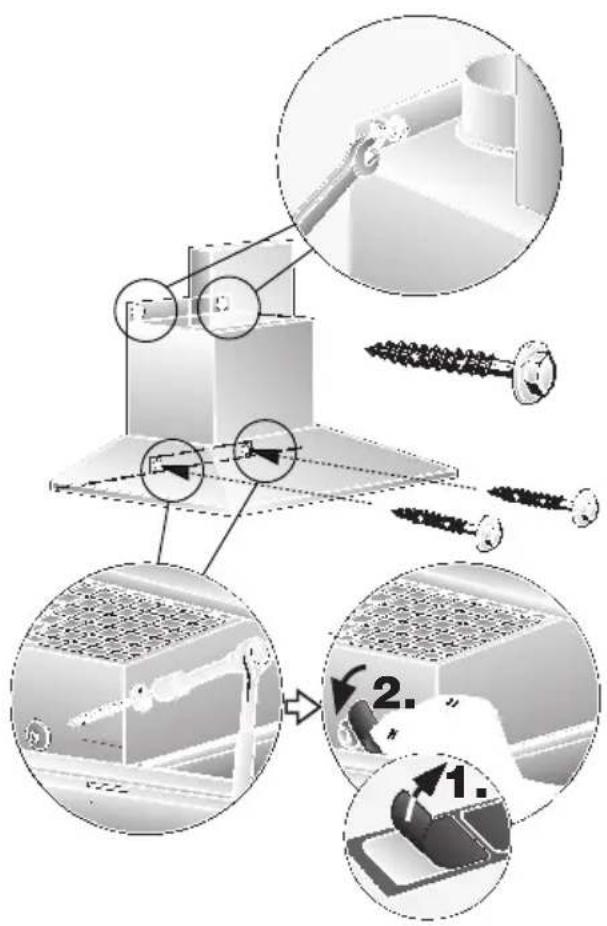

Montering

Denne emhætte er beregnet til montering på en køkkenvæg.

1. Fjern fedtfilter og lampeskærm (se brugsanvisning).

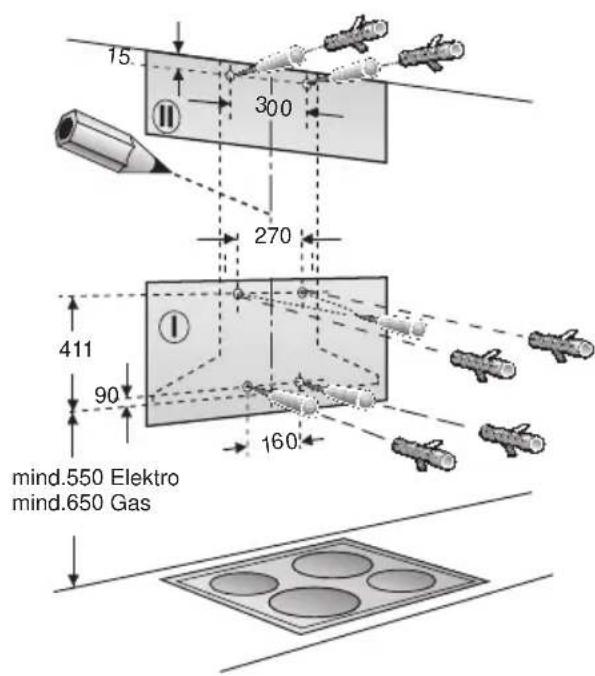

2. Træk en linie på væggen midt over kogepladerne fra loftet til emhættens nederste kant.
3. Brug skabelonen til at opmærke de ønskede positioner til skruerne på væggen.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant:

550 mm mellem gaskogeplader og emhættens nederste kant: 650 mm skal overholdes. Den nederste kant på skabelonen svarer til den nederste kant på emhætten.

1. Bor 4 huller til emhætten og 2 huller til aftræksbeklædningen (Ø 8 mm) og tryk dyvlerne ind i væggen, så de flugter med væggen.

Henvisning: Vær opmærksom på ekstra tilbehørsdele, som evt. skal monteres.

1. Fastskru holdevinklen til aftræksbeklædningen.
2. Idrej de to øverste unbrakoskruer, indtil ca. 5 mm bliver tilbage.
3. Fastgør emhætten på skruerne.

Montering

1. Idrej de to nederste unbrakoskruer.

⚠ Emhætten skal justeres rigtigt, før de 4 skruer fastspændes

1. Klæb beskyttelsesfolie på hullerne til de 2 nederste skruer på beskyttelses-gitteret.

1. Rørforbindelse etableres.
2. Elektrisk forbindelse etableres.
3. Træk beskyttelsesfoliet af de to aftræksbeklædninger.

⚠️ Undgå beskadigelser af de sarte overflader af rustfrit stål.

1. De to aftræksbeklædninger skubbes ind i hinanden (åbningerne på den øverste teleskopdel skal vende nedad) og sættes ind i udsnittet på emhætten.

⚠️ Skub delene forsigtigt ind i hinanden, så de ikke bliver ridsede. De kan f.eks. lægge skabelonen hen over kanten på den nederste aftræksbeklædning.

1. Løft den øverste del op og skru den fast til holdevinklen på siden med 2 skruer.

1. Sæt fedtfilter og lampeskærm på plads igen (se brugsanvisning).
