Tipo de produto	Coifa decorativa de chaminé
Marca	Bosch
Modelo	DKE965A
Dimensões (L x P x A)	900 x 500 x 615-1025 mm
Peso líquido	18 kg
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Potência do motor	250 W
Fluxo de ar máximo (extração)	650 m³/h
Nível sonoro máximo	65 dB(A)
Iluminação	2 x LED, 3 W cada
Filtro de gordura	Alumínio, lavável na máquina de lavar louça
Filtro de carvão	Opcional (ref. específica)
Tipo de comandos	Eletrónico com botões
Número de velocidades	3 + boost
Função boost	Sim, temporizado 10 min
Modo de funcionamento	Extração ou recirculação
Classe energética	A+
Diâmetro da saída de ar	150 mm
Manutenção	Limpar o filtro de gordura a cada 4 semanas
Índice de reparabilidade	7.8/10

Perguntas frequentes - DKE965A BOSCH

Como instalar a coifa Bosch DKE965A?

A instalação deve ser realizada por um profissional. Respeite as distâncias mínimas (65 cm acima de um fogão elétrico, 75 cm para um fogão a gás). Fixe firmemente a placa de parede e siga os esquemas do manual.

Como limpar os filtros de gordura?

Retire os filtros e lave-os na máquina de lavar louça a 65°C no máximo ou à mão com um desengordurante. Seque-os bem antes de recolocá-los. Substitua-os se estiverem deformados.

Quais filtros de carvão usar e quando trocá-los?

Use filtros de carvão adequados (ref. Bosch: ...). Troque-os a cada 4 a 6 meses conforme o uso, ou com mais frequência se a coifa for muito utilizada.

A coifa faz barulho, é normal?

O nível sonoro varia conforme a velocidade: até 65 dB na velocidade máxima. Se o barulho for anormal, verifique se os filtros estão limpos e se nada obstrui a saída de ar.

Como ligar/desligar a iluminação e a ventilação?

Use os botões no painel de controle: um botão para a iluminação, um para a ventilação e um seletor de velocidade. Pressione longamente para ativar o modo boost.

Posso usar a coifa sem evacuação externa?

Sim, no modo recirculação com um filtro de carvão. O ar é purificado e depois devolvido à cozinha. O filtro de carvão é necessário e deve ser substituído regularmente.

Como substituir as lâmpadas LED?

As lâmpadas LED são integradas e não substituíveis individualmente. Em caso de falha, contate o serviço pós-venda Bosch para substituir o módulo de iluminação.

Qual é a garantia da coifa Bosch DKE965A?

A Bosch oferece uma garantia de 2 anos para peças e mão de obra. Registre seu produto no site Bosch para prolongar a garantia até 5 anos em algumas peças.

Onde encontrar as peças de reposição?

Peças como filtros, lâmpadas ou motor estão disponíveis no site Bosch ou em revendedores autorizados. Use o número de série (E-Nr) para encomendar.

Como resolver um defeito de aspiração?

Verifique se os filtros não estão obstruídos, se a saída de ar externa não está bloqueada e se as velocidades estão selecionadas corretamente. Uma limpeza ou substituição dos filtros pode ser suficiente.

MANUAL DE UTILIZADOR DKE965A BOSCH

Instruções de serviço e de montagem

Instruções de Serviço:

Descrição do aparelho

Tipos de funcionamento

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. ☐ A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

□ Neste caso, tem que ser montado um filtro de carvão ativo (ver Filtro e Manutenção).

O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão ativo. ☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. ☐ O filtro de carvão ativo retém as substâncias com cheiro.

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos.

É, por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho.

Este exaustor corresponde às normas de segurança para este tipo de aparelhos.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem acarretar perigos vários para o utilizador.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço.

Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.

☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

⚠ Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.

⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituídas, para evitar a sobrecarga das outras lâmpadas.

⚠ O exaustor não deve funcionar sem o filtro de gordura.

Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre utilizados de forma correcta.

Importante:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de calor provocado pela chama de gás aberta, o exaustor pode ficar danificado.

Anomalias

Em caso de eventuais dúvidas ou anomalias, deverá contactar os nossos Serviços Técnicos.

(Ver Índice de Postos de Assistência).

Sempre que contactar os Serviços Técnicos, agradecemos que indique os seguintes dados:

E-NR.

FD

Registe nestes campos os dados do seu aparelho. Estes elementos constam da chapa de características, que se encontra no interior do exaustor, depois de retirar o filtro de gordura.

Comando do exaustor

Os vapores são eliminados de forma mais eficaz, se:

☐ Ligar o ventilador no início dos cozinhados. ☐ Desligar o ventilador só alguns minutos depois de terminados os cozinhados.

Ligar:

☐ Desloque o cursor para a fase de ventilação pretendida.

Desligar:

□ Desloque o cursor para a posição 0.

Fase intensiva:

Com a fase intensiva, atinge-se a potência máxima. Ela será utilizada apenas por breves instantes.

□ Desloque o cursor totalmente para a direita.

Durante o funcionamento na fase intensiva, fica iluminada a linha do cursor.

Iluminação:

A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.

Filtros e Manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha, são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio, que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Com um uso normal (de 1 a 2 horas diárias) ter-se-á que limpar o filtro de metal após 8 a 10 semanas. A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

Filtro e Manutenção

Desmontar e montar os filtros metálicos:

1. Pressionar os encaixes dos filtros no sentido da seta e, depois, retirar os filtros.

1. Limpar os filtros metálicos.
2. Recolocar os filtros.

Para reter os cheiros no funcionamento com circulação de ar.

Montagem:

1. Desmontar os filtros de gordura (ver Desmontar e montar os filtros de gordura).
2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas em ambos os lados.
2. Montar os filtros de gordura (ver Desmontar e montar os filtros de gordura).

Desmontar:

1. Desmontar os filtros de gordura.
2. Pressionar as patilhas em ambos os lados e retirar o filtro de carvão ativo para baixo.

Substituição do filtro de carvão ativo:

☐ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão ativo devem ser substituídos uma vez por ano. O filtro de carvão ativo pode ser adquirido nos Serviços Técnicos (ver acessórios especiais). □ Devem ser utilizados apenas filtros originais.

Só assim é garantido o funcionamento otimizado do exaustor.

Reciclagem do filtro de carvão ativo usado:

O filtro de carvão ativo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim o perigo de incêndios e o mau funcionamento do aparelho.

Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas.

Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido.

□ Não utilizar produtos ácidos ou escovas rijas.

☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ Limpar o interruptor de cursor apenas com um pano macio e húmido (solução suave de água e detergente).

Na limpeza do interruptor de cursor, nunca utilizar produtos próprios para limpar aço inoxidável.

Superfícies de aço inox:

□ Utilizar um produto para inox suave e não abrasivo.

□ Limpar apenas no sentido do polimento.

As superfícies de inox não devem ser limpas com produtos abrasivos ou com teor de soda, ácidos ou cloretos.

Superfícies de alumínio e material sintético:

□ Utilizar um pano macio, que não largue fios, próprio para janelas ou um pano com micro fibras.

□ Não utilizar panos secos.

□ Utilizar um produto suave para limpar janelas.

□ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

□ Não utilizar produtos abrasivos.

Substituição das Lâmpadas

1. Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusível ou o disjuntor.

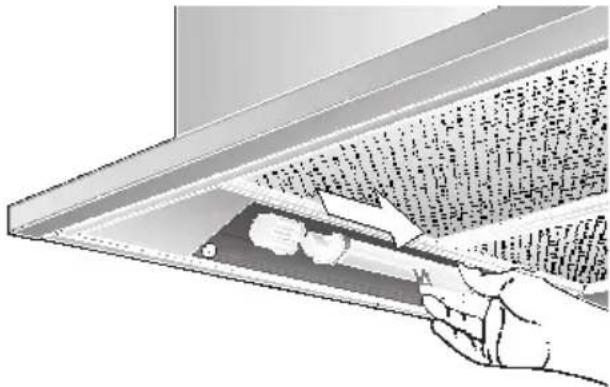

2. Pressionar suavemente as duas patilhas de ambos os lados da cobertura da lâmpada e retirar esta para fora.
3. Substituir a lâmpada (lâmpada fluorescente, corrente no mercado, máx. 11 Watt, casquilho G 23).

Atenção: Sistema de encaixe conforme.

1. Voltar a colocar a cobertura da lâmpada.

Indicações Importantes

⚠️ Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️ O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠ O exaustor pode funcionar com exaustão ou circulação de ar.

⚠️ Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️ Respeitar a distância mínima entre a placa eléctrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Instruções adicionais para placas a gás:

⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI).

⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante.

⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm.

⚠️ A montagem do exaustor sobre placas a gás só é permitida com uma distância mínima de 650 mm, ver Fig. 1. – se não forem ultrapassadas as seguintes cargas térmicas (Hs):

Fogões a gás

□ Placas de Vitrocerâmica

As indicações relativas à carga máxima nominal não se aplicam a placas vitrocerâmicas a gás fechadas, Observar rigorosamente as indicações do fabricante.

□ Fogões para combustíveis sólidos

Vigoram, igualmente, as cargas térmicas nominais máximas e a distância mínima, tal como nos fogões a gás.

A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais ( p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Potência otimizada do exaustor:

□ Tubo de exaustão curto e liso. □ Tubo com número mínimo de curvas. ☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições otimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

□ Tubos circulares: Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

□ Canais planos têm que ter uma secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm ca. 113 cm

∅ 150 mm ca. 177 cm²

Se os diâmetros dos tubos apresentarem diferenças:

Deverão ser aplicadas cintas de vedação.

☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Função de circulação de ar

Com filtro de carvão ativo, se não existirem condições para funcionamento de exaustão.

⚠️ O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação do tubo de exaustão ∅ 150 mm:

☐ Fixar o tubo de exaustão diretamente na tubuladura de ar.

Ligação do tubo de exaustão ∅ 120 mm:

Montar a redução no bocal de admissão de ar, fazer dois furos de ∅ 3 mm e aparafusar.

☐ Fixar o tubo de exaustão na redução.

Antes da montagem

Preparação da parede

☐ A parede tem que ser plana e vertical. ☐ Tem que ser prevista uma fixação segura das buchas. ☐ Aparelhos com iluminação atrás:

Se um revestimento do nicho for diretamente aplicado por baixo do exaustor, junto à parede, ou forem colocados azulejos, o ressalto deve medir no máximo 15 mm, para evitar que a cobertura da lâmpada seja danificada.

Peso em kg:

	Saída de ar	Circulação de ar
	20,260 cm	22,4
	23,290 cm	25,4

Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.

Ligação elétrica

O exaustor só deve ser ligado a uma tomada com proteção de terra instalada de acordo com as normas em vigor. A tomada com proteção de terra deve ser instalada diretamente por trás do revestimento da chaminé.

Elas encontram-se na chapa de características, no interior do aparelho, depois de retirado o filtro.

⚠ Em caso de reparações, desligar completamente o exaustor da corrente elétrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessária uma ligação fixa:

O exaustor só pode ser ligado à corrente por um instalador credenciado pela empresa distribuidora de eletricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Destes fazem parte os interruptores LS e proteções.

Este exaustor corresponde às normas da UE sobre proteção antiparasitária.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar o filtro de gordura (ver instruções de serviço).
2. Marcar uma linha central na parede desde o tecto até ao canto inferior do exaustor.
3. Com o auxílio do molde marcar as posições dos parafusos na parede. ⚠ Ter em atenção a distância mínima da placa de cozinhar até ao exaustor, de 550 mm, para discos eléctricos, ou de 650 mm para queimadores a gás. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Fazer 4 furos para o exaustor e 2 furos para o revestimento da chaminé ∅ 8 mm e introduzir as buchas até à face com a parede.

Nota: Tome em atenção a eventual montagem de acessórios especiais.

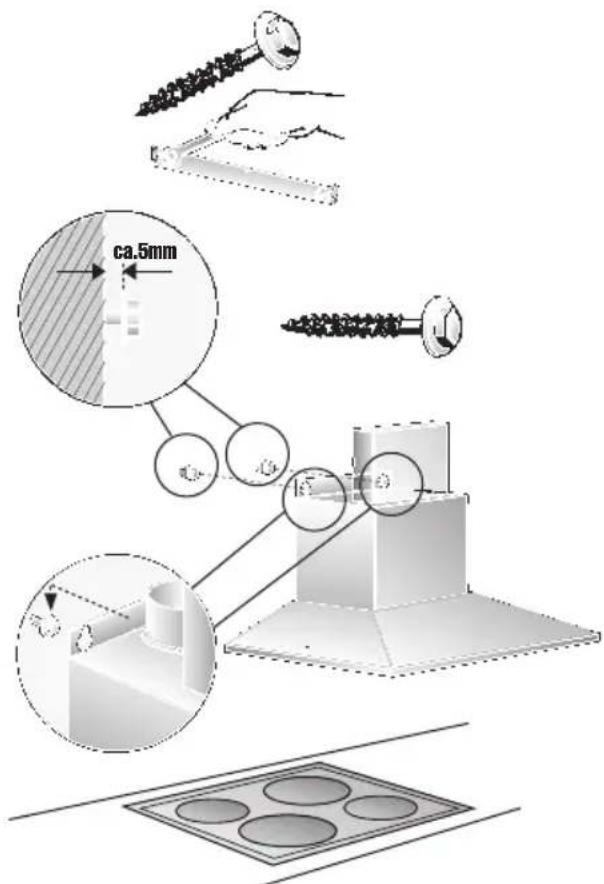

1. Aparafusar o ângulo de retenção do revestimento da chaminé com dois parafusos sextavados.
2. Aparafusar os dois parafusos sextavados superiores até ca. de 5 mm de profundidade.
3. Pendurar o exaustor nos parafusos.

Montagem

1. Apertar ambos os parafusos sextavados inferiores. ⚠️ Antes do aperto final dos 4 parafusos deverá alinhar-se o exaustor.
2. Colar sobre cada um dos furos de fixação inferiores uma película na protecção da grelha.

1. Fazer a ligação dos tubos.
2. Fazer a ligação eléctrica.
3. Retirar a película de protecção aplicada nos revestimentos da chaminé.

⚠️ Procure evitar provocar danos nas superfícies delicadas de aço inox.

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando por ex., o gabarito de montagem como protecção sobre o canto do revestimento inferior.

1. Levantar ligeiramente a parte superior e aparafusá-la lateralmente com dois parafusos no ângulo de retenção.

1. Voltar a montar o filtro de gordura (ver instruções de serviço).
