Type de produit	Clavier numérique
Marque	CASIO
Modèle	CTK-451
Dimensions	92,9 x 32,9 x 10,8 cm
Poids	Environ 4,0 kg (sans piles)
Alimentation	6 piles AA ou adaptateur secteur AD-5 (9V DC)
Autonomie des piles	Environ 2 heures avec piles manganèse
Polyphonie	12 notes maximum (6 pour certains timbres)
Nombre de sonorités	100
Nombre de rythmes	100
Banque de morceaux	100 morceaux préenregistrés
Affichage	Écran LCD avec clavier graphique, portée, noms d’accords
Accompagnement automatique	CASIO CHORD et FINGERED

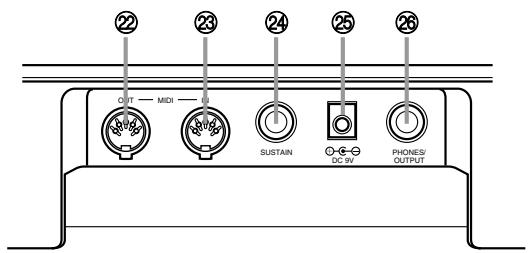

Connectique	MIDI IN/OUT, prise casque/sortie (stéréo), prise sustain, DC 9V
Pédale de sustain	Connecteur pour pédale optionnelle (SP-2 ou SP-10)
Haut-parleurs	2 x 2,0 W
Consommation	7,7 W (avec adaptateur)
Arrêt automatique	Après 6 minutes d’inactivité (sur piles, désactivable)
Entretien et nettoyage	Chiffon doux légèrement humide avec détergent neutre
Sécurité	Ne pas démonter, utiliser uniquement l’adaptateur spécifié, éviter l’humidité
Pièces détachées et réparabilité	Contacter un service agréé CASIO
Informations générales	61 touches de taille standard, 5 octaves

FOIRE AUX QUESTIONS - CTK-451 CASIO

Comment alimenter le clavier CTK-451 ?

Vous pouvez utiliser 6 piles AA (autonomie environ 2 heures) ou l'adaptateur secteur CASIO AD-5 (9V DC). Branchez l'adaptateur sur la prise DC 9V à l'arrière du clavier.

Pourquoi le clavier ne produit-il aucun son ?

Vérifiez l'alimentation (piles ou adaptateur), le volume (boutons MAIN VOLUME), et la position du commutateur POWER/MODE. En mode CASIO CHORD ou FINGERED, les touches d'accompagnement ne produisent pas de son de mélodie.

Comment utiliser l'accompagnement automatique ?

Sélectionnez un rythme (bouton RHYTHM), réglez le tempo, puis placez le commutateur POWER/MODE sur CASIO CHORD ou FINGERED. Appuyez sur START/STOP et jouez un accord sur le clavier d'accompagnement (les 18 touches les plus à gauche).

Comment effacer une partie d'un morceau de la banque de morceaux pour jouer dessus ?

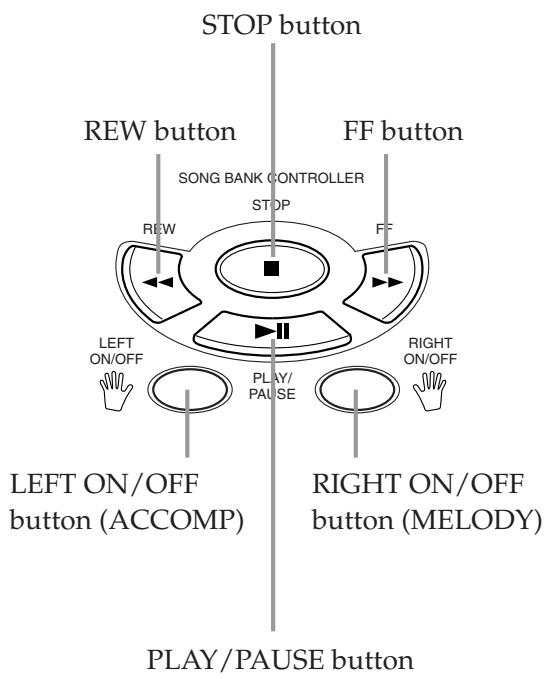

En mode SONG BANK, sélectionnez un morceau, puis appuyez sur LEFT ON/OFF pour couper la partie gauche (accompagnement) ou RIGHT ON/OFF pour couper la partie droite (mélodie). La partie coupée n'est plus jouée, vous pouvez alors la jouer vous-même.

Le CTK-451 est-il compatible MIDI ?

Oui, il dispose de prises MIDI IN et OUT. Vous pouvez le connecter à un ordinateur ou à un autre périphérique MIDI. Il reçoit sur 5 canaux (1-4 et 10) et émet sur le canal 1 par défaut.

Comment nettoyer le clavier ?

Utilisez un chiffon doux légèrement humecté d'une solution d'eau et de détergent neutre. Essorez bien avant de nettoyer. N'utilisez pas de solvants comme le diluant ou le vernis.

Que faire si l'écran LCD clignote ou est difficile à lire ?

Cela indique généralement une faiblesse des piles. Remplacez les piles par des neuves ou utilisez l'adaptateur secteur. Si le problème persiste, vérifiez la température ambiante (extrêmes de chaleur/froid).

Comment désactiver l'arrêt automatique ?

Maintenez le bouton TONE enfoncé tout en allumant le clavier. L'arrêt automatique est alors désactivé (uniquement sur piles). Notez que cette fonction ne s'applique pas lors de l'utilisation de l'adaptateur secteur.

Comment transposer le clavier ?

Appuyez plusieurs fois sur TRANSPOSE/TUNE/MIDI jusqu'à voir l'écran de transposition. Utilisez les boutons [+] et [-] pour ajuster de -6 à +5 demi-tons. Le réglage affecte également l'accompagnement automatique.

Quels accessoires sont disponibles pour ce clavier ?

Les accessoires optionnels incluent une pédale de sustain (SP-2 ou SP-10), un adaptateur secteur AD-5, et un support (vendu séparément). Utilisez uniquement les accessoires spécifiés par CASIO.

MODE D'EMPLOI CTK-451 CASIO

CTK-45I

CTK-47I

GUIDE DE L'UTILISATEUR

GUIA DEL USUARIO

P

CTK451/471-FR-1

CASIO

622A-FR-002A

Bienvenue...

Bienvenue dans la famille des heureux propriétaires d'instruments de musique électroniques CASIO ! Pour tirer le meilleur parti des nombreuses fonctions et caractéristiques du clavier, veuillez lire attentivement ce manuel et le conserver pour référence future.

Important !

Lors de l'utilisation de piles, assurez-vous de les remplacer ou de passer à une autre source d'alimentation dès que vous remarquez l'un des symptômes suivants.

• Voyant d'alimentation faible
• L'instrument ne s'allume pas
• Affichage qui scintille, est faible ou difficile à lire
• Volume anormalement faible du haut-parleur/casque, distorsion du son en sortie.
• Interruption occasionnelle du son lors de la lecture à volume élevé.
• Coupure soudaine de l'alimentation lors de la lecture à volume élevé.
• Scintillement ou atténuation de l'affichage lors de la lecture à volume élevé.
• Le son continue de sortir même après avoir relâché une touche.
• Une tonalité complètement différente peut se faire entendre.
• Lecture anormale des motifs rythmiques et de la banque de chansons.
• Perte de puissance, distorsion du son ou faible volume lors de la lecture depuis un ordinateur ou un périphérique MIDI connecté.

DIRECTIVES ÉTABLIES PAR LES RÈGLES FCC POUR L'UTILISATION DE L'APPAREIL AUX ÉTATS-UNIS (non applicables aux autres régions).

AVIS

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise située sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

AVERTISSEMENT FCC

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

CASIO ELECTRONICS CO., LTD.

Unité 6, 1000

North Circular Road

Londres NW2 7JD, Royaume-Uni

Cette marque n'est valable que dans les pays de l'UE.

Veuillez conserver toutes les informations pour référence future.

Introduction

Félicitations pour votre choix de cet instrument de musique CASIO. Ce clavier vous offre les caractéristiques et fonctions suivantes.

100 sonorités

• Choisissez parmi des sons orchestraux, des sons synthétisés et plus encore.

100 rythmes

• 100 rythmes polyvalents aident à donner beaucoup de vie à toutes vos performances au clavier.

Accompagnement automatique

• Jouez simplement un accord et le rythme, la basse et les parties d'accords correspondants jouent automatiquement.

Banque de chansons de 100 airs

• Une large sélection de favoris, dont « ODE À LA JOIE » et « JINGLE BELLS », est à votre disposition pour votre plaisir d'écoute ou pour jouer en accompagnement. Une simple opération coupe la partie mélodie ou la partie accompagnement de l'air, vous permettant de jouer en accompagnement sur le clavier.

Système d'information musicale

• Un grand écran LCD affiche graphiquement les doigtés, les touches du clavier à presser et les notes, rendant le jeu au clavier plus informatif et plus agréable que jamais.

Compatibilité MIDI

• La connexion à un autre périphérique MIDI vous permet de faire sonner des notes à la fois sur ce clavier et sur le périphérique connecté en jouant sur ce clavier. Vous pouvez même lire des données MIDI préenregistrées disponibles dans le commerce.

Symboles

Divers symboles sont utilisés dans ce guide de l'utilisateur et sur le produit lui-même pour garantir une utilisation sûre et correcte du produit, et pour prévenir les blessures à l'utilisateur et à d'autres personnes ainsi que les dommages matériels. Ces symboles et leurs significations sont présentés ci-dessous.

AVERTISSEMENT

Cette indication stipule les questions qui présentent un risque de mort ou de blessure grave si le produit est utilisé incorrectement en ignorant cette indication.

ATTENTION

Cette indication stipule les questions qui présentent un risque de blessure ainsi que les questions pour lesquelles il y a une probabilité de dommages physiques uniquement si le produit est utilisé incorrectement en ignorant cette indication.

Exemples de symboles

Ce symbole triangulaire ( ) signifie que l'utilisateur doit être prudent. (L'exemple à gauche indique un avertissement de choc électrique.)

Ce cercle barré d'une ligne () signifie que l'action indiquée ne doit pas être effectuée. Les indications à l'intérieur ou à proximité de ce symbole sont spécifiquement interdites. (L'exemple à gauche indique que le démontage est interdit.)

Le point noir () signifie que l'action indiquée doit être effectuée. Les indications à l'intérieur de ce symbole sont des actions qui sont spécifiquement recommandées. (L'exemple à gauche indique que la fiche d'alimentation doit être débranchée de la prise électrique.)

AVERTISSEMENT

Veuillez faire preuve de prudence lors de la manipulation de l'adaptateur secteur.

• N'utilisez pas une tension autre que celle indiquée pour l'alimentation. L'utilisation d'une tension autre que celle indiquée peut provoquer un incendie ou un choc électrique.
• Si le cordon d'alimentation est endommagé (fils exposés, déconnexion, etc.), achetez un nouvel adaptateur secteur. L'utilisation d'un cordon d'alimentation endommagé peut provoquer un incendie ou un choc électrique.
• Ne coupez pas et n'endommagez pas le cordon d'alimentation. Ne placez pas non plus d'objets lourds dessus et ne l'exposez pas à une chaleur excessive. Des dommages au cordon d'alimentation peuvent provoquer un incendie ou un choc électrique.
• Ne tentez pas de déformer le cordon d'alimentation ou de le soumettre à des flexions, torsions ou tractions excessives. Cela peut provoquer un incendie ou un choc électrique.
• Veuillez utiliser l'adaptateur spécifié pour cet instrument. L'utilisation d'un autre adaptateur peut provoquer un incendie, un choc électrique ou un dysfonctionnement.

Ne placez pas l'instrument ou son support sur une surface inégale ou instable.

• Placer l'instrument ou son support sur une surface inégale ou instable peut le faire tomber, créant un risque de blessure.

Ne placez pas de récipients contenant de l'eau ou d'autres liquides sur l'instrument.

• Ne placez pas les objets suivants sur l'instrument. Placer de tels objets sur l'instrument peut provoquer un incendie ou un choc électrique s'ils se renversent et pénètrent à l'intérieur de l'instrument.
• Récipients remplis d'eau ou d'autres liquides (y compris vases, plantes en pot, tasses, cosmétiques et médicaments)
• Petits objets métalliques (y compris épingles à cheveux, aiguilles à coudre et pièces de monnaie)
• Objets inflammables Si un objet étranger venait à pénétrer à l'intérieur de l'instrument, veuillez prendre les mesures suivantes :
• Coupez l'alimentation.
• Débranchez l'adaptateur secteur de la prise murale.
• Si des piles sont installées dans le clavier, retirez-les.
• Ne touchez pas les piles directement avec vos mains lors de leur retrait. Elles peuvent être chaudes ou du liquide peut s'en échapper.
• Consultez le revendeur auprès duquel vous avez acheté le clavier ou un prestataire de services CASIO agréé.

Ne démontez pas et ne modifiez pas l'instrument.

• Ne tentez jamais de démonter ou de modifier l'instrument, ses accessoires ou les options vendues séparément. Cela pourrait provoquer un incendie, un choc électrique ou un dysfonctionnement. Consultez votre revendeur pour toute inspection, tout réglage ou toute réparation des composants internes.

N'utilisez pas l'instrument en cas d'anomalie ou de dysfonctionnement.

• N'utilisez pas l'instrument si des anomalies apparaissent, telles que la présence de fumée ou une odeur anormale. N'utilisez pas non plus l'instrument si des dysfonctionnements se manifestent, comme l'absence de mise sous tension ou l'absence de production de son. Une utilisation dans de telles conditions peut provoquer un incendie ou un choc électrique. Dans ce cas, prenez immédiatement les mesures suivantes. Ne tentez jamais de réparer l'instrument vous-même.
• Coupez l'alimentation.
• Débranchez l'adaptateur secteur de la prise murale.
• Si des piles sont installées dans le clavier, retirez-les.
• Ne touchez pas les piles directement avec vos mains lors de leur retrait. Elles peuvent être chaudes ou du liquide peut s'en échapper.
• Consultez le revendeur auprès duquel vous avez acheté le clavier ou un prestataire de services CASIO agréé.

Lorsque l'instrument est tombé :

• Si l'instrument est tombé ou a été endommagé, procédez comme suit. Une utilisation continue peut provoquer un incendie ou un choc électrique.
• Mettez l'appareil hors tension.
• Débranchez l'adaptateur secteur de la prise murale.
• Si des piles sont installées dans le clavier, retirez-les.
• Ne touchez pas les piles directement avec vos mains lors de leur retrait. Elles peuvent être chaudes ou du liquide peut s'en échapper.
• Consultez le revendeur auprès duquel vous avez acheté le clavier ou un prestataire de services agréé CASIO.

Faites attention aux sacs en plastique autour des enfants.

• Ne laissez jamais personne placer les sacs en plastique de l'instrument, de ses accessoires ou de ses options vendues séparément sur la tête. Cela pourrait provoquer une suffocation. Une vigilance particulière est requise dans les foyers avec de jeunes enfants.

ATTENTION

Adaptateur secteur

• Ne placez pas le cordon d'alimentation à proximité de radiateurs ou d'autres appareils de chauffage. Cela pourrait faire fondre le cordon et provoquer un incendie ou un choc électrique.
• Lorsque vous débranchez l'adaptateur secteur d'une prise électrique, tirez toujours sur l'adaptateur lui-même et non sur le cordon. Tirer excessivement sur le cordon peut l'endommager ou le casser, ce qui peut provoquer un incendie ou un choc électrique.
• Ne touchez pas l'adaptateur secteur avec des mains mouillées lorsqu'il est branché. Cela pourrait provoquer un choc électrique.
• Lorsque vous n'utilisez pas l'instrument pendant une période prolongée, par exemple lors d'un voyage, débranchez toujours l'adaptateur secteur de la prise électrique par mesure de sécurité. Après utilisation, éteignez l'interrupteur d'alimentation de l'instrument et débranchez l'adaptateur secteur de la prise électrique.
• Au moins une fois par an, débranchez l'adaptateur secteur de la prise de courant et nettoyez la zone autour des broches de la fiche. L'accumulation de poussière autour des broches peut créer un risque d'incendie.

Piles

• Une utilisation incorrecte des piles peut provoquer leur rupture et une fuite. Cela peut entraîner des blessures, un dysfonctionnement de l'instrument ou la décoloration des meubles et autres articles qui entrent en contact avec le liquide des piles. Veuillez respecter les consignes suivantes.

Installez les piles en respectant la polarité (+/-) indiquée sur l'instrument. - Pour des raisons de sécurité et pour éviter toute fuite de liquide, retirez toujours les piles de l'instrument lorsque vous ne prévoyez pas de l'utiliser pendant une longue période. Assurez-vous toujours que les piles d'un même ensemble sont toutes du même type. - Ne mélangez jamais des piles neuves avec des piles usagées. - Ne jetez jamais les piles au feu. Ne court-circuitez jamais les piles, ne les démontez pas et ne les exposez pas à une chaleur excessive. - Remplacez les piles usagées dès que possible. - Ne tentez jamais de recharger des piles.

Transport

• Lors du transport de l'instrument, assurez-vous toujours de débrancher l'adaptateur secteur de la prise électrique et de confirmer que toutes les autres connexions externes ont été déconnectées. Ce n'est qu'ensuite que l'instrument doit être transporté. Si cela n'est pas fait, le cordon peut être endommagé, ce qui peut entraîner un incendie ou un choc électrique.

Entretien

• Lors de l'entretien, assurez-vous de débrancher d'abord l'adaptateur secteur de la prise électrique. Retirez également les piles de l'instrument si l'alimentation par piles est utilisée.

Emplacement

• Ne placez jamais l'instrument dans des zones soumises à une humidité élevée ou à une forte accumulation de poussière. Cela pourrait provoquer un incendie ou un choc électrique.
• Ne placez jamais l'instrument dans des zones soumises à des éclaboussures de graisse ou à de la vapeur, comme dans une cuisine ou près d'un humidificateur. Cela pourrait provoquer un incendie ou un choc électrique.

Ne placez pas le clavier sur des meubles laqués.

• Les pieds en caoutchouc de silicone de l'instrument peuvent éventuellement noircir ou marquer les surfaces laquées. Utilisez des patins en feutre pour isoler les pieds ou, de préférence, utilisez un support pour instrument de musique CASIO conçu pour votre clavier.

Ne placez pas d'objets lourds sur l'instrument.

• Ne placez pas d'objets lourds sur l'instrument. Cela pourrait faire basculer ou casser l'instrument, entraînant des blessures.

Volume

• Des niveaux de volume très élevés peuvent endommager l'ouïe. Évitez d'utiliser l'instrument à des réglages de volume très élevés pendant de longues périodes. Consultez immédiatement un médecin si vous ressentez une déficience auditive ou des acouphènes.

Précautions concernant l'écran à cristaux liquides (LCD)

• Évitez de soumettre l'écran LCD du clavier à des chocs violents, qui pourraient fissurer ou briser le verre de l'écran, créant un risque de blessure.
• Si le verre de l'écran LCD se fissure ou se brise, ne laissez pas le liquide contenu dans l'écran entrer en contact avec votre peau, car cela peut provoquer une inflammation et des rougeurs.

*Si le liquide de l'écran LCD entre dans votre bouche, rincez-vous immédiatement la bouche avec de l'eau, puis consultez un médecin.

*Si le liquide de l'écran LCD entre dans vos yeux ou entre en contact avec votre peau, rincez immédiatement à l'eau pendant au moins 15 minutes, puis consultez un médecin.

Ne montez pas sur l'instrument ou le support.*

• Ne grimpez pas sur l'instrument ou son support en option. Une attention particulière est requise dans les foyers avec de jeunes enfants. Cela pourrait faire basculer l'instrument ou le support et le casser, entraînant des blessures.

Support en option*

• Assemblez soigneusement le support en suivant les instructions de montage fournies avec celui-ci. Serrez solidement tous les boulons, écrous et fixations, et assurez-vous de monter correctement l'instrument sur le support. Un serrage incorrect ou insuffisant des vis, ou un montage incorrect de l'instrument sur le support, peut provoquer le basculement du support ou la chute de l'instrument, pouvant entraîner des blessures.
• Le support est disponible en option.

Entretien de votre clavier

Évitez la chaleur, l'humidité ou la lumière directe du soleil.

N'exposez pas excessivement l'instrument à la lumière directe du soleil, ne le placez pas près d'un climatiseur ou dans un endroit extrêmement chaud.

Ne pas utiliser à proximité d'un téléviseur ou d'une radio.

Cet instrument peut provoquer des interférences vidéo ou audio avec la réception TV et radio. Si cela se produit, éloignez l'instrument du téléviseur ou de la radio.

Ne pas utiliser de laque, du diluant ou des produits chimiques similaires pour le nettoyage.

Nettoyez le clavier avec un chiffon doux imbibé d'une solution faible d'eau et d'un détergent neutre. Trempez le chiffon dans la solution et essorez-le jusqu'à ce qu'il soit presque sec.

Évitez d'utiliser l'appareil dans des zones soumises à des températures extrêmes.

Une chaleur extrême peut rendre les caractères sur l'écran LCD faibles et difficiles à lire. Cette condition devrait se corriger d'elle-même lorsque le clavier est ramené à une température normale.

REMARQUE

Vous pouvez remarquer des lignes dans la finition du boîtier de ce clavier. Ces lignes résultent du processus de moulage utilisé pour façonner le plastique du boîtier. Ce ne sont pas des fissures ou des cassures dans le plastique, et elles ne sont pas une source d'inquiétude.

Sommaire

Bienvenue. E-1

Introduction E-2

Précautions de sécurité E-3

Entretien de votre clavier .........E-6

Sommaire

Guide général. E-8

Panneau arrière E-9

Utilisation de l'écran E-10

Banque de morceaux

Référence rapide E-11

Pour lire un morceau de la banque de morceaux E-11

Connexions E-13

Alimentation E-14

Utilisation des piles E-14

Utilisation de l'adaptateur secteur E-14

Extinction automatique E-15

Opérations de base E-16

Pour jouer sur le clavier E-16

Sélection d'un son E-16

Accompagnement automatique E-18

Sélection d'un rythme E-18 Lecture d'un rythme E-18 Réglage du tempo E-19 Utilisation de l'accompagnement automatique E-19 Utilisation d'un motif de remplissage E-21 Démarrage synchronisé de l'accompagnement avec le rythme E-21 Réglage du volume de l'accompagnement E-21

Utilisation de la banque de morceaux ....E-22

Pour lire un morceau de la banque de morceaux .E-22 Affichage du mode Banque de morceaux E-23 Réglage du tempo d'un morceau de la banque de morceaux .E-23 Pour changer le timbre de la mélodie d'un morceau de la banque de morceaux. E-24 Jouer avec un morceau de la banque de morceaux...E-24 Son d'applaudissements E-25 Pour lire consécutivement tous les morceaux de la banque de morceaux .E-25

Utilisation du livre d'accords ....E-26

Pour rechercher un accord à l'aide du livre d'accords. E-26

Réglages du clavier......E-29

Transposition du clavier. E-29 Accordage du clavier. E-29

MIDI E-30

Qu'est-ce que le MIDI ? E-30 MIDI général E-30 Modification des réglages MIDI. E-31

Dépannage E-32

Spécifications E-34

Annexe A-1

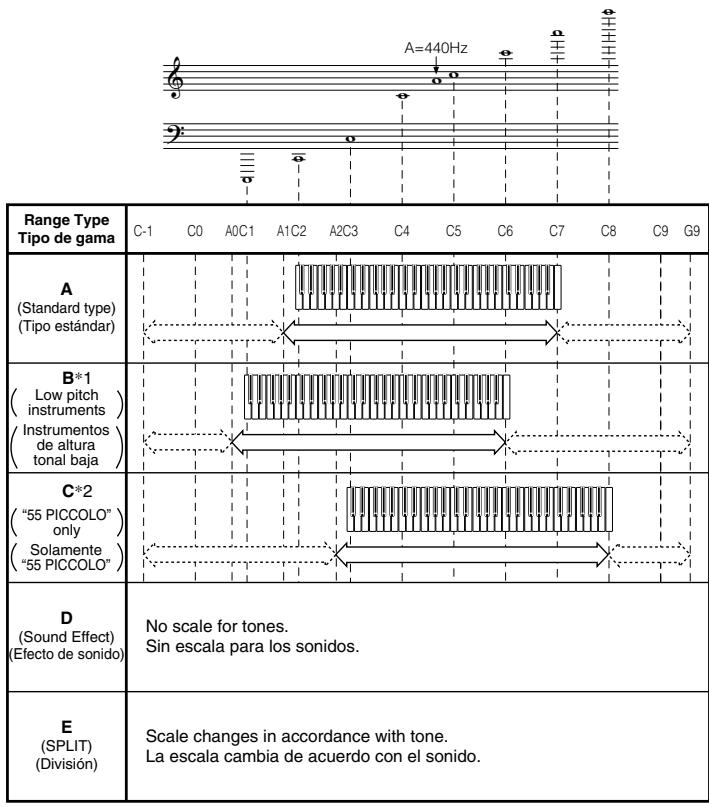

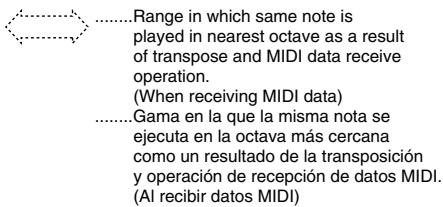

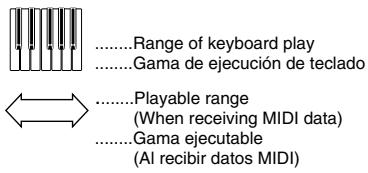

Tableau des notes. A-1 Tableau des accords avec doigtés. A-3 Liste d'assignation des percussions. A-4

Tableau de mise en œuvre MIDI

• Les noms des touches, boutons et autres éléments sont indiqués en gras dans le texte de ce manuel.

12

Boutons [+]/[-]$

• Les valeurs négatives ne peuvent être modifiées qu'en utilisant [+] et [-] pour incrémenter et décrémenter la valeur affichée.

Boutons numériques / Boutons de spécification d'accords

• Pour la saisie de nombres afin de modifier les réglages affichés.
• Pour la saisie de données de spécification d'accords lors de l'utilisation du Chord Book.

14 CONTRÔLEUR DE BANQUE DE CHANSONS

Panneau arrière

22 Borne MIDI OUT 23 Borne MIDI IN Prise SUSTAIN 25 Prise DC 9V 26 Prise PHONES/OUTPUT

*Fixation du pupitre

Insérez les deux extrémités du pupitre fourni avec le CTK-451/CTK-471 dans les deux trous de la surface supérieure.

① Liste des rythmes (2) Boutons MAIN VOLUME ③ Boutons TEMPO ④ Bouton ACCOMP VOLUME ⑤ Bouton TRANSPOSE/TUNE/MIDI ⑥ Bouton CHORD BOOK ⑦ Liste de la banque de chansons ⑧ Affichage ⑨ Bouton TONE 10 Bouton RHYTHM ⑪ Bouton SONG BANK 12 Boutons numériques (boutons de spécification d'accords) ⑬ Liste des sons 14 CONTRÔLEUR DE BANQUE DE CHANSONS (PLAY/PAUSE, STOP, REW, FF, LEFT ON/OFF, RIGHT ON/OFF) 15 Haut-parleur 16 Nom d'accord 17 Liste des instruments de percussion 18 Voyant d'alimentation 19 Interrupteur POWER/MODE Bouton SYNCHRO/FILL-IN 21 Bouton START/STOP

Utilisation de l'affichage

- Voici comment l'affichage se présente lorsque la banque de chansons est utilisée.

1 Un indicateur apparaît à côté du type de réglage que vous effectuez actuellement (TONE, RHYTHM, SONG BANK). 2 Numéro de son, numéro de rythme, numéro de chanson, valeur de réglage du clavier 3 Battements du rythme, de l'accompagnement automatique, de la chanson de la banque de chansons 4 Nom du son, nom du rythme, nom de la chanson, nom du mode, nom du réglage du clavier 5 Représentation en portée musicale des notes et des accords que vous jouez au clavier. Un indicateur de pédale (_{δ δ}) apparaît lorsque la pédale du clavier est enfoncée. Un indicateur d'octave (8va) apparaît lorsque vous jouez des notes dans la plage de C à C7 pour indiquer que leur notation réelle est une octave plus haute que celle affichée. 6 Utilise un clavier graphique pour montrer les notes et les accords joués au clavier ou pendant la lecture de la chanson de la banque de chansons 7 Noms d'accords de l'accompagnement automatique, de la banque de chansons, du chord book 8 Les points indiquent les doigtés pendant la lecture de la banque de chansons. "L" et "R" indiquent les parties de la main gauche et de la main droite. 9 Tempo du rythme, de l'accompagnement automatique, de la chanson de la banque de chansons 10 Tempo du rythme, de l'accompagnement automatique, de la chanson de la banque de chansons ; réglage du volume 11 Indicateurs du contrôleur de banque de chansons

REMARQUE

Les exemples d'affichage présentés dans ce guide de l'utilisateur sont fournis à titre d'illustration uniquement. Le texte et les valeurs réels qui apparaissent à l'écran peuvent différer des exemples présentés dans ce guide.

Une sélection de 100 airs de la banque de chansons est intégrée pour votre plaisir d'écoute ou pour jouer avec. Une opération simple permet de couper la partie mélodie ou la partie accompagnement de l'air, vous permettant de jouer sur le clavier. Voir "Utilisation de la banque de chansons" à la page E-22 pour plus de détails sur la lecture avec les airs de la banque de chansons.

Pour lire un air de la banque de chansons

1. Réglez le commutateur POWER/MODE sur NORMAL.
2. Utilisez les boutons MAIN VOLUME pour baisser le volume du clavier à un niveau relativement faible.

1. Appuyez sur le bouton SONG BANK pour entrer dans le mode Banque de chansons.

1. Utilisez la liste de la banque de chansons pour trouver l'air que vous voulez lire, puis utilisez les boutons numériques pour saisir le numéro à deux chiffres de l'air.

Exemple : Pour sélectionner "62 ODE TO JOY", saisissez 6 puis 2.

1. Appuyez sur le bouton PLAY/PAUSE pour commencer la lecture de l'air.
2. L'air est lu en boucle, recommençant après avoir atteint la fin.
3. L'écran affiche les touches du clavier (sur le clavier graphique), les doigtés (avec les indicateurs de doigté), les notes de musique (sur la portée) et les noms d'accords.

1. Appuyez sur le bouton RIGHT ON/OFF pour désactiver la partie mélodie de la main droite et essayez de jouer sur le clavier.
2. L'écran graphique et les indicateurs de doigté vous montrent les notes de la mélodie à jouer.

1. Appuyez à nouveau sur le bouton RIGHT ON/OFF pour réactiver la partie mélodie.
2. Vous pouvez également activer et désactiver la partie accompagnement en appuyant sur le bouton LEFT ON/OFF.
3. Appuyez sur le bouton STOP pour arrêter la lecture du morceau de la banque de chansons.
4. Appuyez sur le bouton TONE pour quitter le mode Banque de chansons et revenir à l'écran de sélection des sons et des rythmes.

REMARQUE

Vous pouvez également effectuer les opérations suivantes pendant la lecture d'un morceau de la banque de chansons.

• Pause : Appuyez sur le bouton PLAY/PAUSE.
• Avance rapide : Appuyez sur le bouton FF (avance rapide).
• Retour arrière : Appuyez sur le bouton REW (retour arrière).

E-12

622A-E-014A

Borne de sortie casque/audio

Avant de connecter un casque ou un autre équipement externe, assurez-vous de baisser d'abord le volume du clavier et de l'équipement connecté. Vous pourrez ensuite ajuster le volume au niveau souhaité une fois les connexions terminées.

[Panneau arrière]

Connexion de casques (Figure 1)

La connexion d'un casque coupe la sortie des haut-parleurs intégrés du clavier, vous pouvez donc jouer même tard le soir sans déranger personne.

Équipement audio (Figure 2)

Connectez le clavier à un équipement audio à l'aide d'un cordon de connexion disponible dans le commerce avec une fiche standard à une extrémité et deux fiches PIN à l'autre extrémité. Notez que la fiche standard que vous connectez au clavier doit être une fiche stéréo, sinon vous ne pourrez sortir qu'un seul des canaux stéréo. Dans cette configuration, vous réglez normalement le sélecteur d'entrée de l'équipement audio sur la borne (généralement marquée AUX IN ou similaire) où le cordon du clavier est connecté. Consultez la documentation utilisateur fournie avec votre équipement audio pour plus de détails.

Amplificateur d'instrument de musique (Figure 8)

Utilisez un cordon de connexion disponible dans le commerce pour connecter le clavier à un amplificateur d'instrument de musique.

REMARQUE

Assurez-vous d'utiliser un cordon de connexion qui a une fiche standard stéréo à l'extrémité que vous connectez au clavier, et un connecteur qui fournit une entrée à deux canaux (gauche et droite) à l'amplificateur auquel vous vous connectez. Un mauvais type de connecteur à l'une ou l'autre extrémité peut entraîner la perte d'un des canaux stéréo.

Lorsqu'il est connecté à un amplificateur d'instrument de musique, réglez le volume du clavier à un niveau relativement bas et effectuez les réglages de volume de sortie à l'aide des commandes de l'amplificateur.

[Exemple de connexion]

REMARQUE

Vous pouvez également connecter la borne MIDI du clavier à un ordinateur ou à un séquenceur. Voir "MIDI" à la page E-30 pour plus de détails.

Borne de prise Sustain

Vous pouvez connecter une pédale de sustain en option (SP-2 ou SP-10) à la borne SUS-TAIN JACK pour activer les fonctions décrites ci-dessous.

Pédale de sustain

• Avec les sonorités de piano, l'enfoncement de la pédale prolonge les notes, comme la pédale forte d'un piano.
• Avec les sonorités d'orgue, l'enfoncement de la pédale fait que les notes continuent de sonner jusqu'à ce que la pédale soit relâchée.

Accessoires et options

N'utilisez que les accessoires et options spécifiés pour ce clavier. L'utilisation d'articles non autorisés présente un risque d'incendie, de choc électrique et de blessure.

Ce clavier peut être alimenté par le courant d'une prise murale standard (avec l'adaptateur secteur spécifié) ou par des piles. Assurez-vous toujours d'éteindre le clavier lorsque vous ne l'utilisez pas.

Utilisation des piles

Assurez-vous toujours d'éteindre le clavier avant d'installer ou de remplacer les piles.

Pour installer les piles

1. Retirez le couvercle du compartiment à piles.
2. Insérez 6 piles de taille AA dans le compartiment à piles.
3. Vérifiez que les extrémités positive (+) et négative (-) sont orientées correctement.

1. Insérez les languettes du couvercle du compartiment à piles dans les trous prévus à cet effet et fermez le couvercle.

Le clavier peut ne pas fonctionner correctement si vous insérez ou remplacez les piles alors que l'appareil est sous tension. Si cela se produit, éteignez puis rallumez le clavier pour rétablir un fonctionnement normal.

Informations importantes sur les piles

La durée de vie approximative des piles est indiquée ci-dessous.

Piles au manganèse : 2 heures

La valeur ci-dessus correspond à la durée de vie standard des piles à température normale, avec le volume du clavier réglé sur une valeur moyenne. Des températures extrêmes ou une lecture à des volumes très élevés peuvent réduire la durée de vie des piles.

Les symptômes suivants indiquent une faiblesse des piles. Remplacez les piles dès que possible si l'un des symptômes suivants se produit.

• Voyant d'alimentation faible
• L'instrument ne s'allume pas
• Affichage qui scintille, est faible ou difficile à lire
• Volume anormalement faible du haut-parleur/casque, distorsion de la sortie audio
• Interruption occasionnelle du son lors de la lecture à des volumes élevés
• Coupure soudaine de l'alimentation lors de la lecture à des volumes élevés
• Scintillement ou affaiblissement de l'affichage lors de la lecture à volume élevé
• Le son continue de sortir même après avoir relâché une touche
• Un ton complètement différent peut se faire entendre
• Motif rythmique anormal et lecture du Song Bank
• Perte de puissance, distorsion du son ou volume faible lors de la lecture depuis un ordinateur ou un périphérique MIDI connecté

IMPORTANT !

Une mauvaise manipulation des piles peut les faire éclater et fuir, ce qui présente un risque de blessure ou de dommage dû au contact avec l'acide des piles. Veuillez noter les précautions importantes suivantes.

• Assurez-vous toujours que les pôles positif (+) et négatif (-) sont orientés correctement, comme indiqué près du compartiment à piles.
• Pour éviter tout dommage causé par une fuite des piles, retirez les piles du clavier lorsque vous le laissez sans surveillance pendant de longues périodes (par exemple lors d'un voyage).
• Ne mélangez jamais des piles de types différents.
• Ne mélangez jamais des piles usagées avec des piles neuves.
• Ne jetez jamais les piles au feu, ne court-circuitez pas leurs pôles (ne les connectez pas entre eux), ne démontez jamais les piles et ne les exposez pas à une chaleur directe.
• Remplacez les piles dès que possible dès qu'elles montrent des signes de faiblesse.
• Ne tentez jamais de recharger des piles.

Utilisation de l'adaptateur secteur

Assurez-vous d'utiliser uniquement l'adaptateur secteur spécifié pour ce clavier.

Adaptateur secteur spécifié : AD-5

Veuillez également noter les avertissements et précautions importants suivants lors de l'utilisation de l'adaptateur secteur.

AVERTISSEMENT !

• Veillez à ne pas endommager ni casser le cordon d'alimentation. Ne placez jamais d'objets lourds sur le cordon d'alimentation et ne l'exposez pas à la chaleur directe. Cela créerait un risque de dommage du cordon, d'incendie et de choc électrique.
• Utilisez uniquement l'adaptateur secteur spécifié. L'utilisation d'un autre type d'adaptateur présente un risque d'incendie et de choc électrique.

ATTENTION !

• Par mesure de sécurité, débranchez l'adaptateur secteur de la prise murale lorsque vous laissez le clavier sans surveillance pendant une longue période (par exemple, lors d'un voyage).
• Éteignez toujours le clavier et débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le clavier.

IMPORTANT !

• Assurez-vous que le clavier est éteint avant de brancher ou de débrancher l'adaptateur secteur.
• L'utilisation prolongée de l'adaptateur secteur peut le faire chauffer au toucher. C'est normal et n'indique pas un dysfonctionnement.

Extinction automatique

Lorsque vous utilisez l'alimentation par piles, le clavier s'éteint automatiquement si vous le laissez allumé sans effectuer aucune opération pendant environ 6 minutes. Dans ce cas, utilisez l'interrupteur POWER/MODE pour le rallumer.

REMARQUE

L'extinction automatique est désactivée (elle ne fonctionne pas) lorsque vous utilisez l'adaptateur secteur pour alimenter le clavier.

Pour désactiver l'extinction automatique

Maintenez le bouton TONE enfoncé tout en allumant le clavier pour désactiver la mise hors tension automatique.

• Lorsque la mise hors tension automatique est désactivée, le clavier ne s'éteint pas automatiquement, quelle que soit la durée pendant laquelle il reste sans aucune opération.
• Tous les réglages du clavier reviennent à leurs valeurs initiales par défaut chaque fois que le clavier est rallumé après avoir été éteint par l'opération de l'interrupteur POWER/MODE ou par la mise hors tension automatique.

Cette section fournit des informations sur l'exécution des opérations de base du clavier.

Pour jouer du clavier

1. Réglez l'interrupteur POWER/MODE sur NORMAL.
2. Utilisez les boutons MAIN VOLUME pour baisser le volume du clavier.
3. Il est toujours conseillé de régler le volume du clavier à un niveau relativement bas avant de jouer.
4. Appuyer sur [Δ] ou [] fait apparaître le réglage de volume actuel sur l'écran. Appuyez à nouveau sur [Δ] ou [] pour modifier le réglage.
5. Jouez quelque chose sur le clavier.

Sélection d'une tonalité

Ce clavier est doté de 100 tonalités intégrées. Utilisez la procédure suivante pour sélectionner la tonalité que vous souhaitez utiliser.

Pour sélectionner une tonalité

1. Trouvez la tonalité que vous souhaitez utiliser dans la liste des tonalités du clavier et notez son numéro de tonalité.
2. Appuyez sur le bouton TONE.

1. Utilisez les touches numériques pour saisir le numéro de tonalité à deux chiffres de la tonalité que vous souhaitez sélectionner. Exemple : Pour sélectionner "26 WOOD BASS", saisissez 2 puis 6.

• Les notes jouées sur le clavier seront alors émises avec un son de contrebasse acoustique.

REMARQUES

• Saisissez toujours les deux chiffres du numéro de tonalité, y compris le zéro initial (le cas échéant). Si vous ne saisissez qu'un chiffre et vous arrêtez, l'affichage effacera automatiquement votre saisie après quelques secondes.
• Vous pouvez également incrémenter le numéro de tonalité affiché en appuyant sur [+] et le décrémenter en appuyant sur [-]. Les tonalités d'effets sonores telles que 77 VEHICLE rendent le mieux lorsque vous maintenez une touche du clavier enfoncée.

Tonalités combinées

Voici la description des deux types de tonalités combinées disponibles.

Tonalités superposées (numéros de tonalité : 80 à 89)

Exemple : 80 STR PIANO

Cette tonalité superpose une tonalité de cordes à une tonalité de piano, de sorte que les deux sonnent lorsqu'une touche du clavier est enfoncée.

Split Tones (numéros de tonalité : 90 à 96)

Exemple : 90 BASS/PIANO

Cette tonalité divise le clavier en deux zones : une zone est assignée à une tonalité de basse et l'autre à une tonalité de piano.

Sons de percussion

Exemple : 99 PERCUSSION

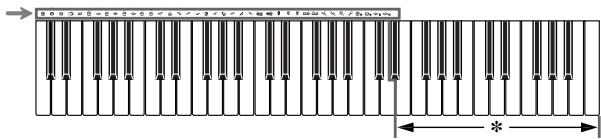

Cette tonalité assigne divers sons de percussion au clavier. Voir la liste d'assignation des percussions à la page A-4 pour plus de détails.

Tonalités d'effets sonores

Avec les tonalités d'effets sonores 77 à 79, le type de son produit dépend de l'octave où se trouve la touche que vous appuyez. Lorsque 78 PHONE est sélectionné, les types de sons disponibles sont PUSH TONE 1, PUSH TONE 2, RING 1, RING 2 et BUSY SIGNAL.

Polyphonie

Le terme polyphonie fait référence au nombre maximal de notes que vous pouvez jouer en même temps. Le clavier a une polyphonie de 12 notes, ce qui inclut les notes que vous jouez ainsi que les rythmes et les motifs d'accompagnement automatique joués par le clavier. Cela signifie que lorsqu'un rythme ou un motif d'accompagnement automatique est joué par le clavier, le nombre de notes (polyphonie) disponible pour le jeu au clavier est réduit. Notez également que certaines tonalités n'offrent qu'une polyphonie de 6 notes.

• Lorsque le rythme ou l'accompagnement automatique joue, le nombre de sons joués simultanément est réduit.

Échantillonnage numérique

Un certain nombre de tonalités disponibles sur ce clavier ont été enregistrées et traitées à l'aide d'une technique appelée échantillonnage numérique. Pour garantir un niveau élevé de qualité tonale, des échantillons sont prélevés dans les registres grave, médium et aigu, puis combinés pour vous fournir des sons étonnamment proches des originaux. Vous pouvez remarquer de très légères différences de volume ou de qualité sonore pour certaines tonalités lorsque vous les jouez à différentes positions sur le clavier. C'est un résultat inévitable de l'échantillonnage multiple, et ce n'est pas un signe de dysfonctionnement.

Ce clavier joue automatiquement les parties de basse et d'accords en fonction des accords que vous jouez. Les parties de basse et d'accords sont jouées en utilisant des sons et des tonalités automatiquement sélectionnés pour correspondre au rythme que vous utilisez. Tout cela signifie que vous obtenez des accompagnements complets et réalistes pour les notes de mélodie que vous jouez avec la main droite, créant ainsi l'ambiance d'un ensemble à une seule personne.

Sélection d'un rythme

Ce clavier vous propose 100 rythmes passionnants que vous pouvez sélectionner en suivant la procédure ci-dessous.

Pour sélectionner un rythme

1. Trouvez le rythme souhaité dans la liste des rythmes du clavier et notez son numéro de rythme.
2. Appuyez sur le bouton RHYTHM.

S'affiche lorsque le bouton RHYTHM est enfoncé

1. Utilisez les touches numériques pour saisir le numéro de rythme à deux chiffres du rythme à sélectionner. Exemple : pour sélectionner "64 WALTZ", saisissez 6 puis 4.

REMARQUES

• "00 CLUB POP" est le réglage de rythme par défaut à la mise sous tension du clavier.
• Vous pouvez également incrémenter le numéro de rythme affiché en appuyant sur [+] et le décrémenter en appuyant sur [-].

Lecture d'un rythme

Utilisez la procédure suivante pour démarrer et arrêter la lecture du rythme.

Pour jouer un rythme

1. Réglez le commutateur POWER/MODE sur NORMAL.
2. Appuyez sur le bouton START/STOP pour démarrer la lecture du rythme actuellement sélectionné.
3. Pour arrêter la lecture du rythme, appuyez à nouveau sur le bouton START/STOP.

REMARQUE

Toutes les touches du clavier sont des touches de mélodie lorsque le commutateur POWER/MODE est réglé sur NORMAL.

Réglage du tempo

Vous pouvez régler le tempo de la lecture du rythme dans une plage de 20 à 255 battements par minute. Le réglage du tempo s'applique à la lecture des accords d'accompagnement automatique et aux opérations de la banque de morceaux.

Pour régler le tempo

Utilisez les boutons TEMPO ( ,) pour régler le tempo.

: Augmente la valeur affichée (accélère le tempo) : Diminue la valeur affichée (ralentit le tempo)

Exemple : Maintenez enfoncé le bouton jusqu'à ce que la valeur de tempo 110 soit affichée.

REMARQUE

Appuyer simultanément sur les deux boutons TEMPO ( et ) réinitialise le tempo à la valeur par défaut du rythme sélectionné.

À propos du métronome graphique

Le métronome graphique apparaît à l'écran avec la valeur du tempo et le battement d'un rythme ou d'un morceau intégré. Le métronome graphique vous aide à garder le tempo pendant que vous jouez avec un rythme ou un morceau intégré.

Utilisation de l'accompagnement automatique

La procédure suivante décrit comment utiliser la fonction d'accompagnement automatique du clavier. Avant de commencer, vous devez d'abord sélectionner le rythme que vous souhaitez utiliser et régler le tempo du rythme à la valeur souhaitée.

Pour utiliser l'accompagnement automatique

1. Réglez l'interrupteur POWER/MODE sur CASIO CHORD ou FINGERED.
2. Appuyez sur le bouton START/STOP pour lancer la lecture du rythme sélectionné.
3. Jouez un accord.
4. La procédure exacte à suivre pour jouer un accord dépend de la position actuelle de l'interrupteur POWER/MODE. Reportez-vous aux pages suivantes pour plus de détails sur le jeu d'accords.

CASIO CHORD (Page E-20)

FINGERED (Page E-20)

1. Pour arrêter la lecture de l'accompagnement automatique, appuyez à nouveau sur le bouton START/STOP.

CASIO CHORD

Cette méthode de jeu d'accords permet à tout le monde de jouer facilement des accords, quelle que soit sa connaissance ou son expérience musicale. Ce qui suit décrit le « clavier d'accompagnement » et le « clavier de mélodie » de CASIO CHORD, et explique comment jouer des accords CASIO CHORD.

Clavier d'accompagnement et clavier de mélodie CASIO CHORD

REMARQUE

Le clavier d'accompagnement ne peut être utilisé que pour jouer des accords. Aucun son ne sera produit si vous essayez de jouer des notes de mélodie simples sur le clavier d'accompagnement.

Types d'accords

L'accompagnement CASIO CHORD vous permet de jouer quatre types d'accords avec un doigté minimal.

Chord Types	Example
Major chords Major chord names are marked above the keys of the accompaniment key-board. Note that the chord produced when you press an accompaniment keyboard does not change octave, regardless of which key you use to play it.	C Major (C) ICDEFIGABCDEF
Minor chords (m) To play a minor chord, keep the major chord key depressed and press any other accompaniment keyboard key located to the right of the major chord key.	C minor (Cm) ICDEFIGABCDEF
Seventh chords (7) To play a seventh chord, keep the major chord key depressed and press any other two accompaniment keyboard keys located to the right of the major chord key.	C seventh (C7) ICDEFIGABCDEF
Minor seventh chords (m7) To play a minor seventh chord, keep the major chord key depressed and press any other three accompaniment keyboard keys located to the right of the major chord key.	C minor seventh (Cm7) ICDEFIGABCDEF

REMARQUE

Peu importe que vous appuyiez sur les touches noires ou blanches à droite d'une touche d'accord majeur lorsque vous jouez des accords mineurs et de septième.

FINGERED

FINGERED vous offre un total de 15 types d'accords différents. Ce qui suit décrit le "clavier d'accompagnement" et le "clavier mélodie" de FINGERED, et vous explique comment jouer un accord de do fondamental en utilisant FINGERED.

Clavier d'accompagnement FINGERED et clavier mélodie

REMARQUE

Le clavier d'accompagnement ne peut être utilisé que pour jouer des accords. Aucun son ne sera produit si vous essayez de jouer des notes de mélodie simples sur le clavier d'accompagnement.

Voir le "Tableau des accords FINGERED" à la page A-3 pour plus de détails sur la façon de jouer des accords avec d'autres fondamentales.

1 : Les doigtés inversés ne peuvent pas être utilisés. La note la plus basse est la fondamentale. 2 : Le même accord peut être joué sans appuyer sur la quinte (sol).

REMARQUES

• Sauf pour les accords spécifiés dans la note ¹¹ ci-dessus, les doigtés inversés (c'est-à-dire jouer mi-sol-do ou sol-do-mi au lieu de do-mi-sol) produiront les mêmes accords que le doigté standard.
• Sauf pour l'exception spécifiée dans la note ⁺² ci-dessus, toutes les touches qui composent un accord doivent être enfoncées. Si vous n'appuyez pas sur une seule touche, l'accord FINGERED souhaité ne sera pas joué.

Utilisation d'un motif de remplissage

Les motifs de remplissage vous permettent de modifier momentanément le motif rythmique pour ajouter une variation intéressante à vos performances.

La procédure suivante décrit comment utiliser la fonction de remplissage.

Pour insérer un remplissage

1. Appuyez sur le bouton START/STOP pour démarrer la lecture du rythme.
2. Appuyez sur le bouton SYNCHRO/FILL-IN pour insérer un motif de remplissage pour le rythme que vous utilisez.

Démarrage synchronisé de l'accompagnement avec la lecture du rythme

Vous pouvez configurer le clavier pour démarrer la lecture du rythme en même temps que vous jouez l'accompagnement sur le clavier.

La procédure suivante décrit comment utiliser le démarrage synchronisé. Avant de commencer, vous devez d'abord sélectionner le rythme que vous souhaitez utiliser, régler le tempo et utiliser le commutateur POWER/MODE pour sélectionner la méthode de jeu d'accords que vous souhaitez utiliser (CASIO CHORD, FINGERED).

Pour utiliser le démarrage synchronisé

1. Appuyez sur le bouton SYNCHRO/FILL-IN pour mettre le clavier en mode veille de démarrage synchronisé.

1. Jouez un accord sur le clavier d'accompagnement et le motif rythmique commence à jouer automatiquement.

REMARQUES

• Si le commutateur POWER/MODE est réglé sur NORMAL, seul le rythme joue (sans accord) lorsque vous jouez sur le clavier d'accompagnement.
• Pour annuler la veille de démarrage synchronisé, appuyez à nouveau sur le bouton SYNCHRO/FILL-IN.

Réglage du volume de l'accompagnement

Vous pouvez régler le volume des parties d'accompagnement sur une valeur comprise entre 0 (minimum) et 9.

1. Appuyez sur le bouton ACCOMP VOLUME.

Réglage actuel du volume d'accompagnement

1. Utilisez les boutons numériques ou les boutons [+] / [-] pour modifier la valeur du volume actuel.

Exemple : 5

REMARQUES

• La valeur actuelle du volume d'accompagnement affichée à l'étape 1 disparaît automatiquement de l'écran si vous ne saisissez rien dans les cinq secondes environ.
• Appuyer simultanément sur les boutons [+] et [-] règle automatiquement le volume d'accompagnement sur 7.
• Vous pouvez effectuer des réglages de volume d'accompagnement indépendants pour les parties d'accompagnement automatique et les parties d'accompagnement des morceaux de la banque de chansons.

Une sélection de 100 morceaux de la banque de chansons est intégrée pour votre plaisir d'écoute et de jeu. Vous pouvez désactiver la partie de la main gauche ou de la main droite pour vous entraîner avec la partie restante, et l'écran vous montre même les touches à presser et les doigts à utiliser.

Pour lire un morceau de la banque de chansons

1. Réglez le commutateur POWER/MODE sur NORMAL, FINGERED ou CASIO CHORD.
2. Réglez le volume principal et le volume d'accompagnement.
3. Appuyez sur le bouton SONG BANK pour entrer dans le mode Banque de chansons.

S'affiche lorsque le bouton SONG BANK est enfoncé.

1. Utilisez la liste Song Bank pour trouver le morceau que vous souhaitez lire, puis utilisez les boutons numériques pour saisir le numéro à deux chiffres du morceau.

Exemple : Pour sélectionner "49 ALOHA OE", saisissez 4 puis 9.

REMARQUES

• "00 A WHOLE NEW WORLD (ALADDIN'S THEORY)" est le réglage initial par défaut du morceau Song Bank lorsque vous allumez le clavier.
• Vous pouvez également incrémenter le numéro de morceau affiché en appuyant sur [+] et le décrémenter en appuyant sur [-].
• Avant de passer à l'étape suivante, qui lance réellement la lecture, vous pouvez régler le tempo (page E-19), sélectionner un son (page E-16) pour la partie mélodie, ou désactiver la partie main gauche ou main droite (page E-24).
• Appuyez sur le bouton PLAY/PAUSE pour démarrer la lecture du morceau.

1. Appuyez sur le bouton STOP pour arrêter la lecture du morceau Song Bank.

Pour mettre en pause la lecture d'un morceau Song Bank

1. Pendant la lecture d'un morceau Song Bank, appuyez sur le bouton PLAY/PAUSE pour le mettre en pause.

1. Pour reprendre la lecture, appuyez à nouveau sur PLAY/PAUSE.

Pour revenir rapidement en arrière pendant la lecture

1. Pendant la lecture, maintenez enfoncé le bouton REW.
2. Il n'y a pas de lecture pendant l'opération de retour rapide.

L'indicateur 一 ^ 一 apparaît pendant une opération de retour rapide.

• Des bips sonores retentissent pendant le retour rapide pour vous donner une idée de votre position dans le morceau. 1 bip : indique un changement de mesure. 2 bips : indique le début du morceau.
• Pour reprendre la lecture normale, relâchez le bouton REW.

Pour avancer rapidement pendant la lecture

1. Pendant la lecture, maintenez enfoncé le bouton FF.
2. Il n'y a pas de lecture pendant l'opération d'avance rapide.

L'indicateur apparaît pendant une opération d'avance rapide.

• Des bips sonores retentissent pendant l'avance rapide pour vous donner une idée de votre position dans le morceau.

1 bip : indique un changement de mesure. 3 bips : indique la fin du morceau.

1. Pour reprendre la lecture normale, relâchez le bouton FF.

NOTES

Chaque fois que vous sélectionnez un nouveau morceau de la banque de chansons, le timbre, le tempo et le rythme programmés pour ce morceau sont automatiquement sélectionnés. Vous pouvez changer le timbre et le tempo d'un morceau pendant la lecture, mais vous ne pouvez pas changer le rythme. - Vous pouvez également régler le volume d'accompagnement (page E-21) pour les morceaux 00 à 79.

Affichage du mode Banque de chansons

Dans le mode Banque de chansons, l'écran affiche diverses informations sur le morceau en cours de lecture.

-Affichage de lecture

REMARQUE

Les noms d'accords ne sont pas affichés pour les morceaux 80 à 99.

Réglage du tempo d'un morceau de la banque de chansons

Pour changer le tempo d'un morceau de la banque de chansons

Le tempo peut être réglé dans une plage de 20 à 255 battements par minute. Le réglage du tempo peut être ajusté pendant que le morceau est arrêté, en lecture ou en pause.

Utilisez les boutons TEMPO [Δ / ] pour régler le tempo.

: chaque pression augmente la valeur : chaque pression diminue la valeur

REMARQUES

• Appuyer simultanément sur les boutons TEMPO [Δ] et [] ramène le tempo au réglage prédéfini pour le morceau sélectionné.
• Les morceaux 80 à 99 de la banque de chansons sont arrangés de manière à ce que leur tempo change en cours de morceau. Si vous utilisez la procédure ci-dessus pour changer le tempo pendant la lecture de l'un de ces morceaux, le tempo que vous réglez est utilisé pour tout le morceau sans changement en cours de route.

Pour changer le ton de la mélodie d'un air de banque de chansons

Vous pouvez sélectionner l'un des 100 tons du clavier pour jouer la partie mélodie d'un air de banque de chansons. Le réglage du ton peut être modifié pendant que l'air est arrêté ou en cours de lecture.

1. Pendant la lecture d'un air, appuyez sur le bouton TONE.

1. Trouvez le ton souhaité dans la liste des tons, puis utilisez les boutons numériques ou les boutons [+] et [-] pour spécifier le numéro du ton.

Exemple : Pour sélectionner "30 VIOLON", saisissez 3 puis 0.

REMARQUES

• Appuyer simultanément sur les boutons [+] et [-] sélectionne "00 PIANO 1".
• Pour les airs à deux mains (80 à 99), vous pouvez sélectionner des tons pour la partie main gauche et la partie main droite.
• Pour ramener un air de banque de chansons à ses réglages d'origine, sélectionnez simplement cet air à nouveau.

Jouer en accompagnement d'un air de banque de chansons

Chaque air de banque de chansons comporte une partie main gauche (accompagnement) et une partie main droite (mélodie). Vous pouvez désactiver la partie main gauche ou la partie main droite d'un air de banque de chansons et jouer en accompagnement avec la partie restante sur le clavier.

Tune Numbers	00 to 79	80 to 99
Accompaniment Type	Auto- accompaniment	Piano Solo
Left-hand Part	Auto-accompani- ment (percussion, bass, chords)	Left-hand notes
Right-hand Part	Melody	Right-hand notes

Pour jouer en accompagnement d'un air de banque de chansons

1. Effectuez les étapes 1 à 4 sous "Pour lire un air de banque de chansons" à la page E-22 pour sélectionner l'air avec lequel vous souhaitez jouer.
2. Appuyez sur le bouton RIGHT ON/OFF ou LEFT ON/OFF pour la partie que vous souhaitez désactiver.
3. Appuyez sur le bouton RIGHT ON/OFF pour désactiver la partie main droite (mélodie), ou sur le bouton LEFT ON/OFF pour désactiver la partie main gauche (accompagnement).
4. L'état activé/désactivé de chaque partie est indiqué par les lettres (L et R) qui apparaissent dans les graphiques de mains sur l'écran. Une partie est activée lorsque sa lettre est affichée, et désactivée lorsque sa lettre n'est pas affichée.

1. Appuyez sur le bouton PLAY/PAUSE pour lancer la lecture du morceau de la banque de chansons.
2. Seule la partie (mélodie ou accompagnement) qui est activée est jouée, vous pouvez donc jouer l'autre partie au clavier.

• Les touches sur lesquelles vous devez appuyer sont indiquées sur le clavier graphique de l'écran.
• Vous pouvez appuyer sur les boutons RIGHT ON/OFF et LEFT ON/OFF pour activer ou désactiver des parties pendant la lecture.
• Pour terminer la lecture, appuyez sur le bouton STOP.

Morceaux avec accompagnement automatique (numéros de morceaux 00 à 79)

Pendant la lecture de ces morceaux en mode banque de chansons, la méthode de spécification des accords pour la main gauche est toujours FINGERED pour ces morceaux, quel que soit le réglage du commutateur POWER/MODE.

Morceaux à deux mains (numéros de morceaux 80 à 99)

Lors de la lecture de ces morceaux en mode Banque de chansons, tout le clavier fonctionne comme une mélodie, quel que soit le réglage de l'interrupteur POWER/MODE.

REMARQUES

• Pour les morceaux à deux mains (80 à 99), vous ne pouvez pas désactiver simultanément les parties de main gauche et de main droite. La désactivation d'une partie active automatiquement l'autre.
• Le morceau sélectionné de la banque de chansons se répète jusqu'à ce que vous arrêtiez la lecture en appuyant sur le bouton STOP.
• Le réglage du volume d'accompagnement (page E-21) n'affecte que les morceaux avec accompagnement automatique (00 à 79).
• Les noms d'accords ne sont pas affichés pendant la lecture des morceaux à deux mains (80 à 99).
• La désactivation des parties de main gauche et de main droite des morceaux avec accompagnement automatique (00 à 79) entraîne la lecture d'un accompagnement obligé.

Son d'applaudissements

Chaque fois que vous désactivez la partie de main gauche ou de main droite d'un morceau de la banque de chansons et que vous le lisez, un son d'applaudissements est produit lorsque le morceau atteint la fin.

Pour désactiver le son d'applaudissements

Appuyez simultanément sur le bouton STOP et sur le bouton LEFT ON/OFF ou RIGHT ON/OFF.

• Appuyer de nouveau simultanément sur le bouton STOP et sur le bouton LEFT ON/OFF ou RIGHT ON/OFF réactive le son d'applaudissements.

Pour lire consécutivement tous les morceaux de la banque de chansons

1. Utilisez le bouton TONE ou RHYTHM pour passer à un mode autre que le mode Banque de chansons.
2. Assurez-vous qu'aucun point n'est affiché à côté de l'indicateur SONG BANK.

1. Appuyez sur la touche LECTURE/PAUSE pour démarrer la lecture des morceaux de la banque de chansons à partir du morceau 00.
2. Pour arrêter la lecture des morceaux de la banque de chansons, appuyez sur la touche STOP.
3. La mise en pause de la lecture annule automatiquement la lecture consécutive de tous les morceaux de la banque de chansons. La reprise de la lecture ne répète que le morceau en cours.

La fonction Livre d'accords de ce clavier vous permet de rechercher rapidement et facilement des informations sur les accords. Il suffit de saisir le nom de l'accord et les touches du clavier à presser, les doigts à utiliser et les notes qui composent l'accord s'affichent à l'écran avec le nom de l'accord.

Qu'est-ce qu'un accord ?

Un accord est composé d'une note fondamentale sur laquelle sont empilées d'autres notes. En changeant les notes empilées sur une fondamentale, on peut créer différents accords.

Noms des accords

Les accords sont nommés à l'aide de lettres majuscules de A à G, qui indiquent la note fondamentale de l'accord. Si la note fondamentale est dièse ou bémol, l'accord lui-même est dièse ou bémol. Un nom d'accord peut également être suivi d'un numéro de degré ou d'autres symboles indiquant certaines caractéristiques de l'accord.

C Root	Sharp F# Root	Flat B# Root	Minor Am Root	Sharp Diminished C# root
Seventh G7-Degree Root	Major seventh FM7 Root	Degree	Sus fourth Esus4 Root

Les dièses et les bémols peuvent être désignés par l'un ou l'autre des noms indiqués ici. Les noms de la rangée supérieure de cette illustration sont utilisés par ce clavier, car ce sont les noms les plus couramment utilisés en notation musicale.

Formes inversées

Il existe plusieurs façons de jouer le même accord. Une forme différente de la forme de base mais qui produit le même accord est appelée "forme inversée".

Tous les accords suivants sont des accords de do.

Pour rechercher un accord à l'aide du Livre d'accords

1. Appuyez sur le bouton CHORD BOOK pour entrer dans le mode Chord Book.

2. Appuyez sur le bouton CLEAR.

• Cette étape est nécessaire pour effacer tout nom d'accord précédemment saisi.
• Si le nom d'accord que vous prévoyez de saisir n'est pas un accord majeur, utilisez les boutons de spécification d'accord pour spécifier le type d'accord.
• Les types d'accord sont indiqués par les petites lettres au-dessus des boutons de spécification d'accord.
• Les accords non majeurs comprennent les accords mineurs, de septième, suspendus, etc.
• Voir la page E-28 pour plus de détails sur les boutons de spécification d'accord.
• Ignorez l'étape 3 si vous souhaitez saisir un nom d'accord majeur.

1. Appuyez sur la touche du clavier d'accompagnement qui correspond à la note fondamentale de l'accord.
2. Un tiret apparaît à la place du nom de l'accord si l'accord ne peut pas être reconnu par le clavier. Pour spécifier F, par exemple, appuyez sur la touche F.
3. La touche que vous appuyez est indiquée sur le clavier graphique et l'accord correspondant retentit.

1. Vérifiez que le nom d'accord affiché à l'écran est celui que vous voulez. Si ce n'est pas le cas, répétez la procédure à partir de l'étape 2.
2. Si l'accord est correct, vous pouvez voir son doigté sur le clavier graphique. Essayez de jouer l'accord sur le clavier.

• Le doigté affiché à l'écran est un doigté standard. Vous pouvez également utiliser d'autres doigtés pour correspondre à la taille de vos mains ou pour faciliter le passage vers ou depuis des accords voisins.
• Vous pouvez également utiliser les boutons [+] et [-] pour changer le nom d'accord affiché.
• La tonalité utilisée pour faire sonner les accords que vous jouez sur le clavier d'accompagnement en mode Chord Book est la même que celle utilisée par la partie d'accompagnement du rythme sélectionné avant d'entrer dans le mode Chord Book. Selon le rythme sélectionné, certaines notes composant un accord peuvent être omises lorsque vous jouez l'accord sur le clavier d'accompagnement en mode Chord Book. Cela est dû à la fonction de conversion interne des accords, aux arrangements et aux limitations de polyphonie. Pour cette raison, vous devez toujours jouer les accords indiqués à l'écran sur le clavier mélodique (la plage qui n'a pas de noms d'accords imprimés au-dessus des touches).

Touches de modification du nom d'accord

Chord Type	Symbol and Name	Reference	Modifier Key
major	C (C major)
minor	Cm (C minor)		M 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 8 9 0 1 2 3
aug	Caug (C augmened)	C+5	M 7 7 8 9 0 1 2 3
sus 4	Csus4 (C sustained fourth)		M 7 7 8 9 0 1 2 3
dim	Cdim (C diminished)	C°	M 7 7 8 9 0 1 2 3
7th	C7 (C seventh)		M 7 7 8 9 0 1 2 3
M7	CM7 (C major seventh)	Cmaj7 CΔ7	M 7 7 8 9 0 1 2 3
minor 7	Cm7 (C minor seventh)		M 7 7 8 9 0 1 2 3
minor M7	CmM7 (C minor Major seventh)		M 7 7 8 9 0 1 2 3
minor7-5	Cm7-5 (C minor seventh flat five)	C°	M 7 7 8 9 0 1 2 3

Chord Type	Symbol and Name	Reference	Modifier Key
7sus 4	C7sus4 (C seventh sus fourth)		M m 7 1 7 8 9 - 4 5 6 CLEAR sus4 5 6 8 0 1 2 3
add 9	Cadd9 (C add ninth)		M m 7 + 7 8 9 - 4 5 6 CLEAR sus4 5 6 8 0 1 2 3
m add 9	Cm add9 (C minor add ninth)		M m 7 + 7 8 9 - 4 5 6 CLEAR sus4 5 6 8 0 1 2 3
7th-5	C7-5 (C seventh flat five)	C75	M m 7 + 7 8 9 - 4 5 6 CLEAR sus4 5 6 8 0 1 2 3
dim7	Cdim7 (C diminished seventh)		M m 7 + 7 8 9 - 4 5 6 CLEAR sus4 5 6 8 0 1 2 3

REMARQUES

• Étant donné que les doigtés d'accords affichés à l'écran sont sélectionnés pour permettre le jeu d'accords dans le clavier d'accompagnement, des formes d'accords inversés (page E-26) sont souvent suggérées. Les formes d'accords inversés sont utiles pour apprendre à jouer des variations d'accords qui permettent de passer d'un accord à un autre avec un mouvement minimal de la main. Ces formes sont pratiques lors de l'utilisation de l'accompagnement automatique FINGERED.
• Pendant qu'un nom d'accord est affiché à l'écran, vous pouvez appuyer sur des touches du clavier d'accompagnement pour découvrir les doigtés du même accord avec une basse différente.
• Vous pouvez également parcourir les noms d'accords à l'aide des boutons [+] et [-].
• Les doigtés d'accords affichés à l'écran sont formés en utilisant uniquement les touches de la plage du clavier d'accompagnement (les 18 touches les plus à gauche).
• Les accords qui ne peuvent pas être formés avec les touches de cette plage ne sont pas affichés.

Transposition du clavier

La transposition vous permet d'élever ou d'abaisser la tonalité globale du clavier par demi-tons. Par exemple, si vous souhaitez jouer un accompagnement pour un chanteur dont la tonalité diffère de celle du clavier, utilisez simplement la transposition pour changer la tonalité du clavier.

Pour transposer le clavier

1. Appuyez sur le bouton TRANSPOSE/TUNE/MIDI jusqu'à ce que l'écran de transposition apparaisse à l'affichage.

1. Utilisez [+] et [-] pour modifier le réglage de transposition du clavier.

Exemple : Pour transposer le clavier de cinq demi-tons vers le haut.

REMARQUES

• Le clavier peut être transposé dans une plage de -6 à +5.
• Le réglage de transposition par défaut est "0" lorsque le clavier est sous tension.
• Si vous laissez l'écran de transposition affiché pendant environ cinq secondes sans rien faire, l'écran s'efface automatiquement.
• Le réglage de transposition affecte également l'accompagnement automatique.
• La lecture d'un morceau de la banque de morceaux ramène automatiquement le réglage de transposition à sa valeur par défaut standard de "0".

Accord du clavier

La fonction d'accord vous permet d'accorder finement le clavier pour correspondre à l'accord d'un autre instrument de musique.

Pour accorder le clavier

1. Appuyez deux fois sur la touche TRANSPOSE/TUNE/MIDI pour afficher l'écran d'accord.

1. Utilisez [+] et [-] pour modifier le réglage d'accord du clavier.

Exemple : Pour baisser l'accord de 20.

REMARQUES

• Le clavier peut être accordé dans une plage de -50 cents à +50 cents. *100 cents équivaut à un demi-ton.
• Le réglage d'accord par défaut est "00" lorsque le clavier est mis sous tension.
• Si vous laissez l'écran d'accord affiché pendant environ cinq secondes sans rien faire, l'écran s'efface automatiquement.
• Le réglage d'accord affecte également l'accompagnement automatique.
• La lecture d'un morceau de la banque de chansons ramène automatiquement le réglage d'accord à sa valeur par défaut standard de "00".

Qu'est-ce que le MIDI ?

Les lettres MIDI signifient Musical Instrument Digital Interface, qui est le nom d'une norme mondiale pour les signaux numériques et les connecteurs qui permet d'échanger des données musicales entre des instruments de musique et des ordinateurs (machines) produits par différents fabricants. Les équipements compatibles MIDI peuvent échanger des messages tels que l'enfoncement des touches, le relâchement des touches, les changements de timbre, etc.

Bien que vous n'ayez pas besoin de connaissances particulières sur le MIDI pour utiliser ce clavier comme unité autonome, les opérations MIDI nécessitent un peu de connaissances spécialisées. Cette section vous donne un aperçu du MIDI qui vous aidera à démarrer.

Connexions MIDI

Les messages MIDI sont envoyés par la borne MIDI OUT d'une machine vers la borne MIDI IN d'une autre machine via un câble MIDI. Pour envoyer un message de ce clavier à une autre machine, par exemple, vous devez utiliser un câble MIDI pour connecter la borne MIDI OUT de ce clavier à la borne MIDI IN de l'autre machine. Pour renvoyer des messages MIDI à ce clavier, vous devez utiliser un câble MIDI pour connecter la borne MIDI OUT de l'autre machine à la borne MIDI IN de ce clavier.

Pour utiliser un ordinateur ou un autre périphérique MIDI afin d'enregistrer et de lire les données MIDI produites par ce clavier, vous devez connecter les bornes MIDI IN et MIDI OUT des deux machines afin d'envoyer et de recevoir des données.

Canaux MIDI

MIDI vous permet d'envoyer les données de plusieurs parties en même temps, chaque partie étant envoyée sur un canal MIDI distinct. Il y a 16 canaux MIDI, numérotés de 1 à 16, et les données de canal MIDI sont toujours incluses lorsque vous échangez des données (pression de touche, etc.). La machine émettrice et la machine réceptrice doivent être réglées sur le même canal pour que l'unité réceptrice reçoive et lise correctement les données. Si la machine réceptrice est réglée sur le canal 2, par exemple, elle ne reçoit que les données du canal MIDI 2, et tous les autres canaux sont ignorés. Avec ce clavier, les messages reçus sur les canaux MIDI 1, 2, 3, 4 et 10 peuvent être utilisés pour une lecture multi-timbres de jusqu'à cinq parties instrumentales différentes. Les réglages de sonorité et de volume pour ces cinq canaux doivent être contrôlés par des messages envoyés depuis un périphérique externe. Lors de l'envoi d'opérations de ce clavier vers un périphérique externe, le canal 1 doit être sélectionné comme canal d'envoi MIDI.

General MIDI

General MIDI normalise les données MIDI pour tous les types de sources sonores, quel que soit le fabricant. General MIDI spécifie des facteurs tels que la numérotation des sonorités, les sons de batterie et les canaux MIDI disponibles pour toutes les sources sonores. Cette norme permet à tous les équipements MIDI de reproduire les mêmes nuances lors de la lecture de données General MIDI, quel que soit le fabricant de la source sonore.

Bien que la source sonore de ce clavier ne soit pas compatible General MIDI, vous pouvez toujours connecter le clavier à un ordinateur ou à un autre équipement MIDI pour lire des données General MIDI largement disponibles dans les magasins, sur les réseaux informatiques et à partir d'autres sources.

REMARQUES

• Les données General MIDI composées d'un grand nombre de parties peuvent ne pas être lues correctement sur ce clavier.
• Vous aurez plus de succès en lisant des données General MIDI qui ont peu de parties et qui sont composées de données sur les canaux 1, 2, 3, 4 et 10.

Messages

Il existe une grande variété de messages définis dans la norme MIDI, et cette section détaille les messages particuliers qui peuvent être envoyés et reçus par ce clavier.

NOTE ON/OFF

Ce message envoie des données lorsqu'une touche est enfoncée (NOTE ON) ou relâchée (NOTE OFF).

Un message NOTE ON/OFF comprend un numéro de note (pour indiquer la note dont la touche est enfoncée ou relâchée) et la vélocité (pression du clavier comme valeur de 1 à 127). La vélocité NOTE ON est toujours utilisée pour déterminer le volume relatif de la note. Ce clavier ne reçoit pas les données de vélocité NOTE OFF.

Chaque fois que vous appuyez sur une touche ou la relâchez sur ce clavier, le message NOTE ON ou NOTE OFF correspondant est envoyé avec une vélocité constante depuis la borne MIDI OUT.

NOTE

La hauteur d'une note dépend du timbre utilisé, comme indiqué dans le tableau des notes en page A-1. Chaque fois que ce clavier reçoit un numéro de note hors de sa plage pour ce timbre, le même timbre dans l'octave disponible la plus proche est substitué.

CHANGEMENT DE PROGRAMME

C'est le message de sélection de timbre. PROGRAM CHANGE peut contenir des données de timbre dans la plage de 0 à 127.

Un message PROGRAM CHANGE (0 à 99) est envoyé via la borne MIDI OUT de ce clavier chaque fois que vous changez manuellement son numéro de timbre. La réception d'un message PROGRAM CHANGE provenant d'une machine externe modifie le réglage de timbre de ce clavier (page E-31).

Ce clavier peut envoyer des données de timbre dans la plage de 00 à 99 et recevoir des données de timbre dans la plage de 0 à 127.

PITCH BEND

Ce message transporte des informations de pitch bend pour faire glisser la hauteur vers le haut ou vers le bas pendant le jeu au clavier. Ce clavier n'envoie pas de données de pitch bend, mais il peut en recevoir.

CHANGEMENT DE CONTRÔLE

Ce message ajoute des effets tels que vibrato et changements de volume appliqués pendant le jeu au clavier. Les données CONTROL CHANGE incluent un numéro de contrôle (pour identifier le type d'effet) et une valeur de contrôle (pour spécifier l'état marche/arrêt et la profondeur de l'effet).

Voici une liste de données pouvant être reçues à l'aide de CONTROL CHANGE.

Effect	Control Number
VOLUME	7
PAN	10
HOLD1*	64
MODULATION	1

• Appuyer sur la pédale provoque l'envoi de l'effet de sustain (HOLD1) (numéro de contrôle 64).

Modification des réglages MIDI

Ce clavier vous permet de modifier les réglages de deux paramètres MIDI : TONE MAP et KEYBOARD CHANNEL.

Pour modifier les paramètres MIDI

1. Appuyez sur le bouton TRANSPOSE/TUNE/MIDI trois ou quatre fois pour sélectionner le paramètre souhaité.

Appuyez trois fois sur le bouton TRANSPOSE/TUNE/MIDI : CANAL CLAVIER

Appuyez quatre fois sur le bouton TRANSPOSE/TUNE/MIDI : TABLE DES SONS

Exemple : Pour sélectionner le paramètre TABLE DES SONS.

1. Utilisez [+] et [-] pour modifier le réglage du paramètre.

Exemple : Pour changer la valeur du paramètre TABLE DES SONS en "G" (GM).

• Si vous dépassez le paramètre souhaité, continuez d'appuyer sur le bouton TRANSPOSE/TUNE/MIDI jusqu'à ce que le paramètre souhaité réapparaisse à l'écran.
• Si vous laissez l'écran de sélection des paramètres affiché pendant environ cinq secondes sans rien faire, il s'efface automatiquement.

Paramètres et leurs affichages

CANAL CLAVIER (Canal de base) (Défaut : 01)

Ce paramètre spécifie le canal d'envoi des messages MIDI du clavier.

TABLE DES SONS G/N (Défaut : N)

N : Ce réglage spécifie la table des sons normale, qui permet de recevoir une valeur de changement de programme comprise entre 0 et 99. Seuls les sons correspondant aux 100 sons intégrés de ce clavier peuvent être joués, et les numéros de sons hors de cette plage sont ignorés.

G : Ce réglage spécifie la table des sons General MIDI, qui permet de recevoir une valeur de changement de programme comprise entre 0 et 127. Chacun des 128 sons General MIDI est automatiquement assigné à l'un des 100 sons intégrés du clavier, comme indiqué en page A-1. Sélectionnez ce réglage lorsque vous souhaitez écouter des données General MIDI provenant d'un ordinateur ou d'un autre équipement externe.

REMARQUES

• Jouer un morceau de la banque de morceaux fait revenir tous les paramètres MIDI à leurs réglages par défaut. De plus, les messages MIDI ne peuvent pas être reçus pendant que le clavier est en mode Banque de morceaux.
• Les données de la banque de morceaux ne peuvent pas être envoyées comme données MIDI.

Problem	Possible Cause	Action	See page
No keyboard Sound	1. Power supply problem. 2. Power is not turned on. 3. Volume setting is too low. 4. The POWER/MODE switch is in the CASIO CHORD or FINGERED position.	1. Correctly attach the AC adaptor, make sure that batteries poles (+/−) are facing correctly, and check to make sure that batteries are not dead. 2. Set the POWER/MODE switch to the NORMAL position. 3. Use the MAIN VOLUME button to increase volume. 4. Normal play is not possible on the accompaniment keyboard while the POWER/MODE switch is set to CASIO CHORD or FINGERED. Change the POWER/MODE switch setting to NORMAL.	Page E-14 Page E-16 Page E-16 Page E-16
Any of the following symptoms while using battery power. • Dim power supply indicator • Instrument does not turn on • Display that is flickering, dim, or difficult to read • Abnormally low speaker/headphone volume • Distortion of sound output • Occasional interruption of sound when playing at high volumes • Sudden power failure when playing at high volumes • Flickering or dimming of the display when playing at high volume • Continued sound output even after you release a key • A totally different tone may sound • Abnormal rhythm pattern and Song Bank play • Loss of power, sound distortion, or low volume when playing from a connected computer or MIDI device	Low battery power	Replace the batteries with a set of new ones or use the AC adaptor.	Page E-14
Auto Accompaniment does not sound.	Auto accompaniment volume is set to 0.	Use the ACCOMP VOLUME button to increase the volume.	Page E-21
The key or tuning does not match when playing along with another instrument.	The tuning or transpose parameter is set to a value other than 0 or 00.	Change the transpose or tuning parameter value to 0 or 00.	Page E-29
Missing Song Bank tune.	1. Left-hand or right-hand part is turned off. 2. Accompaniment volume is set to 0.	1. Check the display to see if the indicator for one of the parts is not displayed. If so, press the part's button (LEFT ON/OFF, RIGHT ON/OFF) to turn it on. 2. Adjust accompaniment volume.	Page E-24 Page E-21
No sound is produced when playing MIDI data from a computer.	MIDI cables are not connected properly.	Connect MIDI cables properly.	Page E-30
The bass notes of General MIDI data being played back by a computer are one octave too low.	TONE MAP is turned “N”.	Change TONE MAP parameter to “G”.	Page E-31
Playing on the keyboard produces an unnatural sound when connected to a computer.	The computer's MIDI THRU function is turned on.	Turn off the MIDI THRU function on the computer or turn off LOCAL CONTROL on the keyboard.	See the documentation that comes with your computer or sequencer.

Model:	CTK-451/CTK-471
Keyboard:	61 standard-size keys, 5 octaves
Tones:	100
Polyphony:	12 notes maximum (6 for certain tones)
Auto Accompaniment
Rhythm Patterns:	100
Tempo:	Variable (236 steps, ↓ = 20 to 255)
Chords:	2 fingering methods (CASIO CHORD, FINGERED)
Rhythm Controller:	START/STOP, SYNCHRO/FILL-IN
Accomp Volume:	0 to 9 (10 steps)
Song Bank
Tunes:	100
Controllers:	PLAY/PAUSE, STOP, REW, FF, LEFT ON/OFF (ACCOMP), RIGHT ON/OFF (MELODY)
Display
Name display:	TONE, RHYTHM, SONG BANK name/number, keyboard settings name/value
Tempo:	Tempo value, metronome, synchro standby, beat indicator
Chord:	Chord name, Chord form
Fingering:	Fingering indicators, parts, pedal symbol, octave symbol
Song Bank Status:	PLAY, PAUSE, REW, FF
Staff:	5 octaves with sharp and flat indications
Keyboard:	5 octaves
MIDI:	5 multi-timbre receive
Other Functions
Transpose:	12 steps (-6 semitones to +5 semitones)
Tuning:	Variable (A4 = approximately 440Hz ±50 cents)
Volume:	0 to 9 (10 steps)
Terminals
MIDI Terminals:	IN, OUT
Sustain Terminal:	Standard jack
Phones/Output Terminal:	Stereo standard jack (Output is monaural.)
	Output Impedance: 78Ω
	Output Voltage: 4V (RMS) MAX
Power Supply Terminal:	9V DC
Power Supply:
Batteries:	Dual power supply system
Battery Life:	6 AA-size batteries
AC Adaptor:	Approximately 2 hours on manganese batteries
Auto Power Off:	AD-5
	Turns power off approximately 6 minutes after last key operation. Enabled under battery power only, can be disabled manually.
Speaker Output:	2.0W + 2.0W
Power Consumption:	9V … 7.7W
Dimensions:	92.9 x 32.9 x 10.8 cm (365/8 x 1215/16 x 41/4 inch)
Weight:	Approximately 4.0kg (8.8lbs) (without batteries)

Tableau des notes

Tableau des notes

(1)	(2)	(3)	(4)
00	12	A	000
01	12	A	001
02	6	A	003
03	6	A	002
04	12	A	004
05	12	A	005
06	6	A	008
07	6	A	009
08	12	A	006
09	12	A	007

(1)	(2)	(3)	(4)
10	12	A	016
11	12	A	017
12	12	A	018
13	6	A	015
14	12	A	014,019
15	6	A	104
16	12	A	020
17	6	A	021
18	12	A	023
19	12	A	022

(1)	(2)	(3)	(4)
20	12	A	024
21	12	A	025
22	12	A	026
23	12	A	027
24	12	A	028
25	12	A	029, 030, 031, 084
26	12	B	032
27	12	B	033, 034, 035
28	12	B	036, 037
29	12	A	105

(1)	(2)	(3)	(4)
30	12	A	040, 041
31	12	B	042, 043
32	12	A	045, 046, 047
33	12	A	048, 055
34	12	A	049
35	6	A	044
36	12	A	050
37	6	A	051
38	12	A	091, 052
39	12	A	053

(1)	(2)	(3)	(4)
40	12	A	056
41	12	B	058
42	6	A	057
43	12	B	060
44	6	B	059
45	12	B	061
46	6	B	069
47	12	B	062
48	6	B	063, 083
49	6	B	070

(1)	(2)	(3)	(4)
50	12	A	064
51	12	A	065
52	12	A	066, 067
53	12	A	068
54	12	A	071
55	12	C	072
56	12	A	073
57	12	A	074, 079
58	12	A	075, 076, 077
59	12	A	078

(1)	(2)	(3)	(4)
60	12	A	087
61	6	A	081,086
62	12	A	080
63	6	A	082
64	6	A	089
65	6	A	090
66	6	A	095
67	6	A	092,093,098
68	6	A	054,085,094
69	12	B	038

(1)	(2)	(3)	(4)
70	6	A	096
71	6	A	103
72	6	A	097
73	6	A	101
74	12	B	039
75	12	D	126, 127
76	6	A	102
77	6	D	125
78	12	D	124
79	6	D	123

(1)	(2)	(3)	(4)
80	6	A	106
81	6	A	088, 107
82	6	A	108
83	6	A	109
84	6	A	099, 110
85	6	A	111
86	6	B	112
87	6	A	113
88	6	A	114
89	6	A	115

(1)	(2)	(3)	(4)
90	12	E	100, 116
91	6	E	117
92	12	E	118
93	12	E	119
94	12	E	120
95	12	E	121
96	12	E	122
97	12	A	010, 011, 014
98	12	A	012, 013
99	12	D

(1) : Numéro de sonorité (2) : Polyphonie maximale (3) : Type de gamme (4) : Numéro General MIDI correspondant

(1) : Niveau sonore (2) : Polyphonie maximale (3) : Type de gamme (4) : Correspondant au numéro General MIDI

• Voir l'illustration ci-dessous pour une description des types de gamme (A à E).
• Les numéros General MIDI correspondants sont les numéros General MIDI en vigueur lorsque le réglage de la carte des sonorités est « G ».
• Voir l'illustration ci-dessous pour une description des types de gamme (A à E).
• Les noms General MIDI correspondants sont les noms General MIDI qui seront en vigueur lorsque le réglage de la carte des sonorités est « G ».

1 Avec les données MIDI reçues, les notes sont jouées une octave plus bas. 2 Avec les données MIDI reçues, les notes sont jouées une octave plus haut.

Tableau des accords en doigté

Tableau des accords en doigté

Ce tableau montre les doigtés de la main gauche (y compris les formes inversées) pour un certain nombre d'accords couramment utilisés. Ces indications de doigté apparaissent également sur l'écran du clavier.

Les accords marqués d'un astérisque (*) ne peuvent pas être joués en mode à doigté sur ce clavier.

Ce tableau montre les doigtés (y compris les formes inversées) pour les accords les plus couramment utilisés. Ces indications de doigté apparaissent également au-dessus de la représentation du clavier.

Sur ce clavier, les accords marqués d'un astérisque (*) ne peuvent pas être exécutés en mode de doigté.

: Doigtés de la main gauche : Numéros des doigts de la main gauche

ChordRoot Type	M	m	7	m7	dim7	M7	m7-5	dim
C	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
C# (D#)	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
D	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
E# (D#)	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
E	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
F	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
F# (G#)	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2]
G	[5,3,1]	[5,3,1]	[5,3,2,1]	[5,3,2,1]	[5,3,2,1]	[5,4,2,1]	[5,3,2,1]	[5,3,2]
A# (G#)	[5,3,1]	[5,3,1]	[5,4,2,1]	[5,4,2,1]	[5,3,2,1]	[5,4,2,1]	[5,4,2,1]	[5,3,2]
A	[5,3,1]	[5,3,1]	[5,4,2,1]	[5,4,2,1]	*	[5,4,2,1]	[5,4,2,1]	[5,3,2]
B# (A#)	[5,3,1]	[5,3,1]	[5,4,2,1]	[5,4,2,1]	*	[5,4,2,1]	[5,4,2,1]	[5,3,2]
B	[5,2,1]	[5,2,1]	[5,3,2,1]	[5,3,2,1]	*	[5,3,2,1]	[5,4,2,1]	[5,3,2]

Chord Root Type	aug	sus4	7 sus4	m add9	m M7	7-5	add9
C	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
C# (D b)	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
D	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
Eb (D #)	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
E	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
F	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
F# (G b)	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
G	[5, 3, 1]	[5, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 4, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]
Ab (G #)	[5, 3, 1]	[5, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]	[5, 4, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]
A	[5, 3, 1]	[5, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]	[5, 4, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]
Bb (A #)	*	[5, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]	[5, 4, 2, 1]	[5, 4, 2, 1]	[4, 3, 2, 1]
B	*	[5, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[5, 3, 2, 1]	[4, 3, 2, 1]	[5, 3, 2, 1]

Liste d'affectation des percussions Liste des sons de percussion

• PERCUSSION (son 99) affecte 39 sons de percussion au clavier comme illustré ci-dessous. Le son affecté à chaque touche est indiqué au-dessus du clavier.
• PERCUSSION (son 99) affecte 39 sons de percussion au clavier comme illustré ci-dessous. Les sons affectés à chaque touche sont indiqués au-dessus du clavier.

• Aucun son n'est produit lorsque les touches de cette plage sont enfoncées.
• Lorsque l'on enfonce les touches de cette plage, aucun son n'est produit.

BASS DRUM	OPEN HI-HAT	COWBELL	LOW TIMBALE
SIDE STICK	LOW-MID TOM	CRASH CYMBAL 2	HIGH AGOGO
ACOUSTIC SNARE	HIGH-MID TOM	CLAVES	LOW AGOGO
HAND CLAP	CRASH CYMBAL 1	RIDE CYMBAL 2	CABASA
ELECTRIC SNARE	HIGH TOM	HIGH BONGO	MARACAS
LOW FLOOR TOM	RIDE CYMBAL 1	LOW BONGO	VOICE BASS DRUM
CLOSED HI-HAT	CHINESE CYMBAL	MUTE HIGH CONGA	VOICE SNARE
HIGH FLOOR TOM	RIDE BELL	OPEN HIGH CONGA	VOICE CLOSED HI-HAT
PEDAL HI-HAT	TAMBOURINE	LOW CONGA	VOICE OPEN HI-HAT
LOW TOM	SPLASH CYMBAL	HIGH TIMBALE

Version : 1.0

Modèle CTK-451/CTK-471 Tableau de mise en œuvre MIDI

Function ...		Transmitted	Recognized	Remarks
Basic Channel	Default Changed	1 1-16	1-4, 10 1-4, 10
Mode	Default Messages Altered	Mode 3 X *** ****	Mode 3 X *** ****	*3 = no relation
Note Number:	True voice	36-96 **** ****	0-127 36-96 *1
Velocity	Note ON Note OFF	O 9nH v = 75,100 *2 X 9nH v = 0	O 9nH v = 1-127 X 9nH v = 0,8nH v = *3
After Touch	Key's Ch's	X X	X X
Pitch Bender		X	O
Control Change	1 6,38 7 10 11 64	X X X X O	O X O O X O	Modulation Data entry Volume Pan Expression Hold1

64100,101120121	○X×××	○X×××	Hold1RPN LSB, MSBAll sound offReset all controller
Program Change: True #	○ 0-99**********	○ 0-127 *4**********
System Exclusive	×	×
System : Song Pos Common : Song Sel : Tune	×××	×××
System : Clock Real Time : Commands	××	××
Aux : Local ON/OFF : All notes OFF Messages : Active Sense : Reset	×××	×××
	×××	×××
	××	××
Remarks	*2: V(Velocity)=100 when note on data when the main volume value of this unit is 9 to 2, and V=75 when the main volume value is 1 or 0.*4: Depends on GM tone map setting (page E-31, S-31).
Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO O : Yes Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO X : No

Ce marquage de recyclage indique que l'emballage est conforme à la législation sur la protection de l'environnement en Allemagne.

Ce marquage de recyclage indique que l'emballage est conforme à la législation sur la protection de l'environnement en Allemagne.

CASIO

P
