MODE D'EMPLOI PKL 752 IX/HA HOTPOINT

ARISTON Mode d'emploi

TABLE DE CUISSON Français

Mode d'emploi, Avertissements, 4

Description de l'appareil, 9 Installation,25

Mise en marche et utilisation, 31 Précautions et conseils, 31 Nettoyage et entretien, 32 Anomalies et remèdes, 33

ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. | faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensables, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l'huile ou de la graisse sur un foyer est dangereux et risque d'entraîner un incendie. |! ne faut JAMAIS essayer d'éteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

* le modèle de votre appareil (Mod.)

+ son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

+ onümero de série (S/N)

Description de l'appareil

1. Grilles support de CASSEROLES

3. Manettes de commande des BRÛLEURS GAZ 4. Bougie d'allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

+ BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

+ Manettes de commande des BRÜLEURS GAZ pour le réglage de la flamme.

+ La bougie d'allumage des BRÛÜLEURS GAZ permet l'allumage automatique du brûleur sélectionné.

+ _ DISPOSITIF DE SÉCURITÉ en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Descripciôn del aparato

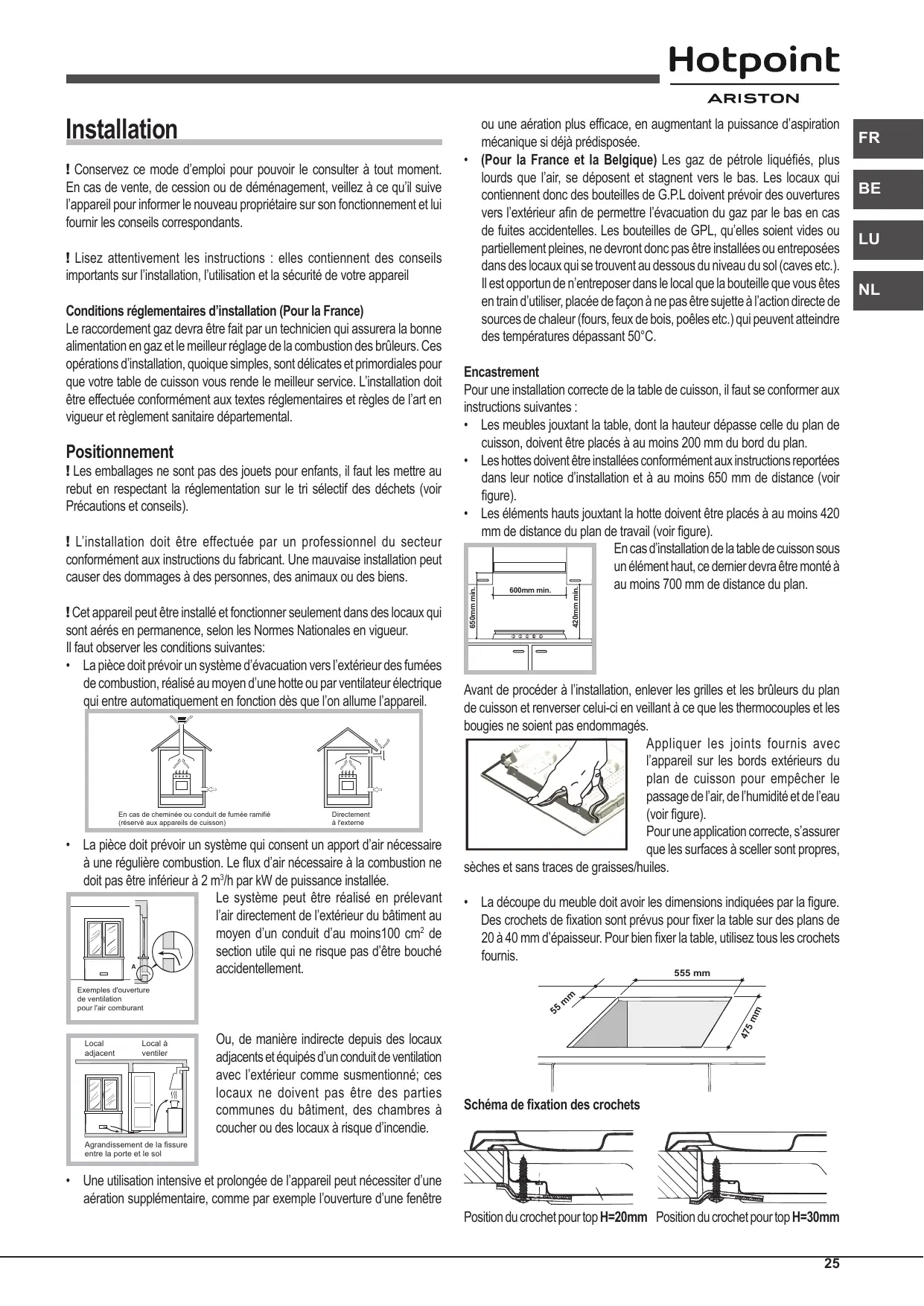

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz etle meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur et règlement sanitaire départemental.

{Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui

sont aérés en permanence, selon les Normes Nationales en vigueur.

Il faut observer les conditions suivantes:

+ La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

En ca de cheminée ou conduit de fumée ram {réservé aux apparal de cuisson)

+ La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m‘/h par KW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins100 cm? de section utile qui ne risque pas d'être bouché e accidentellement.

Exemples d'ouverture

de ventiation pour l'ai comburant

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

Agrandissement de la fissure rire la port et le sol

+ Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.

(Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). ILest opportun de n'entreposer dans le local que la bouteille que vous êtes entrain d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Pour une installation correcte de la table de cuisson, il faut se conformer aux

instructions suivantes

*__Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.

+ Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).

+ Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous

es | un élément haut, ce demier devra être monté à + au moins 700 mm de distance du plan. £ 60m min. É pl Ë È Ë $ nn —

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés.

Appliquer les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles.

+ La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

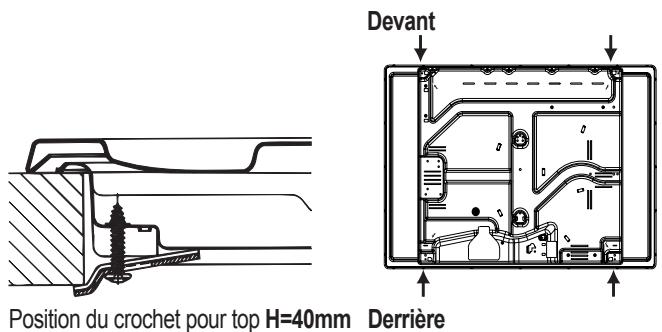

555 mm S PA $ £ TT l Schéma de fixation des crochets

= = TT TN Position du crochet pour top H=20mm Position du crochet pour top H=30mm

Position du crochet pour top H=40mm Derrière {Utilisez tous les crochets compris dans le “sachet accessoires”

+ Silatable n'estpas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. |! faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

{L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

+ la prise est bien munie d'une terre conforme à la loi;

+ la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique:

+ latension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

+ la prise est bien compatible avec la fiche de l'appareil. si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez nirallonges ni prises multiples.

1Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

{11 doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

{Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

{Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.

Pour relier l'appareil à la canalisation du gaz

Naturel, 2E+3+ pour la Belgique, I2E pour FE :

le Luxembourg et 12L pour la Hollande, il faut

avant tout installer le raccord “R” (disponible

sur demande auprès du Service d'Assistance }

Technique Ariston) avec son étanchéité “G' sur

le raccord en forme de “L” situé sur le tuyau

de raccordement gaz (voir figure). Le raccord

est fourni de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

- ou d'un tuyau rigide

- ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz; il devra être

installé de manière à pouvoir facilement le manoeuvrer, selon les Normes

Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

{Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en"L” orientable dont l'étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

{N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité {Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été

prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut

changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez- les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. Remontezles différentes parties en effectuant les opérations dans le sens inverse.

4. En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs sur le brûleur “deux flammes”

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ;

2. Dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacezles injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).

3. Remontezles différentes parties en effectuant les opérations dans le sens inverse.

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ;

2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trous.

3. Remonter les composants dans le sens inverse du démontage.

ARISTON Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

+ Réglage minimum (pour la France e la Belgique) 1. Placez le robinet sur la position de minima;

2. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;

3. Une fois obtenu le débit minimal souhaïté, allumez le brûleur et toumez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

6. Dans le cas de manettes à réglage “ discret “ et d'affichage à led, positionner la manette sur le minimum, retirer ensuite la manette et agir sur la vis de réglage située à côté de la tige du robinet.

7. Réglage des minima du brûleur DCDR à réglage “ discret “et à affichage àled + pour le réglage de l'anneau extérieur, tourner la manette dans le sens

inverse des aiguilles d'une montre jusqu'à la position minimum ; + pour le réglage du minimum de l'anneau intérieur, tourner la manette dans le sens des aiguilles d'une montre jusqu'à la position minimum ; +__retirer la manette et agir sur la vis située à côté de la tige du robinet.

!En cas de gaz liquides, il faut visser à fond la vis de réglage.

LEn fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

{Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE Raccordements électriques

voir plaquette signalétique

CE Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives

- 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

- 2009/142/CE du 30/11/09 (Gaz) et modifications successives

-2012/9/UE et modifications successives.

ÉCOCONCEPTION Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

Mise en marche et utilisation

{La position du brûleur gaz correspondante est indiquée sur chaque manette.

Les tables de cuisson sont équipées de réglage de puissance “ discret * permettant de régler avec précision la flamme jusqu'à 5 niveaux différents. Grâce à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit :

e Eteint Maximum Ô Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

LEn cas d'extinction accidentelle des flammes du brûleur, toumez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une

montre pour la ramener en face du symbole ‘e”.

Réglage “ discret “ de la flamme

Ilest possible de régler à l'aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d'un niveau à l'autre, il suffit de tourner la manette vers le niveau choisi.

Un déclic /clic signale le passage d'un niveau ô à l'autre.

Le niveau sélectionné est signalé par le symbole correspondant (symboles Ou les et, sur les tables équipées d'afficheur, par allumage des LED (5 = puissance max. ; 1= puissance min.). Ce système assure un réglage parfait de la flamme et permet de toujours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré.

Le brûleur à “ deux flammes**

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément (uniquement dans le cas de double commande).

Le brûleur étant équipé d’un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Double commande: Chaque couronne composant le brûleur a sa propre manette de commande :

la manette caractérisée par le symbole contrôle l'anneau extérieur, la manette caractérisée par le symbol contrôle l'anneau intérieur;

Pour allumer la couronne souhaitée, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position

de puissance maximale

Pour une utilisation optimale du foyer double flamme, ne jamais régler, simultanément, l'anneau du centre sur sa position minimale et l'anneau extérieur sur sa position maximale.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

+ D'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

+ De toujours utiliser des casseroles à fond plat et avec couvercle.

+ De tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs 9 Diamètre de récipients (cm) Rapide Réduit (RR) 24-26 Semi Rapide (S) 16-20 Auxiliaire (A) 10-14 Triple Couronne (TC) 24-26 Ultra Rapide (UR) 24-26 Deux Flammes (DCDR intérieur) 10-14 Deux Flammes (DCDR extérieur) 26-28

! Sur les modèles munis de grille de réduction, cette dernière ne doit être utilisée que sur le brûleur Deux flammes intérieur (DCDR intérieur), lorsque l'on utilise des récipients de diamètre inférieur à 12 cm.

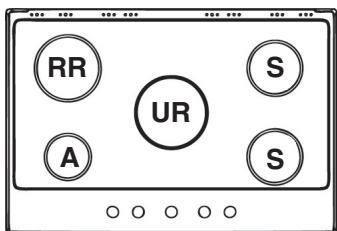

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”.

+ Pour un maximum de stabilité, assurez-vous systématiquement que les Supports de la poêle soient bien fixés et que chaque poêle soit centrée sur son brûleur.

+ Les poignées des poêles doivent être alignées avec les barres de support.

*__ Les poignées des poêles doivent être positionnées de façon à ne pas dépasser de l'avant de la cuisinière.

L'aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne avec l'un des fers de la grille offrent bien sûr le maximum de stabilité.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

+ Ce mode d'emploi concerne un appareil à encastrer classe 3.

+ Pourbien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous

X N'existe que sur certains modèles.

les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

* Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.

+ Cet appareil a été conçu pour un usage familial, de type non professionnel.

+ Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

*__Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

+ Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

+ Evitez quele cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.

*_Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

+ Contrôlez toujours que les manettes sont bien dans la position “e”/o” quand l'appareil n'est pas utilisé.

+ Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

+ N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

+ En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

+ Faites attention à ce que les manches des casseroles soient toujours toumés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

+ N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

+ Ne laissez pas la plaque électrique allumée sans casserole dessus.

+ N'utilisez pas de casseroles instables ou déformées.

+ Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.

+ S'assurer que les enfants ne jouent pas avec l'appareil.

*_ Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

+ Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

+ La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la “poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

+ Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d'eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d'énergie.

+ Utilisez exclusivement des casseroles et poêles à fond plat.

+ Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d'utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

+ Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.

+ Siles surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'ilne sèche.

+ Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d’un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

+ Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

+ N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

+ Nutilisez pas d'appareils de nettoyage à la vapeur.

+ Nutilisez pas de produits inflammables.

+ Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

+ Nettoyez les parties émaillées et en vere uniquement avec un chiffon doux ou une éponge.

+__Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.

+ Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez- vous qu'aucune des ouvertures des brûleurs n'est obstruée.

+ Réinstallez les brûleurs etles chapeaux des brûleurs dans leurs logements respectifs.

+ Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.

+ Surles modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l'aide d'un cure-dent ou d'une aiguille.

{Pour ne pas endommager le dispositif d'allumage électrique, actionnez- le uniquement lorsque les brûleurs ont été remis en place.

!Pas besoin de retirer les grilles pour nettoyer la surface du plan de cuisson. Le brüleur s'éteint quand il est réglé sur la position de minimum.

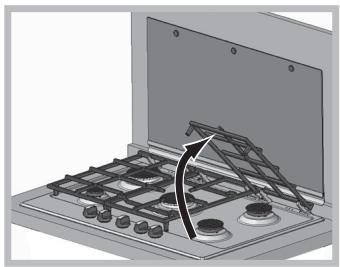

Grâce à leur système de support, il suffit de soulever les grilles et de les garder Avez-vous contrôlé si:

dans cette position ou des les faire pivoter pour les poser sur un supportarière. + les orifices de sortie du gaz ne sont pas par hasard bouchés + _ilya des courants d'air dans les environs du plan de cuisson

Attention à ne pas poser les grilles chaudes sur l'éventuel couvercleen + les minima n'ont pas bien été réglés.

verre pour éviter que les caoutchoucs sur le verre s’abîment.

Les casseroles sont instables.

Avez-vous contrôlé si :

+ _le fond de la casserole est parfaitement plat

+ la casserole est bien placée au centre du brûleur

+ la position des grilles n’a pas par hasard été inversée.

ConseilsdenettoyagepourlesplaquesaveclogoDiamond® Clean Pour enlever tout type de tache, essuyer juste avec un chiffon doux humidifié d'un peu d'eau chaude.

Pour les taches plus persistantes, il est recommandé de procéder de la même façon mais en ajoutant un peu de liquide vaisselle, ceci pour assurer un résultat de nettoyage parfait.

!Lest interdit d'utiliser des produits de nettoyage plus agressifs et des éponges à récurer qui pourraient endommager de façon irréversible le traitement de protection spécial en provoquant des taches et des auréoles qu’il est ensuite impossible de faire partir.

Entretien robinets gaz Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. 1! faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brüleur ne s’allume pas ou la flamme n’est pas uniforme.

Avez-vous contrôlé si :

+ les orifices de sortie du gaz ne sont pas par hasard bouchés.

+ les pièces amovibles composant le brûleur sont bien montées correctement.

+ _ilya des courants d'air dans les environs du plan de cuisson

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôlé si :

+ vous avez bien appuyé à fond sur la manette.

+ vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

+ les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

le Lr . à — ’ … fl | Û
