MANUALE UTENTE PKL 752 IX/HA HOTPOINT

Istruzioni per l'uso

Istruzioni per l'uso, 1 Avvertenze,3

Descrizione dell'apparecchio,9 Installazione, 11

Avwvio e utilizzo,15

Precauzioni e consigli,15 Manutenzione e cura,16 Anomalie e rimedi, 17

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. | presente apparecchio pud essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. | bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii pu essere pericoloso e pu provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensi bisogna spegnere l'apparecchio e coprire la flamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate pud causare incident.

+__iltipo di anomalia

+ ilmodello della macchina (Mod.)

+ ilnumero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non original.

Assistenza Attiva 7 giorni su 7 19 199.199.19 NUMERO UNICO Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É atto 7 giomisu 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a: + l'intervento entro 48 ore dalla chiamata; + ilcontributo per spese di trasferta del Tecnico (diritto di chiamata); + la manodopera; + le parti di ricambio originali; + iltrasporto dell'elettrodomestico non riparabile in loco. Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

“AI costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giomni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www. indesit. com.

… Griglie di appoggio per RECIPIENTI DI COTTURA . BRUCIATORI GAS

.. Manopole di comando dei BRUCIATORI GAS Candela di accensione dei BRUCIATORI GAS

. DISPOSITIVO DI SICUREZZA

+ BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

+ Manopole di comando dei BRUCIATORI GAS per la regolazione della fiamma.

+ Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.

+ DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

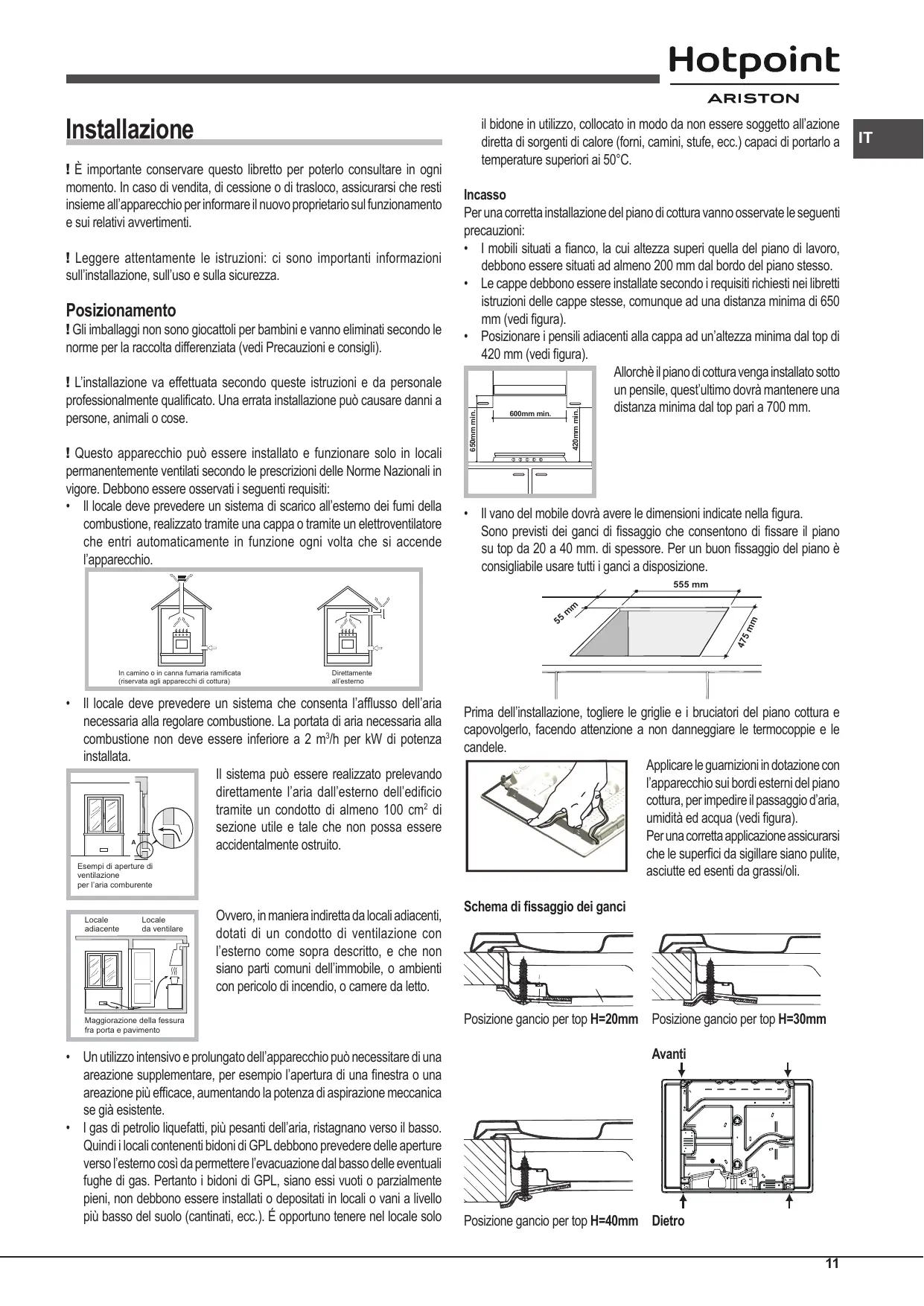

Description of the appliance

LÈ importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi awvertimenti

! Leggere attentamente le istruzioni: ci sono important informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione pud causare danni a persone, animali o cose.

! Questo apparecchio pu essere installato e funzionare solo in locali

permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

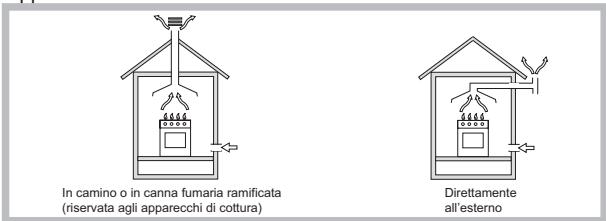

+ [locale deve prevedere un sistema di scarico all'estemo dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.

In camino 9 in canne uma ramiieta (iservaa ag apparecen ai cotur

+ _Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 mÿ/h per KW di potenza installata.

Il sistema pu essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm? di sezione utile e tale che non possa essere * accidentalmente ostruito.

Esempi di aperture di venilazione per l'aria comburente

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano part comuni dellimmobile, o ambienti con pericolo di incendio, o camere da letto.

Maggiorazione della fessura fra porta pavimento

+ Unutiizzointensivo e prolungato dell'apparecchio pu necessitare di una areazione supplementare, per esempio l'apertura di una finestra o una areazione più efficace, aumentando la potenza di aspirazione meccanica se già esistente.

+ I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindii locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'estemo cosi da permettre l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Per una corretta installazione del piano di cottura vanno osservate le seguenti

+ mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

+ Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi figura).

+ Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga installato sotto un pensile, quest ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

+ _ {| vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione. 555 mm

Prima dell'installazione, togliere le griglie e i bruciatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Applicare le guamizioni in dotazione con l'apparecchio sui bordi esterni del piano cottura, per impedire il passaggio d'aria, umidità ed acqua (vedi figura).

Per una corretta applicazione assicurarsi che le superfici da sigillare siano pulite, asciutte ed esenti da grassi/oli.

Schema di fissaggio dei ganci

== I Posizione gancio per top H=20mm Posizione gancio per top H=30mm

Posizione gancio per top H=40mm Dietro

! Usare i ganci contenuti nella “confezione accessori”

+ Nel caso in cui il piano non sia installato su di un fomo incasso, à necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. Ë preferibile installare il forno in modo che appoggi su due listell in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata diraffreddamento, per consentire un'adeguata areazione all'intemo del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

1 piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un fomno da incasso l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete à necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore à responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

+ la presa abbia la messa a terra e sia a norma di legge:

*_la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

*_la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

+ la presa sia compatible con la spina dell'apparecchio. in caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

YAd apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

fl cavo non deve subire piegature o compressioni.

fIl cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

{ L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Ilcollegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Nazionali in vigore, solo dopo essersi accertati che esso à regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme Nazionali in vigore.

{Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo rigido (rame o acciaio)

{L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio à presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas al'apparecchio à filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallicoflessibile non venga a contatto con parti mobili o schiacciato.

!Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio 0 guamnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta T'Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso à

predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o

sullimballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti

1. Togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugell”).

3. Rimontare le parti eseguendo all'inverso le operazioni.

4. Al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a “doppie flamme” indipendenti

1. Togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore à composto da due parti separate (vedi figure);

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).

3. Rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Sostituzione degli ugelli su bruciatore Tripla corona

1. Togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore à composto da due parti separate (vedi figure);

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). 1 due ugelli hanno la stessa foratura.

3. Rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

+ Regolazione aria primaria dei bruciatori Ibruciatori non necessitano di nessuna regolazione dell'aria primaria.

+ Regolazione minimi 1. Portare il rubinetto sulla posizione di minimo;

1 2. Togliere la manopola ed agire sulla vite ë di regolazione posta all'intemno o di fianco

all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

6. Nel caso di manopole con regolazione discreta e visualizzazione a led posizionare la manopola in posizione di minino poi togliere la manopola ed agjre la sulla vite di regolazione posta di fianco all'astina di rubinetto. 7. Regolazione dei minimi del bruciatore DCDR con regolazione discreta e visualizzazione a led + Per la regolazione della corona esterna ruotare la manopola in senso antiorario fino alla posizione di minimo;

+ Perlaregolazione del minimo della corona intema ruotare la manopola in senso orario fino alla posizione di minino;

+ Togliere la manopola ed agire sulla vite di regolazione posta di fianco all'astina del rubinetto.

INel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

l'A termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

1 Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE Collegamenti

Frs vedi targhetta caratteristiche elettrici

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CE del 30/11/09 (Gas) e

CE BR successive modificazioni. - 2012/Q/UE e successive modificazioni. Regolamento (EU) No 66/2014 che integra la ECODESIGN Direttiva 2009/125/EC.

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas liquido Gas naturale Bruciatore Diametro | Potenza | Potenza | By-pass | Ugello Portata* Potenza | Ugello | Portata*

termica termica | 1/100 1/100 (g/h) termica 1/100 (1h)

kW kW kW (p.c.s.* (p.c.s.*) (p.c.s.*) (mm) Ridotta Nominale| (mm) (mm) x “ Nominalel (mm) Rapido Ridotto (RR) 100 0.70 2.60 39 80 189 186 2.60 122(H3) 248 Semi Rapido (S) 75 0.40 1.65 28 64 120 | 118 1.65 96(Z) 157 Ausiliario (A) 55 0.40 1.00 28 50 73 71 1.00 79(6) 95 Tripla Corona (TC) 130 1.50 3.30 61 65x2 240 236 3.60 103x2 314 Ultra Rapido (UR) 100 0.70 3.40 39 91 247 243 3.40 138(H3) 324 Doppie Fiamme 36 0.40 0.90 28 44 65 64 0.90 74 86 (DCDR Interno) (2) Doppie Fiamme 130 1.50 4.10 61 70x2 298 293 4.10 110x2 390 (DCDR Esterno) x x 2 ugelli (2) Pressioni di Nominale (mbar) 28-30 37 20 alimentazione Minima (mbar) 20 25 17 Massima (mbar) 35 45 25

(2) Solo per DCDR doppio comando * A15°C e 1013,25 mbar-gas secco

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

lpiani cottura gas sono dotati di regolazione discreta della potenza, che consentirà diregolare con precisione la fiamma su ben 5 livelli differenti. Grazie a questo sistema anche con i piani gas sarà possibile ottenere sempre gli stessi risultati per ogni ricetta, in quanto sarà più semplice e precisa l'individuazione del livello di potenza ottimale per il tipo di cottura prescelto.

Bruciatori gas Il bruciatore prescelto pud essere regolato dalla manopola corrispondente come segue:

e Spento Massimo Ô Winimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma:.

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino allavvenuta accensione.

INel caso di una estinzione accidentale delle flamme del bruciatore, chiudere la manopola di comando e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino

allarresto (corrispondente al simbolo “e”).

Regolazione discreta della fiamma

Il bruciatore prescelto pud essere regolato, attraverso la manopola, su 5 diversi livelli di potenza.

Per passare da un livello all'altro à sufficiente ruotare la manopola verso il livello prescelto. Uno scatto/click avverte del passaggio da un (] lvello allltro.

La visualizzazione del livello selezionato avviene tramite il simbolo corrispondente

1 (simboli Ont e sui piani dotati di display attraverso l'accensione dei LED (5 = max potenza ; 1= min potenza) ll sistema garantisce una perfetta regolazione della fiamma e permette di ottenere lo stesso risultato di cottura, individuando più facilmente il livello di potenza

Il bruciatore a “doppie fiamme”*

Questo bruciatore a gas à fommato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente (solo nel caso del doppio comando).

Poichè il bruciatore à dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Ogni corona che compone il bruciatore ha una sua manopola di comando: la manopola individuata dal simbolo controlla la corona esterna;

la manopola individuata dal simbolo controlla la corona interna.

Per accendere la corona desiderata premere e ruotare in senso antiorario fino

alla posizione di massima potenza U la manopola corrispondente.

Per utilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo.

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento à utile ricordare quanto segue:

+ Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le flamme fuoriescano dal fondo dei recipienti.

+ Utilizzare sempre recipienti a fondo piatto e con coperchio.

+ Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore 9 Diametro recipienti (cm) Rapido Ridotto (RR) 24-26 Semi Rapido (S) 16-20 Ausiliario (A) 10-14 Tripla Corona (TC) 24-26 Ultra Rapido (UR) 24-26 Doppie Fiamme (DCDR interno) 10-14 Doppie Fiamme (DCDR esterno)| 26-28

1Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore Doppie Fiamme interno (DCDR interno), quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

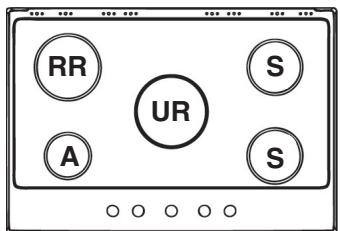

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo “Caratteristiche dei bruciatori ed ugelli”.

+ Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che ogni recipiente sia centrato sul bruciatore.

+ Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.

*_Le maniglie delle pentole devono essere posizionate in modo da non sporgere oltre il bordo anteriore del piano di cottura.

L'aspetto più variable in termini di stabilità delle pentole pud essere spesso la pentola stessa (0 il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le °°° °° 1 maniglie posizionateinlinea con unadelle razze della griglia offrono owviamente la massima stabilità.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme intemazionali di sicurezza.

Queste awvertenze sono fomite per ragioni di sicurezza e devono essere lette attentamente.

* Presente solo in alcuni model.

+ Questo apparecchio riguarda un apparecchio da incasso di classe 3.

+ Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

+_Leistruzioni sono valide solo per i paesi di destinazione i cui figurano sul libretto e sulla targa matricola.

*_ L'apparecchio è stato concepito per un uso di tipo non professionale allintemo dell'abitazione.

+ L'apparecchio non vainstallato all'aperto, nemmeno se lo spazio è riparato, perché à molto pericoloso lasciarlo esposto a pioggia e temporali.

+ Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

+ L'’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questolibretto. Ogni altro uso {ad esempio: riscaldamento di ambienti) à da considerarsi improprio e quindi pericoloso. Il costruttore non pud essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

+ Evitarecheil cavo di alimentazione di altri elettrodomesstici entr in contatto con parti calde del forno.

+ Non ostruire le aperture di ventilazione e di smaltimento di calore.

+ Assicurarsi sempre che le manopole siano nella posizione “e”/‘o” quando l'apparecchio non è utilizzato.

+ Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.

+ Nonfare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

* In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

+ Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.

+ Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

+ Nonlasciare accesa la piastra elettrica senza pentole.

+ Nonutilizzare pentole instabili o deformate.

+ Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

+ Evitare che i bambini giochino con l'apparecchio.

*_ L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

+ Smaltimento del materiale di imballaggio: attenersi alle norme locali, cosi gli imballaggi potranno essere riutilizzati.

+ La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAËE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. |! simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si puô consegnare il RAËE al negoziante, che è tenuto a ritirarlo gratuitamente; ÏRAËE di ‘piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista

nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

+ Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumenterà notevolmente il consumo in termini di energia.

+ Usare pentole e padelle patte.

+ Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Escludere la corrente elettrica Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulizia del piano di cottura

+__Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.

+ L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventual residui di cibo (acqua, sugo, caffè, ecc.) prima che si secchino.

+ Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco difficile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.

+ Pulirele superfici in acciaio inox solo con un panno morbido o una spugna.

+ Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

+ Nonutilizzare pulitrici a getto di vapore.

+ Nonutilizzare prodotti infiammabili.

+ Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

+ Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.

+ Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitame la pulizia.

+ Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllando che nessuna delle aperture del bruciatore sia otturata.

+ Sciacquare e asciugare.

+ Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.

+ Nelriposizionare le griglie, assicurarsi che la zona di appoggio delle pentole Sia allineata con il bruciatore.

+ Neï modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurame il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

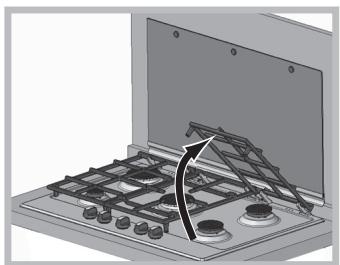

{Per pulire la superficie del piano non è necessario rimuovere la griglie. Grazie al sistema di supporto è sufficiente sollevare le griglie e sostenerle o ruotarle fino a poggiarle ad un supporto posteriore.

Attenzione a non poggiare le griglie calde sul coperchio in vetro (se presente) onde evitare che i gommini sul vetro si danneggino.

Consigli per la pulizia dei piani con il logo Diamond® Clean Per togliere ogni tipo di macchia à sufficiente passare con un panno liscio, inumidito con acqua calda.

Per un maggior grado di sporco si consiglia l’utilizzo di comune sapone per piatti che, unito ad un panno inumidito con acqua calda, garantirà un risultato di pulizia perfetto.

LE’ vietato l’utilizzo di detersivi più aggressivi e spugne ruvide che potrebbero danneggiare in manierairreversibile lo speciale trattamento protettivo causando la formazione di macchie e aloni non più removibili.

Manutenzione rubinetti gas

Con il tempo pu verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Puÿ accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si puè fare. Innanzi tutto verificare che non ci Siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare irubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

+ Sono ostruiti i fori di uscita del gas del bruciatore.

+ Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

+ Cisono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

+ Non avete premuto a fondo la manopola.

+ Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.

+ Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso. Avete controllato se:

+ Sono ostruiti i fori di fuoriuscita del gas.

+ Cisono correnti d'aria nelle vicinanze del piano.

+ La regolazione del minimo non è corretta.

ARISTON Irecipienti sono instabili. Avete controllato se:

Il fondo del recipiente à perfettamente piano. Ilrecipiente à centrato sul bruciatore o sulla piastra elettrica. Le griglie sono state invertite.
