PKL 741 T/D2/IX/A - Plaque de cuisson HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à gaz
Nombre de foyers	4 foyers
Type de gaz	Gaz naturel et propane
Dimensions approximatives	75 x 51 cm
Poids	10 kg
Matériau de la surface	Inox
Allumage	Allumage électronique
Fonctions principales	Cuisson rapide, réglage de la flamme
Entretien et nettoyage	Surface en inox facile à nettoyer, grilles en fonte
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile
Sécurité	Système de sécurité gaz, thermocouple
Compatibilités	Compatible avec les cuisines standard
Garantie	2 ans

FOIRE AUX QUESTIONS - PKL 741 T/D2/IX/A HOTPOINT

Comment allumer le four HOTPOINT PKL 741 T/D2/IX/A ?

Pour allumer le four, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage si votre modèle en est équipé.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la fonction de cuisson est bien sélectionnée.

Comment nettoyer le four ?

Utilisez un nettoyant doux et un chiffon non abrasif. Pour un nettoyage plus approfondi, vous pouvez utiliser la fonction de nettoyage à la vapeur si disponible sur votre modèle.

Le four émet un bruit étrange, que faire ?

Vérifiez si les grilles ou les plateaux sont correctement installés. Si le bruit persiste, contactez le service après-vente.

Comment régler la température du four ?

Utilisez le bouton de température pour régler le four à la température désirée. Les températures sont généralement indiquées en degrés Celsius.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous également que le four est sous tension.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de minuterie sur la durée souhaitée. Un signal sonore retentira à la fin du temps imparti.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client.

Comment installer le four HOTPOINT PKL 741 T/D2/IX/A ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Si vous n'êtes pas à l'aise, faites appel à un professionnel.

Le four ne fonctionne pas correctement après une coupure de courant, que faire ?

Réinitialisez le four en débranchant puis rebranchant l'appareil. Vérifiez également les réglages de la minuterie et des températures.

MODE D'EMPLOI PKL 741 T/D2/IX/A HOTPOINT

Description de l'appareil,5

Installation, 14

Mise en marche et utilisation,19

Précautions et conseils,20

Nettoyage et entretien,20

Anomalies et remèdes,21

AUS

Warnings

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faittre approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut etre utilisé par des enfants de plus de 8 ans et par des personnes presentaient des capacités physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de I'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec I'appareil. Les opérations de nettoyage et d'entretien ne doivent pasetre effectuees par des enfants non surveillés.

ATTENTION : Laisser un réseau de cuisson avec de l'huile ou de laGRAisse sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de I'eau ! Il faut eteindre l'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ES

Advertencias

le modele de votre apparéel (Mod.)
- son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.

ES

Asistencia

Comunique:

elmodelodelaquina(Mod.)
el numero de série (S/N)

1. Grilles support de CASSEROLES
2. BRULEURS Å GAZ
3. Manettes de commande des BRULEURS GAZ
4. Bougie d'allumage des BRULEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

6. BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.

7. Manettes de commande des BRULEURS GAZ pour le réglage de la flamme.
8. La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
9. DISPOSITIONIF DE SECURITE* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

ES

! Avant d'utiliser votre nouvel apparéil, veuillez dire cette notice avec la plus grande attention. Elle contient des informations importantes destinées à assurer votre sécurité lors de l'utilisation, l'installation et l'entretien de l' apparéil.
! Veuillez conserver cette notice afin de pouvoir la consulter ultérieurement. En cas de cession de l'appareil à un tiers, veuillez également lui transmettre cette notice.

Conformité aux normes en vigueur

Cette table de cisson doit être installée conformément aux règes définies par les autorités locales de gaz et d'électricité et aux dernières versions publiées des normes suivantes :

AS/NZS 5601 Code relat à l'installation d'appareils à gaz
- Regles de câblage de la SAA

Positionnement

!Conserve les matériaux d'emballage hors de portée des enfants. Ils peuvent représenter un danger d'étouffement (voir Précautions et conseils).
! L'appareil doit être installé par un professionnel qualifié conformément aux instructions fournies. Une installation incorrecte peut être à l'origine de blessures pour les personnes et les animaux ou de dommages matériels.

Ventilation de la cuisine

Si la consommation totale de tous les apparciels dépasse les 3 MJ/h par mètre cube de la pièce ou du volume de l'enceinte, l'espace doit être ventilé par l'une des méthodes décrites en détails ci-dessous. Le critère "volume de la pièce " pris en compte pour déterminer si la ventilation est ajustée ou non correspond à l'espace ne pouvant pas été isolé par des portes.

Ventilation naturelle directe venant de l'extérieur

Deux ouvertures permanentes vers l'extérieur doivent être menagées. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l'ouverture supérieur et le plafond de la piece ou de l'enceinte, et la distance entre le bas de l'ouverture inférieure et le sol de la piece ou de l'enceinte ne dépassent pas 5% de la hauteur de la piece ou de l'enceinte. La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante :

T = la consommation totale de gaz de tous les apparéils (MJ/h)

La dimension verticale minimale de toute ouverture de ventilation libre doit etre de 6 mm.

NOTE 1 Lorsqu'elle est utilisé ici, l'expression "directement vers l'extérieur" signifies l'une des options ci-dessous, à condition que le chemin de ventilation ne soit pas obstrué par des matériaux de construction ou d'isolement :

(a) Directement à travers un mur extérieur (option préféree).
(b) À travers un mur extérieur mais avec un décalage.
(c) Dans une cavite ventilée vers l'extérieur.
(d) Dans un espace situé sous le sol et ventilé vers l'extérieur.
(e) Dans un espace en toiture ventilé vers l'extérieur.

NOTE 2 Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l'ouverture attaignent les limites fixées dans cette notice.

Ventilation naturelle par le biais d'une piece adjacente

Deux ouvertures permanentes doivent être menagées dans la pièce ou l'enceinte. Les ouvertures doivent être placées de manière à assurer que la distance entre le haut de l'ouverture supérieur et le plafond de la pièce ou de l'enceinte, et la distance entre le bas de l'ouverture inférieure et le sol de la pièce ou de l'enceinte ne dépasseit pas 5% de la hauteur de la pièce ou de l'enceinte.

La surface de ventilation libre minimale fournie par chaque ouverture sera calculée en utilisant la formule suivante :

T = la consommation totale de gaz de tous les appareils (MJ/h)

Ces exigences s'appliquent à toutes les pieces suivantes, jusqu'à ce qu'une piece soit ventilée vers l'extérieur, conformément à la section précédente, ou si la consommation totale de tous les appareils ne dépasse pas les 3 MJ/h par mètre cube du volume total de l'enceinte ou des pieces.

La dimension verticale minimale de toute ouverture de ventilation libre doit etre de 6 mm.

REMARQUE: Les deux ouvertures peuvent être combinées à condition que le haut et le bas de l'ouverture atteignent les limites fixées dans cette notice.

• Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent au niveau du sol. Par conséquent, les pieces contenant des bouteilles de gaz liquifié doivent aussi-disposer d'ouvertures vers l'extérieur afin de permettre l'évacuation des éventuelles fuites de gaz. C'est pourquois les bouteilles de gaz liquifié, qu'elle seront partiellement ou complètement pleines, ne doivent pas être installées dans des pieces ou des espaces de stockage se situant en-dessous du niveau du sol (par exemple, dans des caves, etc.). Il est conseillée de ne conserver dans la piece que la bouteille en cours d'utilisation et de la placer de telle sorte qu'elle ne puisse pas être exposée à la chaleur produit par des sources extérieures (fours, cheminées, poëles, etc.) qui pourrait faire grimper la température de la bouteille au-dessus de 50^

Mobilier adjacent

L'emplacement des points de raccordement est indiqué au tableauitué à la page 5. Pour éviter les problèmes de fonctionnement des apparéils encastrés dans des meubles, il convient de respecter les distances minimales représentées sur la figure 4. Il est recommandé que les surfaces adjacentes de la cuisine soient capables de résister à des températures de 65^ . Les conditions suivantes doivent également être respectées :

• L'appareil doit être installé à proximité de mobilier dont la hauteur ne dépasse pas le dessus de la plaque de cuisson.
• Le mur en contact direct avec le panneau arrêté de la cusinière doit être composé d'un matériel non inflammable. Pendant le fonctionnement de la cusinière, le panneau arrêté de cette dernière peut atteindre une température de 50^ supérieure à la température de la piece.
• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

Il faut respecter les espacements minimums uivants par rapport aux matériaux combustibles :

L'espacement minimum entre le bord du brûleur et le mur létalral doit être de 200 mm.
L'espacement minimum entre le bord du brûleur et le mur arrêt doit être de 55 mm.

Hottes

Les hottes et les systèmes de ventilation de plafond doivent être installés selon les instructions du fabricant mais l'espacement par rapport aux brûleurs de la plaque de cuisson ne doit enaucun cas être inférieur à 650 mm pour les hottes et 750 mm pour les systèmes de ventilation.

• Si la hotte est installée en-dessous d'un élément mural, ce dernier doit être situé au moins 700 mm (millimétres) au-dessus de la surface de la plaque.

Installation de la table de cuisson au-dessus d'un four

En cas d'installation de la table de cuisson au-dessus d'un four, il est impératif que ni le cable d'alimentation électrique ni le tuyau de gaz (flexible ou non) ne soient en contact avec les parties chaudes du four.

En cas d'installation au-dessus four encastré ne disposant pas de ventilation forciee pour assurer son refroidissement, il faut creer des ouvertures d'aeration afin de permettre une ventilation adequate a l'intérieur du meuble (au moins 200~cm^2 en bas pour I'arrivee d'air et au moins 120~cm^2 en haut pour la sortie). Il faut en outre installer une planche de bois sous la plaque de cuisson en guise d'isoation, a une distance minimale de 15 mm du meuble.

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés.

Applique les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces deGRAISSES/huiles.

• Le trou réalisé pour y installer la plaque de cuisson doit avoir les dimensions représentées sur la figure. Des crochets de fixation sont fournis, destinés à fixer la plaque de cuisson sur des plans de travail de 20 à 40 mm d'épaissieur. Pour assurer la bonne fixation de la plaque sur le plan de travail, nous vous recommendons d'utiliser tous les crochets fournis.

Scheme de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Derrière

! Utilizez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé dinstaller le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 x 560 mm (voir figures).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doit être facilement accessibles
!Le cable ne doit etre ni pié ni excessivement écrasé.
Il doit être contrôle périodiquement et ne peut être remplace que par un technicien agrée (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Vérifiez le type de gaz

! Avant l'installation, vérifie que le type de gaz (gaz naturel ou universal GPL) de la cuisine est adapté au gaz disponible dans le lieu d'installation. Il est extrémement dangereux d'utiliser le mauvais type de gaz avec quelles personnes qui ne peuvent arrêner un incendie ou de blessures graves.

À sa sortie d'usine, cette cusinière est configurée pour fonctionner au gaz naturel. Pour utiliser la cusinière avec du gaz liquéfié (ou au gaz naturel après l'avoir utilisé précédemment au gaz liquéfié), veuillez suivre les indications reportées plus loin dans cette section.

Installez le régulateur fournir pour le gaz naturel (le cas échéant) à l'arrête de l'appareil et le plus pres possible de l'appareil.

Il est recommendé d'installer un robinet et un raccord d'isolement afin de faciliter la déconnexion pour les interventions d'entretien. Ces derniers doivent être situés à un endroit accessible.

! Vérifiez que la pression de l'alimentation en gaz correspond aux valeurs indiquées dans le tableau 1 ("Caracteristiques des brûleurs et des injecteurs"). Cela garantira le fonctionnement en toute sécurité et la longévité de votre apparéil tout en conservant une bonne efficacité énergétique.

Raccordement du tuyau ou flexible

Cet apparéil est ajusté pour être utilisé soit avec un raccord flexible soit avec un raccord rigide en cuivre.

Pour effectuer la connexion au raccord à mamelon (raccord male G filet de 1/2 ) situé à l'arrière de l'appareil sur la droite (figure 8), il faut utiliser soit un tuyau rigide en métal doté de raccords conformes aux normes en vigueur soit un tuyau flexible de classe B ou D.

Au cas où il serait nécessaire de tourner le raccord, il faudra replacer le joint d'étanchéité (fourni avec l'appareil).

Si un tuyau flexible est utilisé, il devra être le plus court possible, avec une longueur maximale de 1,5 mètres ;

• le raccord du flexible doit être conforme au minimum à la classe B ou D de la réglementation AS/NZS1869.
• il ne doit être ni pié, ni entortillé ni comprime;
• il ne doit pas être en contact avec la paroi arrière de l'appareil ou, dans tous les cas, avec des pieces pouvant atteindre une température de 50^ ;
• il ne doit pas enter en contact avec des éléments pointus ou des angles tranchants;
• il ne doit pas être soumis à des forces de traction ou de torsion;
• il doit être facile à inspecter sur toute sa longueur afin de pouvoir contrcler son état.
• le point de connexion à l'alimentation doit être accessible une fois l'appareil installé.
• le diamètre interieur du tuyau doit respecter les conditions suivantes : 8 mm pour le gaz liquéfié ; 13 mm pour le gaz naturel.

Vérification de l'étanchéité du raccord

Une fois l'installation terminée, vérifie le circuit de gaz, les connexions internes et les robinets en utilisant une solution savonneuse (jaillis une flamme). Vérifie également que le tuyau de raccordement ne peut pas entraître en contact avec des parties mobiles qui pourrait l'endommager ou l'écraser. Assurez-vous que le tuyau de gaz naturel est adapté pour une alimentation en gaz suffisante lorsque tous les brûleurs sont allumés.

Copie de la plaque signalétique

Si la plaque signalétique se trouve cachée par le mobilier lorsque la cusinière est en place, placez une copie de la plaque signalétique sur une surface du mobilier situé à côte de la cusinière.

Adaptation aux différents types de gaz

Pour adapter l'appareil à un type de gaz autres que le gaz par défaut (indiqué sur la plaque signalétique située à la base de la plaque de cuisson ou sur l'emballage), remplacez les injecteurs de tous les brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. Dévissez les injecteurs à l'aide d'une clé à douille de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 " Caracteristiques des brûleurs et des injecteurs").

3. Remontez les différentes parties en effectuant la procédure ci-dessus en sens inverse.

4. Une fois cette procédure terminée, remplacez l'ancienne étiquette par une étiquette indiquant le nouveau gaz utilisé. Vous pouvez vous procurer cette étiquette auprès de n'importe lequel de nos Services d'assistance.

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);
2. Dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Remplacement des injecteurs du brûleur à triple couronne

1. Retirez les supports pour casseroles et soulevez les brûleurs hors de leur logement. Le brûleur est composé de deux parties distinctes (voir figures).
2. Dévissez les injecteurs à l'aide d'une clé à douille de 7 mm. Remplacez les injecteurs par des modèles d'injecteurs adaptés pour le nouveau type de gaz (voir Tableau 1). Les deux injecteurs ont le même diamètre d'orifice.
3. Remettez tous les composants en place en répétant les opérations ci-dessus dans le sens inverse.

• Réglage de l'air primaire des brûleurs :

Ne nécessite pas de réglage.

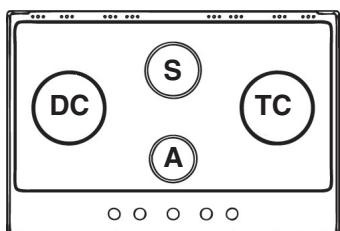

• Réglage des brûleurs au minimum :
• Tournez le robinet dans la position de minimum.
• Retirez le bouton et ajustez la vis de réglage qui se situe dans ou à côté de la tige du robinet, jusqu'à ce que la flamme soit petite mais régulière.

! Dans le cas du brûleur DCDR mono commande, effectuer le réglage au moyen des 2 vis situées à côte de la tige du robinet (voir figure).

1. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement le bouton de la position de minimum à la position de maximum et vice versa à plusieurs reprises, en vérifiant que la flamme ne s'éteint pas.
2. Certains apparéils sont équipés d'un système de sécurité (thermocouple). Si l'appareil ne fonctionne pas lorsque les brûleurs sont régés sur la position de minimum, augmentez le réglage du minimum à l'aide de la vis de réglage.
3. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou une substance équivalente.

! Si l'appareil est raccordé à une bouteille de gaz liquide, la vis de réglage doit être serrée au maximum.
! Une fois cette procédure terminée, remplacez l'ancienne étiquette par une étiquette indiquant le nouveau gaz utilisé. Vous pouvez vous procurer cette étiquette auprès de n'importe lequel de nos Services d'assistance.
! Au cas où la pression de gaz utilisée serait différente (ou seulement légèrement différente) de la pression recommandaee, il faut installer un régulateur de pression adapté sur le tuyau d'arrivée de gaz (afin d'être en conformité avec les règlementations nationales en vigueur).

Vérifications après installation

Effectuez des vérifications après installation et assurez-vous que l'appareil fonctionne correctement et en toute sécurité avant de vous en éloganer. Testez tous les brûleurs individuellement et l'un après l'autre.

Vérification de la présente de fuite

• Veillez à ce que tous les boutons de commande de gaz soient dans la position éteinte.
  Veillez à ce que l'alimentation en gaz soit ouverte.
  Vaporisez une solution d'eau savonneuse sur tous les raccords de l'alimentation en gaz ainsi que sur toute la longueur des tuyaux flexibles. VOUS NE DEVEZ ENAUCUN CAS UTILISER UNE FLAMME NUE AFIN DE DETECTER L'EVENTUELLE PRESENCE DE FUITES DE GAZ.

Si des bulles apparaissent à un endroit ou un autre, coupez l'alimentation en gaz, vérifie tous les raccords et refaites un test. Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d'achat ou leur technicien d'entretien/agréé.

Vérification de la flamme

Allumez chaque brûleur et vérifie que la flamme est bleue avec le moins de jaune possible. S'il y a beaucoup de jaune, si la flamme s'éteint ou bien si la combustion est excessivement bruyante, vérifie la pression et ajustez-la au niveau du régulateur si cela s'avere nécessaire.

Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d'achat ou leur technicien d'entretien/agréé.

Fonctionnement de l'allumeur

Vérifiez que l'allumeur de chaque brûleur parvient à enflammer correctement le gaz.

Si un allumeur ne fonctionne pas, débranchez d'abord la fiche de la prise de courant puis vérifie que toutes les connexions électriques sont correctes.

Si vous ne parvenez pas à un fonctionnement satisfaisant, contactez votre lieu d'achat ou leur technicien d'entretien/agréé.

Réglage du minimum

Vérifiez le réglage du minimum pour chaque brûleur de la plaque de cuisson afin de vous assurer que la flamme minimale ne risque pas d'être éteinte par les courants d'air.

• Allumez le brûleur.
• Tournez le bouton jusqu'à la position de minimum.

Assurez-vous que la flamme est stable et ne s'eteindra pas au moindre courant d'air.

Pour ajuster la flamme minimale :

Suivez la procédure décrite dans les instructions relatives au changement de gaz utilisé.

NE MODIFIEZ EN AUCUN CAS CET APPAREIL SI CE N'EST TEL QUE DÉCRIT DANS CETTE NOTICE.

\section*{Caracteristiques des brûleurs et des injecteurs}

	Gaz naturel (1,0 kPa)		Gaz liquéfié (2,75 kPa)
	Diamètre des injecteurs (mm)	Consommation de gaz (MJ/hr)	Diamètre des injecteurs (mm)	Consommation de gaz (MJ/hr)
Brûleur auxiliaire	0.85	3.6	0.50	3.3
Brûleur semi-rapide	1.10	6.0	0.64	5.5
Brûleur rapide	1.24	7.8	0.80	9.0
Double flamme	0.80 + 1.19 + 1.19	17.0	0.50 + 0.70 + 0.70	16.5
Total		34.4		34.3

Raccordement gaz

Raccord d'arrivée de gaz	Filetage (mâle) BSP de 1/2"
Emplacement de l'arrivée de gaz	40 mm du bord arrêté
	40 mm du bord latéral

PKL 641 D2/IX/A AUS

Caracteristiques des brûleurs et des injecteurs

	Gaz naturel (1,0 kPa)		Gaz liquuéfié (2,75 kPa)
	Diamètre des injecteurs (mm)	Consommation de gaz (MJ/hr)	Diamètre des injecteurs (mm)	Consommation de gaz (MJ/hr)
Brûleur auxiliaire	0.85	3.6	0.50	3.3
Brûleur semi-rapide	1.10	6.0	0.64	5.5
Brûleur wok à triple couronne	1.19 (x2)	13.5	0.70 (x2)	13.0
Double flamme	0.80 + 1.19 + 1.19	17.0	0.50 + 0.70 + 0.70	16.5
Total		40.1		38.3

Raccordement gaz

Raccord d'arrivée de gaz	Filetage (mâle) BSP de 1/2"
Emplacement de l'arrivée de gaz	40 mm du bord arrière 40 mm du bord latéral

PKL 741 T/D2/IX/A AUS

! Le produit a été testé conforme à la norme AS4551

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Les tables de cuisson sont équipées de réglage de puissance " discret " permettant de régler avec précision la flamme jusqu'à 5 niveaux différents. Grac à ce système, les tables à gaz permettent de toujours Obtir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”.

Réglage "discret " de la flamme

Il est possible de régler à l'aide de la manette 5 niveaux de puissance pour le brûleurChoisi.

Pour passer d'un niveau à l'autre, il suffit de tourner la manette vers le niveau choisi.

Un déclic /clic signale le passage d'un niveau à l'autre.

Le niveau sélectionné est signalé par le symbole correspondant (symboles 011,0) les et, sur les tables équipées d'afficheur, par

allumage des LED (5 = puissance max.; 1= puissance min.). Ce système assure un réglage parfait de la flamme et permet de tous jours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré.

Le brûleur à “ deux flammes ”

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément (uniquement dans le cas de double commande).

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Double commande:

Chaque couronne composant le brûleur sa propre manette de commande : la manette caractérisée par le symbole ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

Pour allumer la couronne souhaitée, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale 0.

Pour une utilisation optime du foyer double flamme, ne jamais régler, simultanément, l'anneau du centre sur sa position minimale et l'anneau extérieur sur sa position maximale.

Mono Commande :

Les couronnés qui composent le brûleur ont une manette de commande. Pour allumer les deux anneaux en même temps, appuyer sur la manette en tournant dans le sens inverse des aiguilles d'une montre jusqu'au symbole (max) - (min).

Pour passer à l'allumage de l'anneau du centre uniquement, appuyer sur la manette en tournant dans le sens des aiguilles d'une montre jusqu'àu symbole (max) - (min).

Pour passer d'un mode à l'autre, il faut éteindre le brûleur.

Pour éteindre le brûleur, appuyer sur la manette en tournant dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ●”).

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• D'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des cassetoles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullition.

Casseroles à utiliser sur les tables de cuisson de 60 cm

Brûleurs	Ø Diamètre de recipients (cm)
Rapide (R)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Deux Flames (DCDR interieur)	10 - 14
Deux Flames (DCDR extérieur)	24 - 26

Brûleurs	Ø Diamètre de récipliers (cm)
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26
Deux Flames (DCDR interieur)	10 - 14
Deux Flames (DCDR extérieur)	26 - 28

Casseroles à utiliser sur les tables de cuisson de 75 cm

! Sur les modèles munis de grille de réduction, cette dernière ne doit être utilisée que sur le brûleur Deux flammes interieur (DCDR interieur), lorsque l'on utilise des écipients de diamètre inférieur à 12 cm.

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs".

• Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poèle soient bien fixés et que chaque poèle soit centré sur son brûleur.

• Les poignées des poèles doivent être alignées avec les barres de support.

• Les poignées des poèles doivent être positionnées de façon à ne pas dépasser de l'avant de la cuisine.

L'aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne

avec l'un des fers de la grille offrent bien sur le maximum de stabilité.

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
  Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cét apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cét appeareil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant decline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position “ ”/“○” quand l'appareil n'est pas utilisé.
• Ne tirez suntout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus.
  N'utilise pas de casseroles instables ou déformées.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.

• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrière" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Faites cuire vos alimentés dans des casseroles ou des poèmes à couvercle et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
  Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférible d'utiliser un autocueilur qui est deux fois plus rapide et economise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne s'est.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamos. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.
  Nettoyez l'iox uniquement avec un chiffon doux ou une éponge.
• N'utilisez enaucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  N'utilise pas d'appareils de nettoyage à la vapeur.
  N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émailées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soignement tous les résidues d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et sèchez.
• Réinstallé les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, voirlez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyez les à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place..

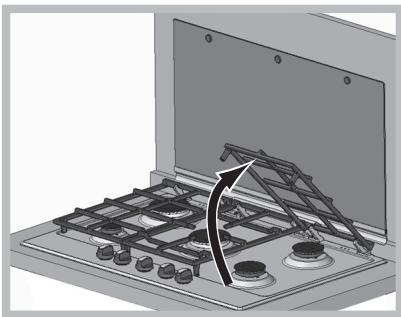

! Pas besoin desterol les grilles pour nettoyer la surface du plan de cuisson. Grace à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arriere.

Attention à ne pas poser les grilles chaudes sur l'eventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s'abiment.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectuee par un technicien agreé par le fabricant.

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en冲动 de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si :

les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.
Avez-vous contrôle si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
  les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est régle sur la position de minimum.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environns du plan de cuisson
les minima n'ont pas bien ete regles.

Les casseroles sont instables.

Avez-vous contrôle si:

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard ete inversee.

Instalación

Controles après de la instalación
