MODE D'EMPLOI FH 538 0 HOTPOINT

off before replacing the lamp to avoid the possibility of electric shock. ! When you place the rack inside, make sure that the stop is directed upwards and in the back of the cavity. Avertissements ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés. Ne pas utiliser de produits abrasifs ni de spatules métalliques coupantes pour nettoyer la porte du four

• le modèle de l’appareil (Mod.)

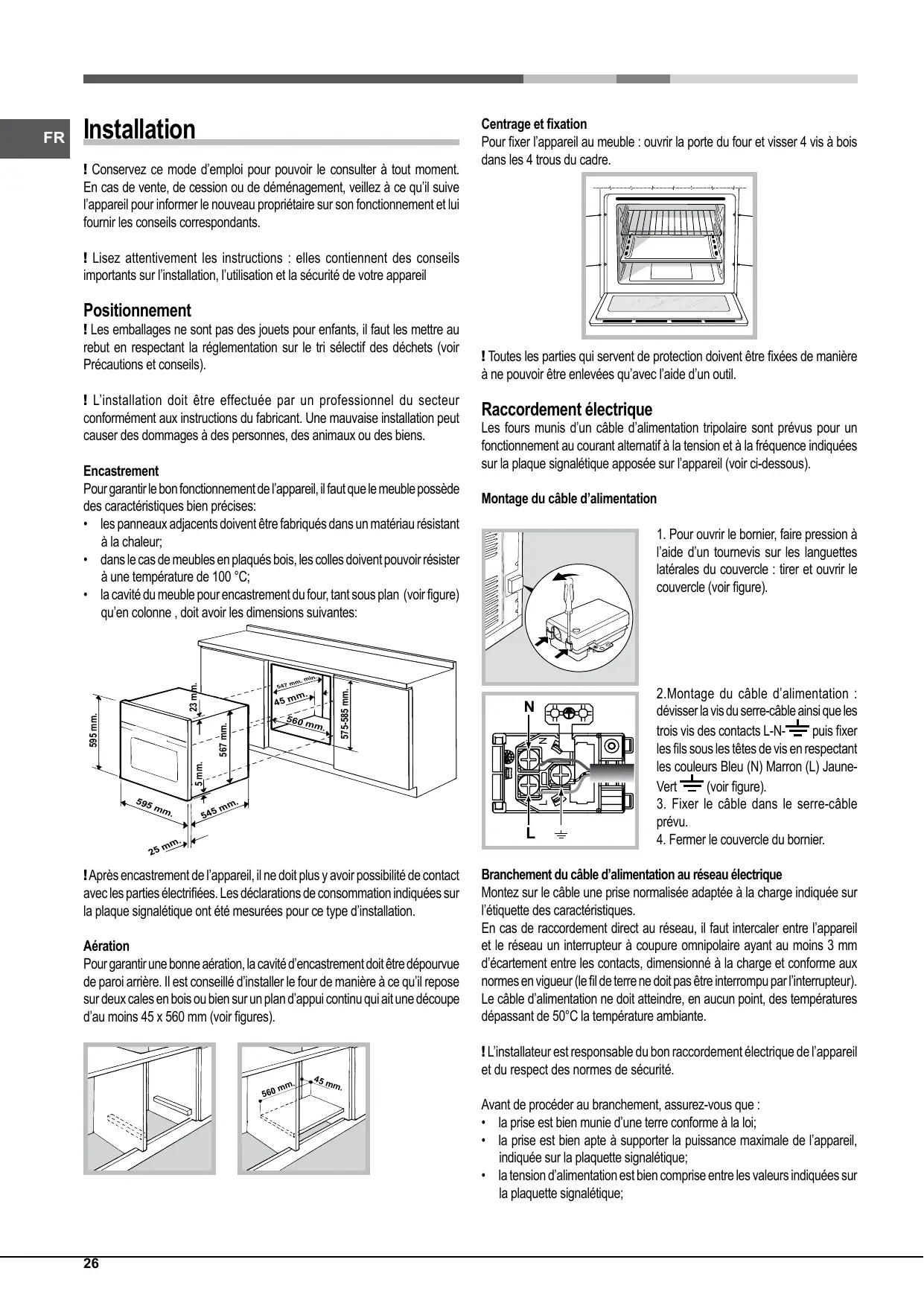

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Centrage et fixation Pour fixer l’appareil au meuble : ouvrir la porte du four et visser 4 vis à bois dans les 4 trous du cadre. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;
• dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100 °C;

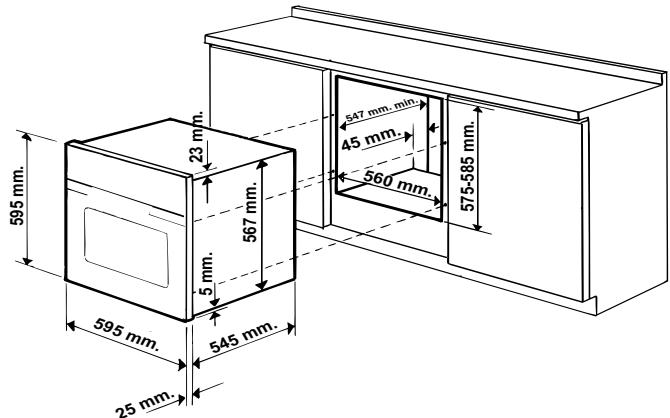

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne , doit avoir les dimensions suivantes: Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous). Montage du câble d’alimentation

1. Pour ouvrir le bornier, faire pression à

l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

5 mm. 567 mm. Raccordement électrique

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. . min

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur la plaque signalétique ont été mesurées pour ce type d’installation. Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

2.Montage du câble d’alimentation : dévisser la vis du serre-câble ainsi que les puis fixer trois vis des contacts L-Nles fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune(voir figure). Vert

3. Fixer le câble dans le serre-câble

4. Fermer le couvercle du bornier.

Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. 45 m ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;
• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. PLAQUE SIGNALETIQUE Dimensions* largeur 43,5 cm hauteur 32,4 cm profondeur 41,5 cm Volume* L. 59 Dimensions** largeur 45,5 cm hauteur 32,4 cm profondeur 41,5 cm Volume** L. 62 Raccordements Électriques tension 220-240V~ 50/60Hz ou 50 Hz (voir plaque signalétique) puissance maximum absorbée 2250W Etiquette Energie e Écoconception Directive de l’UE n ° 65/2014 intégrant la directive 2010/30/UE. Règlement n ° 66/2014 de l’UE intégrant la directive 2009/125/CE. la norme EN 60350-1 la norme EN 50564 Consommation énergie convection Naturelle – fonction four : Traditionnel ; Déclaration de consommation énergétique Classe convention Forçée fonction four Multicuisson. Cet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2012/19/UE et modifications successives. - 1275/2008 stand-by/off mode

• Uniquement pour les modèles avec glissières embouties. ** Uniquement pour les modèles avec glissières en fil.

Mise en marche et utilisation ATTENTION! Le four est équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four (1). Pour sortir complètement les grilles il suffit, comme illustré, de les soulever en les saisissant par l’avant et de les tirer (2). ! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton

2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau

de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT ; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four à l’aide du bouton PROGRAMMES La lampe Pour l’allumer, sélectionnez reste allumée quand vous sélectionnez un programme de cuisson. Le programmateur électronique

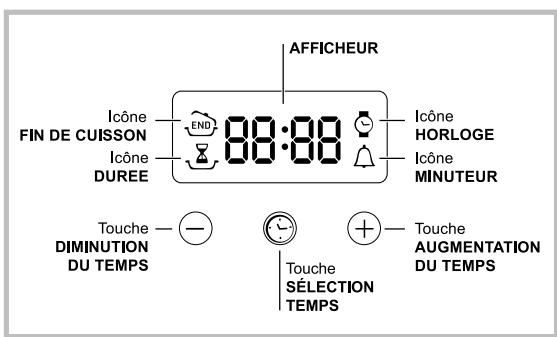

Mise à l’heure de l’horloge ! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. Après branchement au réseau électrique ou après une panne de courant, l’icône et les quatre chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. Régler l’heure avec les touches “ ” et “ ”; si les touches restent enfoncées,

les numéros défilent plus rapidement.

3. Attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider. Programmer le minuteur ! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. Régler la durée avec les touches “ ” et “ ”; si les touches restent

enfoncées, les numéros défilent plus rapidement.

3. Attendre 10 secondes ou appuyer à nouveau sur la touche

pour valider. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte. Comment programmer une cuisson ! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson. Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

2. Régler la durée avec les touches “ ” et “ ”; si les touches restent

enfoncées, les numéros défilent plus rapidement. pour valider.

3. Attendre 10 secondes ou appuyer à nouveau sur la touche

4. À expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four

stoppe la cuisson et un signal sonore retentit. Pour l’arrêter, appuyer sur une touche quelconque.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15. Programmer la fin d’une cuisson ! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. Appuyer ensuite sur la touche

jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ;

3. Régler l’heure de fin de cuisson avec les touches “ ” et “ ”; si les touches

restent enfoncées, les numéros défilent plus rapidement.

4. Attendre 10 secondes ou appuyer à nouveau sur la touche

5. À expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four

stoppe la cuisson et un signal sonore retentit. Pour l’arrêter, appuyer sur une touche quelconque. éclairées signalent qu’une programmation a été lancée. Les icônes L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée.

• Exemple : il est 9h00, la durée programmée est de 1 heure. L’heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h30. Comment annuler un programme Pour annuler une programmation :
• appuyer sur la touche jusqu’à ce que l’icône correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche “ ” jusqu’à ce que s’affichent les chiffres 00:00.
• appuyer simultanément sur les touches “ ” et “ ” et les garder enfoncées pour annuler tous les programmes, minuteur compris. Programmes ! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour:
• GRILL (il est conseillé dans ce cas de sélectionner MAX.);
• GRATIN (il est conseillé de ne pas dépasser 200°C). GRIL
• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. PIZZA
• Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON.
• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson. Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme Chaleur voûte Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc....... Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Conseils de cuisson ! Pour vos cuissons ventilées n’utilisez pas les gradins 1 et 5: ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON
• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.
• Placez la lèchefrite en bas et la grille en haut.

Tableau de cuisson Programmes Four Traditionnel Multicuisson Aliments Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées Résistance de Pour parfaire la cuisson voûte Gril Gratin

Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur Poulet grillé Seiches Durée cuisson (minutes) Poids (Kg) Niveau enfournement Préchauffage (minutes) Température préconisée

2 et 4 2 et 4 2 et 4

55-60 30-35 65-75 70-75 70-80 15-20 30-35 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil.
• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.
• Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés
• Toujours saisir la poignée en son milieu: elle risque d’être très chaude à ses extrémités.
• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.
• Ne jamais tapisser la sole du four de papier aluminium.
• Ne pas ranger de matériel inflammable à l’intérieur du four: si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Contrôler toujours que les boutons sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.
• Ne pas tirer sur le cordon de l’appareil pour débrancher la fiche de la prise de courant.
• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).
• Ne pas poser d’objets sur la porte du four ouverte.
• Éviter que les enfants ne jouent avec l’appareil.
• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.
• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/UE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés. Economies et respect de l’environnement

• Évitez, dans la mesure du possible, de préchauffer le four et veuillez toujours le remplir. Ouvrez le moins possible la porte de votre four, car chaque ouverture laisse échapper la chaleur. Pour faire des économies considérables d’énergie, éteignez le four cinq à dix minutes avant la fin du temps de cuisson programmé et utilisez la chaleur dégagée par le four.
• Les programmes automatiques sont élaborés sur la base des produits alimentaires de qualité.
• Gardez les joints propres et bien rangés afin d’éviter toute perte d’énergie par la porte.
• Si vous avez un contrat d’électricité de tarif minuté, avec l’option “cuisson de retard”, sera plus facile à économiser de l’argent, en deplaçant le début du programme dans les periodes à taux réduits ! Ce produit est conforme à la nouvelle Directive européenne sur la réduction de la consommation d’énergie en mode standby. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de déposer la porte du four :

1. Ouvrir la porte complètement (voir figure);

2. Soulever et faire pivoter les leviers situés sur les deux charnières (voir

3. Saisissez la porte par les côtés, refermezla lentement mais pas complètement.Tirez

la porte vers vous en la dégageant de ses charnières (voir figure). Remonter la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four:

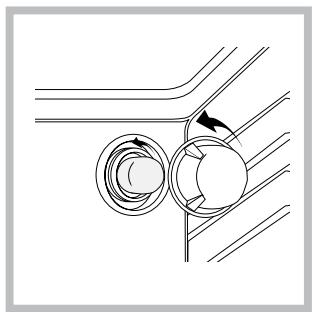

1. Dévissez le couvercle en verre du

boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la

par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place

(voir figure). ! Ne pas utiliser la lampe du four comme éclairage de la pièce. Montage du Kit glissières*

Pour monter les glissières :

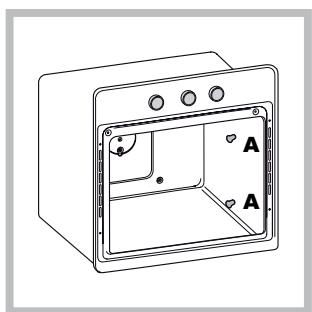

1. Dévissez les deux vis A (voir

figure). Si le four est équipé de panneaux autonettoyants, il faut les déposer momentanément.

• N’existe que sur certains modèles

2. Remplacez les vis A par les vis et

entretoises (B+C) fournies dans le kit.

3. Vissez les nouvelles vis B et

les entretoises C en n’oubliant pas de remonter les panneaux autonettoyants.

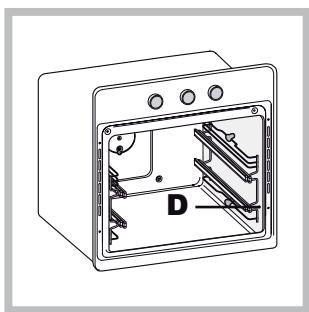

4. Fixez les deux dispositifs de fixation

D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

5. Encastrez enfin la glissière sur

l’entretoise C. ! Ne pas introduire les glissières coulissantes au niveau 5. Instalación
