GEBRUIKSAANWIJZING FH 538 0 HOTPOINT

• het model apparaat (Mod.)
• het serienummer (S/N) Deze laatste informatie bevindt zich op het typeplaatje op het apparaat Asistenţă ! Nu apelaţi niciodată la personal tehnic neautorizat. Comunicaţi:

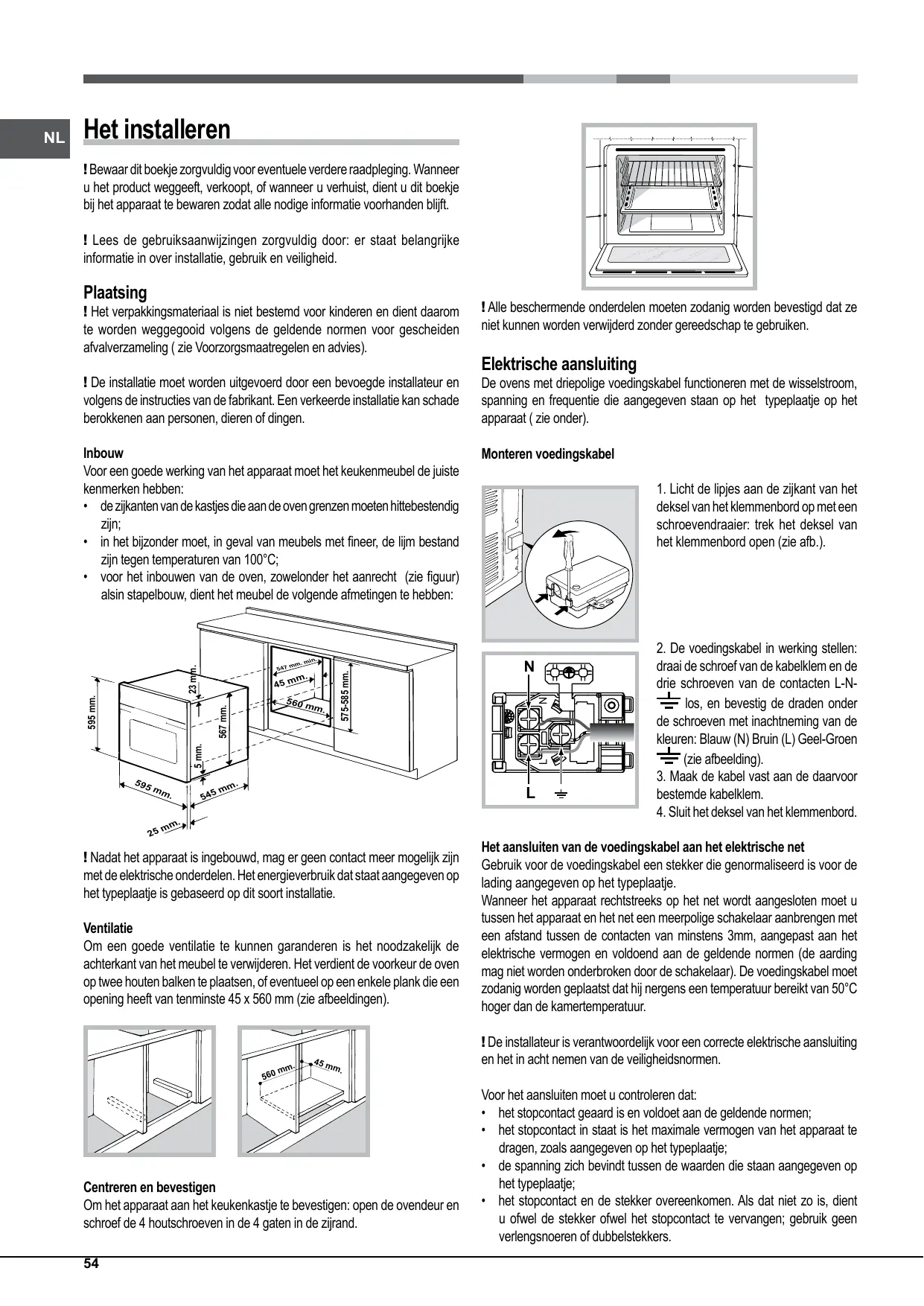

Het installeren ! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsing ! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies). ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken. ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. De ovens met driepolige voedingskabel functioneren met de wisselstroom, spanning en frequentie die aangegeven staan op het typeplaatje op het apparaat ( zie onder).

mm. Monteren voedingskabel

1. Licht de lipjes aan de zijkant van het

deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).

Elektrische aansluiting

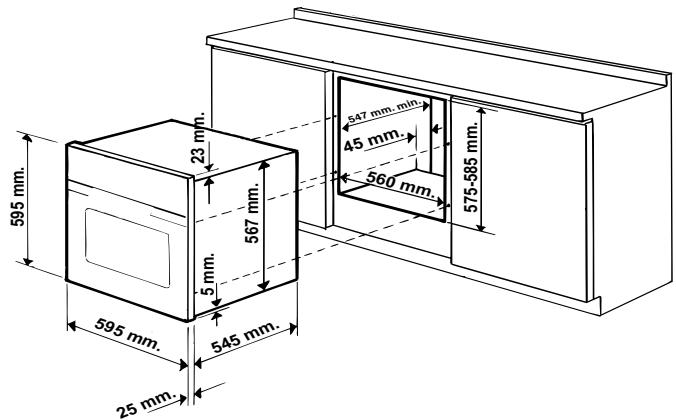

Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven, zowelonder het aanrecht (zie figuur) alsin stapelbouw, dient het meubel de volgende afmetingen te hebben: 595 mm.

! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het energieverbruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie. Ventilatie Om een goede ventilatie te kunnen garanderen is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

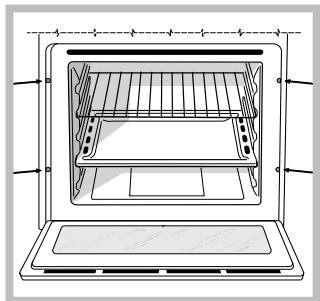

Centreren en bevestigen Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand.

2. De voedingskabel in werking stellen:

draai de schroef van de kabelklem en de drie schroeven van de contacten L-Nlos, en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (zie afbeelding).

3. Maak de kabel vast aan de daarvoor

4. Sluit het deksel van het klemmenbord.

Het aansluiten van de voedingskabel aan het elektrische net Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje. Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur. ! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen. Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd. TYPEPLAATJE Afmetingen* breedte 43,5 cm hoogte 32,4 cm diepte 41,5 cm Inhoud* liter 59 Afmetingen** breedte 43,5 cm hoogte 32,4 cm diepte 41,5 cm Inhoud** liter 62 Elektrische aansluitingen spanning 220-240V ~ 50/60 Hz of 50Hz (zie typeplaatje) maximaal opgenomen vermogen 2250W Energie Label en Ecodesign EU richtlijn nr. 65/2014 met integratie van richtlijn 2010/30/EU. EU reglement nr.66/2014 met integratie van richtlijn 2009/125/EC. EN 60350-1 reglement, EN 50564 reglement Energieverbruik convectie Natuurlijk verwarmingsfunctie: Traditioneel Verklaring energieverbruik Klasse convectie hetelucht verwarmingsfunctie: Multikoken. Dit apparaat voldoet aan de volgende Europese Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. - 2012/19/EU en daaropvolgende wijzigingen. - 1275/2008 standby/off mode.

• Alleen voor modellen met diepgetrokken geleiders. ** Alleen voor modellen met uitstekende geleiders.

Starten en gebruik De klok instellen BELANGRIJK! De oven is uitgerust met een blokkeringssysteem voor de grill dat het mogelijk maakt om de gril naar buiten te trekken zonder dat deze buiten de oven komt (1). Om de grill volledig te verwijderen, de grill aan de voorkant optillen en naar buiten trekken, zoals op de tekening afgebeeld is (2). ! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven heeft uitgeschakeld, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. De oven starten ! U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld. Na het aansluiten op het elektrische net of na het uitvallen van de stroom knippert het symbool en de vier cijfers op het DISPLAY.

1. Druk meerdere malen op de toets

totdat het symbool en de vier cijfers op het DISPLAY beginnen te knipperen;

2. Druk op de toetsen “ ” en “ ” om de tijd in te stellen; als u ze ingedrukt

houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. Wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen. De timer instellen ! Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.

1. Door aan de knop PROGRAMMA’S te draaien kunt u het gewenste

kookprogramma kiezen.

2. Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een

lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (zie Programma’s).

3. Als het controlelampje THERMOSTAAT aan is, bevindt de oven zich in de

verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMA’S; - de temperatuur veranderen met behulp van de knop THERMOSTAAT; - het koken onderbreken door de knop PROGRAMMA’S weer op stand “0” te zetten.

1. Druk meerdere malen op de toets

totdat het symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. Druk op de toetsen “ ” en “ ” om de gewenste tijd in te stellen; als u ze

ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. Wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen. Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen. ! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen. ! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd. ! Plaats de ovenschalen altijd op bijgeleverde roosters. Het programmeren van de kookduur

1. Druk meerdere malen op de toets

totdat het symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. Druk op de toetsen “ ” en “ ” om de gewenste duur in te stellen; als u

ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. Wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

4. Als de ingestelde duur is verstreken verschijnt op het DISPLAY het woord

END, beëindigt de oven de bereiding en klinkt een geluidssignaal. Om hem te stoppen drukt u op een willekeurige toets.

• B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15. Ventilator Teneinde de hitte aan de buitenkant van de oven te beperken, zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld. Ovenverlichting Deze gaat werken door de knop PROGRAMMA’S op aan wanneer u een kookprogramma selecteert. te draaien. Ze blijft Elektronische programmering DISPLAY Symbool EINDE BEREIDING Symbool DUUR

Symbool KLOK Symbool TIMER Toets TOENAME TIJD De bereiding programmeren Het einde van een bereiding programmeren ! Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.

1. Volg de procedure van de duur van punt 1 t/m 3;

2. Druk daarna op de toets

totdat het symbool en de vier cijfers op het DISPLAY beginnen te knipperen;

3. Druk op de toetsen “ ” en “ ” om het einde van de bereiding in te stellen;

als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

4. Wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

5. Als de ingestelde duur is verstreken verschijnt op het DISPLAY het woord

END, beëindigt de oven de bereiding en klinkt een geluidssignaal. Om hem te stoppen drukt u op een willekeurige toets. gaan aan om aan te geven dat een programmering De symbolen is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding.

• B.v.: het is 9:00 uur en u programmeert een duur van 1 uur. U programmeert 12:30 als eindtijd. Het programma zal automatisch om 11:30 beginnen. Het annuleren van een programmering Het annuleren van een programma:
• druk op de toets totdat het symbool van de te annuleren instelling en de cijfers op het DISPLAY beginnen te knipperen. Druk op de toets “ ” totdat op het display de cijfers 00:00 verschijnen.
• houd tegelijkertijd de toetsen “ ” en “ ” ingedrukt. Zo worden alle programmeringen geannuleerd, inclusief de timer. Programma’s ! U kunt voor alle programma’s een temperatuur instellen tussen de 60°C en MAX, behalve voor:
• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen). Praktische kooktips ! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden. ! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen. MULTIKOKEN
• Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2.
• Plaats de lekplaat op de onderste stand en de grill op de hoogste. GRILL
• Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat. PIZZA
• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza.
• Bij zeer gevulde pizza’s raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen. Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding. Programma MULTIKOKEN Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken. Programma OVEN BOVEN Si accende l’elemento riscaldante superiore. Deze functies kunnen worden gebruikt voor het afmaken van een gerecht. Programma GRILL Het bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk, entrecôte, filet, hamburger etc... U vindt enkele voorbeelden in de tabel “Praktische raadgevingen voor het koken”. Kook met de ovendeur dicht. Programma GRATINEREN Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht.

Eend Braadstuk Varkensrollade Koekjes (kruimeldeeg) Taarten Pizza (op 2 roosters) Lasagne Lamsvlees Kip + gebakken aardappels Makreel Plum-cake Soesjes (op 2 roosters) Koekjes (op 2 roosters) Cake (op 1 rooster) Cake (op 2 roosters) Quiche Afmaken van het gerecht Tong en inktvis Calamari- en garnalenspiesjes Kabeljauwfilet Gegrilde groenten Kalfsbiefstuk Koteletten Hamburgers Makreel Toast Gegrilde kip Inktvis Gewicht Voorverwarming Aangeraden Kooktijd Roosterstanden (kg) (minuten) temperatuur (minuten)

8-10 6-8 10-15 15-20 15-20 7-10 15-20 2-3 55-60 30-35 Voorzorgsmaatregelen en advies ! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
• Maak gebruik van de handgrepen aan de zijkant van de oven om het apparaat te verplaatsen.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Ieder ander gebruik (b.v.: verwarming van de vertrekken) is niet aangewezen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd en onredelijk gebruik.
• Tijdens het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur zeer heet. Raak ze niet aan en houd kinderen op een afstand.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet zou dit materiaal vlam kunnen vatten.
• Controleer altijd dat de knoppen in de stand “●”/“○” staan als het apparaat niet wordt gebruikt.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet.
• Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Probeer in geval van storingen nooit zelf de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).
• Plaats geen voorwerpen op de open ovendeur.
• Voorkom dat kinderen met het apparaat spelen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem. Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Energiebesparing en milieubehoud

• Indien mogelijk, vermijd het voorverwarmen van de oven en probeer de oven altijd op te vullen. Open de ovendeur zo weinig mogelijk omdat er warmte verloren gaat iedere maal ze wordt geopend. Om een aanzienlijke hoeveelheid energie te sparen, schakelt u de oven 5 tot 10 minuten voor het einde van uw geplande bereidingsduur uit en gebruikt u de warmte die de oven blijft genereren.
• Automatische programma’s zijn gebaseerd op standaard etenswaren.
• Houd de pakkingen zuiver en schoon om energieverlies te vermijden .
• Als u een elektriciteitscontract hebt met dal- en piekuren kan de “uitgesteld koken” optie helpen geld te besparen door de bereidingen te verplaatsen naar de goedkopere daluren. ! Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing voor apparaten in de standby-stand. Onderhoud en verzorging De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Schoonmaken van het apparaat

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen, kunnen met een spons en een neutrale zeep worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuurmiddelen of bijtende producten.
• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel vervolgens af en droog met een zachte doek. Gebruik geen schuurmiddelen.
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser), met uitzondering van de geleiders.
• We raden u aan de schoonmaakmiddelen niet direct op het bedieningspaneel te spuiten maar een sponsje te gebruiken. ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en niet schurende producten. Droog met een zachte doek. Gebruik geen ruwe schurende materialen of scherpe schrapertjes die het oppervlak zouden kunnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

1. Open de deur volledig (zie afbeelding);

2. Til de hendeltjes op die zich aan de twee scharnieren bevinden en draai

ze (zie afbeelding);

3. Pak de deur aan de zijkanten beet en sluit

hem langzaam, maar niet helemaal. Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding). Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren. Het controleren van de afdichtingen Controleer regelmatig de staat van de afdichtingen rondom de ovendeur. In het geval de afdichtingen beschadigd zijn, dient u zich tot de dichtstbijzijnde Technische Dienst te wenden ( zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en vervang

het met eenzelfde soort lampje: vermogen 25 W, fitting E 14.

3. Plaats het deksel er weer op ( zie

afb.). ! Gebruik de ovenlamp nooit om een vertrek te verlichten. Montage van de Geleiders Kit*

Zo monteert u de glijders:

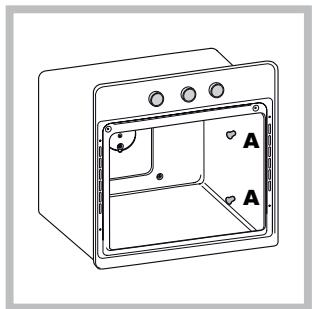

1. Schroef de twee schroeven A los (zie

afbeelding). Als de oven voorzien is van zelfreinigende panelen zullen deze tijdelijk van hun plaats zijn.

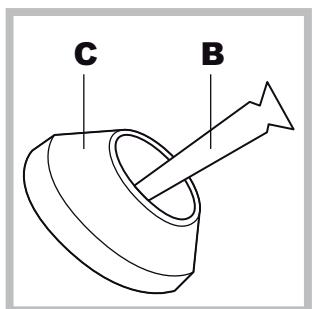

2. Vervang de schroeven A met de

schroeven en afstandsleiders (B+C) die zich in de kit bevinden.

3. Schroef de nieuwe schroeven B en

desbetreffende afstandsleiders C weer vast en zet de zelfreinigende panelen weer op hun plaats.

• Slechts op enkele modellen aanwezig.

! Plaats de geleiders nooit in stand 5.

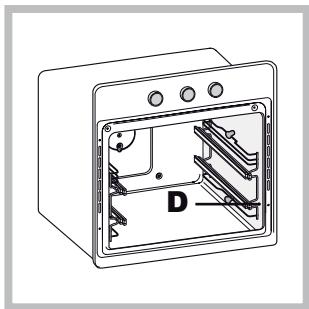

4. Zet de twee verbindingen D van de

glijder vast in de speciale gaten aan de zijkant van de oven (zie afbeelding). De gaten voor de linkerglijder bevinden zich aan de bovenkant, de gaten voor de rechterglijder aan de onderkant.

5. Zet de glijder vast op de
