MANUAL DE UTILIZARE FH 538 0 HOTPOINT

• modelul aparatului (Mod.)
• numărul de serie (S/N) Aceste informaţii se găsesc pe tăbliţa cu caracteristici lipită de aparat.

! Este importantă păstrarea acestui manual pentru a putea fi consultat în orice moment. În caz de vânzare, de închiriere sau de schimbare a locuinţei, acesta trebuie să fie înmânat împreună cu cuptorul, pentru a informa noul proprietar cu privire la funcţionare şi la respectivele avertismente. ! Citiţi cu atenţie instrucţiunile: ele conţin informaţii importante privind instalarea, utilizarea şi siguranţa. Amplasare ! Ambalajele nu sunt jucării pentru copii; eliminarea lor se va face conform normelor privind colectarea separată a deşeurilor (vezi Măsuri de precauţie şi recomandări). ! Toate componentele care asigură protecţia aparatului trebuie să fie fixate în aşa fel încât să nu poată fi scoase cu mâna liberă. Branşamentul electric ! Instalarea se va face conform prezentelor instrucţiuni, numai de persoane calificate. Instalarea greşită a aparatului poate cauza daune persoanelor, animalelor sau bunurilor. Cuptoarele dotate cu un cablu de alimentare tripolar sunt predispuse pentru funcţionarea în curent alternativ; tensiunea şi frecvenţa sunt indicate pe plăcuţa de caracteristici de pe aparat (vezi mai jos). Montarea în mobilier Pentru a garanta buna funcţionare a aparatului este necesar ca mobilierul să aibă caracteristicile adecvate:

• panourile de lângă cuptor trebuie să fie dintr-un material rezistent la căldură;
• dacă mobilierul este din lemn îmbrăcat în furnir, cleiurile utilizate trebuie să reziste la temperatura de 100°C;

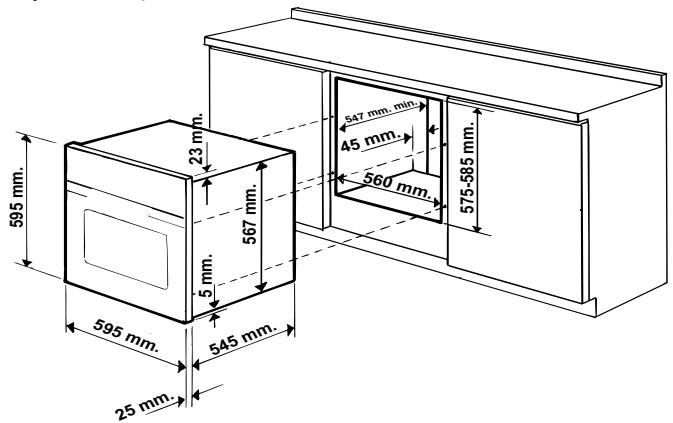

• pentru încastrarea cuptorului, atât în cazul montării sub blat (vezi figura) cât şi al montării pe coloană, mobilierul trebuie să aibă următoarele dimensiuni: Montarea cablului de alimentare

şurubelniţă, apăsând pe proeminenţele laterale ale capacului: trageţi şi deschideţi capacul (vezi figura).

! După montarea încastrată a aparatului, persoanele nu trebuie să intre în contact cu componentele electrice. Declaraţiile de consum indicate pe plăcuţa de caracteristici au fost măsurate cu acest tip de montaj. Aerisire Pentru a garanta o mai bună aerisire, este necesar să îndepărtaţi peretele din spate al compartimentului. Se recomandă instalarea cuptorului astfel încât acesta să se sprijine pe două bare de lemn sau pe un blat cu deschiderea de cel puţin 45 x 560 mm (vezi figuri).

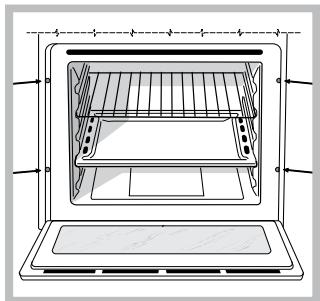

Centrare şi fixare Pentru a fixa aparatul pe mobilier: deschideţi uşa cuptorului şi înşurubaţi cele 4 şuruburi pentru lemn în cele 4 găuri ale ramei perimetrale.

2. Punerea în funcţiune a cablului de

alimentare: deşurubaţi şurubul presetupei şi cele 3 şuruburi corespunzătoare , apoi fixaţi cablurile contactelor L-Nsub capul şuruburilor, fiind atenţi la culori Albastru (N) Maro (L) Galben-Verde (vezi figura).

3. Fixaţi cablul în presetupa specială.

4. Închideţi capacul cutiei cu borne.

Racordarea cablului de alimentare la reţea Montaţi pe cablu un ştecher normalizat pentru sarcinile indicate pe plăcuţa de caracteristici (vezi alături). În cazul branşamentului direct la reţea, este necesar să se monteze între aparat şi reţea un întrerupător omnipolar cu deschiderea minimă a contactelor de 3 mm, dimensionat la sarcină, conform normelor în vigoare (firul de împământare nu trebuie să fie întrerupt de întrerupător). Cablul de alimentare trebuie să fie poziţionat astfel încât să nu atingă în nici un punct o temperatură cu 50°C peste temperatura mediului ambiant. ! Singurul responsabil pentru corectitudinea executării branşamentului electric şi pentru respectarea normelor de siguranţă este instalatorul. Înainte de a efectua branşamentul, asiguraţi-vă că:

• priza are împământare şi corespunde prevederilor legale în vigoare;
• priza poate suporta sarcina maximă de putere a aparatului, indicată pe plăcuţa de caracteristici (vezi mai jos);
• tensiunea de alimentare este cuprinsă în valorile indicate pe plăcuţa cu caracteristici (vezi mai jos);
• priza este compatibilă cu ştecherul aparatului. În caz contrar, înlocuiţi priza sau ştecherul; nu folosiţi prelungitoare sau prize multiple.

! După instalarea aparatului, cablul de alimentare şi priza de curent trebuie să fie uşor accesibile.

PLĂCUŢA DE CARACTERISTICI

! Cablul nu trebuie să fie îndoit sau comprimat. Dimensiuni* lăţime cm 43,5 înălţime cm 32,4 adâncime cm 40,6 ! Cablul trebuie să fie controlat periodic şi înlocuit de electricieni autorizaţi (vezi Asistenţa). Volum* litri 58 ! Producătorul îşi declină orice responsabilitate în cazul nerespectării acestor norme. Dimensiuni** lăţime cm 45,5 înălţime cm 32,4 adâncime cm 40,6 Volum** litri 60 Conexiuni electrice tensiune la 220-240V~ 50/60Hz sau 50Hz putere maximă absorbită 2250W (vezi plăcuţa cu caracteristici) ETICHETĂ ENERGETICĂ şi ECODESIGN Directiva UE nr. 65/2014 de integrare a Directivei 2010/30/UE. Regulamentul UE nr. 66/2014 de integrare a Directivei 2009/125/CE. Regulamentul EN 60350-1, Regulamentul EN 50564 Consum energie convecţie Naturală – funcţie de încălzire: Tradiţională; Consum de energie declaraţie Clasă convecţie forţată - funcţia de încălzire: Coacere pe mai multe rafturi. Acest aparat este conform cu următoarele Directive Comunitare: - 2006/95/CE din 12/12/06 (Tensiune Joasă) cu modificările ulterioare - 2004/108/CE din 15/12/04 (Compatibilitate Electromagnetică) cu modificările ulterioare - 93/68/CEE din 22/07/93 cu modificările ulterioare. - 2012/19/UE cu modificările ulterioare. - 1275/2008 stand-by/off mode

• Numai pentru modelele cu şine matriţate. ** Numai pentru modelele cu şine de sârmă.

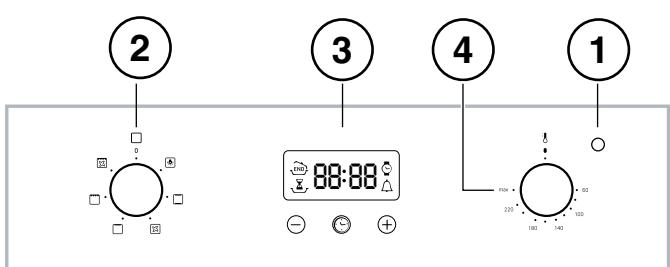

Pornire şi utilizare Fixaţi ceasul ATENŢIE! Cuptorul este prevăzut cu un sistem de oprire a grătarelor care permite extragerea acestora fără ca ele să iasă din cuptor (1). Pentru a extrage complet grătarele este suficient, astfel cum se arată în desen, să le ridicaţi, prinzându-le din partea din faţă şi să le trageţi (2). ! La prima aprindere, vă recomandăm să lăsaţi cuptorul să funcţioneze în gol timp de aproximativ o oră, cu termostatul la maxim şi uşa închisă. Stingeţi apoi cuptorul, deschideţi uşa şi aerisiţi camera. Mirosul care se degajă este datorat evaporării substanţelor folosite pentru realizarea protecţiei cuptorului. Pornirea cuptorului

1. Selectaţi programul de coacere dorit rotind butonul PROGRAME.

2. Alegeţi temperatura rotind butonul TERMOSTAT. O listă cu tipurile de

coacere şi temperaturile corespunzătoare recomandate poate fi consultată în Tabelul coacere (vezi Programe).

3. Indicatorul TERMOSTAT aprins arată faza de încălzire până la temperatura

4. În timpul procesului de coacere, puteţi oricând să:

- modificaţi programul de coacere acţionând butonul PROGRAME; - modificaţi temperatura acţionând butonul TERMOSTAT; - întrerupeţi coacerea aducând butonul PROGRAME în poziţia “0” . ! Nu aşezaţi niciodată obiecte pe fundul cuptorului, pentru că riscaţi să deterioraţi smalţul. ! Aşezaţi întotdeauna vasele cu mâncare pe grătarul din dotare. Ventilator de răcire Pentru a reduce temperatura externă, anumite ventilatoare sunt dotate cu un ventilator de răcire. Acesta generează un curent de aer rece care iese printre panoul de control şi uşa cuptorului. ! La terminarea perioadei de coacere, ventilatorul rămâne în funcţiune până când cuptorul este aproape rece. Lumina din cuptor cu butonul PROGRAME. Rămâne aprins când Se aprinde selectând se selectează un program de coacere. Programator de coacere electronic DISPL

Pictograma CEAS Pictograma CONTOR MINUTE ! Se poate fixa atît atunci cînd cuptorul este stins cît si atunci cînd este aprins, dar nu s-a programat sfîrsitul coacerii. Dupa racordarea la reteaua electrica sau dupa o întreruperii a alimentarii cu curent, pictograma intermitent. si cei patru digiti numerici de pe DISPLAY lumineaza

1. Apăsaţi de mai multe ori tasta

pînă când se aprind pictograma cei patru digiţi numerici pe DISPLAY;

2. Cu tastele “ ” si “ ” reglati ora; daca se tin apasate, numerele se deruleaza

mai rapid pentru a facilita setarea.

3. Asteptati 10 sec sau apasati din nou tasta

pentru a fixa setarea. Setaţi contorul de minute ! Această funcţie nu întrerupe coacerea şi nu ţine cont de utilizarea cuptorului; permite doar acţionarea semnalului acustic la terminarea minutelor setate.

1. Apăsaţi de mai multe ori tasta

pînă când se aprind pictograma cei patru digiţi numerici pe DISPLAY;

2. Cu tastele “ ” si “ ” reglati timpul dorit; daca se tin apasate, numerele

se deruleaza mai rapid pentru a facilita setarea.

3. Asteptati 10 sec sau apasati din nou tasta

pentru a fixa setarea. Display-ul va afişa contorizarea în sens invers. După expirarea sa, se va auzi un semnal acustic. Programarea coacerii ! Programarea este posibilă doar după selectarea unui program de coacere. Programarea duratei de coacere

1. Apasati de mai multe ori tasta

pîna cînd se aprind pictograma si cei trei digiti numerici pe DISPLAY; 2. Cu tastele “ ” si “ ” reglati durata dorita; daca se tin apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

3. Asteptati 10 sec sau apasati din nou tasta

pentru a fixa setarea.

4. La terminarea timpului, pe DISPLAY apare scris END, cuptorul termină

coacerea şi se emite un semnal acustic.

• De exemplu: este ora 9:00 şi este planificată o durată de 1 oră şi 15 minute. Programul se opreşte automat la 10:15. Programarea sfîrşitului coacerii ! Programarea sfîrşitului coacerii este posibilă doar după selectarea unei durate de coacere.

1. Urmaţi procedura de la 1 la 3 descrisă pentru durată;

2. Apoi apăsaţi de mai multe ori tasta

pînă când se aprind pictograma şi cei patru digiţi numerici pe DISPLAY;

3. Cu tastele “ ” si “ ” reglati ora dorita de terminare a coacerii; daca se tin

apasate, numerele se deruleaza mai rapid pentru a facilita setarea.

4. Asteptati 10 sec sau apasati din nou tasta

pentru a fixa setarea.

5. La terminarea timpului, pe DISPLAY apare scris END, cuptorul termină

coacerea şi se emite un semnal acustic. aprinse semnalizează că a fost efectuată o Pictogramele programare. Pe DISPLAY sunt afişate alternativ ora de terminare a coacerii şi durata. Anularea unei programări Pentru anularea unei programări:

• apasati tasta pîna ce se aprind pictograma setarii de anulat si digitii pe display. Apasati tasta “ ” pîna când pe display apar cifrele 00:00.
• tineti apasate simultan tastele “ ” si “ ”; astfel se anuleaza toate programarile efectuate inclusiv contorul de minute.

Programe ! La toate programele se poate fixa o temperatură între 60°C şi MAX, cu excepţia:

• GRILL (se recomandă reglarea numai pe MAX);
• GRATIN (se recomandă să nu depăşiţi temperatura de 200°C). Program CUPTOR TRADIŢIONAL Se activează cele două elemente de încălzire inferior şi superior. Cu această coacere tradiţională este bine să folosiţi un singur raft: dacă se folosesc mai multe rafturi, temperatura nu se distribuie corespunzător. Program MAI MULTE RAFTURI Se activează toate elementele de încălzire (superior şi inferior) şi intră în funcţiune ventilatorul. Întrucât căldura este constantă în tot cuptorul, aerul coace şi pătrunde alimentele în mod uniform. Este posibil să se folosească maxim două rafturi în acelaşi timp. Program CUPTOR DEASUPRA Se aprinde elementul de încălzire din partea superioară. Această funcţie poate fi utilizată pentru retuşări de coacere. Program GRILL Se aprinde elementul de încălzire din partea superioară. Temperatura ridicată şi directă a grătarului asigură imediat rumenirea superficială a alimentelor şi împiedică eliminarea lichidelor, ceea ce menţine preparatele moi în interior. Pregătirea alimentelor pe grătar este recomandată în toate cazurile unde este nevoie de o temperatură superficială ridicată: biftec de viţel sau vită, antricot, muşchi, hamburger, etc... În paragraful “Sfaturi practice de coacere” sunt menţionate câteva exemple de utilizare. Pregătirea alimentelor la grătar se va face cu uşa cuptorului închisă. Program GRATIN Se activează elementul de încălzire superior şi intră în funcţiune ventilatorul. Uneşte la radiaţia termică unidirecţională circulaţia forţată a aerului în interiorul cuptorului. Acest lucru nu permite arderile de la suprafaţa alimentelor, mărind puterea de pătrundere a căldurii. Coacerea trebuie să aibă loc cu uşa cuptorului închisă. Sfaturi practice pentru coacere ! Pentru coacerile ventilate, nu utilizaţi poziţiile de pe rafturile 1 şi 5: aerul cald direct ar putea arde alimentele delicate. ! Pentru a pregăti alimentele la GRILL şi GRATIN, aşezaţi tava în poziţia 1, pentru a colecta reziduurile de coacere (sucuri, grăsimi, etc).

COACERE PE MAI MULTE RAFTURI

• Utilizaţi rafturile 2 şi 4, punând pe raftul 2 alimentele care necesită mai multă căldură.
• Puneţi tava jos şi grătarul sus. GRILL
• Introduceţi grătarul în cuptor - poziţiile 3 sau 4 - amplasând alimentele în centrul grătarului.
• Se recomandă alegerea nivelului maxim de energie. Nu vă alarmaţi dacă rezistenţa de sus nu rămâne permanent aprinsă: funcţionarea sa este comandată de un termostat.

• Pentru o coacere bună a pizzei utilizaţi programul MULTICOACERE.
• Utilizaţi o tavă uşoară din aluminiu, şi sprijiniţi-o pe grătarul din dotare. Tava de colectare prelungeşte timpul de coacere şi în acest fel pizza nu va fi crocantă.
• Dacă vă plac pizzele foarte garnisite, vă recomandăm să introduceţi mozzarella la jumătatea timpului de coacere. Tabelul de gatire Programe Cuptor Tradiţional Coacere pe mai multe rafturi

Greutate (Kg) Poziţia rafturilor

Limbă de mare ş i sepie Rotisor cu calamari ş i creveţi Filet de cod Legume la gră tar Cotlet de viţel Ş niţele Hamburger Scrumbie Toast

55-60 30-35 Alimente Raţă Friptură de viţel sau vită Friptură de porc Biscuiţi (din aluat fraged) Tarte Pizza (pe 2 rafturi) Lasagne Miel Pui fript + cartofi Scrumbie Pră jitură cu prune Bignè (pe 2 rafturi) Biscuiţi (pe 2 rafturi) Pandiş pan (pe 1 raft) Pandiş pan (pe 2 raftur Tarte să rate Cuptor Deasupra Retuş ă ri de coacere Grill Gratin Preîncă lzire Temperatura Durata coacerii (minute) recomandată (minute)

Măsuri de precauţie şi recomandări ! Aparatul a fost proiectat şi construit în conformitate cu normele internaţionale de siguranţă. Recomandările sunt furnizate pentru siguranţa dvs. şi vă recomandăm să le citiţi cu atenţie. Siguranţă generală

• Aparatul a fost creat pentru a fi destinat utilizării neprofesionale, în mediul casnic.
• Aparatul nu se va instala niciodată în aer liber, nici măcar în cazul în care spaţiul se află la adăpostul unui acoperiş; de asemenea, este foarte periculos să îl lăsaţi expus la ploi sau intemperii.
• Pentru a mişca aparatul, folosiţi mânerele aplicate pe părţile laterale ale cuptorului.
• Nu atingeţi aparatul când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.
• Aparatul trebuie sa fie utilizat numai pentru coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual. Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.
• În timpul folosirii aparatului, elementele de încălzire şi unele zone ale uşii cuptorului devin foarte calde. Fiţi atenţi să nu le atingeţi; îndepărtaţi copiii de aragaz.
• Evitaţi ca şi cablurile de alimentare ale altor aparate electrocasnice să atingă părţile încălzite ale cuptorului.
• Nu astupaţi fantele de aerisire sau de ieşire a căldurii.
• Pentru a deschide usa cuptorului, prindeti mânerul de mijloc: spre margini, mânerul poate fi prea cald.
• Utilizaţi întotdeauna mănuşi speciale pentru a introduce sau scoate recipientele din cuptor.
• Nu puneţi folie de aluminiu pe fundul cuptorului.
• Nu aşezaţi materiale inflamabile în cuptor: dacă cuptorul se aprinde din greşeală, materialele depozitate pot lua foc.
• Asiguraţi-vă întotdeauna că butoanele sunt în poziţia “●”/“○” atunci când nu utilizaţi aparatul.
• Nu scoateţi ştecherul din priză trăgând de cablu.
• Nu executaţi nici o operaţie de curăţire sau întreţinere înainte să fi scos ştecherul din priză.
• În caz de defecţiune, nu interveniţi în niciun caz la mecanismele din interiorul aparatului şi nu încercaţi să îl reparaţi singuri. Apelaţi Centrul de Asistenţă (vezi Asistenţa).
• Nu aşezaţi obiecte grele pe uşa cuptorului, când este deschisă.
• Este interzisă utilizarea aparatului de persoanele (inclusiv copiii) care au o redusă capacitate fizică, senzorială sau mentală, precum şi de cele fără experienţă sau care nu s-au familiarizat cu produsul, dacă nu sunt supravegheate de un responsabil sau dacă nu au primit în prealabil instrucţiuni asupra modului de folosire a aparatului.
• Nu lăsaţi copiii să se joace cu aparatul. Eliminarea deşeurilor

• Eliminarea ambalajelor: respectaţi reglementările locale; astfel, ambalajele ar putea fi reutilizate.
• Directiva Europeană 2012/19/UE cu privire la deşeurile care provin de la aparatura electrică sau electronică (RAEE) prevede ca aparatele electrocasnice să nu fie colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să fie colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente, cât şi pentru a evita pericolele care pot duce la dăunarea sănătăţii omului sau

poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat. Pentru informaţii suplimentare cu privire la scoaterea din uz a aparatelor electrocasnice, deţinătorii acestora se vor putea adresa serviciului public respectiv sau agenţilor de vânzare. Protejarea şi respectarea mediului înconjurător

• Oricând este posibil, evitaţi pre-încălzirea cuptorului şi încercaţi să îl umpleţi de fiecare dată. Deschideţi uşa cuptorului cât de rar este posibil deoarece se pierde căldură la fiecare deschidere. Pentru a salva o cantitate substanţială de energie, opriţi cuptorul la 5-10 minute înainte de finalizarea timpului de gătit planificat şi folosiţi căldura generată în continuare de cuptor.
• Programele automate sunt bazate pe produse alimentar standard.
• Păstraţi garniturile curate şi îngrijite pentru a preveni pierderea de energie din zona uşii.
• Dacă aveţi un contract pentru electricitate cu tarif per timp, opţiunea de „temporizare pentru gătit” vă va ajuta să reduceţi costurile alegând să utilizaţi echipamentul în intervale de timp mai ieftine. ! Acest produs este în conformitate cu cerinţele din cea mai recentă directivă europeană privind limitarea consumului de energie din modul de aşteptare. Întreţinerea şi îngrijirea aparatului Debranşarea de la reţeaua electrică Înainte de orice operaţie, debranşaţi aparatul de la reţeaua de alimentare cu curent electric. Curăţarea aparatului

• Părţile externe, smălţuite sau din inox, precum şi garniturile din cauciuc pot fi curăţate cu un burete îmbibat în apă călduţă şi săpun neutru. Dacă petele sunt persistente, folosiţi produse speciale. După fiecare spălare, se recomandă să clătiţi bine şi să ştergeţi. Nu folosiţi prafuri abrazive sau substanţe corozive.
• Interiorul cuptorului se va spăla, de preferinţă, după fiecare utilizare, când este călduţ. Folosiţi apă caldă şi detergent; clătiţi bine şi ştergeţi cu o cârpă moale. Evitaţi substanţele abrazive.
• Accesoriile pot fi spălate ca orice alt vas, chiar şi în maşina de spălat vase, cu excepţia glisierelor. ! Nu folosiţi niciodată aparate cu aburi sau sub presiune, pentru a curăţa aparatul. Curăţarea uşii Curăţaţi geamul uşii cu un burete şi produse neabrazive şi ştergeţi-l cu o cârpă moale; nu folosiţi materiale aspre, abrazive sau raclete metalice, ascuţite, care pot zgâria suprafaţa sau cauza crăparea geamului. Pentru curăţarea minuţioasă a cuptorului, demontaţi uşa acestuia:

1. Deschideţi uşa la maxim (vezi figura);

2. Ridicaţi şi rotiţi levierele amplasate pe cele două balamale (vezi figura);

3. apucaţi bine uşa de părţile laterale şi

apropiaţi-o fără a o închide complet. Trageţi apoi uşa spre voi, extrăgând-o din balamale (vezi figura).

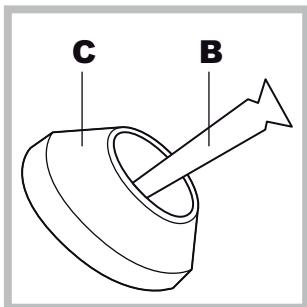

2. Înlocuiţi şuruburile A cu şuruburile

şi distanţierele (B+C) furnizate în kit.

3. Înşurubaţi noile şuruburi B şi

distanţierele C, remontând şi panourile cu autocurăţare. Montaţi la loc uşa, urmând acelaşi procedeuîn sens invers. Controlarea garniturilor Controlaţi periodic garnitura din jurul uşii cuptorului. Dacă este deteriorată, adresaţi-vă celui mai apropiat Centru de Asistenţă (vezi Asistenţa). Se recomandă să nu folosiţi cuptorul până la înlocuirea garniturii. Înlocuirea becului

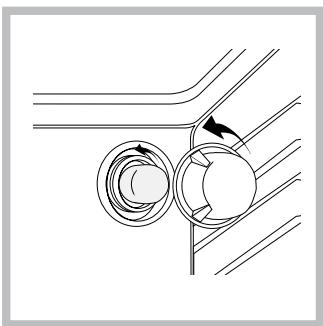

Pentru a înlocui becul cuptorului:

1. Deşurubaţi capacul din sticlă care

2. Desurubati becul si înlocuiti-l cu unul

similar: putere 25 W, dulie E 14.

3. Montaţi la loc capacul (figura).

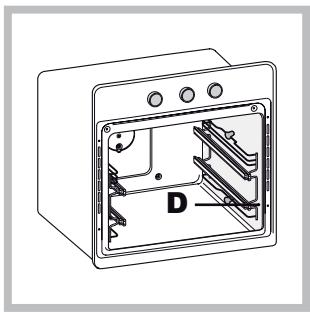

4. Fixaţi cele două elemente de

încastrare D ale ghidajului în orificiile situate în pereţii cuptorului (vezi figura). Orificiile pentru ghidajul stâng sunt poziţionate sus, iar cele pentru ghidajul drept sunt jos.

5. Încastraţi ghidajul la distanţierul C.

! Nu introduceţi glisiere la poziţia 5. ! Nu folosiţi lampa cuptorului pentru şi ca iluminare a încăperilor. Controlarea garniturilor Controlaţi periodic garnitura din jurul uşii cuptorului. Dacă este deteriorată, adresaţi-vă celui mai apropiat Centru de Asistenţă (vezi Asistenţa). Se recomandă să nu folosiţi cuptorul până la înlocuirea garniturii. Înlocuirea becului Pentru a înlocui becul cuptorului:

1. Deşurubaţi capacul din sticlă care

2. Desurubati becul si înlocuiti-l cu

unul similar: putere 25 W, dulie E 14.

3. Montaţi la loc capacul (figura).

! Nu folosiţi lampa cuptorului pentru şi ca iluminare a încăperilor. Montarea kitului de glisiere*

Pentru a monta glisierele:

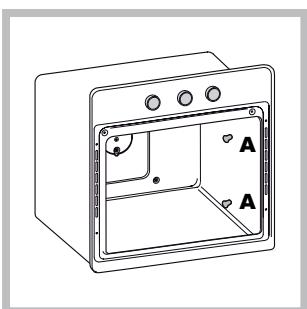

1. Deşurubaţi cele două şuruburi A

(vezi figura). Dacă cuptorul este dotat cu panouri cu autocurăţare, acestea trebuie demontate.

• Prezent doar la anumite modele.
