Type de produit	Lave-vaisselle
Marque	HOTPOINT
Modèle	LSPA 720A.1 X/HA
Capacité	10 couverts standard
Classe énergétique	A+ (échelle A+++ à D)
Consommation d'énergie annuelle	237 kWh
Consommation d'eau annuelle	2800 L
Classe d'efficacité de séchage	A
Durée du programme standard (éco)	180 minutes
Niveau sonore	49 dB(A)
Dimensions (L x H x P)	44,5 x 82 x 57 cm
Pression d'alimentation en eau	0,5 - 10 bar
Encastrable	Oui
Programmes disponibles	Intensif, Normal, Quotidien, Trempage, Eco, Rapide, Cristal
Options	Demi-charge, Départ différé (selon modèle)
Sécurité	Dispositif anti-fuite, sécurité enfants
Type de commande	Boutons mécaniques et touches
Adoucisseur d'eau intégré	Oui
Réglage hauteur panier supérieur	Oui
Voyant de sel et liquide de rinçage	Oui
Matériau de la cuve	Acier inoxydable

FOIRE AUX QUESTIONS - LSPA 720A.1 X/HA HOTPOINT

Comment installer mon lave-vaisselle HOTPOINT LSPA 720A.1 X/HA ?

Placez l'appareil sur un sol plat et rigide. Réglez les pieds avant pour l'horizontalité. Raccordez le tuyau d'amenée d'eau à un robinet 3/4 gaz (eau froide ou chaude max 60°C). Le tuyau d'évacuation doit être placé entre 40 et 80 cm du sol. Branchez la fiche à une prise avec terre. Consultez le manuel pour plus de détails.

Quel programme utiliser pour une vaisselle normalement sale ?

Utilisez le programme Normal (ou Eco pour économiser l'énergie). Pour une vaisselle très sale, choisissez Intensif. Pour une vaisselle peu sale et rapide, utilisez Rapide ou Quotidien.

Comment régler la dureté de l'eau ?

Éteignez l'appareil, ouvrez la porte. Tournez le sélecteur de programme sur le 5e programme, puis sur le 1er, puis à nouveau sur le 5e. Appuyez sur ON/OFF. Les voyants clignotent. Chaque programme correspond à un niveau de dureté (1 à 5). Le réglage usine est 3. Consultez le tableau de dureté dans le manuel pour choisir le bon niveau.

Que faire si la vaisselle est mal lavée ?

Vérifiez que les paniers ne sont pas trop chargés, que les bras de lavage tournent librement, et que les filtres sont propres. Assurez-vous d'utiliser le bon programme et la bonne dose de détergent. Si des traces blanches apparaissent, augmentez le dosage du sel ou du liquide de rinçage.

Comment nettoyer les filtres ?

Tournez le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le retirer. Enlevez le gobelet B en pressant les ailettes. Dégagez le filtre inox A. Nettoyez-les à l'eau courante avec une brosse non métallique. Remontez en ordre inverse. Ne retirez jamais la protection de la pompe.

Pourquoi le lave-vaisselle ne démarre-t-il pas ?

Vérifiez que la prise est branchée, la porte bien fermée, et que l'arrivée d'eau est ouverte. Éteignez l'appareil avec ON/OFF, attendez 1 minute, puis rallumez et sélectionnez un programme. Si l'alarme robinet clignote, ouvrez le robinet et attendez quelques minutes.

Comment charger le sel régénérant ?

Sortez le panier inférieur et dévissez le couvercle du réservoir à sel. Pour la première utilisation, remplissez d'eau à ras bord. Ajoutez environ 1 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir. Nettoyez le filetage, rincez le couvercle et revissez fermement. Effectuez cette opération juste avant un cycle de lavage.

Que faire en cas de fuite d'eau ?

Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil. Vérifiez que les tuyaux ne sont pas pliés ou endommagés. Si la fuite vient de l'intérieur, le dispositif anti-fuite coupe automatiquement l'arrivée d'eau. Contactez le service après-vente si nécessaire.

L'appareil est bruyant, que faire ?

Assurez-vous que la vaisselle ne s'entrechoque pas et que les bras de lavage tournent librement. Vérifiez que l'appareil est bien de niveau. Un excès de mousse peut aussi causer du bruit : réduisez la dose de détergent. Consultez la section 'Anomalies et remèdes' du manuel.

Comment utiliser le produit de rinçage ?

Ouvrez le réservoir en tournant le couvercle G dans le sens inverse des aiguilles d'une montre. Versez le liquide de rinçage sans déborder. Refermez. Le niveau de dosage peut être réglé de 1 à 6 avec un tournevis sur le dispositif F (réglage usine 4). Si la vaisselle a des traces, baissez le dosage ; si elle a des gouttes, augmentez-le.

MODE D'EMPLOI LSPA 720A.1 X/HA HOTPOINT

Fiche de produit, 26

Précautions et conseils, 27

Sécurité générale

Mise au rebut

Économies et respect de l'environnement

Installation et Service, 28-29

Mise en place et mise à niveau

Raccordements eau et électricité

Caractéristiques techniques

Conseils pour le premier lavage

Service

Description de l'appareil, 30

Vue d'ensemble

Tableau de bord

Charger les paniers, 31

Panier inférieur

Panier supérieur

Panier à couverts

Réglage du panier supérieur

Mise en marche et utilisation, 32

Mettre en marche le lave-vaisselle

Charger le produit de lavage

Programmes, 33

Tableau des programmes

Produit de rinçage et sel régénérant, 34

Charger le produit de rinçage

Charger le sel régénérant

Coupure de l'arrivée d'eau et du courant

Nettoyer le lave-vaisselle

Éviter les mauvaises odeurs

Nettoyer les bras de lavage

Nettoyage du filtre d'entrée d'eau

Nettoyer les filtres

En cas d'absence pendant de longues périodes

Anomalies et remèdes, 36

Fiche de produit
Marque	HOTPOINT/ARISTON
Modèle	LSPA+ 720A.1
Capacité nominale dans un environnement standard (1)	10
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevé)	A+
Consommation d"énergie par année en kWh (2)	237.0
Consommation d"énergie du cycle de lavage standard en kWh	0.81
Consommation d"energie en mode "off" en W	1.3
Consommation d"energie en mode "on" en W	3.0
Consommation d'eau par an en litres (3)	2800.0
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	180
Durée du mode "on" en minutes	10
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	49
Encastrable	Oui
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaiselle normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

Précautions et conseils

Cet appareil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil.

Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Cet appareil est destiné à un usage domestique ou à d'autres applications similaires, telles que :

• lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ;
• fermes ;
• utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel ;
• chambres d'hôtes.

Sécurité générale

• Cet électroménager n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés par un adulte pour éviter qu'ils ne jouent avec l'appareil.
• Cet appareil est créé pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher au lave-vaisselle pieds nus.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant avant d'effectuer tous travaux de nettoyage et d'entretien.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
• La directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Économies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l'attente de remplir l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (Voir Programmes).
• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :
• Pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d'eau et d'électricité utilisée.
• Pour une quantité réduite de vaisselle, choisir l'option Demi-charge* (voir Mise en marche et utilisation).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens.

Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.
• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C ; les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d'obtenir les mêmes résultats qu'à une température de 65°C.
• Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la durée de l'eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l'équilibre de la nature.

En cas de déménagement, transporter l'appareil verticalement ; si besoin est, l'incliner sur le dos.

Mise en place et mise à niveau

1. Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu* (voir feuille de montage).
3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de vibrations, bruits et déplacements.

* Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

Raccordements eau et électricité

L'adaptation des installations électriques et les travaux de plomberie de l'installation doivent être effectués par du personnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d'alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau de distribution de l'eau. Ne pas réutiliser les anciens tuyaux. Les tuyaux d'amenée et d'évacuation de l'eau et le câble d'alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Raccord du tuyau d'amenée de l'eau

• À une prise d'eau froide : bien visser le tuyau d'amenée à un robinet à embout filtré 3/4 gaz ; avant de visser, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés qui pourraient engorger l'appareil.
• À une prise d'eau chaude : en cas d'installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l'eau chaude de réseau ne dépassant pas 60 °C. Visser le tuyau au robinet en procédant comme pour la prise d'eau froide.

Si la longueur du tuyau d'amenée ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance). La pression de l'eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Attention à ce que le tuyau ne soit pas plié ou écrasé.

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.

Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A).

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirez le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle : - est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil. Quelques modèles sont équipés d'un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amenée de l'eau.

ATTENTION : TENSION DANGEREUSE !

Il ne faut en aucun cas couper le tuyau d'amenée de l'eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur ;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaisselle) ;
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte ;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n'utiliser ni rallonges ni prises multiples.

Après l'installation de l'appareil, le câble d'alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé. Afin d'éviter tout danger, faire changer le cordon d'alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

• Présent uniquement sur certains modèles.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Après l'installation, enlever les chevilles placées sur les paniers et les élastiques de blocage sur le panier supérieur (le cas échéant).

Juste avant le premier lavage, remplir complètement d'eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l'eau déborde. Sélectionner le degré de dureté de l'eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s'éteint.

Le manque de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élément chauffant.

Service

Avant d'appeler le service d'assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agréé.

Ne jamais faire appel à des techniciens non agréés.

Communiquer :

• le type d'anomalie ;
• le modèle de l'appareil (Mod.) ;
• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

RÈGLEMENT SUR L'ÉCOCONCEPTION

Le cycle de lavage ECO est le programme standard auquel se réfèrent les données de l'étiquette énergie. Ce cycle est prévu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Consommations en veille : Consommation en mode laissé sous tension : 3 W - Consommation en mode arrêt : 1,3 W

Tableau des consommations pour les cycles principaux

	Conditions standard*			Conditions usager**
	Consommation d'énergie (KWh/cycle)	Consommation d'eau (litre/cycle)	Durée (min/cycle)	Consommation d'énergie (KWh/cycle)	Consommation d'eau (litre/cycle)	Durée (min/cycle)
INTENSIF	1,30	14	150	1,15	14	140
NORMAL	1,05	14	115	0,95	13	110

• Les données du programme sont des valeurs de mesure de laboratoire obtenues selon la norme européenne EN 50242. ** Les données sont obtenues en effectuant des mesures dans les conditions d'utilisation et de charge de la vaisselle de l'usage.

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande a été activée : allumage, fin de cycle, etc.

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe (selon le modèle de lave-vaisselle).

Affichage* (display-LCD) d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel, la température, etc.

Caracteristiques techniques
Dimensions	largeur 44,5 cm hauteur 82 cm profondeur 57 cm
Capacité	10 couverts standard
Pression eau d'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tension d'alimentation	Voir étiquette des caractéristiques
Puisance totale absorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparéil est conforme aux Directives Communautaires suivantes: - 2006/95/EC (Basse Tension) - 2004/108/EC (Compatible Electromagnétique) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etiquetage) -2012/19/EU (DEEE)

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord***

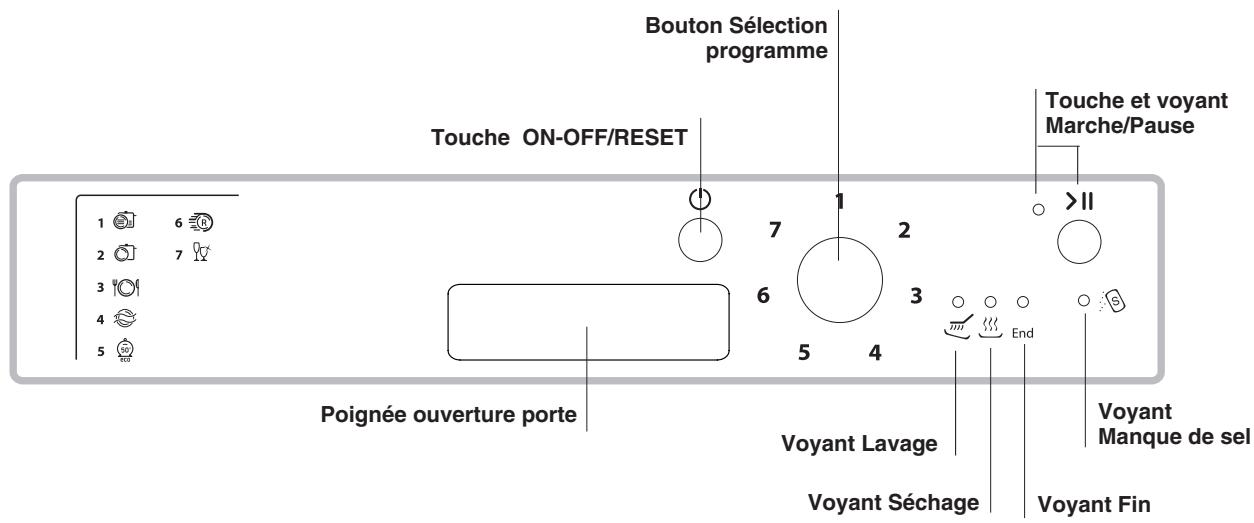

Tableau de bord

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Le nombre et les types de programmes et d'options varient selon le modèle de lave-vaisselle.

Avant de charger les paniers, débarrassez la vaisselle des déchets plus importants et videz les verres et les coupes. Rangez la vaisselle de manière à ce qu'elle ne bouge pas pour éviter tout risque de renversement.

Après avoir chargé le lave-vaisselle, assurez-vous que les bras de lavage tournent librement.

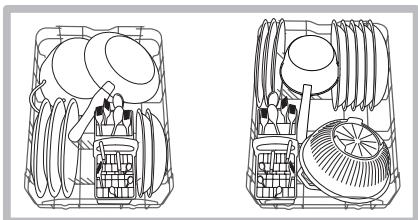

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc., selon les exemples de chargement.

Rangez de préférence sur les côtés du panier les plats de service et les grands couvercles, sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables* qui peuvent être placés à la verticale pour ranger des assiettes ou à l'horizontale pour ranger des casseroles et des saladiers.

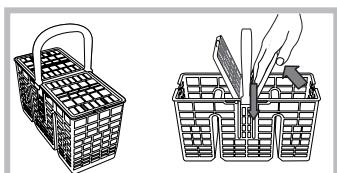

Panier à couverts

Le panier à couverts peut varier selon le modèle de lave-vaisselle.

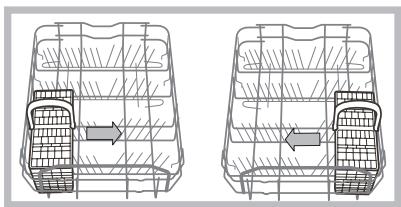

Le panier à couverts doit être placé à l'avant dans le panier du bas où il peut coulisser parmi les accessoires fixes, ou sur le panier du haut dans le cas d'un lavage à demi-charge (sur les appareils dotés de cette fonction).

• Il est équipé de rabats coulissants qui permettent de mieux ranger les couverts.

À ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement du panier à couverts

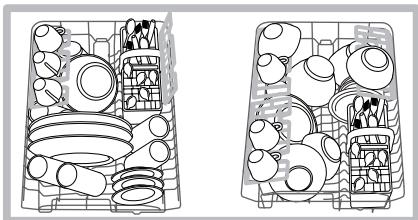

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les exemples de chargement.

• Tasses et tasses à café, couteaux longs et pointus, couverts de service : les placer sur les étagères rabattables**.

Étagères rabattables à inclinaison variable*

• L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de séchage.

Inclinaison A, Inclinaison B, Inclinaison C

• Soulever l'étagère rabattable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier d'un seul côté.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu'à ce que les roues avant entrent elles aussi et refermer les butées (voir figure).

Si le panier est équipé de poignées Espace double* (voir figure), sortir le panier du haut en fin de course, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Vaisselle n'allant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.
• Objets en aluminium, cuivre, laiton ou étain. Vaisselle en plastique thermorésistant.
• Porcelaines anciennes ou peintes à la main.
• Argenterie ancienne. Les pièces d'argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s'être assuré qu'elles ne touchent pas à d'autres métaux.

Nous conseillons d'utiliser de la vaisselle lavable au lave-vaisselle.

• Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Appuyer sur la touche ON-OFF : tous les voyants du bandeau de commande s'allument pendant quelques secondes.
3. Ouvrir la porte et doser le produit de lavage (voir plus bas).
4. Charger les paniers (voir « Charger les paniers ») et fermer la porte.
5. Pour sélectionner le programme souhaité, tourner le bouton de SÉLECTION PROGRAMME dans le sens des aiguilles d'une montre : amener le repère en face du symbole ou du numéro du programme. Le voyant de la touche MARCHE/Pause clignote.
6. Sélectionner les options de lavage (voir ci-contre).
7. Appuyer sur la touche MARCHE pour démarrer ; le voyant cesse de clignoter (lumière fixe). Le voyant correspondant au lavage s'allume pour signaler le démarrage du programme.
8. À la fin du programme, la touche FIN s'allume (lumière fixe). Éteindre l'appareil en appuyant sur la touche ON-OFF, fermer le robinet d'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. A - Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation.

Modifier un programme en cours

En cas d'erreur de sélection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Pause (la touche se met à clignoter), ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle redémarre.

Appuyer sur la touche Marche/Pause pour mettre l'appareil en pause ; le programme et le départ différé éventuellement sélectionné sont stoppés.

Pendant cette phase, aucun changement de programme n'est possible.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l'environnement.

N'utiliser que du produit de lavage spécial lave-vaisselle. NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A : Produit de lavage

bac B : Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.
2. Pour doser le produit de lavage, se reporter au Tableau des programmes :
3. en poudre : bacs A et B.
4. pastilles : si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle ; s'il en prévoit 2, mettre

la deuxième dans le fond de la cuve.

1. Éliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'au déclic.

En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage.

Le nombre et les types de programmes et d'options varient selon le modèle de lave-vaisselle.

Indications sur lechioï des programmes	Programme	Produit de lavage (A) = bac A (B) = bac B			Programmes prévoyant le séchage	Options	Durée du programme (tolérance ±10% Hrs. Min
		Poudre	Liquide	Pastilles
Vaiselle et casseroles très sales (déconseilé pour la vaiselle fragile)	1.Intensif	25 g (A)	25 ml (A)	1 (A)	Oui	Non	2:25'
Vaiselle et casseroles normalement sales. Programme standard quotidien.	2. Normal	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Oui	Non	1:50'
Vaiselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poèle).	3. Quotidien	25 g (A)	25 ml (A)	1 (A)	Non	Non	1:00'
Lavage préalable dans l'atte de compléter le chargement au repas suivant	4. Trempage	Non	Non	Non	Non	Non	0:08'
Lavage écologique à faible consommation d'électricité pour vaiselle et casseroles.	5. Eco*	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Oui	Non	3:00'
Cycle économique et rapide pour vaiselle peu sale, tout de suite après l'usage. (2 assiettes +2 verres + 4 couverts +1 casserole + 1 petite poèle)	6. Rapide	21 g (A)	21 ml (A)	1 (A)	Non	Non	0:35'
Cycle économique et rapide pour vaiselle fragile ne supportant pas les haute températures, tout de suite après l'usage. (verres à pied dans le panier supérieur+ assiettes fragiles, dans le panier inférieur).	7. Cristal	25 g (A)	25 ml (A)	1 (A)	Oui	Non	1:35'

Remarques :

Pour obtenir des performances optimales avec les programmes "Quotidien" et "Rapide/Speed", il est conseillé de respecter le nombre de couverts indiqué.

• Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes, mais c'est aussi celui qui consomme le moins d'énergie et qui respecte le plus l'environnement.

Note pour les laboratoires d'essai : pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]

Pour simplifier le dosage du produit de lavage, prendre note que :

1 cuillère à soupe = 15 g de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 g de poudre = 5 ml de liquide environ

N'utiliser que des produits de lavage spéciaux pour lave-vaisselle.

Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main.

Se conformer aux instructions reportées sur l'emballage.

En cas d'utilisation d'un produit multifonction, pas besoin d'ajouter de produit de rinçage, mais nous conseillons par contre d'ajouter du sel, surtout en cas d'eau dure ou très dure. Se conformer aux instructions reportées sur l'emballage.

S'il n'y a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL et PRODUIT DE RINÇAGE restent allumés.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l'eau de la surface et évite ainsi la formation de traces ou de taches.

Il faut remplir le réservoir à produit de rinçage :

• quand le voyant PRODUIT DE RINÇAGE* du bandeau / display s'allume ;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d'une montre.
2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rinçage peut être réglé. À l'aide d'un tournevis, agir sur le dispositif de réglage (F) et l'amener sur une des 6 positions au besoin (il est réglé en usine sur 4) :

• Si la vaisselle présente des traces, l'amener sur des chiffres plus bas (1-3).
• S'il y a des gouttes d'eau ou des taches de calcaire, le régler sur des chiffres plus élevés (4-6).

Réglage de la dureté de l'eau

Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'effectuer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau. - Éteindre l'appareil à l'aide de la touche ON/OFF et ouvrir la porte. - Placer le bouton SÉLECTION PROGRAMME d'abord sur le 5ème programme puis successivement sur le 1er et à nouveau sur le 5ème. - Appuyer sur la touche ON/OFF, les voyants des phases du cycle se mettent à clignoter, la sélection du degré de dureté est

alors possible. À chaque programme son degré de dureté : Par ex. : 1er programme, degré de dureté 1

2ème programme, degré de dureté 2, etc., jusqu'à 5 niveaux maximum.

(L'adoucisseur d'eau est réglé en usine sur le niveau 3)

• Pour quitter cette fonction, attendre quelques secondes ou appuyer sur une touche des options* ou éteindre l'appareil à l'aide de la touche ON/OFF.

En cas d'utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de durée et de l'eau				Autonomie moyen** réservoir à sel
niveau	°dH	°fH	mmol/l	mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5*	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * la sélection 5 peut prolonger la durée. ** avec 1 cycle de lavage par jour.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, s'assurer que le réservoir à sel n'est jamais vide. Le sel régénérant élimine le calcaire présent dans l'eau et évite ainsi qu'il ne se dépose sur la vaisselle.

Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli :

• quand le flotteur vert* n'est plus visible à travers le couvercle du sel ;
• quand le voyant SEL* du bandeau/display s'allume ;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir* (voir figure) pour remplir

le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

1. Enlever l'entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert)

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussi la solution saline qui a débordé. * Présent uniquement sur certains modèles.

Coupure de l'arrivée d'eau et de courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Éviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l'eau : il faut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles d'une montre).

Il faut remonter le bras gicleur supérieur, orifices orientés vers le haut.

Pour démonter le bras de lavage inférieur, tirer vers le haut.

Nettoyage du filtre d'entrée d'eau*

Si les tuyaux d'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.

• Présent uniquement sur certains modèles.

Nettoyer périodiquement le filtre d'entrée de l'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau, retirer le filtre et le laver soigneusement à l'eau courante.
• Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

• Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit :
• Tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
• Exercer une légère pression sur les ailettes latérales du gobelet filtré B pour le faire sortir (Fig. 2);
• Dégager le filtré inox A. (fig. 3).
• Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig.4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte.
• Au retour, effectuer un lavage à vide.

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies:	Causes / Solutions possibles:
Le lave-vaisselle ne démarre pas ou n'obéit pas aux commandes	• Eteindre l'appareil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et préselectionner le programme. • La fiche n'est pas bien branchée dans la prise de courant. • La porte du lave-vaisselle n'est pas bien fermée.
La porte ne ferme pas	• La serrure est enclenchée; pousser énergiquement sur la porte jusqu'àu "click".
Le lave-vaisselle ne vidange pas.	• Le programme n'est pas encore terminé. • Le tuyau d'évacuation de l'eau est pié (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture.
Le lave-vaisselle est bruyant.	• La vaisselle s'entrechoque ou butte contre les bras de lavage. • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation).
La vaisselle et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Il manque du sel régénérant ou son réglage n'est pas ajusté à la durée de l'eau (voir Produit de rincege et sel). • Le couvercle du réservoir à sel n'est pas bien fermé. • Il n'y a plus de produit de rincege ou son dosage est insuffisant.
La vaisselle et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincege est excessif.
La vaisselle n'est pas sèche.	• Un programme sans séchage a été sélectionné. • Il n'y a plus de produit de rincege ou son dosage est insuffisant (voir Produit de rincege et sel). • Le réglage du produit de rincege n'est pas approprié. • La vaisselle est en matière antiadhésif ou en plastique.
La vaisselle n'est pas propre.	• Les paniers sont trop charges (voir Charger les paniers). • La vaisselle n'est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rincege n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et sein). • Il manque du sel régénérant (voir Produit de rincege et sel).
Il n'y a pas d'acciviée d'eau - Alarme robinet fermé. (des bips* courts retentissent) (clignotement des voyants, Séchage et Fin)	• Il y a une coupure d'eau. • Le tuyau d'acciviée de l'eau est pié (voir Installation). • Ouvrir le robinet, l'appareil se met en marche au bout de quelques minutes. • L'appareil s'est broqué car vous n'avez pas donné suite aux bips* d'ajtestissement. Eteindre l'appareil à l'aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l'appareil et le remettre en marche.
Alarme sur le tuyau d'acciviée de l'eau/Filtre arrivée eau bouché. (clignotement des voyageurs Lavage, Séchage et Fin)	• Appuyer sur la touche ON/OFF pour éteindre l'appareil. Fermer le robinet de l'eau pour éviter tout risque d'inondation, débrancher la fiche de la prise de courant. S'assurer que le filtre d'acciviée de l'eau n'est pas bouché par des impuretés. (voir chapitre "Entretien et Soin")

• Présent uniquement sur certains modèles.
