MANUALE UTENTE LSPA 720A.1 X/HA HOTPOINT

Precauzioni e consigli, 3

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Installazione e Assistenza, 4-5

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Avvertenze per il primo lavaggio

Descrizione dell'apparecchio, 6

Vista d'insieme

Pannello comandi

Caricare i cesti, 7

Cesto inferiore

Cesto superiore

Regolazione cesto superiore

LSPA+ 720A.1

Avvioeutilizzo,8

Avviare la lavastoviglie

Caricare il detersivo

Programmi, 9

Tabella dei programmi

Brillantante e sale rigenerante, 10

Caricare il brillante

Caricare il sale rigenerante

Manutenzione e cura, 11

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare icattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Pulire i filtri

Se ci si assenta per lunghi periodi

Anomalie e rimedi, 12

Scheda prodotto
Marchio	HOTPOINT ARISTON
Modello	LSPA+ 720A.1
Capacità nominale in numero di coperti standard (1)	10
Classe di efficienza energetica su una Scala da A+++ (bassi consumi) a D (alti consumi)	A+
Consumo energetico annuo in kWh (2)	237.0
Consumo energetico del ciclo di lavaggio standard in kWh	0.81
Consumo di potenza nel modo spento in W	1.3
Consumo di potenza nel modo lasciato acceso in W	3.0
Consumo di acqua annuo in litri (3)	2800.0
Classe di efficacia di asciugatura su una Scala da G (efficacia minima) ad A (efficacia massima)	A
Durata del programma per il ciclo di lavaggio standard in minuti	10'
Durata del modo lasciato acceso in minuti	10
Rumore in dB(A) re 1 pW	49
Prodotto da incasso	Si
NOTE
1) L'informazione sull'etichetta e sulla schedafanno riferimento al programma standard di lavaggio, quello programma è adatto per lavare stoviglia che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO.
2) Consumo di energia basato su 280 clici annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la fine ciclo. Il consumo effettivo dipende da come viene usato l'elettrodomestico.
3) Basato su 280 clici di lavaggio standard. Il consumo effettivo dipende delle modalità di utilizzo dell'apparecchio.

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:
- aree adibite a cucina per il personale in negoti, uffici ed altri ambienti di lavoro;
-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Sicurezza generale

• Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsable della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico, solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia et temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• E necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente prima di effettuire operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il significolo del cesto n Barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare rispettol l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programmi).

• Selezionare un programma adatto al tipo di stoviglia e al grado di sporco consultando la Tabella dei programmi:

• per stoviglia normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

• se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).
• Se il proprioio contratto di erogazione dell'energia elettrica preveDE fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tarifffa ridotta. L'opzione Partenza RITardata* (vedi'Avvio e utilizzo)puo aiutare a organizzare i lavaggi in tal senso.

Detersiviswana fosfati,swana cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi sono fospati e sono cloro che sono i più indicati per la tutela dell'ambiente.
• Glienzimi sviluppano un'azione particolaremente efficace con temperature prossime ai 50^ , per cui con i detersivi conenzimi si possono impostare lavaggi aasse temperature e ottenerere gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alleindicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglia per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Installazione e Assistenza

In caso di trasloco tenere l'apparecchio in posizione vertical; se fosse necessario, inclinarlo sul lato posteriore.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo adeire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio più sono che essere incassato sotto a un piano di lavoro continu* (vedi foglio di Montaggio).
3. Posizione are la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.

4^ . Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8 mm., girando in senso orario per;aumentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
A La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
L'apparechio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorare installmente.

Collegamento del tubo di carico dell'acqua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca fileettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui non sono alimentata con acqua calda di rete purché non superi la temperatura di 60^ .

A Avvitare il tubo al rubinetto come descripto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un lavoro specializzato o a un technique autorizzato (vedi Assistenza).
A La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico, alla piegarlo, a una conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o piano d'appoggio della lavastoviglie (A).

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallaggio sono in caso di rottrura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non delve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglie);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche sulla controta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostuzione della spina a un technician autorizzato (vedi Assistenza), non usare prolonghe o prese multiple.

Ad appearecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilemente raggiungibili.
A Il cavo non deve subire piegature o compressioni.

A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)

A L'Azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente fatto al ripiano in legno per proteggerlo alla eventuale condensa.

Dati Tecnici
Dimensioni	Larghezza cm. 44,5 Altezza cm. 82 Profondità cm. 57
Capacità	10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatible Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etichettatura) -2012/19/EU (RAEE)

Avvertenze per il primo lavaggio

Dopo l'installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattimento sul cesto superiore (dove presenti).

Immediatamente prima del primo lavaggio, riempire completamente d'accua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'accua trabocchi. Selezionare il livello di direzza dell'accua (vedi tabella capitolo Brillantante e sale rigenerante). Dopio il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

La macchina, è dotata di segnali acustici/toni (secondo il modello d'lavastoviglie) che avvisano dell'avvenuto lavoro: accensione, fine ciclo ecc..

I symboli/spie/led luminosi presenti sul pannello comandi/ display, possono variare di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglia).

Il display*, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc...

Assistenza

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riavviare il programma per controllare se l'inconveniente è stato ovviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio (vedi Descrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

È arrivò 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il situ www.aristonchannel.com.

• Presente solo su alcuni modelli.

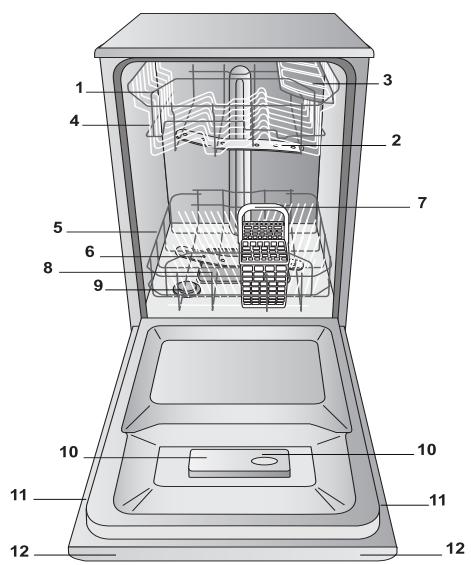

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetto caratteristiche
12. Pannello comandi***

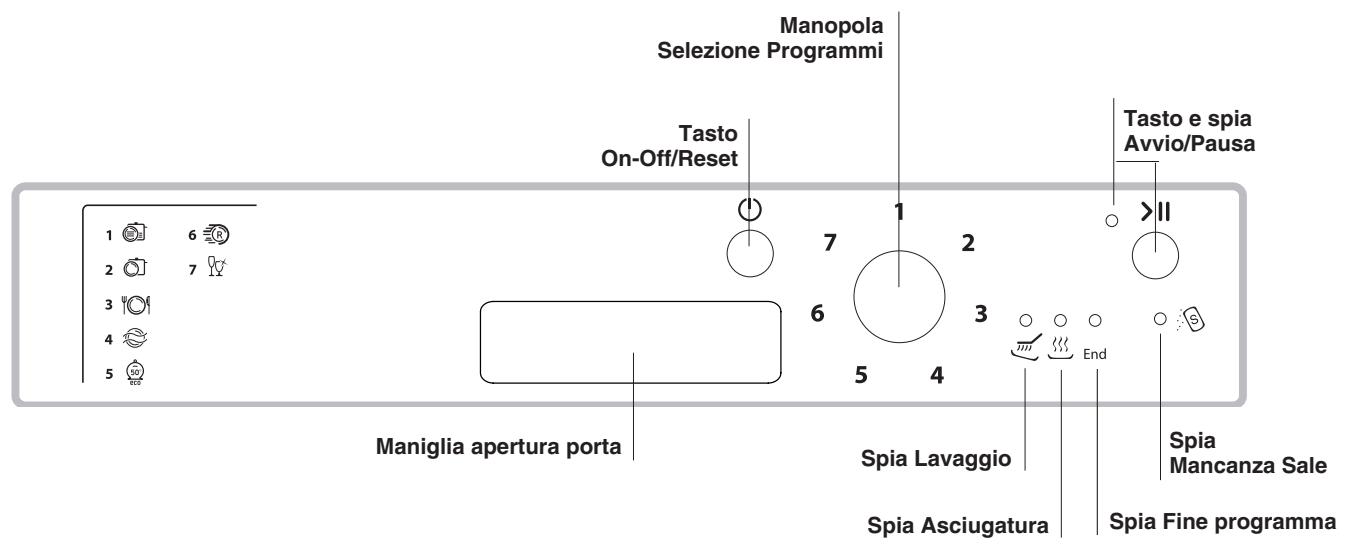

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Prima di caricare i cesti, eliminare delle stoviglia i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento.

Piatti e coperchi grande vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell'irroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistematiche dei piatti oppure in posizione orizzontale per sostemare pentole e insalatiere.

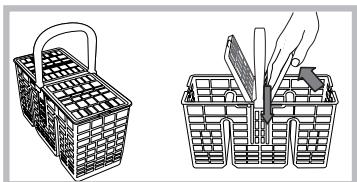

Cestino delle posate

Il cestino delle posate più essere di tipo diverso a seconda dei modelli di lavastoviglia.

Il cestino delle posate deve essere positizonato frontalmente sul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sul cesto superiore, soluzione indica quando si esgue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione).

• E'munitodi ribaltine scorrevoli che consentono una sistematicione ottimale delle posate.

A I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

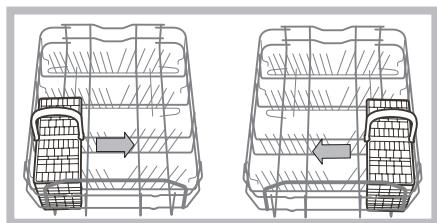

Esempi di posizionamento dei cestini posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini, insalatiereasse, padelle, pentole bassepocospore, secondo gli Esempi di caricamento.

• Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**.

Ribaltine ad inclinazione variabile*

• L'inclinazione consente di-acquiretare maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

Inclinazione A Inclinazione B Inclinazione C

• Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell'inclinazione desiderata.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile系統are il cesto superiore in posizione alta o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Apriere i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriors e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

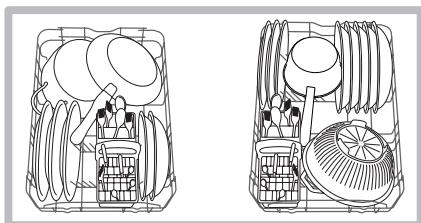

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica può essere lavata con un programma delicato e accertandosi che non sia aicontatto con altri metalli.

A Si consiglia l'utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

• Presente solo in alcuni modelli.
  **Variabili per numero e posizione.

Avviare la lavastoviglie

1. Apriere il rubinetto dell'accua.
2. Premere il tasto ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.
3. Aprière la porta e dosare il detersivo (vedi除去).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.
5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincidere la tacco sulla manopola con il numero o il symbolo del programma. La spia relativa al tasto AVVIO/PAUSA pulsa.
6. Selezionare le opzioni di lavaggio (vedi pagina opzioni).
7. Avviare premendo il tasto AVVIO, la spia smette di pulsare e diventa a luce fissa. L'accensione della spia relativa al lavaggio avvisa dell'inizio del programma.
8. Alla fine del programma si illumina la spia FINE (luce fissa). Spagnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'accua e staccare la spina alla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

A - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

Modificare un programme in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolongata del tasting ON/OFF/Reset, riaccenderla con lo stesso tasting e selezionare nuovamente programma e opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Apire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/Pausa (luce fissa): il ciclo riprende.

A Premendo il tasting Avvio/Pausa per mettere in pausa la macchina, si interrompe sua il programma sua l'Avvio Ritardato se impostato.

Inquesta fase non si cui ociarileprogramma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A Utilizzare solo detersivo per lavastoviglie.
A NON UTILIZZARE detersivi per lavaggio a mano.
A Un utilizzo eccessivo di detersivo cui si rilevui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le miglior i prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.
2. Dosare il detersivo consultando la Tabela dei programmi:
3. in polvere: vaschette A e B.
4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando

ne richiede 2, mettere la seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

A Se le stoviglie sono peu sporche o sono state sciacquate precedentemente在整个 aqua, ridurre sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata delprogramma(toleranza±10%) Hrs. Min.
		polvere	liquido	pastiglie
Stoviglia e pentole molto sporche (da non usare per pezzi delicati).	1. Intensivo	25 g (A)	25 ml (A)	1 (A)	Si	No	2:25'
Stoviglia e pentole normalmente sporche. Programma standard giornaliero.	2. Normale	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Si	No	1:50'
Sporco quotidiano in quantità limitata.(4 coperti + 1 pentola + 1 padella).	3. Quotidiano	25 g (A)	25 ml (A)	1 (A)	No	No	1:00'
Lavaggio preliminare in attesa di completare il carico al pasto successivo.	4. Ammollo	No	No	No	No	No	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto a stoviglia e pentole.	5. Eco*	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Si	No	3:00'
Ciclo economico e veloce da utilizzare per stoviglia molto sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino)	6. Rapido	21 g (A)	21 ml (A)	1 (A)	No	No	0:35'
Ciclo economico e veloce per stoviglia delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto sueperiore + piatti delicati, nel cesto inferiore).	7. Cristalli	25 g (A)	25 ml (A)	1 (A)	Si	No	1:35'

Note:

le migliorie prestazioni dei programmi "Quotidiano e Rapido/Speed", si ottengono preferibilmente rispetto il numero di coperti specificati.

Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: ASSISTENZA_ [e-mail]

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaio da cucina = 5 g. di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire leindicazioni riportate sulla confezione.

A Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l'acqua è dura o molto dura.Seguire le indicazioni riportate sulla confezione.
Nonaggiungendo né sale né brillante è normale che le spie MANCANZA SALE e MANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillantante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, così che non rimangano striature o macchie.

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE*

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all'interno dellaVASCA.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 positioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numeroi bassi (1-3).
• se ci sono gocce d'acqua o macchie di calcare girare verso i numero alto (4-6).

Impostazione durezza dell'acqua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Ente erogatore dell'acqua potabile.

• Spagnere la macchina con il tasto ON/OFF e aprire la porta.
  -Posizione are la manopola SELEZIONE PROGRAMMA prima sul 5^ programmà ed in successe sul 1^ programmà e nuovamente sul 5^ .
  -Premere il tasting ON/OFF, le spie delle fasi ciclo lampeggiano; ora è possibile selezionare il livello di durezza. Ad agli programma corrisponde un livello di durezza:

Es: 1^ programmed, livello durezza 1
2^ programmà, livello durezza 2 ecc..ecc... fino ad un massimo di cinque* livelli.

(II decalcificatore è impostato alla fabbrica sul livello 3).

• Per uscire alla funzione attendere alcuni secondi o premere un tasting delle opzioni* o spegnere la macchina con il tasting ON/OFF.

Se si utilizzato le pastiglie multifunzione, riempire comunque il serbatoio del sale.

Tabella Durezze Acqua				Autonomia media** containitore sale
livello	°dH	°fH	mmol/l	mesi
1	0 - 6	0 - 10	0 - 1	7 mesi
2	6 - 11	11 - 20	1,1 - 2	5 mesi
3	12 - 17	21 - 30	2,1 - 3	3 mesi
4	17 - 34	31 - 60	3,1 - 6	2 mesi
5*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. * con impostazione 5 la durata più prolongarsi. ** con 1 lavaggio al giorno

(^ dH)= durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per ave buoni risultati di lavaggio è indispensable verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulstoviglie.

Il serbatoio del sale èosto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde* non èvisible osservando il tazzo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*;

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione are l'imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo (circa

1 kg); è normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l'acqua dalle quattro fissure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

A Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contentitore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e molto aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succeedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta versusl'alto.

L'irroratore inferiore si smonta tirandolo versusl'alto.

Pulizia del filtro entrada acqua*

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'acqua fino a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto doveenta l'acqua si intasi, danneggiando la lavastoviglie.

• Presente solo su alcuni modelli.

A Periodicamente, pulire ilhetto entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'acqua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente quello un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per ave buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarità.

La lavastoviglia non deve essere usataswana filtri o con，默认snganziato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguito le istruzioni sotto riportate:

• ruotare in senso antiorario il filtrro cilindrico C ed estrarlo (fig. 1).

• Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);
• Sfilare il piattochio inox A. (fig. 3).
• Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e riccollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente. • La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere energeticamente la porta sono a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato. • Il tubo di scarico dell'acqua è piegato (vedi Installazione). • Lo scarico del lavello è ostruito. • Il filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale). • Il tappo del serbatoio del sale non è chiuso bene. • Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è eccessivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura. • Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materia antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistmate bene. • Gli irroratori non sono libero di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi). • Eccessiva presenza di schiuma: il detersivo non è dosato adeguamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato). • Il tappo delibrantante non è stato chiuso correttamente. • Il filtrò è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso. (si sentono dei brevi bip)* (lampeggiano velocimento le spie Asciguatura e Fine).	• Manca l'acqua nella rete idrica. • Il tubo di carico dell'acqua è piegato (vedi Installazione). • Apriere il rubinetto e l'apprecchio si avvia molto pochi minuti. • L'apprecchio si è bloccato perché non è intervenuti al suono dei bip*. Spagnere la macchina con il tasto ON/OFF, apriere il rubinetto e molto segno secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.
Allarme al tubo di carico dell'acqua/Filtrino entrata acqua intasato. (lampeggiano velocimento le spie: Lavaggio, Asciguatura e Fine)	• Spagnere la macchina premendo il tasto ON/OFF. Chiodere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente. Controllare che il filtrò entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura")

• Presente solo su alcuni modelli.

EN

English,13

Contents

Product Fiche, 14
