HASZNÁLATI ÚTMUTATÓ LSPA 720A.1 X/HA HOTPOINT

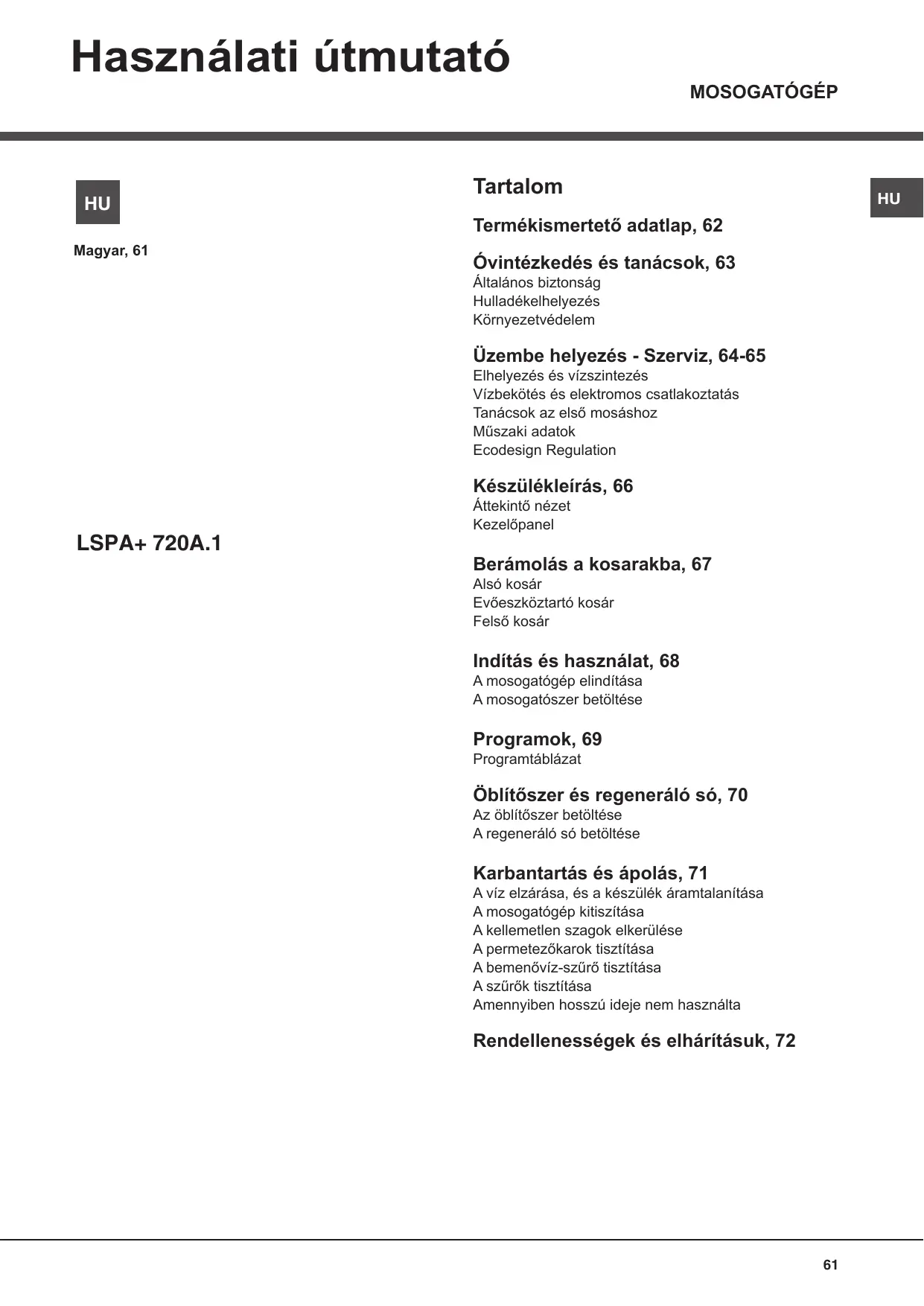

Termékismertető adatlap, 62 Óvintézkedés és tanácsok, 63 Általános biztonság Hulladékelhelyezés Környezetvédelem Üzembe helyezés - Szerviz, 64-65 Elhelyezés és vízszintezés Vízbekötés és elektromos csatlakoztatás Tanácsok az első mosáshoz Műszaki adatok Ecodesign Regulation Készülékleírás, 66 LSPA+ 720A.1 Áttekintő nézet Kezelőpanel Berámolás a kosarakba, 67 Alsó kosár Evőeszköztartó kosár Felső kosár Indítás és használat, 68 A mosogatógép elindítása A mosogatószer betöltése Programok, 69 Programtáblázat Öblítőszer és regeneráló só, 70 Az öblítőszer betöltése A regeneráló só betöltése Karbantartás és ápolás, 71 A víz elzárása, és a készülék áramtalanítása A mosogatógép kitiszítása A kellemetlen szagok elkerülése A permetezőkarok tisztítása A bemenővíz-szűrő tisztítása A szűrők tisztítása Amennyiben hosszú ideje nem használta Rendellenességek és elhárításuk, 72

Termékismertető adatlap

Termékismertető adatlap Márka HOTPOINT ARISTON Típusazonosító LSPA+ 720A.1 Előírt kapacitás szabványos terítékben kifejezve. (1)

Energiahatékonysági osztály A+++ (alacsony fogyasztás) osztálytól G (magas fogyasztás) osztályig.

Éves energiafogyasztás kWh/év-ben kifejezve. (2)

A szabványos tisztítási ciklus energiafogyasztása kWh-ban.

Energiafogyasztás kikapcsolt üzemmódban W-ban.

Energiafogyasztás bekapcsoéva hagyott üzemmódban W-ban.

Éves vízfogyasztás liter/évben kifejezve. (3)

Szárítóhatékonysági osztály G osztálytól (alacsony hatékonyság) A osztályig (magas hatékonyság).

Programidő normál tisztítási ciklus esetén percben kifejezve. 180’ A bekapcsolva hagyott üzemmód időtartama.

Zajkibocsátás dB(A)-ben kifejezve 1 pW hangteljesítményre vonatkoztatva.

Beépíthető modell. Igen Megjegyzés: 1) A címkén és az adatlapon található tájékoztatás a normál tisztítási ciklusra vonatkozik, amely program átlagosan szennyezett konyhai edények tisztítására alkalmas, valamint az energia- és a vízfogyasztás együttes figyelembevétele esetén ez a leghatékonyabb program. A normál tisztítási ciklus megfelel az Eco ciklusnak. 2) 280 hideg víztöltésű, normál tisztítási cikluson és az alacsony villamosenergia-fogyasztású üzemmódokon alapul. A tényleges energiafogyasztás a készülék üzemeltetési módjától függ.

3) 280 normál tisztítási cikluson alapul. A tényleges vízfogyasztás a készülék üzemeltetési módjától függ.

Óvintézkedés és tanácsok Őrizze meg a kézikönyvet, hogy bármikor használhassa! A mosogatógép értékesítése, átadása, és/vagy áthelyezése esetén biztosítsa, hogy a kézikönyv a készülékkel együtt maradjon! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról. Költözködés esetén a készüléket tartsa függőleges helyzetben; ha ez nem lehetséges, a hátsó oldalára döntse! Ezt a készüléket háztartási használatra, illetve ahhoz hasonló alkalmazásokra tervezték, pl.: - konyhaként kialakított területek bolti, irodai és egyéb munkakörnyezetben dolgozó személyzet számára; - vidéki házak; - szállodai, moteli és egyéb lakókörnyezetben lakó ügyfelek által való használat; - bed and breakfast. Általános biztonság

• Ezt a háztartási gépet működtetésre alkalmatlan személyek (a gyerekeket is beleértve) nem használhatják, kivéve, amennyiben ezeket a személyeket egy, a biztonságukért felelős személy felügyeli, illetve a készülék használatát nekik elmagyarázza.
• Felnőttnek kell vigyáznia arra, hogy a gyerekek ne játsszanak a háztartási géppel.
• A készüléket otthoni, nem üzemszerű használatra tervezték.
• A készüléket csak felnőtt használhatja edények háztartási mosogatására, kizárólag az útmutatóban leírt utasítások szerint.
• A készülék nem állítható föl a szabadban – még akkor sem, ha a hely védett – mert nagyon veszélyes kitenni esőnek és viharoknak.
• Ne érjen a mosogatógéphez mezítláb!
• A dugót ne a tápkábelnél, hanem a csatlakozódugónál fogva húzza ki az aljzatból!
• Ha a készüléken tisztítást vagy karbantartást végez, mindig zárja el a vízcsapot, és húzza ki a dugót a konnektorból!
• Meghibásodás esetén semmiképp ne próbálja megjavítani a belső szerkezeteket!
• Soha ne érintse meg az ellenállást!
• Ne támaszkodjon és ne üljön a nyitott ajtóra: a készülék felbillenhet!
• Ne hagyja nyitva az ajtót, mert a készülék felbillenhet!
• A mosogatószert és az öblítőszert tartsa távol a gyerekektől!
• A csomagolóanyag nem gyerekjáték!

• Csak néhány modellnél tartozék. Hulladékelhelyezés

• A csomagolóanyagok megsemmisítése: tartsa be a helyi előírásokat, így a csomagolóanyagok újrahasznosíthatók!
• Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EK irányelve előírja, hogy ezen hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket, az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében szelektíven kell gyűjteni! Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet. A tulajdonosok, háztartási készülékük forgalomból történő helyes kivonásával kapcsolatban, további információért a megfelelő közszolgálathoz, illetve a forgalmazóhoz is fordulhatnak. Környezetvédelem Takarítson meg vizet és energiát!

• A mosogatógépet csak tele indítsa el! Amíg arra vár, hogy megteljen a mosogatógép, a kellemetlen szagok keletkezését megelőzheti az Áztatás program lefuttatásával (lásd Programok).
• A Programtáblázat alapján válasszon az edényeknek és szennyezettségük mértékének megfelelő programot: - Normál szennyezettségű edényekhez használja a Gazdaságos programot, mely alacsony energiafogyasztást és vízfogyasztást biztosít! - Kis mennyiségű mosandó esetén kapcsolja be a Fél adag* opciót (lásd Indítás és használat)!
• Amennyiben az ön áramszolgáltatói szerződése idősávokhoz köti a fogyasztói árat, mosson az alacsony tarifájú időszakban! Ebben az esetben a Késleltetett indítás* opcióval (lásd Indítás és használat) beállíthatja a mosás kívánt idejét! Foszfátmentes, klórmentes, enzimes mosogatószerek

• Erősen ajánljuk a foszfátmentes és klórmentes mosogatószereket, melyek kevésbé károsítják a környezetet.
• Az enzimek 50 °C körüli hőmérsékleten különösen hatékonyak, ami miatt az enzimes mosogatószereknél a mosogatás hőmérsékletét alacsonyabbra lehet állítani, ennek ellenére ugyanazt az eredményt adja, mint egy 65 °C-os mosogatás.
• Amennyiben a mosogatószert a gyártói előírásoknak, a vízkeménységnek, és a szennyezettség mértékének megfelelően helyesen adagolja, elkerüli a pazarlást. Még a biológiailag lebomló fajtájú mosogatószerek is tartalmaznak olyan összetevőket, melyek megbontják a természet egyensúlyát.

Üzembe helyezés - Szerviz

Költözködés esetén a készüléket tartsa függőleges helyzetben; ha ez nem lehetséges, a hátsó oldalára döntse! Elhelyezés és vízszintezés

1. Csomagolja ki a készüléket, és ellenőrizze, hogy nem sérült-e

meg a szállítás során. Amennyiben megsérült, ne kösse be, hanem forduljon a viszonteladóhoz. A leeresztőcső bekötése A leeresztőcsövet – a cső megtörése nélkül – kösse legalább 4 cm átmérőjű lefolyóba. A leeresztőcsőnek a padlótól vagy a mosogatógép alátámasztási felületétől számítva 40 és 80 cm között kell lennie (A).

2. Helyezze el a mosogatógépet úgy, hogy oldalai, illetve hátlapja

nekifeküdjenek a szomszédos bútoroknak, falaknak. A készülék egybefüggő munkalap alá is beszerelhető* (lásd beszerelési útmutató).

3. A mosogatógépet sík és kemény padlóra állítsa. A készülék

vízszintbe állításakor a padló egyenetlenségeit az elülső lábak ki-, illetve becsavarásával kompenzálhatja. A pontos vízszintezéssel biztosítható a készülék stabilitása, megelőzhetők a rezonanciák és zajok, illetve a készülék nem fog elmozdulni. 4*. A hátsó lábak magasságának beállításához a mosogatógép alsó, elülső, középső részén található piros színű hatszögletű csavarjait állítsa be egy 8 mm-es hatszögletű csavarkulccsal – a magasság növeléséhez csavarja órairányban, a magasság csökkentéséhez pedig órairánnyal ellentétesen (lásd a dokumentációhoz mellékelt beépítési útmutatót). Vízbekötés és elektromos csatlakoztatás A vízbekötéshez és elektromos csatlakoztatáshoz szükséges átalakításokat csak szakember végezheti. Vigyázzon, hogy a mosogatógép nehogy rátegye a csövekre, vagy a tápkábelre! A készüléket új csövekkel kell a vízhálózatba bekötni. Ne használjon régi csöveket! A vízbevezetőcső, a leeresztőcső, valamint az elektromos tápkábel a kényelmes bekötés érdekében mind jobbra, mind balra elvezethető. A vízbevezetőcső bekötése

• Bekötés hidegvíz-vezetékbe: Csavarozza föl a vízbevezetőcsövet egy 3/4 hüvelykes menettel rendelkező vízcsapra; de előtte, a készülék eltömődésének megelőzése érdekében jól eressze ki a vizet, míg a vízsugár áttetszővé nem válik!
• Bekötés melegvíz-vezetékbe: Amennyiben Önöknél központi fűtőberendezés szolgáltatja a melegvizet, a mosogatógép a hálózati melegvízre is ráköthető, feltéve, hogy annak hőmérséklete nem haladja meg a 60 °C-ot. A hidegvíz-vezetéknél leírtak szerint csavarozza föl a csövet a csapra. Ha a vízbevezetőcső nem elég hosszú, forduljon szaküzlethez vagy meghatalmazott szakemberhez (lásd "Szerviz"). A víznyomásnak a Műszaki adatok táblázatában szereplő határértékek között kell lennie (lásd oldalt). Ügyeljen arra, hogy a csövön ne legyen se törés, se szűkület.

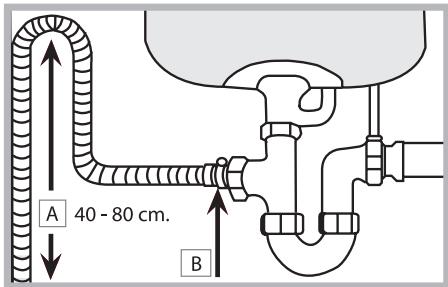

Mielőtt a leeresztőcsövet a mosogatószifonba becsatlakoztatja, távolítsa el a műanyag dugót (B). A vízkiömlés megakadályozása A víz kiömlésének megakadályozása érdekében a mosogatógép: - egy olyan rendszerrel van ellátva, mely rendellenességek esetén meggátolja a vízbetáplálást, illetve a készülékben rekedt víz kiengedését. Bizonyos modellek a New Acqua Stop * nevű kiegészítő biztonsági berendezéssel is rendelkeznek, mely a vízbevezetőcső megrongálódása esetén is megakadályozza a vízkiömlést. FIGYELEM! NAGYFESZÜLTSÉG! A vízbevezetőcsövet semmilyen körülmények között sem szabad elvágni, mivel nyomás alatt álló részeket tartalmaz. Elektromos csatlakoztatás Mielőtt bedugná a dugót a konnektorba, győződjön meg az alábbiakról:

• Az aljzatnak van földelése, és megfelel a törvény által előírtaknak.
• az aljzat képes elviselni a készülék ajtajának belső oldalán elhelyezett adattáblán feltüntetett maximális teljesítményfelvételt (lásd "A mosogatógép leírása");

• A tápfeszültség értéke a készülék ajtajának belső oldalán elhelyezett adattáblán feltüntetett értékek közé esik.
• Az aljzat kompatíbilis a készülék villásdugójával. Ellenkező esetben a hivatalos szakszervizzel cseréltesse le a villásdugót (lásd "Szerviz"). Ne használjon hosszabbítót vagy elosztót. Az elektromos tápkábelnek és a hálózati aljzatnak a készülék bekötése után is könnyen hozzáférhetőnek kell maradnia. A kábel ne legyen megtörve vagy összenyomva! Ha a tápkábel megsérül, a kockázatok megszüntetése végett a kábelt a gyártóval, illetve a legközelebbi szakszervizzel ki kell cseréltetni. (Lásd "Szerviz")

• Csak néhány modellnél tartozék. Vízlecsapódásgátló csík* A mosogatógép beszerelése után nyissa ki az ajtót, és ragassza az átlátszó öntapadó csíkot a fapolc alsó oldalára, hogy megvédje azt a kondenzvíztől. Tanácsok az első mosáshoz A beszerelés után távolítsa el a kosarakra helyezett betéteket és a felső kosáron lévő elasztikus tartóelemeket (ahol van). Az üzembe helyezés után, közvetlenül az első mosás előtt, a sótartályt töltse meg színültig vízzel, és csak ezután adjon hozzá nagyjából 1 kg sót (lásd Öblítőszer és regeneráló só): a víz túl fog csordulni. Válassza ki a vízkeménységet (lásd Öblítőszer és regeneráló só)! - A só betöltése után a SÓHIÁNYJELZO* lámpa kialszik. Amennyiben a sótartályba nem tölt sót, a vízlágyító berendezés és a fűtőszál tönkremehet. Szerviz

Mielőtt a szervizhez fordul:

• Győződjön meg arról, hogy a rendellenességet nem tudja maga elhárítani (lásd Rendellenességek és elhárításuk)!
• Ellenőrizze a hiba elhárításának sikerességét a program újraindításával!
• Amennyiben nem sikerült elhárítani, forduljon a hivatalos szakszervizhez! Soha ne forduljon nem hivatalos szerelőhöz! Közölje:
• a rendellenesség jellegét;
• a készülék modelljét (Mod.);
• a gyártási számot (S/N)! Ezen információkat a készüléken elhelyezett adattáblán találhatja (lásd Készülékleírás). Műszaki adatok Dimensões Szélesség 44,5 cm. Magasság 82 cm. Mélység 57 cm. Méretek 10 normál teríték Hálózati víznyomás 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Tápfeszültség Lásd adattábla Teljes felvett teljesítmény Lásd adattábla Olvadó biztosíték Lásd adattábla A készülék hangjelzésekkel/dallamokkal (mosogatógépmodellenként eltérő lehet ) jelzi vissza a parancsok végrehajtását: bekapcsolás, ciklus vége stb. A kezelőpanel/kijelző szimbólumai/jelzőlámpái/világító LED-jei több színnel is tudnak villogni vagy világítani. (mosogatógép-modellenként eltérő lehet). A kijelző* hasznos információkkal szolgál a beállított ciklus fajtájáról, a mosogatási/szárítási ciklusról, a maradékidőről, a hőmérsékletről stb. A készülék megfelel az alábbiuniós irányelveknek: -2006/95/EC (kisfeszültségi) -2004/108/EC (Az elektromágneses összeférhetõségrõl szóló) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Címkézés) -2012/19/CE ECODESIGN REGULATION ECO mosási ciklus ez az a normál program, melyre az energiafogyasztást jelölő címke vonatkozik; ez a ciklus normál szennyezettségű edények mosására szolgál, egyúttal ez az a program, mely az energia- és vízfogyasztás vonatkozásában ennél az edénytípusnál a leghatékonyabb. Ha kevesebbet szeretne fogyasztani, a mosogatógépet tele töltettel használja. Készenléti fogyasztás: Bekapcsolva hagyott mód fogyasztása 3,0 [W] – Kikapcsolt mód fogyasztása 1,3 [W] A főbb ciklusok fogyasztási táblázata Normál körülmények* Felhasználói körülmények** Energiafogyasztás [kWh/ciklus] Vízfogyasztás [l/ciklus] Idõtartam [perc/ciklus] Energiafogyasztás kWh/ciklus] Vízfogyasztás [l/ciklus] Idõtartam [perc/ciklus] INTENZÍV 1,30

• A program adatai az EN 50242 európai szabvány szerint számított laboratóriumilag mért értékek. ** Az adatok használati körülmények és felhasználói edénytöltet mellett lettek megállapítva.

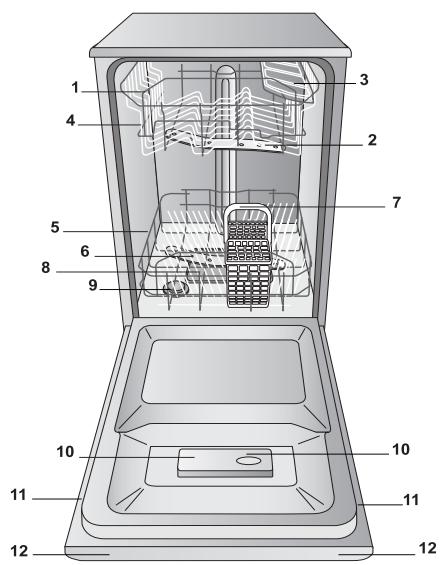

Felső kosár Felső permetezőkar Billenőpolc Kosármagasság szabályozó Alsó kosár Alsó permetezőkar Evőeszköztartó kosár Mosogatószűrő Sótartály Mosogatószeres és öblítőszeres rekesz Adattábla Kezelőpanel*** Kezelőpanel PROGRAMVÁLASZTÓ tárcsa ON/OFF-Reset gomb Ajtónyitó fogantyú MOSOGATÁS lámpa SZÁRÍTÁS lámpa ***Csak teljes beépítésű modelleknél. *Csak néhány modellnél tartozék. A programok és opciók száma és típusa a mosogatógép típusától függően változhat.

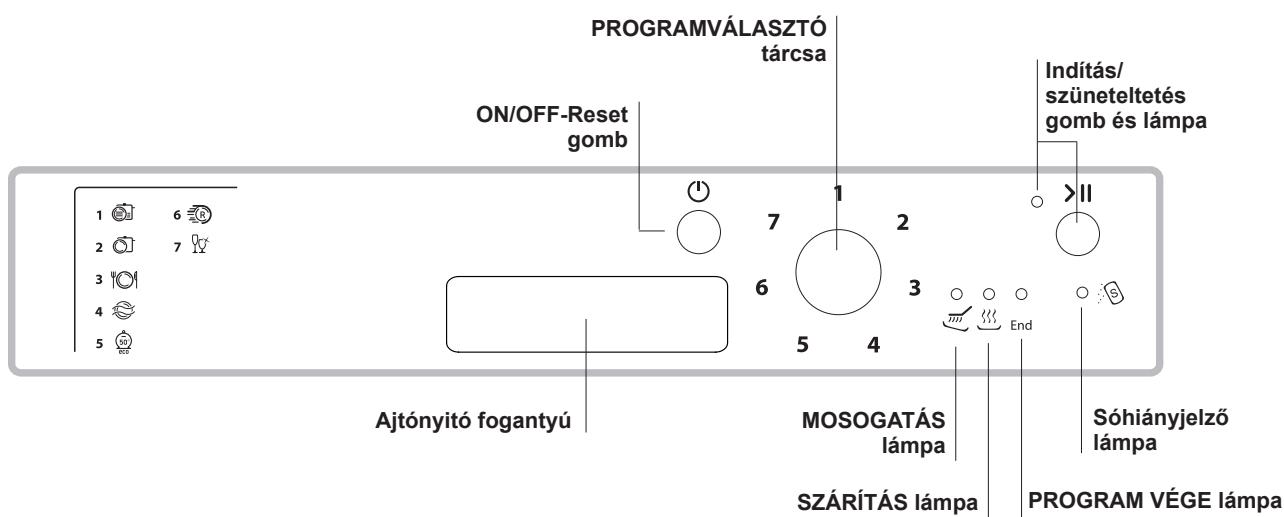

Indítás/ szüneteltetés gomb és lámpa Sóhiányjelző lámpa PROGRAM VÉGE lámpa Berámolás a kosarakba Mielőtt berámolna a kosarakba, távolítsa el az ételmaradékokat az edényekről, és öntse ki a poharakból és tálkákból a bennük maradt folyadékot. Az edényeket úgy helyezze el, hogy stabilan álljanak, és ne borulhassanak le. A berámolás után ellenőrizze, hogy a permetezőkarok szabadon el tudnak-e forogni! Alsó kosár Az alsó kosárba fazekakat, fedőket, tányérokat, salátástálakat, evőeszközöket stb.lehet berámolni a Berámolási minták szerint. A nagyobb tányérokat és fedőket a kosár szélein tanácsos elhelyezni, ügyelve arra, hogy ne akadályozzák a felső permetezőkart a forgásban. Bizonyos mosogatógép-modellek lehajtható részekkel * rendelkeznek, melyeket függőleges helyzetben tányérok, vízszintes helyzetben pedig fazekak és salátástálak elrendezésére lehet használni. Evőeszköztartó kosár Az evőeszköztartó kosár a mosogatógép típusától függően eltérő lehet. Az evőeszköztartó kosarat az alsó kosár elülső részén kell elhelyezni, becsúsztatva a fix betétekbe, vagy a felső kosárban kell elhelyezni (fél adagos mosogatás esetén ennek megoldási módjait a következő ábra mutatja). - A kosár eltolható billenőpolcokkal rendelkezik, melyek segítségével az evőeszközöket megfelelően el lehet rendezni. A lejtés B lejtés C lejtés

- Emelje fel a billenőpolcot, enyhén csúsztassa el, majd állítsa a kívánt lejtési szögre. A felső kosár magasságának beállítása Az edények elhelyezésének megkönnyítése érdekében a felső kosár magasabb, illetve alacsonyabb pozícióba állítható: A felső kosár magasságát lehetőleg ÜRES ÁLLAPOTBAN állítsa be! A kosarat sohase emelje vagy süllyessze csak egyik oldalánál fogva. Nyissa ki a kosár jobb- és baloldali sínjein az ütközőket, és húzza ki a kosarat; rakja a síneket feljebb vagy lejjebb, helyezze vissza a kosarat úgy, hogy az első görgők is a sínen legyenek, és zárja vissza az ütközőket (lásd ábra)! Amennyiben a kosár Dual Space fogantyúval* van ellátva (lásd ábra), húzza ki teljesen a felső kosarat, fogja meg a kosár oldalain lévő fogantyúkat, és mozgassa azokat feljebb vagy lejjebb – hagyja a helyére kattanni a kosarat. Berámolási minták a felső kosárra A késeket és a vágóeszközöket élükkel lefele kell behelyezni az evőeszköztartó kosárba, vagy vízszintesen a felső kosár billenőpolcaira. Az evőeszköztartó kosár elrendezési mintái Berámolási minták az alsó kosárra Felső kosár Rámolja be a kényes és könnyű edényeket: a poharakat, a teás- és kávéscsészéket, a tányérokat, a mély salátástálakat, a serpenyőket és az enyhén szennyezett mély fazekakat a Berámolási minták szerint!

• A csészéket és csészealjakat helyezze a billenőpolcra**!
• A hosszú és hegyes késeket, merőkanalakat helyezze a billenőpolcra**! Változtatható lejtésű billenőpolc* - A lejtés beállításával nagyobb teret nyerhet a felső kosárban, különféle szárhosszú talpas poharakat helyezhet el, és javíthatja a szárítás hatásfokát.

• Csak bizonyos modelleknél tartozék. ** Számuk és helyzetük változtatható. Mosogatógépes mosásra nem alkalmas edények

• Fa-, fanyelű vagy csontmarkolatú, illetve ragasztott tárgyak.
• Alumíniumból, vörös- vagy sárgarézből, cinből, illetve ónból készült tárgyak.
• Nem hőálló műanyag edények.
• Antik vagy kézzel festett porcelánok.
• Antik ezüstkészlet. Ellenben a nem antik ezüstkészlet a kíméletes programmal mosható, de ez esetben győződjön meg arról, hogy az ne érintkezzen más fémekkel! Tanácsos mosogatógépben mosható edényeket használni.

Indítás és használat

A mosogatógép elindítása A mosogatószer betöltése

1. Nyissa ki a vízcsapot.

2. Nyomja meg a BE/KI gombot: néhány másodpercig a

kezelőpanel valamennyi lámpája kigyullad.

3. Nyissa ki az ajtót, és adagolja be a mosogatószert (lásd

4. Rámoljon be a kosarakba (lásd Berámolás a kosarakba

fejezetet), és csukja be az ajtót.

5. A PROGRAMVÁLASZTÓ tekerőgomb órairányban

történő elforgatásával válassza ki a megfelelő programot: a tekerőgomb rovátkájának pontosan a program számán vagy szimbólumán kell állnia. Az INDÍTÁS/SZÜNETELTETÉS gomb lámpája villog.

6. Válassza ki a mosogatási opciókat* (lásd oldalt).

7. Indítsa el az INDÍTÁS gomb megnyomásával. A lámpa

abbahagyja a villogást és folytonos fénnyel világít. A mosás lámpájának kigyulladása a program kezdetére figyelmeztet.

8. A program végén kigyullad a VÉGE lámpa (folyamatos

fénnyel világít). A BE/KI gomb megnyomásával kapcsolja ki a készüléket, zárja el a vízcsapot, és húzza ki a dugót a konnektorból.

9. Az edények kiszedése előtt várjon néhány percet, hogy

nehogy megégesse magát. Az alsó kosárral kezdve rámolja ki a kosarakat. A mosogatás eredményessége a mosogatószer helyes adagolásán is múlik – túlzott használatával a mosás nem lesz hatékonyabb, csak a környezetszennyezés lesz nagyobb. - Az energiafogyasztás csökkentése érdekében a használat SZÜNETELÉSÉNEK bizonyos eseteiben a készülék automatikusan kikapcsol. Folyamatban lévő program módosítása Ha véletlenül rossz programot indított volna el, az indításkor még visszavonhatja: a mosogatás elindítása után a mosogatási ciklus módosításához a BE/KI/NULLÁZÁS gomb nyomva tartásával kapcsolja ki a készüléket, kapcsolja be ugyanezzel a gombbal, és válassza ki újból a kívánt programot és beállítást. Csak mosogatógépbe való mosogatószert használjon! NE HASZNÁLJON kézi mosogatószert! Tabletták használata csak azoknál a modelleknél javasolt, melyek rendelkeznek a MULTIFUNKCIÓS TABLETTÁK opcióval. Amennyiben túl sok mosogatószert használ, a ciklus végén a mosandón hab maradhat. A mosogatás és szárítás maximális hatásfokát csak úgy érheti el, ha por alakú mosogatószert, folyékony öblítőszert és sót használ. A rekesz: mosogatószer a mosáshoz B rekesz: mosogatószer az előmosáshoz

1. A D gomb megnyomásával

nyissa ki a C fedelet!

2. Adagolja be a mosogatószert

a Programtáblázat szerint:

• tabletta: amikor a programhoz 1 szükséges, helyezze be azt az A rekeszbe, és csukja le a fedelét; ha 2 kell, a másodikat a rekesz mélyére kell tenni.

3. Távolítsa el a mosogatószermaradványokat a rekesz pereméről, és kattanásig csukja le

Edények menet közbeni berámolása Nyomja meg az Indítás/szüneteltetés gombot (a gomb lámpája villogni kezd). Nyissa ki az ajtót, vigyázva a kiáramló gőzre, és rakja be az edényeket. Nyomja meg az INDÍTÁS/ SZÜNETELTETÉS gombot: a ciklus folytatódik. Az INDÍTÁS/SZÜNETELTETÉS gombnak a készülék szüneteltetése érdekében való megnyomásával a programot, vagy – ha be van állítva – a késleltetett indítást lehet megszakítani. Ebben a fázisban nem lehet módosítani a programot. Véletlen leállások Ha a mosogatás során kinyílik az ajtó vagy elmegy az áram, a program félbeszakad. Ha az ajtót becsukja, illetve visszatér az áram, a mosogatás onnan folytatódik, ahol korábban félbeszakadt.

• Csak néhány modellnél tartozék.

Programok Amennyiben az edények nem túl koszosak vagy korábban vízzel el lettek öblítve, csökkentse jelentősen a mosogatószer-adagot! A programok és opciók száma és típusa a mosogatógép típusától függően változhat. Javaslatok a program kiválasztásához Erősen szennyezett edények és fazekak (sérülékeny edényekhez nem használható). Normál szennyezettségű edények és fazekak. Standard mindennapi program Hétköznapi szennyezettség korlát ozott mennyiségben. (4 teríték + 1 fazék + 1 serpenyő) A következő fogásra előkészítő m osogatás Alacsony energiafogyasztású gaz daságos mosás edények és fazek ak számára. Gazdaságos és gyors ciklus kevé ssé szennyezett edények használ at utáni azonnali elmosogatásáho z. (2 tányér + 2 pohár + 4 evőesz köz+1 fazék+1 kis serpenyő) Gazdaságos és gyors ciklus közv etlen használat után a magas hő mérsékletre érzékenyebb, kényes edények számára. (talpas pohár felső kosár + kényes tányérok, alsó kosár ) Mosogatószer (A) = A rekesz (B) = B rekesz Program Szárítást tartalmazó Opciók programok Program időtartama (±10% eltérés) óra:perc’ por folyadék tabletta 25 g (A) 25 ml (A) 1 (A) Igen Nem 2:25’ 21 g (A) 4 g (B) 21 ml (A) 4 ml (B) 1 (A) Igen Nem 1:50’ 25 g (A) 25 ml (A) 1 (A) Nem Nem 1:00’ Nem Nem Nem Nem Nem 0:08’ 21 g (A) 4 g (B) 21 ml (A) 4 ml (B) 1 (A) Igen Nem 3:00’ 21 g (A) 21 ml (A) 1 (A) Nem Nem 0:35' 25 g (A) 25 ml (A) 1 (A) Igen Nem 1:35’

Megjegyzés: A Hétköznapi - Gyorsmosás/Speed program maximális hatékonyságát úgy érheti el, ha betartja a terítékek meghatározott számát. A mosogatószer adagolásának megkönnyítéséhez jó tudni, hogy: 1 evőkanál = nagyjából 15 gr. por = nagyjából 15 ml folyadék 1 teáskanál = nagyjából 5 gr. por = nagyjából 5 ml folyadék

• Az EN-50242 szabványnak megfelelő Gazdaságos program a többi programhoz képest hosszabb programidővel rendelkezik, mindenesetre ennek a legkisebb az energiafogyasztása, és még környezetkímélő is. Megjegyzés a vizsgáló laboratóriumok számára: az EN összehasonlító vizsgálatok körülményeivel kapcsolatos részletes információkért forduljon a következő címhez: ASSISTENZA_EN_LVS@indesitcompany.com

Öblítőszer és regeneráló só

Kizárólag mosogatógépekhez használatos termékeket használjon! Ne használjon se étkezési, se ipari sót, se kézi mosogatószert! Tartsa be a termék csomagolásán található utasításokat! Pl. az 1. program 1. keménységi szintet jelent. A 2. program 2. keménységi szintet stb... max. 5. szintig. (A vízlágyító berendezés gyárilag a 3. szintre van állítva). - A funkcióból való kilépéshez várjon nagyjából néhány másodpercet, vagy nyomjon meg egy opciógombot*, illetve a BE/KI gombbal kapcsolja ki a készüléket. Multifunkciós termék használata esetén nem szükséges öblítőszert használni, helyette tanácsos sót betölteni, különösen, ha a víz kemény vagy nagyon kemény. Tartsa be a termék csomagolásán található utasításokat! Multifunkciós tabletták használata esetén mindenképpen töltse meg a sótartályt. Ha nem tölt be se sót, se öblítőszert, a SÓHIÁNYJELZŐ LÁMPA* és ÖBLÍTŐSZERHIÁNYJELZŐ LÁMPA* égve marad. Az öblítőszer betöltése Az öblítőszerrel az edények könnyebben száradnak, mivel a felületükről a víz lepereg, és nem maradnak csíkok, illetve foltok. A öblítőszeres rekeszt akkor kell feltölteni,

• ha a kezelőpanelen kigyullad az ÖBLÍTŐSZERHIÁNY-JELZŐ lámpa*;

1. A kupak (G) órairánnyal

ellentétesen történő kicsavarásával nyissa ki a rekeszt!

2. Töltse be az öblítőszert,

vigyázva, nehogy mellé menjen! Ha mégis, száraz ronggyal azonnal törölje le!

3. Csavarja vissza a kupakot!

SOHA ne öntse az öblítőszert közvetlenül a mosogatótérbe! Állítsa be az öblítőszer adagolását! Ha nem elégedett a szárítás eredményével, módosítson az öblítőszer adagolásán! Egy csavarhúzóval forgassa el a szabályozót (F) a 6 pozíció egyikébe (gyárilag a 4-esre van beállítva):

• Amennyiben az edényeken fehér csíkok láthatók, csavarja kisebb értékre (1–3)!
• Ha az edényeken vízcseppek vagy vízkőfoltok találhatók, csavarja magasabb értékre (4–6)! A vízkeménység beállítása Minden egyes mosogatógép vízlágyító berendezéssel van ellátva, mely kifejezetten mosogatógépbe való regeneráló só használatával vízkőmentes vizet szolgáltat az edények mosogatásához. Ez a mosogatógép olyan szabályozással rendelkezik, mely csökkenti a környezetterhelést és a vízkeménységnek megfelelően optimalizálja a mosási teljesítményt. A víz keménységéről a hálózati ivóvíz szolgáltatójától kaphat felvilágosítást. - Az ON/OFF gombbal kapcsolja ki a készüléket, és nyissa ki az ajtót. - Forgassa a PROGRAMVÁLASZTÓ tekerőgombot az 5. programra, majd az 1. programra, végül ismét az 5. programra. - Nyomja meg az ON/OFF gombot, mire a ciklusjelző lámpák villogni kezdenek. A keménységi szintet immár ki lehet választani. Minden programhoz tartozik egy keménységi szint:

Vízkeménység-táblázat Szint

mmol/l 0-1 1,1 - 2 2,1 - 3 3,1 - 6 Egy sótartály-töltet átlagos élettartama** Hónapok 7 hónap 5 hónap 3 hónap 2 hónap 5* 34 - 50 61 - 90 6,1 - 9 2/3 hét 0 °fH és 10 °fH között tanácsos nem használni sót.

• az 5-ös program esetén az időtartam hosszabb lehet. ** napi 1 mosogatási ciklussal. (°dH = német keménységi fok – °fH = francia keménységi fok – mmol/l = millimol/liter) A regeneráló só betöltése A mosogatás eredményességéhez nélkülözhetetlen, hogy a sótartály sose ürüljön ki. A regeneráló só eltávolítja a vízből a vízkövet, így az nem rakódhat az edényekre. A sótartály a mosogatógép alsó részén található (lásd Készülékleírás), és fel kell tölteni:
• ha a sótartály kupakján a zöld szintjelző* nem látható;
• ha a kezelőpanelen kigyullad az ÖBLÍTŐSZERHIÁNY-JELZŐ lámpa*;

1. Húzza ki az alsó kosarat, és órairánnyal

ellentétesen csavarja le a tartály kupakját.

2. Csak az első használatbavétel alkalmával:

a tartályt a pereméig töltse fel vízzel.

3. Helyezze be a tölcsért* (lásd ábra), és a

tartályt töltse fel a pereméig sóval (kb. 1 kg) – nem baj, ha a víz kicsit túlcsordul.

4. Vegye ki a tölcsért*, törölje le a sót a tartály szájáról,

becsavarás előtt folyó csapvíz alatt, fejjel lefelé tartva öblítse el a kupakot úgy, hogy a víz átfolyjon a kupak alsó részén csillag alakban kiképzett négy résen. (Zöld szintjelzős sótartálykupak*) Javasoljuk, hogy ezt a műveletet minden egyes sóbetöltésnél hajtsa végre. Jól zárja vissza a kupakot, hogy a mosogatás során a mosogatószer nehogy behatolhasson a tartályba (ez helyrehozhatatlanul tönkreteheti a vízlágyítót). Ha szükséges, a mosási ciklus előtt töltse be a sót, és távolítsa el a sótartályból kicsordult sóoldatot!

• Csak néhány modellnél tartozék. Karbantartás és tisztítás A víz elzárása, és a készülék áramtalanítása

• A vízveszteségek elkerülése érdekében minden mosogatás után zárja el a vízcsapot!
• Ha a készüléken tisztítást vagy karbantartást végez, húzza ki a dugót a konnektorból! A mosogatógép kitiszítása

• A kezelőpanel külső felülete súrolószert nem tartalmazó vízzel átitatott ronggyal tisztítható. Ne használjon oldó- vagy súrolószereket!
• A belső mosogatótér faláról az esetleges foltokat ecetes vízzel átitatott ronggyal lehet lemosni. A kellemetlen szagok elkerülése

• Az ajtót mindig csak félig csukja be, hogy a pára nehogy beposhadjon!
• Rendszeresen tisztítsa meg egy nedves szivaccsal az ajtó, illetve a mosogatószeres rekeszek megfelelő zárását biztosító kerületi tömítéseket! Így eltávolíthatók az ételmaradékok, melyek elsődlegesen felelősek a kellemetlen szagokért. A permetezőkarok tisztítása Előfordulhat, hogy ételmaradékok tapadnak a permetezőkarokra, és eltömeszelik a permetezőnyílásokat: időnként ajánlatos ellenőrizni, és egy nem fémes szivaccsal megtisztítani. Mind a két permetezőkar leszerelhető. A felső permetezőkar leszereléséhez csavarozza ki órairánnyal ellentétesen a műanyag szorítócsavart! A felso permetezokart a furatokkal fölfelé kell felszerelni. Rendszeresen tisztítsa meg a csap kimeneténél elhelyezett bemenővíz-szűrőt. - Zárja el a vízcsapot. - Csavarja le teljesen a vízbevezetőcső végét, vegye ki a szűrőt, és óvatosan tisztítsa meg folyó vízsugár alatt. - Helyezze vissza a szűrőt, és csavarja vissza a csövet. A szűrők tisztítása A szűrőblokkot három szűrő alkotja, melyek a víz visszaforgatása mellett kiszűrik az ételmaradékokat a mosogatóvízből: a mosogatás eredményességéhez a szűrőket meg kell tisztítani. Rendszeresen tisztítsa meg a szűrőket! A mosogatógépet ne használja szűrők nélkül, illetve kikötött szűrőberendezéssel!
• Néhány mosás után ellenőrizze a szűrőblokkot, és szükség esetén az alábbi utasítások betartásával, folyó csapvíz alatt, nem fémes kefével tisztítsa meg alaposan:

1. A C köralakú szűrőt forgassa órairánnyal ellentétesen, és

2. Az oldalsó szárnyak könnyed benyomásával vegye ki a B

szűrőpoharat (2. ábra)!

3. Csavarozza ki az A inox szűrőtányért (3. ábra)!

4. Ellenőrizze a lefolyónyílást, és távolítsa el az esetleges

ételmaradékokat! SOHA NE TÁVOLÍTSA EL a mosószivattyú védelmét (különösen a feketét ne) (4. ábra)!

Az alsó permetezőkart lefele húzva lehet kiszedni.

A bemenővíz-szűrő tisztítása* Ha a vízcsövek újak vagy sokáig nem használták őket, a csatlakoztatás előtt folyassa a csapot mindaddig, míg a víz tiszta és szennyeződésmentes nem lesz. Enélkül az óvintézkedés nélkül fennáll a veszélye, hogy a víz belépésének helye eltömődik és a mosogatógép megrongálódik. A szűrők megtisztítása után szerelje össze ismét a szűrőblokkot, és megfelelően illessze vissza a helyére – az egység a mosogatógép megfelelő működéséhez nélkülözhetetlen. Hosszú távollét esetén

• Áramtalanítsa a készüléket, és zárja el a vízcsapot!
• Hagyja résnyire nyitva az ajtót!
• Megérkezéskor indítson el egy üres mosogatást!

• Csak néhány modellnél tartozék.

Rendellenességek és elhárításuk

10/2013 pb - Xerox Fabriano Amennyiben a készülék működésében rendellenességet észlel, mielőtt a szervizhez fordulna, ellenőrizze a következő pontokat! Hiba: Lehetséges okok / elhárításuk: A mosogatógép nem indul vagy nem reagál a parancsokra.

• A BE/KI gombbal kapcsolja ki a készüléket, és kb. egy perc elteltével indítsa újra, majd állítsa be újra a programot.
• A dugó nincs jól bedugva a konnektorba.
• A mosogatógép ajtaja nincs rendesen becsukva. Az ajtó nem csukódik.

• A retesz kioldott; határozott mozdulattal húzza meg az ajtót kattanásig. A mosogatógép nem ereszti le a vizet.

A mosogatógép zajos.

• Az edények egymásnak vagy a permetezőkaroknak ütődnek.
• Túlzott habzás: A mosogatószer adagolása nem megfelelő, vagy nem mosogatógéphez való. (lásd Indítás és használat). Az edényeken és poharakon vízkő, vagy fehéres réteg található.

• Elfogyott a regeneráló só, vagy az adagolása nincs megfelelően beállítva a vízkeménys égre (lásd Öblítőszer és regeneráló só).
• A sótartály kupakja nincs rendesen bezárva.
• Elfogyott az öblítőszer, vagy az adagolása nem elégséges. Az edények és poharak csíkosak, vagy felületükön kékes bevonat látható.

• Az öblítőszer adagolása el van túlozva. Az edények nincsenek rendesen megszárítva.

• A kiválasztott programban nincs szárítás.
• Elfogyott az öblítőszer, vagy az adagolása nem elégséges (lásd Öblítőszer és regenerá ló só).
• Az öblítőszer-beállítások nem megfelelőek.
• Az edények teflon- vagy műanyag edények. Az edények nem tiszták.

Túl sok edény van a kosarakban (lásd Berámolás a kosarakba). Az edények rosszul lettek behelyezve. A permetezőkarok akadályozva vannak a szabad forgásban. A mosogatási program nem elég intenzív (lásd Programok). Túlzott habzás: A mosogatószer adagolása nem megfelelő, vagy nem mosogatógéphe z való. (lásd Indítás és használat).

• Az öblítőszer kupakja nem lett jól bezárva.
• A szűrő koszos vagy el van tömődve (lásd Karbantartás és ápolás).
• Elfogyott a regeneráló só (lásd Öblítőszer és regeneráló só). A mosogatógép nem kap vizet – Figyelmeztetés zárt vízcsapra.

(rövid sípolások hallhatók*) (a Szárítás lámpa és a Vége lámpa gyorsan villog) Figyelmeztetés eltömődött vízbeve zetőcsőre/bemenővíz-szűrőre (a Mosogatás lámpa, a Szárítás lámpa és a Vége lámpa gyorsan villog)

• Csak néhány modellnél tartozék.

A program még nem ért véget. A leeresztőcső meg van törve (lásd Üzembe helyezés). A mosogató lefolyója el van dugulva. A szűrő az ételmaradékoktól eltömődött. Nincs víz a hálózatban. A vízbevezetőcső meg van törve (lásd Üzembe helyezés). Nyissa ki a vízcsapot, és a készülék néhány perc elteltével elindul. A készülék amiatt állt meg, mert a sípolás után nem történt beavatkozás. A BE/KI gombbal kapcsolja ki a készüléket, nyissa ki a vízcsapot, és 20 másodperc elte ltével ugyanezen gomb megnyomásával indítsa újra a készüléket. Programozza be újra a készüléket, és indítsa el.

• Az BE/KI gomb megnyomásával kapcsolja ki a készüléket. A víz kiömlésének elkerülés e érdekében zárja el a vízcsapot, húzza ki a dugót a konnektorból. Ellenőrizze, hogy a bemenővíz-szűrő szennyeződéstől nem tömődött-e el. (lásd „Karba ntartás és ápolás”)
