Typ produktu	Zmywarka
Marka	HOTPOINT
Model	LSPA 720A.1 X/HA
Pojemność	10 standardowych kompletów
Klasa energetyczna	A+ (skala A+++ do D)
Roczne zużycie energii	237 kWh
Roczne zużycie wody	2800 L
Klasa efektywności suszenia	A
Czas trwania programu standardowego (eko)	180 minut
Poziom hałasu	49 dB(A)
Wymiary (S x W x G)	44,5 x 82 x 57 cm
Ciśnienie zasilania wodą	0,5 - 10 bar
Do zabudowy	Tak
Dostępne programy	Intensywny, Normalny, Codzienny, Moczenie, Eko, Szybki, Kryształ
Opcje	Połowa załadunku, Opóźniony start (w zależności od modelu)
Bezpieczeństwo	Zabezpieczenie przed wyciekiem, blokada dziecięca
Typ sterowania	Przyciski mechaniczne i dotykowe
Wbudowany zmiękczacz wody	Tak
Regulacja wysokości górnego kosza	Tak
Wskaźnik soli i płynu nabłyszczającego	Tak
Materiał komory	Stal nierdzewna

Często zadawane pytania - LSPA 720A.1 X/HA HOTPOINT

Jak zainstalować moją zmywarkę HOTPOINT LSPA 720A.1 X/HA?

Umieść urządzenie na płaskiej i twardej powierzchni. Wyreguluj przednie nóżki, aby wypoziomować. Podłącz wąż doprowadzający wodę do kranu 3/4 cala (zimna lub gorąca woda max 60°C). Wąż odpływowy musi znajdować się na wysokości od 40 do 80 cm od podłogi. Podłącz wtyczkę do gniazdka z uziemieniem. Sprawdź instrukcję, aby uzyskać więcej szczegółów.

Jaki program użyć do normalnie zabrudzonej zastawy stołowej?

Użyj programu Normalny (lub Eko, aby oszczędzić energię). W przypadku bardzo zabrudzonej zastawy wybierz Intensywny. W przypadku lekko zabrudzonej i szybkiej zmywania użyj Szybki lub Codzienny.

Jak ustawić twardość wody?

Wyłącz urządzenie, otwórz drzwi. Obróć pokrętło programu na 5. program, następnie na 1., ponownie na 5. Naciśnij ON/OFF. Lampki migają. Każdy program odpowiada poziomowi twardości (1 do 5). Ustawienie fabryczne to 3. Sprawdź tabelę twardości w instrukcji, aby wybrać odpowiedni poziom.

Co zrobić, jeśli zastawa jest źle umyta?

Sprawdź, czy kosze nie są przeładowane, ramiona spryskujące obracają się swobodnie, a filtry są czyste. Upewnij się, że używasz odpowiedniego programu i odpowiedniej ilości detergentu. Jeśli pojawiają się białe ślady, zwiększ dawkę soli lub płynu nabłyszczającego.

Jak wyczyścić filtry?

Obróć cylinder filtra C w kierunku przeciwnym do ruchu wskazówek zegara, aby go wyjąć. Zdejmij pojemnik B, naciskając skrzydełka. Oddziel filtr ze stali nierdzewnej A. Wyczyść je pod bieżącą wodą za pomocą niemetalowej szczotki. Zmontuj w odwrotnej kolejności. Nigdy nie usuwaj osłony pompy.

Dlaczego zmywarka nie uruchamia się?

Sprawdź, czy wtyczka jest podłączona, drzwi zamknięte, a zawór wody otwarty. Wyłącz urządzenie przyciskiem ON/OFF, odczekaj 1 minutę, włącz ponownie i wybierz program. Jeśli alarm kranu miga, otwórz kran i odczekaj kilka minut.

Jak wsypać sól regenerującą?

Wyjmij dolny kosz i odkręć pokrywę pojemnika na sól. Przy pierwszym użyciu napełnij wodą po brzeg. Dodaj około 1 kg soli specjalnej do zmywarek za pomocą lejka. Oczyść gwint, opłucz pokrywę i mocno dokręć. Wykonaj tę czynność tuż przed rozpoczęciem cyklu mycia.

Co zrobić w przypadku wycieku wody?

Natychmiast zamknij zawór wody i odłącz urządzenie. Sprawdź, czy węże nie są zagięte lub uszkodzone. Jeśli wyciek pochodzi z wnętrza, zabezpieczenie przed wyciekiem automatycznie odcina dopływ wody. W razie potrzeby skontaktuj się z serwisem.

Urządzenie jest głośne, co robić?

Upewnij się, że zastawa nie uderza o siebie, a ramiona spryskujące obracają się swobodnie. Sprawdź, czy urządzenie jest wypoziomowane. Nadmiar piany może również powodować hałas: zmniejsz dawkę detergentu. Zajrzyj do sekcji 'Anomalie i środki zaradcze' w instrukcji.

Jak używać płynu nabłyszczającego?

Otwórz pojemnik, obracając pokrywę G w kierunku przeciwnym do ruchu wskazówek zegara. Wlej płyn nabłyszczający, nie przelewając. Zamknij. Poziom dozowania można ustawić od 1 do 6 za pomocą śrubokrętu na urządzeniu F (ustawienie fabryczne 4). Jeśli na zastawie są ślady, zmniejsz dawkę; jeśli są krople, zwiększ ją.

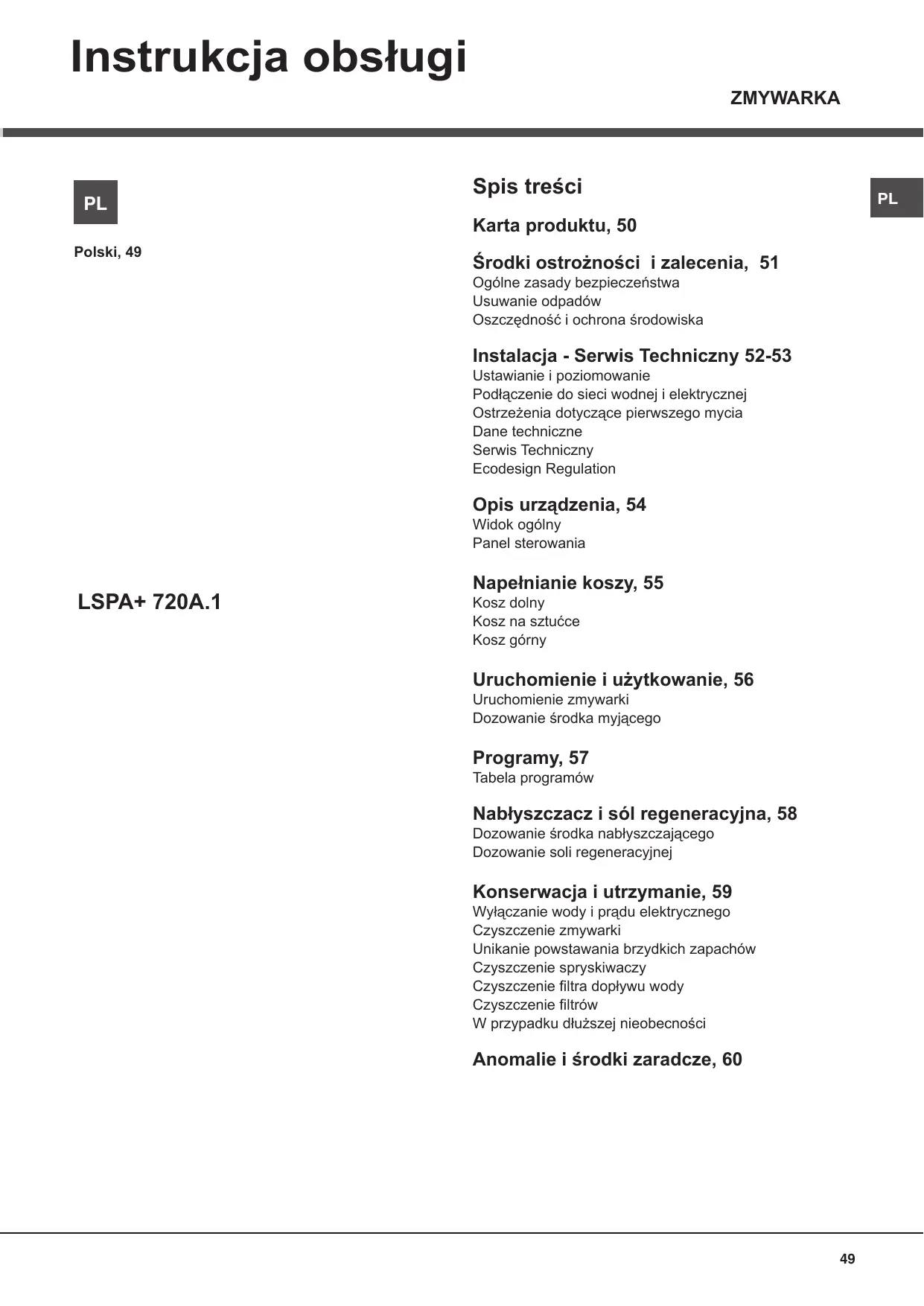

INSTRUKCJA OBSŁUGI LSPA 720A.1 X/HA HOTPOINT

Środki ostrożności i zalecenia, 51

Ogólne zasady bezpieczeństwa

Usuwanie odpadów

Oszczędność i ochrona środowiska

Instalacja - Serwis Techniczny 52-53

Ustawianie i poziomowanie

Podłączenia do sieci wodnej i elektrycznej

Ostrzeżenia dotyczące pierwszego mycia

Dane techniczne

Serwis Techniczny

Napełnianie koszy, 55

Kosz dolny

Kosz na sztućce

Kosz górny

Uruchomienie i użytkowanie, 56

Uruchomienie zmywarki

Dozowanie środka myjącego

Programy, 57

Tabela programów

Nabłyszczacz i sól regeneracyjna, 58

Dozowanie środka nabłyszczającego

Dozowanie soli regeneracyjnej

Konserwacja i utrzymanie, 59

Wyłączanie wody i prądu elektrycznego

Czyszczenie zmywarki

Unikanie powstawania brzydkich zapachów

Czyszczenie spryskiwaczy

Czyszczenie filtra dopływu wody

Czyszczenie filtrów

W przypadku dłuższej nieobecności

Anomalie i środki zaradcze, 60

Karta produktu
Marka	HOTPOINT ARISTON
Nazwa modelu	LSPA+ 720A.1
Pojemnosć znamionowa, wyrażona liczbą standardowych kompletów naczyń (1)	10
Klasa efektywnosci energetycznej, skla od A+++ (niskie zuzymie) do D (wysokie zuzymie)	A+
Zuzymie energii w kWh rocznie (2)	237.0
Zuzymie energii w standardowym cyklu zmywania w kWh	0.81
Zuzymie energii w trybie wymiarczenia i trybie czuwania w W	1.3
Zuzymie energii w trybie wymiarczenia i trybie czuwania w W	3.0
Roczne zuzymie wody w litrach rocznie (3)	2800.0
Klasa efektywnosci suszenia, skala od G (minimalna efektywność) do A (maksymalna efektywność)	A
Czas programu dla standardowej cyklu zmywania w minutach	180'
Czas trwania trybu czuwania w minutach	10
Poziom emitowanego hałasu w dB(A) re1 pW	49
Model do jabudowy	Tak
Uwagi
1) Informacja, ze cykl jest odgowiedni do zmywania normalnie zabrudzonych zastaw stołowych oraz ze jest najbardziej efektywnym programem pod wzglȩdem plentycznych zuzymia energia i wody dla tego rodzaju zastawy stołowej; Standardowy cykli zmywania odpowiada cyklowi Eco.
2) Na podstawie 280 standardowych cykli zmywania, przy uzyciu zimnej wody, oraz w trybie niskiego zuzymia energia. Rzekywiste zuzymie energia zalewy od sposobu uzymia urȩdzenia.
3) Na podstawie 280 standardowych cykli zmywania. Rzekywiste zuzymie energia zalewy od sposobu uzymia urȩdzenia.

Niniejsze urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia podane zostały ze względów bezpieczeństwa i należy je uważnie przeczytać.

Należy zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W przypadku sprzedaży, odstąpienia lub przekazania urządzenia, należy dopilnować, aby została przekazana wraz z urządzeniem nowemu właścicielowi.

Uważnie przeczytaj instrukcje: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

To urządzenie zostało zaprojektowane do użytku domowego lub podobnych zastosowań, na przykład: - w pomieszczeniach przystosowanych do użytku kuchennego przez personel w sklepach, biurach i innych miejscach pracy; - w domach kolonijnych; - do użytku przez klientów w hotelach, motelach i innych obiektach typu mieszkalnego; - w pensjonatach bed and breakfast.

Bezpieczeństwo ogólne

• To urządzenie nie może być używane przez osoby (w tym dzieci) niepełnosprawne fizycznie, zmysłowo lub umysłowo oraz osoby bez doświadczenia lub znajomości obsługi urządzenia, chyba że odbywa się to pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub po uprzednim otrzymaniu instrukcji na temat obsługi urządzenia.
• Niezbędny jest nadzór osoby dorosłej pilnującej, aby dzieci nie bawiły się tym urządzeniem.
• Urządzenie jest przeznaczone do użytku nieprofesjonalnego wewnątrz pomieszczeń mieszkalnych.
• Urządzenie powinno być używane do mycia naczyń w warunkach domowych wyłącznie przez osoby dorosłe i zgodnie z niniejszymi instrukcjami.
• Urządzenia nie należy instalować na świeżym powietrzu, nawet w miejscach zadaszonych, gdyż wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać zmywarki, stojąc boso na podłodze.
• Przy wyjmowaniu wtyczki z gniazdka nie ciągnąć za kabel, lecz trzymać za wtyczkę.
• Przed przystąpieniem do czyszczenia i konserwacji urządzenia należy zakręcić zawór wody i wyjąć wtyczkę z gniazdka.
• W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać.
• Nie opierać się ani nie siadać na otwartych drzwiach: urządzenie mogłoby się przewrócić.
• Nie należy pozostawiać otwartych drzwi zmywarki, gdyż można o nie zawadzić.
• Trzymać detergenty i płyn nabłyszczający z dala od dzieci.
• Opakowania nie są zabawkami dla dzieci.

Utylizacja

• Utylizacja materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać ponownie wykorzystane.
• Dyrektywa wspólnotowa 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być używany jako niesortowane odpady komunalne. Zużyte urządzenia powinny podlegać selektywnej zbiórce w celu uzyskania maksymalnego stopnia odzysku i recyklingu materiałów składowych oraz uniknięcia ewentualnych zagrożeń zdrowia i środowiska. Symbol przekreślonego kosza umieszczany jest na wszystkich produktach w celu przypominania o obowiązku segregacji odpadów.

W celu uzyskania bliższych informacji na temat prawidłowego złomowania urządzeń gospodarstwa domowego ich właściciele mogą się zwrócić do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

Oszczędność wody i energii

• Uruchamiać zmywarkę tylko z pełnym załadunkiem. W oczekiwaniu na napełnienie maszyny zapobiegać przykrym zapachom przy pomocy cyklu namaczania (patrz programy).
• Wybierać programy odpowiednie do rodzaju naczyń i stopnia zabrudzenia, stosując się do Tabeli programów:
• dla naczyń normalnie zabrudzonych stosować program Eco, który zapewnia niskie zużycie energii i wody.
• przy ograniczonym załadunku włączyć opcję Połowa załadunku* (zob. Uruchomienie i użytkowanie).
• Jeśli zawarta umowa na dostawę energii elektrycznej przewiduje strefy czasowe oszczędności energetycznej, uruchamiać zmywarkę w godzinach obowiązywania niższej taryfy. Opcja Opóźnienia startu* (zob. Uruchomienie i użytkowanie) może pomóc zorganizować zmywanie pod tym kątem.

Detergenty bez fosforanów, bez chloru i zawierające enzymy

Zdecydowanie zaleca się stosowanie detergentów niezawierających fosforanów i chloru, gdyż są one najbardziej wskazane dla ochrony środowiska. - Enzymy wykazują szczególną skuteczność w temperaturach zbliżonych do 50°C, przez co enzymatyczne środki myjące mogą być stosowane do zmywania w niższych temperaturach, uzyskując takie same wyniki, jakie osiągnięto by bez nich w przypadku temperatury 65°C. - Odpowiednio dozować detergenty w oparciu o zalecenia producenta, zależnie od twardości wody, stopnia zabrudzenia i ilości naczyń, unikając tym samym niepotrzebnych strat. Choć środki myjące są biodegradowalne, zawsze zawierają one składniki zakłócające równowagę środowiska. * Tylko w niektórych modelach.

W przypadku przenoszenia należy trzymać urządzenie w pozycji pionowej; w razie konieczności przechylić je do tyłu.

Ustawienie i wypoziomowanie

1. Rozpakować urządzenie i sprawdzić, czy nie zostało uszkodzone podczas transportu. Jeśli okazałoby się uszkodzone, nie podłączać go, lecz skontaktować się ze sprzedawcą.
2. Ustawić zmywarkę, przysuwając jej boki lub tył do sąsiadujących mebli lub do ściany. Urządzenie można również wbudować pod blatem kuchennym* (zob. Karta montażu).
3. Postawić zmywarkę na równym i twardym podłożu. Skompensować nierówności odkręcając lub dokręcając przednie nóżki, aż urządzenie znajdzie się w pozycji poziomej. Dokładne wypoziomowanie zapewnia stabilność i zapobiega drganiom, hałasom i zmianom pozycji urządzenia.

4^* . Aby wyregulować wysokość tylnej nóżki, należy przekręcić sześciokątną tuleję w kolorze czerwonym, znajdującą się w dolnej, przedniej, środkowej części zmywarki za pomocą klucza sześciokątnego 8 mm, obracając ją w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć wysokość, a w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. (patrz ulotka z instrukcjami dotyczącymi zabudowy załączona do dokumentacji)

Połączenia hydrauliczne i elektryczne

Przygotowanie instalacji elektrycznej oraz hydraulicznej powinno być dokonywane wyłącznie przez wykwalifikowany personel. Zmywarka nie może być ustawiona na przewodach rurowych ani na kablu zasilania elektrycznego. Zmywarkę należy podłączyć do sieci wodociągowej za pomocą nowych węży doprowadzających. Nie używać starych węży.

Wąż doprowadzający i odprowadzający wodę, jak również kabel zasilający można skierować na prawo lub na lewo, aby ułatwić optymalną instalację.

Podłączenie węża doprowadzającego wodę

• Do zaworu wody zimnej: dokładnie przykręcić wąż doprowadzający do zaworu z gwintem 3/4 GAZ; po przykręceniu węża odkręcić wodę i poczekać, aż będzie całkiem czysta, tak aby ewentualne nieczystości nie zapchały urządzenia.
• Do zaworu wody ciepłej: w przypadku instalacji centralnego ogrzewania zmywarka może być zasilana ciepłą wodą wodociągową, pod warunkiem że jej temperatura nie przekracza 60°C.

A przykręcić wąż do zaworu w taki sam sposób jak w przypadku wody zimnej. A jeśli wąż doprowadzający okaże się za krótki, zwrócić się do specjalistycznego sklepu lub wykwalifikowanego technika (zob. Serwis). Ciśnienie wody powinno mieścić się w zakresie wartości podanych w tabeli danych technicznych (patrz obok).

Dopilnować, aby nie zgiąć ani nie skręcić węża.

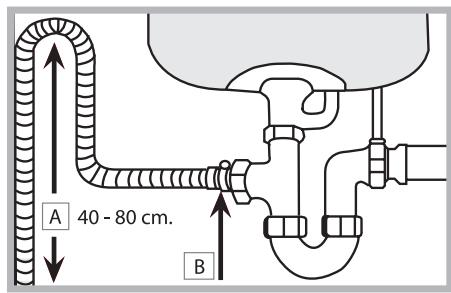

Podłączenie węża odprowadzającego wodę

Podłączyć przewód odprowadzający, nie zginając go, do przewodu kanalizacyjnego średnicy minimum 4 cm.

Przewód odprowadzający musi znajdować się na wysokości od 40 do 80 cm od podłogi lub podłoża, na którym umieszczono zmywarkę (A).

Przed podłączeniem przewodu odprowadzającego wodę do syfonu zlewozmywaka, należy usunąć plastikową zatyczkę (B).

Zabezpieczenie przed zalaniem

Aby zagwarantować, że nie dojdzie do zalania, zmywarka:

• posiada system przerywający dopływ wody w przypadku wystąpienia anomalii lub wydostawania się wody ze środka.

Niektóre modele wyposażone są w dodatkowe urządzenie zabezpieczające New Acqua Stop*, które gwarantuje ochronę przed zalaniem również w przypadku pęknięcia przewodu doprowadzającego wodę.

UWAGA: NIEBEZPIECZNE NAPIĘCIE!

Węża doprowadzającego wodę nie wolno w żadnym wypadku przecinać, gdyż zawiera części pod napięciem.

Podłączenie do sieci elektrycznej

Przed włożeniem wtyczki do gniazdka należy się upewnić, czy:

• gniazdko ma uziemienie i jest zgodne z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać obciążenia maksymalnej mocy urządzenia wskazane na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych (zob. Opis zmywarki);
• napięcie zasilania zawiera się w przedziale wartości podanych na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych;
• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku zwrócić się do wykwalifikowanego technika o wymianę wtyczki (zob. Serwis); nie używać przedłużaczy ani rozgałęziaczy.

Po zainstalowaniu urządzenia przewód zasilania elektrycznego oraz gniazdko elektryczne powinny być łatwo dostępne.

Kabel nie powinien być powyginany ani przygnieciony.

Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub jego serwis techniczny, aby uniknąć wszelkiego ryzyka. (zob. Serwis)

• Tylko w niektórych modelach.

Pasek antykondensacyjny*

Po zabudowaniu zmywarki otworzyć drzwi i przykleić przezroczysty pasek samoprzylepny pod drewnianym blatem, aby zabezpieczyć go przed ewentualnymi skroplinami.

Ostrzeżenia dotyczące pierwszego mycia

Po zainstalowaniu, należy zdjąć elementy ochronne z koszy oraz gumki przytrzymujące kosz górny (jeśli je zastosowano). Bezpośrednio przed pierwszym zmywaniem, napełnić do końca wodą pojemnik na sól, a następnie dodać około 1 kg soli (patrz rozdział Środek nabłyszczający i sól regeneracyjna): to normalne, że woda przelewa się. Wybrać stopień twardości wody (patrz rozdział Środek nabłyszczający i sól regeneracyjna). - Po wsypaniu lampka kontrolna BRAK SOLI* zgaśnie.

Nie napełnienie pojemnika na sól może spowodować uszkodzenie zmiękczacza wody i elementu grzewczego.

Dane tecnicze
Wymiary	szerokość 44,5 cm. wysokość 82 cm. glebokość 57 cm.
Pojemnosć	10 nakryć standardowych
Ciechnie wody zasilania	0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Napiȩcie zasilania elektrycznégo	Patrz tabliczka danych technicznych
Całkowita moc pochłowiania	Patrz tabliczka danych technicznych
Bezpiecznik topikowy	Patrz tabliczka danych technicznych
CE	Niniejsze urzystzenia zostano wyprodukowane zgodnia z natestepujacymi dyrektywami unijnymi: -2006/95/EC (o Niskim Napiȩciu) -2004/108/EC (o Zgodnosci Elektromagnetycznej) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Nakladanie etykietek) -2012/19/CE (WEEE)

Serwis Techniczny

Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz Nieprawidłowości w działaniu i sposoby ich usuwania).
• Ponownie uruchomić program, aby przekonać się, czy usterka nie ustąpiła.
• W przeciwnym wypadku skontaktować się z autoryzowanym Serwisem Technicznym.

Zwracać się wyłącznie do autoryzowanych techników.

Podać:

rodzaj nieprawidłowości; - model urządzenia (Mod.); - numer seryjny (S/N).

Informacje te znajdują się na tabliczce znamionowej umieszczonej na urządzeniu (patrz Opis urządzenia).

Maszyna jest wyposażona w systemy akustyczne/tonowe (zależnie od modelu zmywarki), które informują o wykonanym poleceniu, końcu cyklu, itd.

Symbole/lampki kontrolne/diody świetlne obecne na panelu sterowniczym/wyświetlaczu mogą posiadać różne kolory, świecić światłem pulsującym lub stałym (zależnie od modelu zmywarki).

Wyświetlacz* wyświetla użyteczne informacje odnoszące się do rodzaju ustawionego cyklu, fazy mycia/suszenia, pozostałego czasu, temperatury, itd.

ROZPORZĄDZENIE DOTYCZĄCE EKOPROJEKTU

Cykl zmywania EKO to program standardowy, do którego odnoszą się dane etykiety energetycznej; cykl ten jest odpowiedni do mycia średnio zabrudzonych naczyń i jest najbardziej wydajnym programem pod względem zużycia energii elektrycznej i wody dla tego rodzaju naczyń.

Aby zmniejszyć zużycie wody i energii, staraj się uruchamiać zmywarkę, gdy jest całkowicie wypełniona.

Zużycie w trybie stand-by: Zużycie w trybie left-on: 3 W - zużycie w trybie off: 1,3 W

Tabela zużycia dla głównych cykli

	Warunki standardowe*			Warunki uzytkownika**
	Zużycie energii (KWh/cykl)	Zużycie wody (KWh/cykl)	Czas trwania (min/cykl)	Zużycie energii (KWh/cykl)	Zużycie wody (KWh/cykl)	Czas trwania (min/cykl)
INTENSYWNY	1,30	14	150	1,15	14	140
NORMALNY	1,05	14	115	0,95	13	110

• Dane programu są laboratoryjnymi wartościami zmierzonymi zgodnie z europejską normą EN 50242. ** Dane określono na podstawie pomiarów w warunkach użytkowania i zapełniania zmywarki przez użytkownika.

PL

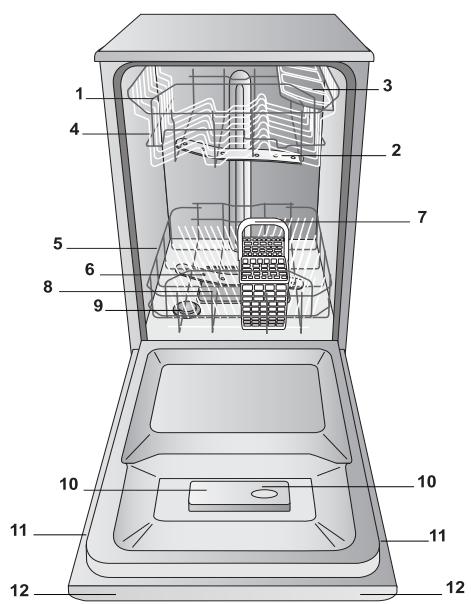

Widok ogólny

1. Kosz górny
2. Spryskiwacz górny
3. Półeczki
4. Regulacja wysokości kosza
5. Kosz dolny
6. Spryskiwacz dolny
7. Kosz na sztućce
8. Filtr zmywania
9. Pojemnik na sól
10. Pojemniki na środek myjący i nabłyszczający
11. Tabliczka znamionowa
12. Panel sterowania***

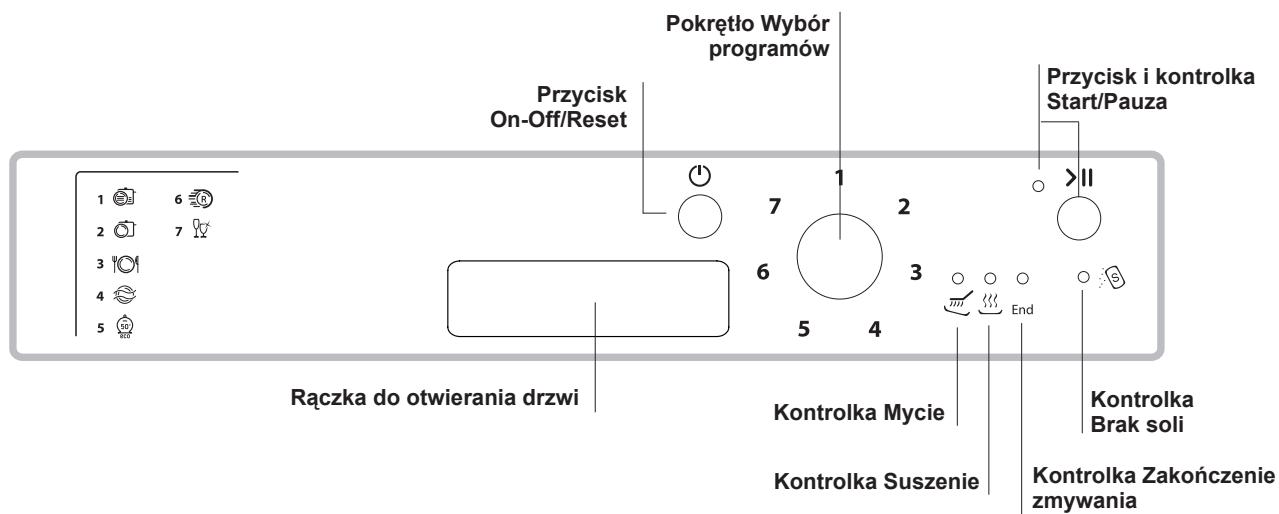

Panel sterowania

***Tylko dla modeli do całkowitej zabudowy. * Tylko w niektórych modelach. Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki.

Przed napełnieniem koszy usuń z naczyń resztki żywności i opróżnij szklanki oraz kieliszki z pozostałych w nich płynów. Ustaw naczynia w taki sposób, aby nie poruszały się i nie przewracały.

Po napełnieniu koszy sprawdź, czy spryskiwacze obracają się swobodnie.

Kosz dolny

W dolnym koszu należy umieszczać garnki, pokrywki, talerze, salaterki, sztućce itp. według przykładów napełniania.

Duże garnki oraz pokrywki najlepiej ustawiać po bokach kosza, uważając, aby nie zablokować obrotów górnego spryskiwacza.

Niektóre modele zmywarek wyposażone są w wychylne półki*, można je ustawiać w pozycji pionowej do wkładania talerzy lub w pozycji poziomej do wkładania garnków i salaterek.

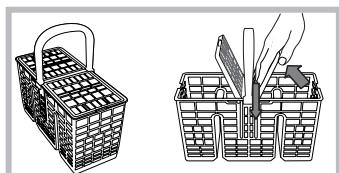

Kosz na sztućce

Kosz na sztućce może być różnego rodzaju w zależności od modelu zmywarki. Kosz na sztućce ma być ustawiony w pozycji przemnej w dolnym koszu, wsunięty pomiędzy state prowadnice, lub w koszu górnym w przypadku, kiedy wykonuje się mycie z połową ładunku (w sposób przewidziany dla takiej opcji).

• Wyposażony jest w przesuwne pałeczki, które umożliwiają optymalne ułożenie sztućców.

Noże i ostro zakończone narzędzia należy układać w koszu na sztućce tak, aby ich ostre końce były skierowane w dół, lub też umieszczać je na wysuwanych półeczkach górnego kosza w pozycji poziomej.

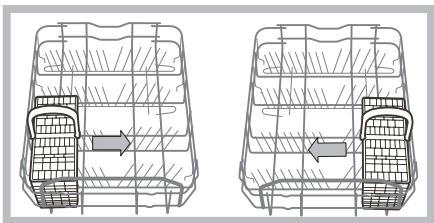

Przykłady rozmieszczenia kosza na sztućce

Kosz górny

Umieszczać w nim naczynia delikatne i lekkie: szklanki, filiżanki do herbaty i kawy, talerzyki, płaskie salaterki, patelnie, niskie lekko zabrudzone garnki, według przykładów napełniania.

• Filiżanki i kubeczki, długie i ostre noże, sztućce codzienne: układać je na półeczkach**.

Półeczki o różnym nachyleniu*

• Nachylenie pozwala na uzyskanie jak największej przestrzeni w koszu górnym, aby ustawić naczynia o różnej długości nóżek i aby polepszyć wyniki suszenia.
• Tylko w niektórych modelach. ** Zmienne co do ilości i położenia.

Nachylenie A

Nachylenie B

Nachylenie C

• Podnieść półeczkę, przycisnąć lekko i ustawić w dowolnym nachyleniu.

Regulowanie wysokości górnego kosza

Aby ułatwić układanie naczyń, górny kosz można ustawić na górze albo na dole.

A Lepiej wyregulować wysokość górnego kosza, gdy KOSZ JEST PUSTY.

Nigdy nie podnosić ani nie opuszczać kosza tylko z jednej strony.

Otworzyć blokady prowadnic kosza po prawej i lewej stronie i wyjąć kosz; umieścić go wyżej lub niżej, przesunąć go po prowadnicach aż do zaskoczenia przednich kółeczek i zamknąć blokady (patrz rysunek).

Jeśli kosz wyposażony jest w uchwyty Dual Space* (patrz rysunek), wysunąć górny kosz aż do ogranicznika, po czym przesunąć w górę lub w dół uchwyty znajdujące się po bokach kosza; podczas opuszczania kosza należy go przytrzymać.

Przykłady napełniania górnego kosza

Przykłady napełniania dolnego kosza

Sztućce nieodpowiednie do mycia w zmywarce

• Przedmioty drewniane, z uchwytami drewnianymi lub rogowymi albo z częściami klejonymi.
• Przedmioty z aluminium, miedzi, mosiądzu, cyny lub stopów cyny.
• Naczynia z tworzyw sztucznych nieodporne na działanie temperatury.
• Porcelana antyczna lub ręcznie malowana.
• Srebra antyczne. Natomiast srebra nieantyczne myć przy pomocy programu delikatnego, upewniwszy się wcześniej, że nie stykają się one z innymi metalami.

A. Zaleca się używanie naczyń nadających się do mycia w zmywarce.

Uruchomienie zmywarki

1. Otworzyć zawór dopływu wody.
2. Nacisnąć przycisk ON-OFF: wszystkie kontrolki znajdujące się na panelu sterowania włączą się na kilka sekund.
3. Otworzyć drzwiczki i umieścić we właściwym pojemniku odpowiednią ilość środka myjącego (patrz poniżej).
4. Napełnić kosze (patrz Napełnianie koszy) i zamknąć drzwiczki.
5. Wybrać program, obracając pokrętło WYBÓR PROGRAMU w kierunku zgodnym z ruchem wskazówek zegara: ustawić wskaźnik znajdujący się na pokrętle na numerze lub na symbolu żądanego programu. Kontrolka odpowiadająca przyciskowi START/PAUZA zacznie pulsować.
6. Wybrać opcje zmywania* (patrz obok).
7. Włączyć, naciskając przycisk START, kontrolka przestanie pulsować i będzie świecić stałym światłem. Włączenie się kontrolek zmywania informuje o rozpoczęciu programu.
8. Po zakończeniu programu włącza się kontrolka KONIEC (stałe światło). Wyłączyć urządzenie, naciskając przycisk ON-OFF, zamknąć zawór wody i wyjąć wtyczkę z gniazdka.
9. Przed wyjęciem naczyń odczekać kilka minut, aby uniknąć poparzenia. Rozładować kosze, zaczynając od dolnego.

Aby obniżyć zużycie energii elektrycznej, w niektórych warunkach nieużytkowania maszyna automatycznie się wyłączy.

Zmiana programu w trakcie jego trwania

W przypadku wyboru niewłaściwego programu możliwa jest zmiana, pod warunkiem, że został on uruchomiony przed chwilą. Aby po włączeniu zmywania zmienić wybrany cykl, należy wyłączyć urządzenie, naciskając dłużej przycisk ON/OFF/Reset, ponownie je włączyć tym samym przyciskiem i dokonać wyboru nowego programu oraz opcji.

Dokładanie dodatkowych naczyń

Nacisnąć przycisk Start/Pauza (światło przycisku pulsuje). Otworzyć drzwi, uważając na wydobywającą się parę, i włożyć naczynia. Zamknąć drzwi i nacisnąć przycisk Start/Pauza (światło stałe): cykl zostanie wznowiony.

Po naciśnięciu przycisku Start/Pauza w celu zatrzymania urządzenia następuje przerwanie zarówno programu, jak i opóźnionego startu*, jeśli jest on ustawiony.

W tej fazie zmiana programu nie jest możliwa.

Przypadkowe zatrzymanie

Jeśli podczas zmywania drzwi zostaną otwarte lub wystąpi przerwa w dopływie prądu, program zostanie przerwany. Z chwilą zamknięcia drzwi lub przywrócenia dopływu prądu program jest kontynuowany od momentu, w którym został przerwany.

Dozowanie środka myjącego

Dobry rezultat mycia zależy również od właściwego dozowania środka myjącego, gdyż nadmierna ilość nie zwiększa skuteczności mycia, powoduje natomiast zanieczyszczenie środowiska.

A Należy używać wyłącznie środka myjącego do zmywarek. A NIE UŻYWAĆ środków do mycia ręcznego. A Nadmiar środka myjącego może być powodem pozostania piany po zakończeniu cyklu. A Używanie tabletek dozwolone jest tylko w tych maszynach, gdzie jest opcja TABLETKI WIELOFUNKCYJNE. A Najlepsze efekty mycia i suszenia uzyskuje się używając środków myjących w proszku, środków nabłyszczających w płynie oraz soli.

pojemnik A: Środek do mycia pojemnik B: Środek do mycia wstępnego

1. Otworzyć pokrywę, naciskając przycisk D.
2. Dodać odpowiednią ilość środka myjącego podaną w Tabeli programów:
3. w proszku: pojemniki A i B.
4. tabletki: kiedy program wymaga 1 tabletki, umieścić ją w pojemniku A i zamknąć pokrywę; kiedy wymaga 2, umieścić drugą

na dnie komory.

1. Usunąć pozostałości środka myjącego z krawędzi pojemnika i zamknąć pokrywę tak, aby się zatrzasnęła.

A Jeśli naczynia są mało zabrudzone lub zostały uprzednio spłukane wodą, można znacznie zmniejszyć ilość środka myjącego.

Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki.

Wskazówki ułowiewajcie wybór programu	Program	Środek myości (A) = pijemnik A (B) = pijemnik B			Programy z suszeniem	Opcje	Czas trwania programu (tolerancja ±10%) Godz. Min.
		proszek	plyn	tabletki
Bardzo brudne naczyna i garnki (nie stosować do mycia delikatnych naczyń).	1. Intensywny	25 g (A)	25 ml (A)	1 (A)	Tak	Nie	2:25'
Normalnie zabrudzone naczyna i garnki. Program standardowy codzienny.	2. Normalny	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Tak	Nie	1:50'
Zwykle codzienne zbudzenia w niewielkiej ilosci. (4 nakrycia + 1 garnek + 1 patelnia)	3. Codzienny	25 g (A)	25 ml (A)	1 (A)	Nie	Nie	1:00'
Mycie wstepne w oczekiwaniu na uzupelnienie wsadu zmywarki po nastepnym posilku.	4. Namaczanie	Nie	Nie	Nie	Nie	Nie	0:08'
Mycie ekologiczne przy niskim zużciu energia, odpowiednia dla nacZYń i garnków.	5. Eco*	21 g (A)4 g (B)	21 ml (A)4 ml (B)	1 (A)	Tak	Nie	3:00'
Szybki i oszcȩdny cykl do mycia mało zbudzonych nacZYń, zaraz po ich użciu. (2 talerze + 2 szklan ki + 4 sztućce + 1 garnek + 1.Mała patelnia)	6. Szybki	21 g (A)	21 ml (A)	1 (A)	Nie	Nie	0:35'
Szybki i oszcȩdny cykl do mycia d elikatnych nacZYń, mniej odpornych na wysokie temperatury, zaraz po ich użciu. (kieliszczów Kosz górnny + delikatne talerze Kosz dolny).	7. Krysztaly	25 g (A)	25 ml (A)	1 (A)	Tak	Nie	1:35'

Uwaga:

Aby ułatwić dozowanie środka myjącego, warto wiedzieć, że:

1 łyżka kuchenna = 15 gramów proszku = około 15 ml płynu - 1 łyżeczka kuchenna = 5 gramów proszku = około 5 ml płynu

Najlepszą skuteczność zmywania i suszenia programu „Codzienny - Błyskawiczny/Speed" otrzymuje się zwykle, gdy używa się właściwej ilości naczyń.

• Program Eko, zgodny z normą EN-50242, trwa dłużej niż inne programy, ale zapewnia najmniejsze zużycie energii, a ponadto jest przyjazny dla środowiska.

Uwaga dla Laboratoriów Testowych: Żądania o szczegółowe informacje dotyczące warunków testów porównawczych EN należy kierować na adres: [e-mail]

Środek nabłyszczający i sól regeneracyjna

Stosować wyłącznie produkty przeznaczone do zmywarek.

Nie używać soli spożywczej lub przemysłowej ani środków do mycia ręcznego.

Należy przestrzegać wskazówek znajdujących się na opakowaniu.

W przypadku stosowania produktu wielofunkcyjnego nie jest konieczne dodawanie środka nabłyszczającego, zaleca się natomiast dodanie soli, zwłaszcza gdy woda jest twarda lub bardzo twarda. Należy przestrzegać wskazówek znajdujących się na opakowaniu. Gdy nie dodaje się ani soli, ani środka nabłyszczającego, jest rzeczą normalną, że lampki kontrolne BRAK SOLI i BRAK ŚRODKA NABŁYSZCZAJĄCEGO nadal świecą.

Dozowanie środka nabłyszczającego

Środek nabłyszczający ułatwia suszenie naczyń, usuwając wodę z ich powierzchni, dzięki czemu nie powstają na nich zacieki ani plamy.

Zbiornik na środek nabłyszczający powinien być napełniony:

gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK ŚRODKA NABŁYSZCZAJĄCEGO*;

1. Otworzyć pojemnik obracając korek (G) w kierunku przeciwnym do ruchu wskazówek zegara.
2. Wlać środek nabłyszczający uważając, aby się nie przelał. Jeśli tak się zdarzy, szybko wytrzeć plamę suchą szmatką.
3. Zakręcić korek.

Nie należy NIGDY wlewać środka nabłyszczającego bezpośrednio do wnętrza komory zmywania.

Regulacja dozowania środka nabłyszczającego

W przypadku niezadowalających wyników zmywania lub suszenia, należy wyregulować dozowanie środka nabłyszczającego. Przy pomocy śrubokręta obracać regulator (F), wybierając jedno z 6 położeń (regulacja fabryczna to 4):

• Jeśli na naczyniach pozostają smugi, należy ustawić regulator na niższą wartość (1-3). Jeśli występuje osad wapienny, należy ustawić regulator na wyższą wartość (4-6).

Ustawianie twardości wody

Każda zmywarka wyposażona jest w zmiękczacz wody, który przy wykorzystaniu soli regeneracyjnej, właściwej dla danego rodzaju zmywarki, zapewnia odwapnioną wodę do mycia naczyń. Ta zmywarka posiada regulację, dzięki której można ograniczyć zanieczyszczenie środowiska i zoptymalizować efekty mycia, dostosowując program zmywania do stopnia twardości wody. Wartość ta dostępna jest w przedsiębiorstwie, które dostarcza wodę pitną. - Wyłączyć urządzenie za pomocą przycisku ON/OFF i otworzyć drzwiczki. - Ustawić pokrętło WYBORU PROGRAMU najpierw na programie 5, następnie na 1 i ponownie na 5.

• Nacisnąć przycisk ON/OFF, kontrolki faz cyklu pulsują; teraz można wybrać poziom twardości wody. Każdemu programowi odpowiada poziom twardości:

Np.: Program 1, poziom twardości 1

Program 2, poziom twardości 2, itd.... maksymalnie do 5 poziomów. (Odkamieniacz jest fabrycznie nastawiony na poziomie 3). - Aby wyjść z funkcji, odczekać kilka sekund, nacisnąć przycisk opcji lub włączyć urządzenie za pomocą przycisku ON/OFF.

Również w przypadku stosowania tabletek wielofunkcyjnych pojemnik z solą musi być napełniony.

Tabela twardość wody				Średni czas zuźycia** soli w pojemniku
poziom	°dH	°fH	mmol/l	miesiare
1	0 - 6	0 - 10	0 - 1	7 miesiécy
2	6 - 11	11 - 20	1,1 - 2	5 miesiécy
3	12 - 17	21 - 30	2,1 - 3	3 miesiare
4	17 - 34	31 - 60	3,1 - 6	2 miesiare
5*	34 - 50	61 - 90	6,1 - 9	2-3 tygodnie
Od 0°f do 10°f zaleca są nie stosowej soli. * przy ustawieniu 5 czas potrzebny na zuźycie soli sąsię wydȩźyszć. *** z 1 myciem Dziennie

(°dH) = twardość w stopniach niemieckich - °fH = twardość w stopniach francuskich - mmol/l = milimol/litr)

Dozowanie soli regeneracyjnej

W celu uzyskania dobrych wyników zmywania należy dbać o to, aby pojemnik na sól nigdy nie był pusty. Sól regenerująca eliminuje wapń z wody, nie dopuszczaj do powstawania osadów na naczyniach.

Pojemnik na sól znajduje się w dolnej części zmywarki (patrz Opis) i powinien być napełniany:

• gdy zielony pływak* jest niewidoczny podczas obserwacji korka soli;
• gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK ŚRODKA NABŁYSZCZAJĄCEGO*

1. Wyjąć dolny kosz i odkręcić korek zbiornika w kierunku przeciwnym do ruchu wskazówek zegara.
2. Tylko za pierwszym razem: Napełnić do pełna zbiornik wodą.
3. Ustawić lejek* (patrz rysunek) i napełnić

zbiornik solą po samą krawędź (około 1 kg); wyciek wody jest normalnym zjawiskiem.

1. Wyciągnąć lejek*, usunąć sól z zewnętrznej części otworu zbiornika; przed zakręceniem należy korek wypłukać pod bieżącą wodą, ustawić główką w dół po to, aby wyciekła woda z czterech szpar znajdujących się w formie gwiazdy pod korkiem.

Zaleca się wykonanie tej czynności po każdorazowym dosypywaniu soli.

Zamknąć dokładnie korek tak, aby podczas mycia detergent nie dostał się do zbiornika (mogłoby to zniszczyć nieodwracalnie odwapniacz).

A w razie konieczności wsypać sól przed cyklem mycia, aby usunąć roztwór soli, który wypłynie z pojemnika.

• Tylko w niektórych modelach.

Konserwacja i utrzymanie

Wyłączanie wody i prądu elektrycznego

Zakręcać zawór wody po każdym zmywaniu, aby uniknąć niebezpieczeństwa wycieków. - Wyjmować wtyczkę z kontaktu przed przystąpieniem do czyszczenia urządzenia oraz podczas czynności konserwacyjnych.

Czyszczenie zmywarki

• Obudowa zewnętrzna i panel sterowania mogą być czyszczone miękką ściereczką zwilżoną wodą. Nie należy stosować rozpuszczalników ani środków ściernych.
• Ewentualne plamy w komorze wewnętrznej usunąć przy pomocy szmatki zmoczonej w roztworze wody i niewielkiej ilości octu.

Unikanie powstawania brzydkich zapachów

• Pozostawiać drzwi zmywarki zawsze przymknięte, aby uniknąć osadzania się wilgoci.
• Regularnie czyścić obwodowe uszczelki drzwi oraz pojemniki na środek myjący przy pomocy wilgotnej gąbki. Pozwoli to uniknąć osadzania się resztek żywności, które są główną przyczyną powstawania przykrych zapachów.

Czyszczenie spryskiwaczy

Może się zdarzyć, że resztki żywności pozostaną na spryskiwaczach, zatykając otwory, przez które wydostaje się woda: od czasu do czasu należy je sprawdzać i czyścić przy pomocy niemetalowej szczoteczki.

Obydwa spryskiwacze są demontowalne.

Aby zdemontować górny spryskiwacz, należy odkręcić plastikowy pierścień, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Górny zraszacz należy zamontować otworami skierowanymi do góry.

Dolny zraszacz wymaga się pociągając go w kierunku do góry.

Czyszczenie filtra dopływu wody*

Jeśli rury sieci wodociągowej są nowe lub nie były używane przez dłuższy czas, przed podłączeniem zmywarki należy odkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna od zanieczyszczeń. Ostrożność ta zapobiega zbieraniu się nieczystości w punkcie, w którym zmywarka pobiera wodę i w następstwie tego, uszkodzeniu zmywarki.

Od czasu do czasu czyścić filtr dopływu wody znajdujący się na wyjściu zaworu. - Zamknąć zawór wody. - Po zamknięciu zaworu należy odkręcić końcówkę przewodu doprowadzającego wodę do zmywarki, wyjąć filtr i delikatnie umyć go pod bieżącą wodą. - Następnie ponownie włożyć filtr i zakręcić przewód.

Czyszczenie filtrów

Zespół filtrujący składa się z trzech filtrów, które oczyszczają wodę wykorzystywaną do mycia z resztek żywności i ponownie wprowadzają ją do obiegu. W celu zapewnienia dobrych rezultatów mycia konieczne jest ich czyszczenie.

Czyść filtry regularnie. Nie należy używać zmywarki bez filtrów lub z odłączonym filtrem. Po kilku zmywaniach sprawdzić zespół filtrujący i, w razie konieczności, dokładnie go wyczyścić pod bieżącą wodą, wykorzystując w tym celu niemetalową szczoteczkę, zgodnie z poniższymi instrukcjami: 1. Obróć w kierunku przeciwnym do ruchu wskazówek zegara filtr cylindryczny C i wyjmij go (rys. 1). 2. Wyjmij obsadę filtra B, lekko naciskając na boczne skrzydełka (rys. 2). 3. Wysuń płytę filtra ze stali nierdzewnej A (rys. 3). 4. Skontroluj studzienkę i usuń ewentualne resztki potraw. NIGDY NIE USUWAJ osłony pompy mycia (szczegół w kolorze czarnym) (rys. 4).

Po wyczyszczeniu filtrów należy ponownie zamontować zespół filtrujący i prawidłowo go umiejscowić. Ma to zasadnicze znaczenie dla prawidłowego działania zmywarki.

W przypadku dłuższej nieobecności

• Odłączyć połączenia elektryczne i zamknąć zawór wody.
• Pozostawić drzwi uchylone.
• Po powrocie wykonać jedno zmywanie bez wsadu.
• Tylko w niektórych modelach.

Jeśli w pracy urządzenia pojawiają się anomalie, należy skontrolować następujące punkty przed zwróceniem się do obsługi technicznej (patrz Obsługa techniczna). Niektóre z usterek są sygnalizowane za pomocą lampek zapalających się na panelu sterowania. Przed wezwaniem pomocy technicznej należy zanotować, które z lampek świecą.

Problemy:	Mоżliwe przyczyna / Rozwiązanie:
Zmywarka nie Rozpoczyna przy恢у lub nie odpowiada na polecenia	• Wyćczyć uradzedenie naciskajć przycisk ON/OFF, uruchomic je ponownie po upływie jegnej minuty i ponownie ustawić program. • Wtyczka nie jest dobrze wędzona do gniaźdka. • Drzwi zmywarki nie są dobrze zamkiȩte.
Drzwi są nie zamykaju	• Zaskoczyt zamek drzwi; popchnęć energeticznie drzwi, aż do uzyszenia dzwiedu „clack".
Zmywarka nie odprówadza wody.	• Program są eszcze nie skończyt. • Przewód odprówadzajcy wode jest zgiety (patrz Instalacja). • Odpływ zlewozmywaka jest zatkany. • Filtr jest zapchany resztkami Jedzenia.
Zmywarka jest glówna.	• Naczyna uderzaja o siebie lub o spryskiwacje. • Nadmiar pianiy: niedwaściwa ilość detergenu lub detergent nieodpowsiedni do zmywania w zmywarce. (zob. Uruchomienie i uzytkowanie).
Na naczyniach i szklankach osadza są kamień lub tworzy są bialawy nalot.	• Brakuje soli regeneracyjne lub jej ilość nie jest odpwiednia dla stopnia twardosci wody (patrz Środek nablyszczajcy i sól). • Korek pojemnika na sól jest dobrze zamkiȩty. • Środek nablyszczajcy są zwicky są lub jej ilość jest niewystarczȩca.
Na naczyniach i szklankach tworza są zcieki lubNiebeskawe smugi.	• Wlano za duź goptynu nablyszczajśćo.
Naczyna nie są calkiemUCHe.	• Wybrany zostal program bez suszenia. • Środek nablyszczajcy skończyt są lub jej ilość jest niewystarczȩca (patrz Środek nablyszczajcy i sól). • RegulacjaŚrodka nablyszczajść jest niewsta��a wiedna. • Naczyna są wykonane z nieprzywierajśćto worzywa lub z plastiku.
Naczyna nie są czyste.	• Kosze są przeladowane (zob. Ladowanie koszy). • Naczyna nie są welaście wie ulozone. • Spryskiwacje nie mogą są swobodnie obracać. • Program zmywania jest zbyt delikatny (zob. Programy). • Nadmiar pianiy: niewsta��a wiolaćdetergenu lub detergent nieodpowsiedni do zmywania w zmywarce. (zob. Uruchomienie i uzytkowanie). • Korek pląnu nablyszczajśćno jest zostaw odpwiednio zakrecony. • Filtr jest brudny lub zapchany (zob. Konserwacja i utrzymanie). • Brak soli ochrònnej (zob. Pląn nablyszczajć y sól).
Zmywarka nie pouchera wody - Alarm "zamkniety zawó" (slychać króttie syngnaly dzwiekowe)* (migaja szybo kontrolki Suszenie i Zakończelenie)	• Brak wody w sieci wodociągowej. • Przewód doprowadzajcy wode jest zgiety (patrz Instalacja). • Otorworzyczawó, u zradzenia ruszy po paru minutach. • Uzadzenia dostalo zablokowane z powodu braku reakcjni na sygnaly dzwiekowe*. Wyćczyć uradzuminiuma za pomoczy przycisku ON/OFF, otworzyczawó i po 20 sekundach ponownie welaźyc zmywarke, naczstawć ten sam przycisk. Ponownie zaprogramować i uruchomic zuladzenia.
Alarm na przewodzie doprowadzajycym wode / Zatkany filtrdopływu wody. (migaja szybo kontrolki: Mycie, Suszenie i Zakończelenie)	• Wyćczyć uradzuminiumie naciskajć przycisk ON/OFF. Zamknić zawó rwy, aby uniknAAC zalania, wyȩć wynczek z gniazdka. Sprawdcź,czy filtrdopływu wody nie jest zatkany przyzazpieczyszczzenia. (patrz rozdziel"Konserwacja i utrzymanie")
