US2-PH61159 - Convertisseur audio/vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo
Marque	Philips
Modèle	US2-PH61159
Dimensions (approx.)	10 x 6 x 2 cm
Poids	~100 g
Alimentation	USB 5V (câble inclus)
Entrées vidéo	HDMI, RCA (CVBS)
Sorties vidéo	HDMI, RCA (CVBS)
Entrées audio	HDMI, RCA stéréo
Sorties audio	HDMI, RCA stéréo
Résolution maximale	1080p (Full HD)
Fonctions principales	Conversion analogique-numérique, bidirectionnelle HDMI/RCA
Compatibilité	NTSC, PAL, 50/60 Hz
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux.
Sécurité	Ne pas exposer à l'humidité ni à des températures extrêmes.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le SAV.
Informations générales	Utilisation domestique. Conforme aux normes CE.

FOIRE AUX QUESTIONS - US2-PH61159 PHILIPS

Comment brancher le convertisseur Philips US2-PH61159 ?

Branchez le câble USB pour l'alimentation, puis connectez vos sources vidéo/audio (HDMI ou RCA) aux entrées correspondantes et les sorties vers votre écran ou système audio.

Le convertisseur ne détecte pas mon appareil, que faire ?

Vérifiez que les câbles sont bien enfichés et que l'appareil source est allumé. Assurez-vous que le format vidéo (NTSC/PAL) est compatible. Essayez de redémarrer le convertisseur en le débranchant.

Quelle résolution maximale supporte le convertisseur ?

Il supporte une résolution maximale de 1080p (Full HD) en entrée comme en sortie.

Puis-je utiliser le convertisseur sans alimentation USB ?

Non, l'appareil nécessite une alimentation USB 5V pour fonctionner. Utilisez le câble fourni ou un adaptateur secteur USB.

Le convertisseur fonctionne-t-il avec les consoles de jeux ?

Oui, il est compatible avec la plupart des consoles (PS4, Xbox, etc.) via HDMI. Assurez-vous que la console est réglée sur une résolution compatible (jusqu'à 1080p).

Comment nettoyer le convertisseur ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs.

Puis-je brancher une source RCA sur l'entrée HDMI ?

Non, les entrées sont spécifiques : RCA pour signaux analogiques, HDMI pour numériques. Utilisez le convertisseur dans le sens approprié (RCA vers HDMI ou HDMI vers RCA).

Le convertisseur prend-il en charge le son surround ?

Il prend en charge l'audio stéréo PCM. Pour le son surround, vérifiez que votre source est réglée sur PCM stéréo.

Que faire si l'image est en noir et blanc ?

Cela indique souvent une incompatibilité de standard de couleur (NTSC/PAL). Vérifiez les réglages de votre source et du convertisseur.

Où trouver les pièces de rechange ou une réparation ?

Aucune pièce n'est réparable par l'utilisateur. En cas de panne, contactez le service après-vente Philips ou un technicien agréé.

MODE D'EMPLOI US2-PH61159 PHILIPS

Modulateur HHFwidée-Manuel du propriétaire

INTRODUCTION

Votre modulateur HF vidéo est conçu pour convertir les signaux audio et vidéo séparés (provenant d'un caméscope, d'un ordinateur, d'un vidéoscope portatif, d'un récepteur de satellite, d'un lecteur de vidéodisque, etc.) en signaux de télévision VHF normaux que vous pouvez recevoir et regarder sur tout poste de télévision ordinaire.

Avertissement: Cet appareil est destiné à usage à l'intérieur seulement; pour amoindrir le risque d'incendie ou de choc électrique, évitez d'exposer cet appareil aux intempéries ou à l'humidité excessive.

Ce symbole a pour but de vous avertir de la présence d'une tension dangereuse sans isolation dans le boîtier du modulateur HF qui peut être de niveau assez élevé pour présenter un risque de choc électrique. Évitez d'ouvrir le boîtier du modulateur HF.

Ce symbole a pour but de vous informer que la documentation accompagnant ce modulateur HF contient d'importantes directives de fonctionnement et d'entretien.

LE FCC VOUDRAIT QUE VOUS SACHIEZ

Ce dispositif se conforme à la partie 15 de la réglementation du FCC. Le fonctionnement est soumis aux deux conditions suivantes :(1) Ce dispositif ne doit pas produire de perturbations ou de brouillage nuisibles; (2) il doit absolument accepter tout brouillage ou perturbation reçus, y compris le brouillage ou les perturbations pouvant altérer son fonctionnement.

Même dans des conditions de fonctionnement optimales, votre modulateur HF vidéo pourra causer du brouillage ou des perturbations indésirables. Nous suggérons les méthodes suivantes de repérage de pannes:

1. Utilisez une prise c.a. qui ne fonctionne pas sur le même circuit que le récepteur.
2. Placez le modulateur HF à un endroit éloigné de votre récepteur.

Advenant du brouillage ou des perturbations même à la suite de l'adoption des mesures ci-dessus, la réglementation du FCC vous exige d'abandonner l'utilisation de ce produit.

Renseignements importants concernant la sécurité.

1. Avant d'amorcer la mise en place de votre modulateur HF vidéo, lisez toutes les directives et suivez-les à la lettre tout le long de la mise en place.
2. Une fois la mise en place achevée, conservez toutes les directives dans un endroit sûr où vous pourrez les reconsulter ultérieurement au besoin.
3. Veuillez noter qu'une surface plane dure éloignée de toute source de chaleur et(ou) d'humidité constitue l'environnement idéal pour ce dispositif.

PIÈCES REQUISES

Il vous faut les articles suivants, non fournis avec votre modulateur HF vidéo, pour le relier entre une source d'entrée vidéo (jeu vidéo, caméscope, récepteur de satellite, lecteur de vidéodisque, etc.) et votre poste de télévision.

• deux câbles coaxiaux 75-ohm avec connecteurs du type F
• un transformateur correspondant 75 ohm-à-300 ohm, si votre poste de télévision ne dispose pas d'un connecteur 75-ohm VHF du type F
• un câble blindé vidéo avec fiches RCA et un câble audio (stéréo) avec fiches RCA OU câble de raccordement magnéstocope / lecteur de DVD avec fiches RCA OU 3 câbles blindés avec fiches RCA
• un câble S-VIDEO

CONNEXIONS

Suivez les étapes ci-dessous afin de relier votre modulateur HF:

1. Raccordez un câble s-vidéo ou vidéo entre la prise de sortie s-vidéo ou vidéo de votre source vidéo et la prisS-VIDEO ou VIDEO INdu modulateur HF.

Note: Si le S-VIDEO et le vidéo standard sont relié, le S-VIDEO sera donné la priorité

CONNEXIONS (suite)

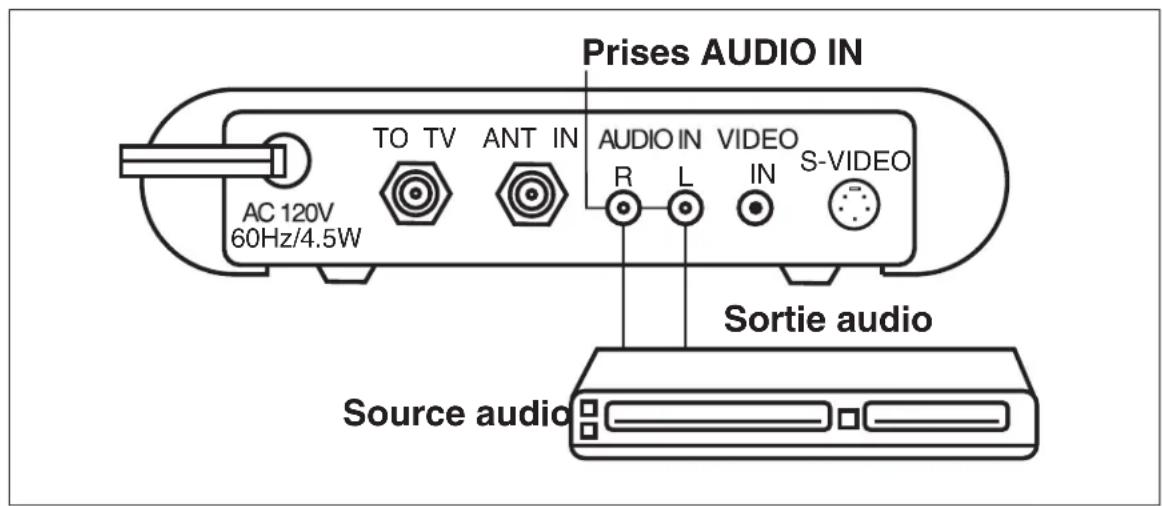

1. Raccordez un câble audio entre la prises de sortie audio de votre source vidéo et la prises AUDIO IN du modulateur HF.

1. Connectez les câbles coaxiaux de 76hms au modulateur RF de l'une des deux façons suivantes :

Option 1 : Si votre téléviseur est déjà connecté à une autre source d'entrée VHF (telles que la télévision par câble, un magnétoscope, etc.) :

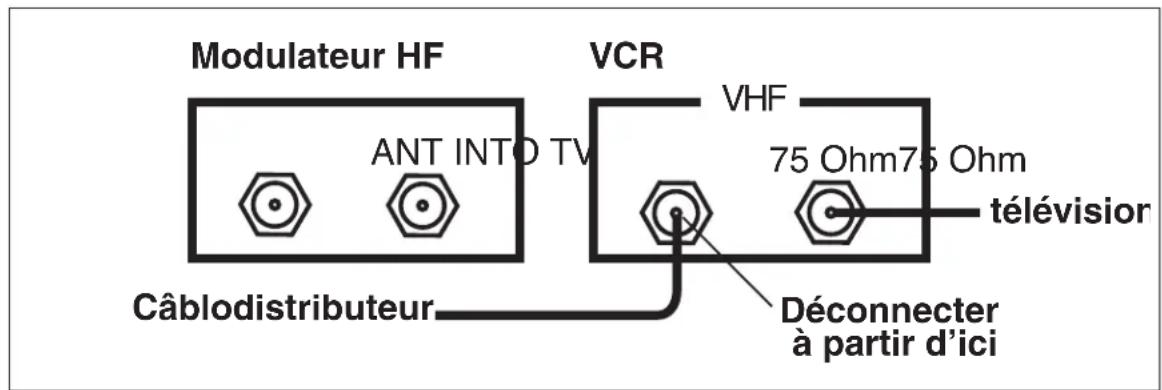

a. Débranchez votre connexion (antenne ou câblodistribution) de votre terminal d'entrée VHF à 75 ohms, puis branchez-la au terminal ANT IN du modulateur RF.

CONNEXIONS (suite)

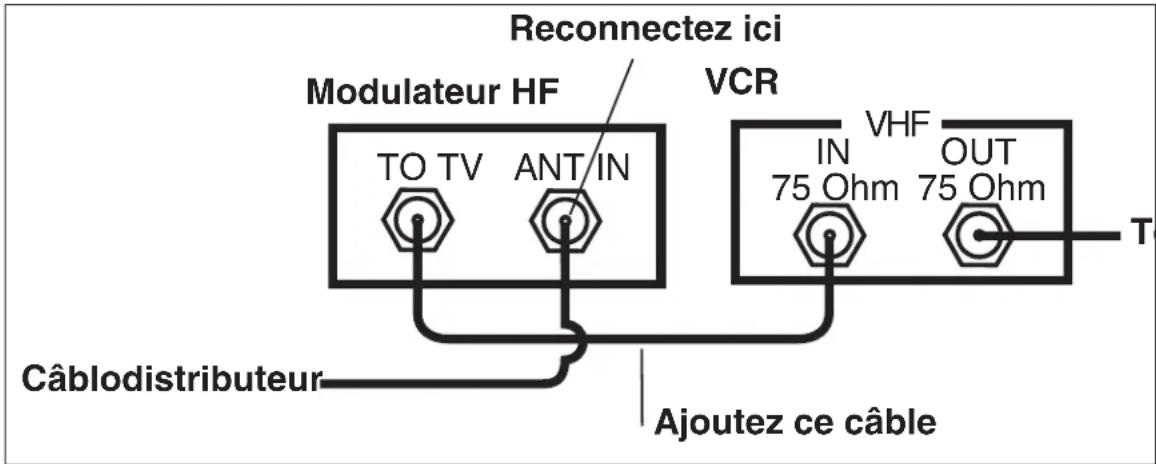

b Connectez ensuite le terminal TO TV du modulateur RF à votre source d'entrée VHF par un câble coaxial de 75 ohms.

Option2: Si votre poste de télévision n'est pas déjà relié à une autre source d'entrée VHF:

a. Débranchez votre câble (antenne ou câblodistribution) de votre terminal d'entrée TV à 75 ohms, puis branchez-la au terminal ANT IN du modulateur RF.
b. Connectez ensuite le terminal TO TV du modulateur RF à votre téléviseur par un câble coaxial de 75 ohms.

Nota: Si votre poste de télévision dispose uniquement de bornes VHF à vis 300-ohm, employez un transformateur correspondant 75 ohm-à-300 ohm pour compléter la connexion.

1. Enfichez le cordon d'alimentation du modulateur HF dans une prise c.a. ordinaire.

FONCTIONNEMENT

1. Mettez le poste de télévision sous tension et sélectionnez le canal 3 ou 4, selon celui qui ne sert pas aux télédiffusions régulières dans votre région.
2. Réglez le commutateur CHANNEL 4/3 au même canal que vous avez réglé sur le poste de télévision (3 ou 4).

1. Mettre la source vidéo sous tension; le modulateur émet alors ses signaux audio/vidéo au téléviseur (le témoin à DEL rougeMOD, ON » s'allume).

2. Mettre la source vidéo sous tension; le modulateur se commute alors automatiquement pour transmettre ses signaux de câblodiffusion/d'antenne au téléviseur (le témoin à DEL rouge « MOD. ON » s'éteint).

FICHE TECHNIQUE

Niveau de sortiede la portéeuseiviédéo 63 dB oV dB uV

Canaux de sortie HF 3 ou 4

3 ou 4

Impédance de sortie HF 75 ohms

75 ohms

Impédance d'entrée vidéo 75 ohms/1 k ohms 75 ohms/1 k ohms

Impédance d'entrée audio 13

13 ± 3 k ohms

Les valeurs sont types; les unités individuelles pourront varier. La fiche technique est susceptible de modifications et(ou) d'améliorations sans préavis.

GARANTIE à vie limitée. Le fabricant garantit ce produit contre tout défaut de matériaux, de fabrication ou d'assemblage, lorsqu'il est utilisé normalement, conformément aux spécifications et avertissements, pendant la durée du produit. Cette garantie non transférable est offerte à l'acheteur initial seulement. Les produits défectueux doivent être retournés, accompagnés d'une preuve d'achat datée, à l'endroit où ils ont été achetés en vue d'être remplacés. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Le fabricant décline toute responsabilité quant aux dommages consécutifs ou indirects lorsque la loi l'autorise.
