US2-PH61155 - Convertisseur audio/vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo
Marque	Philips
Modèle	US2-PH61155
Couleur	Noir
Dimensions (L x l x h)	10 cm x 6 cm x 2 cm
Poids	200 g
Alimentation	5 V CC via port USB (câble inclus)
Consommation électrique	2,5 W max
Entrées vidéo	1 x HDMI, 1 x AV composite (RCA)
Sorties vidéo	1 x HDMI, 1 x VGA
Entrées audio	1 x RCA stéréo (gauche/droite)
Sorties audio	1 x jack 3,5 mm stéréo
Formats vidéo supportés	PAL, NTSC, 480p, 720p, 1080p
Résolution maximale	1920 x 1080 pixels
Fonctions principales	Conversion HDMI vers AV, AV vers HDMI, mise à l'échelle, extraction audio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Certifications CE, RoHS. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Indice de réparabilité : 8,5/10. Pièces disponibles auprès du fabricant.
Contenu de la boîte	Convertisseur, câble USB, câble HDMI, câble AV (RCA), notice d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - US2-PH61155 PHILIPS

Comment brancher le convertisseur Philips US2-PH61155 ?

Connectez l'alimentation via le port USB, puis reliez votre source (HDMI ou AV) à l'entrée correspondante. Ensuite, branchez votre écran à la sortie appropriée. Assurez-vous que tous les câbles sont bien enfoncés.

Pourquoi n'y a-t-il pas d'image après branchement ?

Vérifiez que le convertisseur est sous tension (voyant allumé). Assurez-vous que les câbles sont correctement branchés et que la source est allumée. Essayez de changer la résolution de la source à 720p ou 1080p.

Le convertisseur supporte-t-il le son ?

Oui, le convertisseur extrait le son et le transmet via la sortie audio jack 3,5 mm ou via HDMI si l'écran le supporte. Utilisez un câble audio si nécessaire.

Puis-je connecter une console de jeux à ce convertisseur ?

Oui, vous pouvez connecter une console via HDMI. Le convertisseur fonctionne avec les résolutions standard des consoles (480p à 1080p). Certaines consoles peuvent nécessiter un réglage de la sortie vidéo.

Comment passer d'une entrée HDMI à une entrée AV ?

Le convertisseur détecte automatiquement la source active. Vous pouvez aussi appuyer sur le bouton 'Source' situé sur le côté de l'appareil pour basculer manuellement.

Le convertisseur chauffe-t-il normalement ?

Une légère chaleur est normale en fonctionnement. Ne couvrez pas l'appareil et placez-le dans un endroit ventilé. Si la température devient excessive, débranchez-le et contactez le SAV.

Puis-je utiliser ce convertisseur avec un projecteur ?

Oui, il est compatible avec la plupart des projecteurs équipés d'une entrée HDMI ou VGA. Assurez-vous que le projecteur accepte la résolution de sortie (jusqu'à 1080p).

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits liquides, d'alcool ou de solvants.

Où trouver les pièces de rechange ?

Les pièces détachées (câbles, adaptateur secteur) sont disponibles sur le site officiel de Philips ou auprès de revendeurs agréés. Utilisez uniquement des pièces d'origine.

Que faire si le voyant ne s'allume pas ?

Vérifiez que le câble USB est correctement branché et que l'adaptateur secteur (si utilisé) fonctionne. Essayez un autre port USB ou un adaptateur 5V. Si le problème persiste, contactez le service client.

MODE D'EMPLOI US2-PH61155 PHILIPS

Modulateur HFFwidéo - Manuel du proprétaire

INTRODUCTION

Votre modulateur HF vidéo est conçu pour convertir les signaux audio et vidéo séparés (provenant d'un caméscope, d'un ordinateur, d'un vidéoscope portatif, d'un récepteur de satellite, d'un lecteur de vidéodisque, etc.) en signaux de télévision VHF normaux que vous pouvez recevoir et regarder sur tout poste de télévision ordinaire.

Avertissement: Cet appareil est destiné à usage à l'intérieur seulement; pour amoindrir le risque d'incendie ou de choc électrique, évitez d'exposer cet appareil aux intempéries ou à l'humidité excessive.

Ce symbole a pour but de vous avertir de la présence d'une tension dangereuse sans isolation dans le boîtier du modulateur HF qui peut être de niveau assez élevé pour présenter un risque de choc électrique. Évitez d'ouvrir le boîtier du modulateur HF.

Ce symbole a pour but de vous informer que la documentation accompagnant ce modulateur HF contient d'importantes directives de fonctionnement et d'entretien.

LE FCC VOUDRAIT QUE VOUS SACHIEZ

Ce dispositif se conforme à la partie 15 de la réglementation du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas produire de perturbations ou de brouillage nuisibles; (2) il doit absolument accepter tout brouillage ou perturbation reçus, y compris le brouillage ou les perturbations pouvant altérer son fonctionnement.

Même dans des conditions de fonctionnement optimales, votre modulateur HF vidéo pourra causer du brouillage ou des perturbations indésirables. Nous suggérons les méthodes suivantes de repérage de pannes:

1. Utilisez une prise c.a. qui ne fonctionne pas sur le même circuit que le récepteur.
2. Placez le modulateur HF à un endroit éloigné de votre récepteur.

Advenant du brouillage ou des perturbations même à la suite de l'adoption des mesures ci-dessus, la réglementation du FCC vous exige d'abandonner l'utilisation de ce produit.

Renseignements importants concernant la sécurité.

1. Avant d'amorcer la mise en place de votre modulateur HF vidéo, lisez toutes les directives et suivez-les à la lettre tout le long de la mise en place.
2. Une fois la mise en place achevée, conservez toutes les directives dans un endroit sûr où vous pourrez les reconsulter ultérieurement au besoin.
3. Veuillez noter qu'une surface plane dure éloignée de toute source de chaleur et(ou) d'humidité constitue l'environnement idéal pour ce dispositif.

PIÈCES REQUISES

Il vous faut les articles suivants, non fournis avec votre modulateur HF vidéo, pour le relier entre une source d'entrée vidéo (jeu vidéo, caméscope, récepteur de satellite, lecteur de vidéodisque, etc.) et votre poste de télévision.

• deux câbles coaxiaux 75-ohm avec connecteurs du type F
• un transformateur correspondant 75 ohm-à-300 ohm, si votre poste de télévision ne dispose pas d'un connecteur 75-ohm VHF du type F
• un câble blindé vidéo avec fiches RCA et un câble audio (stéréo) avec fiches RCA OU câble de raccordement magnéstocope / lecteur de DVD avec fiches RCA OU 3 câbles blindés avec fiches RCA
• un câble S-VIDEO

CONNEXIONS

Suivez les étapes ci-dessous afin de relier votre modulateur HF:

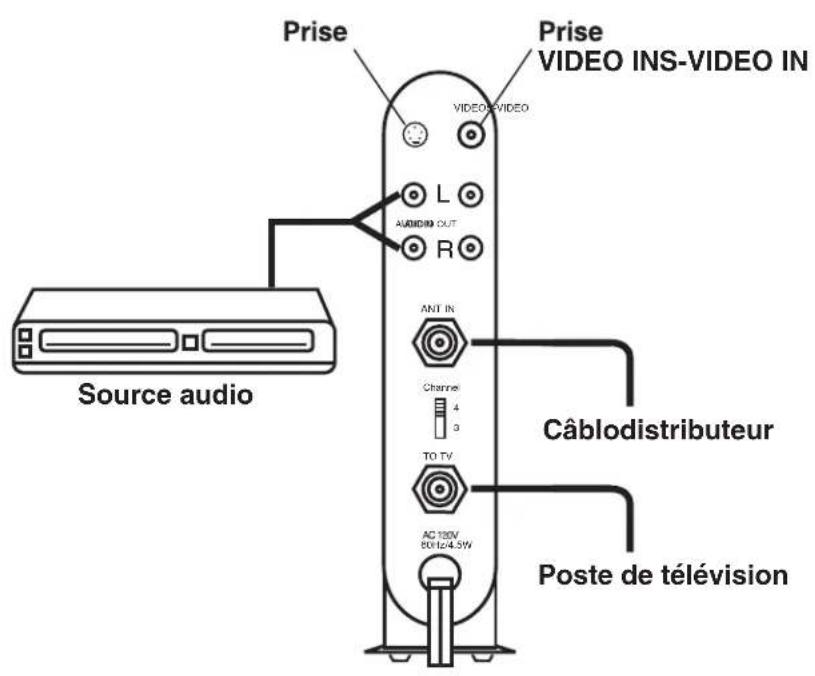

1. Raccordez un câble s-vidéo ou vidéo entre la prise de sortie s-vidéo ou vidéo de votre source vidéo et la prise S-VIDEO ou VIDEO IN du modulateur HF.

Note: Si le S-VIDEO et le vidéo standard sont relié, le S-VIDEO sera donné la priorité

CONNEXIONS (suite)

1. Raccordez un autre câble audio-vidéo entre la prises de sortie audio de votre source vidéo et la prise AUDIO IN du modulateur HF.

1. Reliez les câbles coaxiaux 75-ohm au modulateur HF d'après les directives ci-dessous:

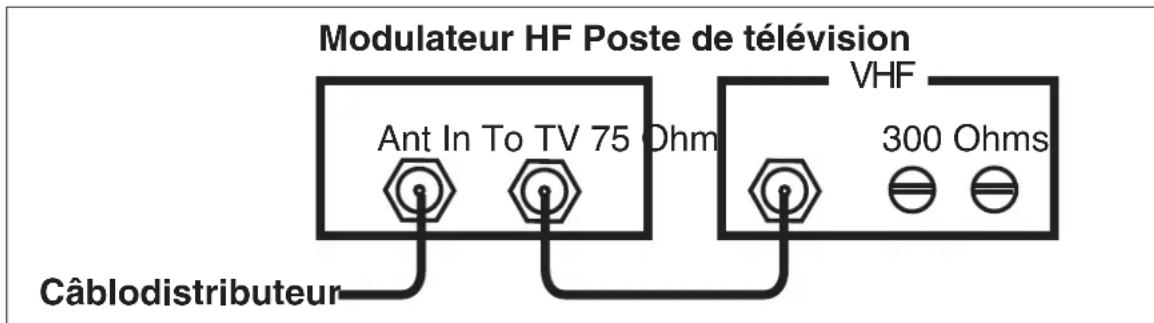

- Si votre poste de télévision se trouve déjà relié à une autre source d'entrée VHF (p. ex.: un câblodistributeur, un vidéoscope):

CONNEXIONS (suite)

a. Déconnectez de la borne d'entrée VHF 75-ohm du poste de télévision le câble d'entrée 75-ohm de la source d'entrée, puis reconnectez-le à la borne ANT IN du modulateur HF.

b. Ensuite, ajoutez un câble coaxial 75-ohm relié entre la borneTo TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

- Si votre poste de télévision n'est pas déjà relié à une autre source d'entrée VHF:

a. Raccordez le câble 75-ohm de la source d'entrée (antenne, câblodis tributeur, vidéoscope, etc.) à la borneANT IN du modulateur HF.
b. Reliez un câble coaxial 75-ohm relié entre la borneTo TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

Nota: Si votre poste de télévision dispose uniquement de bornes VHF à vis 300-ohm, employez un transformateur correspondant 75 ohm-à-300 ohm pour compléter la connexion.

1. Enfichez le cordon d'alimentation du modulateur HF dans une prise c.a. ordinaire.

FONCTIONNEMENT

1. Mettez le poste de télévision sous tension et sélectionnez le canal 3 ou 4, selon celui qui ne sert pas aux télédiffusions régulières dans votre région.
2. Réglez le commutateur CHANNEL 4/3 au même canal que vous avez réglé sur le poste de télévision (3 ou 4).
3. Mettre en marche la source vidéo raccordée; le modulateur transmettra le signal vidéo/audio au téléviseur et le témoin des canaux 3 ou 4 s'allumera.
4. Couper la source vidéo raccordée; le modulateur exécutera automatiquement la fonction de commutation et transmettra les signaux de l'antenne et du câble au téléviseur. Les témoins des canaux 3 ou 4 s'éteindront.

REMARQUE : Le voyant LED est allumé uniquement lorsque le signal vidéo est en cours de modulation.

FONCTIONNEMENT (suite)

1. Pour obtenir un son stéréophonique à partir du récepteur stéréo, raccorder les câbles stéréo audio gauche et droit du stéréo au récepteur stéréo ou au système de cinéma maison.

FICHE TECHNIQUE

Niveau de sortiedde lapporteuseividéo 63 dB3uVB uV

Canaux de sortie HF 3 ou 4

3 ou 4

Impédance de sortie HF 75 ohms

75 ohms

Impédance d'entrée aaddio 13

13 ± 3 k ohms

Les valeurs sont types; les unités individuelles pourront varier.

La fiche technique est susceptible de modifications et(ou) d'améliorations sans préavis.

GARANTIE à vie limitée Le fabricant garantit ce produit contre tout défaut de matériaux, de fabrication ou d'assemblage, lorsqu'il est utilisé normalement, conformément aux spécifications et avertissements, pendant la durée du produit. Cette garantie non transférable est offerte à l'acheteur initial seulement. Les produits défectueux doivent être retournés, accompagnés d'une preuve d'achat datée, à l'endroit où ils ont été achetés en vue d'être remplacés. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Le fabricant décline toute responsabilité quant aux dommages consécutifs ou indirects lorsque la loi l'autorise.
