SWS2103W - Convertisseur audio/vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Marque	Philips
Modèle	SWS2103W
Catégorie	Convertisseur audio/vidéo
Type de produit	Convertisseur de signaux A/V
Dimensions (L x l x H)	9 cm x 5 cm x 2 cm
Poids net	100 g
Alimentation	USB 5 V / 1 A (câble inclus)
Consommation électrique	0,5 W
Température de fonctionnement	0 °C à 40 °C
Humidité relative de fonctionnement	20 % à 80 % (sans condensation)
Résolutions vidéo supportées	480p, 576p, 720p, 1080i, 1080p
Formats audio supportés	PCM, stéréo analogique
Connectivité	Entrée HDMI, sortie HDMI + audio analogique (RCA)
Fonctions principales	Extraction audio HDMI, conversion HDMI vers analogique
Contenu de la boîte	Convertisseur, câble USB, câble audio RCA, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Précautions de sécurité	Ne pas exposer à l'humidité ou à des sources de chaleur
Pièces détachées	Disponibles auprès du service client Philips
Réparabilité	Indice de réparabilité non communiqué ; contacter SAV
Garantie	2 ans

FOIRE AUX QUESTIONS - SWS2103W PHILIPS

Comment brancher le convertisseur SWS2103W ?

Branchez le câble USB à l’alimentation (5 V). Connectez la source HDMI à l’entrée du convertisseur, puis reliez la sortie HDMI à votre téléviseur ou le câble audio RCA à vos enceintes.

Quels câbles sont fournis avec l'appareil ?

Le convertisseur est livré avec un câble USB pour l’alimentation, un câble audio RCA (mâle vers mâle) et un câble HDMI (selon version). Vérifiez le contenu de l’emballage.

Quelle est la résolution maximale supportée ?

Le SWS2103W supporte les résolutions jusqu’à 1080p (Full HD). Il peut également gérer 720p et 1080i.

Le convertisseur est-il compatible HDCP ?

Oui, il prend en charge HDCP 1.2, ce qui permet de lire des contenus protégés (DVD, Blu-ray, etc.).

Puis-je alimenter l'appareil sur un port USB de mon téléviseur ?

Oui, un port USB standard (5 V / 1 A) suffit. Certains anciens téléviseurs peuvent fournir moins de courant ; utilisez alors l’adaptateur secteur fourni.

Comment extraire le son depuis un signal HDMI ?

Branchez simplement le câble audio RCA (rouge/blanc) aux sorties analogiques du convertisseur. Le son sera extrait automatiquement.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont correctement branchés et que l’alimentation est active. Essayez de changer la source HDMI et redémarrez le convertisseur.

Le convertisseur fonctionne-t-il sans fil ?

Non, le SWS2103W est un convertisseur filaire. Il nécessite une connexion HDMI directe. Pour une solution sans fil, voyez les modèles Philips adaptés.

Comment entretenir le convertisseur ?

Débranchez-le avant nettoyage. Utilisez un chiffon doux et sec. N’utilisez pas de produits liquides ou abrasifs.

Quelle est la durée de la garantie ?

La garantie légale est de 2 ans à compter de la date d’achat. Conservez votre ticket de caisse pour toute réclamation.

MODE D'EMPLOI SWS2103W PHILIPS

Modulateur HFFwidéo - Manuel du proprétaire

INTRODUCTION

Votre modulateur HF vidéo est conçu pour convertir les signaux audio et vidéo séparés (provenant d'un caméscope, d'un ordinateur, d'un vidéoscope portatif, d'un récepteur de satellite, d'un lecteur de vidéodisque, etc.) en signaux de télévision VHF normaux que vous pouvez recevoir et regarder sur tout poste de télévision ordinaire.

Avertissement: Cet appareil est destiné à usage à l'intérieur seulement; pour amoindrir le risque d'incendie ou de choc électrique, évitez d'exposer cet appareil aux intempéries ou à l'humidité excessive.

Ce symbole a pour but de vous avertir de la présence d'une tension dangereuse sans isolation dans le boîtier du modulateur HF qui peut être de niveau assez élevé pour présenter un risque de choc électrique. Évitez d'ouvrir le boîtier du modulateur HF.

Ce symbole a pour but de vous informer que la documentation accompagnant ce modulateur HF contient d'importantes directives de fonctionnement et d'entretien.

LE FCC VOUDRAIT QUE VOUS SACHIEZ

Ce dispositif se conforme à la partie 15 de la réglementation du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas produire de perturbations ou de brouillage nuisibles; (2) il doit absolument accepter tout brouillage ou perturbation reçus, y compris le brouillage ou les perturbations pouvant altérer son fonctionnement.

Même dans des conditions de fonctionnement optimales, votre modulateur HF vidéo pourra causer du brouillage ou des perturbations indésirables. Nous suggérons les méthodes suivantes de repérage de pannes:

1. Utilisez une prise c.a. qui ne fonctionne pas sur le même circuit que le récepteur.
2. Placez le modulateur HF à un endroit éloigné de votre récepteur.

Advenant du brouillage ou des perturbations même à la suite de l'adoption des mesures ci-dessus, la réglementation du FCC vous exige d'abandonner l'utilisation de ce produit.

Renseignements importants concernant la sécurité.

1. Avant d'amorcer la mise en place de votre modulateur HF vidéo, lisez toutes les directives et suivez-les à la lettre tout le long de la mise en place.
2. Une fois la mise en place achevée, conservez toutes les directives dans un endroit sûr où vous pourrez les reconsulter ultérieurement au besoin.
3. Veuillez noter qu'une surface plane dure éloignée de toute source de chaleur et(ou) d'humidité constitue l'environnement idéal pour ce dispositif.

PIÈCES REQUISES

Il vous faut les articles suivants, non fournis avec votre modulateur HF vidéo, pour le relier entre une source d'entrée vidéo (jeu vidéo, caméscope, récepteur de satellite, lecteur de vidéodisque, etc.) et votre poste de télévision.

• deux câbles coaxiaux 75-ohm avec connecteurs du type F
• un transformateur correspondant 75 ohm-à-300 ohm, si votre poste de télévision ne dispose pas d'un connecteur 75-ohm VHF du type F
• un câble blindé vidéo avec fiches RCA et un câble audio (stéréo) avec fiches RCA OU câble de raccordement magnéstocope / lecteur de DVD avec fiches RCA OU 3 câbles blindés avec fiches RCA
• un câble S-VIDEO

CONNEXIONS

Suivez les étapes ci-dessous afin de relier votre modulateur HF:

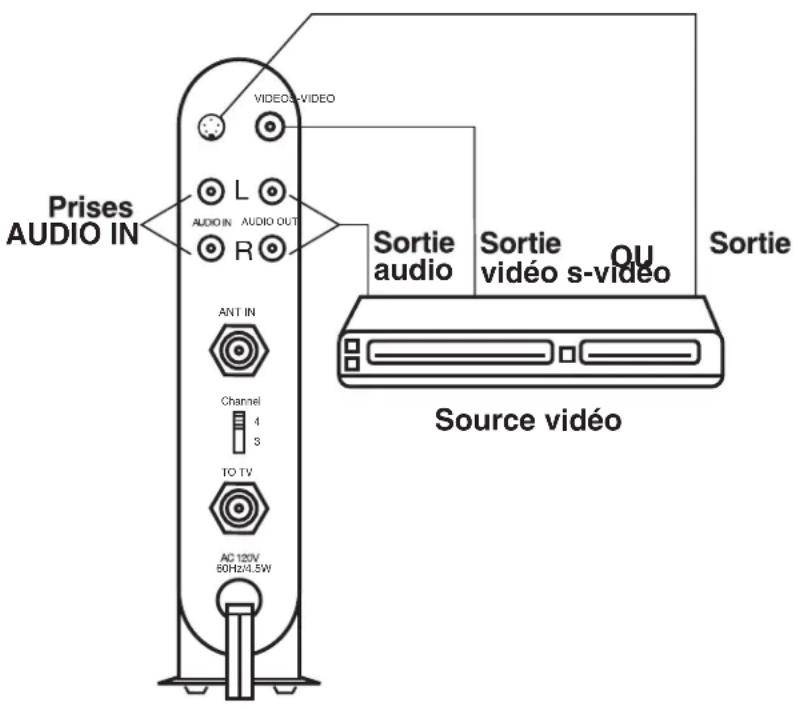

1. Raccordez un câble s-vidéo ou vidéo entre la prise de sortie s-vidéo ou vidéo de votre source vidéo et la prise S-VIDEO ou VIDEO IN du modulateur HF.

Note: Si le S-VIDEO et le vidéo standard sont relié, le S-VIDEO sera donné la priorité

CONNEXIONS (suite)

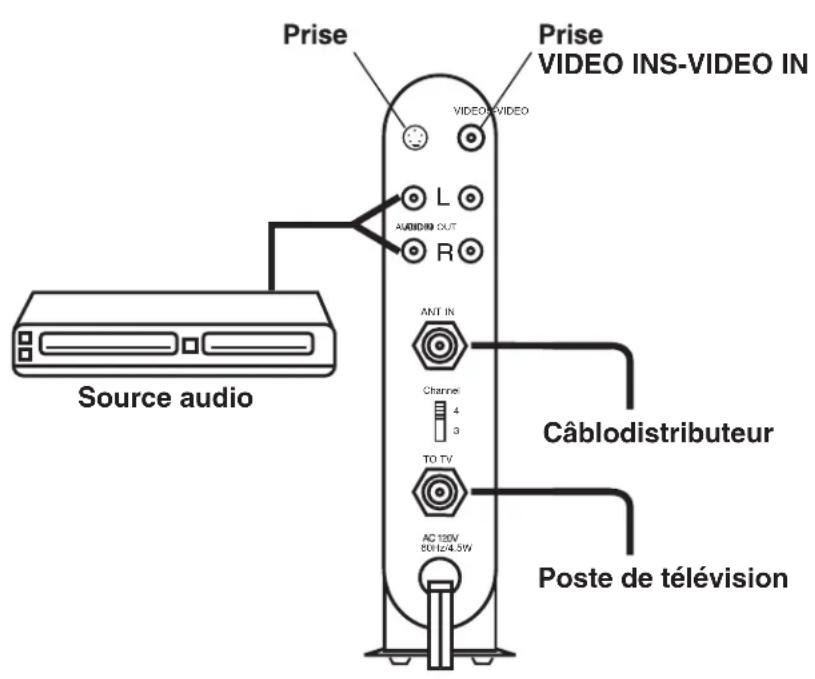

1. Raccordez un autre câble audio-vidéo entre la prises de sortie audio de votre source vidéo et la prise AUDIO IN du modulateur HF.

1. Reliez les câbles coaxiaux 75-ohm au modulateur HF d'après les directives ci-dessous:

- Si votre poste de télévision se trouve déjà relié à une autre source d'entrée VHF (p. ex.: un câblodistributeur, un vidéoscope):

CONNEXIONS (suite)

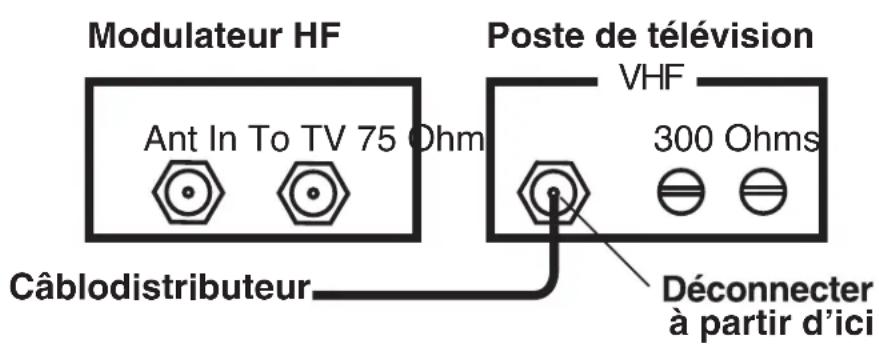

a. Déconnectez de la borne d'entrée VHF 75-ohm du poste de télévision le câble d'entrée 75-ohm de la source d'entrée, puis reconnectez-le à la borne ANT IN du modulateur HF.

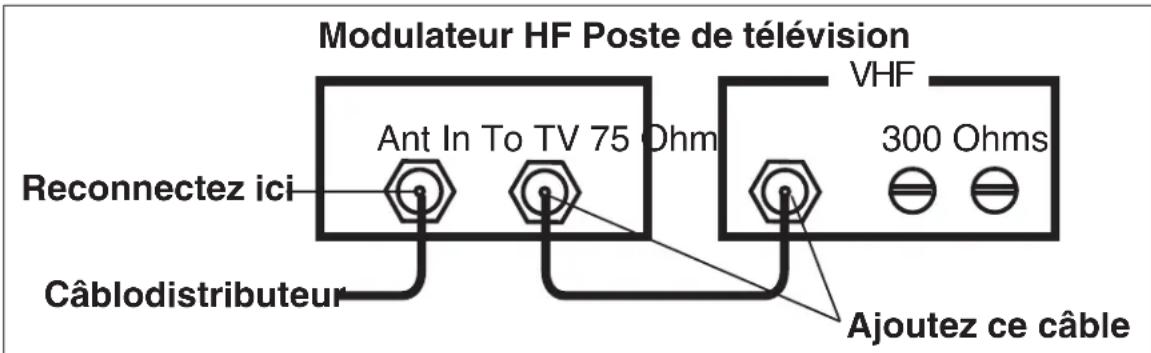

b. Ensuite, ajoutez un câble coaxial 75-ohm relié entre la borneTo TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

- Si votre poste de télévision n'est pas déjà relié à une autre source d'entrée VHF:

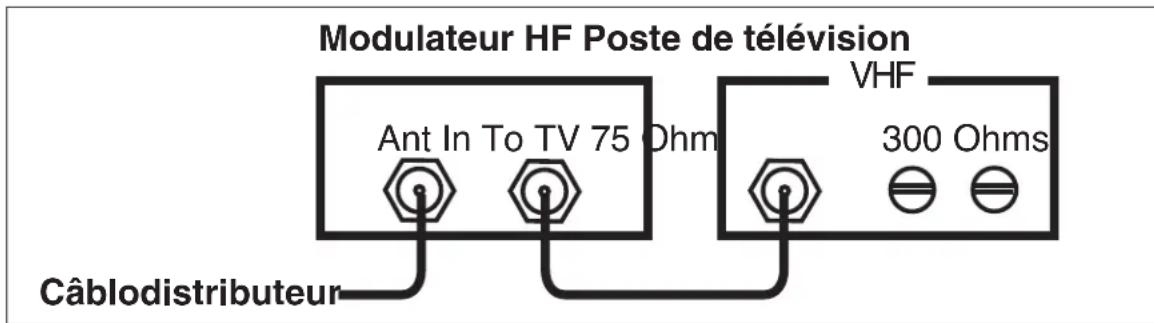

a. Raccordez le câble 75-ohm de la source d'entrée (antenne, câblodis tributeur, vidéoscope, etc.) à la borneANT IN du modulateur HF.
b. Reliez un câble coaxial 75-ohm relié entre la borneTo TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

Nota: Si votre poste de télévision dispose uniquement de bornes VHF à vis 300-ohm, employez un transformateur correspondant 75 ohm-à-300 ohm pour compléter la connexion.

1. Enfichez le cordon d'alimentation du modulateur HF dans une prise c.a. ordinaire.

FONCTIONNEMENT

1. Mettez le poste de télévision sous tension et sélectionnez le canal 3 ou 4, selon celui qui ne sert pas aux télédiffusions régulières dans votre région.
2. Réglez le commutateur CHANNEL 4/3 au même canal que vous avez réglé sur le poste de télévision (3 ou 4).
3. Mettre en marche la source vidéo raccordée; le modulateur transmettra le signal vidéo/audio au téléviseur et le témoin des canaux 3 ou 4 s'allumera.
4. Couper la source vidéo raccordée; le modulateur exécutera automatiquement la fonction de commutation et transmettra les signaux de l'antenne et du câble au téléviseur. Les témoins des canaux 3 ou 4 s'éteindront.

REMARQUE : Le voyant LED est allumé uniquement lorsque le signal vidéo est en cours de modulation.

FONCTIONNEMENT (suite)

1. Pour obtenir un son stéréophonique à partir du récepteur stéréo, raccorder les câbles stéréo audio gauche et droit du stéréo au récepteur stéréo ou au système de cinéma maison.

FICHE TECHNIQUE

Niveau de sortiedde lapporteuseividéo 63 dB3uVB uV

Canaux de sortie HF 3 ou 4

3 ou 4

Impédance des sortie HF 75 ohms

75 ohms

Impédance d'entrée adidio 13

13 ± 3 k ohms

Les valeurs sont types; les unités individuelles pourront varier.

La fiche technique est susceptible de modifications et(ou) d'améliorations sans préavis.

GARANTIE à vie limitée Le fabricant garantit ce produit contre tout défaut de matériaux, de fabrication ou d'assemblage, lorsqu'il est utilisé normalement, conformément aux spécifications et avertissements, pendant la durée du produit. Cette garantie non transférable est offerte à l'acheteur initial seulement. Les produits défectueux doivent être retournés, accompagnés d'une preuve d'achat datée, à l'endroit où ils ont été achetés en vue d'être remplacés. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Le fabricant décline toute responsabilité quant aux dommages consécutifs ou indirects lorsque la loi l'autorise.
