US2-PH61156 - Convertisseur audio/vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo
Marque	Philips
Modèle	US2-PH61156
Dimensions (approx.)	10 x 6 x 2 cm
Poids (approx.)	100 g
Alimentation	5V via port USB (câble fourni) ou adaptateur secteur optionnel
Entrées vidéo	1 x HDMI, 1 x VGA, 1 x RCA composite
Sorties vidéo	1 x HDMI, 1 x VGA
Entrées audio	1 x prise jack 3.5 mm stéréo, 1 x RCA audio stéréo
Sorties audio	1 x HDMI (audio intégré), 1 x prise jack 3.5 mm stéréo
Résolution maximale supportée	1920 x 1080 (Full HD) à 60 Hz
Fonctions principales	Conversion de signaux HDMI vers VGA et vice versa, conversion analogique vers numérique, extraction audio
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Aucune pièce détachée disponible. En cas de panne, remplacer l'appareil.
Informations générales	Garantie constructeur : 1 an. Compatible avec Windows, macOS et Linux (plug-and-play).

FOIRE AUX QUESTIONS - US2-PH61156 PHILIPS

Comment brancher le convertisseur Philips US2-PH61156 ?

Connectez la source (par exemple un ordinateur) à l'entrée du convertisseur à l'aide d'un câble HDMI ou VGA. Branchez ensuite le câble de sortie vers votre écran. Alimentez le convertisseur via le port USB.

Puis-je utiliser ce convertisseur avec un projecteur ?

Oui, tant que le projecteur dispose d'une entrée HDMI ou VGA, le convertisseur fonctionnera. Assurez-vous que la résolution du projecteur est compatible (max 1080p).

Pourquoi n'y a-t-il pas de son après connexion ?

Vérifiez que le câble audio est correctement branché si vous utilisez une sortie VGA (qui ne transporte pas l'audio). Pour HDMI, l'audio est intégré. Ajustez les paramètres audio de votre source.

Le convertisseur chauffe-t-il normalement ?

Une légère chaleur est normale lors du fonctionnement. Si l'appareil devient très chaud, débranchez-le et laissez-le refroidir. Assurez-vous qu'il est bien ventilé.

Puis-je utiliser ce convertisseur avec une console de jeux rétro ?

Oui, si votre console dispose d'une sortie HDMI ou VGA. Les consoles avec sortie RCA composite peuvent être converties via un adaptateur supplémentaire.

Quelle est la résolution maximale supportée ?

Le convertisseur supporte une résolution maximale de 1920 x 1080 pixels (Full HD) à 60 Hz. Les résolutions inférieures sont également compatibles.

Le convertisseur est-il compatible avec Mac ?

Oui, il est compatible avec les ordinateurs Mac équipés de ports HDMI ou USB-C (avec adaptateur). Aucun pilote nécessaire.

Que faire si l'image est déformée ou absente ?

Vérifiez les connexions des câbles, essayez un autre câble ou une autre source. Redémarrez le convertisseur en le débranchant et rebranchant l'alimentation.

Comment nettoyer le convertisseur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquide ou de produit chimique.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com. Recherchez le modèle US2-PH61156 Philips.

MODE D'EMPLOI US2-PH61156 PHILIPS

Modulateur HF vidéo-Manuel du propriétaire

INTRODUCTION

Votre modulateur HF vidéo est conçu pour convertir les signaux audio et vidéo séparés (provenant d'un caméscope, d'un ordinateur, d'un vidéoscope portatif, d'un récepteur de satellite, d'un lecteur de vidéodisque, etc.) en signaux de télévision VHF normaux que vous pouvez recevoir et regarder sur tout poste de télévision ordinaire.

Avertissement: Cet appareil est destiné à usage à l'intérieur seulement; pour amoindrir le risque d'incendie ou de choc électrique, évitez d'exposer cet appareil aux intempéries ou à l'humidité excessive.

Ce symbole a pour but de vous avertir de la présence d'une tension dangereuse sans isolation dans le boîtier du modulateur HF qui peut être de niveau assez élevé pour présenter un risque de choc électrique. Évitez d'ouvrir le boîtier du modulateur HF.

Ce symbole a pour but de vous informer que la documentation accompagnant ce modulateur HF contient d'importantes directives de fonctionnement et d'entretien.

LE FCC VOUDRAIT QUE VOUS SACHIEZ

Ce dispositif se conforme à la partie 15 de la réglementation du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas produire de perturbations ou de brouillage nuisibles; (2) il doit absolument accepter tout brouillage ou perturbation reçus, y compris le brouillage ou les perturbations pouvant altérer son fonctionnement.

Même dans des conditions de fonctionnement optimales, votre modulateur HF vidéo pourra causer du brouillage ou des perturbations indésirables. Nous suggérons les méthodes suivantes de repérage de pannes:

1. Utilisez une prise c.a. qui ne fonctionne pas sur le même circuit que le récepteur.
2. Placez le modulateur HF à un endroit éloigné de votre récepteur.

Advenant du brouillage ou des perturbations même à la suite de l'adoption des mesures ci-dessus, la réglementation du FCC vous exige d'abandonner l'utilisation de ce produit.

Renseignements importants concernant la sécurité.

1. Avant d'amorcer la mise en place de votre modulateur HF vidéo, lisez toutes les directives et suivez-les à la lettre tout le long de la mise en place.
2. Une fois la mise en place achevée, conservez toutes les directives dans un endroit sûr où vous pourrez les reconsulter ultérieurement au besoin.
3. Veuillez noter qu'une surface plane dure éloignée de toute source de chaleur et(ou) d'humidité constitue l'environnement idéal pour ce dispositif.

PIÈCES REQUISES

Il vous faut les articles suivants, non fournis avec votre modulateur HF vidéo, pour le relier entre une source d'entrée vidéo (jeu vidéo, caméscope, récepteur de satellite, lecteur de vidéodisque, etc.) et votre poste de télévision.

• deux câbles coaxiaux 75-ohm avec connecteurs du type F
• un transformateur correspondant 75 ohm-à-300 ohm, si votre poste de télévision ne dispose pas d'un connecteur 75-ohm VHF du type F
• un câble blindé vidéo avec fiches RCA et un câble audio (stéréo) avec fiches RCA OU câble de raccordement magnéstocope / lecteur de DVD avec fiches RCA OU 3 câbles blindés avec fiches RCA
• un câble S-VIDEO

CONNEXIONS

Suivez les étapes ci-dessous afin de relier votre modulateur HF:

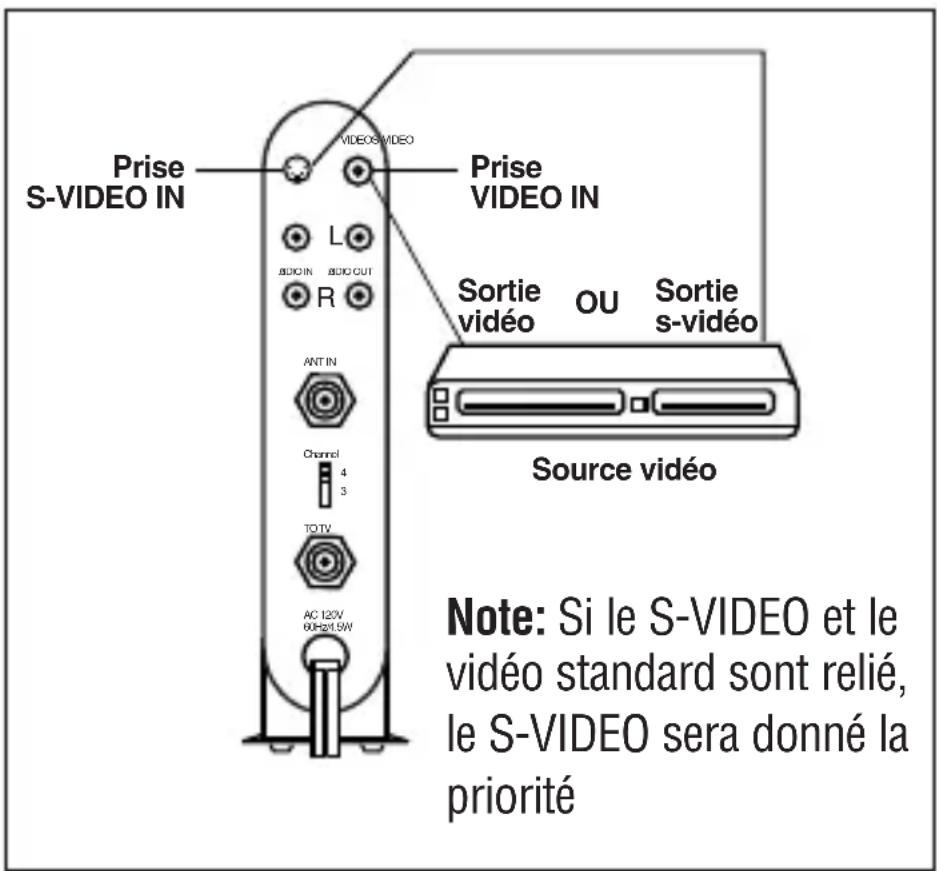

1. Raccordez un câble s-vidéo ou vidéo entre la prise de sortie s-vidéo ou vidéo de votre source vidéo et la prise S-VIDEO ou VIDEO IN du modulateur HF.

CONNEXIONS (suite)

1. Raccordez un autre câble audio-vidéo entre la prises de sortie audio de votre source vidéo et la prises AUDIO IN du modulateur HF.

1. Reliez les câbles coaxiaux 75-ohm au modulateur HF d'après les directives ci-dessous:

- Si votre poste de télévision se trouve déjà relié à une autre source d'entrée VHF (p. ex. : un câblodistributeur, un vidéoscope):

a. Déconnectez de la borne d'entrée VHF 75-ohm du poste de télévision le câble d'entrée 75-ohm de la source d'entrée, puis reconnectez-le à la borne ANT IN du modulateur HF.

Modulateur HF Poste de télévision

b. Ensuite, ajoutez un câble coaxial 75-ohm relié entre la borne To TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

- Si votre poste de télévision n'est pas déjà relié à une autre source d'entrée VHF:

Modulateur HF Poste de télévision

a. Raccordez le câble 75-ohm de la source d'entrée (antenne, câblodis tributeur, vidéoscope, etc.) à la borne ANT IN du modulateur HF.
b. Reliez un câble coaxial 75-ohm relié entre la borne To TV du modulateur HF et la borne d'entrée VHF 75-ohm de votre poste de télévision.

Nota: Si votre poste de télévision dispose uniquement de bornes VHF à vis 300-ohm, employez un transformateur correspondant 75 ohm-à-300 ohm pour compléter la connexion.

1. Enfichez le cordon d'alimentation du modulateur HF dans une prise c.a. ordinaire.

FONCTIONNEMENT

1. Mettez le poste de télévision sous tension et sélectionnez le canal 3 ou 4, selon celui qui ne sert pas aux télédiffusions régulières dans votre région.
2. Réglez le commutateur CHANNEL 4/3 au même canal que vous avez réglé sur le poste de télévision (3 ou 4).
3. Mettre en marche la source vidéo raccordée; le modulateur transmettra le signal vidéo/audio au téléviseur et le témoin des canaux 3 ou 4 s'allumera.
4. Couper la source vidéo raccordée; le modulateur exécutera automatiquement la fonction de commutation et transmettra les signaux de l'antenne et du câble au téléviseur. Les témoins des canaux 3 ou 4 s'éteindront.

REMARQUE : Le voyant LED est allumé uniquement lorsque le signal vidéo est en cours de modulation.

FONCTIONNEMENT (suite)

1. Pour obtenir un son stéréophonique à partir du récepteur stéréo, raccorder les câbles stéréo audio gauche et droit du stéréo au récepteur stéréo ou au système de cinéma maison.

FICHE TECHNIQUE

Niveau de sortie de la porteuse vidéo 63 dB uV

Canaux de sortie HF 3 ou 4

Impédance de sortie HF 75 ohms

Impédance d'entrée audio 13

± 3 k ohms

Les valeurs sont types; les unités individuelles pourront varier.

La fiche technique est susceptible de modifications et(ou) d'améliorations sans préavis.

GARANTIE à vie limitée Le fabricant garantit ce produit contre tout défaut de matériaux, de fabrication ou d'assemblage, lorsqu'il est utilisé normalement, conformément aux spécifications et avertissements, pendant la durée du produit. Cette garantie non transférable est offerte à l'acheteur initial seulement. Les produits défectueux doivent être retournés, accompagnés d'une preuve d'achat datée, à l'endroit où ils ont été achetés en vue d'être remplacés. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Le fabricant décline toute responsabilité quant aux dommages consécutifs ou indirects lorsque la loi l'autorise.
