Tipo de producto	Convertidor de audio/vídeo
Marca	Philips
Modelo	US2-PH61155
Color	Negro
Dimensiones (largo x ancho x alto)	10 cm x 6 cm x 2 cm
Peso	200 g
Alimentación	5 V CC mediante puerto USB (cable incluido)
Consumo eléctrico	2,5 W máx.
Entradas de vídeo	1 x HDMI, 1 x AV compuesto (RCA)
Salidas de vídeo	1 x HDMI, 1 x VGA
Entradas de audio	1 x RCA estéreo (izquierdo/derecho)
Salidas de audio	1 x conector jack 3,5 mm estéreo
Formatos de vídeo compatibles	PAL, NTSC, 480p, 720p, 1080p
Resolución máxima	1920 x 1080 píxeles
Funciones principales	Conversión HDMI a AV, AV a HDMI, escalado, extracción de audio
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos líquidos ni abrasivos.
Seguridad	Certificaciones CE, RoHS. Utilizar únicamente el adaptador suministrado.
Piezas de repuesto y reparabilidad	Índice de reparabilidad: 8,5/10. Piezas disponibles en el fabricante.
Contenido de la caja	Convertidor, cable USB, cable HDMI, cable AV (RCA), manual de instrucciones
Garantía	2 años

Preguntas frecuentes - US2-PH61155 PHILIPS

¿Cómo conectar el convertidor Philips US2-PH61155?

Conecte la alimentación mediante el puerto USB, luego conecte su fuente (HDMI o AV) a la entrada correspondiente. A continuación, conecte su pantalla a la salida adecuada. Asegúrese de que todos los cables estén bien insertados.

¿Por qué no hay imagen después de la conexión?

Verifique que el convertidor esté encendido (luz encendida). Asegúrese de que los cables estén correctamente conectados y que la fuente esté encendida. Intente cambiar la resolución de la fuente a 720p o 1080p.

¿El convertidor admite sonido?

Sí, el convertidor extrae el sonido y lo transmite a través de la salida de audio jack de 3,5 mm o a través de HDMI si la pantalla lo admite. Use un cable de audio si es necesario.

¿Puedo conectar una consola de juegos a este convertidor?

Sí, puede conectar una consola mediante HDMI. El convertidor funciona con las resoluciones estándar de las consolas (480p a 1080p). Algunas consolas pueden requerir un ajuste de salida de vídeo.

¿Cómo cambiar de una entrada HDMI a una entrada AV?

El convertidor detecta automáticamente la fuente activa. También puede presionar el botón 'Source' ubicado en el costado del dispositivo para cambiar manualmente.

¿El convertidor se calienta normalmente?

Un ligero calor es normal durante el funcionamiento. No cubra el dispositivo y colóquelo en un lugar ventilado. Si la temperatura se vuelve excesiva, desconéctelo y contacte al servicio de atención al cliente.

¿Puedo usar este convertidor con un proyector?

Sí, es compatible con la mayoría de proyectores que tengan entrada HDMI o VGA. Asegúrese de que el proyector acepte la resolución de salida (hasta 1080p).

¿Cómo limpiar el dispositivo?

Desconecte el dispositivo antes de limpiarlo. Use un paño suave y seco para limpiar la superficie. Nunca use productos líquidos, alcohol ni disolventes.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto (cables, adaptador de corriente) están disponibles en el sitio web oficial de Philips o a través de distribuidores autorizados. Use únicamente piezas originales.

¿Qué hacer si la luz no se enciende?

Verifique que el cable USB esté correctamente conectado y que el adaptador de corriente (si se usa) funcione. Pruebe con otro puerto USB o un adaptador de 5V. Si el problema persiste, contacte al servicio al cliente.

MANUAL DE USUARIO US2-PH61155 PHILIPS

Modulador de FRFpana Vídeo-Manual Ide Ussuario

INTRODUCCIÓN

Este Modulador de RF para Vídeo está diseñado para convertir señales separadas de audio y de vídeo (provenientes de una videocámara, computadora, videocasetera portátil, receptor satelital, reproductor de DVDs, etc.) en señales de televisión VHF corrientes, para que Ud. las pueda ver en cualquier televisor común.

Advertencia: para uso en interiores solamente; para reducir el riesgo de incendio o electrochoque, no exponga este producto a la lluvia o a la humedad.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE ELECTROCHOQUE, NO QUITE LA CUBIERTA NI LA PARTE POSTERIOR. NO CONTIENE PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. REFIERA EL SERVICIO A PERSONAL HABILITADO.

Este símbolo tiene por objeto alertarle acerca de la presencia de voltaje peligroso sin aislación en el interior del Modulador de RF, de suficiente intensidad para representar peligro de electrochoque. No abra la caja del Modulador de RF.

Este símbolo tiene por objeto informarle que la literatura que acompaña a este Modulador de RF contiene importantes instrucciones de operación y mantenimiento.

LA FCC QUIERE QUE UD. SEPA LO SIGUIENTE:

Este aparato está en conformidad con la Parte 15 de las normas de la Comisión Federal de Comunicaciones (FCC Rules). Su funcionamiento está sujeto a las siguientes condiciones: (1) este aparato no debe causar interferencia perjudicial, y (2) este aparato debe aceptar toda interferencia recibida, incluso interferencia capaz de causar un funcionamiento no satisfactorio.

Aun en las mejores condiciones, el Modulador de RF para Vídeo podría causar interferencia indeseable. Sugerimos las siguientes medidas para resolver el problema:

1. Use un tomacorriente de corriente alterna conectado a un circuito distinto al del receptor.
2. Coloque el Modulador de RF lo más lejos posible del receptor.

Si después que se hayan tomado estas medidas la interferencia persiste, las reglamentaciones de la FCC exigen suspender el uso de este producto.

Información importante relativa aseguridad:

1. Antes de comenzar la instalación de su Modulador de RF de Vídeo, lea todas las instrucciones y sígalas estrictamente durante la instalación.
2. Después de completar la instalación, guarde todas las instrucciones en un sitio seguro para poder consultarlas en el futuro en caso necesario.
3. Sírvase notar que el sitio ideal para este aparato es colocado sobre una superficie dura, lejos de toda fuente de calor y de humedad.

PIEZAS NECESARIAS

Para conectar el Modulador de RF de Vídeo entre una fuente de señales de vídeo (juego de vídeo, videocámara, receptor satelital, reproductor de DVDs, etc.) y su televisor, se necesitan los siguientes elementos, que no se sumin-istran con el Modulador.

• Dos cables coaxiales de 75 ohms con conectores de tipo F
• Si su televisor no tiene un conector F de 75 ohms para VHF, también necesitará un transformador de adaptación de 75 a 300 ohms
• Un cable blindado para vídeo con clavijas de conexión RCA y un cable para audio (estereofónico) con clavijas de conexión RCA O Cable de transposición para VCR/DVD con clavijas de conexión RCA O 3 cables blindados con clavijas de conexión RCA
• Un Cable de S-Video

CONEXIONES

Para conectar su Modulador de RF siga los pasos siguientes:

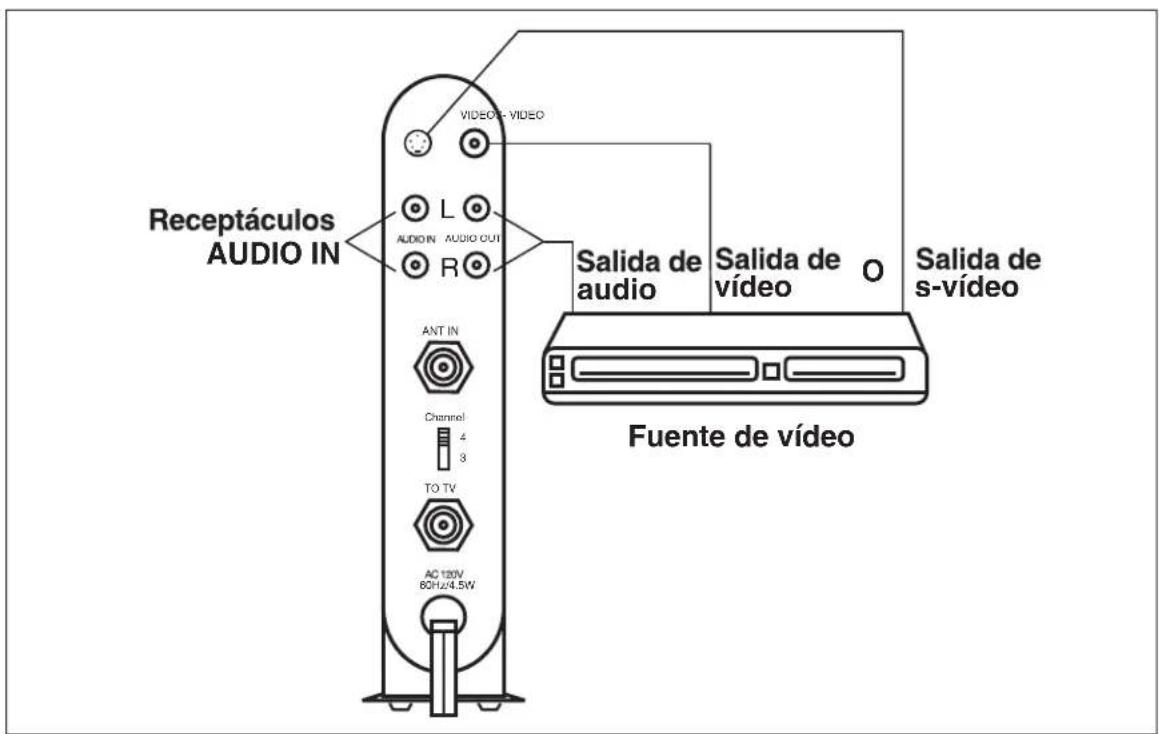

1. Conecte un cable e s-vídeo o vídeo entre el receptáculo de salida de vídeo de la fuente de señales de s-vídeo o vídeo empleada y el recep-táculo rotulado S-VIDEO IN o VIDEO IN del Modulador de RF.

CONEXIONES (continuación)

1. Conecte el otro cable de audio/vídeo entre el receptáculos de salida de audio de la fuente de vídeo y el receptáculos rotula AUDIO IN del Modulador de RF.

1. Conecte los cables coaxiales de 75 ohms al Modulador de RF de la manera siguiente:

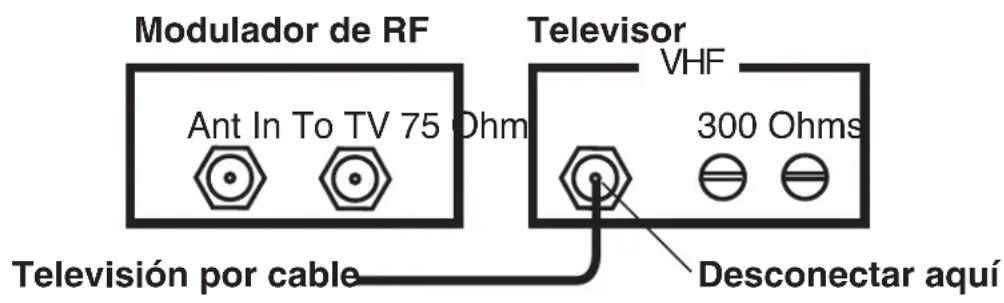

- Si su televisor ya está conectado a otra fuente de señales VHF (tales como televisión por cable, videocasetera, etc.):

a. Desconecte del terminal de señales VHF de 75 ohm del televisor el cable de 75 ohm proveniente de las fuentes de señales.

b. A continuación, conecte un cable coaxial de 75 ohm entre el terminal rotulado TO TV del Modulador de RF y el terminal de entrada VHF de 75 ohm del televisor.

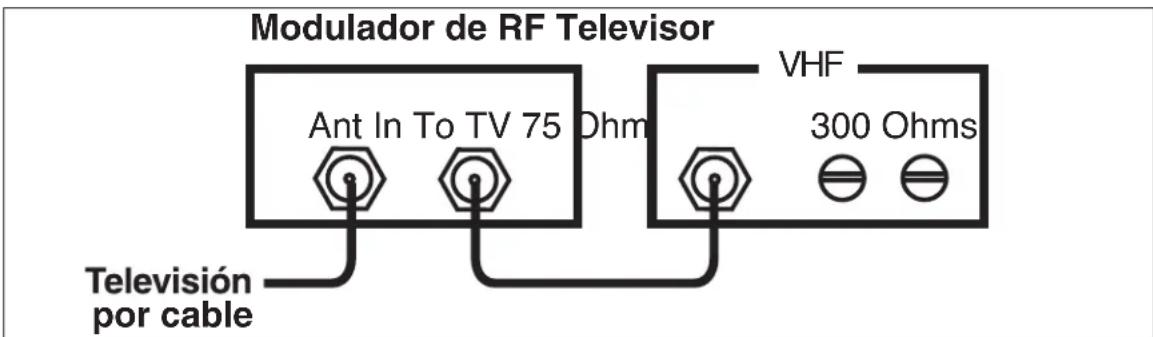

- Si su televisor no está ya conectado a otra fuente de señales VHF:

a. Conecte el cable de 75 ohm proveniente de las fuentes de señales (antena, televisión por cable, videocasetera, etc.) al terminal rotulado ANT IN del Modulador de RF.
b. Conecte un cable coaxial de 75 ohm entre el terminal rotulado TO TV del Modulador de RF y el terminal de 75 ohm de entrada de señales VHF del televisor.

Nota: Si su televisor tiene solamente terminales VHF de tornillo de 300 ohms, use un transformador de adaptación de 75 a 300 ohm para completar la conexión.

1. Enchufe el cable de alimentación del Modulador de RF en un tomacorriente común de corriente alterna.

FUNCIONAMIENTO

1. Encienda el televisor y seleccione el Canal 3 ó 4 (elija el que no se use para teledifusión en su zona).
2. Lleve la llave CHANNEL 4/3 de su Modulador de RF al mismo canal que el televisor (canal 3 ó 4).
3. Encienda la fuente de video conectada, el modulador dará la señal de video / audio al televisor y la luz cambiará al canal 3 ó 4.
4. Apague la fuente de video conectada, el modulador se cambiará automática-mente para dar la señal de ANT / Cable al televisor y se apagarán las luces para el canal 3 ó 4.

NOTA: La luz indicadora LED permanece encendida única-mente durante la sintonización de la señal de video.

FUNCIONAMIENTO (continuación)

1. Para obtener sonido estereofónico de su receptor de estéreo, conecte los cables I-D de audio estereofónicos al receptor de estéreo o cine en casa.

ESPECIFICACIONES

Potencia desalidade de canal de vídeo 63 dB uV uV

Las especificaciones son generales; pueden haber diferencias entre unidades. Las especificaciones pueden cambiar y mejorar sin previo aviso.

GARANTÍA limitadade povividal fabricante garantiza que este producto no tendrá defectos de material, mano de obra y ensamblaje, bajo uso normal, en conformidad con las especificaciones y advertencias, durante la vida del producto. Esta garantía se extiende sólo al comprador original y no es transferible. Los productos defectuosos deben devolverse con el comprobante de compra fechado al lugar de compra para obtener un reemplazo. NO HAY NINGUNA OTRA GARANTÍA ESCRITA O IMPLÍCITA. Los daños incidentales o emergentes se desconocen donde lo permita la ley.
