US2-PH61159 - Convertidor audio/video PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor audio/video
Marca	Philips
Modelo	US2-PH61159
Dimensiones (aprox.)	10 x 6 x 2 cm
Peso	~100 g
Alimentación	USB 5V (cable incluido)
Entradas de video	HDMI, RCA (CVBS)
Salidas de video	HDMI, RCA (CVBS)
Entradas de audio	HDMI, RCA estéreo
Salidas de audio	HDMI, RCA estéreo
Resolución máxima	1080p (Full HD)
Funciones principales	Conversión analógico-digital, bidireccional HDMI/RCA
Compatibilidad	NTSC, PAL, 50/60 Hz
Mantenimiento y limpieza	Desconectar antes de limpiar. Usar un paño seco y suave.
Seguridad	No exponer a la humedad ni a temperaturas extremas.
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario. Contactar al servicio técnico.
Información general	Uso doméstico. Conforme a las normas CE.

Preguntas frecuentes - US2-PH61159 PHILIPS

¿Cómo conectar el convertidor Philips US2-PH61159?

Conecte el cable USB para la alimentación, luego conecte sus fuentes de video/audio (HDMI o RCA) a las entradas correspondientes y las salidas a su pantalla o sistema de audio.

El convertidor no detecta mi dispositivo, ¿qué hacer?

Verifique que los cables estén bien conectados y que el dispositivo fuente esté encendido. Asegúrese de que el formato de video (NTSC/PAL) sea compatible. Intente reiniciar el convertidor desconectándolo.

¿Qué resolución máxima soporta el convertidor?

Soporta una resolución máxima de 1080p (Full HD) tanto en entrada como en salida.

¿Puedo usar el convertidor sin alimentación USB?

No, el dispositivo necesita una alimentación USB 5V para funcionar. Use el cable provisto o un adaptador de corriente USB.

¿El convertidor funciona con consolas de juegos?

Sí, es compatible con la mayoría de consolas (PS4, Xbox, etc.) a través de HDMI. Asegúrese de que la consola esté configurada en una resolución compatible (hasta 1080p).

¿Cómo limpiar el convertidor?

Desconéctelo antes de cualquier limpieza. Use un paño seco y suave. Nunca use productos líquidos o abrasivos.

¿Puedo conectar una fuente RCA a la entrada HDMI?

No, las entradas son específicas: RCA para señales analógicas, HDMI para digitales. Use el convertidor en la dirección adecuada (RCA a HDMI o HDMI a RCA).

¿El convertidor admite sonido envolvente?

Admite audio estéreo PCM. Para sonido envolvente, verifique que su fuente esté configurada en PCM estéreo.

¿Qué hacer si la imagen está en blanco y negro?

Esto indica a menudo una incompatibilidad de estándar de color (NTSC/PAL). Verifique la configuración de su fuente y del convertidor.

¿Dónde encontrar piezas de repuesto o reparación?

Ninguna pieza es reparable por el usuario. En caso de avería, contacte al servicio postventa de Philips o a un técnico autorizado.

MANUAL DE USUARIO US2-PH61159 PHILIPS

Modulador de RRF para Vídeo-Manual de Usuaínio

INTRODUCCIÓN

Este Modulador de RF para Vídeo está diseñado para convertir señales separadas de audio y de vídeo (provenientes de una videocámara, computadora, videocasetera portátil, receptor satelital, reproductor de DVDs, etc.) en señales de televisión VHF corrientes, para que Ud. las pueda ver en cualquier televisor común.

Advertencia: para uso en interiores solamente; para reducir el riesgo de incendio o electrochoque, no exponga este producto a la lluvia o a la humedad.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE ELECTROCHOQUE, NO QUITE LA CUBIERTA NI LA PARTE POSTERIOR. NO CONTIENE PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. REFIERA EL SERVICIO A PERSONAL HABILITADO.

Este símbolo tiene por objeto alertarle acerca de la presencia de voltaje peligroso sin aislación en el interior del Modulador de RF, de suficiente intensidad para representar peligro de electrochoque. No abra la caja del Modulador de RF.

Este símbolo tiene por objeto informarle que la literatura que acompaña a este Modulador de RF contiene importantes instrucciones de operación y mantenimiento.

LA FCC QUIERE QUE UD. SEPA LO SIGUIENTE:

Este aparato está en conformidad con la Parte 15 de las normas de la Comisión Federal de Comunicaciones (FCC Rules). Su funcionamiento está sujeto a las siguientes condiciones: (1) este aparato no debe causar interferencia perjudicial, y (2) este aparato debe aceptar toda interferencia recibida, incluso interferencia capaz de causar un funcionamiento no satisfactorio.

Aun en las mejores condiciones, el Modulador de RF para Vídeo podría causar interferencia indeseable. Sugerimos las siguientes medidas para resolver el problema:

1. Use un tomacorriente de corriente alterna conectado a un circuito distinto al del receptor.
2. Coloque el Modulador de RF lo más lejos posible del receptor.

Si después que se hayan tomado estas medidas la interferencia persiste, las reglamentaciones de la FCC exigen suspender el uso de este producto.

Información importante relativa a seguridad:

1. Antes de comenzar la instalación de su Modulador de RF de Vídeo, lea todas las instrucciones y sigalas estrictamente durante la instalación.
2. Después de completar la instalación, guarde todas las instrucciones en un sitio seguro para poder consultarlas en el futuro en caso necesario.
3. Sírvase notar que el sitio ideal para este aparato es colocado sobre una superficie dura, lejos de toda fuente de calor y de humedad.

PIEZAS NECESARIAS

Para conectar el Modulador de RF de Vídeo entre una fuente de señales de vídeo (juego de vídeo, videocámara, receptor satelital, reproductor de DVDs, etc.) y su televisor, se necesitan los siguientes elementos, que no se suministran con el Modulador.

• Dos cables coaxiales de 75 ohms con conectores de tipo F
• Si su televisor no tiene un conector F de 75 ohms para VHF, también necesitará un transformador de adaptación de 75 a 300 ohms
• Un cable blindado para vídeo con clavijas de conexión RCA y un cable para audio (estereofónico) con clavijas de conexión RCA O Cable de transposición para VCR/DVD con clavijas de conexión RCA O 3 cables blindados con clavijas de conexión RCA

- Un Cable de S-Video

CONEXIONES

Para conectar su Modulador de RF siga los pasos siguientes:

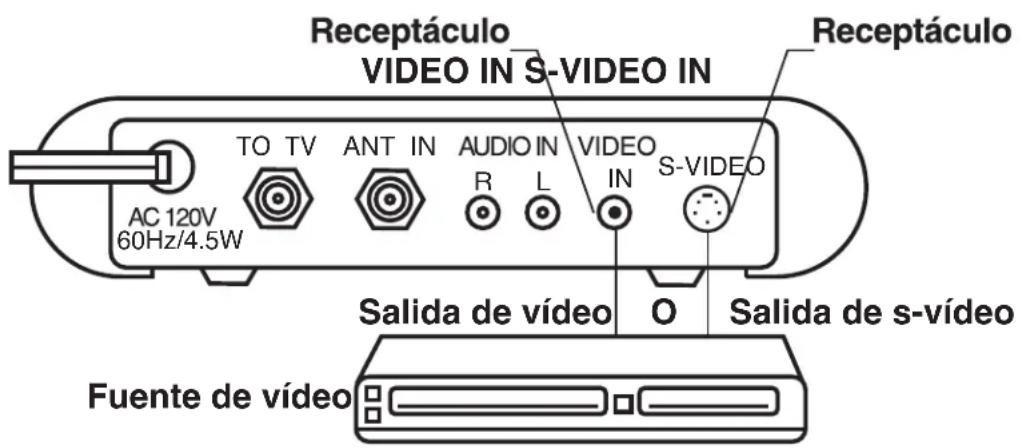

1. Conecte un cable e s-vídeo o vídeo entre el receptáculo de salida de vídeo de la fuente de señales de s-vídeo o vídeo empleada y el receptáculo rotulado S-VIDEO INo VIDEO IN del Modulador de RF.

Nota: Si el S-Video y video uniforme se enganchan arriba, el S-Video se dará la prioridad

CONEXIONES (continuación)

1. Conecte el cable de audio entre el receptáculos de salida de audio de la fuente de vídeo y el receptáculos rotulada AUDIO IN del Modulador de RF.

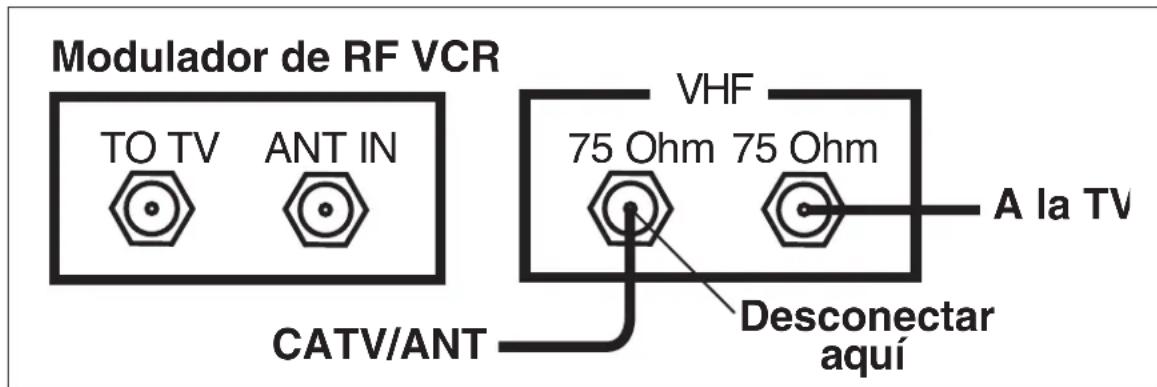

1. Conecte los cables coaxiales de 75 ohmios al modulador de RF eligiendo una de las dos (2) opciones siguientes:

Opción 1: Si el televisor ya está conectado a otra fuente de entrada VHF (como la televisión por cable, el vídeo, etc.):

a. Desconecte la conexión actual de la televisión por cable/antena del terminal de entrada de 75 ohmios de la fuente VHF y vuelva a conectarla al terminal ANT IN del modulador de RF.

b. A continuación utilice un cable coaxial de 75 ohmios para conectar el terminal TO TV del modulador de RF al terminal de entrada de 75 ohmios de la fuente VHF.

Opción 2: Si su televisor no está ya conectado a otra fuente de señales VHF:

a. Desconecte el cable actual de la televisión por cable/antena del terminal de entrada de 75 ohmios del televisor y vuelva a conectarlo al terminal ANT IN del modulador de RF.
b. A continuación utilice un cable coaxial de 75 ohmios para conectar el terminal TO TV del modulador de RF al terminal de entrada VHF de 75 ohmios del televisor.

Nota: Si su televisor tiene solamente terminales VHF de tornillo de 300 ohms, use un transformador de adaptación de 75 a 300 ohm para completar la conexión.

1. Enchufe el cable de alimentación del Modulador de RF en un tomacorriente común de corriente alterna.

FUNCIONAMIENTO

1. Encienda el televisor y seleccione el Canal 3 ó 4 (elija el que no se use para teledifusión en su zona).

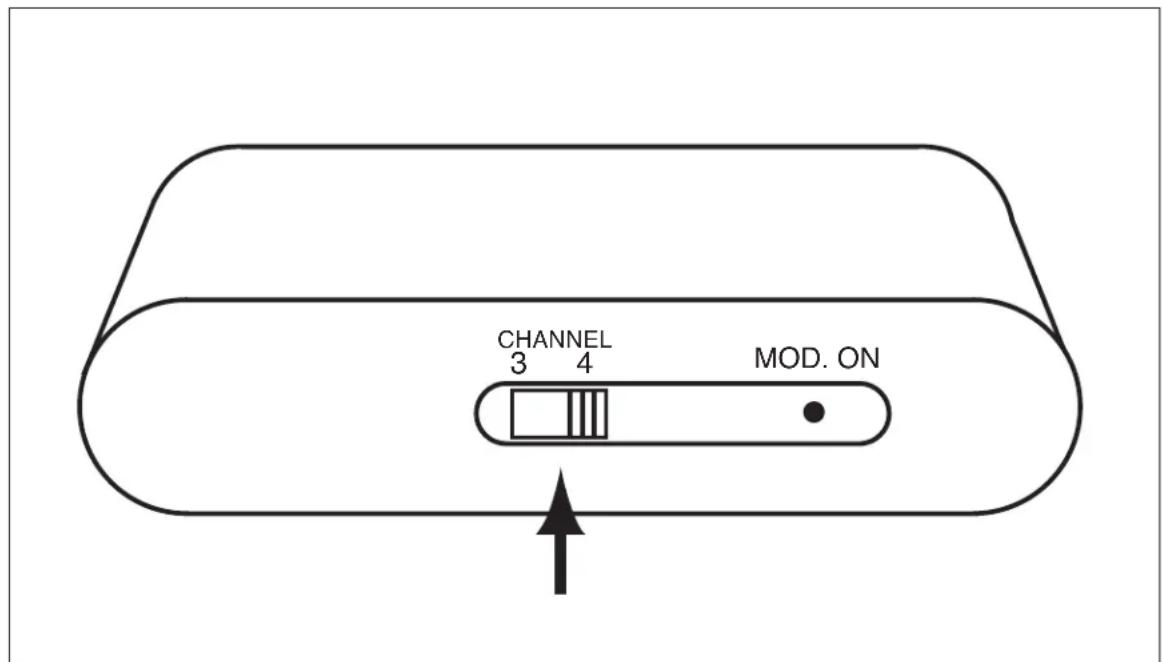

2. Lleve la llave CHANNEL 4/3 de su Modulador de RF al mismo canal que el televisor (canal 3 ó 4).

1. Cuando se enciende la fuente de vídeo conectada al Modulador de RF, el modulador transmite al televisor la señal de vídeo/audio y la luz indicadora roja correspondiente MOD. ON se ilumina.
2. Cuando se apaga la fuente de vídeo conectada al Modulador de RF, el modulador pasa automáticamente a transmitir al televisor la señal ANT/cable y la luz indicadora roja correspondiente MOD. ON se apaga.

ESPECIFICACIONES

Potencia de salida del canal de video 63 dB dB uV

Las especificaciones son generales; pueden haber diferencias entre unidades. Las especificaciones pueden cambiar y mejorar sin previo aviso.

El fabricante garantiza que este producto no tendrá defectos de material, mano de obra y ensamblaje, bajo uso normal, en conformidad con las especificaciones y advertencias, durante la vida del producto. Esta garantía se extiende sólo al comprador original y no es transferible. Los productos defectuosos deben devolverse con el comprobante de compra fechado al lugar de compra para obtener un reemplazo. NO HAY NINGUNA OTRA GARANTÍA ESCRITA O IMPLÍCITA. Los daños incidentales o emergentes se desconocen donde lo permita la ley.
