Type de produit	Extension audio/video (HDMI)
Marque	ABUS
Modèle	TV8740
Dimensions (L x l x H)	100 x 60 x 25 mm
Poids	200 g
Matériau du boîtier	Plastique ABS
Alimentation	USB 5V / 1A (adaptateur secteur fourni)
Consommation électrique	2,5 W
Entrée	1 x HDMI femelle
Sortie	1 x HDMI femelle
Distance de transmission maximale	50 m (câble HDMI catégorie 2)
Résolution vidéo supportée	1080p (Full HD)
Bande passante	10,2 Gbit/s
Formats audio supportés	PCM 2.0, Dolby Digital, DTS
Protocole HDCP	HDCP 1.4 compatible
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utilisation en intérieur uniquement. Protéger de l'humidité et des chocs.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV ABUS.
Garantie	2 ans

FOIRE AUX QUESTIONS - TV8740 ABUS

Comment connecter l'extension audio/video TV8740 ?

Branchez le câble HDMI de votre source (ex: décodeur TV) sur l'entrée de l'extendeur, puis reliez la sortie à votre écran via un second câble HDMI. Alimentez l'extendeur avec le câble USB fourni.

Quelle est la distance maximale de transmission ?

Le TV8740 peut transmettre un signal HDMI jusqu'à 50 mètres avec un câble HDMI de catégorie 2 (haute vitesse).

L'extendeur nécessite-t-il une alimentation externe ?

Oui, il doit être alimenté via le port micro-USB avec un adaptateur secteur 5V/1A (fourni) ou un port USB d'un téléviseur.

Quels types de sources sont compatibles ?

Tout appareil doté d'une sortie HDMI : lecteur Blu-ray, console de jeux, box Internet, ordinateur, etc. La résolution maximale supportée est le 1080p.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions HDMI, assurez-vous que l'extendeur est alimenté, et testez avec un autre câble. Redémarrez la source et l'écran. Si le problème persiste, vérifiez la compatibilité HDCP de vos appareils.

L'extendeur prend-il en charge le HDCP ?

Oui, il est compatible HDCP 1.4, ce qui permet de diffuser du contenu protégé (Netflix, Blu-ray) sans problème.

Le son est-il transmis correctement ?

Le son est transmis via le câble HDMI. L'extendeur supporte les formats audio PCM 2.0, Dolby Digital et DTS.

Peut-on utiliser l'extendeur avec un câble HDMI de mauvaise qualité ?

Pour une distance supérieure à 10 m, utilisez un câble HDMI haute vitesse (catégorie 2) afin d'éviter les pertes de signal et les interférences.

Comment nettoyer l'extendeur ?

Débranchez l'appareil, puis essuyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Où trouver des pièces de rechange ou une assistance ?

L'extendeur ne contient aucune pièce réparable par l'utilisateur. Pour toute assistance, contactez le service après-vente ABUS via leur site officiel.

MODE D'EMPLOI TV8740 ABUS

Système de transmission à paire torsadée 13

Instructions d'installation

Système de transmission à paire torsadée 13

Instructions d'installation

Système de transmission à paire torsadée

Instructions d'installation

Nous vous remercions d'avoir porté votre choix sur ce système de transmission vidéo à paire torsadée PROFILINE. Vous disposez maintenant d'un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage !

Ce système de transmission à paire torsadée vous permet de transmettre sans perte des signaux vidéo (et des signaux de données dans le cadre du TV8720) en utilisant les lignes en cuivre disponibles à deux fils, telles que le câble téléphonique, sur une distance pouvant atteindre 1500m.

2. Livraison

• 2 modules émetteurs/récepteurs d'une portée pouvant atteindre 1,5km
• 2 alimentations enfichables 230 V CA/12 V CC
- Instructions de montage

3. Consignes de sécurité

Ne jamais ouvrir le produit, afin d'éviter tout endommagement de l'appareil et la perte du droit à la garantie.

N'utiliser le produit que dans les limites prescrites de la plage de températures et dans des locaux secs. Toutes les informations à ce sujet figurent dans la fiche technique.

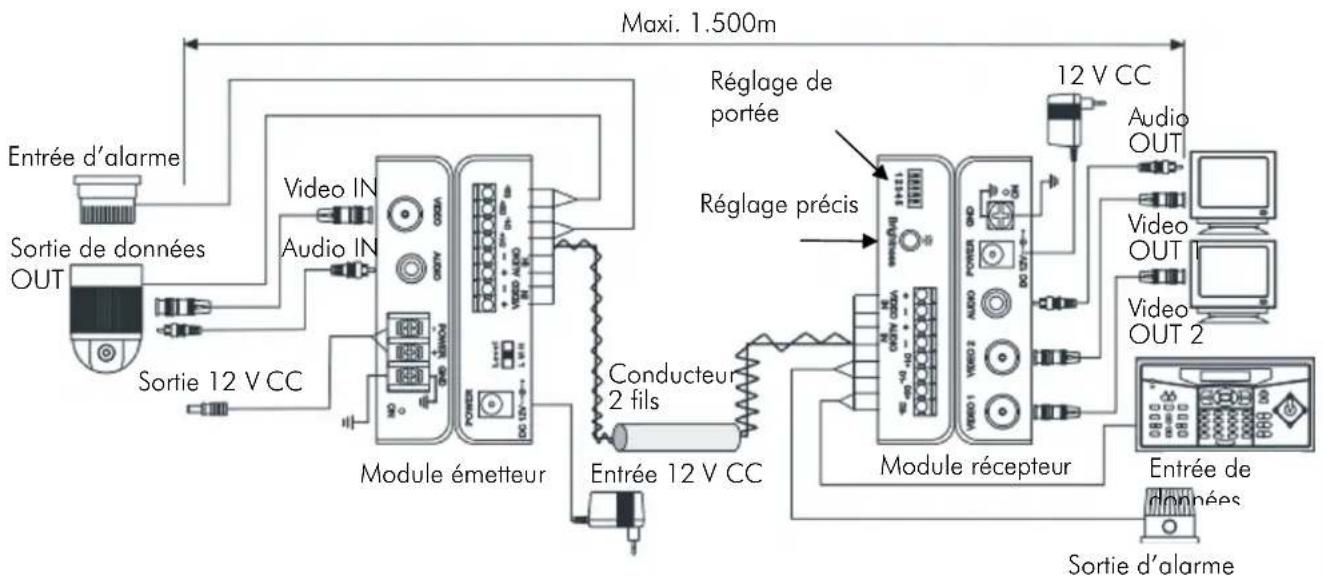

4. Plan de branchement du TV8720

4. Plan de branchement du TV8720 (suite)

Module émetteur Sortie 12 V CC

Face avant

Connecteurs du module émetteur – face avant :

Video – Entrée vidéo composite (FBAS)

Audio – Entrée audio

Power – Sortie 12 VCC (par ex. pour la caméra)

GND – Masse du boîtier

Module émetteur Level Video/Audio Sortie de données

Face arrière Saturation de couleur Sortie

Connecteurs du module émetteur – face arrière :

Video IN – Connexion serrée pour transmission à paire torsadée

Audio IN – Connexion serrée pour transmission à paire torsadée

Power – Entrée 12 V CC d'alimentation

D1+/D1.- Entrée de contact d'alarme (normalement ouvert)

D2+/D2- - Sortie de câble de données (RS485)

LMH - Niveau de saturation de couleur

4. Plan de branchement du TV8720 (suite)

Face avant du module récepteur

Face arrière du module récepteur

Connecteurs du module récepteur – Connecteurs du module récepteur –

Face avant : Face arrière :

Video 1 – Sortie vidéo composite (FBAS) 1 12345 – Réglage de la portée

Video 2 – Sortie vidéo composite (FBAS) 2 Brightness – Réglage précis de la luminosité

Audio - Sortie audio Video IN - Connexion serrée pour transmission à paire

torsadée Power – Entrée 12 V CC d'alimentation

GND – Masse du boîtier Audio IN – Connexion serrée pour transmission à paire torsadée

D1+/D1-- Sortie de contact d'alarme (normalement ouvert)

D2+/D2- - Entrée de câble de données (RS485)

La distance maximale entre un module émetteur et un module récepteur ne doit pas (suivant le réglage réalisé) dépasser 1 500 m. Veiller à ne pas poser les câbles de branchement à proximité de lignes sous tension, car cela est à l'origine d'interférences (mauvaise qualité d'image), dans de rares cas.

5. Réglage de la portée du TV8720

Veiller à régler la distance entre les modules émetteur et récepteur, au niveau du module récepteur. Ceci permet de garantir une qualité d'image optimale. La distance minimale doit être supérieure à 100 mètres, car l'amplification intégrée des signaux risque d'entraîner une saturation du signal vidéo.

Interrupteur DIP

0-300 M -> 1 sur ON, tous les autres sur OFF

300-600 M -> 2 sur ON, tous les autres sur OFF

600-900 M -> 3 sur ON, tous les autres sur OFF

900-1200 M -> 4 sur ON, tous les autres sur OFF

1200-1500 M -> 5 sur ON, tous les autres sur OFF

1. Fiche technique du TV8720

Entrée vidéo /Sortie vidéo	1 V_cc / 75 ohms
Distance de transmission	100 à 1500 mètres
Câble conseillé	Paire torsadée (24AWG)
Tension de fonctionnement	12 V CC chacun (alimentation 230 V CA/12 V CC – 300 mA incluse dans la livraison)
Consommation	chacun 40 mA
Dimensions (HxLxP)	24 x 110 x 77mm
Plage de températures	0°C à 50°C
