Producttype	Audio/video-extensie (HDMI)
Merk	ABUS
Model	TV8740
Afmetingen (L x B x H)	100 x 60 x 25 mm
Gewicht	200 g
Behuizingsmateriaal	ABS-kunststof
Voeding	USB 5V / 1A (netadapter meegeleverd)
Stroomverbruik	2,5 W
Ingang	1 x HDMI-vrouwelijk
Uitgang	1 x HDMI-vrouwelijk
Maximale transmissieafstand	50 m (HDMI-kabel categorie 2)
Ondersteunde videoresolutie	1080p (Full HD)
Bandbreedte	10,2 Gbit/s
Ondersteunde audioformaten	PCM 2.0, Dolby Digital, DTS
HDCP-protocol	HDCP 1.4 compatibel
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	20 % tot 80 % (niet condenserend)
Onderhoud en reiniging	Afvegen met een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Alleen binnenshuis gebruiken. Beschermen tegen vocht en schokken.
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met de ABUS-klantenservice.
Garantie	2 jaar

Veelgestelde vragen - TV8740 ABUS

Hoe sluit ik de audio/video-extensie TV8740 aan?

Sluit de HDMI-kabel van uw bron (bijv. tv-decoder) aan op de ingang van de extender en verbind vervolgens de uitgang met uw scherm via een tweede HDMI-kabel. Voed de extender met de meegeleverde USB-kabel.

Wat is de maximale transmissieafstand?

De TV8740 kan een HDMI-signaal tot 50 meter verzenden met een HDMI-kabel van categorie 2 (hogesnelheid).

Heeft de extender externe voeding nodig?

Ja, deze moet worden gevoed via de micro-USB-poort met een 5V/1A netadapter (meegeleverd) of een USB-poort van een televisie.

Welke soorten bronnen zijn compatibel?

Elk apparaat met een HDMI-uitgang: Blu-ray-speler, spelconsole, internetbox, computer, enz. De maximale ondersteunde resolutie is 1080p.

Wat te doen als het beeld niet wordt weergegeven?

Controleer de HDMI-verbindingen, zorg ervoor dat de extender van stroom wordt voorzien, en test met een andere kabel. Start de bron en het scherm opnieuw op. Als het probleem aanhoudt, controleer dan de HDCP-compatibiliteit van uw apparaten.

Ondersteunt de extender HDCP?

Ja, deze is compatibel met HDCP 1.4, waarmee beveiligde inhoud (Netflix, Blu-ray) zonder problemen kan worden gestreamd.

Wordt het geluid correct overgedragen?

Het geluid wordt via de HDMI-kabel verzonden. De extender ondersteunt de audioformaten PCM 2.0, Dolby Digital en DTS.

Kan ik de extender gebruiken met een HDMI-kabel van slechte kwaliteit?

Gebruik voor afstanden groter dan 10 m een hogesnelheids-HDMI-kabel (categorie 2) om signaalverlies en interferentie te voorkomen.

Hoe maak ik de extender schoon?

Koppel het apparaat los en veeg de behuizing af met een zachte, droge doek. Gebruik nooit chemische of schurende middelen.

Waar kan ik reserveonderdelen of ondersteuning vinden?

De extender bevat geen door de gebruiker te repareren onderdelen. Neem voor ondersteuning contact op met de ABUS-klantenservice via hun officiële website.

GEBRUIKSAANWIJZING TV8740 ABUS

Installatieaanwijzingen

Installatieaanwijzingen

Installatieaanwijzingen

Installatieaanwijzingen

Twisted-pair-overdrachtssysteem Installatieaanwijzingen

Twisted Pair Übertragungsystem 1 Installationsanleitung Twisted Pair Transmission System 7 Installation Guide Système de transmission à paire torsadée 13 Instructions d'installation Sistema di trasmissione Twisted Pair 19 Istruzioni per l'installazione Twisted Pair overførselssystem 31 Installations Guide

Wij bedanken u voor de aankoop van dit PROFILINE-twisted-pair-video-overdrachtssysteem. U heeft een product gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen!

Dit twisted-pair-overdrachtssysteem biedt u de mogelijkheid van verliesvrije overdracht van videosignalen (bij TV8720 ook van datasignalen) over bestaande 2-aderige koperdraden (bv. telefoonkabel) tot een afstand van 1,5km.

2. Inhoud van de levering

• 2 stuks zender-/ontvangermodule voor maximaal 1,5km
• 2 stuks netadapters 230VAC/12VDC
- Montage-instructies

3. Veiligheidstips

Open dit product nooit, om beschadigingen van het apparaat te voorkomen en uw aanspraak op garantie niet te verliezen.

Gebruik het product alleen binnen het voorgeschreven temperatuurbereik en alleen in droge ruimtes. Alle gegevens hierover vindt u in de technische gegevens.

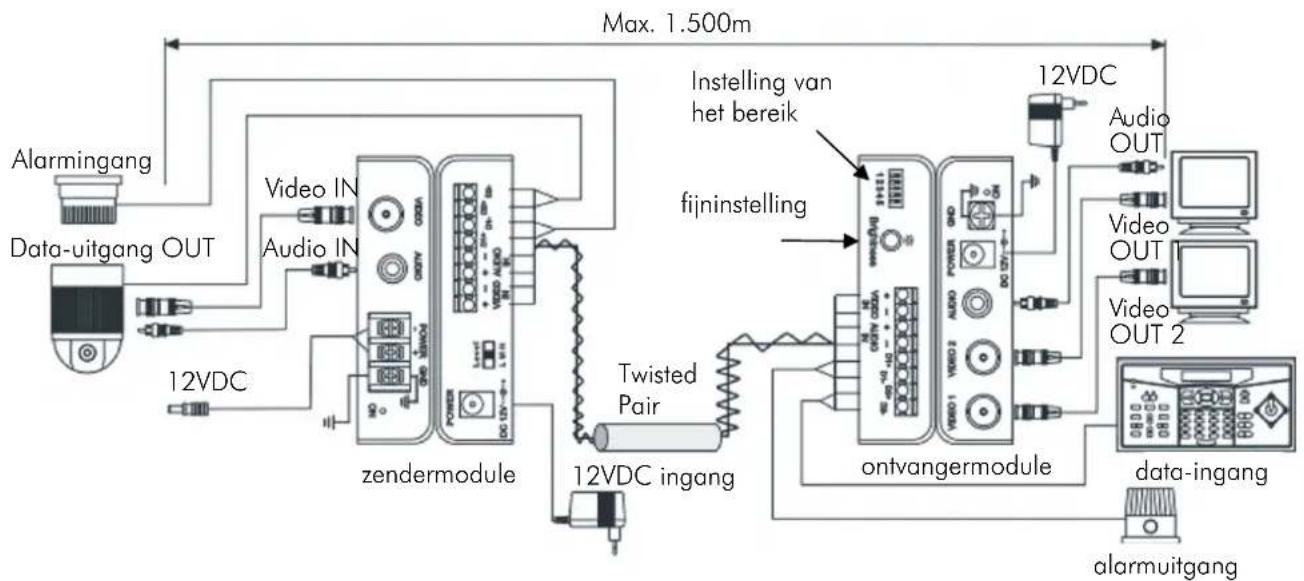

4. Aansluitingsschema TV8720

4. Aansluitingsschema TV8720 (vervolg)

Zendermodule 12VDC uitgang Voorkant

Aansluitingen op de zendermodule - voorkant:

Video - Composite (FBAS)-Video-ingang

Audio - Audio-ingang

Power - 12VDC uitgang (bv. voor uw camera)

GND – massa van het huis

Zendermodule Level Video/Audio Gegevensuitgang Achterkant Kleurverzadiging Uitgang

Aansluitingen op de zendermodule - achterkant:

Video IN – klemaansluiting voor twisted-pair-overdracht

Audio IN - klemaansluiting voor twisted-pair-overdracht

Power - 12VDC ingang voor netadapter

D1+/D1- - ingang voor alarmcontact (NO)

D2+/D2- - uitgang voor datalijn (RS485)

LMH - Level voor kleurverzadiging

4. Aansluitingsschema TV8720 (vervolg)

Ontvangermodule voorkant

Ontvangermodule achterkant

Aansluitingen op de ontvangermodule - Aansluitingen op de ontvangermodule -

Voorkant: Achterkant:

Video 1 – Composite (FBAS)-video-uitgang 12345 – instelling van het bereik

Video 2 – Composite (FBAS)-video-uitgang Brightness – fijninstelling

Audio - audio-uitgang Video IN - klemaansluiting voor twisted-pair-overdracht

Power - 12VDC ingang voor netadapter Audio IN - klemaansluiting voor twisted-pair-overdracht

GND - massa van het huis D1+/D1- - uitgang voor alarmcontact (NO)

D2+/D2--ingang voor datalijn (RS485)

De maximale afstand tussen een zender- en ontvangermodule mag (al naar gelang de instelling) niet meer dan 1.500m bedragen. Let erop dat u de aansluitkabel zoveel mogelijk niet in de buurt van onder spanning staande draden legt, aangezien dit in sommige uitzonderlijke gevallen tot interferenties (slechte beeldkwaliteit) leidt.

5. Instelling van het bereik voor TV8720

Let erop dat u op de ontvangermodule de afstand tussen zendermodule en ontvangermodule instelt. U garandeert zodoende een optimale beeldkwaliteit. De minimale afstand dient groter dan 100 meter te zijn, aangezien de geïntegreerde signaalversterking tot een oversturing van het videosignaal kan leiden.

		DIP-schakelaar
		0-300m->1 op ON, alle andere op OFF
		300-600m->2 op ON, alle andere op OFF
		600-900m->3 op ON, alle andere op OFF
		900-1200m->4 op ON, alle andere op OFF
		1200-1500m->5 op ON, alle andere op OFF

Video-ingangVideo-uitgang	1Vss / 75 ohm
Overdrachtsafstand 100 – 1500 meter
Aanbevolen kabel Twisted Pair (24AWG)
Bedrijfsspanning elk 12VDC (230VAC/12VDC – 300mA netadapter bijgevoegd)
Stroomopname	elk
Afmetingen (HxBxD) 24 x 110 x 77mm
Temperatuurbereik 0°C – 50°C
