MANUALE UTENTE TV8740 ABUS

Sistema di trasmissione Twisted Pair 19

Istruzioni per l'installazione

Twisted-pair-overdrachtssysteem 25

Sistema di trasmissione Twisted Pair 19

Istruzioni per l'installazione

Twisted-pair-overdrachtssysteem 25

Sistema di trasmissione Twisted Pair 19

Istruzioni per l'installazione

Twisted-pair-overdrachtssysteem 25

Sistema di trasmissione Twisted Pair

Istruzioni per l'installazione

La ringraziamo per aver acquistato questo sistema di trasmissione video Twisted Pair PROFILINE. Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata attraverso le relative dichiarazioni e documentazione depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per il montaggio!

Questo sistema di trasmissione Twisted Pair consente la trasmissione di segnali video senza perdita di informazioni (per la TV8720 anche di segnali dati) su cavi in rame a 2 fili (ad es. cavo telefonico) fino ad una distanza di 1500m..

2. Componenti forniti

• 2 pezzi modulo trasmissione/ricezione fino a 1,5km
• 2 pezzi trasformatore a pin 230VAC/12VDC
- Istruzioni per il montaggio

3. Norme di sicurezza

Non aprire mai questo prodotto per evitare danni all'apparecchio e per non invalidare la garanzia.

Mettere in funzione il prodotto nei limiti di temperatura indicata e solo in ambienti asciutti. Tutte le indicazioni corrispondenti si trovano all'interno dei dati tecnici.

4. Schema di collegamento TV8720

4. Schema di collegamento TV8720 (continua)

Modulo di trasmissione Uscita 12VDC Lato anteriore

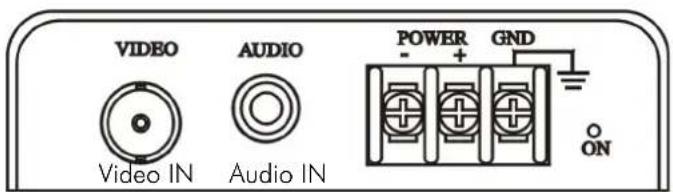

Collegamenti sul modulo trasmissione – lato anteriore:

Ingresso video Video-Composito (FBAS) Audio – Ingresso audio Power – Uscita 12VDC (ad es. videocamera) GND – Massa alloggiamento

Modulo di Livello Uscita Uscita dati trasmissione Saturazione Video/Audio Retro dei colori

Collegamenti sul modulo trasmissione – lato posteriore: Video IN – Collegamento morsetti per trasmissione Twisted-Pair Video IN – Collegamento morsetti per trasmissione Twisted-Pair Power – 12VDC ingresso per trasformatore D1+/D2 - – Ingresso per contatto allarme (NO) D2+/D2- – Uscita per linea dati (RS485) LMH – Livello per la saturazione dei colori

4. Schema di collegamento TV8720 (continua)

Vista anteriore del modulo di ricezione

Vista posteriore del modulo di ricezione

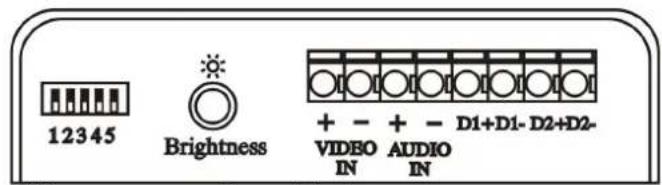

Collegamenti sul modulo di ricezione - Collegamenti sul modulo di ricezione -

Lato anteriore: Retro:

Video 1 – Uscita Video-Composito (FBAS) 1 12345 – Impostazione raggio d'azione

Video 2 – Uscita Video-Composito (FBAS) 2 Brightness - regolazione fine

Audio - Uscita audio Video IN - Collegamento morsetti per trasmissione Twisted-Pair

Power – Ingresso 12VDC per trasformatore

Audio IN – Collegamento morsetti per trasmissione Twisted-Pair

GND - Massa alloggiamento D1+/D2 -- Uscita per contatto allarme (NO)

D2+/D2-- Ingresso per linea dati (RS485)

La massima distanza tra entrambi i moduli di trasmissione e ricezione non deve superare i 1.500m. Notare che la linea di collegamento non deve essere posata nelle vicinanze di linee sotto tensione in quanto in tal caso potrebbero verificarsi interferenze (cattiva qualità delle immagini).

5. Impostazione del raggio di azione per TV8720

Fare attenzione ad impostare sul modulo di ricezione la distanza tra modulo di ricezione e quello di trasmissione. In tal modo viene garantita una qualità di immagine ottimale. La distanza minima deve essere superiore ai 100 metri in quanto l'amplificatore di segnale integrato può portare ad un sovraccarico del segnale video.

		Commutatore di tipo DIP switch
		0-300m->1 su ON, tutti gli altri su OFF
		300-600m->2 su ON, tutti gli altri su OFF
		600-900m->3 su ON, tutti gli altri su OFF
		900-1200m->4 su ON, tutti gli altri su OFF
		1200-1500m->5 su ON, tutti gli altri su OFF

6. Dati tecnici TV8720

Ingresso video/Uscita video	1Vss / 75 Ohm
Distanza ditrasferimento	100 -1500 metri
Cavo consigliato Twisted Pair (24AWG)
Tensione di servizio 12 VDC (trasformatore 230VAC/12VDC – 300mA in dotazione)
Assorbimento	40mA
Dimensioni (AxLxP) 24 x 110 x 77mm
Intervallo ditemperatura	0°C – 50°C

Sistema di trasmissione Twisted Pair 19

Istruzioni per l'installazione

Twisted-pair-overdrachtssysteem 25
