TV8740 - Lyd/video forlængelse ABUS - Gratis brugsanvisning og manual

Produkttype	Lyd/video ekstender (HDMI)
Mærke	ABUS
Model	TV8740
Mål (L x B x H)	100 x 60 x 25 mm
Vægt	200 g
Kabinetmateriale	ABS-plast
Strømforsyning	USB 5V / 1A (netadapter medfølger)
Strømforbrug	2,5 W
Indgang	1 x HDMI hun
Udgang	1 x HDMI hun
Maksimal transmissionsafstand	50 m (HDMI-kabel kategori 2)
Understøttet videoopløsning	1080p (Full HD)
Båndbredde	10,2 Gbit/s
Understøttede lydformater	PCM 2.0, Dolby Digital, DTS
HDCP-protokol	HDCP 1.4 kompatibel
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	20 % til 80 % (ikke-kondenserende)
Vedligeholdelse og rengøring	Tør af med en tør, blød klud. Brug ikke opløsningsmidler.
Sikkerhed	Kun til indendørs brug. Beskyt mod fugt og stød.
Reservedele og reparerbarhed	Ingen brugerreparerbare dele. Kontakt ABUS kundeservice.
Garanti	2 år

Ofte stillede spørgsmål - TV8740 ABUS

Hvordan tilslutter jeg lyd/video-ekstenderen TV8740?

Tilslut HDMI-kablet fra din kilde (f.eks. TV-dekoder) til indgangen på ekstenderen, og forbind derefter udgangen til din skærm via et andet HDMI-kabel. Forsyn ekstenderen med strøm via det medfølgende USB-kabel.

Hvad er den maksimale transmissionsafstand?

TV8740 kan transmittere et HDMI-signal op til 50 meter med et HDMI-kabel af kategori 2 (højhastighed).

Kræver ekstenderen ekstern strømforsyning?

Ja, den skal forsynes via mikro-USB-porten med en 5V/1A netadapter (medfølger) eller et USB-port på et tv.

Hvilke typer kilder er kompatible?

Enhver enhed med et HDMI-udgang: Blu-ray-afspiller, spilkonsol, internetboks, computer osv. Den maksimale understøttede opløsning er 1080p.

Hvad gør jeg, hvis billedet ikke vises?

Kontroller HDMI-forbindelserne, sørg for at ekstenderen er strømforsynet, og test med et andet kabel. Genstart kilden og skærmen. Hvis problemet fortsætter, kontroller HDCP-kompatibiliteten på dine enheder.

Understøtter ekstenderen HDCP?

Ja, den er kompatibel med HDCP 1.4, hvilket gør det muligt at afspille beskyttet indhold (Netflix, Blu-ray) uden problemer.

Bliver lyden transmitteret korrekt?

Lyden transmitteres via HDMI-kablet. Ekstenderen understøtter lydformaterne PCM 2.0, Dolby Digital og DTS.

Kan ekstenderen bruges med et HDMI-kabel af dårlig kvalitet?

Til en afstand over 10 m skal du bruge et højhastigheds HDMI-kabel (kategori 2) for at undgå signaltab og interferens.

Hvordan rengør jeg ekstenderen?

Tag stikket ud af enheden, og tør derefter kabinettet af med en blød, tør klud. Brug aldrig kemikalier eller slibende midler.

Hvor finder jeg reservedele eller support?

Ekstenderen indeholder ingen brugerreparerbare dele. For assistance, kontakt ABUS kundeservice via deres officielle hjemmeside.

BRUGSANVISNING TV8740 ABUS

vi takker Dem for købet af dette PROFILINE Twisted Pair video-overførselssystem. De har købt et produkt, der er konstrueret i henhold til den nyeste teknik. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer.

Produktet er i overensstemmelse med gældende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er De forpligtet til at følge denne monteringsvejledning for at bevare denne tilstand og sikre en farefri brug!

Twisted Pair overførselssystemet muliggør en overførsel af videosignaler (ved TV8720 også af datasignaler) via eksisterende tolederkobberledninger (f.eks. telefonledninger) indtil en afstand af 1,5km uden risiko for tab af data.

2. Leveringsomfang

• 2 stk. sender-/modtagermoduler til op til 1,5km
  • 2 stk. stiknetdele 230VAC/12VDC
  • Monteringsvejledning

3. Sikkerhedsforskrifter

Dette produkt må under ingen omstændigheder åbnes, da der derved kan opstå skader på apparatet, hvorved garantikravet bortfalder.

Produktet må kun anvendes inden for det fastlagte temperaturområde og kun i tørre rum. Alle angivelser herom findes i de tekniske data.

4. Tilslutningsplan TV8720

4. Tilslutningsplan TV8720 (fortsat)

Sendermodul 12VDC udgang Forside

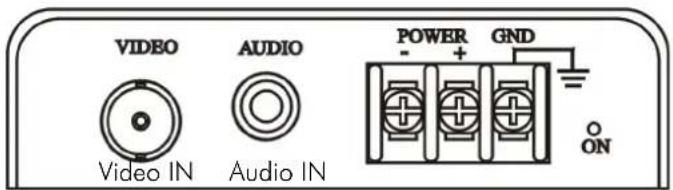

Tilslutninger på sendermodul – forside:

Video - Composite (FBAS)- videoindgang

Audio – audioindgang

Power - 12VDC udgang (f.eks. til Deres kamera)

GND – jordforbindelse (stel)

Sendermodul Niveau video/audio Dataudgang Bagside farvemættethed Udgang

D1+/D1- - indgang til alarmkontakt (NO)

D2+/D2- - udgang til dataledning (RS485)

LMH – niveau for farvemættethed

4. Tilslutningsplan TV8720 (fortsat)

Modtagermodul forside

Modtagermodul bagside

Tilslutninger på modtagermodul – Tilslutninger på modtagermodul – forside: bagside:

Video 1 - Composite (FBAS)-Videoudgang 1 12345 - rækkeviddeindstilling

Video 2 – Composite (FBAS)-Videoudgang 2 Brightness – finindstilling

Audio – audioudgang Video IN – klemmetislutning til Twisted-Pair-overførsel

Power – 12VDC indgang til netdel Audio IN – klemmetilslutning til Twisted-Pair-overførsel

GND - jordforbindelse (stel) D1 + /D1 - - udgang til alarmkontakt (NO)

D2+/D2--indgang til dataledning (RS485)

Den maksimale afstand mellem et sender- og modtagermodul må (alt efter indstilling) ikke overskride 1.500 m. Sørg for, at De så vidt muligt ikke udlægger forbindelsesledningen i nærheden af spændingsførende ledninger, da dette i sjældne tilfælde kan medføre interferenser (dårlig billedkvalitet).

5. Indstilling af rækkevidde for TV8720

Vær opmærksom på, at De på modtagermodulet indstiller afstanden mellem sendermodul og modtagermodul. De sikrer dermed en optimal billedkvalitet. Den minimale afstand skal være større end 100 meter, da den integrerede signalforstærkning kan føre til en overstyring af videosignalet.

VideoindgangVideoudgang	1Vss / 75 Ohm
Overførselsafstand	100 – 1500 meter
Anbefalet kabel	Twisted Pair (24AWG)
Driftsspænding	hhv. 12VDC (230VAC/12VDC – 300mA netdel i leveringsomfanget
Strømforbrug hhv. 40mA
Mål (HxBxD)	24 x 110 x 77mm
Temperaturområde	0°C – 50°C
