BRUGSANVISNING TVAC15100 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 48.

TVAC15100

Original betjeningsmanual på dansk. Opbevares til fremtidige formål!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette produkt opfylder alle krav og regulativer der findes såvel nationalt som europæisk. Konformiteten er efterafprøvet, og de relevante erklæringer og underlag er mulige at få hos producenten (www.abus-sc.com).

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Denne enhed er lavet efter internationale sikkerhedsstandarter, læs venligst sikkerheds instruktionerne omhyggeligt.

Sikkerhedsinstruktioner

1. Hoved forsyning

100–240 V AC vekselspænding, 50–60 Hz (via strømforsyning til 5 V DC)

Forsyn dette produkt med en strømforsyningstype af typen der star på mærkaten. Hvis du ikke er sikker på hvilken forsyning der findes i dit hjem, kontakt derfor dit lokale elforsyningsfirma. Fjern produktet fra hovedforsyningen før du starter installationen.

1. Overbelastning

Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.

1. Væsker

Installer kun enheden i tørre og støvbeskyttede rum, beskyt enheden imod alle slags former for væsker.

1. Rensning

Fjern enheden fra hovedforsyningen. Brug en let dampet klud(Ingen opløsningsmidler) til at støve af produktet.

1. Tilbehør

Lad vær med at bruge tilbehør som ikke er godkendt, dette kan give skader på produktet.

1. Placering

2. Placer kun enheden i tørre og støvbeskyttede områder.

3. Beskyt enheden med alle former for væsker.
4. Placer ikke enheden nær radiatorer ikke varmeblæsere.

5. Placer enheden i miljøer med temperaturer imellem -10° \~ 50°C.

6. Trådløs overførsel

Den trådløse overførsels rækkevidde afhænger af forskellige miljøpåvirkninger. De lokale forhold på monteringsstedet kan påvirke rækkevidden negativt. Derfor kan ved frit udsyn opnås en strækning på indtil 200 m mellem modtageren og senderen, men i bygninger betydeligt mindre.

Følgende miljøpåvirkninger begrænser både rækkevidden og billedhastigheden:

Mobiltelefonantenner, højspændingsmaster, elektriske ledninger, lofter og vægge, apparater med den samme eller tilstødende trådløse frekvens.

Advarsler

Følg alle sikkerheds instruktioner før at installationen begynder!

1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket.

2. Lad vær med at ændre strømledningen eller stikket vilkårligt.

3. Vær sikker på at afkoble ledningen når du holder i stikket.

4. Hold varme enheder så langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.

5. Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:

6. Åben ikke hovedenheden eller strømforsyningen.

7. Lad vær med at indsætte metal eller brandfarlige ting i enheden.

8. For at undgå skade ved lyn, brug derfor an overspændings beskytter.

9. Lad vær med at bruge produktet hvis det er gået i stykker. Hvis dette gøres, kan der ske større skade.. Kontakt den lokale leverandør hvis produktet er gået i stykker.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Korrekt anvendelse 49
2. Leveringsomfang....49
3. Kendetegn og funktioner....49
4. Beskrivelse af tilslutningerne 50

4.1 Beskrivelse af senderens bagside 50
4.2 Beskrivelse af modtagerens bagside 50
4.3 Beskrivelse af kabeltilslutningerne....51
4.4 Beskrivelse af jackstikkets video-/audiosignaler 51
4.5 Beskrivelse af LED'erne 52

1. Installation....52

5.1 Installationsopbygning....52
5.2 Forbindelse af senderen og modtageren 53

1. Vækanskaffelse 54

2. Tekniske data....54

1. Korrekt anvendelse

Med dette 2,4 GHz digitale overførselssæt kan du uden problemer overføre video- og audiosignaler trådløst over middelstore til store afstande. Videooverførselssættet består af en trådløs sender og en trådløs modtager.

Den trådløse signaloverførsel er en fordel over alt, hvor det ikke er muligt at trække kabler: Sendemodulet overfører trådløst signalet, der er optaget af kameraet, til modtagermodulet. På grund af omformningen til digitale signaler kan forstyrrelser og interferenser dermed undgås.

En udførlig funktionsbeskrivelse finder du i kapitel „3. Kendetegn og funktioner“.

2. Leveringsomfang

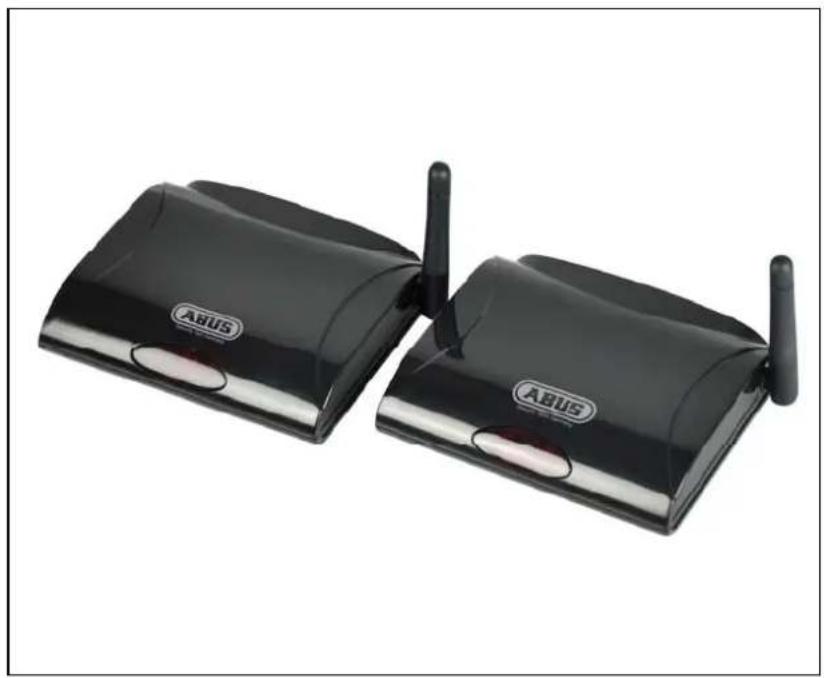

Sender- og modtagerenhed

3. Kendetegn og funktioner

4. Beskrivelse af tilslutningerne

4.1 Beskrivelse af senderens bagside

1	Spændingsforsyning 5 V DC/1 A (DC, 14,5 x 4,8 mm)
2	AV-indgang	Indgang for signalet, der skal overføres, anvend hertil det vedlagte AV-kabel.
3	Pairing-tast Tast til forbindelse af senderen og modtageren
4	Power-tast	Tænder/slukker senderen

4.2 Beskrivelse af modtagerens bagside

1	Spændingsforsyning 5 V DC/1 A (DC, 14,5 x 4,8 mm)
2	AV-udgang	Udgang for visningen af det overførte signal, anvend hertil det vedlagte AV-kabel.
3	Pairing-tast Tast til forbindelse af senderen og modtageren
4	Power-tast	Tænder/slukker modtageren

4.3 Beskrivelse af kabeltilslutningerne

1	Gult chinch-stik (video) Tilslutning til overførslen af videosignalet
2	Rødt chinch-stik (audio) Tilslutning til overførslen af audiosignalet
3	Hvidt chinch-stik (audio) Tilslutning til overførslen af audiosignalet

For at kunne forbinde video-chinch-stikke tmed en BNC-ind- eller -udgang på et kamera, en monitor eller optager skal BNC-RCA-adapteren sættes på det gule chinch-stik.

4.4 Beskrivelse af jackstikkets video-/audiosignaler

4.5 Beskrivelse af LED'erne

1	Power LED Visning af apparatstatus
2	IR LED	Modtagelse/forsendelse af en fjernbetjenings IR-signal
3	Link LED Visning af forbindelsesstatus

Beskrivelse	LED tændt	LED blinker	LED slukket
Power LED	Apparat tændt - Apparat	slukket
Link LED	Forbindelse oprettet Oprettelse af forbindelse Ingen forbindelse

5. Installation

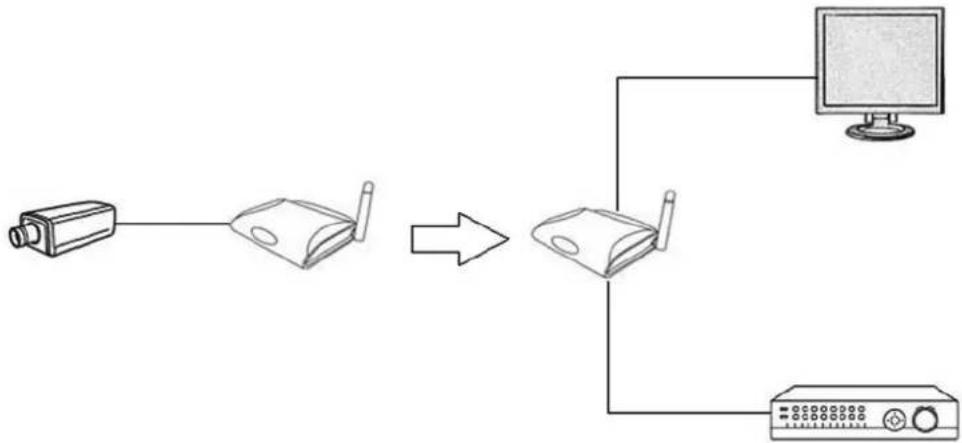

5.1 Installationsopbygning

Forbind monitor-udsgangen på en optager eller videoudgangen på et kamera med senderen. Anvend det vedlagte AV-kabel og BNC-RCA-koblingerne.

Forbind modtageren med en monitor. Tilslut nu de vedlagte strømforsyninger til modtageren og senderen, og tænd dem ved at stille kontakten fra stilling "0" til "I".

Vigtigt: Vær opmærksom på, at billedoverførselshastigheden kan reduceres afhængigt af omgivelsesbetingelserne.

Tilslut et kamera til senderen for at realisere en kabellos overførsel af signalet til en optager eller monitor via modtageren.

I midten mellem LED'erne findes IR-sensoren. Ved hjælp af modtageren kan du overføre en fjernbetjenings signaler til senderen. Senderen sender de modtagede IR-signaler videre f.eks. til en optager.

Sørg for, at senderens IR LED har direkte synlig kontakt med optagerens IR LED.

Vigtigt: Sørg for, at senderens IR LED har direkte synlig kontakt med optagerens IR LED ved en overførsel.

5.2 Forbindelse af senderen og modtageren

For at forbinde senderen (transmitter) med modtageren (receiver) skal du gå frem på følgende måde:

1. Tryk først på modtagerens PAIRING-tast, indtil den grønne LINK LED på forsiden begynder at blinke.

2. Tryk derefter på senderens PAIRING-tast, indtil den grønne LINK LED på forsiden begynder at blinke.

3. Apparaternes to LINK LED'er lyser, når der er oprettet en konstant forbindelse.

Vigtigt: Vær opmærksom på, at forbindelsesvarigheden kan vare indtil 30 sekunder.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele i den indvendige del produktet, som kræver kontrol eller vedligeholdelse. Du må aldrig åbne det (bortset fra det akkumulatorskift, der bliver beskrevet i denne betjeningsvejledning).

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet

Anvend ikke kemiske rengøringsmidler, og vær sikker på at der ikke kommer vand ind i kameraet.

7. Vækanskaffelse

Dette apparat skal anbringes på et kommunalt affaldsstation, og dette er også kendetegnet ved disse elektroniske produkter, hvor man har pligt til at sørge for en korrekt afskaffelse. Spørg din forhandler hvorledes da der findes retslige vejledninger for dette.

8. Tekniske data

Typenummer	TVAC15100Sender	TVAC15100Modtager
Frekvens	2,4
Indgange AV IN, DC-indgang	DC-indgang
Udgange	-	AV
LED-visninger	POWER: SpændingsforsyningIR: IR-signalLINK: Forbindelsesstatus
Opløsning D1 (720 x 480)
Billedhastighed Maks. 30 fps
Overførselskanaler	1
Rækkevidde Ca. 100 m (frit udsyn)*
Spændingsforsyning 5 V DC/1	A
Strømforbrug	Maks. 400 mA	Maks. 300 mA
Driftstemperatur	-10 °C – 50 °C
Mål	114 x 85 x 23 mm
Vægt	90 g

* Rækkevidden afhænger af omgivelsesbetingelserne (f.eks. mobiltelefonantenner, højspændingsmaster, elektriske ledninger, lofter og vægge osv.).

Under ugunstige betingelser kan der også kun opnås mindre rækkevidder!
