TVAC15100 - Audio/Video Erweiterung ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Erweiterung
Marke	ABUS
Modell	TVAC15100
Kategorie	Audio-/Video-Erweiterung
Kabellänge	15 Meter
Anschlüsse	1x HDMI-Stecker, 1x HDMI-Buchse
HDMI-Version	HDMI 2.0
Maximale Auflösung	4K bei 60 Hz
Bandbreite	18 Gbit/s
Kabelmaterial	Sauerstofffreies Kupfer
Außenmantel	PVC
Abschirmung	Dreifache Abschirmung
Gewicht	350 g
Farbe	Schwarz
Stromversorgung	Nicht erforderlich (passiv)
Betriebstemperatur	-20 °C bis 60 °C
Kompatibilität	HDMI 1.4 und höher, HDCP 2.2
Garantie	2 Jahre
Verpackungsinhalt	1 HDMI-Verlängerungskabel
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht übermäßig knicken, Wärmequellen vermeiden

Häufig gestellte Fragen - TVAC15100 ABUS

Wie lang ist das Verlängerungskabel TVAC15100?

Das ABUS TVAC15100 Verlängerungskabel ist 15 Meter lang, ideal zur Verbindung entfernter Geräte.

Ist dieses Kabel mit 4K kompatibel?

Ja, es unterstützt die Auflösung 4K bei 60 Hz dank HDMI 2.0.

Welche Anschlussarten hat dieses Kabel?

Es ist mit einem HDMI-Stecker auf der einen und einer HDMI-Buchse auf der anderen Seite ausgestattet.

Kann ich dieses Kabel mit einer Spielkonsole verwenden?

Ja, es ist mit allen Konsolen mit HDMI-Ausgang kompatibel, wie PlayStation, Xbox oder Nintendo Switch.

Benötigt das Kabel eine externe Stromversorgung?

Nein, es ist ein passives Kabel, das keine Stromversorgung benötigt.

Aus welchem Material besteht das Kabel?

Der Leiter besteht aus sauerstofffreiem Kupfer mit dreifacher Abschirmung für verlustfreie Übertragung.

Wie pflege ich dieses Kabel?

Reinigen Sie es mit einem trockenen, weichen Tuch. Vermeiden Sie Chemikalien und Feuchtigkeit.

Ist dieses Kabel abwärtskompatibel mit älteren Geräten?

Ja, es ist mit allen HDMI 1.4 und höheren Versionen kompatibel.

Welche Garantie hat dieses Produkt?

Das Kabel hat eine Garantie von 2 Jahren gegen Herstellungsfehler.

Kann ich dieses Kabel für den Außenbereich verwenden?

Es ist für den Innenbereich konzipiert. Für den Außenbereich schützen Sie es vor Feuchtigkeit und UV-Strahlung.

BEDIENUNGSANLEITUNG TVAC15100 ABUS

D Bedienungsanleitung

GB User manual

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

English

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC)

Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

1. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist dabei vom Netz zu trennen.

1. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu

Gefahrensituationen oder Schäden am Gerät kommen.

1. Aufstellungsort

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf.

Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung.

Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen

Umgebungstemperaturbereich -10° - 50°C.

7. Funkübertragung

Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 200m erreicht werden, in Gebäuden jedoch deutlich weniger.

Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate:

Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

4. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

5. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

6. Öffnen Sie niemals das Gehäuse oder das Netzteil.

7. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

8. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

9. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung .... 5
2. Lieferumfang....5
3. Merkmale und Funktionen......5
4. Beschreibung der Anschlüsse....6

4.1 Beschreibung der Rückseite des Senders....6
4.2 Beschreibung der Rückseite des Empfängers....6
4.3 Beschreibung der Kabelanschlüsse....7
4.4 Beschreibung der Video-/Audiosignale des Klinkesteckers....7
4.5 Beschreibung der LEDs 8

1. Installation......8

5.1 Installationsaufbau 8
5.2 Paarung des Senders und Empfängers....9

1. Wartung und Reinigung......9

6.1 Wartung....9
6.2 Reinigung 10

1. Entsorgung 10

2. Technische Daten....10

1. Bestimmungsgemäße Verwendung

Mit diesem 2,4 GHz digitalen Übertragungsset können Sie problemlos Video – und Audiosignale per Funk auf mittleren bis großen Distanzen übertragen. Das Video-Übertragungsset besteht aus einem Funksender und einem Funkempfänger,

Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: das Sendemodul überträgt das von der Kamera aufgezeichnete Signal drahtlos an das Empfängermodul. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen vermieden werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

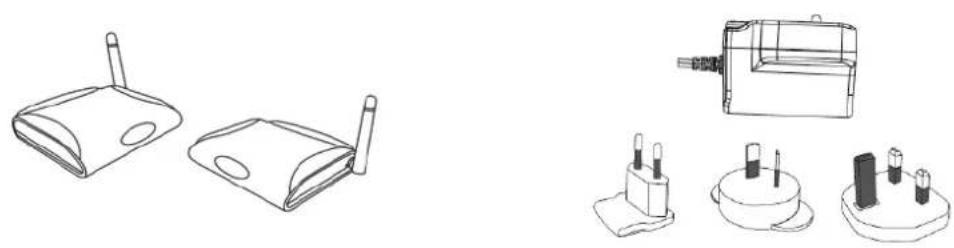

Empfänger und Sender Einheit Netzteil inkl. EU-, AU- und UK-Adapter

3. Merkmale und Funktionen

• Kabellose Übertragung von Video- und Audiosignalen
- Übertragungsbildrate 30 fps @ D1- Auflösung
• 2,4 GHz verschlüsselte digitale Funkübertragung
- Integrierter IR-Sender
• Digitale Funkübertragung für Kameras und Rekorder

4. Beschreibung der Anschlüsse

4.1 Beschreibung der Rückseite des Senders

1	Spannungsversorgung 5 VDC /	1A (DC, 14.5 x 4.8 mm)
2	AV Eingang	Eingang für das zu übertragene Signal, verwenden Sie hierfür das mitgelieferte AV-Kabel.
3	Pairing-Taste Taste für die Paarung des Senders und Empfängers
4	Power-Taste	Sender ein-/ ausschalten

4.2 Beschreibung der Rückseite des Empfängers

1	Spannungsversorgung 5 VDC /	1A (DC, 14.5 x 4.8 mm)
2	AV Ausgang	Ausgang für das Darstellen des übertragenen Signals, verwenden Sie hierfür das mitgelieferte AV-Kabel.
3	Pairing-Taste Taste für die Paarung des Senders und Empfängers
4	Power-Taste Empfänger ein-/ ausschalten

4.3 Beschreibung der Kabelanschlüsse

1	Gelber Chinchstecker (Video)	Anschluss für die Übertragung des Videosignals
2	Roter Chinchstecker (Audio)	Anschluss für die Übertragung des Audiosignals
3	Weißer Chinchstecker (Audio)	Anschluss für die Übertragung des Audiosignals

Um den Video-Chinchstecker mit einem BNC-Ein- bzw. Ausgang einer Kamera, eines Monitors oder Rekorders verbinden zu können, stecken Sie den BNC-RCA Adapter auf den gelben Chinchstecker.

4.4 Beschreibung der Video-/Audiosignale des Klinkesteckers

4.5 Beschreibung der LEDs

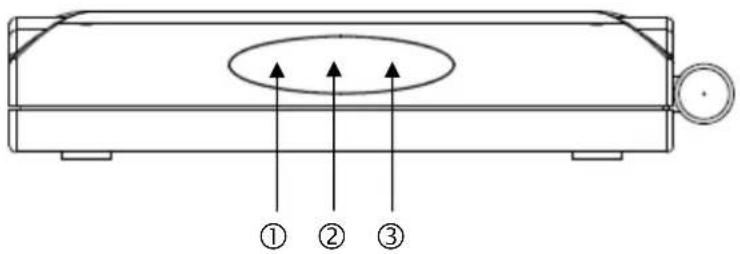

1	Power LED Anzeige des Gerätestatus
2	IR LED	Empfangen / Senden eines IR-Signals einer Fernbedienung
3	Link LED Anzeige des Verbindungsstatus

Beschreibung	LED An	LED blinkend	LED Aus
Power-LED	Gerät eingeschalten - Gerät ausgeschalten
Link LED	Verbindung hergestellt	Verbindungsaufbau Keine Verbindung

5. Installation

5.1 Installationsaufbau


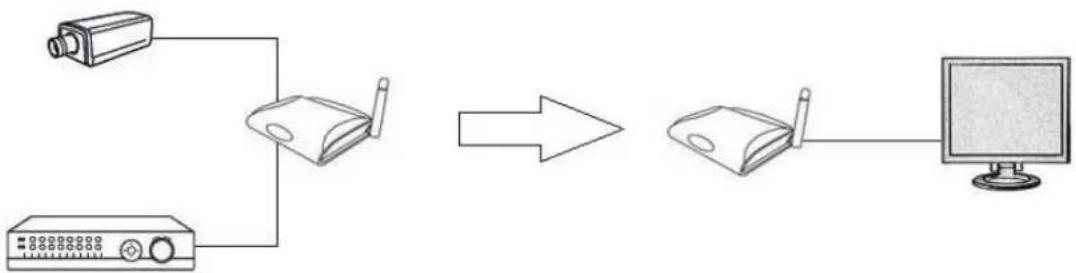

Verbinden Sie den Monitor-Ausgang eines Rekorders bzw. den Videoausgang einer Kamera mit dem Sender. Verwenden Sie hierbei das mitgelieferte AV-Kabel und die BNC-RCA Kupplungen.

Verbinden Sie den Empfänger mit einem Monitor. Schließen sie nun an dem Empfänger und Sender die mitgelieferten Netzteile an und schalten Sie diese ein, indem Sie den Schalter von der Stellung „0“ auf „1“ stellen.

Achtung:

Bitte beachten Sie, dass sich die Bildübertragungsrate in Abhängigkeit von den Umgebungsbedingungen verringern kann.

Schließen Sie eine Kamera an den Sender an, um eine kabellose Übertragung des Signals an einen Rekorder oder Monitor über den Empfänger zu realisieren.

In der Mitte zwischen den LEDs befindet sich der IR-Sensor. Sie haben die Möglichkeit mithilfe des Empfängers die Signale einer Fernbedienung an den Sender zu übertragen. Der Sender sendet die empfangenen IR-Signale, beispielsweise an einen Rekorder, weiter.

Bitte achten Sie darauf, dass die IR LED des Senders direkten Sichtkontakt mit der IR LED des Rekorders hat.

Achtung:

Bitte beachten Sie, dass für eine Übertragung die IR LED des Senders direkten Sichtkontakt mit der IR LED des Rekorders hat.

5.2 Paarung des Senders und Empfängers

Um den Sender (Transmitter) mit dem Empfänger (Receiver) zu paaren gehen Sie wie folgt vor:

1. Drücken Sie zunächst die PAIRING-Taste des Empfängers bis die grüne LINK-LED an der Vorderseite zu blinken anfängt.
2. Drücken Sie im Anschluss die PAIRING-Taste des Senders, bis die grüne LINK-LED an der Vorderseite zu blinken anfängt.
3. Die beiden LINK-LEDs der Geräte leuchten bei einer erfolgreichen Verbindung dauerhaft.

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 30 Sekunden dauern kann.

6. Wartung und Reinigung

6.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen).

7. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

8. Technische Daten

Typennummer	TVAC15100Sender	TVAC15100Empfänger
Frequenz	2,4
Eingänge	AV-IN,	DC-Eingang
Ausgänge	-	AV-OUT
LED-Anzeigen	POWER: SpannungsversorgungIR: IR-SignalLINK: Verbindungsstatus
Auflösung D1 (720 x 480)
Bildrate Max. 30 fps
Übertragungskanäle	1
Reichweite Max. 100 m (freie Sicht)*
Spannungsversorgung 5V DC / 1A
Stromaufnahme Max. 400 mA	Max. 300 mA
Betriebstemperatur	-10°C – 50°C
Abmessungen 114 x 85 x 23 mm
Gewicht	90 g

* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.).

Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden!
