Produkttyp	Audio-/Video-Erweiterung (HDMI)
Marke	ABUS
Modell	TV8740
Maße (L x B x H)	100 x 60 x 25 mm
Gewicht	200 g
Gehäusematerial	ABS-Kunststoff
Stromversorgung	USB 5V / 1A (Netzadapter im Lieferumfang)
Stromverbrauch	2,5 W
Eingang	1 x HDMI-Buchse
Ausgang	1 x HDMI-Buchse
Maximale Übertragungsentfernung	50 m (HDMI-Kabel Kategorie 2)
Unterstützte Videoauflösung	1080p (Full HD)
Bandbreite	10,2 Gbit/s
Unterstützte Audioformate	PCM 2.0, Dolby Digital, DTS
HDCP-Protokoll	HDCP 1.4 kompatibel
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	20 % bis 80 % (nicht kondensierend)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nur für den Innenbereich. Vor Feuchtigkeit und Stößen schützen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den ABUS-Kundendienst.
Garantie	2 Jahre

Häufig gestellte Fragen - TV8740 ABUS

Wie schließe ich die Audio-/Video-Erweiterung TV8740 an?

Schließen Sie das HDMI-Kabel Ihrer Quelle (z. B. TV-Decoder) an den Eingang des Extenders an und verbinden Sie dann den Ausgang über ein zweites HDMI-Kabel mit Ihrem Bildschirm. Versorgen Sie den Extender mit dem mitgelieferten USB-Kabel.

Was ist die maximale Übertragungsentfernung?

Der TV8740 kann ein HDMI-Signal mit einem HDMI-Kabel der Kategorie 2 (Hochgeschwindigkeit) bis zu 50 Meter übertragen.

Benötigt der Extender eine externe Stromversorgung?

Ja, er muss über den Mikro-USB-Anschluss mit einem Netzadapter 5V/1A (im Lieferumfang) oder einem USB-Anschluss eines Fernsehers mit Strom versorgt werden.

Welche Arten von Quellen sind kompatibel?

Jedes Gerät mit HDMI-Ausgang: Blu-ray-Player, Spielkonsole, Internetbox, Computer usw. Die maximale unterstützte Auflösung ist 1080p.

Was tun, wenn das Bild nicht angezeigt wird?

Überprüfen Sie die HDMI-Verbindungen, stellen Sie sicher, dass der Extender mit Strom versorgt wird, und testen Sie mit einem anderen Kabel. Starten Sie die Quelle und den Bildschirm neu. Wenn das Problem weiterhin besteht, überprüfen Sie die HDCP-Kompatibilität Ihrer Geräte.

Unterstützt der Extender HDCP?

Ja, er ist HDCP 1.4 kompatibel, sodass geschützte Inhalte (Netflix, Blu-ray) problemlos wiedergegeben werden können.

Wird der Ton korrekt übertragen?

Der Ton wird über das HDMI-Kabel übertragen. Der Extender unterstützt die Audioformate PCM 2.0, Dolby Digital und DTS.

Kann der Extender mit einem minderwertigen HDMI-Kabel verwendet werden?

Verwenden Sie für Entfernungen über 10 m ein HDMI-Hochgeschwindigkeitskabel (Kategorie 2), um Signalverluste und Störungen zu vermeiden.

Wie reinige ich den Extender?

Trennen Sie das Gerät vom Strom, wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Chemikalien oder Scheuermittel.

Wo finde ich Ersatzteile oder Unterstützung?

Der Extender enthält keine vom Benutzer reparierbaren Teile. Für Unterstützung wenden Sie sich an den ABUS-Kundendienst über deren offizielle Website.

BEDIENUNGSANLEITUNG TV8740 ABUS

Twisted Pair Übertragungsystem

Installationsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses PROFILINE-Twisted Pair Video-Übertragungssystems. Sie haben ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Dieses Twisted Pair Übertragungssystem ermöglicht Ihnen die verlustfreie Übertragung von Videosignalen (bei TV8720 auch von Datensignalen) über bestehende 2-adrige Kupferleitungen (z.B. Telefonkabel) bis zu einer Entfernung von 1,5km.

2. Lieferumfang

• 2 Stück Sender-/Empfangsmodule für bis zu 1,5km
• 2 Stück Steckernetzteile 230VAC/12VDC
- Montageanleitung

3. Sicherheitshinweise

Öffnen Sie niemals dieses Produkt, um Beschädigungen am Gerät zu vermeiden und Ihren Garantieanspruch nicht zu verlieren.

Das Produkt nur innerhalb des vorgeschriebenen Temperaturbereichs und nur in trockenen Räumen betreiben. Alle Angaben hierzu finden Sie in den technischen Daten.

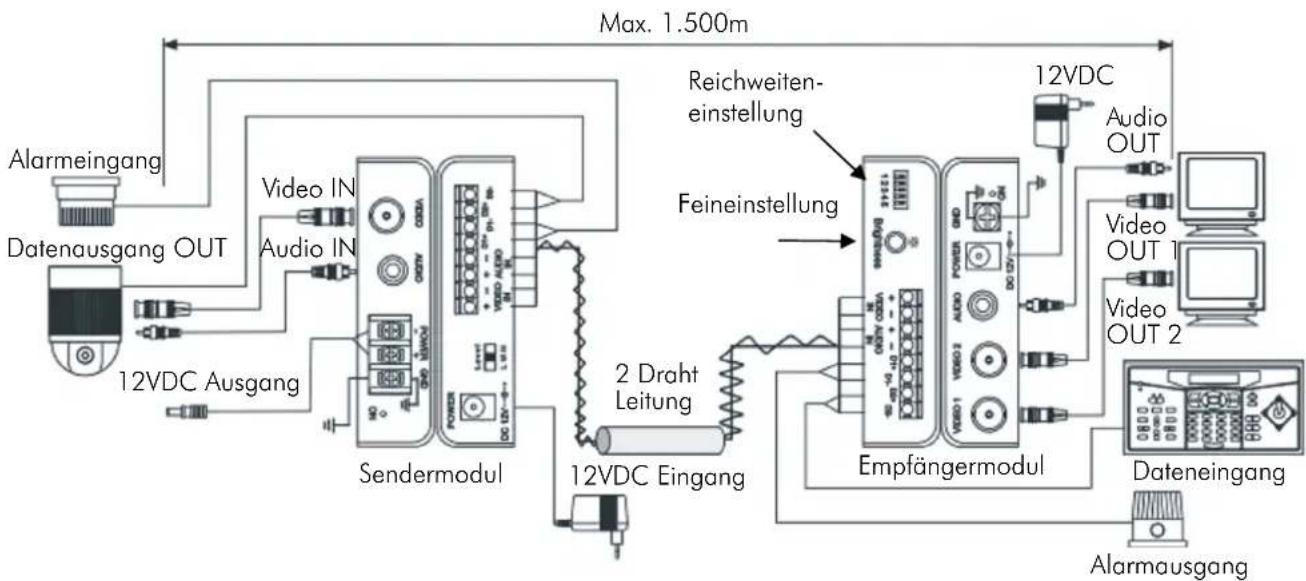

4. Anschlussplan TV8720

4. Anschlussplan TV8720 (Fortsetzung)

Sendermodul 12VDC Ausgang Frontseite

Anschlüsse am Sendermodul – Frontseite:

Video - Composite (FBAS)-Videoeingang

Audio - Audioeingang

Power – 12VDC Ausgang (z.B. für Ihre Kamera)

GND – Gehäusemasse

Sendermodul Level Video/Audio Datenausgang Rückseite Farbsättigung Ausgang

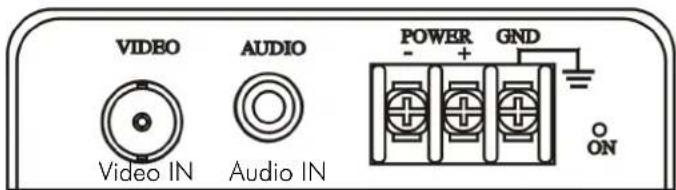

Anschlüsse am Sendermodul – Rückseite:

Video IN – Klemmanschluss für Twisted-Pair-Übertragung

Audio IN – Klemmanschluss für Twisted-Pair-Ubertragung

Power – 12VDC Eingang für Netzteil

D1+/D1.-Eingang für Alarmkontakt (NO)

D2+/D2--Ausgang für Datenleitung (RS485)

LMH – Level für Farbsättigung

4. Anschlussplan TV8720 (Fortsetzung)

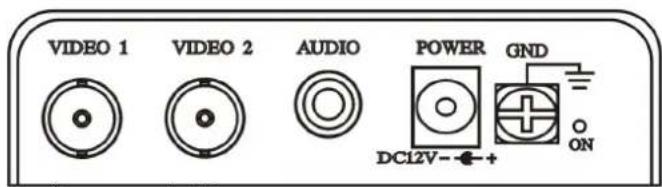

Empfängermodul Frontseite

Empfängermodul Rückseite

Anschlüsse am Empfängermodul – Anschlüsse am Empfängermodul – Frontseite: Rückseite:

Video 1 – Composite (FBAS)-Videoausgang 1 12345 – Reichweiteneinstellung

Video 2 – Composite (FBAS)-Videoausgang 2 Brightness – Feineinstellung

Audio – Audioausgang Video IN – Klemmanschluss für Twisted-Pair-Übertragung

Power – 12VDC Eingang für Netzteil

Audio IN – Klemmanschluss für Twisted-Pair-Übertragung

GND – Gehäusemasse D1+/D1- – Ausgang für Alarmkontakt (NO)

D2+/D2--Eingang für Datenleitung (RS485)

Die maximale Distanz zwischen einem Sende- und Empfangsmodul darf (je nach Einstellung) 1.500m nicht überschreiten. Achten Sie darauf, dass Sie die Verbindungsleitung möglichst nicht in der Nähe von spannungsführenden Leitungen verlegen, da dies in seltenen Fällen zu Interferenzen (schlechte Bildqualität) führt.

5. Reichweiteneinstellung für TV8720

Achten Sie darauf, dass Sie am Empfängermodul die Distanz zwischen Sendermodul und Empfängermodul einstellen. Sie gewährleisten so eine optimale Bildqualität. Die minimale Distanz sollte größer als 100 Meter sein, da die integrierte Signalverstärkung zu einer Übersteuerung des Videosignals führen kann.

DIP-Schalter

0-300m-> 1 auf ON, alle anderen auf OFF

300-600m-> 2 auf ON, alle anderen auf OFF

600-900m-> 3 auf ON, alle anderen auf OFF

900-1200m-> 4 auf ON, alle anderen auf OFF

1200-1500m-> 5 auf ON, alle anderen auf OFF

1. Technische Daten TV8720

Videoeingang / Videoausgang	1Vss / 75 Ohm
Übertragungsdistanz 100 – 1500 Meter
Empfohlenes Kabel Twisted Pair (24AWG)
Betriebsspannung	je 12VDC	(230VAC/12VDC – 300mA Netzteil
Stromaufnahme	je
Maße (HxBxT) 24 x 110 x 77mm
Temperaturbereich 0°C – 50°C
